Nega vozila379Značenje simbola:● Bez iskri, otvorenog plamena ili pušenja.
● Uvek zaštititi oči. Eksplozivni gasovi mogu izazvati slepilo ili
povrede.
● Akumulator vozila čuvajte van domašaja dece.
● Akumulator vozila sadrži sumpornu kiselinu koja može
izazvati slepilo ili teške
opekotine.
● Za više informacija videti uputstvo za vlasnika.
● Eksplozivan gas može biti prisutan u blizini akumulatora
vozila.Odzračivanje sistema dizel
goriva
Ako se rezervoar ispraznio, treba
odzračiti sistem dizel goriva. Tri puta
dati kontakt na po 15 sekundi. Nakon
toga startovati motor maksimalno 40 sekundi. Ponoviti postupak nakon
najviše pet sekundi. Ako motor ne
može da startuje, potražiti pomoć
servisne radionice.
Zamena metlice brisača
Podići nosač metlice brisača tako da
ostane podignut i pritisnuti dugme za odbravljivanje i skidanje metlice
brisača.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.
Metlica brisača na zadnjem staklu
Podići nosač metlice brisača. Otkačiti
metlicu brisača kako je to na slici
prikazano i skinuti je.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.

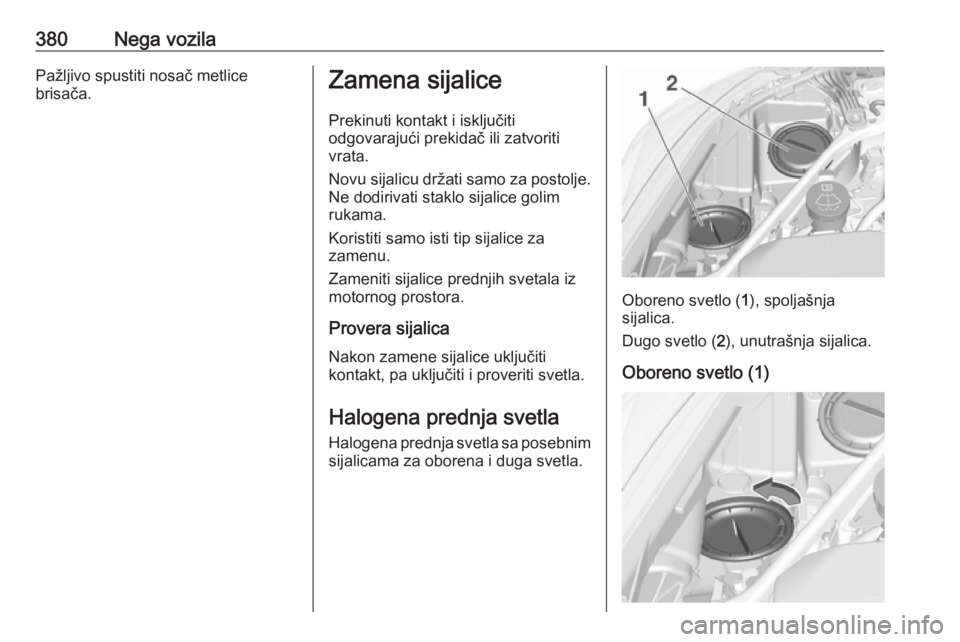

380Nega vozilaPažljivo spustiti nosač metlice
brisača.Zamena sijalice
Prekinuti kontakt i isključiti
odgovarajući prekidač ili zatvoriti
vrata.
Novu sijalicu držati samo za postolje.
Ne dodirivati staklo sijalice golim
rukama.
Koristiti samo isti tip sijalice za
zamenu.
Zameniti sijalice prednjih svetala iz motornog prostora.
Provera sijalica
Nakon zamene sijalice uključiti
kontakt, pa uključiti i proveriti svetla.
Halogena prednja svetla
Halogena prednja svetla sa posebnim sijalicama za oborena i duga svetla.
Oboreno svetlo ( 1), spoljašnja
sijalica.
Dugo svetlo ( 2), unutrašnja sijalica.
Oboreno svetlo (1)

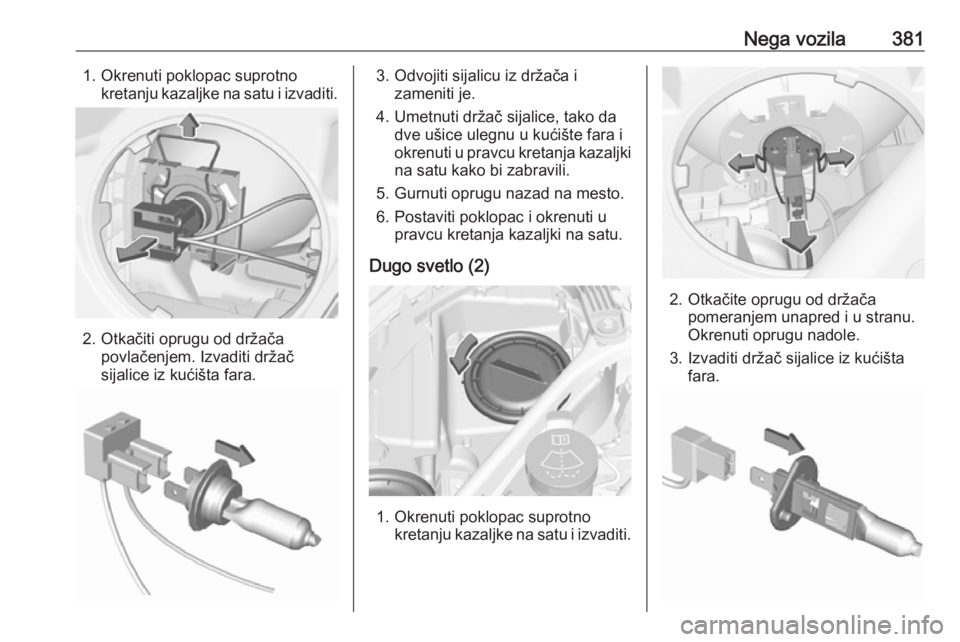

Nega vozila3811. Okrenuti poklopac suprotnokretanju kazaljke na satu i izvaditi.
2. Otkačiti oprugu od držačapovlačenjem. Izvaditi držač
sijalice iz kućišta fara.
3. Odvojiti sijalicu iz držača i zameniti je.
4. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
5. Gurnuti oprugu nazad na mesto.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Dugo svetlo (2)
1. Okrenuti poklopac suprotno kretanju kazaljke na satu i izvaditi.
2. Otkačite oprugu od držačapomeranjem unapred i u stranu.
Okrenuti oprugu nadole.
3. Izvaditi držač sijalice iz kućišta fara.

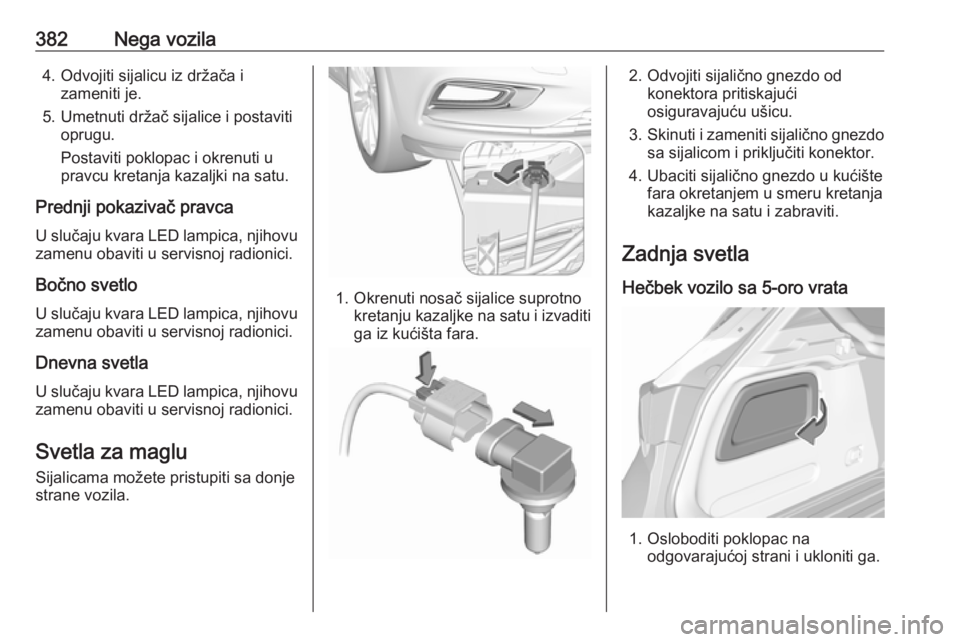

382Nega vozila4. Odvojiti sijalicu iz držača izameniti je.
5. Umetnuti držač sijalice i postaviti oprugu.
Postaviti poklopac i okrenuti u
pravcu kretanja kazaljki na satu.
Prednji pokazivač pravca
U slučaju kvara LED lampica, njihovu zamenu obaviti u servisnoj radionici.
Bočno svetlo U slučaju kvara LED lampica, njihovu
zamenu obaviti u servisnoj radionici.
Dnevna svetla
U slučaju kvara LED lampica, njihovu zamenu obaviti u servisnoj radionici.
Svetla za maglu Sijalicama možete pristupiti sa donjestrane vozila.
1. Okrenuti nosač sijalice suprotno kretanju kazaljke na satu i izvaditi
ga iz kućišta fara.
2. Odvojiti sijalično gnezdo od konektora pritiskajući
osiguravajuću ušicu.
3. Skinuti i zameniti sijalično gnezdo
sa sijalicom i priključiti konektor.
4. Ubaciti sijalično gnezdo u kućište fara okretanjem u smeru kretanja
kazaljke na satu i zabraviti.
Zadnja svetla Hečbek vozilo sa 5-oro vrata
1. Osloboditi poklopac na odgovarajućoj strani i ukloniti ga.

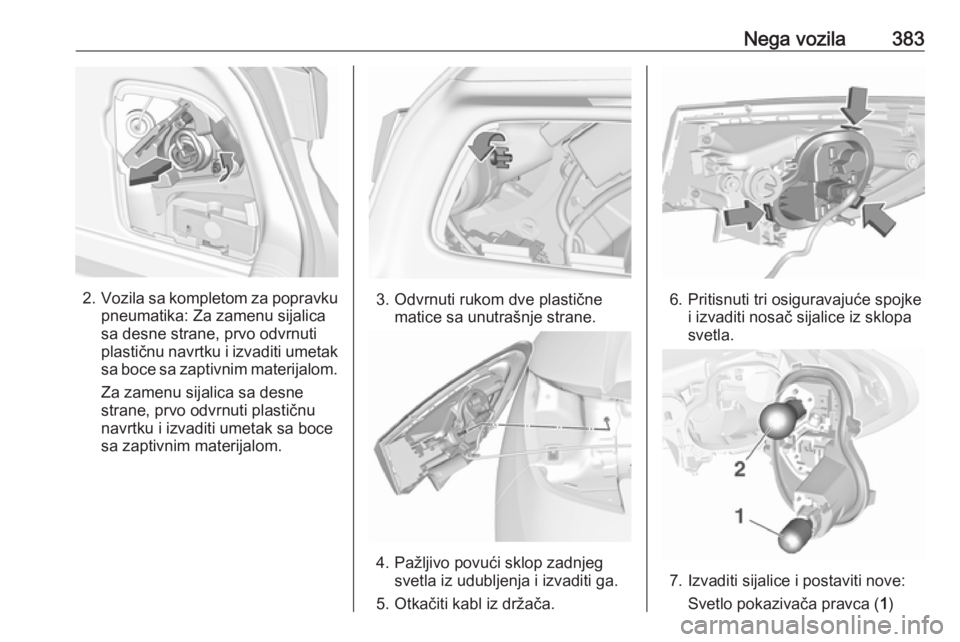

Nega vozila383
2.Vozila sa kompletom za popravku
pneumatika: Za zamenu sijalica
sa desne strane, prvo odvrnuti
plastičnu navrtku i izvaditi umetak sa boce sa zaptivnim materijalom.
Za zamenu sijalica sa desne
strane, prvo odvrnuti plastičnu
navrtku i izvaditi umetak sa boce
sa zaptivnim materijalom.3. Odvrnuti rukom dve plastične matice sa unutrašnje strane.
4. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
5. Otkačiti kabl iz držača.
6. Pritisnuti tri osiguravajuće spojke i izvaditi nosač sijalice iz sklopa
svetla.
7. Izvaditi sijalice i postaviti nove:
Svetlo pokazivača pravca ( 1)

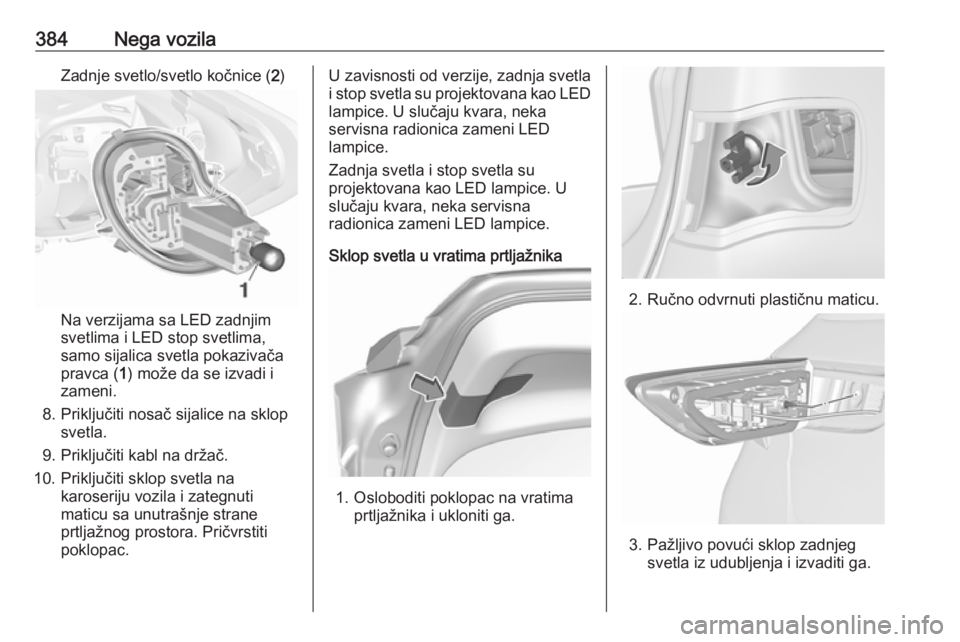

384Nega vozilaZadnje svetlo/svetlo kočnice (2)
Na verzijama sa LED zadnjim
svetlima i LED stop svetlima,
samo sijalica svetla pokazivača
pravca ( 1) može da se izvadi i
zameni.
8. Priključiti nosač sijalice na sklop svetla.
9. Priključiti kabl na držač.
10. Priključiti sklop svetla na karoseriju vozila i zategnuti
maticu sa unutrašnje strane
prtljažnog prostora. Pričvrstiti
poklopac.
U zavisnosti od verzije, zadnja svetla
i stop svetla su projektovana kao LED lampice. U slučaju kvara, neka
servisna radionica zameni LED
lampice.
Zadnja svetla i stop svetla su
projektovana kao LED lampice. U
slučaju kvara, neka servisna
radionica zameni LED lampice.
Sklop svetla u vratima prtljažnika
1. Osloboditi poklopac na vratima prtljažnika i ukloniti ga.
2. Ručno odvrnuti plastičnu maticu.
3. Pažljivo povući sklop zadnjeg svetla iz udubljenja i izvaditi ga.

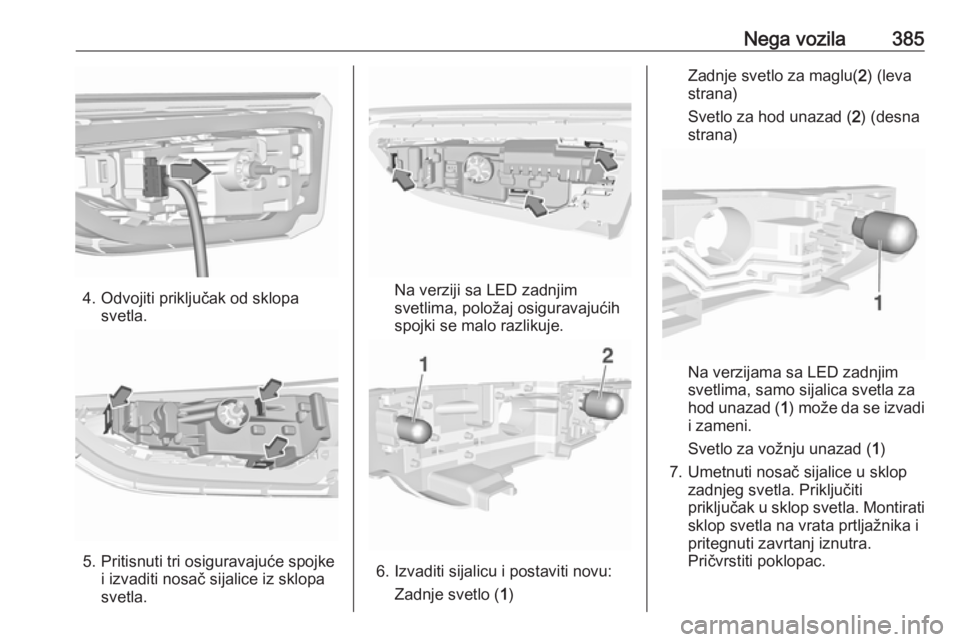

Nega vozila385
4. Odvojiti priključak od sklopasvetla.
5. Pritisnuti tri osiguravajuće spojkei izvaditi nosač sijalice iz sklopa
svetla.
Na verziji sa LED zadnjim
svetlima, položaj osiguravajućih
spojki se malo razlikuje.
6. Izvaditi sijalicu i postaviti novu:
Zadnje svetlo ( 1)
Zadnje svetlo za maglu( 2) (leva
strana)
Svetlo za hod unazad ( 2) (desna
strana)
Na verzijama sa LED zadnjim
svetlima, samo sijalica svetla za
hod unazad ( 1) može da se izvadi
i zameni.
Svetlo za vožnju unazad ( 1)
7. Umetnuti nosač sijalice u sklop zadnjeg svetla. Priključiti
priključak u sklop svetla. Montirati sklop svetla na vrata prtljažnika i
pritegnuti zavrtanj iznutra.
Pričvrstiti poklopac.

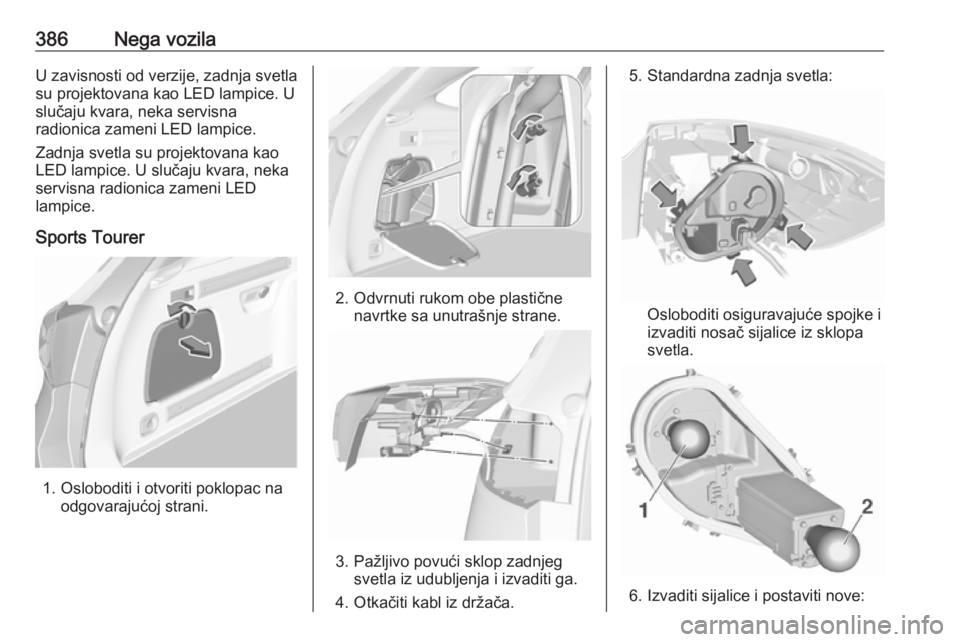

386Nega vozilaU zavisnosti od verzije, zadnja svetla
su projektovana kao LED lampice. U
slučaju kvara, neka servisna
radionica zameni LED lampice.
Zadnja svetla su projektovana kao
LED lampice. U slučaju kvara, neka
servisna radionica zameni LED
lampice.
Sports Tourer
1. Osloboditi i otvoriti poklopac na odgovarajućoj strani.
2. Odvrnuti rukom obe plastičnenavrtke sa unutrašnje strane.
3. Pažljivo povući sklop zadnjeg svetla iz udubljenja i izvaditi ga.
4. Otkačiti kabl iz držača.
5. Standardna zadnja svetla:
Osloboditi osiguravajuće spojke i
izvaditi nosač sijalice iz sklopa
svetla.
6. Izvaditi sijalice i postaviti nove:

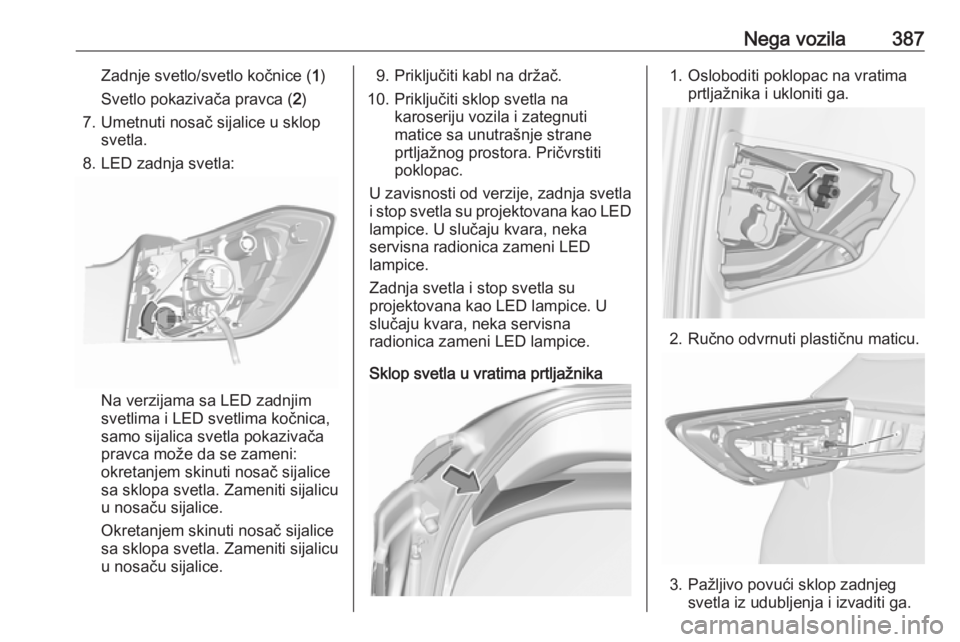

Nega vozila387Zadnje svetlo/svetlo kočnice (1)
Svetlo pokazivača pravca ( 2)
7. Umetnuti nosač sijalice u sklop svetla.
8. LED zadnja svetla:
Na verzijama sa LED zadnjim
svetlima i LED svetlima kočnica,
samo sijalica svetla pokazivača
pravca može da se zameni:
okretanjem skinuti nosač sijalice
sa sklopa svetla. Zameniti sijalicu
u nosaču sijalice.
Okretanjem skinuti nosač sijalice
sa sklopa svetla. Zameniti sijalicu
u nosaču sijalice.
9. Priključiti kabl na držač.
10. Priključiti sklop svetla na karoseriju vozila i zategnuti
matice sa unutrašnje strane
prtljažnog prostora. Pričvrstiti
poklopac.
U zavisnosti od verzije, zadnja svetla
i stop svetla su projektovana kao LED lampice. U slučaju kvara, neka
servisna radionica zameni LED
lampice.
Zadnja svetla i stop svetla su
projektovana kao LED lampice. U
slučaju kvara, neka servisna
radionica zameni LED lampice.
Sklop svetla u vratima prtljažnika1. Osloboditi poklopac na vratima prtljažnika i ukloniti ga.
2. Ručno odvrnuti plastičnu maticu.
3. Pažljivo povući sklop zadnjeg svetla iz udubljenja i izvaditi ga.

388Nega vozila

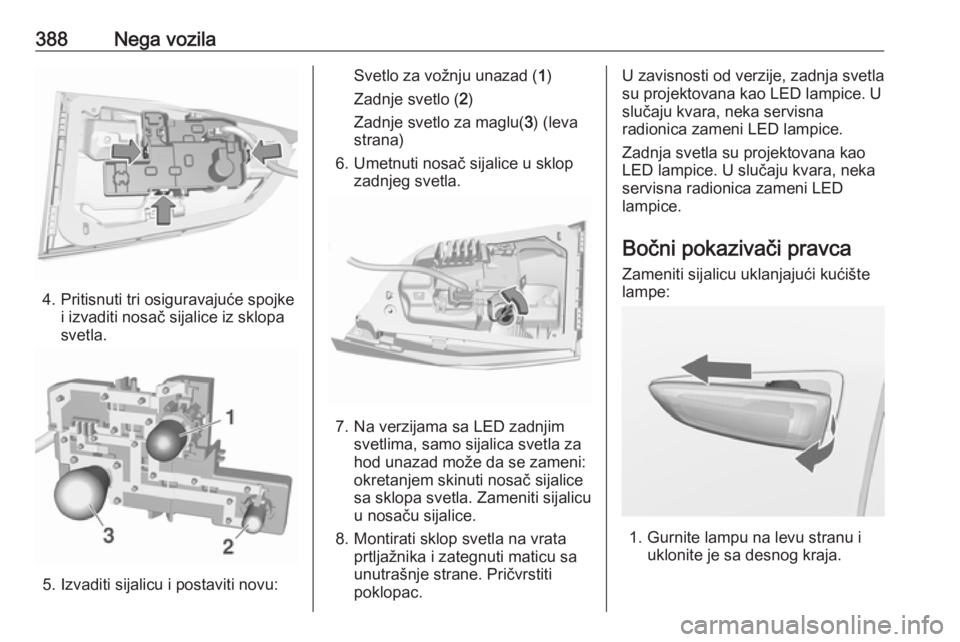

4. Pritisnuti tri osiguravajuće spojkei izvaditi nosač sijalice iz sklopa
svetla.
5. Izvaditi sijalicu i postaviti novu:
Svetlo za vožnju unazad ( 1)
Zadnje svetlo ( 2)
Zadnje svetlo za maglu( 3) (leva
strana)
6. Umetnuti nosač sijalice u sklop zadnjeg svetla.
7. Na verzijama sa LED zadnjimsvetlima, samo sijalica svetla za
hod unazad može da se zameni:
okretanjem skinuti nosač sijalice
sa sklopa svetla. Zameniti sijalicu
u nosaču sijalice.
8. Montirati sklop svetla na vrata prtljažnika i zategnuti maticu sa
unutrašnje strane. Pričvrstiti
poklopac.
U zavisnosti od verzije, zadnja svetla
su projektovana kao LED lampice. U
slučaju kvara, neka servisna
radionica zameni LED lampice.
Zadnja svetla su projektovana kao
LED lampice. U slučaju kvara, neka
servisna radionica zameni LED
lampice.
Bočni pokazivači pravca
Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levu stranu i uklonite je sa desnog kraja.
