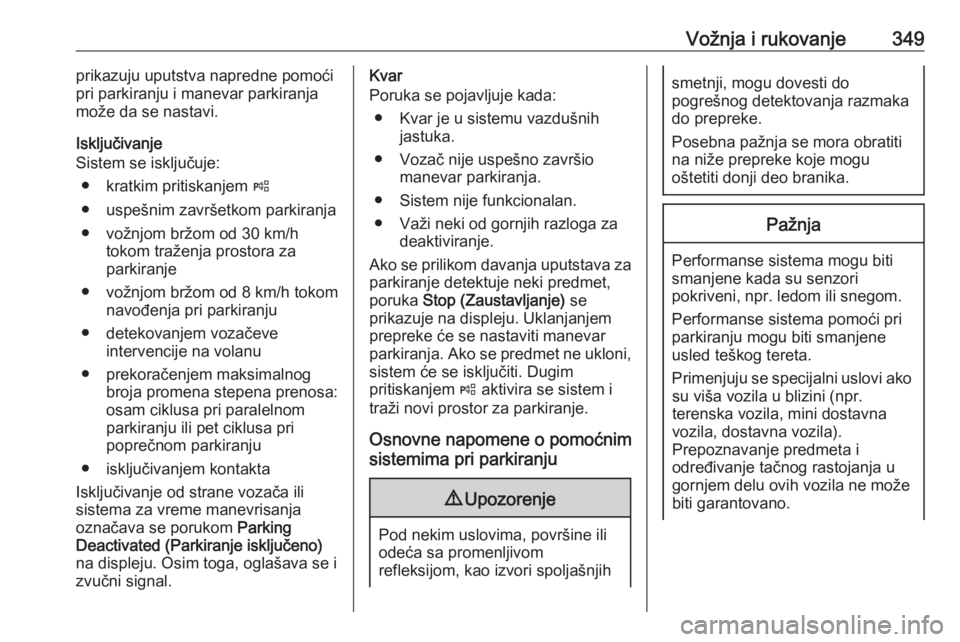

Vožnja i rukovanje349prikazuju uputstva napredne pomoći
pri parkiranju i manevar parkiranja
može da se nastavi.
Isključivanje
Sistem se isključuje:
● kratkim pritiskanjem (
● uspešnim završetkom parkiranja
● vožnjom bržom od 30 km/h tokom traženja prostora za
parkiranje
● vožnjom bržom od 8 km/h tokom navođenja pri parkiranju
● detekovanjem vozačeve intervencije na volanu
● prekoračenjem maksimalnog broja promena stepena prenosa:
osam ciklusa pri paralelnom
parkiranju ili pet ciklusa pri
poprečnom parkiranju
● isključivanjem kontakta
Isključivanje od strane vozača ili
sistema za vreme manevrisanja
označava se porukom Parking
Deactivated (Parkiranje isključeno) na displeju. Osim toga, oglašava se i
zvučni signal.Kvar
Poruka se pojavljuje kada:
● Kvar je u sistemu vazdušnih jastuka.
● Vozač nije uspešno završio manevar parkiranja.
● Sistem nije funkcionalan.
● Važi neki od gornjih razloga za deaktiviranje.
Ako se prilikom davanja uputstava za
parkiranje detektuje neki predmet,
poruka Stop (Zaustavljanje) se
prikazuje na displeju. Uklanjanjem
prepreke će se nastaviti manevar
parkiranja. Ako se predmet ne ukloni, sistem će se isključiti. Dugim
pritiskanjem ( aktivira se sistem i
traži novi prostor za parkiranje.
Osnovne napomene o pomoćnim
sistemima pri parkiranju9 Upozorenje
Pod nekim uslovima, površine ili
odeća sa promenljivom
refleksijom, kao izvori spoljašnjih
smetnji, mogu dovesti do
pogrešnog detektovanja razmaka
do prepreke.
Posebna pažnja se mora obratiti
na niže prepreke koje mogu
oštetiti donji deo branika.Pažnja
Performanse sistema mogu biti
smanjene kada su senzori
pokriveni, npr. ledom ili snegom.
Performanse sistema pomoći pri
parkiranju mogu biti smanjene
usled teškog tereta.
Primenjuju se specijalni uslovi ako su viša vozila u blizini (npr.
terenska vozila, mini dostavna
vozila, dostavna vozila).
Prepoznavanje predmeta i
određivanje tačnog rastojanja u
gornjem delu ovih vozila ne može
biti garantovano.

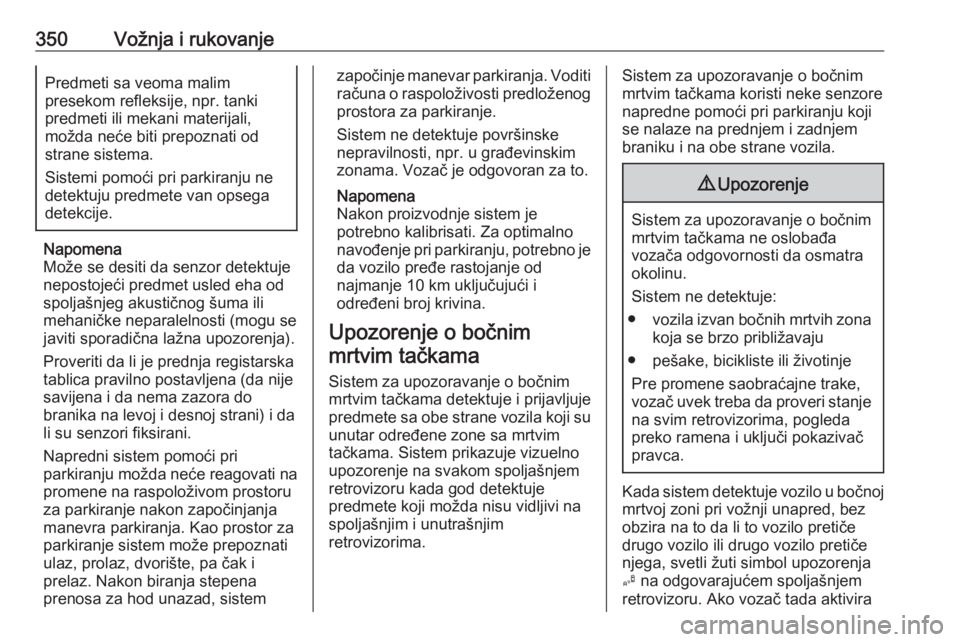

350Vožnja i rukovanjePredmeti sa veoma malim
presekom refleksije, npr. tanki predmeti ili mekani materijali,
možda neće biti prepoznati od
strane sistema.
Sistemi pomoći pri parkiranju ne
detektuju predmete van opsega
detekcije.
Napomena
Može se desiti da senzor detektuje
nepostojeći predmet usled eha od
spoljašnjeg akustičnog šuma ili
mehaničke neparalelnosti (mogu se
javiti sporadična lažna upozorenja).
Proveriti da li je prednja registarska tablica pravilno postavljena (da nije
savijena i da nema zazora do
branika na levoj i desnoj strani) i da li su senzori fiksirani.
Napredni sistem pomoći pri
parkiranju možda neće reagovati na promene na raspoloživom prostoru
za parkiranje nakon započinjanja
manevra parkiranja. Kao prostor za
parkiranje sistem može prepoznati
ulaz, prolaz, dvorište, pa čak i
prelaz. Nakon biranja stepena
prenosa za hod unazad, sistem
započinje manevar parkiranja. Voditi računa o raspoloživosti predloženogprostora za parkiranje.
Sistem ne detektuje površinske
nepravilnosti, npr. u građevinskim zonama. Vozač je odgovoran za to.
Napomena
Nakon proizvodnje sistem je
potrebno kalibrisati. Za optimalno
navođenje pri parkiranju, potrebno je da vozilo pređe rastojanje od
najmanje 10 km uključujući i
određeni broj krivina.
Upozorenje o bočnim mrtvim tačkama
Sistem za upozoravanje o bočnim
mrtvim tačkama detektuje i prijavljuje
predmete sa obe strane vozila koji su unutar određene zone sa mrtvim
tačkama. Sistem prikazuje vizuelno upozorenje na svakom spoljašnjem
retrovizoru kada god detektuje
predmete koji možda nisu vidljivi na
spoljašnjim i unutrašnjim
retrovizorima.Sistem za upozoravanje o bočnim
mrtvim tačkama koristi neke senzore
napredne pomoći pri parkiranju koji
se nalaze na prednjem i zadnjem
braniku i na obe strane vozila.9 Upozorenje
Sistem za upozoravanje o bočnim
mrtvim tačkama ne oslobađa
vozača odgovornosti da osmatra
okolinu.
Sistem ne detektuje:
● vozila izvan bočnih mrtvih zona
koja se brzo približavaju
● pešake, bicikliste ili životinje Pre promene saobraćajne trake,
vozač uvek treba da proveri stanje na svim retrovizorima, pogleda
preko ramena i uključi pokazivač
pravca.
Kada sistem detektuje vozilo u bočnoj
mrtvoj zoni pri vožnji unapred, bez
obzira na to da li to vozilo pretiče
drugo vozilo ili drugo vozilo pretiče
njega, svetli žuti simbol upozorenja
B na odgovarajućem spoljašnjem
retrovizoru. Ako vozač tada aktivira

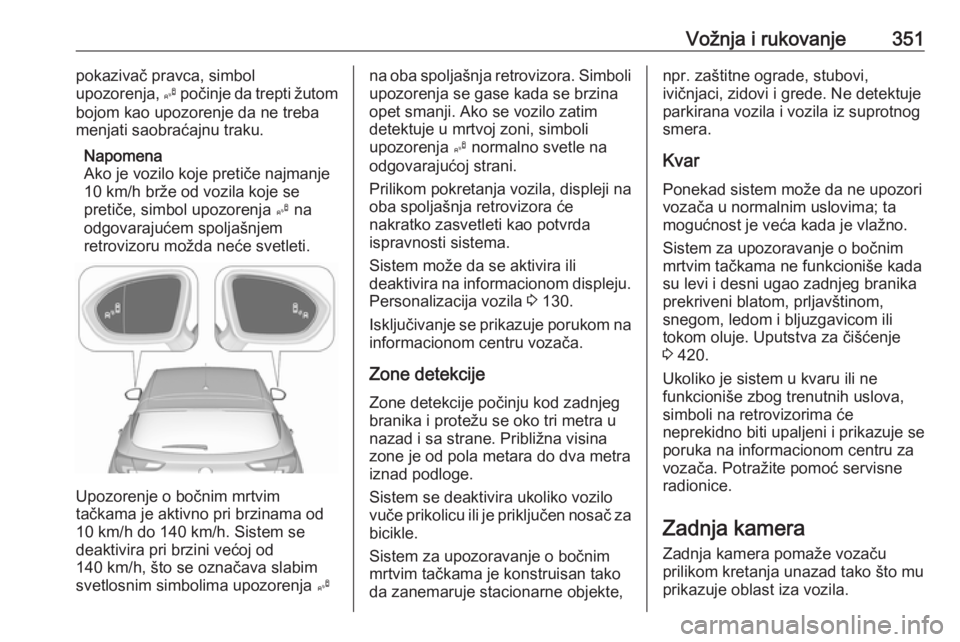

Vožnja i rukovanje351pokazivač pravca, simbol
upozorenja, B počinje da trepti žutom
bojom kao upozorenje da ne treba
menjati saobraćajnu traku.
Napomena
Ako je vozilo koje pretiče najmanje
10 km/h brže od vozila koje se
pretiče, simbol upozorenja B na
odgovarajućem spoljašnjem
retrovizoru možda neće svetleti.
Upozorenje o bočnim mrtvim
tačkama je aktivno pri brzinama od 10 km/h do 140 km/h. Sistem se
deaktivira pri brzini većoj od
140 km/h, što se označava slabim
svetlosnim simbolima upozorenja B
na oba spoljašnja retrovizora. Simboli
upozorenja se gase kada se brzinaopet smanji. Ako se vozilo zatim
detektuje u mrtvoj zoni, simboli
upozorenja B normalno svetle na
odgovarajućoj strani.
Prilikom pokretanja vozila, displeji na
oba spoljašnja retrovizora će
nakratko zasvetleti kao potvrda
ispravnosti sistema.
Sistem može da se aktivira ili
deaktivira na informacionom displeju.
Personalizacija vozila 3 130.
Isključivanje se prikazuje porukom na informacionom centru vozača.
Zone detekcije
Zone detekcije počinju kod zadnjeg
branika i protežu se oko tri metra u
nazad i sa strane. Približna visina
zone je od pola metara do dva metra iznad podloge.
Sistem se deaktivira ukoliko vozilo
vuče prikolicu ili je priključen nosač za bicikle.
Sistem za upozoravanje o bočnim
mrtvim tačkama je konstruisan tako
da zanemaruje stacionarne objekte,npr. zaštitne ograde, stubovi,
ivičnjaci, zidovi i grede. Ne detektuje
parkirana vozila i vozila iz suprotnog
smera.
Kvar
Ponekad sistem može da ne upozori
vozača u normalnim uslovima; ta
mogućnost je veća kada je vlažno.
Sistem za upozoravanje o bočnim
mrtvim tačkama ne funkcioniše kada
su levi i desni ugao zadnjeg branika
prekriveni blatom, prljavštinom,
snegom, ledom i bljuzgavicom ili
tokom oluje. Uputstva za čišćenje
3 420.
Ukoliko je sistem u kvaru ili ne
funkcioniše zbog trenutnih uslova,
simboli na retrovizorima će
neprekidno biti upaljeni i prikazuje se
poruka na informacionom centru za vozača. Potražite pomoć servisne
radionice.
Zadnja kamera
Zadnja kamera pomaže vozaču
prilikom kretanja unazad tako što mu
prikazuje oblast iza vozila.

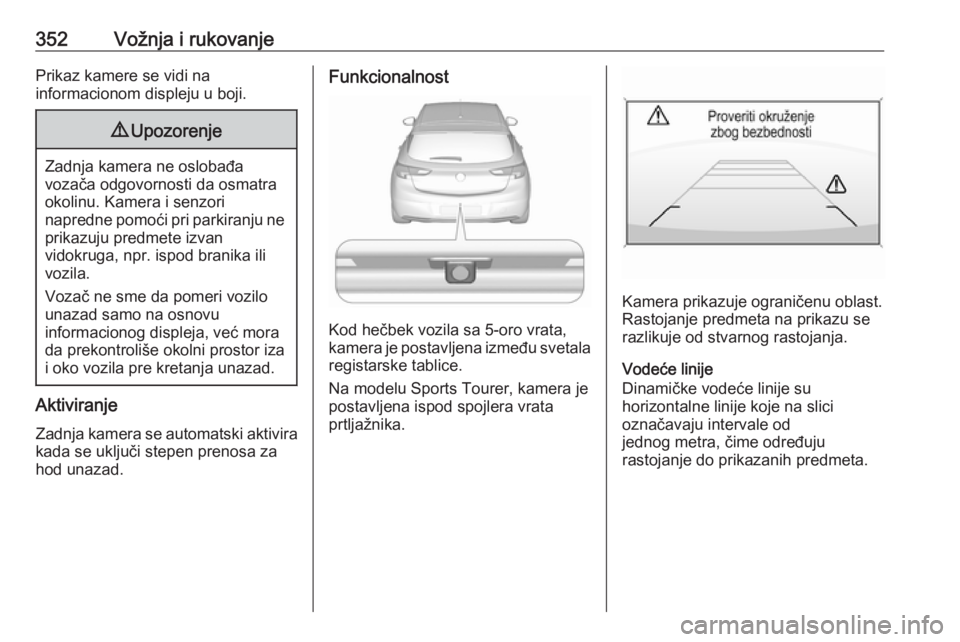

352Vožnja i rukovanjePrikaz kamere se vidi na
informacionom displeju u boji.9 Upozorenje
Zadnja kamera ne oslobađa
vozača odgovornosti da osmatra okolinu. Kamera i senzori
napredne pomoći pri parkiranju ne prikazuju predmete izvan
vidokruga, npr. ispod branika ili
vozila.
Vozač ne sme da pomeri vozilo
unazad samo na osnovu
informacionog displeja, već mora da prekontroliše okolni prostor iza
i oko vozila pre kretanja unazad.
Aktiviranje
Zadnja kamera se automatski aktivira
kada se uključi stepen prenosa za
hod unazad.
Funkcionalnost
Kod hečbek vozila sa 5-oro vrata,
kamera je postavljena između svetala
registarske tablice.
Na modelu Sports Tourer, kamera je
postavljena ispod spojlera vrata
prtljažnika.
Kamera prikazuje ograničenu oblast.
Rastojanje predmeta na prikazu se razlikuje od stvarnog rastojanja.
Vodeće linije
Dinamičke vodeće linije su
horizontalne linije koje na slici
označavaju intervale od
jednog metra, čime određuju
rastojanje do prikazanih predmeta.

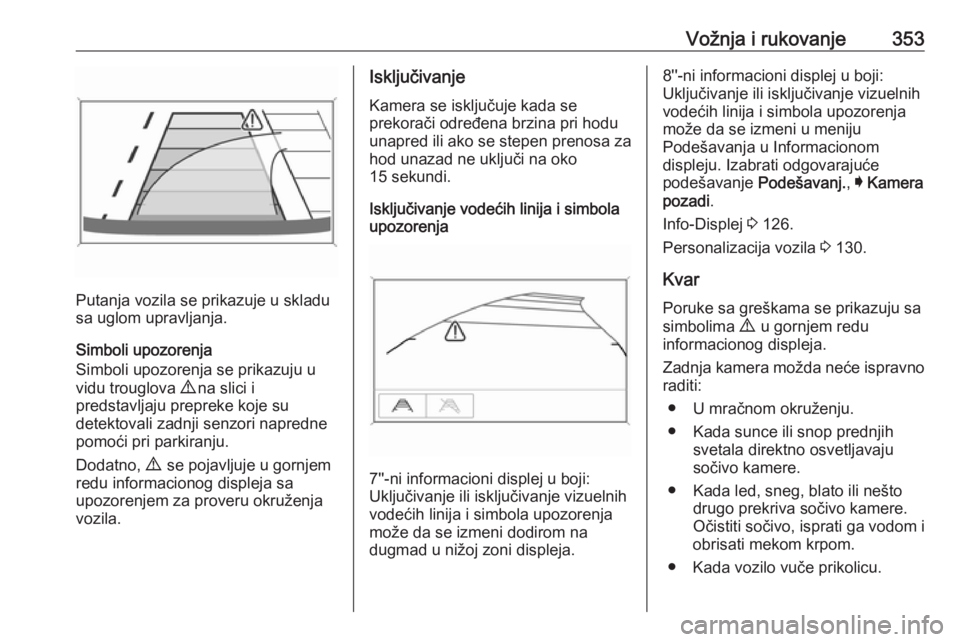

Vožnja i rukovanje353
Putanja vozila se prikazuje u skladu
sa uglom upravljanja.
Simboli upozorenja
Simboli upozorenja se prikazuju u
vidu trouglova 9 na slici i
predstavljaju prepreke koje su
detektovali zadnji senzori napredne
pomoći pri parkiranju.
Dodatno, 9 se pojavljuje u gornjem
redu informacionog displeja sa
upozorenjem za proveru okruženja
vozila.
Isključivanje
Kamera se isključuje kada se
prekorači određena brzina pri hodu
unapred ili ako se stepen prenosa za hod unazad ne uključi na oko
15 sekundi.
Isključivanje vodećih linija i simbola
upozorenja
7''-ni informacioni displej u boji:
Uključivanje ili isključivanje vizuelnih
vodećih linija i simbola upozorenja
može da se izmeni dodirom na
dugmad u nižoj zoni displeja.
8''-ni informacioni displej u boji:
Uključivanje ili isključivanje vizuelnih
vodećih linija i simbola upozorenja
može da se izmeni u meniju
Podešavanja u Informacionom
displeju. Izabrati odgovarajuće
podešavanje Podešavanj., I Kamera
pozadi .
Info-Displej 3 126.
Personalizacija vozila 3 130.
Kvar Poruke sa greškama se prikazuju sa
simbolima 9 u gornjem redu
informacionog displeja.
Zadnja kamera možda neće ispravno
raditi:
● U mračnom okruženju.
● Kada sunce ili snop prednjih svetala direktno osvetljavaju
sočivo kamere.
● Kada led, sneg, blato ili nešto drugo prekriva sočivo kamere.
Očistiti sočivo, isprati ga vodom i
obrisati mekom krpom.
● Kada vozilo vuče prikolicu.

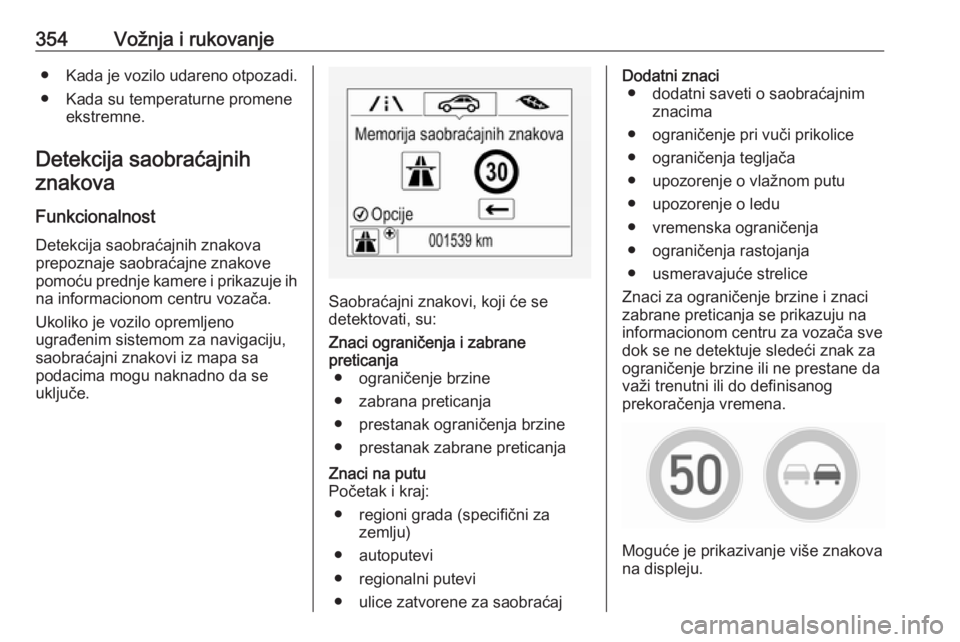

354Vožnja i rukovanje●Kada je vozilo udareno otpozadi.
● Kada su temperaturne promene ekstremne.
Detekcija saobraćajnih znakova
Funkcionalnost
Detekcija saobraćajnih znakova prepoznaje saobraćajne znakove
pomoću prednje kamere i prikazuje ih na informacionom centru vozača.
Ukoliko je vozilo opremljeno
ugrađenim sistemom za navigaciju,
saobraćajni znakovi iz mapa sa
podacima mogu naknadno da se
uključe.
Saobraćajni znakovi, koji će se
detektovati, su:
Znaci ograničenja i zabrane
preticanja ● ograničenje brzine
● zabrana preticanja
● prestanak ograničenja brzine
● prestanak zabrane preticanjaZnaci na putu
Početak i kraj:
● regioni grada (specifični za zemlju)
● autoputevi
● regionalni putevi
● ulice zatvorene za saobraćajDodatni znaci ● dodatni saveti o saobraćajnim znacima
● ograničenje pri vuči prikolice ● ograničenja tegljača
● upozorenje o vlažnom putu
● upozorenje o ledu
● vremenska ograničenja
● ograničenja rastojanja
● usmeravajuće strelice
Znaci za ograničenje brzine i znaci
zabrane preticanja se prikazuju na
informacionom centru za vozača sve
dok se ne detektuje sledeći znak za
ograničenje brzine ili ne prestane da
važi trenutni ili do definisanog
prekoračenja vremena.
Moguće je prikazivanje više znakova
na displeju.

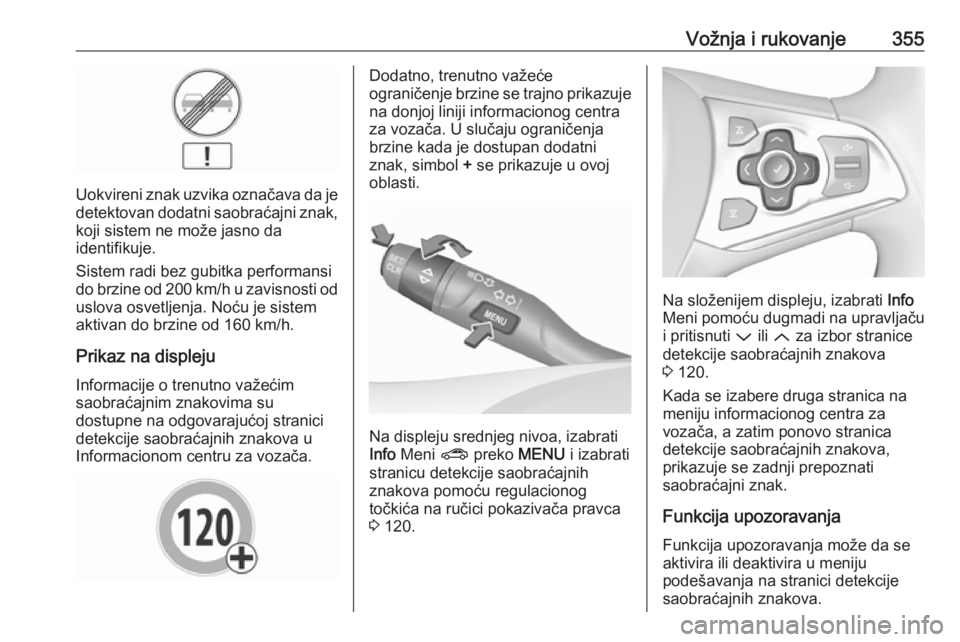

Vožnja i rukovanje355
Uokvireni znak uzvika označava da je
detektovan dodatni saobraćajni znak, koji sistem ne može jasno da
identifikuje.
Sistem radi bez gubitka performansi
do brzine od 200 km/h u zavisnosti od
uslova osvetljenja. Noću je sistem
aktivan do brzine od 160 km/h.
Prikaz na displeju Informacije o trenutno važećim
saobraćajnim znakovima su
dostupne na odgovarajućoj stranici
detekcije saobraćajnih znakova u
Informacionom centru za vozača.
Dodatno, trenutno važeće
ograničenje brzine se trajno prikazuje
na donjoj liniji informacionog centra
za vozača. U slučaju ograničenja
brzine kada je dostupan dodatni
znak, simbol + se prikazuje u ovoj
oblasti.
Na displeju srednjeg nivoa, izabrati
Info Meni ? preko MENU i izabrati
stranicu detekcije saobraćajnih
znakova pomoću regulacionog
točkića na ručici pokazivača pravca
3 120.
Na složenijem displeju, izabrati Info
Meni pomoću dugmadi na upravljaču i pritisnuti P ili Q za izbor stranice
detekcije saobraćajnih znakova
3 120.
Kada se izabere druga stranica na meniju informacionog centra za
vozača, a zatim ponovo stranica
detekcije saobraćajnih znakova,
prikazuje se zadnji prepoznati
saobraćajni znak.
Funkcija upozoravanja Funkcija upozoravanja može da se
aktivira ili deaktivira u meniju
podešavanja na stranici detekcije
saobraćajnih znakova.

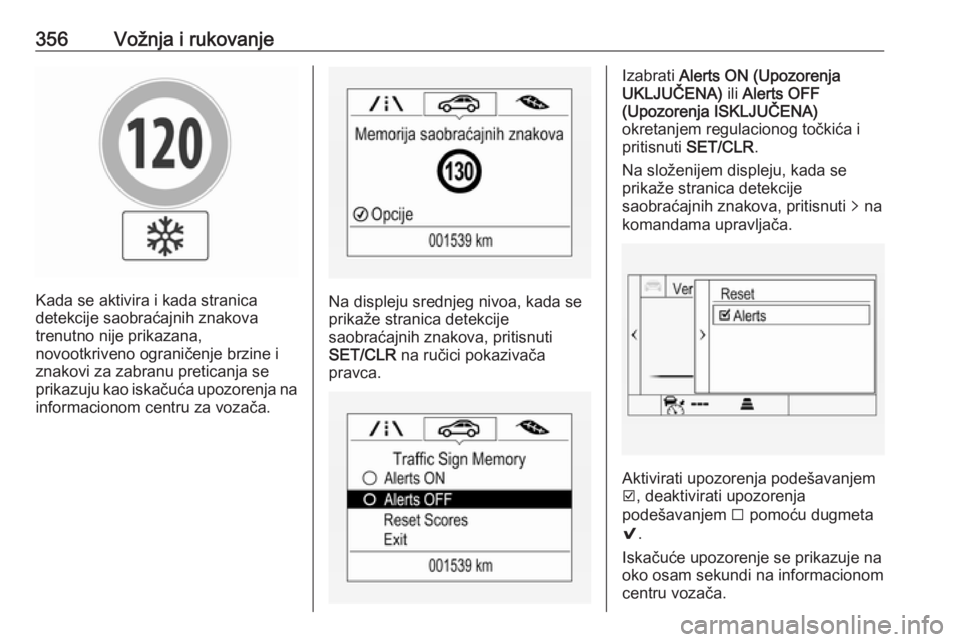

356Vožnja i rukovanje
Kada se aktivira i kada stranica
detekcije saobraćajnih znakova
trenutno nije prikazana,
novootkriveno ograničenje brzine i znakovi za zabranu preticanja se
prikazuju kao iskačuća upozorenja na informacionom centru za vozača.Na displeju srednjeg nivoa, kada se
prikaže stranica detekcije
saobraćajnih znakova, pritisnuti
SET/CLR na ručici pokazivača
pravca.
Izabrati Alerts ON (Upozorenja
UKLJUČENA) ili Alerts OFF
(Upozorenja ISKLJUČENA)
okretanjem regulacionog točkića i
pritisnuti SET/CLR .
Na složenijem displeju, kada se
prikaže stranica detekcije
saobraćajnih znakova, pritisnuti q na
komandama upravljača.
Aktivirati upozorenja podešavanjem
J , deaktivirati upozorenja
podešavanjem I pomoću dugmeta
9 .
Iskačuće upozorenje se prikazuje na
oko osam sekundi na informacionom
centru vozača.

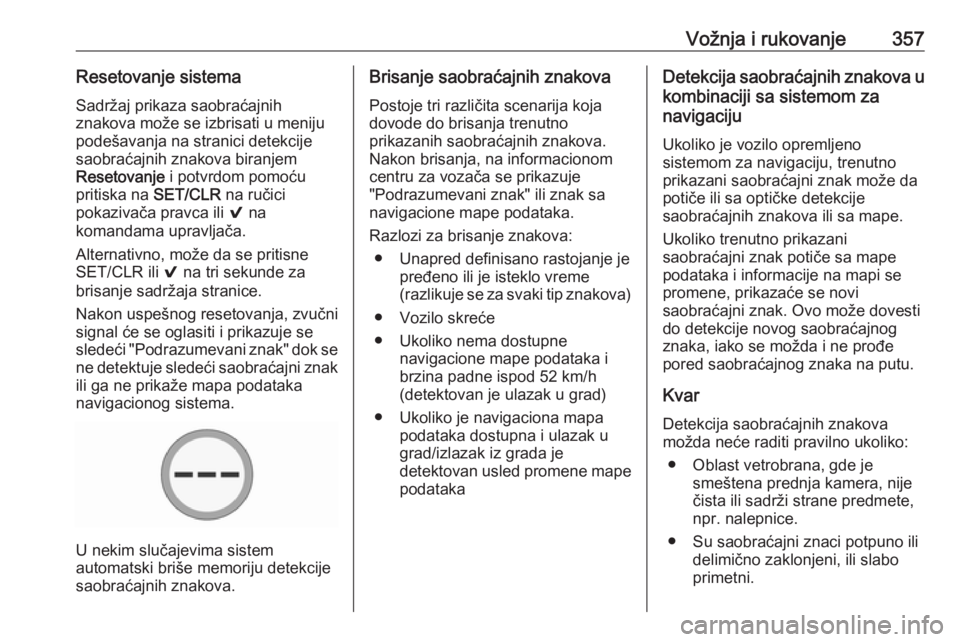

Vožnja i rukovanje357Resetovanje sistemaSadržaj prikaza saobraćajnih
znakova može se izbrisati u meniju
podešavanja na stranici detekcije
saobraćajnih znakova biranjem
Resetovanje i potvrdom pomoću
pritiska na SET/CLR na ručici
pokazivača pravca ili 9 na
komandama upravljača.
Alternativno, može da se pritisne
SET/CLR ili 9 na tri sekunde za
brisanje sadržaja stranice.
Nakon uspešnog resetovanja, zvučni
signal će se oglasiti i prikazuje se
sledeći "Podrazumevani znak" dok se
ne detektuje sledeći saobraćajni znak ili ga ne prikaže mapa podataka
navigacionog sistema.
U nekim slučajevima sistem
automatski briše memoriju detekcije
saobraćajnih znakova.
Brisanje saobraćajnih znakova
Postoje tri različita scenarija koja
dovode do brisanja trenutno
prikazanih saobraćajnih znakova.
Nakon brisanja, na informacionom
centru za vozača se prikazuje
"Podrazumevani znak" ili znak sa
navigacione mape podataka.
Razlozi za brisanje znakova: ● Unapred definisano rastojanje je pređeno ili je isteklo vreme
(razlikuje se za svaki tip znakova)
● Vozilo skreće
● Ukoliko nema dostupne navigacione mape podataka ibrzina padne ispod 52 km/h
(detektovan je ulazak u grad)
● Ukoliko je navigaciona mapa podataka dostupna i ulazak u
grad/izlazak iz grada je
detektovan usled promene mape podatakaDetekcija saobraćajnih znakova u
kombinaciji sa sistemom za
navigaciju
Ukoliko je vozilo opremljeno
sistemom za navigaciju, trenutno
prikazani saobraćajni znak može da
potiče ili sa optičke detekcije
saobraćajnih znakova ili sa mape.
Ukoliko trenutno prikazani
saobraćajni znak potiče sa mape
podataka i informacije na mapi se
promene, prikazaće se novi
saobraćajni znak. Ovo može dovesti
do detekcije novog saobraćajnog
znaka, iako se možda i ne prođe
pored saobraćajnog znaka na putu.
Kvar
Detekcija saobraćajnih znakova
možda neće raditi pravilno ukoliko:
● Oblast vetrobrana, gde je smeštena prednja kamera, nije
čista ili sadrži strane predmete,
npr. nalepnice.
● Su saobraćajni znaci potpuno ili delimično zaklonjeni, ili slabo
primetni.

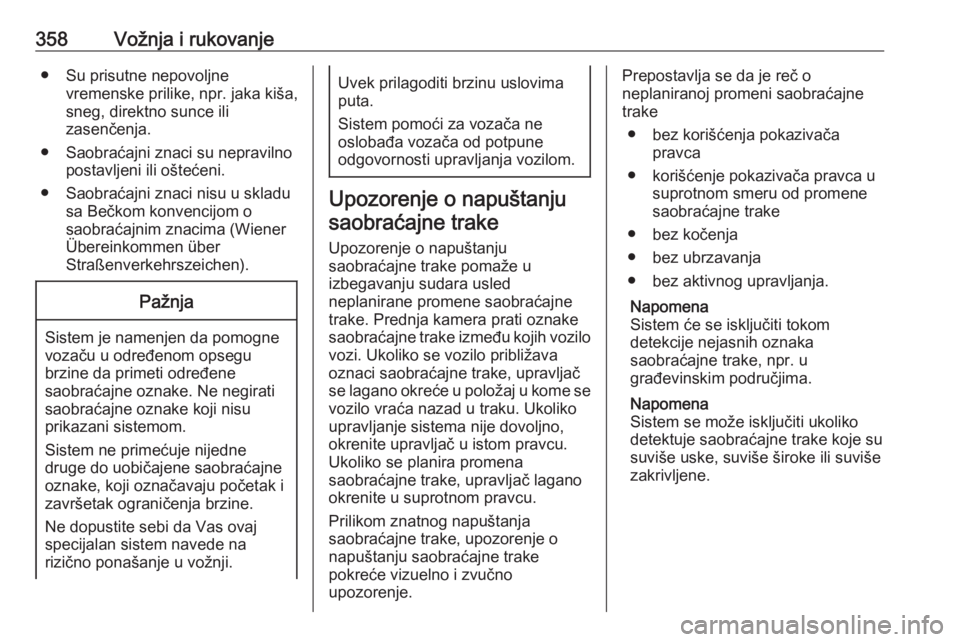

358Vožnja i rukovanje● Su prisutne nepovoljnevremenske prilike, npr. jaka kiša,
sneg, direktno sunce ili
zasenčenja.
● Saobraćajni znaci su nepravilno postavljeni ili oštećeni.
● Saobraćajni znaci nisu u skladu sa Bečkom konvencijom o
saobraćajnim znacima (Wiener
Übereinkommen über
Straßenverkehrszeichen).Pažnja
Sistem je namenjen da pomogne
vozaču u određenom opsegu
brzine da primeti određene
saobraćajne oznake. Ne negirati
saobraćajne oznake koji nisu
prikazani sistemom.
Sistem ne primećuje nijedne
druge do uobičajene saobraćajne
oznake, koji označavaju početak i
završetak ograničenja brzine.
Ne dopustite sebi da Vas ovaj
specijalan sistem navede na
rizično ponašanje u vožnji.
Uvek prilagoditi brzinu uslovima puta.
Sistem pomoći za vozača ne
oslobađa vozača od potpune
odgovornosti upravljanja vozilom.
Upozorenje o napuštanju
saobraćajne trake
Upozorenje o napuštanju
saobraćajne trake pomaže u
izbegavanju sudara usled
neplanirane promene saobraćajne
trake. Prednja kamera prati oznake
saobraćajne trake između kojih vozilo vozi. Ukoliko se vozilo približavaoznaci saobraćajne trake, upravljač
se lagano okreće u položaj u kome se
vozilo vraća nazad u traku. Ukoliko
upravljanje sistema nije dovoljno, okrenite upravljač u istom pravcu.
Ukoliko se planira promena
saobraćajne trake, upravljač lagano
okrenite u suprotnom pravcu.
Prilikom znatnog napuštanja
saobraćajne trake, upozorenje o
napuštanju saobraćajne trake
pokreće vizuelno i zvučno
upozorenje.
Prepostavlja se da je reč o
neplaniranoj promeni saobraćajne
trake
● bez korišćenja pokazivača pravca
● korišćenje pokazivača pravca u suprotnom smeru od promene
saobraćajne trake
● bez kočenja
● bez ubrzavanja
● bez aktivnog upravljanja.
Napomena
Sistem će se isključiti tokom
detekcije nejasnih oznaka
saobraćajne trake, npr. u
građevinskim područjima.
Napomena
Sistem se može isključiti ukoliko
detektuje saobraćajne trake koje su suviše uske, suviše široke ili suviše
zakrivljene.
