OPEL ASTRA K 2017.5 Инструкция по эксплуатации (in Russian)

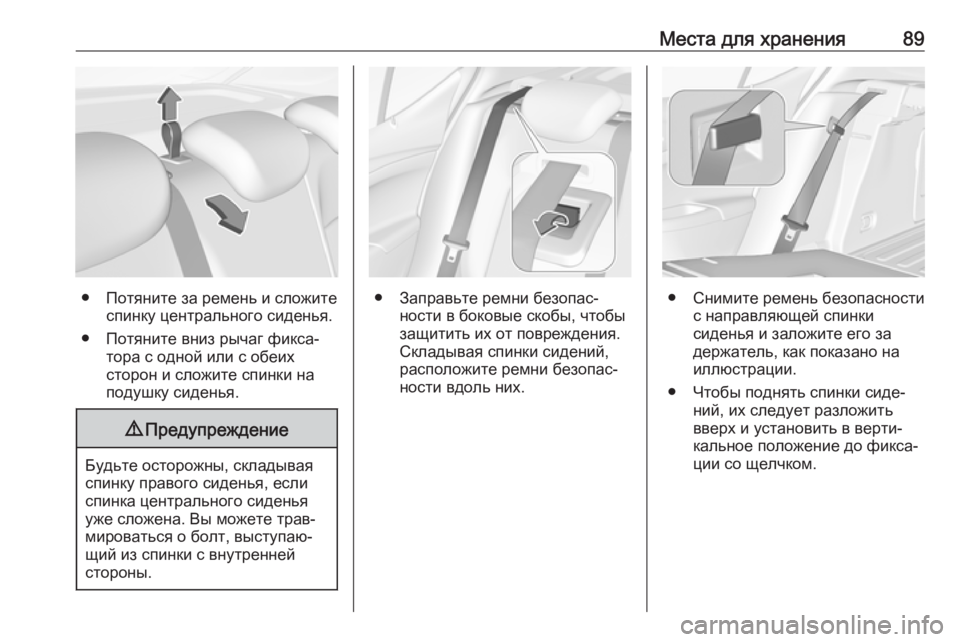

Места для хранения89
● Потяните за ремень и сложитеспинку центрального сиденья.
● Потяните вниз рычаг фикса‐ тора с одной или с обеих
сторон и сложите спинки на
подушку сиденья.
9 Предупреждение
Будьте осторожны, складывая
спинку правого сиденья, если
спинка центрального сиденья
уже сложена. Вы можете трав‐
мироваться о болт, выступаю‐
щий из спинки с внутренней
стороны.
● Заправьте ремни безопас‐ ности в боковые скобы, чтобы
защитить их от повреждения.
Складывая спинки сидений,
расположите ремни безопас‐
ности вдоль них.● Снимите ремень безопасности с направляющей спинки
сиденья и заложите его за
держатель, как показано на
иллюстрации.
● Чтобы поднять спинки сиде‐ ний, их следует разложить
вверх и установить в верти‐
кальное положение до фикса‐
ции со щелчком.

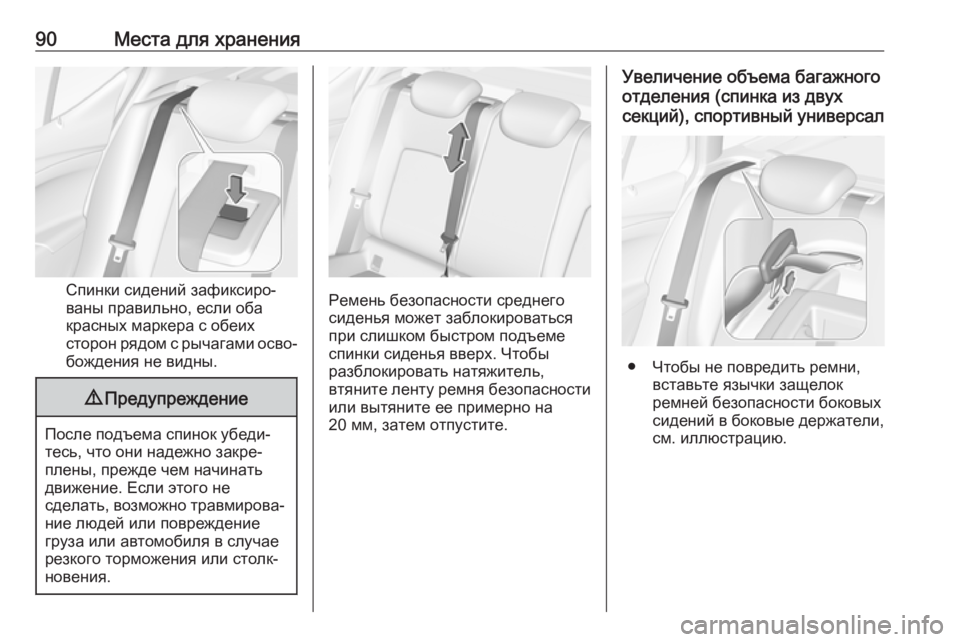

90Места для хранения
Спинки сидений зафиксиро‐
ваны правильно, если оба
красных маркера с обеих
сторон рядом с рычагами осво‐
бождения не видны.
9 Предупреждение
После подъема спинок убеди‐
тесь, что они надежно закре‐
плены, прежде чем начинать
движение. Если этого не
сделать, возможно травмирова‐
ние людей или повреждение
груза или автомобиля в случае
резкого торможения или столк‐
новения.
Ремень безопасности среднего
сиденья может заблокироваться
при слишком быстром подъеме
спинки сиденья вверх. Чтобы
разблокировать натяжитель,
втяните ленту ремня безопасности или вытяните ее примерно на
20 мм, затем отпустите.
Увеличение объема багажного
отделения (спинка из двух
секций), спортивный универсал
● Чтобы не повредить ремни, вставьте язычки защелок
ремней безопасности боковых
сидений в боковые держатели, см. иллюстрацию.

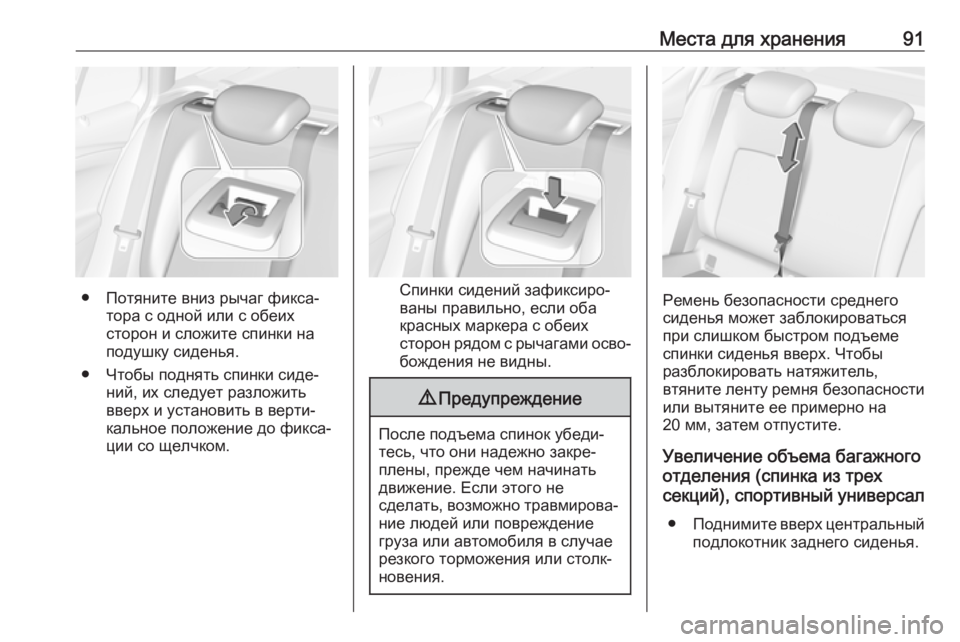

Места для хранения91
● Потяните вниз рычаг фикса‐тора с одной или с обеих
сторон и сложите спинки на
подушку сиденья.
● Чтобы поднять спинки сиде‐ ний, их следует разложить
вверх и установить в верти‐
кальное положение до фикса‐
ции со щелчком.Спинки сидений зафиксиро‐
ваны правильно, если оба
красных маркера с обеих
сторон рядом с рычагами осво‐
бождения не видны.
9 Предупреждение
После подъема спинок убеди‐
тесь, что они надежно закре‐
плены, прежде чем начинать
движение. Если этого не
сделать, возможно травмирова‐
ние людей или повреждение
груза или автомобиля в случае
резкого торможения или столк‐
новения.
Ремень безопасности среднего
сиденья может заблокироваться
при слишком быстром подъеме
спинки сиденья вверх. Чтобы
разблокировать натяжитель,
втяните ленту ремня безопасности или вытяните ее примерно на
20 мм, затем отпустите.
Увеличение объема багажного
отделения (спинка из трех
секций), спортивный универсал
● Поднимите вверх центральный
подлокотник заднего сиденья.

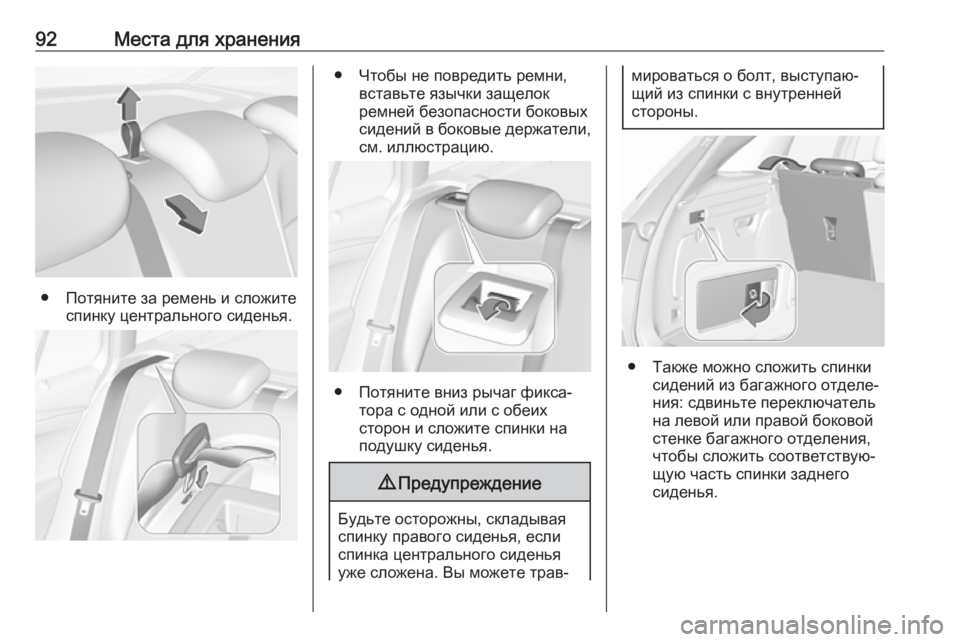

92Места для хранения
● Потяните за ремень и сложитеспинку центрального сиденья.
● Чтобы не повредить ремни, вставьте язычки защелок
ремней безопасности боковых
сидений в боковые держатели, см. иллюстрацию.
● Потяните вниз рычаг фикса‐ тора с одной или с обеих
сторон и сложите спинки на
подушку сиденья.
9 Предупреждение
Будьте осторожны, складывая
спинку правого сиденья, если
спинка центрального сиденья
уже сложена. Вы можете трав‐
мироваться о болт, выступаю‐
щий из спинки с внутренней
стороны.
● Также можно сложить спинки сидений из багажного отделе‐
ния: сдвиньте переключатель
на левой или правой боковой
стенке багажного отделения,
чтобы сложить соответствую‐
щую часть спинки заднего
сиденья.

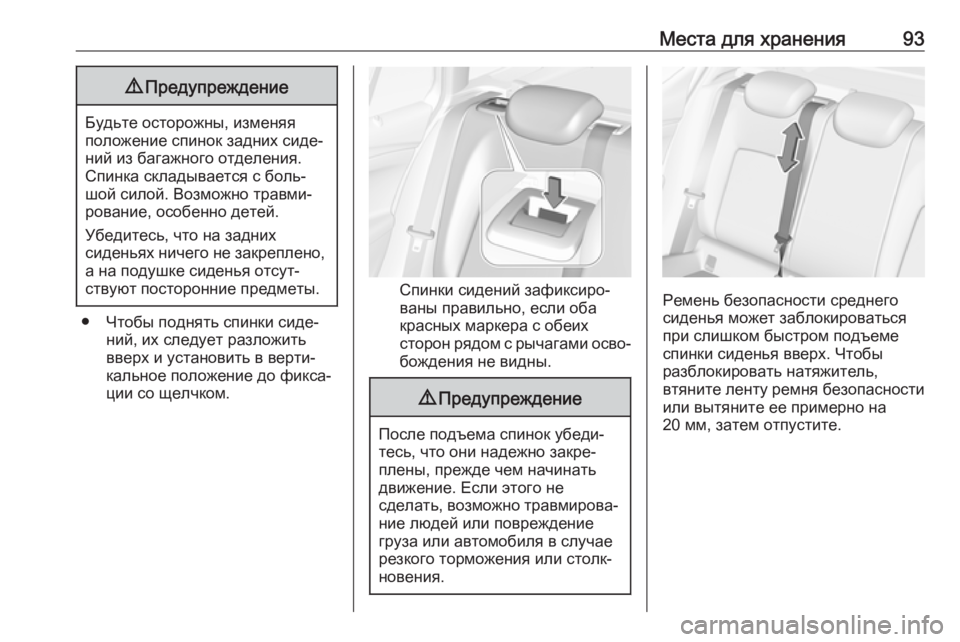

Места для хранения939Предупреждение
Будьте осторожны, изменяя
положение спинок задних сиде‐
ний из багажного отделения.
Спинка складывается с боль‐
шой силой. Возможно травми‐
рование, особенно детей.
Убедитесь, что на задних
сиденьях ничего не закреплено, а на подушке сиденья отсут‐
ствуют посторонние предметы.
● Чтобы поднять спинки сиде‐ ний, их следует разложить
вверх и установить в верти‐
кальное положение до фикса‐
ции со щелчком.
Спинки сидений зафиксиро‐
ваны правильно, если оба
красных маркера с обеих
сторон рядом с рычагами осво‐ бождения не видны.
9 Предупреждение
После подъема спинок убеди‐
тесь, что они надежно закре‐
плены, прежде чем начинать
движение. Если этого не
сделать, возможно травмирова‐
ние людей или повреждение
груза или автомобиля в случае
резкого торможения или столк‐
новения.
Ремень безопасности среднего
сиденья может заблокироваться
при слишком быстром подъеме
спинки сиденья вверх. Чтобы
разблокировать натяжитель,
втяните ленту ремня безопасности или вытяните ее примерно на
20 мм, затем отпустите.

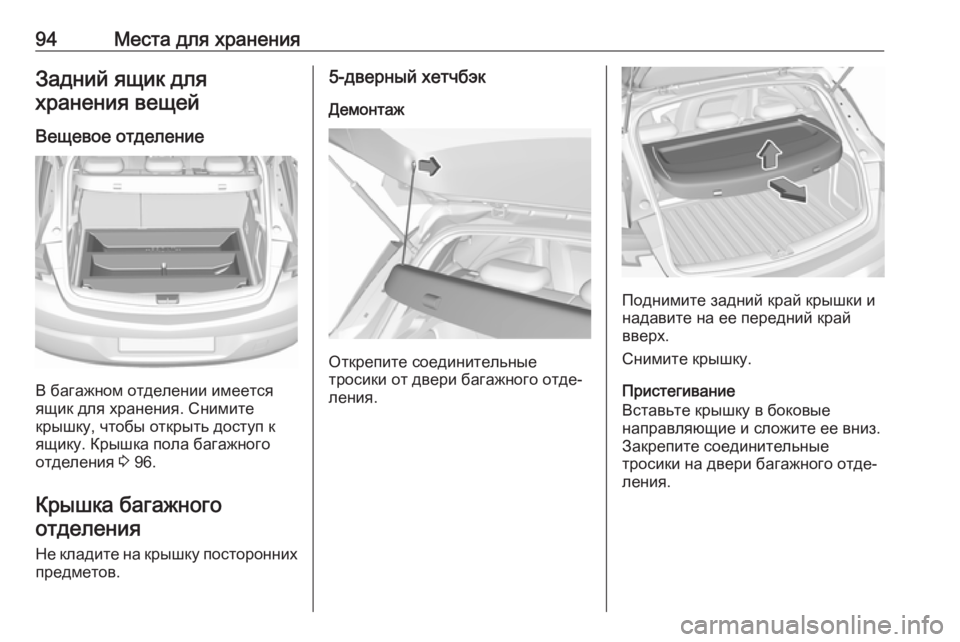

94Места для храненияЗадний ящик дляхранения вещей
Вещевое отделение
В багажном отделении имеется
ящик для хранения. Снимите
крышку, чтобы открыть доступ к ящику. Крышка пола багажного
отделения 3 96.
Крышка багажного отделения
Не кладите на крышку посторонних
предметов.
5-дверный хетчбэк
Демонтаж
Открепите соединительные
тросики от двери багажного отде‐
ления.
Поднимите задний край крышки и
надавите на ее передний край
вверх.
Снимите крышку.
Пристегивание
Вставьте крышку в боковые
направляющие и сложите ее вниз.
Закрепите соединительные
тросики на двери багажного отде‐
ления.

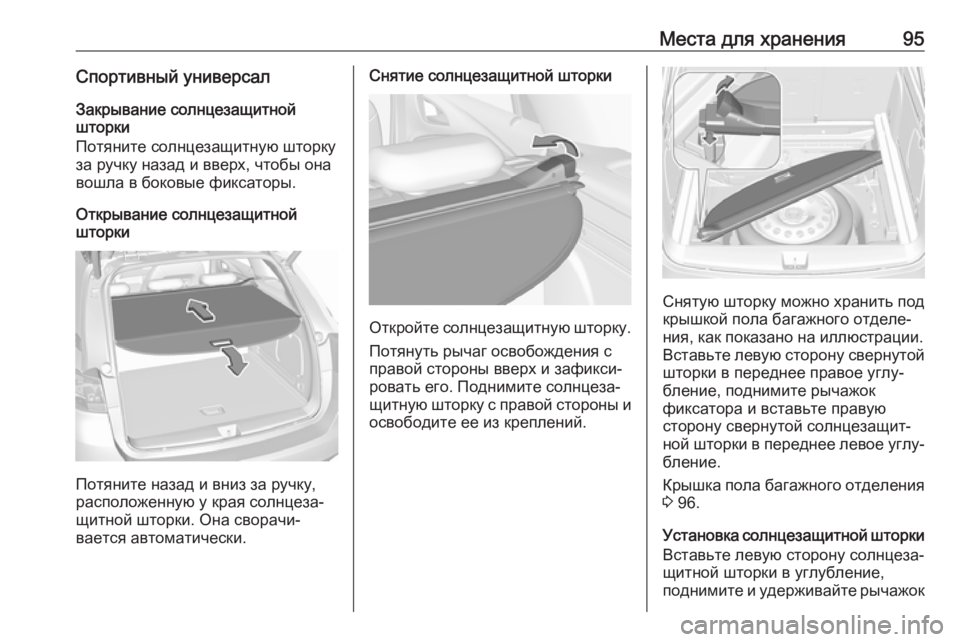

Места для хранения95Спортивный универсалЗакрывание солнцезащитной
шторки
Потяните солнцезащитную шторку
за ручку назад и вверх, чтобы она
вошла в боковые фиксаторы.
Открывание солнцезащитной
шторки
Потяните назад и вниз за ручку,
расположенную у края солнцеза‐
щитной шторки. Она сворачи‐
вается автоматически.
Снятие солнцезащитной шторки
Откройте солнцезащитную шторку.
Потянуть рычаг освобождения с
правой стороны вверх и зафикси‐
ровать его. Поднимите солнцеза‐
щитную шторку с правой стороны и освободите ее из креплений.
Снятую шторку можно хранить под
крышкой пола багажного отделе‐
ния, как показано на иллюстрации.
Вставьте левую сторону свернутой шторки в переднее правое углу‐
бление, поднимите рычажок
фиксатора и вставьте правую
сторону свернутой солнцезащит‐
ной шторки в переднее левое углу‐
бление.
Крышка пола багажного отделения 3 96.
Установка солнцезащитной шторки
Вставьте левую сторону солнцеза‐
щитной шторки в углубление,
поднимите и удерживайте рычажок

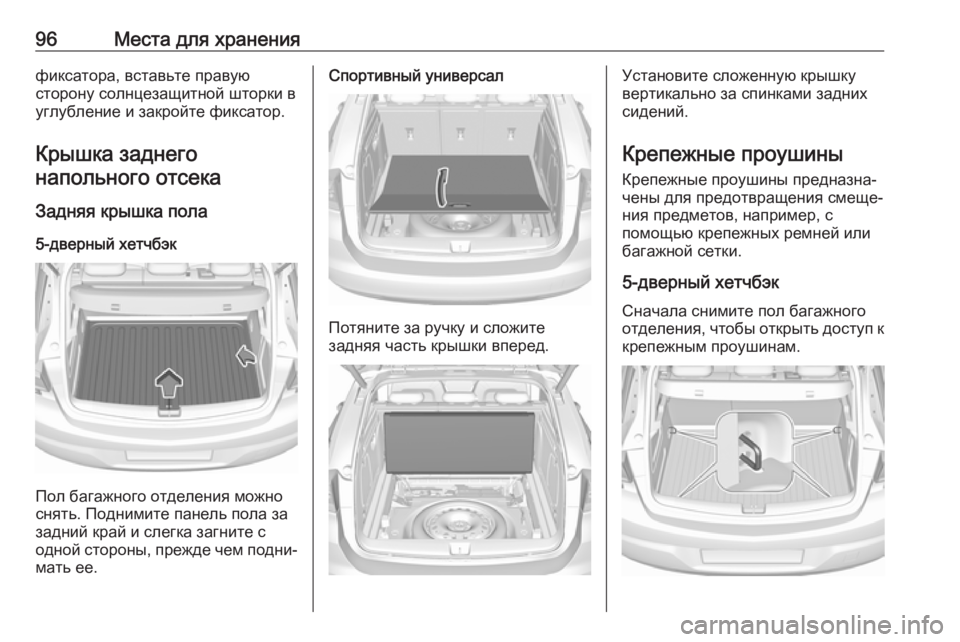

96Места для храненияфиксатора, вставьте правую
сторону солнцезащитной шторки в
углубление и закройте фиксатор.
Крышка заднего напольного отсека
Задняя крышка пола 5-дверный хетчбэк
Пол багажного отделения можно
снять. Поднимите панель пола за
задний край и слегка загните с
одной стороны, прежде чем подни‐
мать ее.
Спортивный универсал
Потяните за ручку и сложите
задняя часть крышки вперед.
Установите сложенную крышку
вертикально за спинками задних
сидений.
Крепежные проушины Крепежные проушины предназна‐
чены для предотвращения смеще‐
ния предметов, например, с
помощью крепежных ремней или
багажной сетки.
5-дверный хетчбэк
Сначала снимите пол багажного
отделения, чтобы открыть доступ к
крепежным проушинам.

Места для хранения97На автомобилях, укомплектован‐
ных запасным колесом, передние
крепежные проушины располо‐
жены на боковинах.
На автомобилях, укомплектован‐
ных комплектом для ремонта шин,
передние крепежные проушины
расположены под полом багажного
отделения за задними сиденьями.
Чтобы открыть доступ к крепежным
проушинам, откройте перфориро‐
ванные накладки пола с помощью
отвертки. Автомобильный инстру‐
мент 3 456.
Вставьте отвертку в пол, как пока‐ зано на иллюстрации, и откиньте
перфорированную накладку вверх.
Разложите крепежные проушины с
помощью отвертки.
Спортивный универсал
Передние и задние крепежные
проушины расположены на боко‐
вых стенках. Чтобы использовать
проушины, поднимите их, если они
не нужны - опустите.
Система управления грузом
FlexOrganizer - это система универ‐
сального применения для разделе‐ ния багажника.
Система состоит из:
● переходников
● багажных сеток
● крюков
● вспомогательного блока
● набора ремней
Компоненты устанавливаются в
двух имеющихся на обеих боковых панелях направляющих с помощью
переходников и крюков.
Установка переходников на
направляющих

98Места для храненияОткинуть планку ручки, вставить
переходник в верхнюю и нижнюю
канавки направляющей и передви‐
нуть переходник в требуемое поло‐
жение. Повернуть планку ручки
вверх, чтобы заблокировать пере‐
ходник. Для снятия повернуть
планку ручки вниз и выдвинуть
переходник из направляющей
наружу.
Регулируемая
сетка-перегородка
Вставить переходники в требуе‐
мые положения в направляющих. Соедините вместе половинки
стержней сетки.
Чтобы установить, слегка сжать стержни вместе и вставить их в
соответствующие отверстия пере‐
ходников.
Чтобы снять, сжать стержни сетки
вместе и извлечь их из переходни‐
ков.
Сетка-карман
Вставить переходники в требуе‐
мые положения в направляющих. Сетчатую авоську можно подве‐
сить на переходники.
Установка крючков на
направляющих
Вначале вставить крюк в требуе‐
мое положение в верхнюю канавку
направляющей, а затем прижать
его в нижнюю канавку. Чтобы
снять, вначале вытянуть крюк из
верхней канавки.
