OPEL ASTRA K 2017.5 Инструкция по эксплуатации (in Russian)

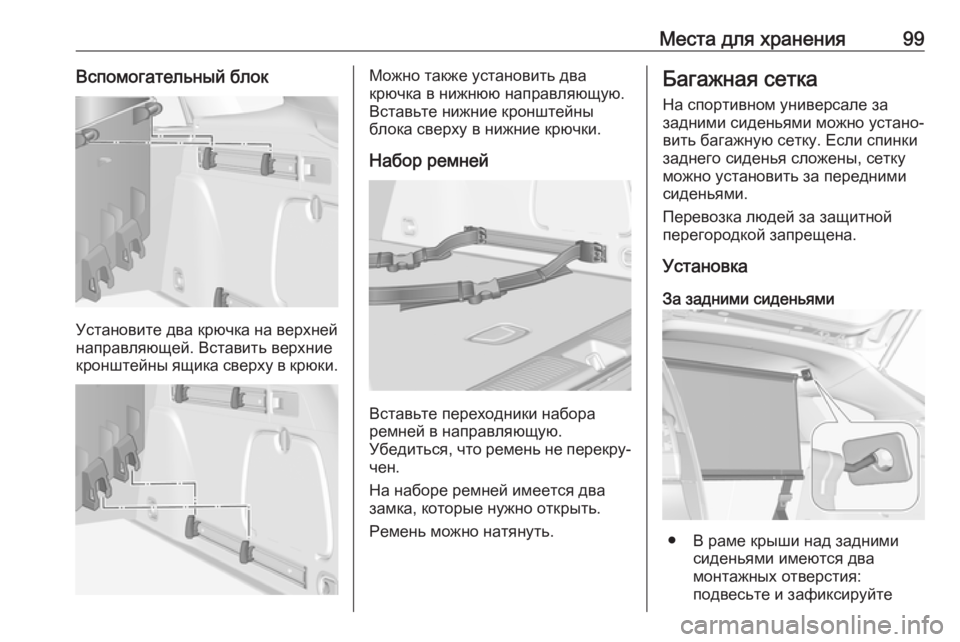

Места для хранения99Вспомогательный блок
Установите два крючка на верхней
направляющей. Вставить верхние кронштейны ящика сверху в крюки.
Можно также установить два
крючка в нижнюю направляющую.
Вставьте нижние кронштейны
блока сверху в нижние крючки.
Набор ремней
Вставьте переходники набора
ремней в направляющую.
Убедиться, что ремень не перекру‐ чен.
На наборе ремней имеется два
замка, которые нужно открыть.
Ремень можно натянуть.
Багажная сетка
На спортивном универсале за
задними сиденьями можно устано‐
вить багажную сетку. Если спинки
заднего сиденья сложены, сетку
можно установить за передними
сиденьями.
Перевозка людей за защитной
перегородкой запрещена.
Установка
За задними сиденьями
● В раме крыши над задними сиденьями имеются два
монтажных отверстия:
подвесьте и зафиксируйте

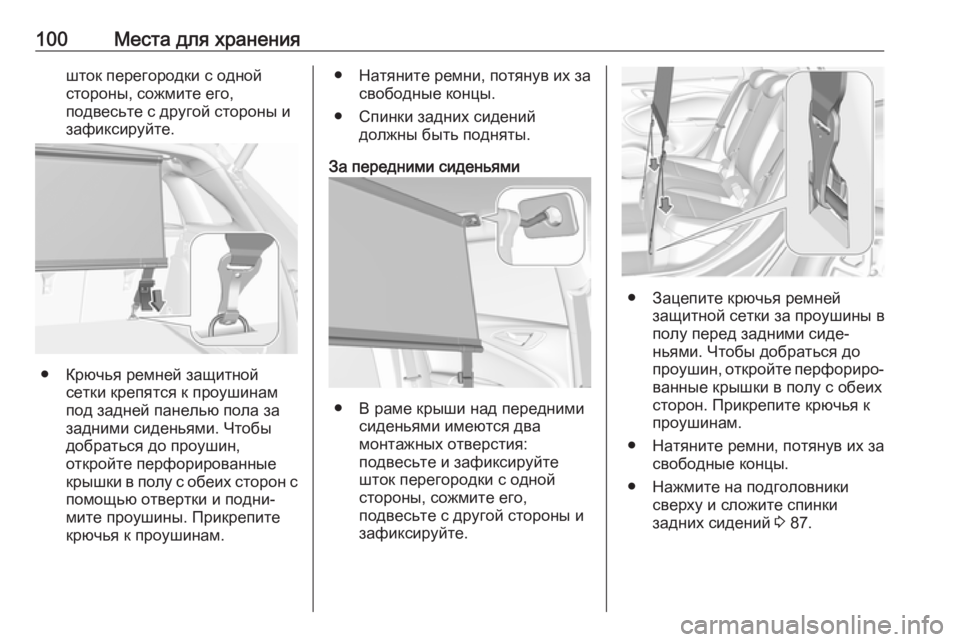

100Места для храненияшток перегородки с одной
стороны, сожмите его,
подвесьте с другой стороны и
зафиксируйте.
● Крючья ремней защитной сетки крепятся к проушинампод задней панелью пола за
задними сиденьями. Чтобы
добраться до проушин,
откройте перфорированные
крышки в полу с обеих сторон с
помощью отвертки и подни‐
мите проушины. Прикрепите
крючья к проушинам.
● Натяните ремни, потянув их за свободные концы.
● Спинки задних сидений должны быть подняты.
За передними сиденьями
● В раме крыши над передними сиденьями имеются два
монтажных отверстия:
подвесьте и зафиксируйте
шток перегородки с одной
стороны, сожмите его,
подвесьте с другой стороны и
зафиксируйте.
● Зацепите крючья ремней защитной сетки за проушины в
полу перед задними сиде‐
ньями. Чтобы добраться до
проушин, откройте перфориро‐
ванные крышки в полу с обеих
сторон. Прикрепите крючья к
проушинам.
● Натяните ремни, потянув их за свободные концы.
● Нажмите на подголовники сверху и сложите спинки
задних сидений 3 87.

Места для хранения101Снятие
Чтобы отпустить ремни, поднимите
язычки натяжителей с обеих
сторон. Отсоедините крюки от
проушин.
Отсоедините штоки сетки от крон‐
штейнов на крыше.
Скрутите сетку и закрепите
ремнем.
Укладка грузов
Сложенную багажную сетку можно
хранить под крышкой пола багаж‐
ного отделения 3 96.
Знак аварийной остановки
5-дверный хетчбэк
Уложите знак аварийной остановки в нишу перед дверью багажного
отделения.
Спортивный универсал
Уложите знак аварийной остановки в нишу под задней панелью пола с
правой или с левой стороны.
Дорожная аптечка
Уложите аптечку в отсек в левой
стенке багажного отделения.

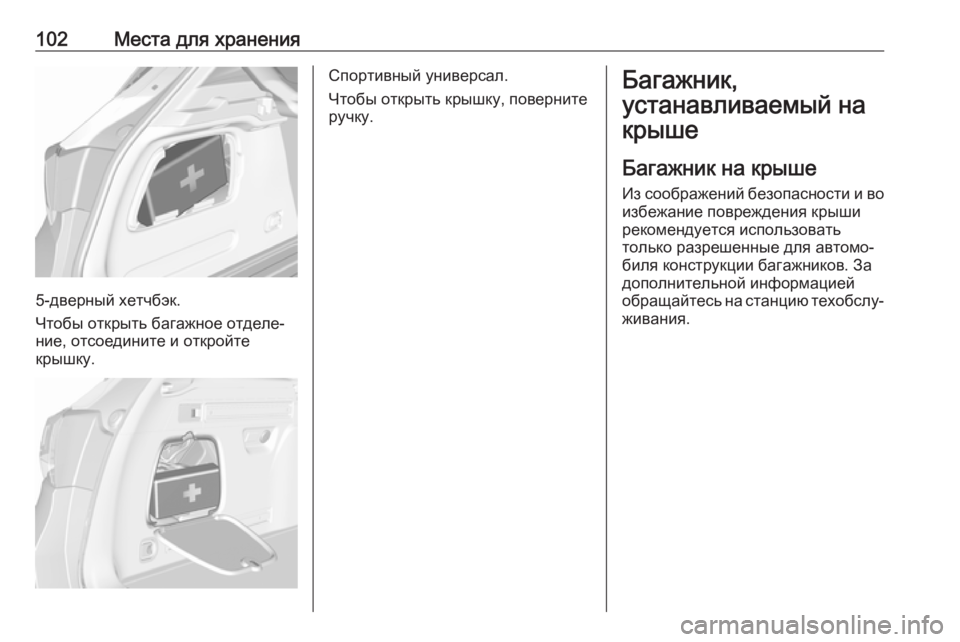

102Места для хранения
5-дверный хетчбэк.
Чтобы открыть багажное отделе‐
ние, отсоедините и откройте
крышку.
Спортивный универсал.
Чтобы открыть крышку, поверните
ручку.Багажник,
устанавливаемый на крыше
Багажник на крыше
Из соображений безопасности и во
избежание повреждения крыши
рекомендуется использовать
только разрешенные для автомо‐
биля конструкции багажников. За
дополнительной информацией
обращайтесь на станцию техобслу‐ живания.

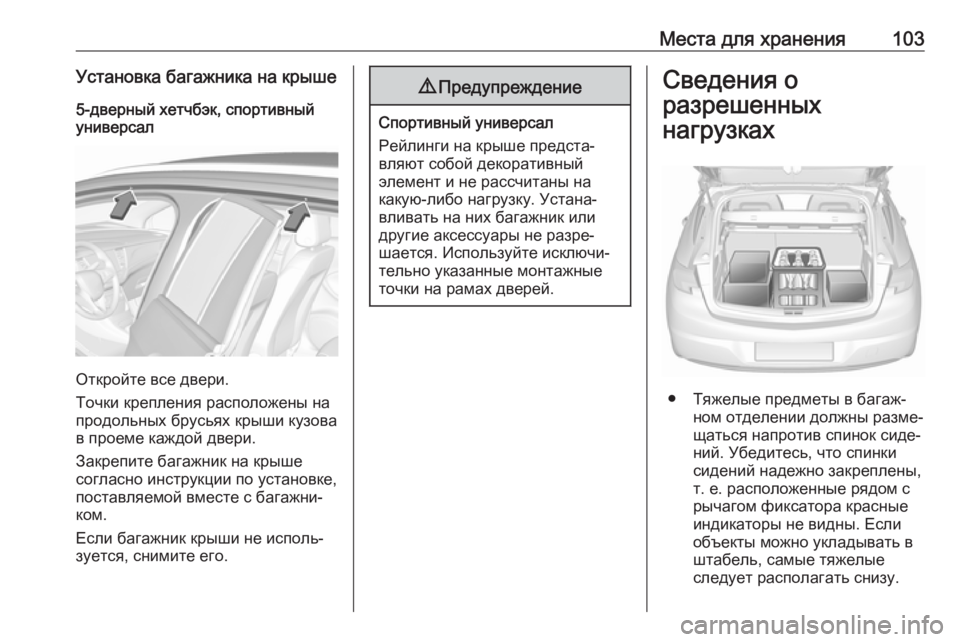

Места для хранения103Установка багажника на крыше5-дверный хетчбэк, спортивный
универсал
Откройте все двери.
Точки крепления расположены на
продольных брусьях крыши кузова
в проеме каждой двери.
Закрепите багажник на крыше
согласно инструкции по установке,
поставляемой вместе с багажни‐
ком.
Если багажник крыши не исполь‐
зуется, снимите его.
9 Предупреждение
Спортивный универсал
Рейлинги на крыше предста‐
вляют собой декоративный
элемент и не рассчитаны на
какую-либо нагрузку. Устана‐
вливать на них багажник или
другие аксессуары не разре‐
шается. Используйте исключи‐
тельно указанные монтажные
точки на рамах дверей.
Сведения о
разрешенных
нагрузках
● Тяжелые предметы в багаж‐ ном отделении должны разме‐
щаться напротив спинок сиде‐
ний. Убедитесь, что спинки
сидений надежно закреплены,
т. е. расположенные рядом с
рычагом фиксатора красные
индикаторы не видны. Если
объекты можно укладывать в
штабель, самые тяжелые
следует располагать снизу.

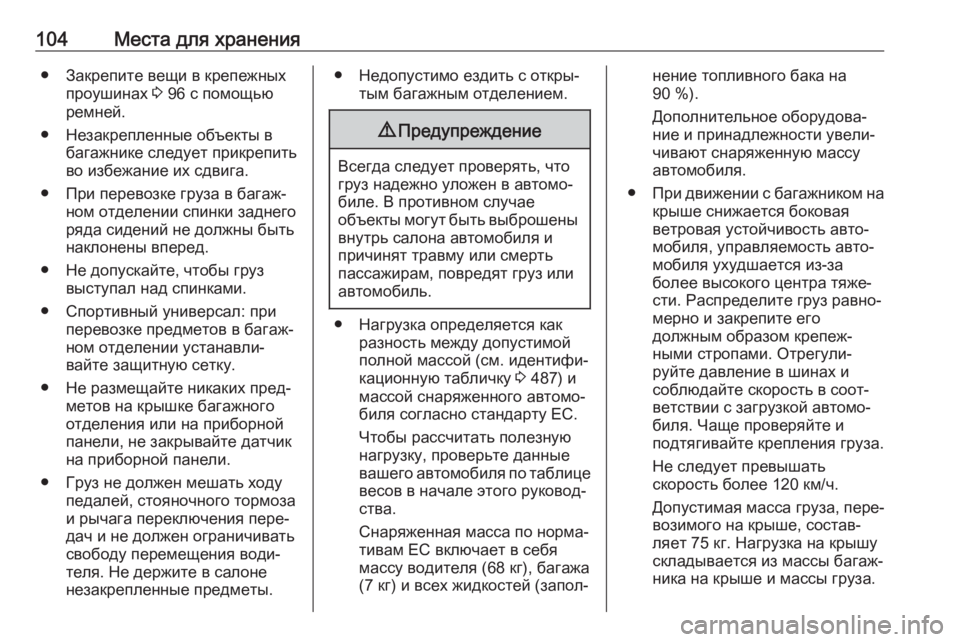

104Места для хранения● Закрепите вещи в крепежныхпроушинах 3 96 с помощью
ремней.
● Незакрепленные объекты в багажнике следует прикрепить
во избежание их сдвига.
● При перевозке груза в багаж‐ ном отделении спинки заднего
ряда сидений не должны быть
наклонены вперед.
● Не допускайте, чтобы груз выступал над спинками.
● Спортивный универсал: при перевозке предметов в багаж‐
ном отделении устанавли‐
вайте защитную сетку.
● Не размещайте никаких пред‐ метов на крышке багажногоотделения или на приборной
панели, не закрывайте датчик
на приборной панели.
● Груз не должен мешать ходу педалей, стояночного тормоза
и рычага переключения пере‐
дач и не должен ограничивать
свободу перемещения води‐
теля. Не держите в салоне
незакрепленные предметы.● Недопустимо ездить с откры‐ тым багажным отделением.9Предупреждение
Всегда следует проверять, что
груз надежно уложен в автомо‐
биле. В противном случае
объекты могут быть выброшены внутрь салона автомобиля и
причинят травму или смерть
пассажирам, повредят груз или
автомобиль.
● Нагрузка определяется как разность между допустимой
полной массой (см. идентифи‐
кационную табличку 3 487) и
массой снаряженного автомо‐
биля согласно стандарту EC.
Чтобы рассчитать полезную
нагрузку, проверьте данные
вашего автомобиля по таблице весов в начале этого руковод‐
ства.
Снаряженная масса по норма‐
тивам ЕС включает в себя
массу водителя (68 кг), багажа
(7 кг) и всех жидкостей (запол‐
нение топливного бака на
90 %).
Дополнительное оборудова‐
ние и принадлежности увели‐ чивают снаряженную массу
автомобиля.
● При движении с багажником на
крыше снижается боковая
ветровая устойчивость авто‐
мобиля, управляемость авто‐
мобиля ухудшается из-за
более высокого центра тяже‐
сти. Распределите груз равно‐
мерно и закрепите его
должным образом крепеж‐
ными стропами. Отрегули‐
руйте давление в шинах и
соблюдайте скорость в соот‐
ветствии с загрузкой автомо‐
биля. Чаще проверяйте и
подтягивайте крепления груза.
Не следует превышать
скорость более 120 км/ч.
Допустимая масса груза, пере‐
возимого на крыше, состав‐ ляет 75 кг. Нагрузка на крышу
складывается из массы багаж‐
ника на крыше и массы груза.

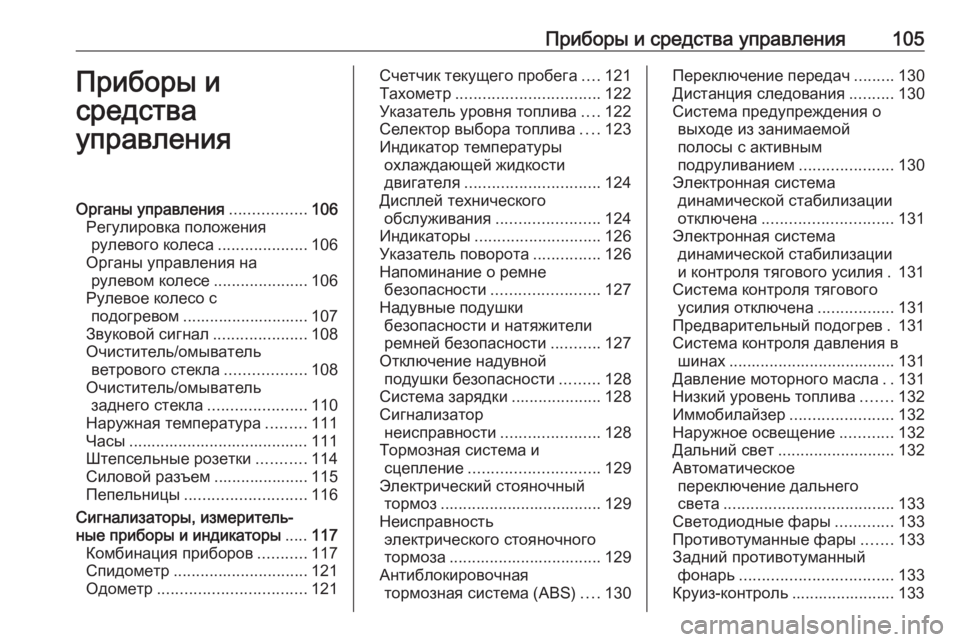

Приборы и средства управления105Приборы и
средства
управленияОрганы управления .................106
Регулировка положения рулевого колеса ....................106
Органы управления на рулевом колесе .....................106
Рулевое колесо с подогревом ............................ 107
Звуковой сигнал .....................108
Очиститель/омыватель ветрового стекла ..................108
Очиститель/омыватель заднего стекла ......................110
Наружная температура .........111
Часы ........................................ 111
Штепсельные розетки ...........114
Силовой разъем ..................... 115
Пепельницы ........................... 116
Сигнализаторы, измеритель‐ ные приборы и индикаторы .....117
Комбинация приборов ...........117
Спидометр .............................. 121
Одометр ................................. 121Счетчик текущего пробега ....121
Тахометр ................................ 122
Указатель уровня топлива ....122
Селектор выбора топлива ....123
Индикатор температуры охлаждающей жидкости
двигателя .............................. 124
Дисплей технического обслуживания .......................124
Индикаторы ............................ 126
Указатель поворота ...............126
Напоминание о ремне безопасности ........................ 127
Надувные подушки безопасности и натяжители
ремней безопасности ...........127
Отключение надувной подушки безопасности .........128
Система зарядки ....................128
Сигнализатор неисправности ......................128
Тормозная система и сцепление ............................. 129
Электрический стояночный тормоз .................................... 129
Неисправность электрического стояночного
тормоза .................................. 129
Антиблокировочная тормозная система (ABS) ....130Переключение передач .........130
Дистанция следования ..........130
Система предупреждения о выходе из занимаемой
полосы с активным
подруливанием .....................130
Электронная система динамической стабилизации
отключена ............................. 131
Электронная система динамической стабилизации
и контроля тягового усилия . 131
Система контроля тягового усилия отключена .................131
Предварительный подогрев . 131
Система контроля давления в шинах ..................................... 131
Давление моторного масла ..131
Низкий уровень топлива .......132
Иммобилайзер .......................132
Наружное освещение ............132
Дальний свет .......................... 132
Автоматическое переключение дальнего
света ...................................... 133
Светодиодные фары .............133
Противотуманные фары .......133
Задний противотуманный фонарь .................................. 133
Круиз-контроль ....................... 133

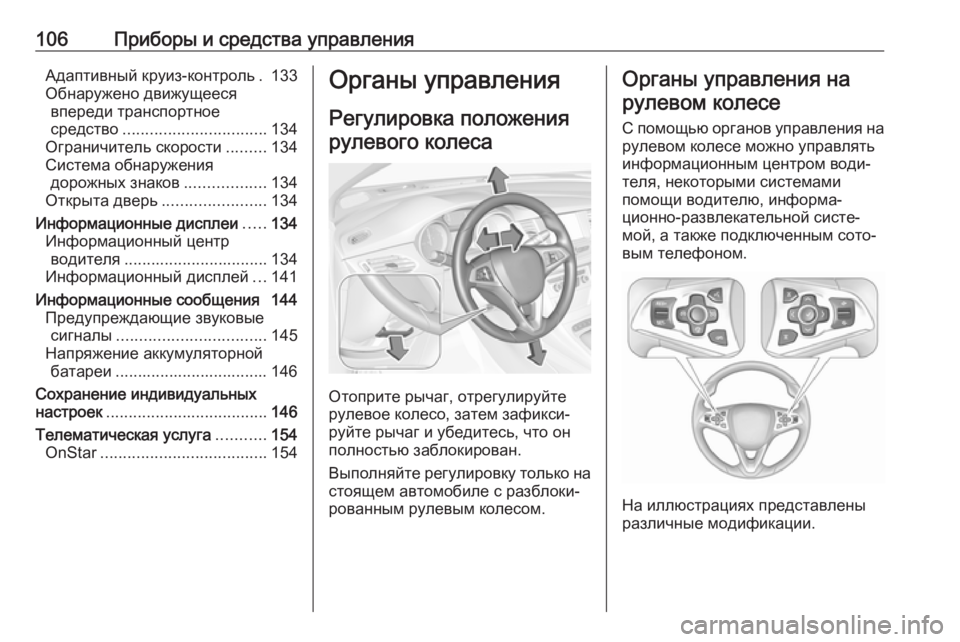

106Приборы и средства управленияАдаптивный круиз-контроль . 133
Обнаружено движущееся впереди транспортное
средство ................................ 134
Ограничитель скорости .........134
Система обнаружения дорожных знаков ..................134
Открыта дверь .......................134
Информационные дисплеи .....134
Информационный центр водителя ................................ 134
Информационный дисплей ...141
Информационные сообщения 144 Предупреждающие звуковыесигналы ................................. 145
Напряжение аккумуляторной батареи .................................. 146
Сохранение индивидуальных
настроек .................................... 146
Телематическая услуга ...........154
OnStar ..................................... 154Органы управления
Регулировка положения рулевого колеса
Отоприте рычаг, отрегулируйте
рулевое колесо, затем зафикси‐
руйте рычаг и убедитесь, что он
полностью заблокирован.
Выполняйте регулировку только на
стоящем автомобиле с разблоки‐ рованным рулевым колесом.
Органы управления на
рулевом колесе
С помощью органов управления на
рулевом колесе можно управлять
информационным центром води‐
теля, некоторыми системами
помощи водителю, информа‐
ционно-развлекательной систе‐
мой, а также подключенным сото‐
вым телефоном.
На иллюстрациях представлены
различные модификации.

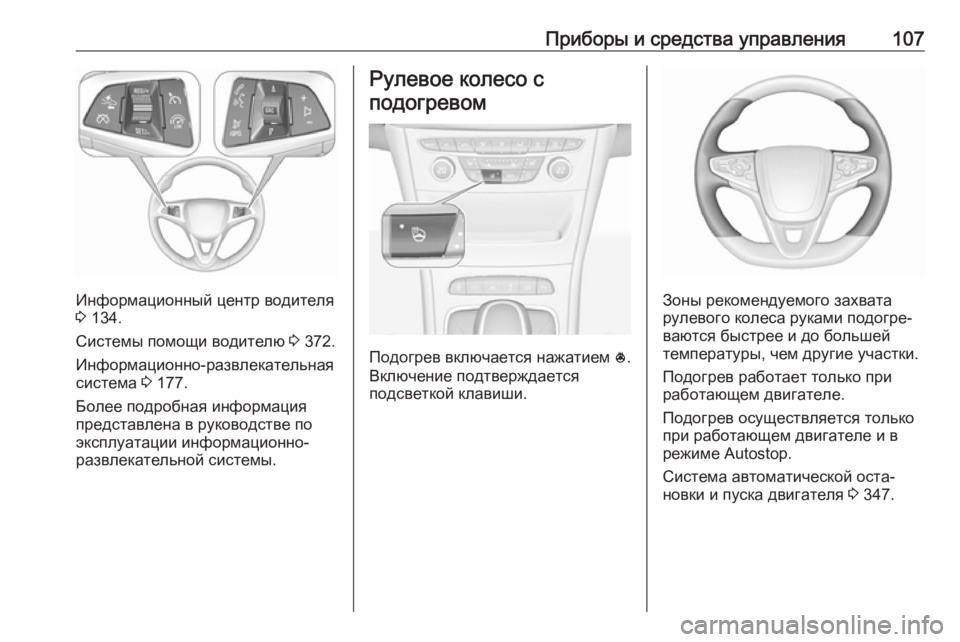

Приборы и средства управления107
Информационный центр водителя
3 134.
Системы помощи водителю 3 372.
Информационно-развлекательная
система 3 177.
Более подробная информация
представлена в руководстве по
эксплуатации информационно-
развлекательной системы.
Рулевое колесо с
подогревом
Подогрев включается нажатием *.
Включение подтверждается
подсветкой клавиши.
Зоны рекомендуемого захвата
рулевого колеса руками подогре‐
ваются быстрее и до большей
температуры, чем другие участки.
Подогрев работает только при
работающем двигателе.
Подогрев осуществляется только
при работающем двигателе и в
режиме Autostop.
Система автоматической оста‐ новки и пуска двигателя 3 347.

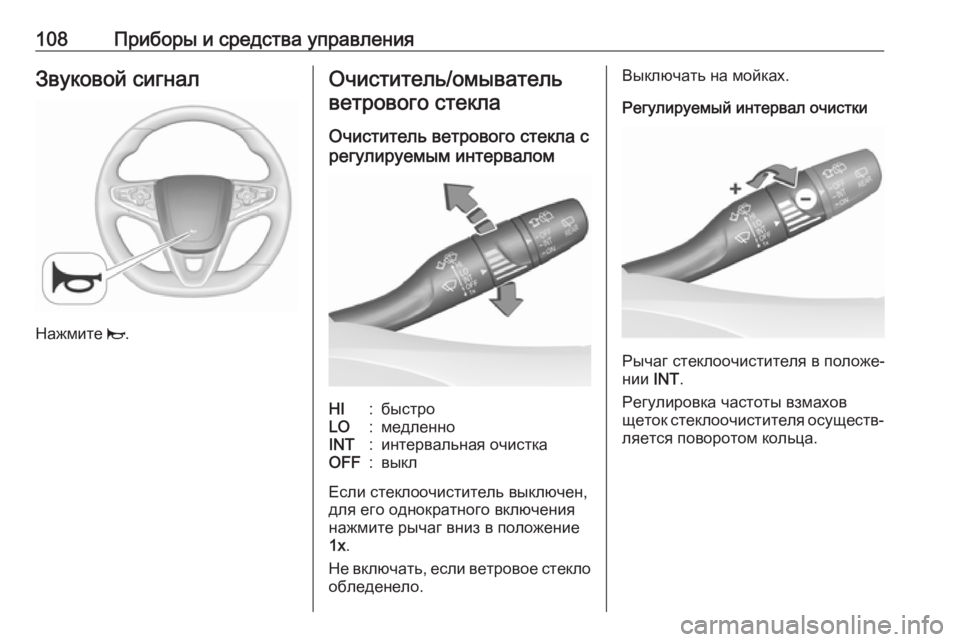

108Приборы и средства управленияЗвуковой сигнал
Нажмите j.
Очиститель/омыватель
ветрового стекла
Очиститель ветрового стекла с
регулируемым интерваломHI:быстроLO:медленноINT:интервальная очисткаOFF:выкл
Если стеклоочиститель выключен,
для его однократного включения
нажмите рычаг вниз в положение
1x .
Не включать, если ветровое стекло
обледенело.
Выключать на мойках.
Регулируемый интервал очистки
Рычаг стеклоочистителя в положе‐
нии INT.
Регулировка частоты взмахов щеток стеклоочистителя осуществ‐
ляется поворотом кольца.
