OPEL ASTRA K 2017.5 Посібник з експлуатації (in Ukrainian)

Прилади та органи управління99Прилади та органи
управлінняОргани управління ...................100
Регулювання керма ...............100
Засоби керування на кермі ...100
Кермо з підігрівом ..................101
Звуковий сигнал .....................101
Система промивки/чищення лобового скла ....................... 102
Система промивки/чищення заднього скла ........................ 104
Зовнішня температура ..........104
Годинник ................................. 105
Розетки ................................... 107
Рознім живлення ....................108
Попільнички ............................ 109
Сигнальні лампи, датчики та
індикатори ................................. 110
Панель приладів ....................110
Спідометр ............................... 113
Лічильник загального пробігу ................................... 114
Лічильник щоденного пробігу ................................... 114
Тахометр ................................ 115
Датчик рівня пального ...........115Селектор пального ................115
Датчик температури охолоджуючої рідини
двигуна .................................. 117
Дисплей обслуговування ....... 117
Контрольні індикатори ...........119
Указівник повороту ................119
Система нагадування про непристебнутий пасок
безпеки .................................. 119
Подушка безпеки та переднатягувачі пасків
безпеки .................................. 120
Дезактивація подушок безпеки .................................. 121
Система зарядки ....................121
Індикатор несправності .........121
Система гальм і зчеплення ...121
Електричне стоянкове гальмо .................................... 122
Несправність електричного стоянкового гальма ..............122
Анти-блокувальна система гальм (ABS) ........................... 122
Перемикання передач ...........123
Дистанція руху .......................123
Система утримання смуги руху ........................................ 123
Електронна система курсової стійкості вимкнена ................123Електронна система курсової
стійкості та протибуксовочнагальмівна система ................123
Протибуксовочна гальмівна система вимкнена .................123
Попередній прогрів ................123
Система контролю тиску в шинах ..................................... 124
Тиск мастила в двигуні ..........124
Низький рівень пального .......124
Імобілайзер ............................ 125
Зовнішнє світло ......................125
Дальнє світло ......................... 125
Помічник дальнього світла .... 125
Світлодіодні фари ..................125
Протитуманна фара ..............125
Задні протитуманні фари ......125
Круїз-контроль ........................ 125
Адаптивний круїз-контроль ...125
Автомобіль попереду ............126
Обмежувач швидкості ...........126
Допоміжна система визначення дорожніх знаків . 126
Дверцята відчинені ................126
Інформаційні дисплеї ...............126
Центр інформації для водіїв . 126
Інформаційний дисплей ........134

100Прилади та органи управлінняПовідомлення автомобіля.......137
Попереджувальні звукові сигнали .................................. 137
Заряд батареї ........................ 138
Персоналізація автомобіля .....139
Телематичні служби ................146
OnStar ..................................... 146Органи управління
Регулювання керма
Розблокуйте важіль, відрегулюйте
кермо, потім натисніть на важіль і
переконайтеся, що він повністю
заблокований.
Не регулюйте кермо під час руху та
у випадку, коли воно заблоковане.
Засоби керування на кермі Центром інформації для водія,
деякими допоміжними системами
водія, інформаційно-
розважальною системою і
підключеним мобільним
телефоном можна керувати за
допомогою засобів на кермі.
На ілюстраціях зображено різні
версії.

Прилади та органи управління101
Центр інформації водія 3 126.
Допоміжні системи водія 3 207.
Для отримання подальшої
інформації див. посібник
інформаційно-розважальної
системи.
Кермо з підігрівом
Щоб увімкнути підігрів, натисніть *.
Активація вказується індикатором у
кнопці.
Рекомендовані області тримання
керма обігріваються швидше та на
вищий температурний показник,
ніж інші області.
Підігрів сидінь працює при
увімкненому двигуні, а також під час дії функції Autostop.
Система стоп-старт 3 184.
Звуковий сигнал
Натисніть j.

102Прилади та органи управлінняСистема промивки/чищення лобового скла
Очисник лобового скла з
регулятором інтервалу діїHI:швидкоLO:повільноINT:з інтерваламиOFF:вимкнено
Щоб здійснити один оберт, коли очисник скла вимкнено, перемістіть
важіль донизу в положення 1x.
Забороняється користуватися,
коли лобове скло обмерзло.
Вимкніть очисники.
Регульований інтервал роботи
очисника
Важіль очисника в положенні INT.
Поверніть колесо регулятора, щоб
відрегулювати частоту
промивання.
Очисник лобового скла з
датчиком дощуHI:швидкоLO:повільноAUTO:автоматичне чищення за
допомогою датчика дощуOFF:вимкнено
У режимі AUTO датчик дощу
визначає кількість води на
лобовому склі й автоматично
регулює частоту роботи очисників
лобового скла.
Щоб здійснити один оберт, коли очисник скла вимкнено, перемістіть
важіль донизу в положення 1x.

Прилади та органи управління103Забороняється користуватися,
коли лобове скло обмерзло.
Вимкніть очисники.
Регульована чутливість датчика
дощу
Важіль очисника в положенні
AUTO .
Поверніть колесо регулятора, щоб
відрегулювати чутливість датчика
дощу.
Підтримуйте чистоту датчика,
запобігаючи потраплянню на нього пилу, бруду та льоду.
Функція датчика дощу вмикається й
вимикається в меню персоналізації автомобіля.
Потрібні параметри можна вибрати в меню Налаштув. , I Автомобіль
інформаційного дисплея.
Інформаційний дисплей 3 134.
Персоналізація автомобіля 3 139.
Омивач лобового скла
Потягніть до себе важіль.
Промивна рідина розпилюється на
вітровому склі, після чого очисник витирає її за кілька рухів.
Рідина омивача 3 265.

104Прилади та органи управлінняСистема промивки/чищення заднього скла
Очисник заднього вікна
Щоб увімкнути очисник заднього
вікна, поверніть верхній ковпачок:
OFF:вимкненоINT:повторно-короткочасний
режим роботиON:безперервна робота
Забороняється користуватися,
коли заднє скло обмерзло.
Вимкніть очисники.
Після ввімкнення очисника
лобового скла та вибору задньої
передачі автоматично вмикається
очисник заднього скла.
Активація чи дезактивація цієї
функції може бути змінена в меню
Налаштув. на інформаційному
дисплеї.
Персоналізація автомобіля 3 139.
Омивач заднього вікна
Натисніть важіль.
Промивна рідина розпилюється на
задньому склі, після чого очисник витирає її за кілька рухів.
Система промивки заднього скла
дезактивується, коли рівень мийної
рідини стає низьким.
Рідина омивача 3 265.
Зовнішня температура
Падіння температури вказується
негайно, а її підвищення - через
деякий час.
Приклад показано на рисунку.

Прилади та органи управління105
Якщо зовнішня температура падає
до 3 °C, в інформаційному центрі
водія з’являється
попереджувальне повідомлення.
9 Попередження
Поверхня дороги вже може бути
покрита льодом, навіть якщо
дисплей вказує кілька градусів
вище 0 °C.
Годинник
Дата та час відображаються наінформаційному дисплеї.
Інформаційний дисплей 3 134.
Графічний інформаційний
дисплей
Натисніть MENU, щоб відкрити
відповідне меню.
Виберіть Час і дата .
Указати час
Виберіть Встановити час , щоб
перейти до відповідного підменю.
Виберіть Автовст. в нижній частині
екрана. Виберіть Увімк. - RDS або
Вимк. (вручну) .
Якщо вибрано Вимк. (вручну),
вкажіть години й хвилини.
Щоб вибрати формат часу,
натисніть кілька разів екранну
кнопку 12-24 год в нижній частині
екрана.
Якщо вибрано 12-годинний
формат, відображається третій стовпчик для вибору параметра
AM/PM (До/після полудня).
Виберіть потрібний пункт.
Указати дату
Виберіть Встановити дату , щоб
перейти до відповідного підменю.
Виберіть Автовст. в нижній частині
екрана. Виберіть Увімк. - RDS або
Вимк. (вручну) .
Якщо вибрано Вимк. (вручну),
вкажіть потрібну дату.
7'' Кольоровий інформаційний
дисплей
Натисніть ; і виберіть Параметри .
Оберіть Час і дата , щоб вивести на
екран відповідне підменю.

106Прилади та органи управління
Формат часу
Щоб обрати потрібний формат
часу, натисніть екранну кнопку 12
год або 24 год .
Формат дати
Щоб обрати потрібний формат
дати, виберіть Формат дати, а потім
виберіть потрібний варіант у
підменю.
Автоматичне налаштування
Щоб обрати режим встановлення
часу й дати - автоматичний чи
ручний - виберіть Автоматичне
налаштування .
Якщо час і дату потрібно
встановлювати автоматично,
виберіть Увімк. - RDS .
Якщо час і дату потрібно
встановлювати вручну, виберіть
Вимк. - вручну . Якщо для
параметра Автоматичне
налаштування обрано значення
Вимк. - вручну , у підменю
відображаються пункти
Налаштування часу і Налаштувати
дату .
Указати час і дату
Щоб встановити потрібний час і
дату, виберіть Налаштування часу
або Налаштувати дату .
Щоб вибрати потрібні значення,
натискайте + і -.
8'' Кольоровий інформаційний
дисплей
Натисніть ; і виберіть значок
Налаштув. .
Виберіть Час і дата .
Установлення часу
Виберіть Встановити час , щоб
перейти до відповідного підменю.
Виберіть Автоналаштуван. в
нижній частині екрана. Виберіть Увімкнене - RDS або Вимкнений -
вручну .
Якщо вибрано Вимкнений - вручну ,
вкажіть години й хвилини,
натискаючи n і o .
Щоб вибрати формат часу,
натисніть 12-24 г на екрані
праворуч.
Якщо вибрати формат 12-hour (12
год.), відображається третій
стовпчик для параметра AM/PM
(До/після полудня). Виберіть
потрібний пункт.

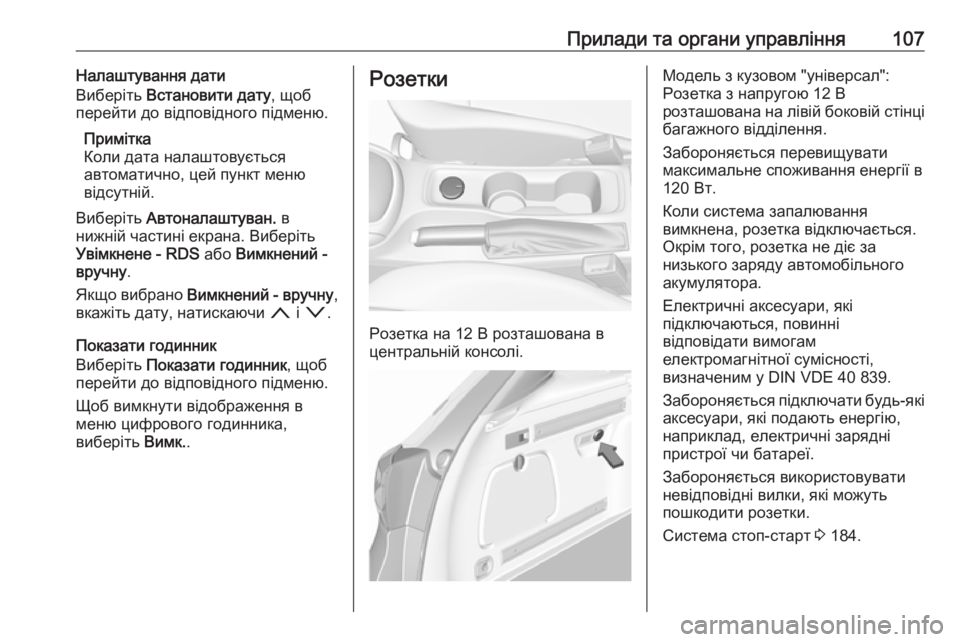

Прилади та органи управління107Налаштування дати
Виберіть Встановити дату , щоб
перейти до відповідного підменю.
Примітка
Коли дата налаштовується
автоматично, цей пункт меню відсутній.
Виберіть Автоналаштуван. в
нижній частині екрана. Виберіть Увімкнене - RDS або Вимкнений -
вручну .
Якщо вибрано Вимкнений - вручну ,
вкажіть дату, натискаючи n і o .
Показати годинник
Виберіть Показати годинник , щоб
перейти до відповідного підменю.
Щоб вимкнути відображення в
меню цифрового годинника,
виберіть Вимк..Розетки
Розетка на 12 В розташована в
центральній консолі.
Модель з кузовом "універсал":
Розетка з напругою 12 В
розташована на лівій боковій стінці
багажного відділення.
Забороняється перевищувати
максимальне споживання енергії в
120 Вт.
Коли система запалювання
вимкнена, розетка відключається.
Окрім того, розетка не діє за
низького заряду автомобільного
акумулятора.
Електричні аксесуари, які
підключаються, повинні
відповідати вимогам
електромагнітної сумісності,
визначеним у DIN VDE 40 839.
Забороняється підключати будь-які
аксесуари, які подають енергію,
наприклад, електричні зарядні
пристрої чи батареї.
Забороняється використовувати
невідповідні вилки, які можуть
пошкодити розетки.
Система стоп-старт 3 184.

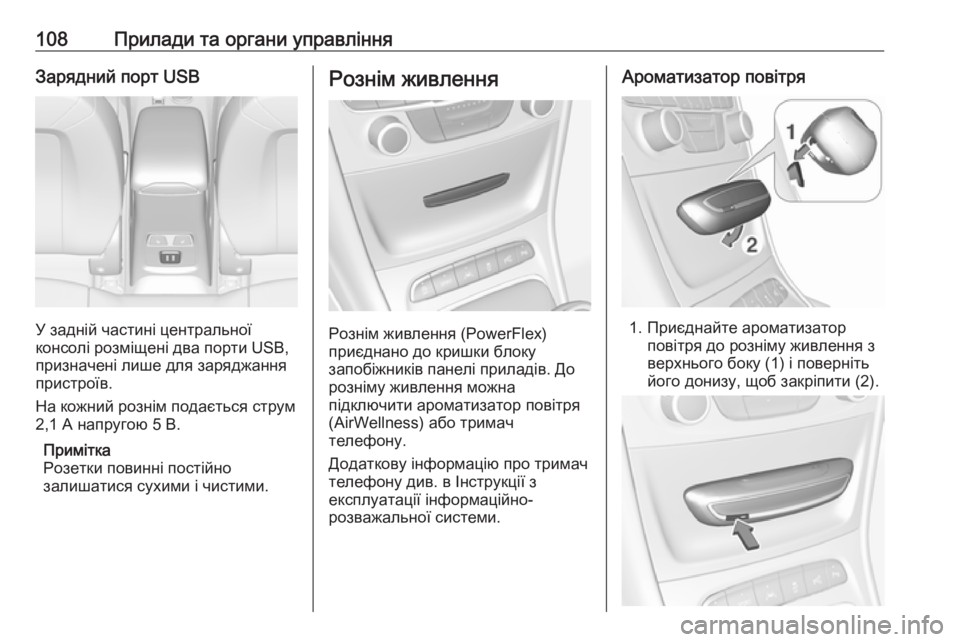

108Прилади та органи управлінняЗарядний порт USB
У задній частині центральної
консолі розміщені два порти USB,
призначені лише для заряджання
пристроїв.
На кожний рознім подається струм
2,1 А напругою 5 В.
Примітка
Розетки повинні постійно
залишатися сухими і чистими.
Рознім живлення
Рознім живлення (PowerFlex)
приєднано до кришки блоку
запобіжників панелі приладів. До
розніму живлення можна
підключити ароматизатор повітря
(AirWellness) або тримач
телефону.
Додаткову інформацію про тримач
телефону див. в Інструкції з
експлуатації інформаційно-
розважальної системи.
Ароматизатор повітря
1. Приєднайте ароматизатор повітря до розніму живлення з
верхнього боку (1) і поверніть
його донизу, щоб закріпити (2).
