Прилади та органи управління129Для вибору функцій та введення
числових значень використовуйте
Q і P .
Для вибору й підтвердження
функцій натискайте кнопку 9.
Після вибору сторінки головного
меню цей вибір зберігається доти,
доки не буде вибрана інша сторінка
головного меню. Для вибору
сторінок підменю натискайте P
або Q.
За потреби на екрані центру
інформації для водія
відображаються спливні
повідомлення автомобіля та
службові повідомлення. Для
підтвердження повідомлень
натискайте 9. Повідомлення
автомобіля 3 137.
Меню "Інформація щодо
пробігу/рівня пального", ;
або "Інформація"
Далі наведено повний список
сторінок, які можна відкривати в
меню "Інформація". У деяких
автомобілях певні функції можутьбути недоступними. На деяких
зображеннях певні функції
позначаються значками.
Для вибору сторінок можна
обертати коліщатко регулятора
або натискати кнопки Q і P :
● Лічильник щоденного пробігу 1/2 або А/В
● Середня витрата пального ● Середня швидкість
● Цифрова швидкість
● Пробіг без дозаправки пальним
● Миттєва витрата пального
● Час до заміни мастила
● Тиск у шинах
● Допоміжна система визначення дорожніх знаків
● Дистанція руху
● Таймер
● Зовнішня температура
На дисплеї спрощеної модифікації
сторінки "Термін експлуатації
мастила", "Тиск у шинах",
"Допоміжна система визначення
дорожніх знаків" і "Дистанція руху"відображаються в меню
"Інформація про автомобіль" - для
переходу до цього меню
виберіть ?.
Лічильник щоденного пробігу 1/2
або А/В
На одометрі відображається
відстань, пройдена автомобілем
після останнього скидання
показників.
Лічильник щоденного пробігу
реєструє пробіг до 9999 км, після
чого відлік знову починається з 0.
Щоб скинути показники на дисплеї
спрощеної модифікації, натискайте
протягом декількох секунд
SET/CLR .
Щоб скинути показники на дисплеї
вдосконаленої модифікації,
натискайте протягом декількох
секунд >, а потім на підтвердження
натисніть 9.
Вміст сторінок 1/А і 2/В з
інформацією лічильника
щоденного пробігу можна скидати окремо, коли відповідна сторінка
відображається на екрані.

130Прилади та органи управлінняСередня економія пальн.
Відображення середньої витрати
пального. Виміри можна обнулити у будь-який час, при цьому
обчислення розпочнеться із
вихідного значення.
Щоб скинути показники на екрані середнього рівня, натискайте
протягом декількох секунд
SET/CLR , а на екрані вищого рівня
спочатку слід натиснути >, а потім
підтвердити дію кнопкою 9.
Автомобілі з двопаливними
двигунами: Відображається
середня витрата пального для
вибраного режиму (стиснутий
природний газ або бензин).
Середня швидкість
Відображення середньої
швидкості. Показник можна скинути в будь-який час.
Щоб скинути показники на екрані
середнього рівня, натискайте
протягом декількох секунд
SET/CLR , а на екрані вищого рівня
спочатку слід натиснути >, а потім
підтвердити дію кнопкою 9.Цифрова швидкість
Відображення показників миттєвої
швидкості в цифровому форматі.
Пробіг без дозаправки пальним
Пробіг без дозаправки
обчислюється з урахуванням
поточного рівня та поточної
витрати пального. Дисплей показує
середні значення.
Після дозаправки пробіг через
короткий проміжок часу
оновлюється автоматично.
Коли рівень у паливному баку
занизький, на екрані
відображається повідомлення і засвічується контрольний
індикатор Y у датчику рівня
пального.
Якщо паливний бак потрібно
заправити негайно, відображене
попередження не зникає з екрана.
Окрім цього, блимає контрольний
індикатор Y у датчику рівня
пального 3 124.Запас пального в одиницях
відстані, двопаливний двигун
Відображення приблизного
загального запасу пального в
одиницях відстані для кожної
ємності з пальним (стиснутий
природний газ у балоні та бензин у паливному баку). Про низький
рівень того чи іншого пального
свідчить позначка Low (Низький
рівень) у відповідному розділі.

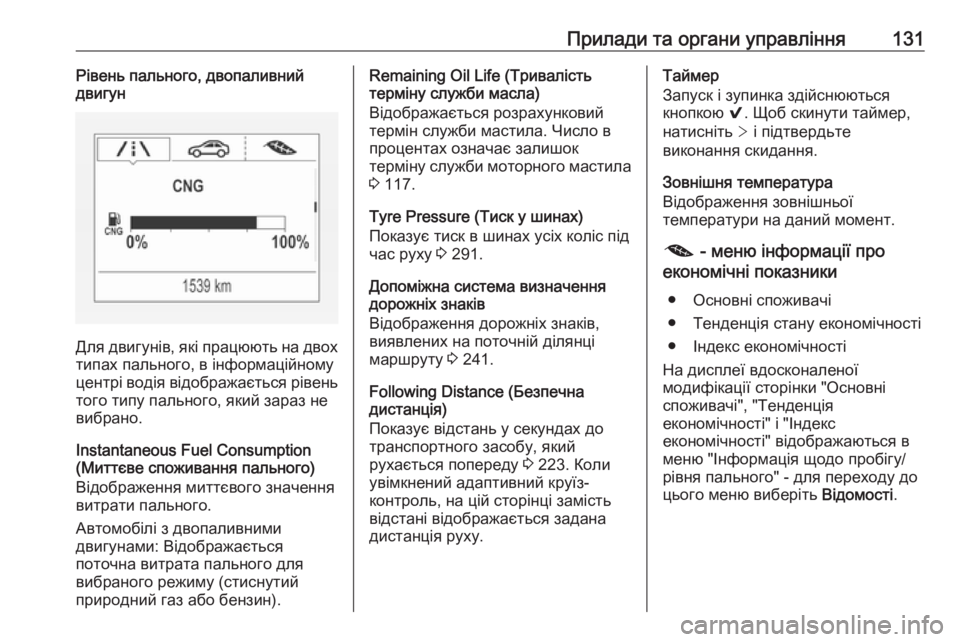

Прилади та органи управління131Рівень пального, двопаливний
двигун
Для двигунів, які працюють на двох
типах пального, в інформаційному
центрі водія відображається рівень
того типу пального, який зараз не
вибрано.
Instantaneous Fuel Consumption
(Миттєве споживання пального)
Відображення миттєвого значення
витрати пального.
Автомобілі з двопаливними
двигунами: Відображається
поточна витрата пального для
вибраного режиму (стиснутий
природний газ або бензин).
Remaining Oil Life (Тривалість
терміну служби масла)
Відображається розрахунковий
термін служби мастила. Число в
процентах означає залишок
терміну служби моторного мастила 3 117.
Tyre Pressure (Тиск у шинах)
Показує тиск в шинах усіх коліс під
час руху 3 291.
Допоміжна система визначення
дорожніх знаків
Відображення дорожніх знаків,
виявлених на поточній ділянці
маршруту 3 241.
Following Distance (Безпечна
дистанція)
Показує відстань у секундах до
транспортного засобу, який
рухається попереду 3 223. Коли
увімкнений адаптивний круїз-
контроль, на цій сторінці замість
відстані відображається задана
дистанція руху.Таймер
Запуск і зупинка здійснюються
кнопкою 9. Щоб скинути таймер,
натисніть > і підтвердьте
виконання скидання.
Зовнішня температура
Відображення зовнішньої
температури на даний момент.
@ - меню інформації про
економічні показники
● Основні споживачі
● Тенденція стану економічності
● Індекс економічності
На дисплеї вдосконаленої
модифікації сторінки "Основні
споживачі", "Тенденція
економічності" і "Індекс
економічності" відображаються в
меню "Інформація щодо пробігу/
рівня пального" - для переходу до
цього меню виберіть Відомості.

132Прилади та органи управлінняTop Consumers (Основні
споживачі)
Список найбільших увімкнених
споживачів, що забезпечують ваш
комфорт, позначається у
низхідному порядку. Також
позначається потенціал економії
пального.
Якщо поїздки відбуваються
нечасто, для збільшення
навантаження на двигун
автоматично вмикається система
підігріву заднього вікна. У такому
випадку заднє вікно з підігрівом без втручання водія вказується як одинз найбільших споживачів.Economy Trend (Економічний
режим)
Показує середній рівень
споживання для останніх 50 км.
Заповнені сегменти позначають
споживання з інтервалом
оновлення 5 км та відображають
вплив топографії або стилю
водіння на споживання пального.
Індекс економічності
На шкалі економічності показаний
поточний рівень витрати пального.
Для економії пального
використовуйте такий стиль
водіння, щоб заповнені сегменти
залишатися в межах зони Есо. Чим більше сегментів заповнені, тимвище рівень споживання пального.
Водночас вказується середній
рівень споживання пального.
Меню Аудіо Меню "Аудіосистема" призначене
для пошуку музики, користування
списком улюбленого та вибору
джерела звуку.
Див. інструкція з експлуатації
інформаційно-розважальної
системи.
Меню Телефон
В меню "Телефон" можна здійснювати телефонні виклики і
керувати ними, переглядати список контактів та налаштовувати
користування гарнітурою.
Див. інструкція з експлуатації
інформаційно-розважальної
системи.
Меню Навігація
Меню "Навігація" призначене для
супроводження під час поїздки.

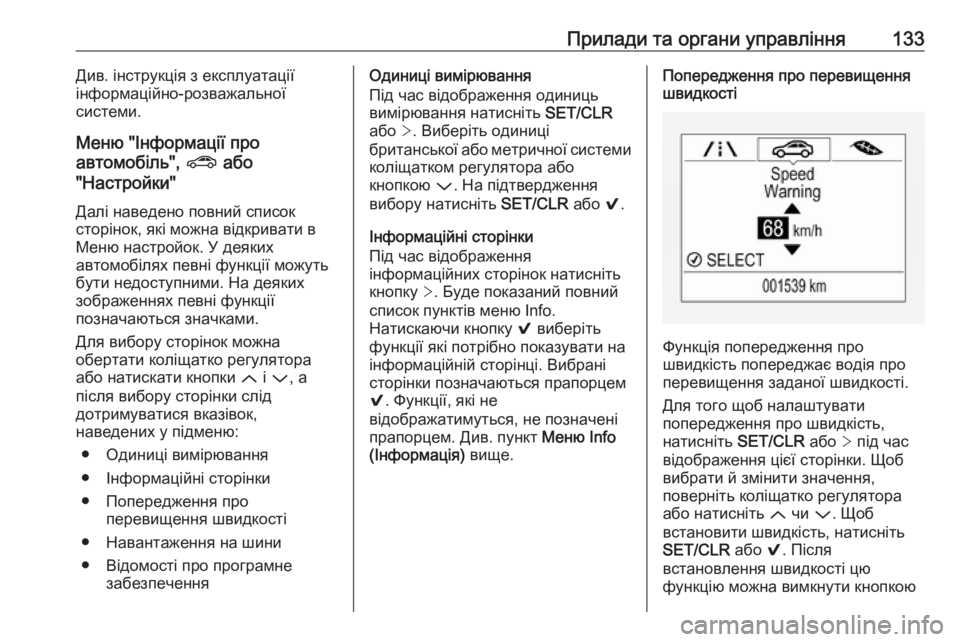

Прилади та органи управління133Див. інструкція з експлуатації
інформаційно-розважальної
системи.
Меню "Інформації про
автомобіль", ? або
"Настройки"
Далі наведено повний список
сторінок, які можна відкривати в
Меню настройок. У деяких
автомобілях певні функції можуть
бути недоступними. На деяких
зображеннях певні функції
позначаються значками.
Для вибору сторінок можна
обертати коліщатко регулятора
або натискати кнопки Q і P , а
після вибору сторінки слід
дотримуватися вказівок,
наведених у підменю:
● Одиниці вимірювання
● Інформаційні сторінки
● Попередження про перевищення швидкості
● Навантаження на шини
● Відомості про програмне забезпеченняОдиниці вимірювання
Під час відображення одиниць
вимірювання натисніть SET/CLR
або >. Виберіть одиниці
британської або метричної системи коліщатком регулятора або
кнопкою P. На підтвердження
вибору натисніть SET/CLR або 9.
Інформаційні сторінки
Під час відображення
інформаційних сторінок натисніть
кнопку >. Буде показаний повний
список пунктів меню Info.
Натискаючи кнопку 9 виберіть
функції які потрібно показувати на
інформаційній сторінці. Вибрані
сторінки позначаються прапорцем
9 . Функції, які не
відображатимуться, не позначені
прапорцем. Див. пункт Меню Info
(Інформація) вище.Попередження про перевищення
швидкості
Функція попередження про
швидкість попереджає водія про
перевищення заданої швидкості.
Для того щоб налаштувати
попередження про швидкість,
натисніть SET/CLR або > під час
відображення цієї сторінки. Щоб
вибрати й змінити значення,
поверніть коліщатко регулятора
або натисніть Q чи P. Щоб
встановити швидкість, натисніть
SET/CLR або 9. Після
встановлення швидкості цю
функцію можна вимкнути кнопкою

134Прилади та органи управлінняSET/CLR або 9 під час
відображення цієї сторінки. В разі
перевищення встановленого
обмеження швидкості
відображається спливне
повідомлення і лунає звуковий
сигнал.
Tyre Load (Навантаження на шину)
Можна вибирати категорію тиску в шинах відповідно до фактичного
значення тиску 3 291.
Відомості про програмне
забезпечення
Відображається інформація про
програмне забезпечення з
відкритим кодом.
Сервісний режим ("Валет")Доступ деяких водіїв до певних
функцій центру інформації для
водія або інформаційного дисплею
можна обмежити.
Сервісний режим ("Валет") можна
ввімкнути й вимкнути в підменю
меню Налаштув. персоналізації
автомобіля.
Персоналізація автомобіля 3 139.Додаткову інформацію див. в
Інструкції з експлуатації
інформаційно-розважальної
системи.
Інформаційний дисплей Інформаційний дисплей
знаходиться поруч із панеллю
приладів.
У залежності від конфігурації
автомобіля, він устаткований
● Графічний інформаційний
дисплей
або
● Кольоровий інформаційний
дисплей розміром 7'' із
сенсорним екраном
або
● Кольоровий інформаційний
дисплей розміром 8'' із
сенсорним екраном
Цей автомобіль оснащений
кольоровим інформаційним
дисплеєм із сенсорним екраном
розміром 7'' .Цей автомобіль оснащений
кольоровим інформаційним
дисплеєм із сенсорним екраном
розміром 8'' .
На інформаційному дисплеї може відображатися така інформація:
● час 3 105
● зовнішня температура 3 104
● дата 3 105
● інформаційно-розважальна система (див. опис у посібнику
до інформаційно-розважальної
системи)
● індикація камери заднього виду 3 239
● індикація вказівок системи допомоги під час паркування
3 228
● навігація (див. опис у посібнику
до інформаційно-розважальної
системи)
● системні повідомлення
● параметри для персоналізації автомобіля 3 139

Прилади та органи управління135Графічний інформаційнийдисплей
X : увімкнення дисплея.
Щоб перейти до головного меню,
натисніть MENU.
Щоб вибрати сторінку меню,
поверніть MENU.
MENU : підтвердження вибору.
BACK : вихід з меню без зміни
настройок.
Кольоровий інформаційний
дисплей 7''
Вибір меню та параметрів
Доступ до функцій і параметрів
можна отримати на дисплеї.
X : увімкнення дисплея.
; : відображення головної
сторінки.
Торкніться значка потрібного
меню.
На підтвердження вибору
торкніться відповідного значка.
Щоб повернутися до меню вищого
рівня, торкніться 9.
;: повернення до головної
сторінки.
Додаткову інформацію див. в
Інструкції з експлуатації
інформаційно-розважальної
системи.
Персоналізація автомобіля 3 139.
Кольоровий інформаційний
дисплей 8''
Вибір меню та параметрів
Передбачені три способи
керування дисплеєм:
● за допомогою кнопок, розташованих знизу дисплея
● дотиками пальця до сенсорного екрана
● за допомогою функції розпізнавання мовлення

136Прилади та органи управлінняКерування за допомогою кнопок
X: увімкнення дисплея.
; : відображення головної
сторінки.
Щоб вибрати значок меню чи
функцію або прокрутити список
підменю, поверніть MENU.
MENU : підтвердження вибору.
BACK : вихід з меню без зміни
настройок.
; : повернення до головної
сторінки.
Додаткову інформацію див. в
Інструкції з експлуатації
інформаційно-розважальної
системи.Керування за допомогою
сенсорного екрана
Дисплей має бути увімкнений
кнопкою X. Щоб вибрати головну
сторінку, натисніть ;.
Щоб вибрати на екрані значок
меню або функцію, торкніться їх
пальцем.
Для прокрутки довгого списку
підменю вгору/вниз потягніть його
пальцем.
На підтвердження вибору певної
функції або елемента, торкніться їх
пальцем.
q (екранна): вихід з меню без
зміни параметрів.
; : повернення до головної
сторінки.
Додаткову інформацію див. в
Інструкції з експлуатації
інформаційно-розважальної
системи.Розпізнавання мовлення
Опис міститься в інструкції з
експлуатації інформаційно-
розважальної системи.
Персоналізація автомобіля 3 139.
Сервісний режим ("Валет") Доступ деяких водіїв до певних
функцій центру інформації для
водія або інформаційного дисплею
можна обмежити.
Сервісний режим ("Валет") можна
ввімкнути й вимкнути в підменю
меню Налаштув. персоналізації
автомобіля.
Персоналізація автомобіля 3 139.
Додаткову інформацію наведено в
інструкції з експлуатації
інформаційно-розважальної
системи.

Прилади та органи управління137Повідомлення
автомобіля
Повідомлення відображаються в
інформаційному центрі для водія і
часом супроводжуються
попереджувальними звуковими
сигналами.
Для підтвердження повідомлення
на дисплеї середнього рівня
натисніть SET/CLR на важелі
перемикання сигналів повороту.
Для підтвердження повідомлення
на дисплеї вищого рівня натисніть
9 на кермі.
Повідомлення автомобіля й
службові повідомлення
Повідомлення автомобіля
відображаються як текст.
Дотримуйтеся інструкцій,
наведених у повідомленнях.
Повідомлення на кольоровому
інформаційному дисплеї
Крім того, деякі важливі
повідомлення можуть з'являтися
на кольоровому інформаційному
дисплеї. Окремі повідомлення
відображаються лише декілька
секунд.
Попереджувальні звукові сигнали
Під час запуску двигуна чи
водіння
Тільки один попереджувальний
сигнал пролунає за один раз.
Попереджувальний звуковий
сигнал при непристебнутих пасках
безпеки має пріоритет перед
іншими попереджувальними
звуковими сигналами.
● Якщо пасок безпеки не пристібнутий.
● Якщо дверцята чи багажник не повністю зачинені під час
запуску двигуна.

138Прилади та органи управління● Якщо перевищено певнушвидкість з увімкненим
стоянковим гальмом.
● Якщо адаптивний круїз- контроль вимикається
автоматично.
● Якщо дистанція до автомобіля попереду занадто мала.
● Якщо досягнуте встановлене обмеження швидкості або
можлива межа швидкості.
● Якщо в центрі інформації водія
відображається
попереджувальне
повідомлення.
● Якщо в салоні автомобіля немає електронного ключа.
● Якщо система допомоги під час
паркування виявляє об'єкт.
● У разі ненавмисної зміни смуги
руху.● Якщо досягнуто максимального рівня
заповнення сажового фільтра
для дизельного пального.
● Якщо функція системи безпеки
багажного відділення з
електроприводом виявить в
зоні руху перешкоду.
Коли автомобіль
припаркований і/чи дверцята
водія відчинені
● Із увімкненими зовнішніми ліхтарями.
При спрацюванні автостопу ● При відчиненні дверцят водія.
● Якщо не виконано будь-яку з умов для автоматичного
запуску.
Заряд батареї В разі зниження заряду
автомобільного акумулятора в
центрі інформації для водія
відображається попередження.1. Вимкніть усі споживачі електроенергії, які не пов'язанііз безпекою руху, такі як підігрів
сидінь, обігрів заднього скла чи
інші основні споживачі.
2. Зарядіть автомобільний акумулятор, проїхавши певну
відстань, або ж за допомогою
зарядного пристрою.
Попереджувальне повідомлення
або код зникнуть після того, як
двигун буде двічі запущений за
нормального рівня напруги.
Якщо не вдається зарядити
акумулятор, слід звернутися на
СТО для усунення неполадки.
