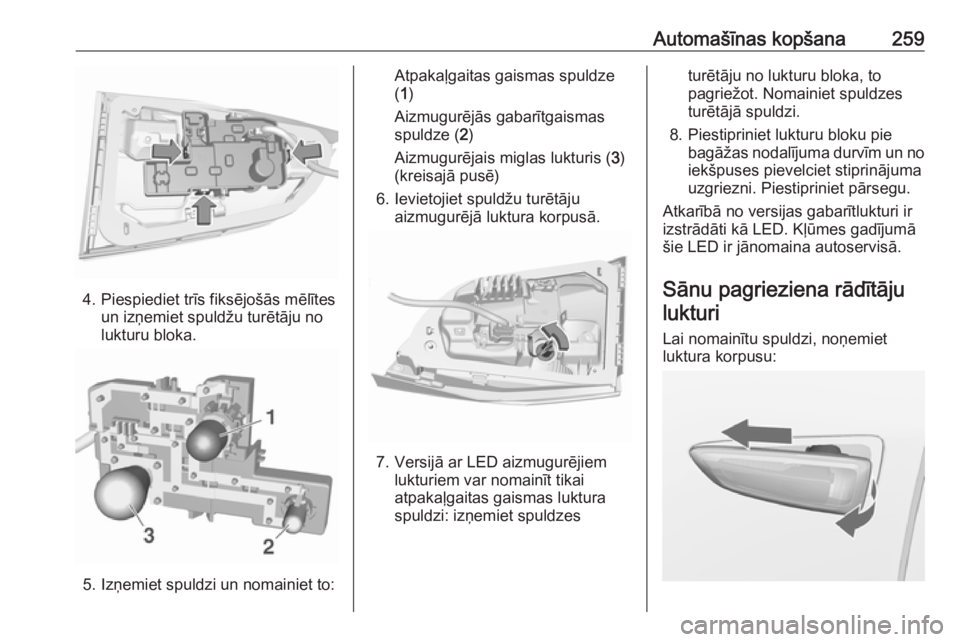

Automašīnas kopšana259
4. Piespiediet trīs fiksējošās mēlītesun izņemiet spuldžu turētāju no
lukturu bloka.
5. Izņemiet spuldzi un nomainiet to:
Atpakaļgaitas gaismas spuldze
( 1 )
Aizmugurējās gabarītgaismas
spuldze ( 2)
Aizmugurējais miglas lukturis ( 3)
(kreisajā pusē)
6. Ievietojiet spuldžu turētāju aizmugurējā luktura korpusā.
7. Versijā ar LED aizmugurējiemlukturiem var nomainīt tikai
atpakaļgaitas gaismas luktura
spuldzi: izņemiet spuldzes
turētāju no lukturu bloka, to
pagriežot. Nomainiet spuldzes
turētājā spuldzi.
8. Piestipriniet lukturu bloku pie bagāžas nodalījuma durvīm un no
iekšpuses pievelciet stiprinājuma
uzgriezni. Piestipriniet pārsegu.
Atkarībā no versijas gabarītlukturi ir
izstrādāti kā LED. Kļūmes gadījumā
šie LED ir jānomaina autoservisā.
Sānu pagrieziena rādītājulukturi
Lai nomainītu spuldzi, noņemiet
luktura korpusu:

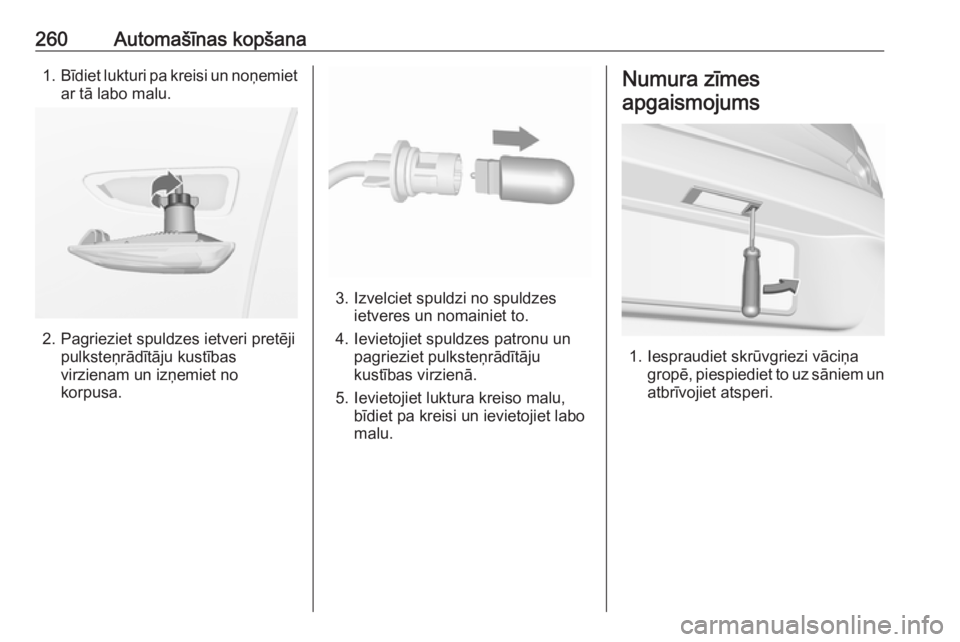

260Automašīnas kopšana1.Bīdiet lukturi pa kreisi un noņemiet
ar tā labo malu.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet no
korpusa.
3. Izvelciet spuldzi no spuldzes ietveres un nomainiet to.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Ievietojiet luktura kreiso malu, bīdiet pa kreisi un ievietojiet labo
malu.
Numura zīmes
apgaismojums
1. Iespraudiet skrūvgriezi vāciņa gropē, piespiediet to uz sāniem unatbrīvojiet atsperi.

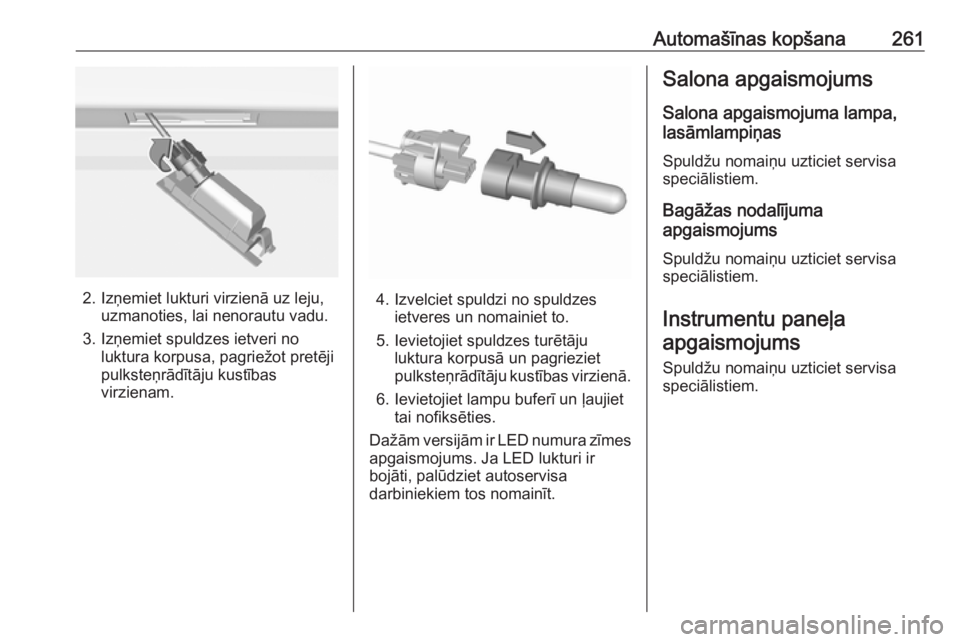

Automašīnas kopšana261
2. Izņemiet lukturi virzienā uz leju,uzmanoties, lai nenorautu vadu.
3. Izņemiet spuldzes ietveri no luktura korpusa, pagriežot pretēji
pulksteņrādītāju kustības virzienam.4. Izvelciet spuldzi no spuldzes ietveres un nomainiet to.
5. Ievietojiet spuldzes turētāju luktura korpusā un pagrieziet
pulksteņrādītāju kustības virzienā.
6. Ievietojiet lampu buferī un ļaujiet tai nofiksēties.
Dažām versijām ir LED numura zīmes apgaismojums. Ja LED lukturi ir
bojāti, palūdziet autoservisa
darbiniekiem tos nomainīt.
Salona apgaismojums
Salona apgaismojuma lampa,
lasāmlampiņas
Spuldžu nomaiņu uzticiet servisa
speciālistiem.
Bagāžas nodalījuma
apgaismojums
Spuldžu nomaiņu uzticiet servisa
speciālistiem.
Instrumentu paneļa apgaismojums
Spuldžu nomaiņu uzticiet servisa
speciālistiem.

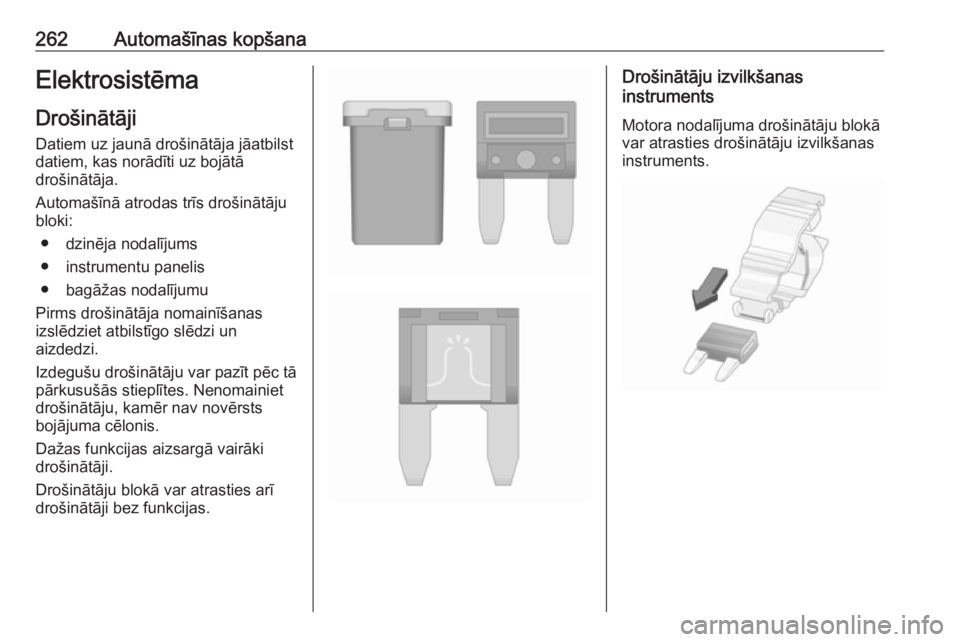

262Automašīnas kopšanaElektrosistēma
Drošinātāji Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas trīs drošinātāju
bloki:
● dzinēja nodalījums
● instrumentu panelis
● bagāžas nodalījumu
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Izdegušu drošinātāju var pazīt pēc tā
pārkusušās stieplītes. Nenomainiet
drošinātāju, kamēr nav novērsts
bojājuma cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.
Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.Drošinātāju izvilkšanas
instruments
Motora nodalījuma drošinātāju blokā
var atrasties drošinātāju izvilkšanas
instruments.

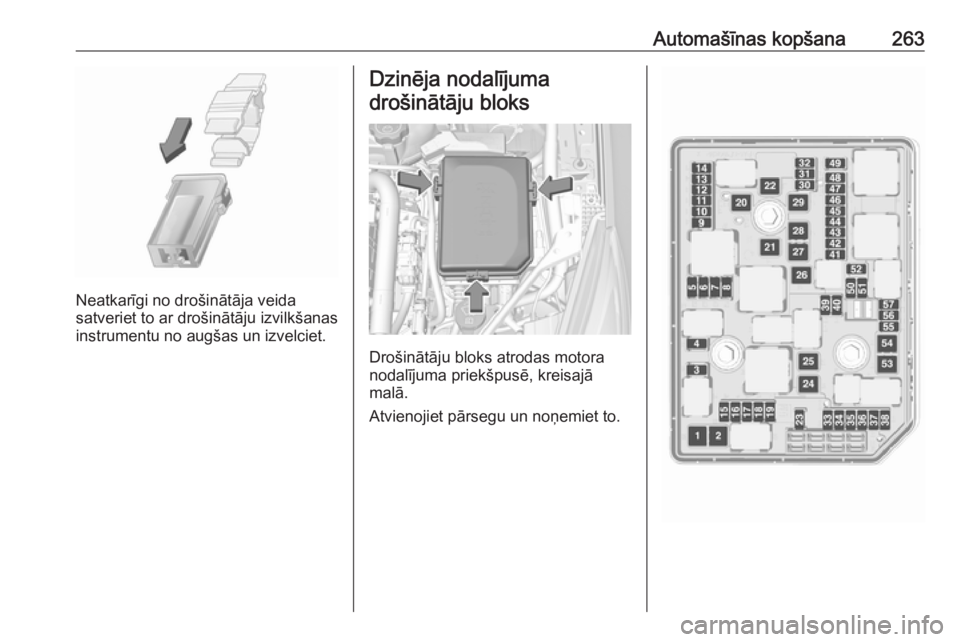

Automašīnas kopšana263
Neatkarīgi no drošinātāja veida
satveriet to ar drošinātāju izvilkšanas
instrumentu no augšas un izvelciet.
Dzinēja nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas motora
nodalījuma priekšpusē, kreisajā
malā.
Atvienojiet pārsegu un noņemiet to.

264Automašīnas kopšanaNr.Elektriskā ķēde1Starteris2Starteris3Izplūdes gāzu sensors4Motora vadības modulis5Dzinēja funkcijas6Pārnesumkārbas vadības
modulis7–8Motora vadības modulis9Klimata kontroles sistēma10Dīzeļdzinēja izplūdes sistēma11Bagāžas nodalījuma durvju
aizslēgšanas sistēma, transmi‐
sija12Sēdekļa gurnu masāžas funkcija13Papildu elektriskais dzesēšanas
šķidruma sūknis14Dīzeļdzinēja izplūdes sistēma15Izplūdes gāzu sensors16Degvielas iesmidzināšana17Degvielas iesmidzināšana18Dīzeļdzinēja izplūdes sistēma19Dīzeļdzinēja izplūdes sistēmaNr.Elektriskā ķēde20–21Maiņstrāvas/līdzstrāvas pārvei‐
dotājs22ABS23Apskalotāja sistēma vējstiklam
un aizmugurējam logam24–25Dīzeļdegvielas sildītājs26Pārnesumkārbas vadības
modulis27Bagāžas nodalījuma durvju elek‐ triskās vadības modulis28–29Aizmugurējā stikla apsilde30Spoguļu atkausēšana31–32Līdzstrāvas pārveidotājs/LED
displejs/elektriskais sildītājs/
klimata kontroles sistēma/kvēl‐
sveču kontrollers33Pretaizdzīšanas signalizācija34Signāltaure35Elektriskā kontaktligzda
bagāžas nodalījumāNr.Elektriskā ķēde36Labais tālās gaismas lukturis
(halogēnu)/labais tuvās gaismas
lukturis (LED)37Kreisās puses tālā gaisma (halo‐ gēnu)38LED priekšējais lukturis/
priekšējo lukturu gaismas kūļa
augstuma automātiska regulē‐
šana39Priekšējie miglas lukturi40OnStar41Ūdens degvielā sensors/ūdens
sūknis42Priekšējo lukturu gaismas kūļa
augstuma manuālā regulēšana43Degvielas sūknis44Atpakaļskata kamera/salona
atpakaļskata spogulis/piekabes
modulis45LED kreisais priekšējais lukturis/ kreisā priekšējā luktura gaismaskūļa augstuma automātiska
regulēšana46Kontrolmērinstrumentu panelis47Stūres statņa bloķētājs

Automašīnas kopšana265Nr.Elektriskā ķēde48Aizmugurējā stikla tīrītājs49–50LED labais priekšējais lukturis/
labā priekšējā luktura gaismas
kūļa augstuma automātiska
regulēšana51Kreisais tuvās gaismas lukturis
(LED)52Dzinēja vadības modulis/pārne‐
sumkārbas vadības modulis53–54Vējstikla tīrītāji55Dīzeļdzinēja izplūdes sistēma56–57–
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts var gadīties darbības
traucējumi.
Instrumentu paneļa
drošības bloks
Drošinātāju bloks atrodas aiz
pārsega.
Pavelciet pārsegu un noņemiet to.
Automašīnās ar strāvas savienotāju:
Ja drošinātāju pārsegam ir strāvas
savienotājs, tas ir jānoņem,
izmantojot adapteri un skrūvgriezi.
Adapteris ir noglabāts cimdu
nodalījumā 3 75. Skrūvgriezis ir
noglabāts bagāžas nodalījumā
3 269.
Piestipriniet adapteri strāvas
savienotājam.

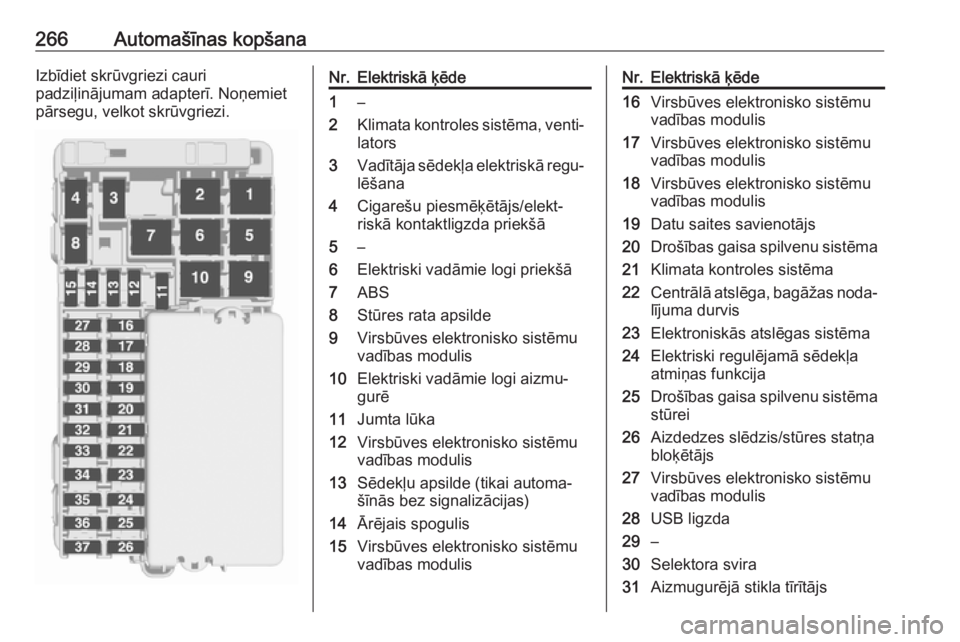

266Automašīnas kopšanaIzbīdiet skrūvgriezi cauri
padziļinājumam adapterī. Noņemiet
pārsegu, velkot skrūvgriezi.Nr.Elektriskā ķēde1–2Klimata kontroles sistēma, venti‐ lators3Vadītāja sēdekļa elektriskā regu‐
lēšana4Cigarešu piesmēķētājs/elekt‐
riskā kontaktligzda priekšā5–6Elektriski vadāmie logi priekšā7ABS8Stūres rata apsilde9Virsbūves elektronisko sistēmu
vadības modulis10Elektriski vadāmie logi aizmu‐
gurē11Jumta lūka12Virsbūves elektronisko sistēmu
vadības modulis13Sēdekļu apsilde (tikai automa‐
šīnās bez signalizācijas)14Ārējais spogulis15Virsbūves elektronisko sistēmu
vadības modulisNr.Elektriskā ķēde16Virsbūves elektronisko sistēmu
vadības modulis17Virsbūves elektronisko sistēmu
vadības modulis18Virsbūves elektronisko sistēmu
vadības modulis19Datu saites savienotājs20Drošības gaisa spilvenu sistēma21Klimata kontroles sistēma22Centrālā atslēga, bagāžas noda‐
lījuma durvis23Elektroniskās atslēgas sistēma24Elektriski regulējamā sēdekļa
atmiņas funkcija25Drošības gaisa spilvenu sistēma
stūrei26Aizdedzes slēdzis/stūres statņa
bloķētājs27Virsbūves elektronisko sistēmu
vadības modulis28USB ligzda29–30Selektora svira31Aizmugurējā stikla tīrītājs

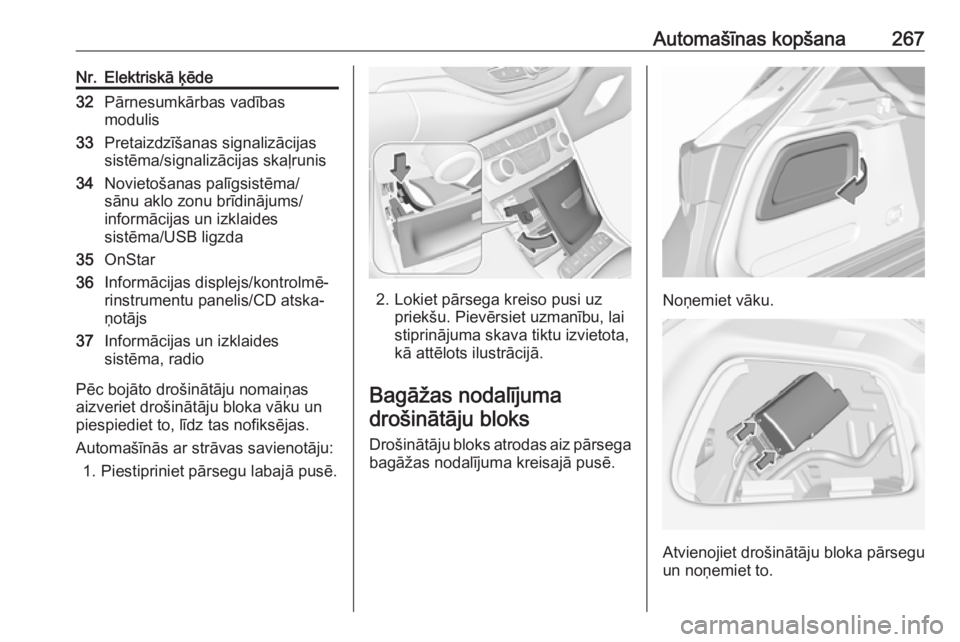

Automašīnas kopšana267Nr.Elektriskā ķēde32Pārnesumkārbas vadības
modulis33Pretaizdzīšanas signalizācijas
sistēma/signalizācijas skaļrunis34Novietošanas palīgsistēma/
sānu aklo zonu brīdinājums/
informācijas un izklaides
sistēma/USB ligzda35OnStar36Informācijas displejs/kontrolmē‐
rinstrumentu panelis/CD atska‐
ņotājs37Informācijas un izklaides
sistēma, radio
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Automašīnās ar strāvas savienotāju: 1. Piestipriniet pārsegu labajā pusē.
2. Lokiet pārsega kreiso pusi uz priekšu. Pievērsiet uzmanību, laistiprinājuma skava tiktu izvietota,kā attēlots ilustrācijā.
Bagāžas nodalījuma drošinātāju bloks
Drošinātāju bloks atrodas aiz pārsega bagāžas nodalījuma kreisajā pusē.Noņemiet vāku.
Atvienojiet drošinātāju bloka pārsegu
un noņemiet to.

268Automašīnas kopšanaNr.Elektriskā ķēde1–2Maiņstrāvas/līdzstrāvas inver‐tors3Piekabes modulis4Pasažiera sēdekļa elektriskā
regulēšana5–6Distances brīdinājuma modulis7–8–9Aizmugurējo sēdekļu apsilde
(automašīnās bez signalizā‐
cijas)10Tehniskā apkope11–12Priekšējo sēdekļu apsilde (auto‐
mašīnās ar signalizāciju)13Aizmugurējo sēdekļu apsilde
(automašīnās ar signalizāciju)14Aizdedzi15Sēdekļu ventilācija16Piekabes kontaktligzda17Piekabes kontaktligzdaNr.Elektriskā ķēde18–19–20–21Aizmugurējā sēdekļa elektriska
nolocīšana22Elektriski vadāmās bagāžas
nodalījuma durvis
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Papildu drošinātāji atrodas netālu no
automašīnas akumulatora.
