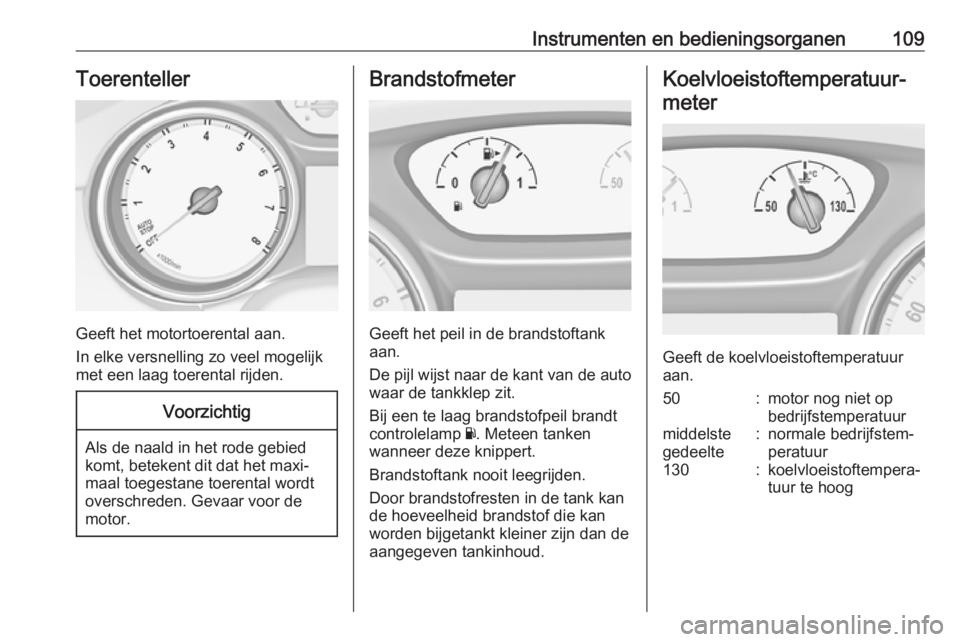

Instrumenten en bedieningsorganen109Toerenteller
Geeft het motortoerental aan.
In elke versnelling zo veel mogelijk met een laag toerental rijden.
Voorzichtig
Als de naald in het rode gebied
komt, betekent dit dat het maxi‐
maal toegestane toerental wordt
overschreden. Gevaar voor de
motor.
Brandstofmeter
Geeft het peil in de brandstoftank
aan.
De pijl wijst naar de kant van de auto
waar de tankklep zit.
Bij een te laag brandstofpeil brandt
controlelamp Y. Meteen tanken
wanneer deze knippert.
Brandstoftank nooit leegrijden.
Door brandstofresten in de tank kan
de hoeveelheid brandstof die kan
worden bijgetankt kleiner zijn dan de
aangegeven tankinhoud.
Koelvloeistoftemperatuur‐
meter
Geeft de koelvloeistoftemperatuur
aan.
50:motor nog niet op
bedrijfstemperatuurmiddelste
gedeelte:normale bedrijfstem‐
peratuur130:koelvloeistoftempera‐
tuur te hoog

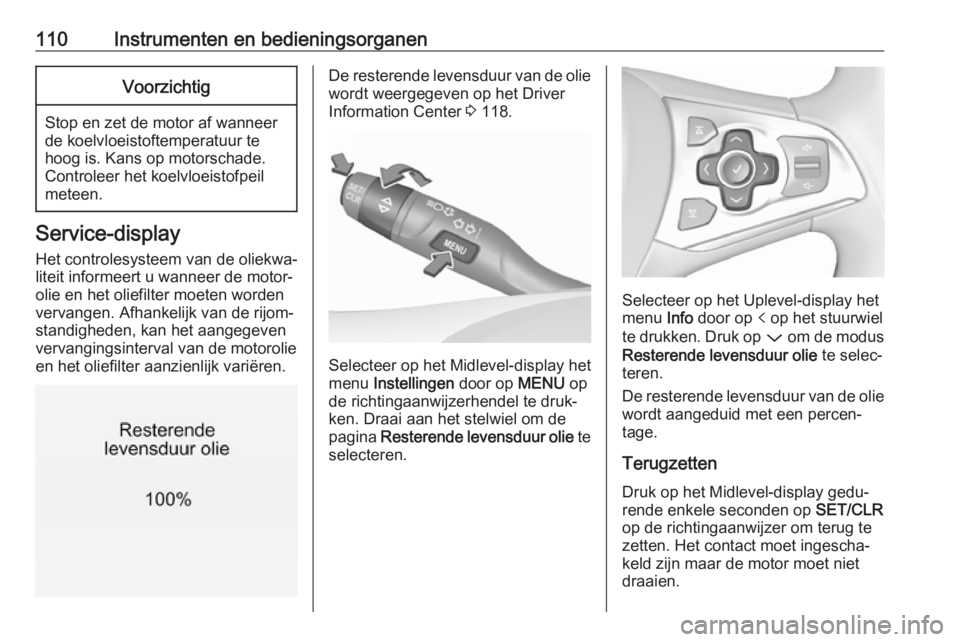

110Instrumenten en bedieningsorganenVoorzichtig
Stop en zet de motor af wanneer
de koelvloeistoftemperatuur te
hoog is. Kans op motorschade.
Controleer het koelvloeistofpeil
meteen.
Service-display
Het controlesysteem van de oliekwa‐
liteit informeert u wanneer de motor‐
olie en het oliefilter moeten worden
vervangen. Afhankelijk van de rijom‐
standigheden, kan het aangegeven vervangingsinterval van de motorolie
en het oliefilter aanzienlijk variëren.
De resterende levensduur van de olie wordt weergegeven op het Driver
Information Center 3 118.
Selecteer op het Midlevel-display het
menu Instellingen door op MENU op
de richtingaanwijzerhendel te druk‐
ken. Draai aan het stelwiel om de
pagina Resterende levensduur olie te
selecteren.
Selecteer op het Uplevel-display het menu Info door op p op het stuurwiel
te drukken. Druk op P om de modus
Resterende levensduur olie te selec‐
teren.
De resterende levensduur van de olie wordt aangeduid met een percen‐
tage.
Terugzetten Druk op het Midlevel-display gedu‐
rende enkele seconden op SET/CLR
op de richtingaanwijzer om terug te
zetten. Het contact moet ingescha‐
keld zijn maar de motor moet niet
draaien.

Instrumenten en bedieningsorganen111Druk op het Uplevel-display op > op
het stuurwiel om de onderliggende
map te openen. Selecteer Reset en
bevestig dit door gedurende enkele
seconden op 9 te drukken. Het
contact moet ingeschakeld zijn maar de motor moet niet draaien.
Bij het verversen van de olie moet het
systeem altijd worden teruggezet om
goed te kunnen werken. De hulp van
een werkplaats inroepen.
Volgende onderhoudsbeurt Wanneer het systeem heeft berekend
dat de gebruiksduur van de motorolie is verstreken, verschijnt Motorolie
spoedig verversen op het Driver Infor‐
mation Center. Laat de motorolie en
het oliefilter binnen een week of
500 km door een werkplaats vervan‐
gen (wat het eerst voorkomt).
Service-informatie 3 284.
Controlelampen
De beschreven controlelampen zijn
niet in alle auto's aanwezig. Deze
beschrijving geldt voor alle instru‐
mentuitvoeringen. Afhankelijk van deuitrusting kan de plaats van de
controlelampjes variëren. Bij het
inschakelen van de ontsteking lichten de meeste controlelampen korte tijd
op bij wijze van functietest.
Betekenis kleuren controlelampen:rood:gevaar, belangrijke herinne‐
ringgeel:waarschuwing, aanwijzing,
storinggroen:inschakelbevestigingblauw:inschakelbevestigingwit:inschakelbevestiging
Kijk naar alle controlelampjes op de
verschillende instrumentengroepen
3 104.
Richtingaanwijzer
O brandt of knippert groen.
Brandt korte tijd De parkeerlichten zijn ingeschakeld.
Knippert
Een richtingaanwijzer of de alarm‐
knipperlichten zijn geactiveerd.
Snel knipperen: richtingaanwijzer of
bijbehorende zekering defect, rich‐
tingaanwijzer aanhanger defect.
Gloeilamp vervangen 3 242, zeke‐
ringen 3 252.
Richtingaanwijzers 3 146.
Gordelverklikker
Gordelverklikker op de
voorstoelen
X van de bestuurdersstoel brandt of
knippert rood op de instrumenten‐
groep.
k van de passagiersstoel voorin
brandt of knippert rood op de dakcon‐ sole wanneer de stoel bezet is.

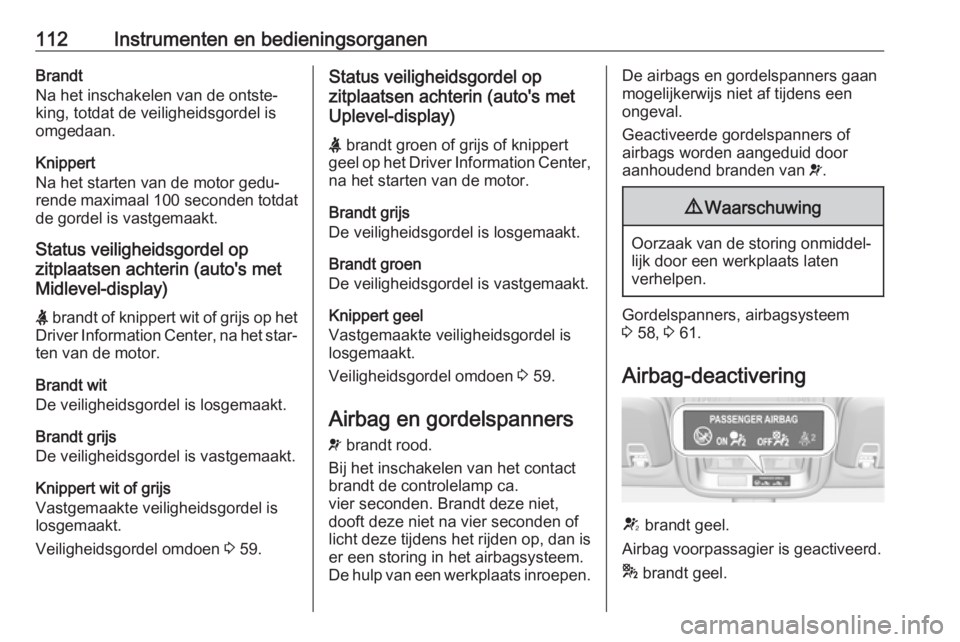

112Instrumenten en bedieningsorganenBrandt
Na het inschakelen van de ontste‐
king, totdat de veiligheidsgordel is
omgedaan.
Knippert
Na het starten van de motor gedu‐
rende maximaal 100 seconden totdat
de gordel is vastgemaakt.
Status veiligheidsgordel op
zitplaatsen achterin (auto's met
Midlevel-display)
X brandt of knippert wit of grijs op het
Driver Information Center, na het star‐ ten van de motor.
Brandt wit
De veiligheidsgordel is losgemaakt.
Brandt grijs
De veiligheidsgordel is vastgemaakt.
Knippert wit of grijs
Vastgemaakte veiligheidsgordel is
losgemaakt.
Veiligheidsgordel omdoen 3 59.Status veiligheidsgordel op
zitplaatsen achterin (auto's met
Uplevel-display)
X brandt groen of grijs of knippert
geel op het Driver Information Center,
na het starten van de motor.
Brandt grijs
De veiligheidsgordel is losgemaakt.
Brandt groen
De veiligheidsgordel is vastgemaakt.
Knippert geel
Vastgemaakte veiligheidsgordel is
losgemaakt.
Veiligheidsgordel omdoen 3 59.
Airbag en gordelspanners
v brandt rood.
Bij het inschakelen van het contact
brandt de controlelamp ca.
vier seconden. Brandt deze niet,
dooft deze niet na vier seconden of
licht deze tijdens het rijden op, dan is
er een storing in het airbagsysteem.
De hulp van een werkplaats inroepen.De airbags en gordelspanners gaan
mogelijkerwijs niet af tijdens een
ongeval.
Geactiveerde gordelspanners of airbags worden aangeduid door
aanhoudend branden van v.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten
verhelpen.
Gordelspanners, airbagsysteem
3 58, 3 61.
Airbag-deactivering
V brandt geel.
Airbag voorpassagier is geactiveerd.
* brandt geel.

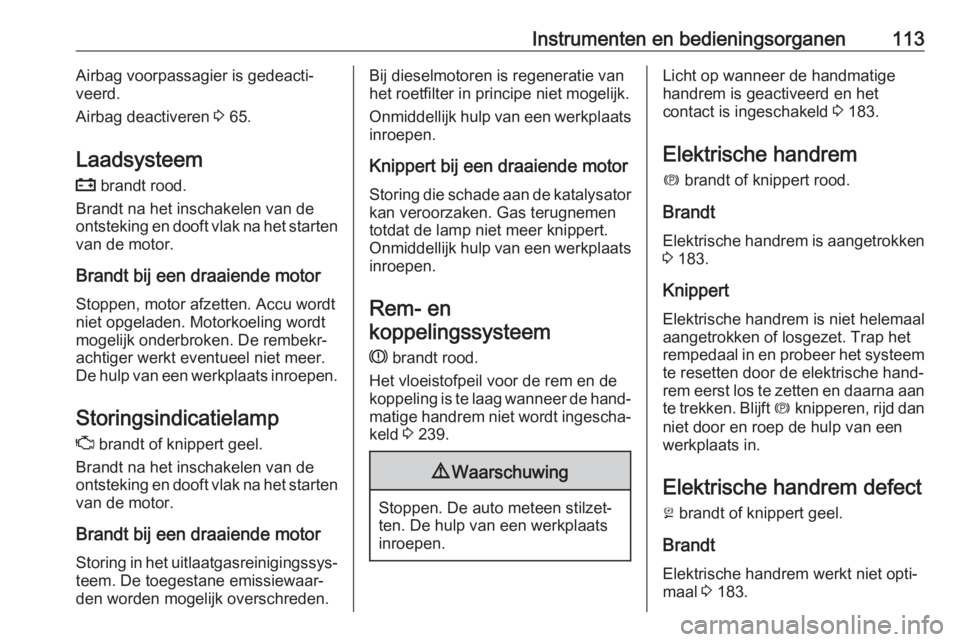

Instrumenten en bedieningsorganen113Airbag voorpassagier is gedeacti‐
veerd.
Airbag deactiveren 3 65.
Laadsysteem p brandt rood.
Brandt na het inschakelen van de
ontsteking en dooft vlak na het starten van de motor.
Brandt bij een draaiende motor Stoppen, motor afzetten. Accu wordt
niet opgeladen. Motorkoeling wordt
mogelijk onderbroken. De rembekr‐
achtiger werkt eventueel niet meer.
De hulp van een werkplaats inroepen.
Storingsindicatielamp
Z brandt of knippert geel.
Brandt na het inschakelen van de
ontsteking en dooft vlak na het starten van de motor.
Brandt bij een draaiende motor
Storing in het uitlaatgasreinigingssys‐ teem. De toegestane emissiewaar‐den worden mogelijk overschreden.Bij dieselmotoren is regeneratie van
het roetfilter in principe niet mogelijk.
Onmiddellijk hulp van een werkplaats
inroepen.
Knippert bij een draaiende motor
Storing die schade aan de katalysator kan veroorzaken. Gas terugnemen
totdat de lamp niet meer knippert.
Onmiddellijk hulp van een werkplaats inroepen.
Rem- en
koppelingssysteem
R brandt rood.
Het vloeistofpeil voor de rem en de koppeling is te laag wanneer de hand‐ matige handrem niet wordt ingescha‐
keld 3 239.9 Waarschuwing
Stoppen. De auto meteen stilzet‐
ten. De hulp van een werkplaats
inroepen.
Licht op wanneer de handmatige handrem is geactiveerd en het
contact is ingeschakeld 3 183.
Elektrische handrem m brandt of knippert rood.
Brandt
Elektrische handrem is aangetrokken 3 183.
Knippert
Elektrische handrem is niet helemaal
aangetrokken of losgezet. Trap het
rempedaal in en probeer het systeem
te resetten door de elektrische hand‐
rem eerst los te zetten en daarna aan
te trekken. Blijft m knipperen, rijd dan
niet door en roep de hulp van een
werkplaats in.
Elektrische handrem defect j brandt of knippert geel.
Brandt
Elektrische handrem werkt niet opti‐ maal 3 183.

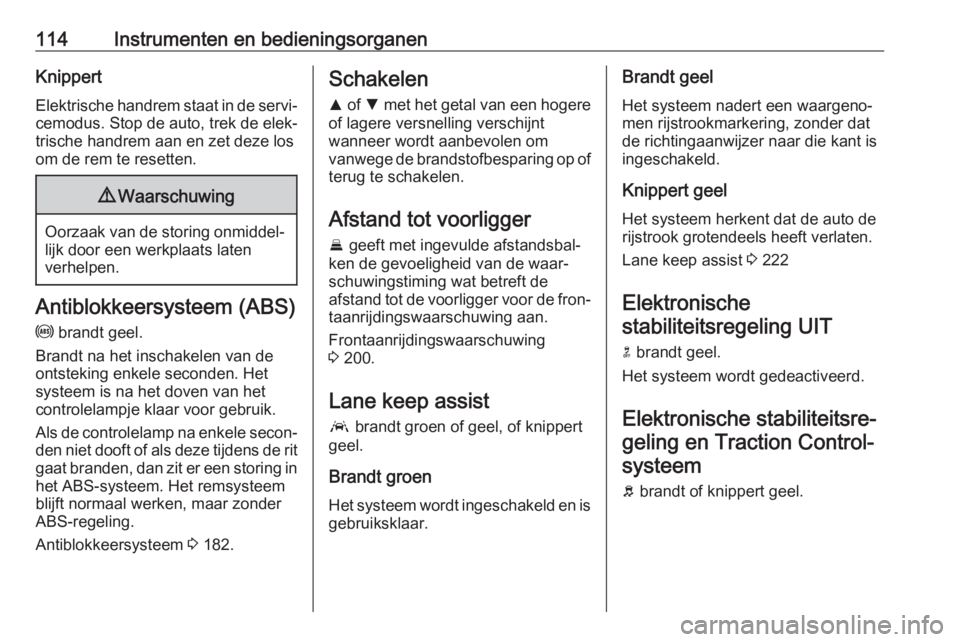

114Instrumenten en bedieningsorganenKnippert
Elektrische handrem staat in de servi‐ cemodus. Stop de auto, trek de elek‐
trische handrem aan en zet deze los
om de rem te resetten.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten
verhelpen.
Antiblokkeersysteem (ABS)
u brandt geel.
Brandt na het inschakelen van de
ontsteking enkele seconden. Het
systeem is na het doven van het
controlelampje klaar voor gebruik.
Als de controlelamp na enkele secon‐
den niet dooft of als deze tijdens de rit gaat branden, dan zit er een storing inhet ABS-systeem. Het remsysteem
blijft normaal werken, maar zonder ABS-regeling.
Antiblokkeersysteem 3 182.
Schakelen
R of S met het getal van een hogere
of lagere versnelling verschijnt
wanneer wordt aanbevolen om
vanwege de brandstofbesparing op of
terug te schakelen.
Afstand tot voorligger E geeft met ingevulde afstandsbal‐
ken de gevoeligheid van de waar‐
schuwingstiming wat betreft de
afstand tot de voorligger voor de fron‐
taanrijdingswaarschuwing aan.
Frontaanrijdingswaarschuwing
3 200.
Lane keep assist a brandt groen of geel, of knippert
geel.
Brandt groen Het systeem wordt ingeschakeld en is
gebruiksklaar.Brandt geel
Het systeem nadert een waargeno‐
men rijstrookmarkering, zonder dat
de richtingaanwijzer naar die kant is
ingeschakeld.
Knippert geel
Het systeem herkent dat de auto de
rijstrook grotendeels heeft verlaten.
Lane keep assist 3 222
Elektronische
stabiliteitsregeling UIT
n brandt geel.
Het systeem wordt gedeactiveerd.
Elektronische stabiliteitsre‐geling en Traction Control- systeem
b brandt of knippert geel.

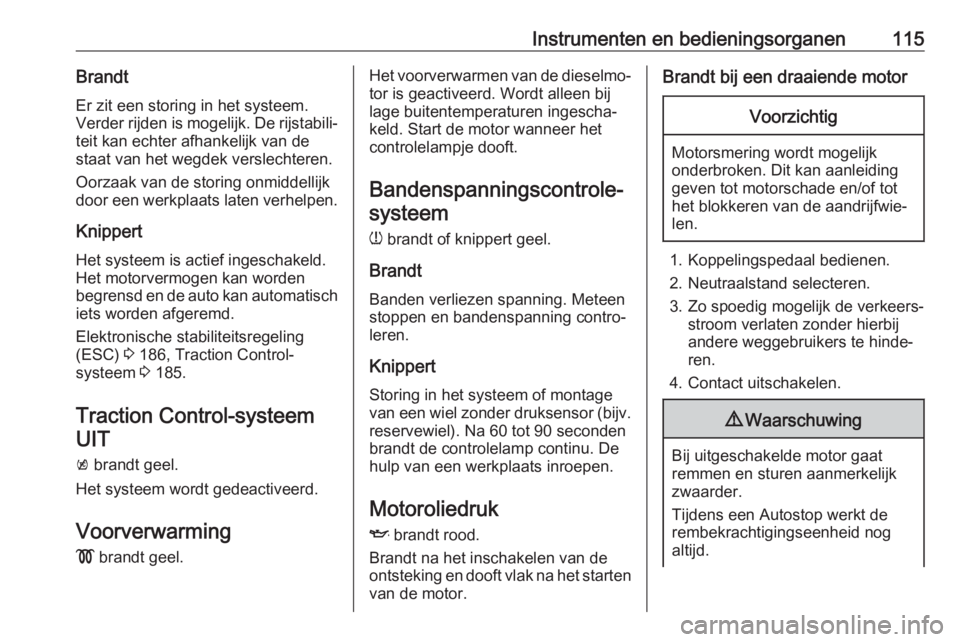

Instrumenten en bedieningsorganen115BrandtEr zit een storing in het systeem.
Verder rijden is mogelijk. De rijstabili‐ teit kan echter afhankelijk van de
staat van het wegdek verslechteren.
Oorzaak van de storing onmiddellijk
door een werkplaats laten verhelpen.
Knippert
Het systeem is actief ingeschakeld.
Het motorvermogen kan worden
begrensd en de auto kan automatisch iets worden afgeremd.
Elektronische stabiliteitsregeling
(ESC) 3 186, Traction Control-
systeem 3 185.
Traction Control-systeem
UIT
k brandt geel.
Het systeem wordt gedeactiveerd.
Voorverwarming ! brandt geel.Het voorverwarmen van de dieselmo‐
tor is geactiveerd. Wordt alleen bij
lage buitentemperaturen ingescha‐
keld. Start de motor wanneer het
controlelampje dooft.
Bandenspanningscontrole‐systeem
w brandt of knippert geel.
Brandt Banden verliezen spanning. Meteen
stoppen en bandenspanning contro‐
leren.
Knippert
Storing in het systeem of montage
van een wiel zonder druksensor (bijv. reservewiel). Na 60 tot 90 seconden
brandt de controlelamp continu. De
hulp van een werkplaats inroepen.
Motoroliedruk
I brandt rood.
Brandt na het inschakelen van de ontsteking en dooft vlak na het starten van de motor.Brandt bij een draaiende motorVoorzichtig
Motorsmering wordt mogelijk
onderbroken. Dit kan aanleiding
geven tot motorschade en/of tot
het blokkeren van de aandrijfwie‐ len.
1. Koppelingspedaal bedienen.
2. Neutraalstand selecteren.
3. Zo spoedig mogelijk de verkeers‐ stroom verlaten zonder hierbij
andere weggebruikers te hinde‐
ren.
4. Contact uitschakelen.
9 Waarschuwing
Bij uitgeschakelde motor gaat
remmen en sturen aanmerkelijk zwaarder.
Tijdens een Autostop werkt de
rembekrachtigingseenheid nog
altijd.

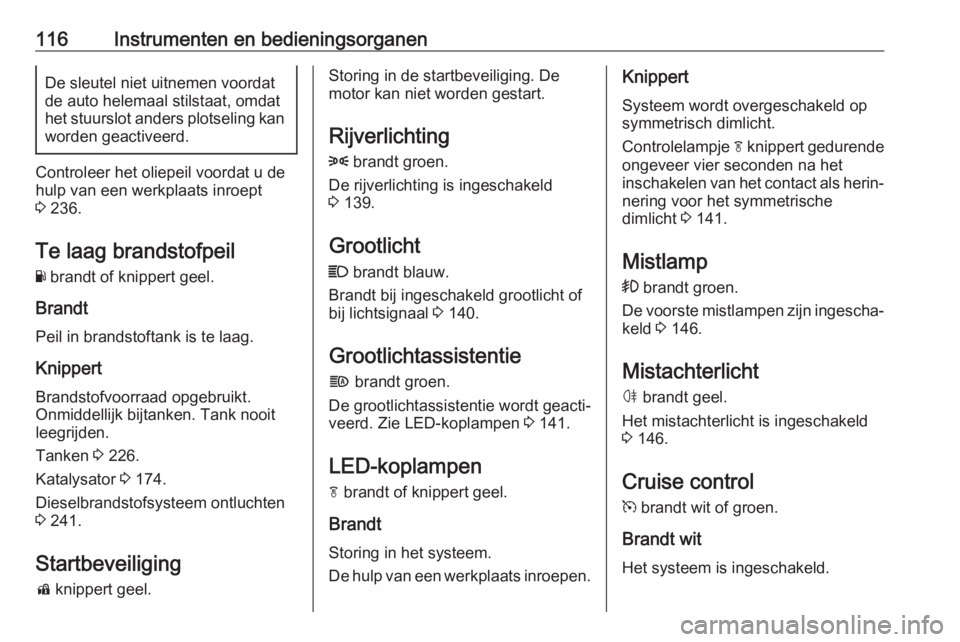

116Instrumenten en bedieningsorganenDe sleutel niet uitnemen voordat
de auto helemaal stilstaat, omdat
het stuurslot anders plotseling kan worden geactiveerd.
Controleer het oliepeil voordat u de
hulp van een werkplaats inroept
3 236.
Te laag brandstofpeil Y brandt of knippert geel.
Brandt Peil in brandstoftank is te laag.
Knippert
Brandstofvoorraad opgebruikt.
Onmiddellijk bijtanken. Tank nooit
leegrijden.
Tanken 3 226.
Katalysator 3 174.
Dieselbrandstofsysteem ontluchten
3 241.
Startbeveiliging d knippert geel.
Storing in de startbeveiliging. De
motor kan niet worden gestart.
Rijverlichting 8 brandt groen.
De rijverlichting is ingeschakeld
3 139.
Grootlicht C brandt blauw.
Brandt bij ingeschakeld grootlicht of
bij lichtsignaal 3 140.
Grootlichtassistentie
f brandt groen.
De grootlichtassistentie wordt geacti‐
veerd. Zie LED-koplampen 3 141.
LED-koplampen
f brandt of knippert geel.
Brandt Storing in het systeem.
De hulp van een werkplaats inroepen.Knippert
Systeem wordt overgeschakeld op
symmetrisch dimlicht.
Controlelampje f knippert gedurende
ongeveer vier seconden na het inschakelen van het contact als herin‐
nering voor het symmetrische
dimlicht 3 141.
Mistlamp > brandt groen.
De voorste mistlampen zijn ingescha‐
keld 3 146.
Mistachterlicht
ø brandt geel.
Het mistachterlicht is ingeschakeld
3 146.
Cruise control
m brandt wit of groen.
Brandt wit
Het systeem is ingeschakeld.

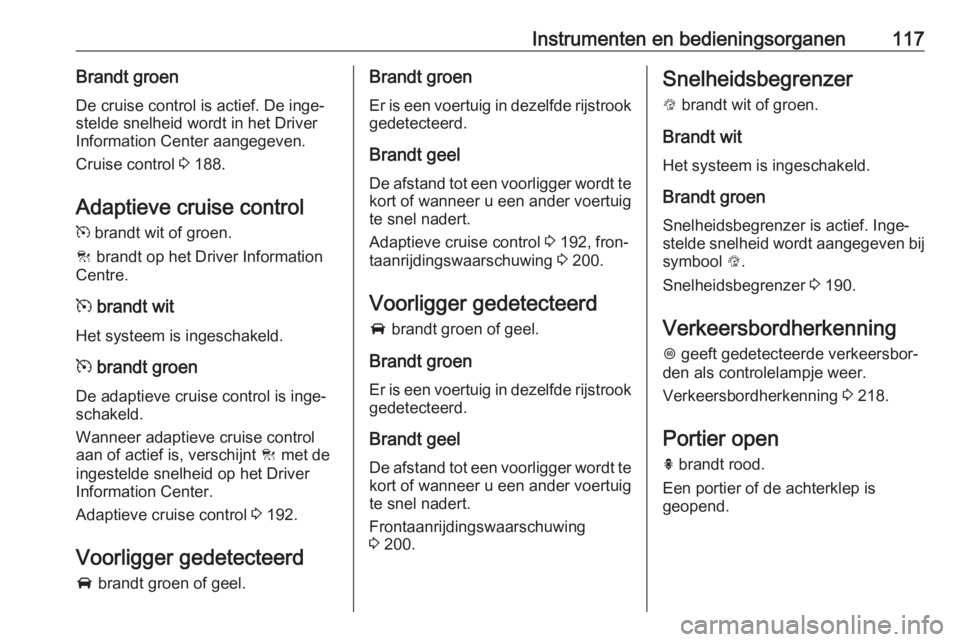

Instrumenten en bedieningsorganen117Brandt groenDe cruise control is actief. De inge‐
stelde snelheid wordt in het Driver
Information Center aangegeven.
Cruise control 3 188.
Adaptieve cruise control
m brandt wit of groen.
C brandt op het Driver Information
Centre.
m brandt wit
Het systeem is ingeschakeld.
m brandt groen
De adaptieve cruise control is inge‐
schakeld.
Wanneer adaptieve cruise control
aan of actief is, verschijnt C met de
ingestelde snelheid op het Driver
Information Center.
Adaptieve cruise control 3 192.
Voorligger gedetecteerd A brandt groen of geel.Brandt groen
Er is een voertuig in dezelfde rijstrookgedetecteerd.
Brandt geel
De afstand tot een voorligger wordt te kort of wanneer u een ander voertuig
te snel nadert.
Adaptieve cruise control 3 192, fron‐
taanrijdingswaarschuwing 3 200.
Voorligger gedetecteerd A brandt groen of geel.
Brandt groen
Er is een voertuig in dezelfde rijstrook gedetecteerd.
Brandt geelDe afstand tot een voorligger wordt te
kort of wanneer u een ander voertuig
te snel nadert.
Frontaanrijdingswaarschuwing
3 200.Snelheidsbegrenzer
L brandt wit of groen.
Brandt wit
Het systeem is ingeschakeld.
Brandt groen
Snelheidsbegrenzer is actief. Inge‐
stelde snelheid wordt aangegeven bij
symbool L.
Snelheidsbegrenzer 3 190.
Verkeersbordherkenning
L geeft gedetecteerde verkeersbor‐
den als controlelampje weer.
Verkeersbordherkenning 3 218.
Portier open
h brandt rood.
Een portier of de achterklep is
geopend.

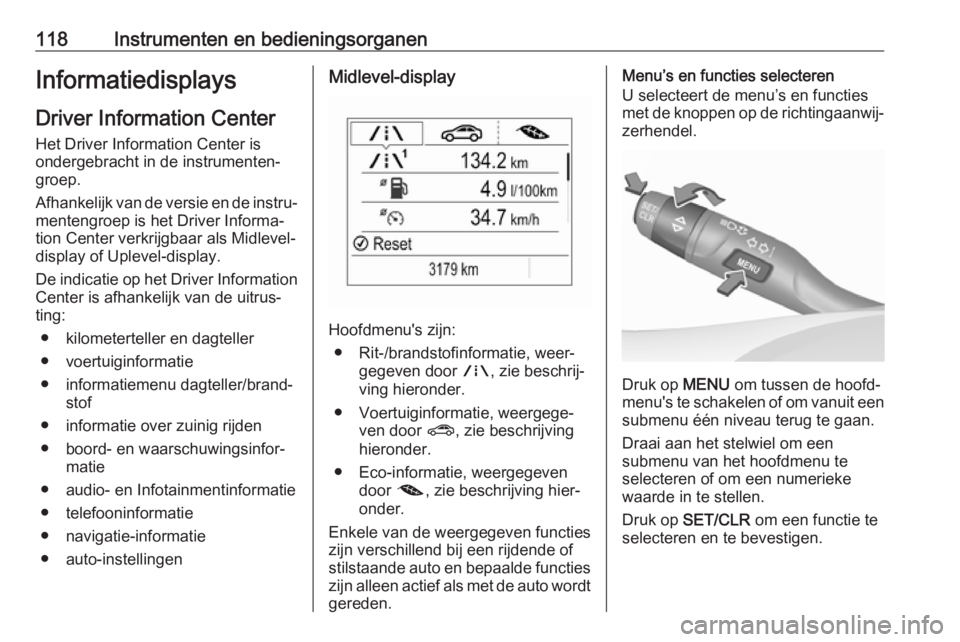

118Instrumenten en bedieningsorganenInformatiedisplaysDriver Information Center
Het Driver Information Center is
ondergebracht in de instrumenten‐
groep.
Afhankelijk van de versie en de instru‐
mentengroep is het Driver Informa‐
tion Center verkrijgbaar als Midlevel-
display of Uplevel-display.
De indicatie op het Driver Information Center is afhankelijk van de uitrus‐
ting:
● kilometerteller en dagteller
● voertuiginformatie
● informatiemenu dagteller/brand‐ stof
● informatie over zuinig rijden
● boord- en waarschuwingsinfor‐ matie
● audio- en Infotainmentinformatie
● telefooninformatie
● navigatie-informatie
● auto-instellingenMidlevel-display
Hoofdmenu's zijn: ● Rit-/brandstofinformatie, weer‐ gegeven door ;, zie beschrij‐
ving hieronder.
● Voertuiginformatie, weergege‐ ven door ?, zie beschrijving
hieronder.
● Eco-informatie, weergegeven door @, zie beschrijving hier‐
onder.
Enkele van de weergegeven functies zijn verschillend bij een rijdende of
stilstaande auto en bepaalde functies
zijn alleen actief als met de auto wordt gereden.
Menu’s en functies selecteren
U selecteert de menu’s en functies
met de knoppen op de richtingaanwij‐ zerhendel.
Druk op MENU om tussen de hoofd‐
menu's te schakelen of om vanuit een
submenu één niveau terug te gaan.
Draai aan het stelwiel om een
submenu van het hoofdmenu te
selecteren of om een numerieke
waarde in te stellen.
Druk op SET/CLR om een functie te
selecteren en te bevestigen.
