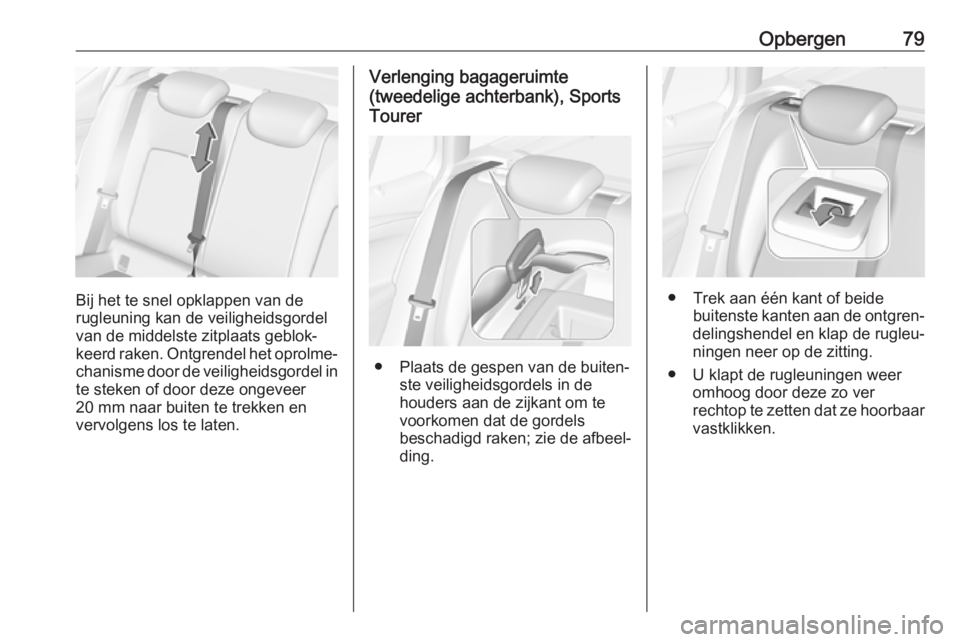

Page 81 of 321
Opbergen79
Bij het te snel opklappen van de
rugleuning kan de veiligheidsgordel
van de middelste zitplaats geblok‐
keerd raken. Ontgrendel het oprolme‐ chanisme door de veiligheidsgordel in
te steken of door deze ongeveer
20 mm naar buiten te trekken en
vervolgens los te laten.
Verlenging bagageruimte
(tweedelige achterbank), Sports
Tourer
● Plaats de gespen van de buiten‐ ste veiligheidsgordels in de
houders aan de zijkant om te
voorkomen dat de gordels
beschadigd raken; zie de afbeel‐
ding.
● Trek aan één kant of beide buitenste kanten aan de ontgren‐
delingshendel en klap de rugleu‐
ningen neer op de zitting.
● U klapt de rugleuningen weer omhoog door deze zo ver
rechtop te zetten dat ze hoorbaar vastklikken.

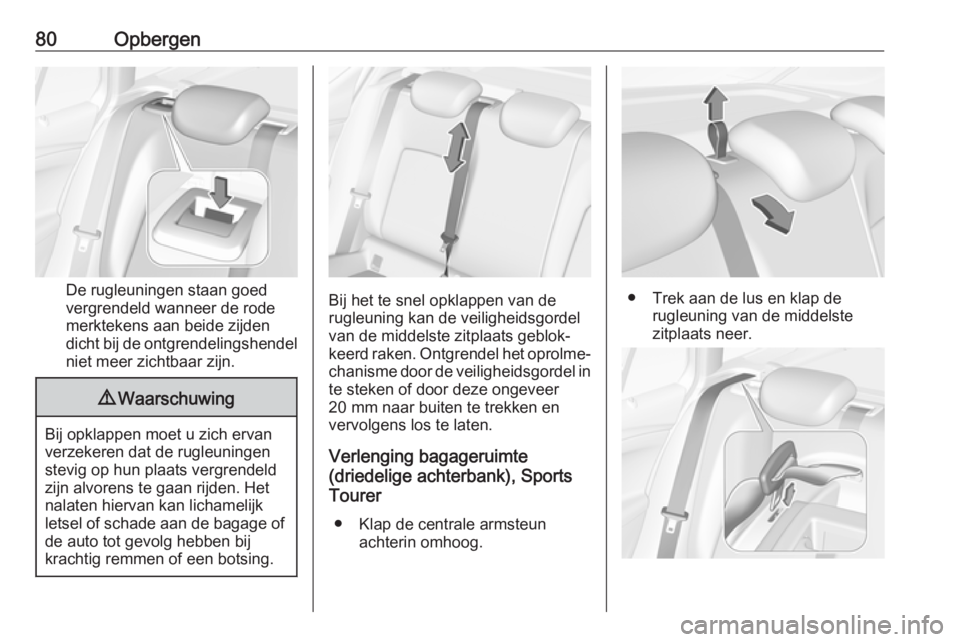

Page 82 of 321
80Opbergen
De rugleuningen staan goed
vergrendeld wanneer de rode
merktekens aan beide zijden
dicht bij de ontgrendelingshendel niet meer zichtbaar zijn.
9 Waarschuwing
Bij opklappen moet u zich ervan
verzekeren dat de rugleuningen
stevig op hun plaats vergrendeld
zijn alvorens te gaan rijden. Het
nalaten hiervan kan lichamelijk
letsel of schade aan de bagage of
de auto tot gevolg hebben bij
krachtig remmen of een botsing.
Bij het te snel opklappen van de
rugleuning kan de veiligheidsgordel
van de middelste zitplaats geblok‐
keerd raken. Ontgrendel het oprolme‐ chanisme door de veiligheidsgordel in
te steken of door deze ongeveer
20 mm naar buiten te trekken en
vervolgens los te laten.
Verlenging bagageruimte
(driedelige achterbank), Sports
Tourer
● Klap de centrale armsteun achterin omhoog.● Trek aan de lus en klap derugleuning van de middelste
zitplaats neer.

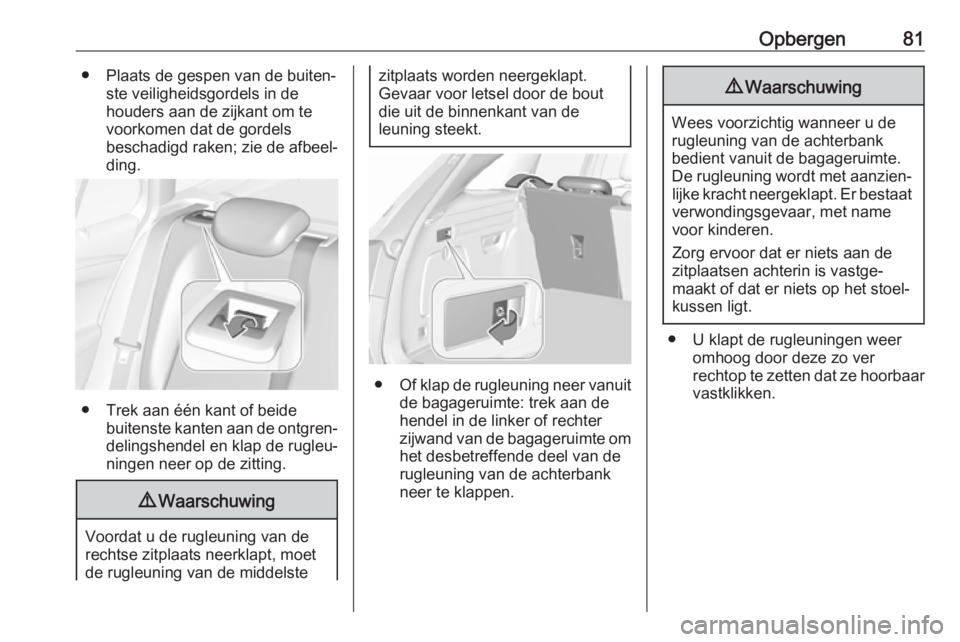

Page 83 of 321
Opbergen81● Plaats de gespen van de buiten‐ste veiligheidsgordels in de
houders aan de zijkant om te
voorkomen dat de gordels
beschadigd raken; zie de afbeel‐
ding.
● Trek aan één kant of beide buitenste kanten aan de ontgren‐
delingshendel en klap de rugleu‐
ningen neer op de zitting.
9 Waarschuwing
Voordat u de rugleuning van de
rechtse zitplaats neerklapt, moet
de rugleuning van de middelste
zitplaats worden neergeklapt.
Gevaar voor letsel door de bout
die uit de binnenkant van de
leuning steekt.
● Of klap de rugleuning neer vanuit
de bagageruimte: trek aan de
hendel in de linker of rechter
zijwand van de bagageruimte om
het desbetreffende deel van de rugleuning van de achterbankneer te klappen.
9 Waarschuwing
Wees voorzichtig wanneer u de
rugleuning van de achterbank
bedient vanuit de bagageruimte. De rugleuning wordt met aanzien‐ lijke kracht neergeklapt. Er bestaat
verwondingsgevaar, met name voor kinderen.
Zorg ervoor dat er niets aan de
zitplaatsen achterin is vastge‐
maakt of dat er niets op het stoel‐
kussen ligt.
● U klapt de rugleuningen weer omhoog door deze zo ver
rechtop te zetten dat ze hoorbaar vastklikken.

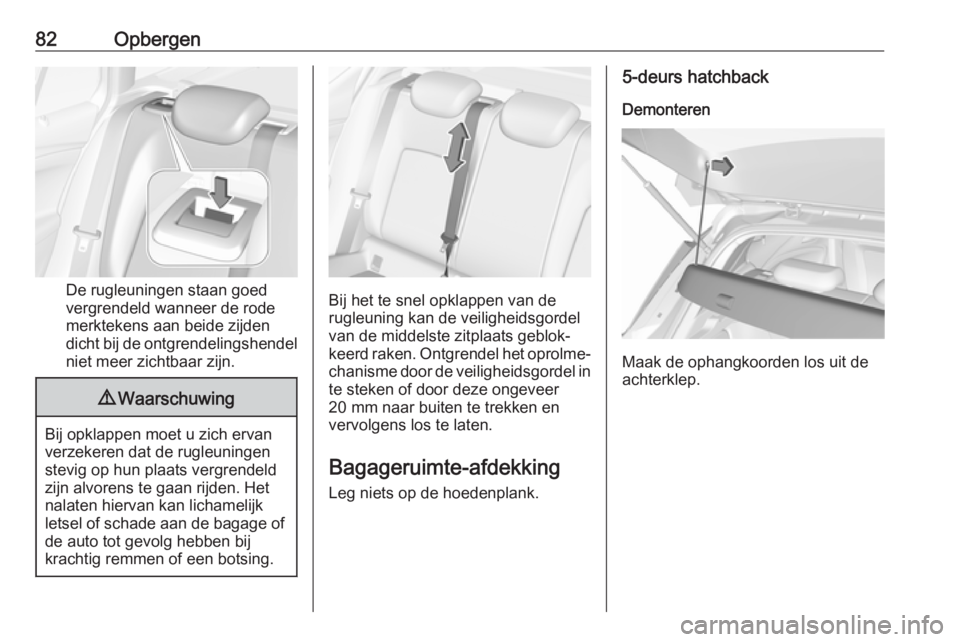

Page 84 of 321
82Opbergen
De rugleuningen staan goed
vergrendeld wanneer de rode
merktekens aan beide zijden
dicht bij de ontgrendelingshendel niet meer zichtbaar zijn.
9 Waarschuwing
Bij opklappen moet u zich ervan
verzekeren dat de rugleuningen
stevig op hun plaats vergrendeld
zijn alvorens te gaan rijden. Het
nalaten hiervan kan lichamelijk
letsel of schade aan de bagage of
de auto tot gevolg hebben bij
krachtig remmen of een botsing.
Bij het te snel opklappen van de
rugleuning kan de veiligheidsgordel
van de middelste zitplaats geblok‐
keerd raken. Ontgrendel het oprolme‐ chanisme door de veiligheidsgordel in
te steken of door deze ongeveer
20 mm naar buiten te trekken en
vervolgens los te laten.
Bagageruimte-afdekking
Leg niets op de hoedenplank.
5-deurs hatchback
Demonteren
Maak de ophangkoorden los uit de
achterklep.
Page 85 of 321
Opbergen83
Til de afdekking achteraan op en duw
deze vooraan omhoog.
Verwijder het deksel.
Vastmaken
Steek de afdekking in de zijgeleiders
en klap deze omlaag. Haak de
ophangkoorden aan de achterklep.
Sports Tourer
Rolscherm sluiten
Trek het rolscherm aan de handgreep
naar achteren en omhoog tot het
vastklikt in de houders aan de zijkant.
Rolscherm openen
Trek de handgreep aan de achterkant van het rolscherm naar achter en
omlaag. Deze rolt automatisch op.
Rolscherm verwijderen
Open het rolscherm.
Trek de ontgrendelingshendel aan de rechterkant omhoog en houd deze
vast. Til het rolscherm eerst aan de
rechterzijde op en verwijder hem uit
de houders.
Page 86 of 321
84Opbergen

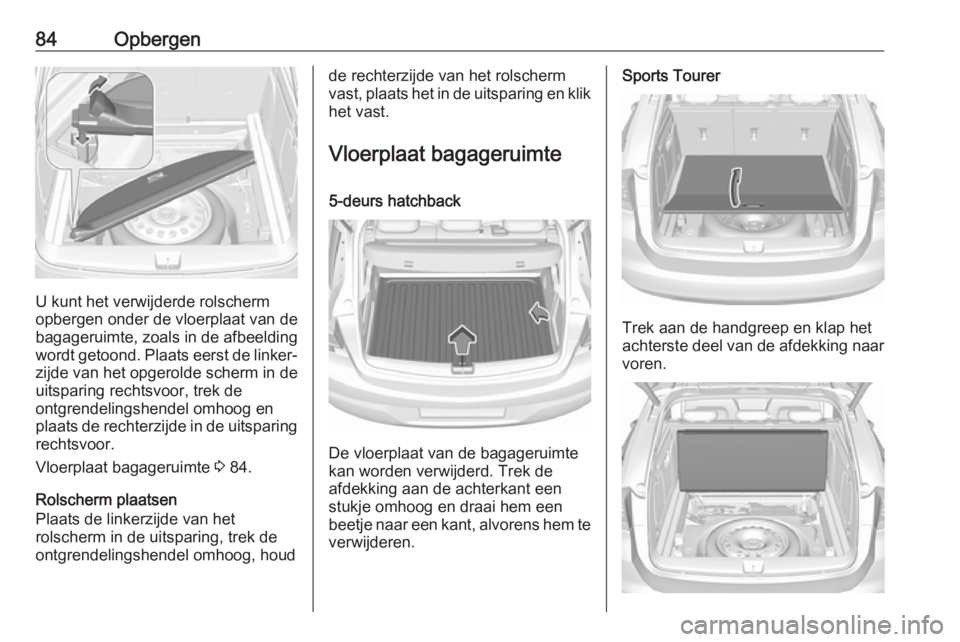

U kunt het verwijderde rolscherm
opbergen onder de vloerplaat van de bagageruimte, zoals in de afbeelding
wordt getoond. Plaats eerst de linker‐ zijde van het opgerolde scherm in de
uitsparing rechtsvoor, trek de
ontgrendelingshendel omhoog en
plaats de rechterzijde in de uitsparing
rechtsvoor.
Vloerplaat bagageruimte 3 84.
Rolscherm plaatsen
Plaats de linkerzijde van het
rolscherm in de uitsparing, trek de
ontgrendelingshendel omhoog, houd
de rechterzijde van het rolscherm
vast, plaats het in de uitsparing en klik het vast.
Vloerplaat bagageruimte
5-deurs hatchback
De vloerplaat van de bagageruimte
kan worden verwijderd. Trek de
afdekking aan de achterkant een
stukje omhoog en draai hem een
beetje naar een kant, alvorens hem te
verwijderen.
Sports Tourer
Trek aan de handgreep en klap het
achterste deel van de afdekking naar voren.

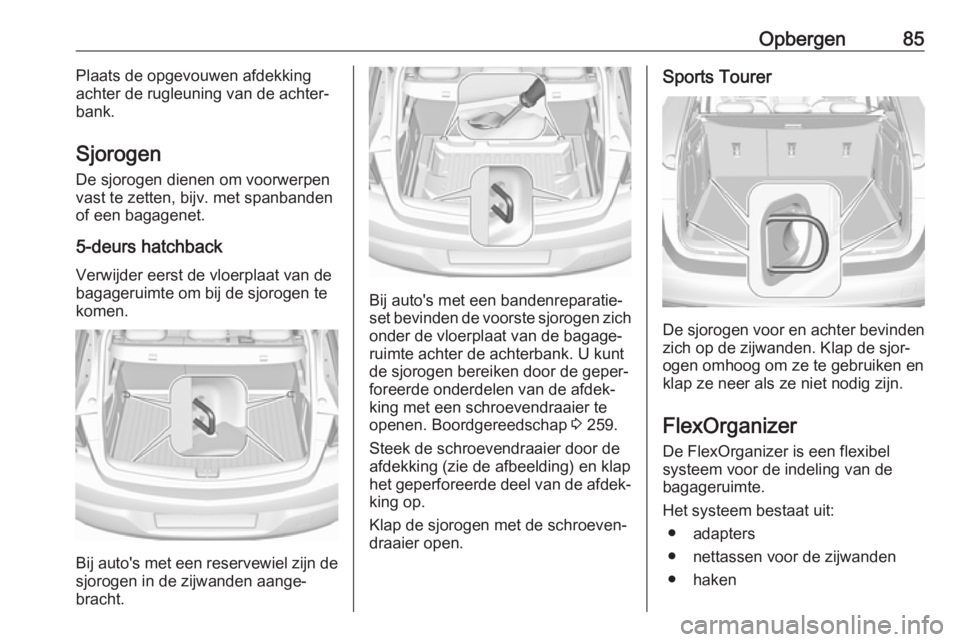

Page 87 of 321
Opbergen85Plaats de opgevouwen afdekking
achter de rugleuning van de achter‐
bank.
Sjorogen
De sjorogen dienen om voorwerpen
vast te zetten, bijv. met spanbanden
of een bagagenet.
5-deurs hatchback
Verwijder eerst de vloerplaat van de
bagageruimte om bij de sjorogen te
komen.
Bij auto's met een reservewiel zijn de sjorogen in de zijwanden aange‐
bracht.
Bij auto's met een bandenreparatie‐
set bevinden de voorste sjorogen zich
onder de vloerplaat van de bagage‐
ruimte achter de achterbank. U kunt
de sjorogen bereiken door de geper‐
foreerde onderdelen van de afdek‐
king met een schroevendraaier te
openen. Boordgereedschap 3 259.
Steek de schroevendraaier door de
afdekking (zie de afbeelding) en klap
het geperforeerde deel van de afdek‐
king op.
Klap de sjorogen met de schroeven‐
draaier open.
Sports Tourer
De sjorogen voor en achter bevinden
zich op de zijwanden. Klap de sjor‐
ogen omhoog om ze te gebruiken en
klap ze neer als ze niet nodig zijn.
FlexOrganizer
De FlexOrganizer is een flexibel
systeem voor de indeling van de
bagageruimte.
Het systeem bestaat uit: ● adapters
● nettassen voor de zijwanden ● haken

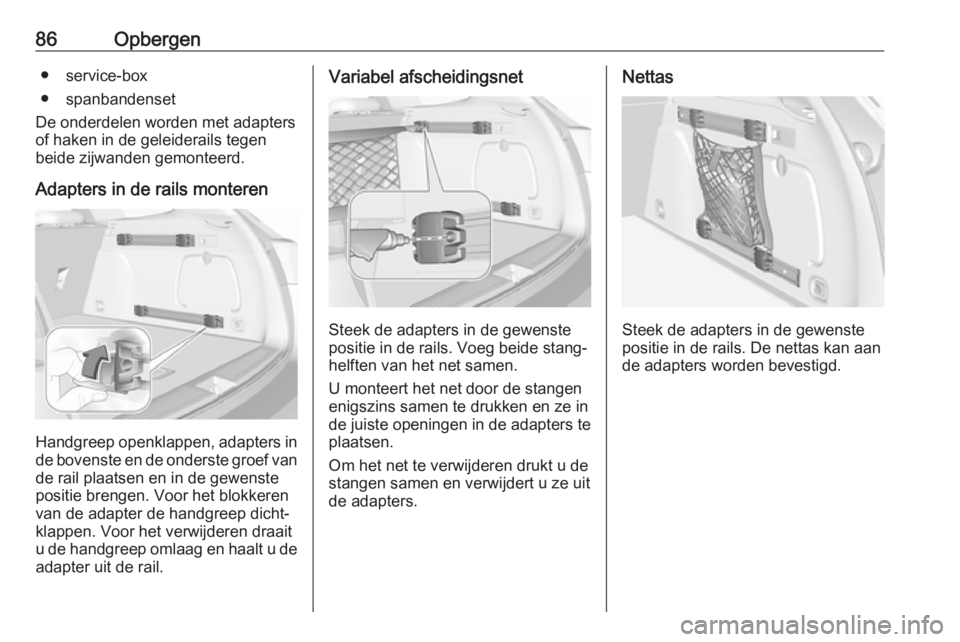

Page 88 of 321
86Opbergen● service-box
● spanbandenset
De onderdelen worden met adapters of haken in de geleiderails tegen
beide zijwanden gemonteerd.
Adapters in de rails monteren
Handgreep openklappen, adapters in
de bovenste en de onderste groef van de rail plaatsen en in de gewenste
positie brengen. Voor het blokkeren
van de adapter de handgreep dicht‐
klappen. Voor het verwijderen draait
u de handgreep omlaag en haalt u de
adapter uit de rail.
Variabel afscheidingsnet
Steek de adapters in de gewenste
positie in de rails. Voeg beide stang‐
helften van het net samen.
U monteert het net door de stangen
enigszins samen te drukken en ze in
de juiste openingen in de adapters te
plaatsen.
Om het net te verwijderen drukt u de
stangen samen en verwijdert u ze uit
de adapters.
Nettas
Steek de adapters in de gewenste
positie in de rails. De nettas kan aan
de adapters worden bevestigd.

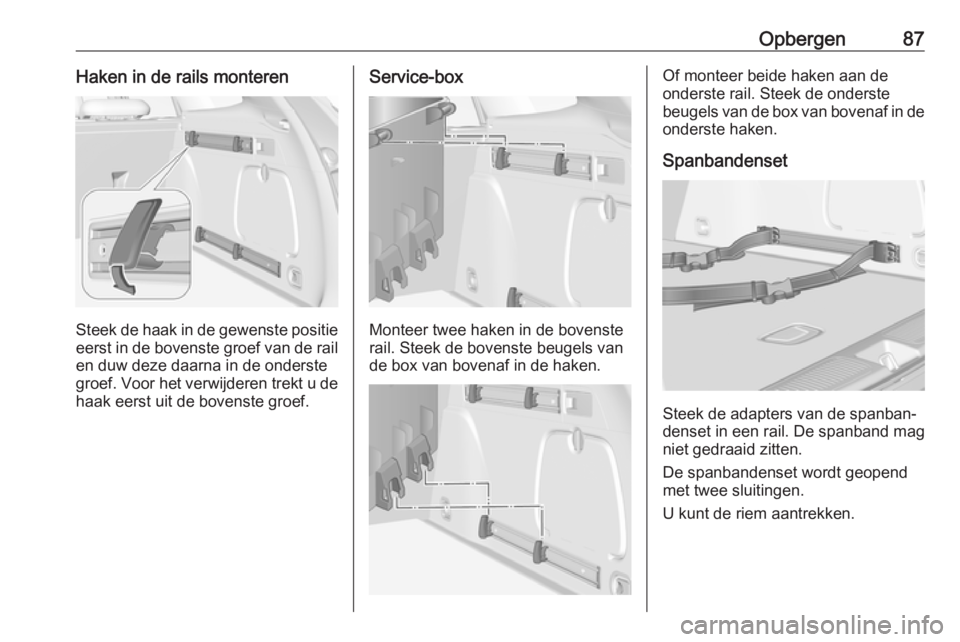

Page 89 of 321
Opbergen87Haken in de rails monteren
Steek de haak in de gewenste positieeerst in de bovenste groef van de rail en duw deze daarna in de onderste
groef. Voor het verwijderen trekt u de
haak eerst uit de bovenste groef.
Service-box
Monteer twee haken in de bovenste
rail. Steek de bovenste beugels van de box van bovenaf in de haken.
Of monteer beide haken aan de
onderste rail. Steek de onderste
beugels van de box van bovenaf in de
onderste haken.
Spanbandenset
Steek de adapters van de spanban‐
denset in een rail. De spanband mag niet gedraaid zitten.
De spanbandenset wordt geopend
met twee sluitingen.
U kunt de riem aantrekken.

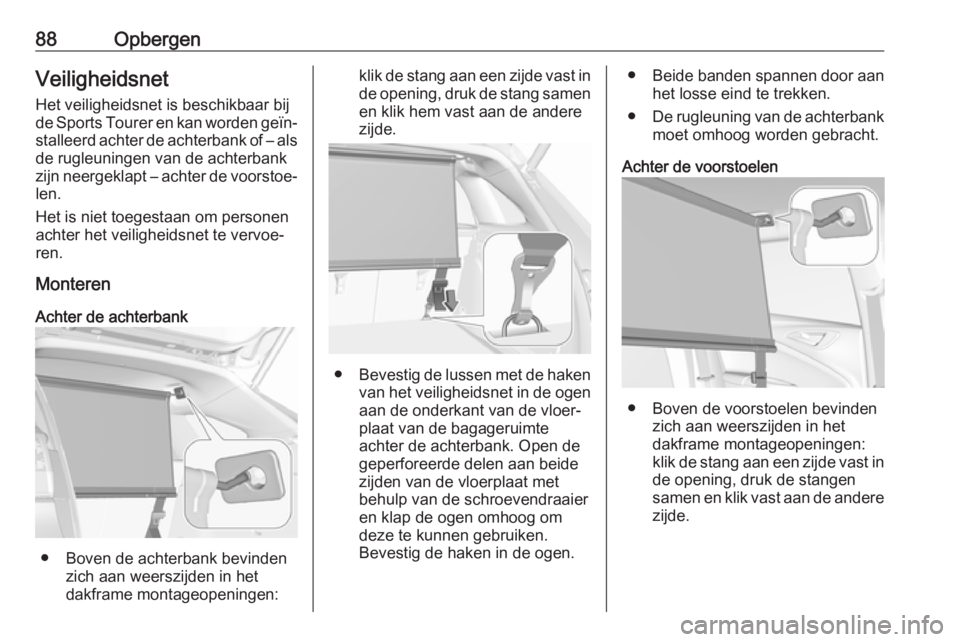

Page 90 of 321
88OpbergenVeiligheidsnet
Het veiligheidsnet is beschikbaar bij
de Sports Tourer en kan worden geïn‐ stalleerd achter de achterbank of – als
de rugleuningen van de achterbank
zijn neergeklapt – achter de voorstoe‐ len.
Het is niet toegestaan om personen
achter het veiligheidsnet te vervoe‐
ren.
Monteren
Achter de achterbank
● Boven de achterbank bevinden zich aan weerszijden in het
dakframe montageopeningen:
klik de stang aan een zijde vast in
de opening, druk de stang samen en klik hem vast aan de andere
zijde.
● Bevestig de lussen met de haken
van het veiligheidsnet in de ogen
aan de onderkant van de vloer‐
plaat van de bagageruimte
achter de achterbank. Open de
geperforeerde delen aan beide
zijden van de vloerplaat met
behulp van de schroevendraaier
en klap de ogen omhoog om
deze te kunnen gebruiken.
Bevestig de haken in de ogen.
● Beide banden spannen door aan
het losse eind te trekken.
● De rugleuning van de achterbank
moet omhoog worden gebracht.
Achter de voorstoelen
● Boven de voorstoelen bevinden zich aan weerszijden in het
dakframe montageopeningen:
klik de stang aan een zijde vast in
de opening, druk de stangen
samen en klik vast aan de andere zijde.
