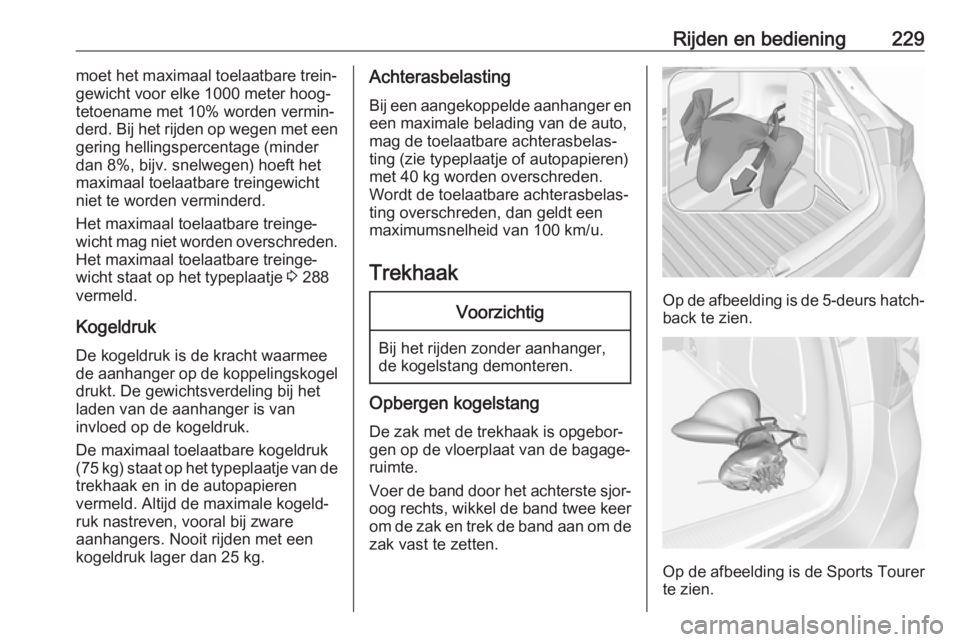

Rijden en bediening229moet het maximaal toelaatbare trein‐
gewicht voor elke 1000 meter hoog‐
tetoename met 10% worden vermin‐
derd. Bij het rijden op wegen met een
gering hellingspercentage (minder
dan 8%, bijv. snelwegen) hoeft het
maximaal toelaatbare treingewicht niet te worden verminderd.
Het maximaal toelaatbare treinge‐
wicht mag niet worden overschreden.
Het maximaal toelaatbare treinge‐
wicht staat op het typeplaatje 3 288
vermeld.
Kogeldruk De kogeldruk is de kracht waarmee
de aanhanger op de koppelingskogel
drukt. De gewichtsverdeling bij het
laden van de aanhanger is van
invloed op de kogeldruk.
De maximaal toelaatbare kogeldruk
(75 kg) staat op het typeplaatje van de trekhaak en in de autopapieren
vermeld. Altijd de maximale kogeld‐
ruk nastreven, vooral bij zware
aanhangers. Nooit rijden met een
kogeldruk lager dan 25 kg.Achterasbelasting
Bij een aangekoppelde aanhanger en een maximale belading van de auto,
mag de toelaatbare achterasbelas‐
ting (zie typeplaatje of autopapieren)
met 40 kg worden overschreden.
Wordt de toelaatbare achterasbelas‐
ting overschreden, dan geldt een
maximumsnelheid van 100 km/u.
TrekhaakVoorzichtig
Bij het rijden zonder aanhanger, de kogelstang demonteren.
Opbergen kogelstang
De zak met de trekhaak is opgebor‐
gen op de vloerplaat van de bagage‐
ruimte.
Voer de band door het achterste sjor‐
oog rechts, wikkel de band twee keer om de zak en trek de band aan om de
zak vast te zetten.
Op de afbeelding is de 5-deurs hatch‐ back te zien.
Op de afbeelding is de Sports Tourer te zien.

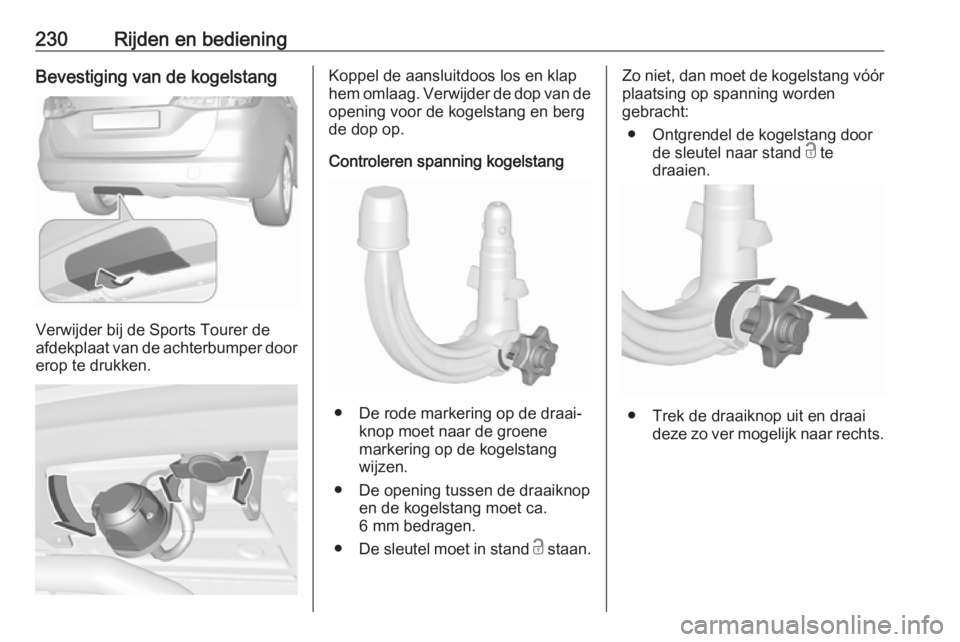

230Rijden en bedieningBevestiging van de kogelstang
Verwijder bij de Sports Tourer de
afdekplaat van de achterbumper door
erop te drukken.
Koppel de aansluitdoos los en klap
hem omlaag. Verwijder de dop van de
opening voor de kogelstang en berg
de dop op.
Controleren spanning kogelstang
● De rode markering op de draai‐ knop moet naar de groene
markering op de kogelstang
wijzen.
● De opening tussen de draaiknop en de kogelstang moet ca.
6 mm bedragen.
● De sleutel moet in stand c staan.
Zo niet, dan moet de kogelstang vóór
plaatsing op spanning worden
gebracht:
● Ontgrendel de kogelstang door de sleutel naar stand c te
draaien.
● Trek de draaiknop uit en draai deze zo ver mogelijk naar rechts.

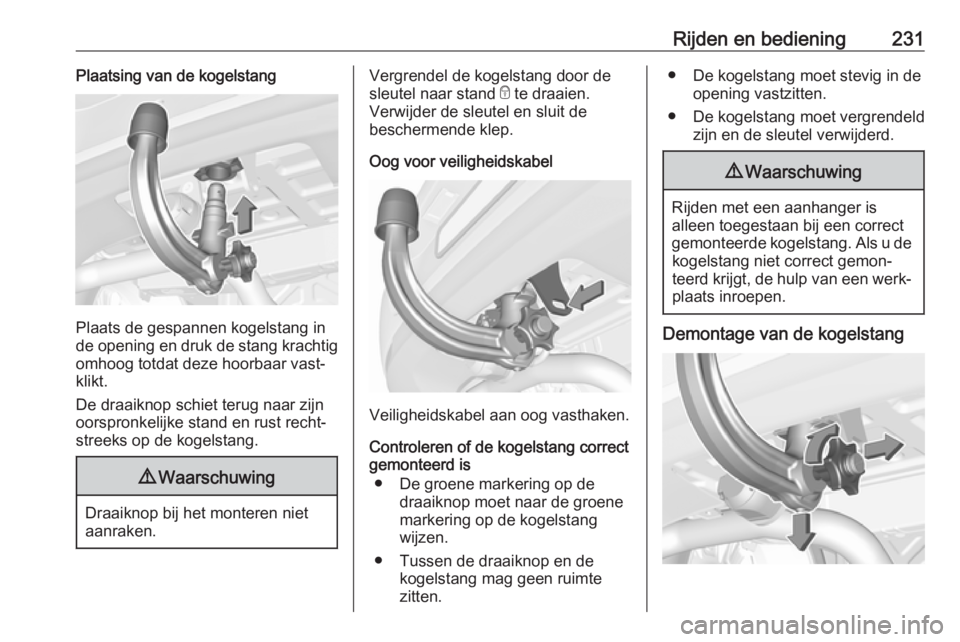

Rijden en bediening231Plaatsing van de kogelstang
Plaats de gespannen kogelstang in
de opening en druk de stang krachtig
omhoog totdat deze hoorbaar vast‐
klikt.
De draaiknop schiet terug naar zijn oorspronkelijke stand en rust recht‐
streeks op de kogelstang.
9 Waarschuwing
Draaiknop bij het monteren niet
aanraken.
Vergrendel de kogelstang door de
sleutel naar stand e te draaien.
Verwijder de sleutel en sluit de beschermende klep.
Oog voor veiligheidskabel
Veiligheidskabel aan oog vasthaken.
Controleren of de kogelstang correct
gemonteerd is
● De groene markering op de draaiknop moet naar de groene
markering op de kogelstang
wijzen.
● Tussen de draaiknop en de kogelstang mag geen ruimtezitten.
● De kogelstang moet stevig in de opening vastzitten.
● De kogelstang moet vergrendeld zijn en de sleutel verwijderd.9Waarschuwing
Rijden met een aanhanger is
alleen toegestaan bij een correct
gemonteerde kogelstang. Als u de kogelstang niet correct gemon‐
teerd krijgt, de hulp van een werk‐
plaats inroepen.
Demontage van de kogelstang

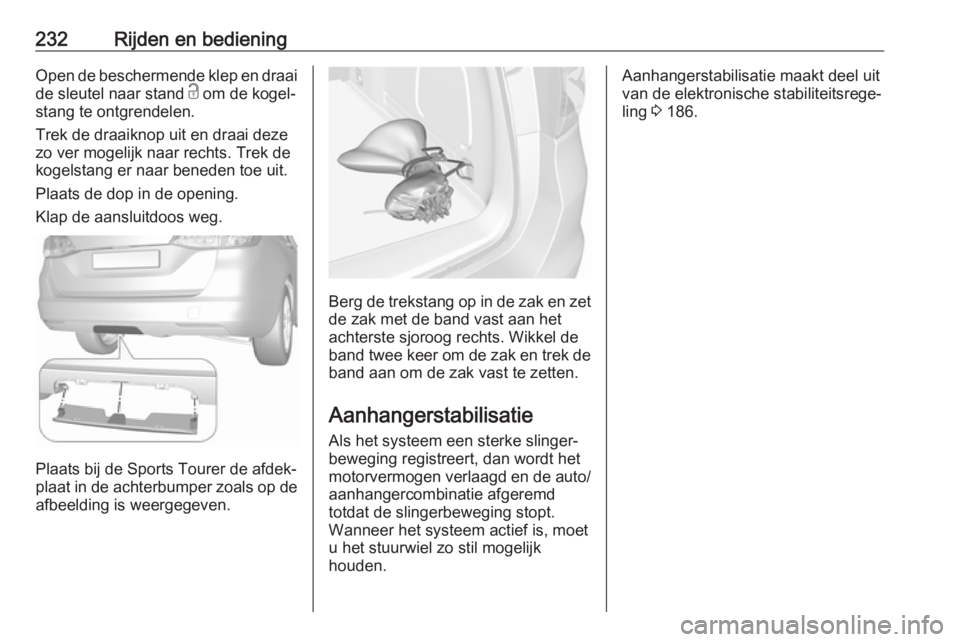

232Rijden en bedieningOpen de beschermende klep en draai
de sleutel naar stand c om de kogel‐
stang te ontgrendelen.
Trek de draaiknop uit en draai deze
zo ver mogelijk naar rechts. Trek de
kogelstang er naar beneden toe uit.
Plaats de dop in de opening.
Klap de aansluitdoos weg.
Plaats bij de Sports Tourer de afdek‐
plaat in de achterbumper zoals op de
afbeelding is weergegeven.
Berg de trekstang op in de zak en zet
de zak met de band vast aan het
achterste sjoroog rechts. Wikkel de
band twee keer om de zak en trek de
band aan om de zak vast te zetten.
Aanhangerstabilisatie
Als het systeem een sterke slinger‐
beweging registreert, dan wordt het
motorvermogen verlaagd en de auto/
aanhangercombinatie afgeremd
totdat de slingerbeweging stopt.
Wanneer het systeem actief is, moet
u het stuurwiel zo stil mogelijk
houden.
Aanhangerstabilisatie maakt deel uit
van de elektronische stabiliteitsrege‐
ling 3 186.

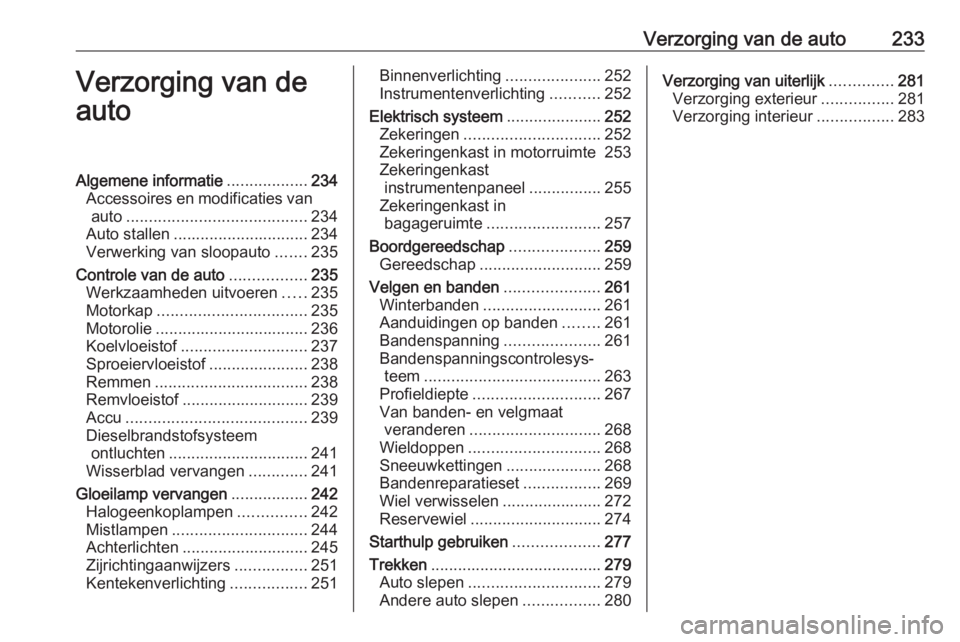

Verzorging van de auto233Verzorging van de
autoAlgemene informatie ..................234
Accessoires en modificaties van auto ........................................ 234
Auto stallen .............................. 234
Verwerking van sloopauto .......235
Controle van de auto .................235
Werkzaamheden uitvoeren .....235
Motorkap ................................. 235
Motorolie .................................. 236
Koelvloeistof ............................ 237
Sproeiervloeistof ......................238
Remmen .................................. 238
Remvloeistof ............................ 239
Accu ........................................ 239
Dieselbrandstofsysteem ontluchten ............................... 241
Wisserblad vervangen .............241
Gloeilamp vervangen .................242
Halogeenkoplampen ...............242
Mistlampen .............................. 244
Achterlichten ............................ 245
Zijrichtingaanwijzers ................251
Kentekenverlichting .................251Binnenverlichting .....................252
Instrumentenverlichting ...........252
Elektrisch systeem .....................252
Zekeringen .............................. 252
Zekeringenkast in motorruimte 253
Zekeringenkast instrumentenpaneel ................255
Zekeringenkast in bagageruimte ......................... 257
Boordgereedschap ....................259
Gereedschap ........................... 259
Velgen en banden .....................261
Winterbanden .......................... 261
Aanduidingen op banden ........261
Bandenspanning .....................261
Bandenspanningscontrolesys‐ teem ....................................... 263
Profieldiepte ............................ 267
Van banden- en velgmaat veranderen ............................. 268
Wieldoppen ............................. 268
Sneeuwkettingen .....................268
Bandenreparatieset .................269
Wiel verwisselen ......................272
Reservewiel ............................. 274
Starthulp gebruiken ...................277
Trekken ...................................... 279
Auto slepen ............................. 279
Andere auto slepen .................280Verzorging van uiterlijk ..............281
Verzorging exterieur ................281
Verzorging interieur .................283

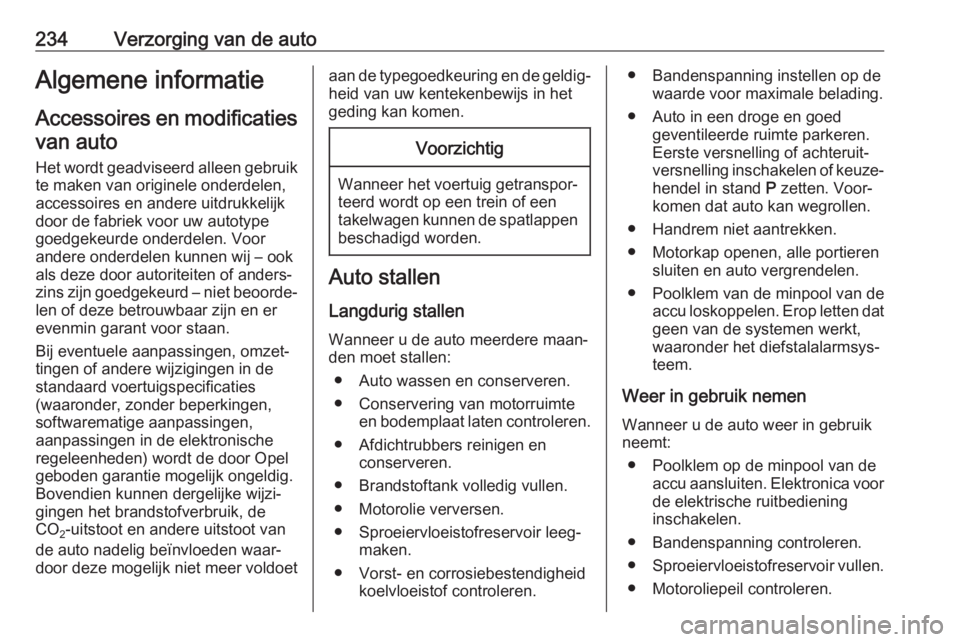

234Verzorging van de autoAlgemene informatieAccessoires en modificatiesvan auto
Het wordt geadviseerd alleen gebruik te maken van originele onderdelen,
accessoires en andere uitdrukkelijk
door de fabriek voor uw autotype
goedgekeurde onderdelen. Voor
andere onderdelen kunnen wij – ook
als deze door autoriteiten of anders‐
zins zijn goedgekeurd – niet beoorde‐ len of deze betrouwbaar zijn en er
evenmin garant voor staan.
Bij eventuele aanpassingen, omzet‐
tingen of andere wijzigingen in de
standaard voertuigspecificaties
(waaronder, zonder beperkingen,
softwarematige aanpassingen,
aanpassingen in de elektronische
regeleenheden) wordt de door Opel
geboden garantie mogelijk ongeldig.
Bovendien kunnen dergelijke wijzi‐
gingen het brandstofverbruik, de
CO 2-uitstoot en andere uitstoot van
de auto nadelig beïnvloeden waar‐
door deze mogelijk niet meer voldoetaan de typegoedkeuring en de geldig‐
heid van uw kentekenbewijs in het
geding kan komen.Voorzichtig
Wanneer het voertuig getranspor‐
teerd wordt op een trein of een
takelwagen kunnen de spatlappen beschadigd worden.
Auto stallen
Langdurig stallen Wanneer u de auto meerdere maan‐
den moet stallen:
● Auto wassen en conserveren.
● Conservering van motorruimte en bodemplaat laten controleren.
● Afdichtrubbers reinigen en conserveren.
● Brandstoftank volledig vullen.
● Motorolie verversen.
● Sproeiervloeistofreservoir leeg‐ maken.
● Vorst- en corrosiebestendigheid koelvloeistof controleren.
● Bandenspanning instellen op dewaarde voor maximale belading.
● Auto in een droge en goed geventileerde ruimte parkeren.Eerste versnelling of achteruit‐
versnelling inschakelen of keuze‐ hendel in stand P zetten. Voor‐
komen dat auto kan wegrollen.
● Handrem niet aantrekken.
● Motorkap openen, alle portieren sluiten en auto vergrendelen.
● Poolklem van de minpool van de accu loskoppelen. Erop letten dat
geen van de systemen werkt,
waaronder het diefstalalarmsys‐
teem.
Weer in gebruik nemen Wanneer u de auto weer in gebruik
neemt:
● Poolklem op de minpool van de accu aansluiten. Elektronica voor
de elektrische ruitbediening
inschakelen.
● Bandenspanning controleren.
● Sproeiervloeistofreservoir vullen.
● Motoroliepeil controleren.

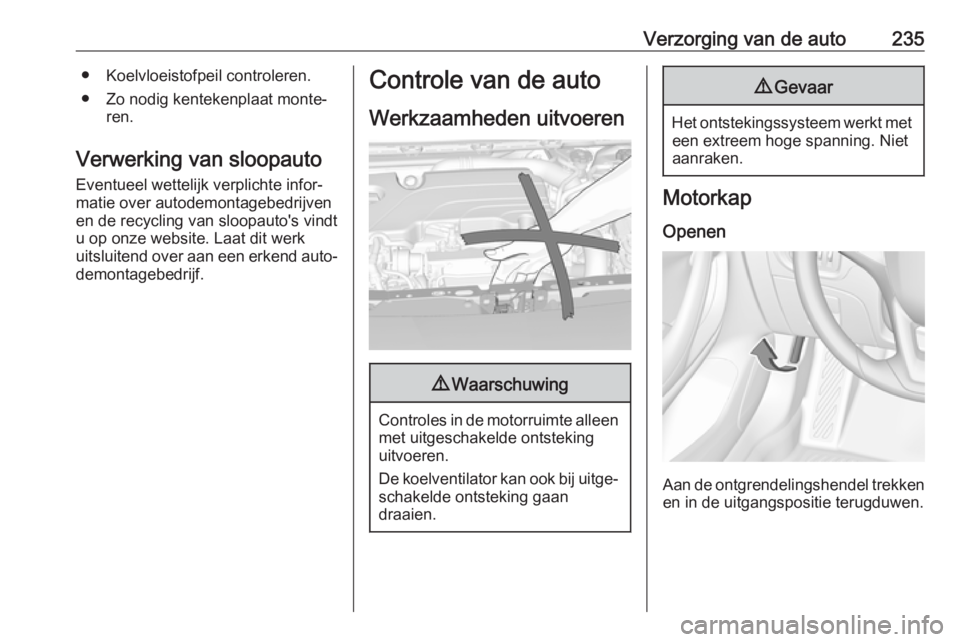

Verzorging van de auto235● Koelvloeistofpeil controleren.
● Zo nodig kentekenplaat monte‐ ren.
Verwerking van sloopauto
Eventueel wettelijk verplichte infor‐
matie over autodemontagebedrijven
en de recycling van sloopauto's vindt
u op onze website. Laat dit werk
uitsluitend over aan een erkend auto‐
demontagebedrijf.Controle van de auto
Werkzaamheden uitvoeren9 Waarschuwing
Controles in de motorruimte alleen
met uitgeschakelde ontsteking
uitvoeren.
De koelventilator kan ook bij uitge‐ schakelde ontsteking gaan
draaien.
9 Gevaar
Het ontstekingssysteem werkt met
een extreem hoge spanning. Nietaanraken.
Motorkap
Openen
Aan de ontgrendelingshendel trekkenen in de uitgangspositie terugduwen.

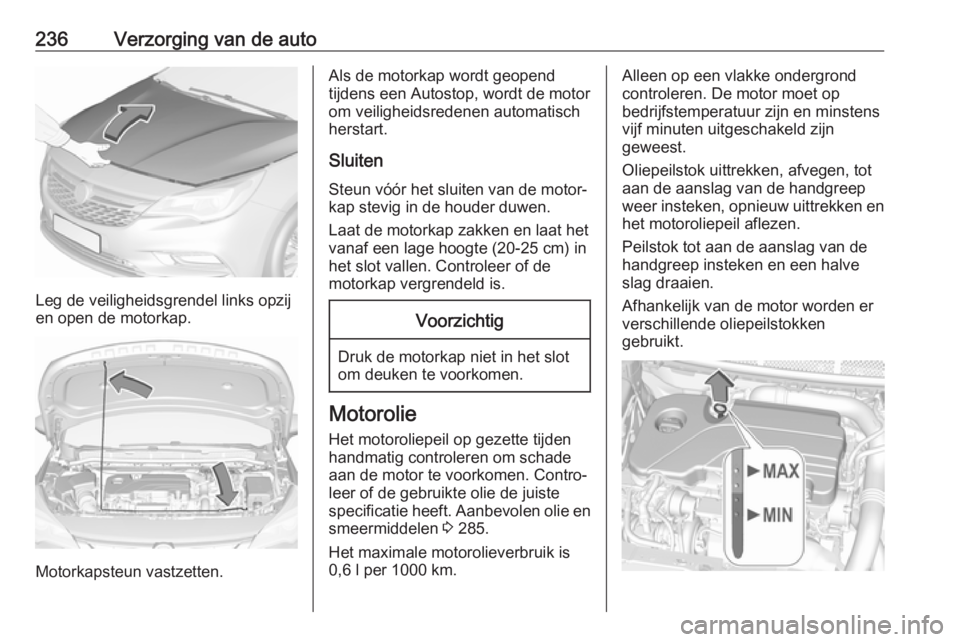

236Verzorging van de auto
Leg de veiligheidsgrendel links opzij
en open de motorkap.
Motorkapsteun vastzetten.
Als de motorkap wordt geopend
tijdens een Autostop, wordt de motor
om veiligheidsredenen automatisch herstart.
Sluiten
Steun vóór het sluiten van de motor‐
kap stevig in de houder duwen.
Laat de motorkap zakken en laat het
vanaf een lage hoogte (20-25 cm) in
het slot vallen. Controleer of de
motorkap vergrendeld is.Voorzichtig
Druk de motorkap niet in het slot
om deuken te voorkomen.
Motorolie
Het motoroliepeil op gezette tijden
handmatig controleren om schade
aan de motor te voorkomen. Contro‐
leer of de gebruikte olie de juiste
specificatie heeft. Aanbevolen olie en smeermiddelen 3 285.
Het maximale motorolieverbruik is 0,6 l per 1000 km.
Alleen op een vlakke ondergrond
controleren. De motor moet op
bedrijfstemperatuur zijn en minstens
vijf minuten uitgeschakeld zijn
geweest.
Oliepeilstok uittrekken, afvegen, tot
aan de aanslag van de handgreep
weer insteken, opnieuw uittrekken en
het motoroliepeil aflezen.
Peilstok tot aan de aanslag van de
handgreep insteken en een halve
slag draaien.
Afhankelijk van de motor worden er verschillende oliepeilstokken
gebruikt.

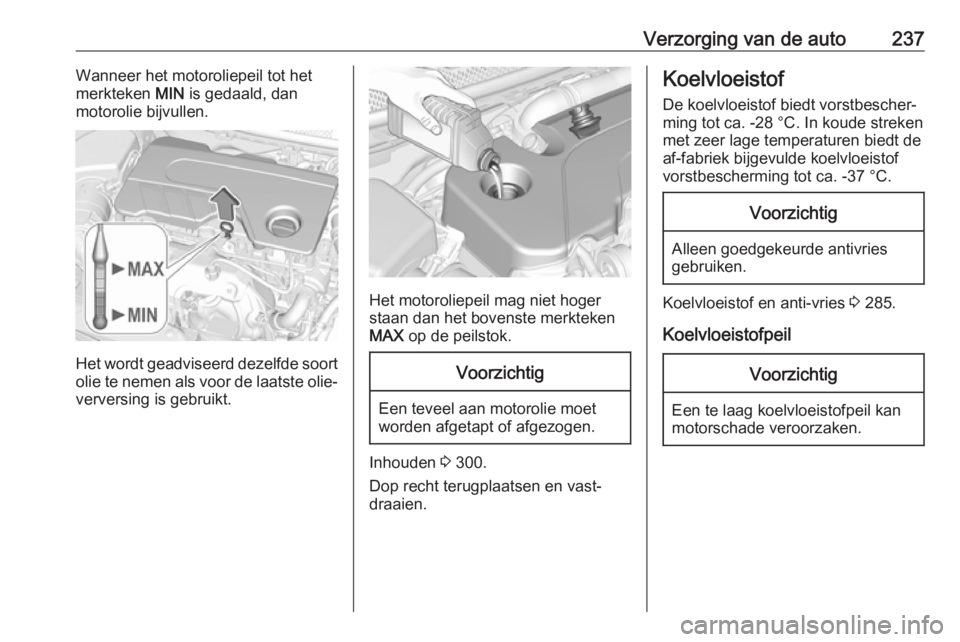

Verzorging van de auto237Wanneer het motoroliepeil tot het
merkteken MIN is gedaald, dan
motorolie bijvullen.
Het wordt geadviseerd dezelfde soort
olie te nemen als voor de laatste olie‐
verversing is gebruikt.
Het motoroliepeil mag niet hoger
staan dan het bovenste merkteken
MAX op de peilstok.
Voorzichtig
Een teveel aan motorolie moet
worden afgetapt of afgezogen.
Inhouden 3 300.
Dop recht terugplaatsen en vast‐ draaien.
Koelvloeistof
De koelvloeistof biedt vorstbescher‐
ming tot ca. -28 °C. In koude streken
met zeer lage temperaturen biedt de
af-fabriek bijgevulde koelvloeistof
vorstbescherming tot ca. -37 °C.Voorzichtig
Alleen goedgekeurde antivries
gebruiken.
Koelvloeistof en anti-vries 3 285.
Koelvloeistofpeil
Voorzichtig
Een te laag koelvloeistofpeil kan
motorschade veroorzaken.

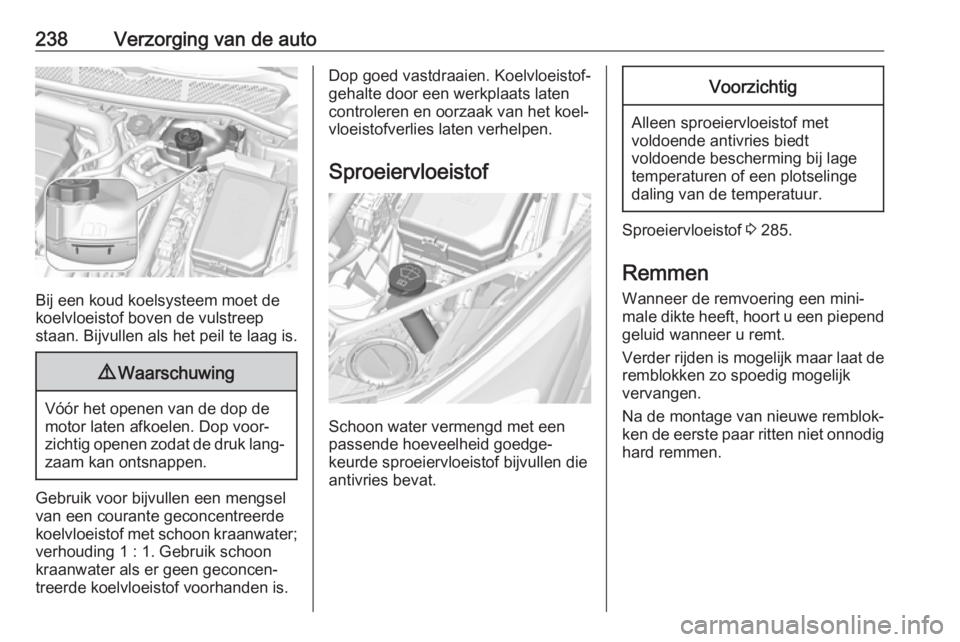

238Verzorging van de auto
Bij een koud koelsysteem moet de
koelvloeistof boven de vulstreep staan. Bijvullen als het peil te laag is.
9 Waarschuwing
Vóór het openen van de dop de
motor laten afkoelen. Dop voor‐
zichtig openen zodat de druk lang‐
zaam kan ontsnappen.
Gebruik voor bijvullen een mengsel
van een courante geconcentreerde
koelvloeistof met schoon kraanwater; verhouding 1 : 1. Gebruik schoon
kraanwater als er geen geconcen‐
treerde koelvloeistof voorhanden is.
Dop goed vastdraaien. Koelvloeistof‐
gehalte door een werkplaats laten
controleren en oorzaak van het koel‐
vloeistofverlies laten verhelpen.
Sproeiervloeistof
Schoon water vermengd met een
passende hoeveelheid goedge‐
keurde sproeiervloeistof bijvullen die
antivries bevat.
Voorzichtig
Alleen sproeiervloeistof met
voldoende antivries biedt
voldoende bescherming bij lage
temperaturen of een plotselinge
daling van de temperatuur.
Sproeiervloeistof 3 285.
Remmen
Wanneer de remvoering een mini‐ male dikte heeft, hoort u een piepend
geluid wanneer u remt.
Verder rijden is mogelijk maar laat de remblokken zo spoedig mogelijk
vervangen.
Na de montage van nieuwe remblok‐
ken de eerste paar ritten niet onnodig hard remmen.
