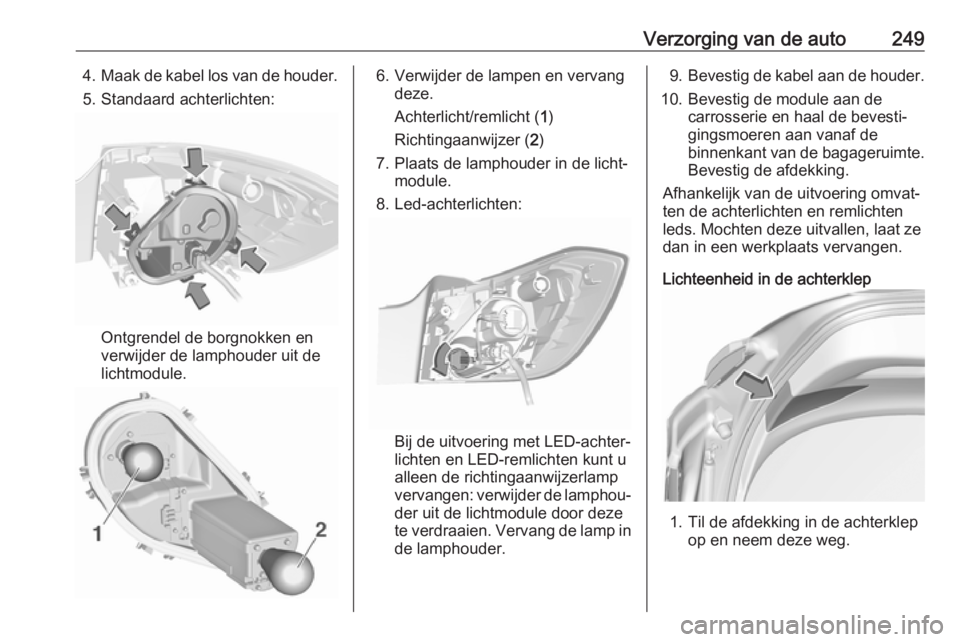

Verzorging van de auto2494.Maak de kabel los van de houder.
5. Standaard achterlichten:
Ontgrendel de borgnokken en
verwijder de lamphouder uit de
lichtmodule.
6. Verwijder de lampen en vervang deze.
Achterlicht/remlicht ( 1)
Richtingaanwijzer ( 2)
7. Plaats de lamphouder in de licht‐ module.
8. Led-achterlichten:
Bij de uitvoering met LED-achter‐
lichten en LED-remlichten kunt u
alleen de richtingaanwijzerlamp
vervangen: verwijder de lamphou‐
der uit de lichtmodule door deze te verdraaien. Vervang de lamp in de lamphouder.
9. Bevestig de kabel aan de houder.
10. Bevestig de module aan de carrosserie en haal de bevesti‐
gingsmoeren aan vanaf de
binnenkant van de bagageruimte.
Bevestig de afdekking.
Afhankelijk van de uitvoering omvat‐
ten de achterlichten en remlichten
leds. Mochten deze uitvallen, laat ze
dan in een werkplaats vervangen.
Lichteenheid in de achterklep
1. Til de afdekking in de achterklep op en neem deze weg.

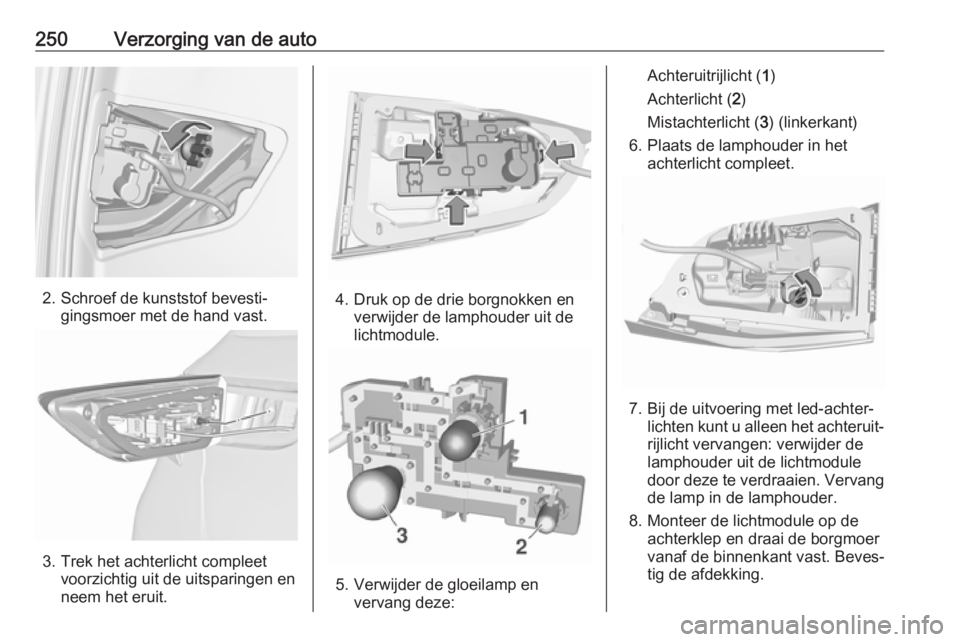

250Verzorging van de auto
2. Schroef de kunststof bevesti‐gingsmoer met de hand vast.
3. Trek het achterlicht compleetvoorzichtig uit de uitsparingen en
neem het eruit.
4. Druk op de drie borgnokken en verwijder de lamphouder uit de
lichtmodule.
5. Verwijder de gloeilamp en vervang deze:
Achteruitrijlicht ( 1)
Achterlicht ( 2)
Mistachterlicht ( 3) (linkerkant)
6. Plaats de lamphouder in het achterlicht compleet.
7. Bij de uitvoering met led-achter‐lichten kunt u alleen het achteruit‐
rijlicht vervangen: verwijder de
lamphouder uit de lichtmodule
door deze te verdraaien. Vervang de lamp in de lamphouder.
8. Monteer de lichtmodule op de achterklep en draai de borgmoer
vanaf de binnenkant vast. Beves‐
tig de afdekking.

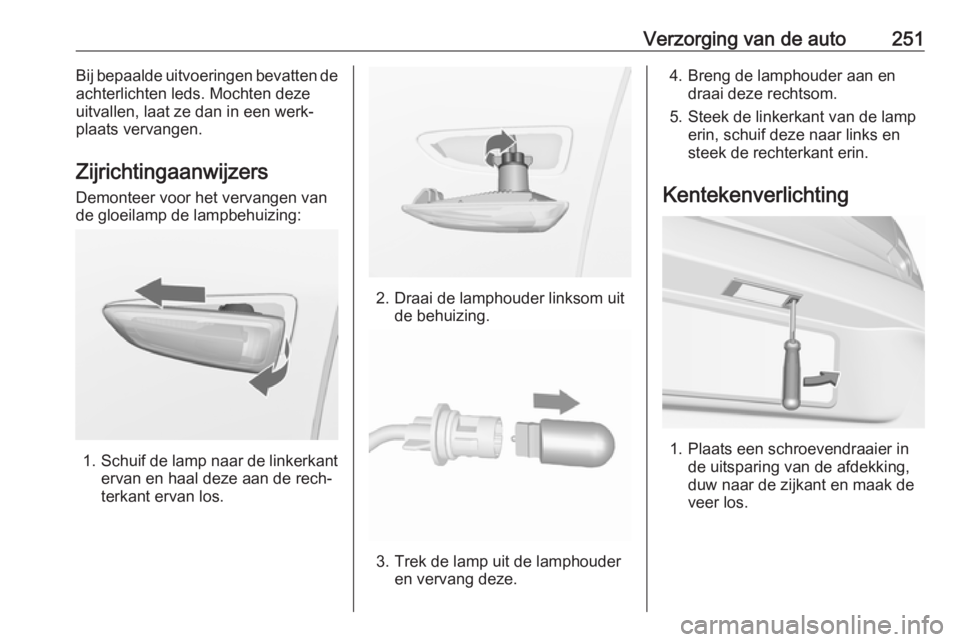

Verzorging van de auto251Bij bepaalde uitvoeringen bevatten de
achterlichten leds. Mochten deze
uitvallen, laat ze dan in een werk‐
plaats vervangen.
Zijrichtingaanwijzers
Demonteer voor het vervangen van
de gloeilamp de lampbehuizing:
1. Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.
2. Draai de lamphouder linksom uit de behuizing.
3. Trek de lamp uit de lamphouder en vervang deze.
4. Breng de lamphouder aan endraai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
Kentekenverlichting
1. Plaats een schroevendraaier in de uitsparing van de afdekking,
duw naar de zijkant en maak de
veer los.

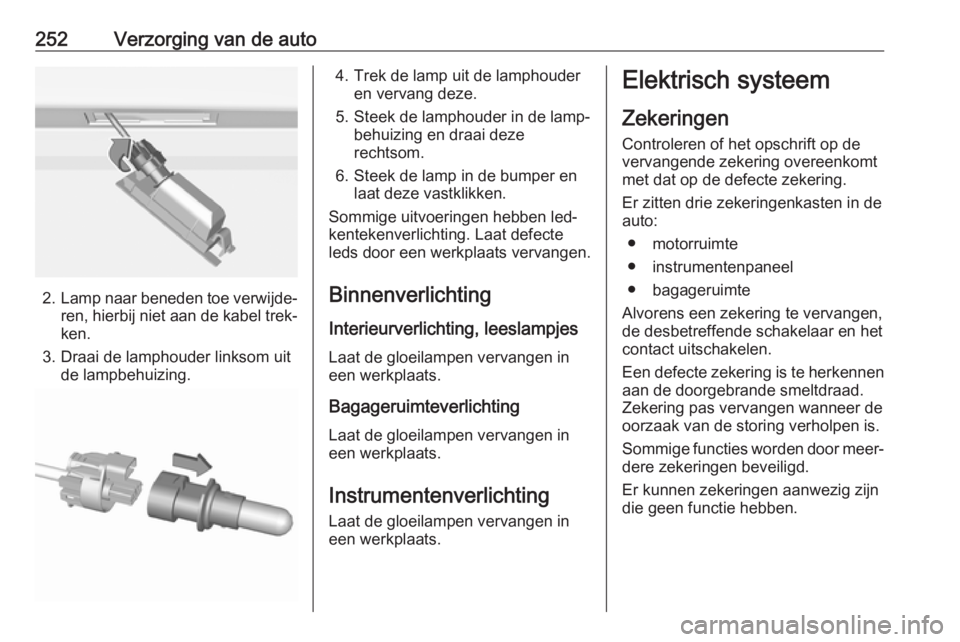

252Verzorging van de auto
2.Lamp naar beneden toe verwijde‐
ren, hierbij niet aan de kabel trek‐ ken.
3. Draai de lamphouder linksom uit de lampbehuizing.
4. Trek de lamp uit de lamphouderen vervang deze.
5. Steek de lamphouder in de lamp‐ behuizing en draai deze
rechtsom.
6. Steek de lamp in de bumper en laat deze vastklikken.
Sommige uitvoeringen hebben led-
kentekenverlichting. Laat defecte
leds door een werkplaats vervangen.
Binnenverlichting
Interieurverlichting, leeslampjes Laat de gloeilampen vervangen in
een werkplaats.
Bagageruimteverlichting
Laat de gloeilampen vervangen in een werkplaats.
Instrumentenverlichting
Laat de gloeilampen vervangen in
een werkplaats.Elektrisch systeem
Zekeringen Controleren of het opschrift op de
vervangende zekering overeenkomt
met dat op de defecte zekering.
Er zitten drie zekeringenkasten in de
auto:
● motorruimte
● instrumentenpaneel
● bagageruimte
Alvorens een zekering te vervangen, de desbetreffende schakelaar en het
contact uitschakelen.
Een defecte zekering is te herkennen
aan de doorgebrande smeltdraad.
Zekering pas vervangen wanneer de
oorzaak van de storing verholpen is.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.

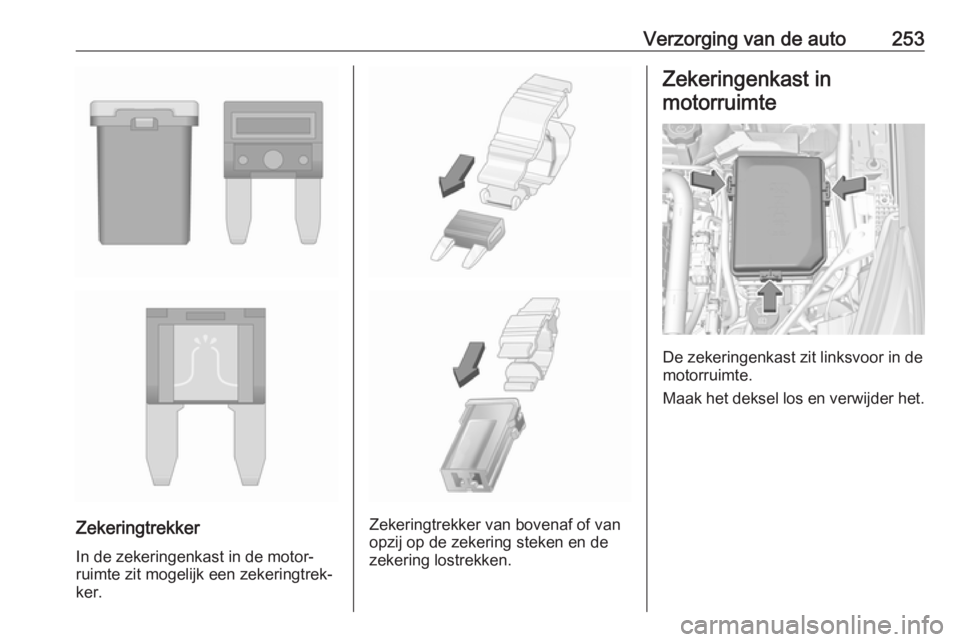

Verzorging van de auto253
Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.Zekeringtrekker van bovenaf of van
opzij op de zekering steken en de
zekering lostrekken.
Zekeringenkast in
motorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Maak het deksel los en verwijder het.

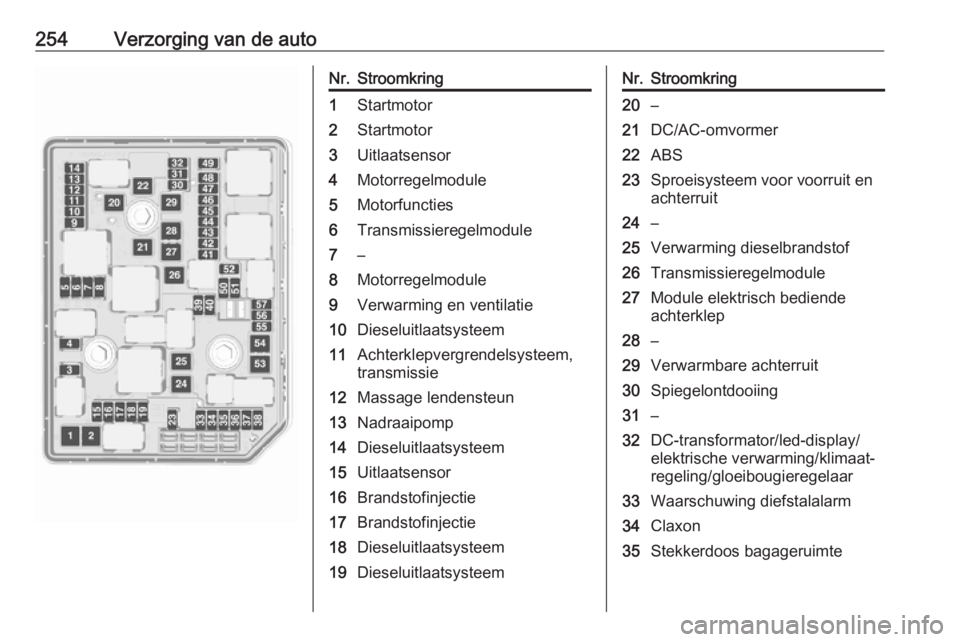

254Verzorging van de autoNr.Stroomkring1Startmotor2Startmotor3Uitlaatsensor4Motorregelmodule5Motorfuncties6Transmissieregelmodule7–8Motorregelmodule9Verwarming en ventilatie10Dieseluitlaatsysteem11Achterklepvergrendelsysteem,
transmissie12Massage lendensteun13Nadraaipomp14Dieseluitlaatsysteem15Uitlaatsensor16Brandstofinjectie17Brandstofinjectie18Dieseluitlaatsysteem19DieseluitlaatsysteemNr.Stroomkring20–21DC/AC-omvormer22ABS23Sproeisysteem voor voorruit en
achterruit24–25Verwarming dieselbrandstof26Transmissieregelmodule27Module elektrisch bediende
achterklep28–29Verwarmbare achterruit30Spiegelontdooiing31–32DC-transformator/led-display/
elektrische verwarming/klimaat‐
regeling/gloeibougieregelaar33Waarschuwing diefstalalarm34Claxon35Stekkerdoos bagageruimte

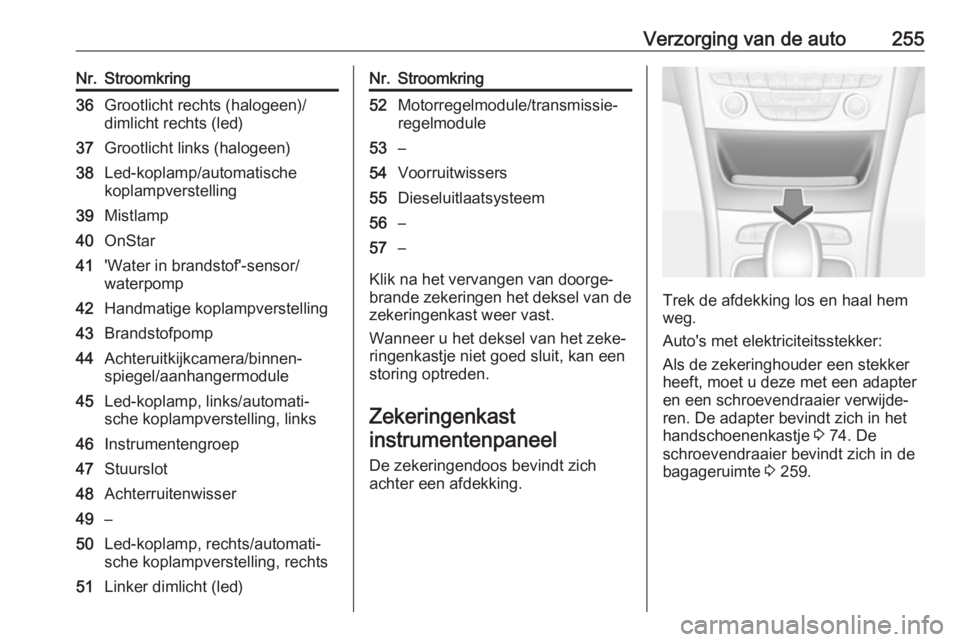

Verzorging van de auto255Nr.Stroomkring36Grootlicht rechts (halogeen)/
dimlicht rechts (led)37Grootlicht links (halogeen)38Led-koplamp/automatische
koplampverstelling39Mistlamp40OnStar41'Water in brandstof'-sensor/
waterpomp42Handmatige koplampverstelling43Brandstofpomp44Achteruitkijkcamera/binnen‐
spiegel/aanhangermodule45Led-koplamp, links/automati‐
sche koplampverstelling, links46Instrumentengroep47Stuurslot48Achterruitenwisser49–50Led-koplamp, rechts/automati‐
sche koplampverstelling, rechts51Linker dimlicht (led)Nr.Stroomkring52Motorregelmodule/transmissie‐
regelmodule53–54Voorruitwissers55Dieseluitlaatsysteem56–57–
Klik na het vervangen van doorge‐
brande zekeringen het deksel van de
zekeringenkast weer vast.
Wanneer u het deksel van het zeke‐
ringenkastje niet goed sluit, kan een
storing optreden.
Zekeringenkastinstrumentenpaneel
De zekeringendoos bevindt zich
achter een afdekking.
Trek de afdekking los en haal hem
weg.
Auto's met elektriciteitsstekker:
Als de zekeringhouder een stekker
heeft, moet u deze met een adapter
en een schroevendraaier verwijde‐
ren. De adapter bevindt zich in het handschoenenkastje 3 74. De
schroevendraaier bevindt zich in de
bagageruimte 3 259.

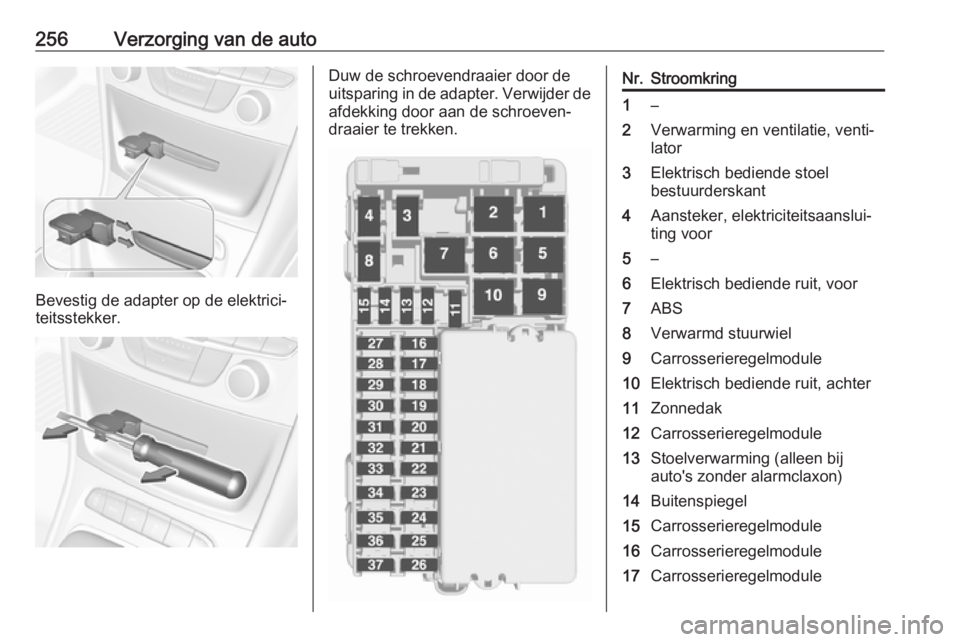

256Verzorging van de auto
Bevestig de adapter op de elektrici‐
teitsstekker.
Duw de schroevendraaier door de
uitsparing in de adapter. Verwijder de afdekking door aan de schroeven‐
draaier te trekken.Nr.Stroomkring1–2Verwarming en ventilatie, venti‐
lator3Elektrisch bediende stoel
bestuurderskant4Aansteker, elektriciteitsaanslui‐
ting voor5–6Elektrisch bediende ruit, voor7ABS8Verwarmd stuurwiel9Carrosserieregelmodule10Elektrisch bediende ruit, achter11Zonnedak12Carrosserieregelmodule13Stoelverwarming (alleen bij
auto's zonder alarmclaxon)14Buitenspiegel15Carrosserieregelmodule16Carrosserieregelmodule17Carrosserieregelmodule

Verzorging van de auto257Nr.Stroomkring18Carrosserieregelmodule19Datalinkconnector20Airbagsysteem21Verwarming en ventilatie22Centrale vergrendeling, achter‐
klep23Elektronisch sleutelsysteem24Geheugenfunctie elektrisch
bediende stoel25Airbagsysteem stuurwiel26Contactslot/stuurslot27Carrosserieregelmodule28USB-aansluiting29–30Keuzehendel31Achterruitwisser32Transmissieregelmodule33Diefstalalarmsysteem/alarmsi‐
reneNr.Stroomkring34Parkeerhulp/blindehoeksys‐
teem/infotainmentsysteem/
USB-aansluiting35OnStar36Info-Display/instrumenten‐
groep/cd-speler37Infotainmentsysteem, radio
Klik na het vervangen van doorge‐
brande zekeringen het deksel van de
zekeringenkast weer vast.
Auto's met elektriciteitsstekker: 1. Breng de afdekking aan de rech‐ terkant aan.
2. Klap de linkerkant van de afdek‐ king naar voren. Geleid de beves‐
tigingsklem naar beneden; zie de
illustratie.
Zekeringenkast in bagageruimte
De zekeringenkast bevindt zich links
in de bagageruimte achter een
deksel.
Verwijder het deksel.

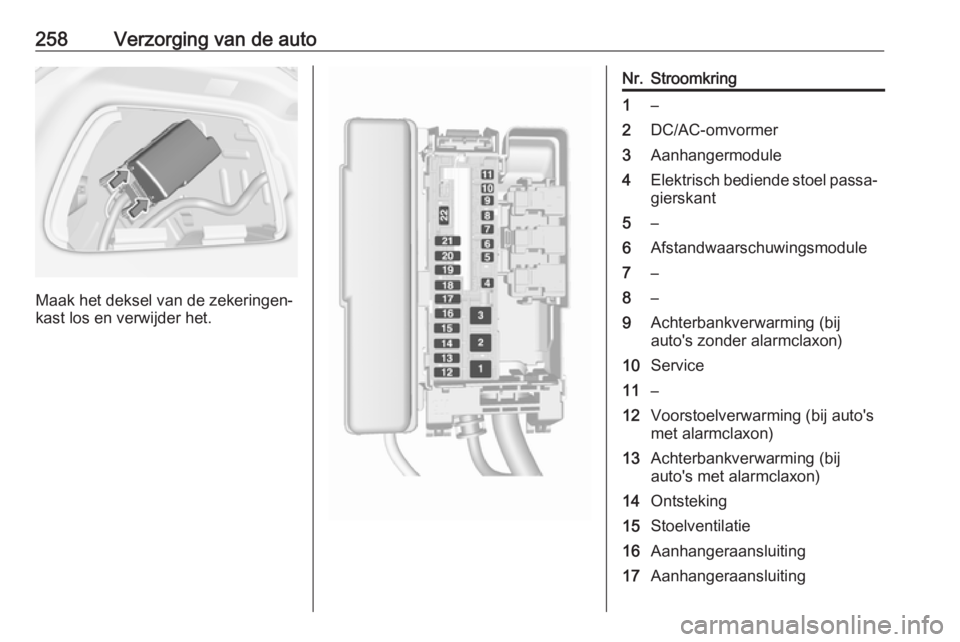

258Verzorging van de auto
Maak het deksel van de zekeringen‐
kast los en verwijder het.
Nr.Stroomkring1–2DC/AC-omvormer3Aanhangermodule4Elektrisch bediende stoel passa‐ gierskant5–6Afstandwaarschuwingsmodule7–8–9Achterbankverwarming (bij
auto's zonder alarmclaxon)10Service11–12Voorstoelverwarming (bij auto's
met alarmclaxon)13Achterbankverwarming (bij
auto's met alarmclaxon)14Ontsteking15Stoelventilatie16Aanhangeraansluiting17Aanhangeraansluiting
