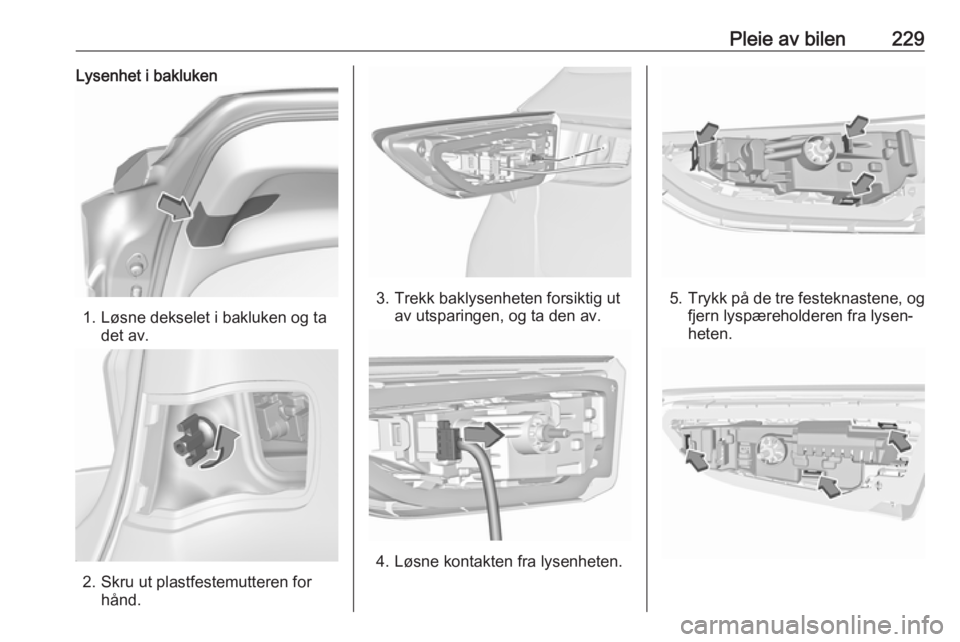

Pleie av bilen229Lysenhet i bakluken
1. Løsne dekselet i bakluken og tadet av.
2. Skru ut plastfestemutteren forhånd.
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
4. Løsne kontakten fra lysenheten.
5.Trykk på de tre festeknastene, og
fjern lyspæreholderen fra lysen‐
heten.

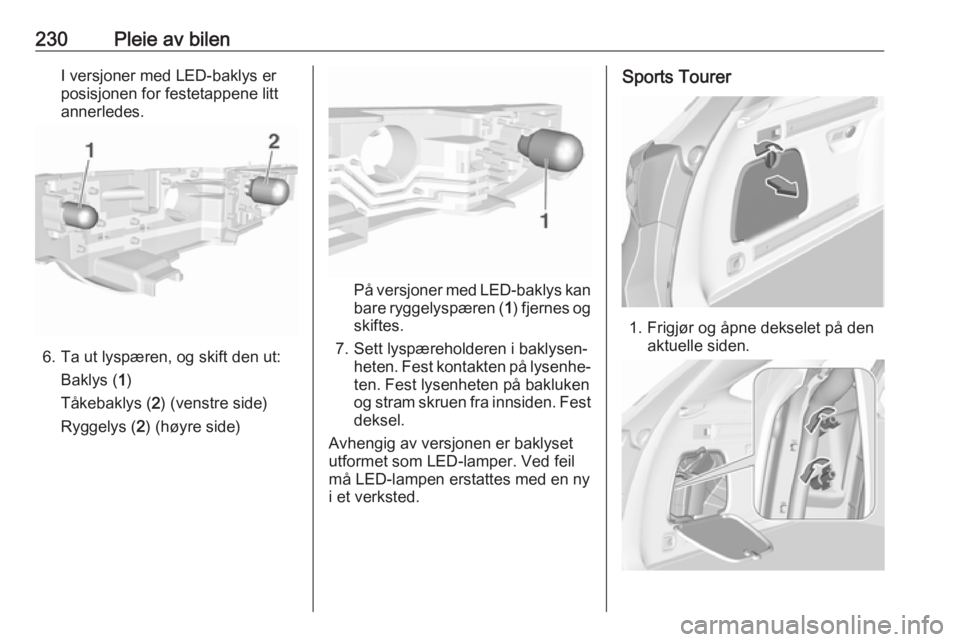

230Pleie av bilenI versjoner med LED-baklys er
posisjonen for festetappene litt
annerledes.
6. Ta ut lyspæren, og skift den ut:
Baklys ( 1)
Tåkebaklys ( 2) (venstre side)
Ryggelys ( 2) (høyre side)
På versjoner med LED-baklys kan
bare ryggelyspæren ( 1) fjernes og
skiftes.
7. Sett lyspæreholderen i baklysen‐ heten. Fest kontakten på lysenhe‐ten. Fest lysenheten på bakluken
og stram skruen fra innsiden. Fest deksel.
Avhengig av versjonen er baklyset utformet som LED-lamper. Ved feil må LED-lampen erstattes med en ny
i et verksted.
Sports Tourer
1. Frigjør og åpne dekselet på den aktuelle siden.

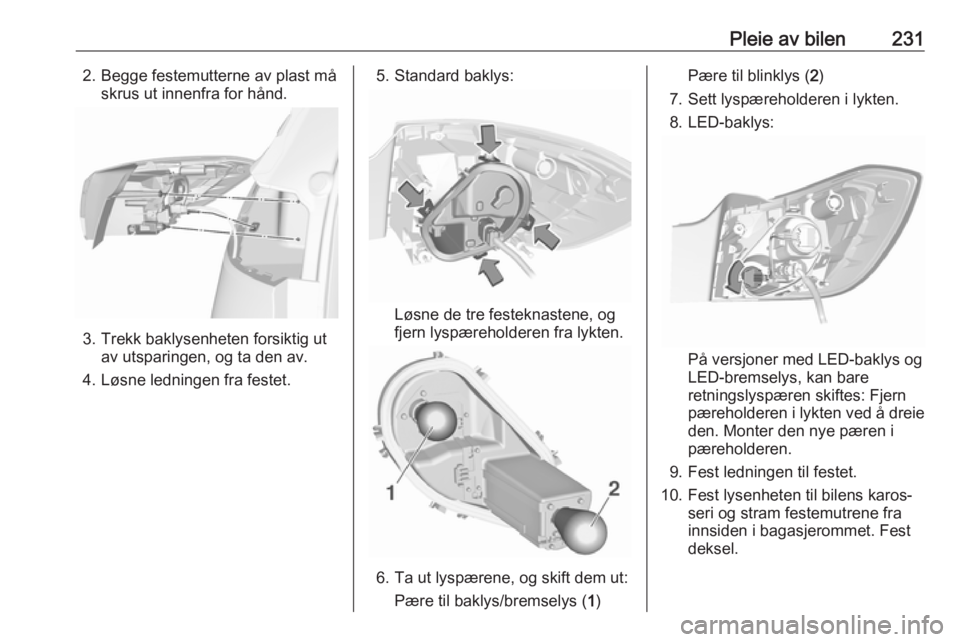

Pleie av bilen2312. Begge festemutterne av plast måskrus ut innenfra for hånd.
3. Trekk baklysenheten forsiktig ut av utsparingen, og ta den av.
4. Løsne ledningen fra festet.
5. Standard baklys:
Løsne de tre festeknastene, og
fjern lyspæreholderen fra lykten.
6. Ta ut lyspærene, og skift dem ut:
Pære til baklys/bremselys ( 1)
Pære til blinklys ( 2)
7. Sett lyspæreholderen i lykten.
8. LED-baklys:
På versjoner med LED-baklys og LED-bremselys, kan bare
retningslyspæren skiftes: Fjern
pæreholderen i lykten ved å dreie
den. Monter den nye pæren i
pæreholderen.
9. Fest ledningen til festet.
10. Fest lysenheten til bilens karos‐ seri og stram festemutrene fra
innsiden i bagasjerommet. Fest
deksel.

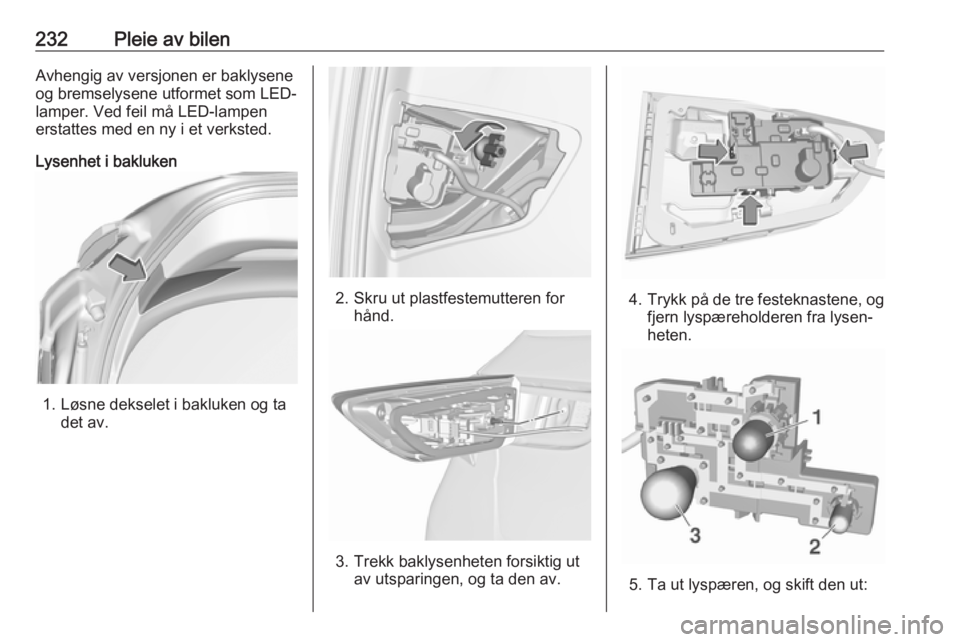

232Pleie av bilenAvhengig av versjonen er baklysene
og bremselysene utformet som LED-
lamper. Ved feil må LED-lampen
erstattes med en ny i et verksted.
Lysenhet i bakluken
1. Løsne dekselet i bakluken og ta det av.
2. Skru ut plastfestemutteren forhånd.
3. Trekk baklysenheten forsiktig ut av utsparingen, og ta den av.
4.Trykk på de tre festeknastene, og
fjern lyspæreholderen fra lysen‐
heten.
5. Ta ut lyspæren, og skift den ut:

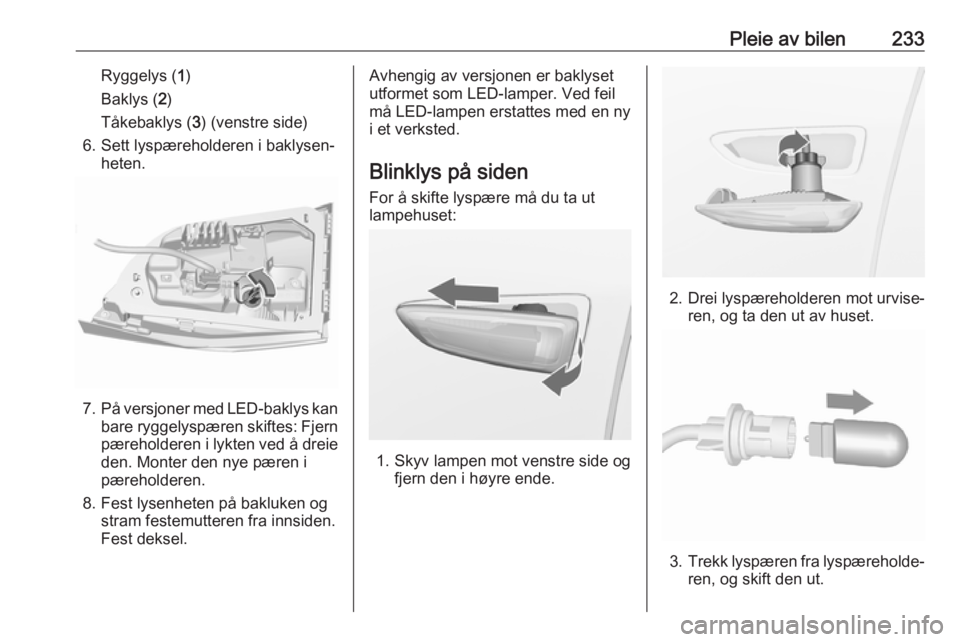

Pleie av bilen233Ryggelys (1)
Baklys ( 2)
Tåkebaklys ( 3) (venstre side)
6. Sett lyspæreholderen i baklysen‐ heten.
7.På versjoner med LED-baklys kan
bare ryggelyspæren skiftes: Fjern pæreholderen i lykten ved å dreie
den. Monter den nye pæren i
pæreholderen.
8. Fest lysenheten på bakluken og stram festemutteren fra innsiden.
Fest deksel.
Avhengig av versjonen er baklyset
utformet som LED-lamper. Ved feil må LED-lampen erstattes med en ny
i et verksted.
Blinklys på siden For å skifte lyspære må du ta ut
lampehuset:
1. Skyv lampen mot venstre side og fjern den i høyre ende.
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.

234Pleie av bilen4.Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren.
2. Ta lampen ned og ut. Ikke dra i ledningen.
3. Ta lyspæreholderen fra lampehu‐ set ved å dreie den mot urviseren.
4.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
5. Sett lyspæreholderen i lampehu‐ set, og drei med urviseren.
6. Hekt på plass lampen i støtfang‐ eren.
Noen versjoner har LED-skiltlys. Overlat arbeidet til et verksted hvis
LED-lampene er defekte.
Innvendige lys
Kupélys foran, leselys Skift pærer på et verksted.
Bagasjeromslys Skift pærer på et verksted.
Instrumentpanelbelysning
Skift pærer på et verksted.

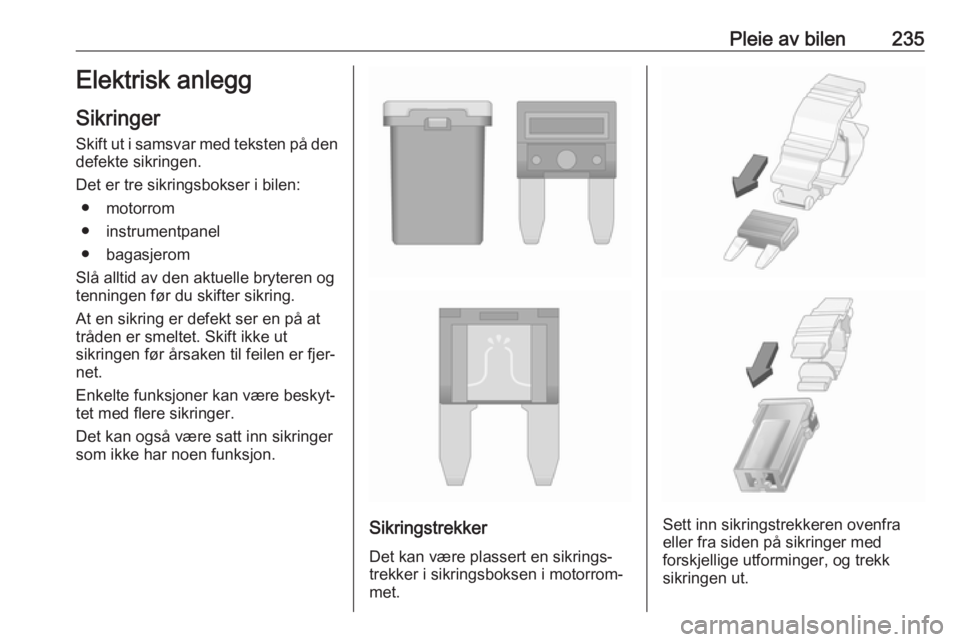

Pleie av bilen235Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er tre sikringsbokser i bilen: ● motorrom
● instrumentpanel
● bagasjerom
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
At en sikring er defekt ser en på at
tråden er smeltet. Skift ikke ut
sikringen før årsaken til feilen er fjer‐
net.
Enkelte funksjoner kan være beskyt‐ tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐ trekker i sikringsboksen i motorrom‐
met.Sett inn sikringstrekkeren ovenfra
eller fra siden på sikringer med
forskjellige utforminger, og trekk
sikringen ut.

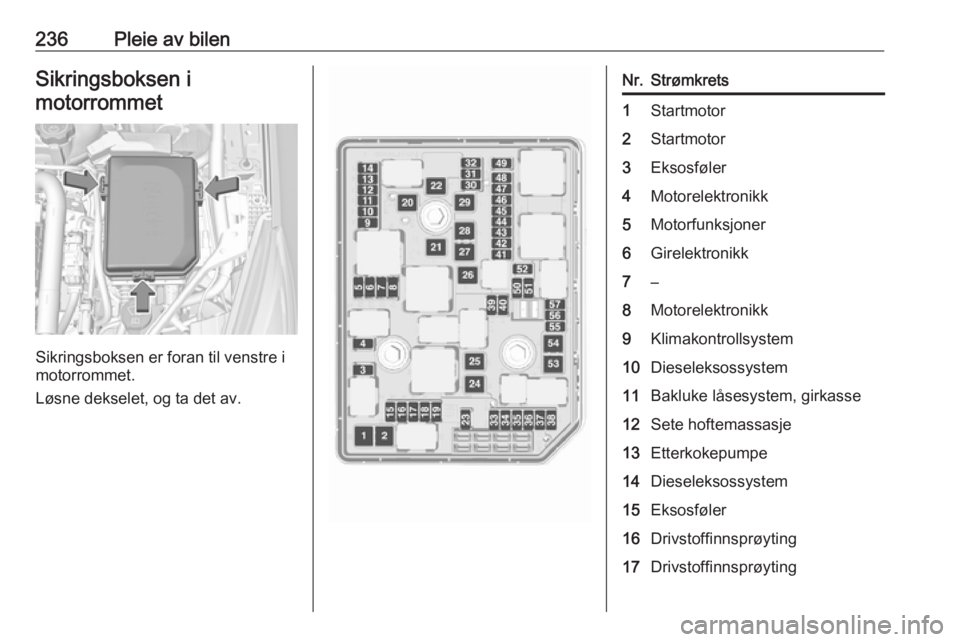

236Pleie av bilenSikringsboksen imotorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og ta det av.
Nr.Strømkrets1Startmotor2Startmotor3Eksosføler4Motorelektronikk5Motorfunksjoner6Girelektronikk7–8Motorelektronikk9Klimakontrollsystem10Dieseleksossystem11Bakluke låsesystem, girkasse12Sete hoftemassasje13Etterkokepumpe14Dieseleksossystem15Eksosføler16Drivstoffinnsprøyting17Drivstoffinnsprøyting

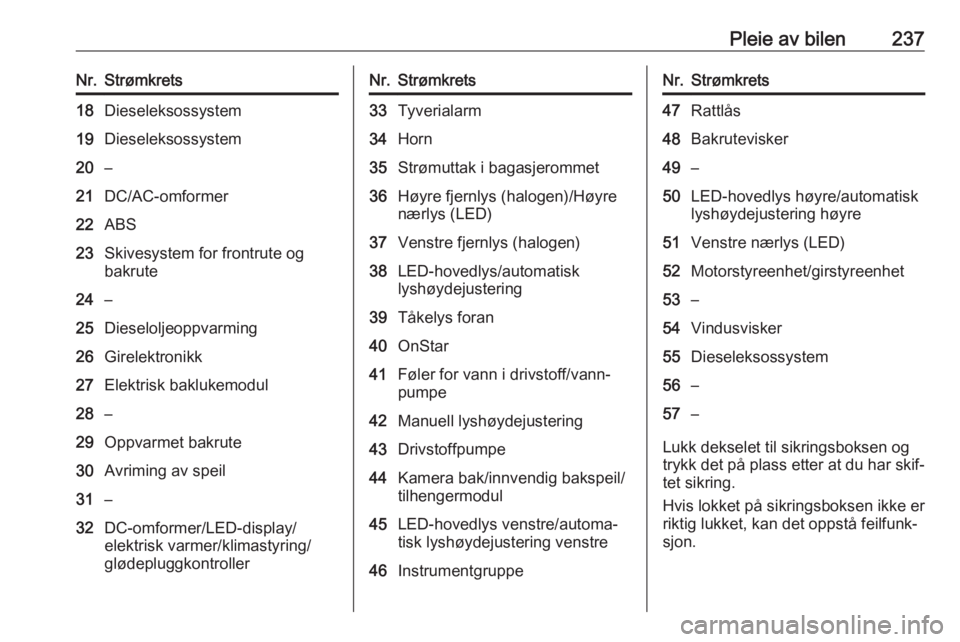

Pleie av bilen237Nr.Strømkrets18Dieseleksossystem19Dieseleksossystem20–21DC/AC-omformer22ABS23Skivesystem for frontrute og
bakrute24–25Dieseloljeoppvarming26Girelektronikk27Elektrisk baklukemodul28–29Oppvarmet bakrute30Avriming av speil31–32DC-omformer/LED-display/
elektrisk varmer/klimastyring/
glødepluggkontrollerNr.Strømkrets33Tyverialarm34Horn35Strømuttak i bagasjerommet36Høyre fjernlys (halogen)/Høyre
nærlys (LED)37Venstre fjernlys (halogen)38LED-hovedlys/automatisk
lyshøydejustering39Tåkelys foran40OnStar41Føler for vann i drivstoff/vann‐
pumpe42Manuell lyshøydejustering43Drivstoffpumpe44Kamera bak/innvendig bakspeil/
tilhengermodul45LED-hovedlys venstre/automa‐
tisk lyshøydejustering venstre46InstrumentgruppeNr.Strømkrets47Rattlås48Bakrutevisker49–50LED-hovedlys høyre/automatisk
lyshøydejustering høyre51Venstre nærlys (LED)52Motorstyreenhet/girstyreenhet53–54Vindusvisker55Dieseleksossystem56–57–
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.

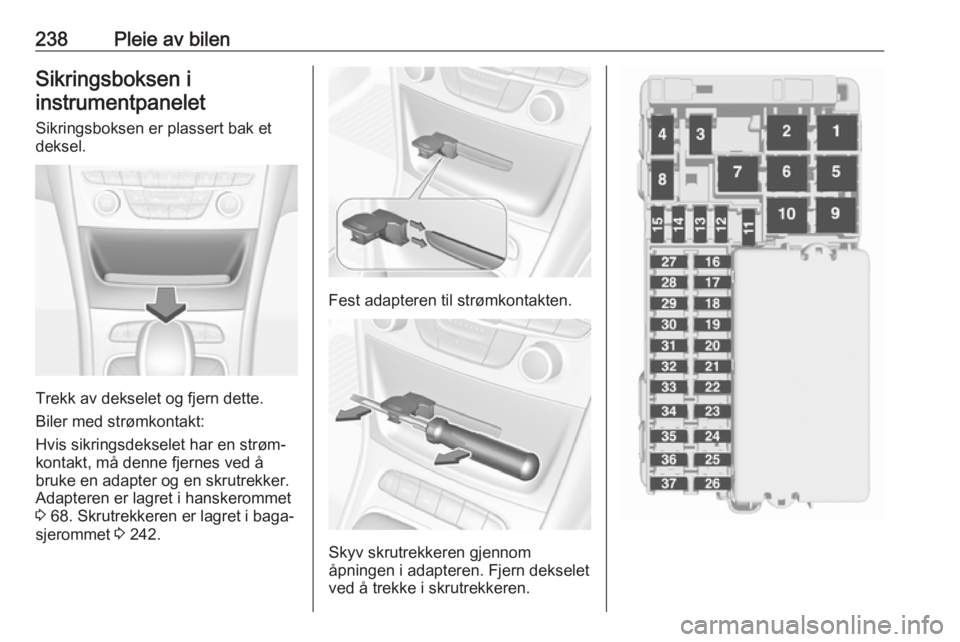

238Pleie av bilenSikringsboksen iinstrumentpanelet
Sikringsboksen er plassert bak et
deksel.
Trekk av dekselet og fjern dette.
Biler med strømkontakt:
Hvis sikringsdekselet har en strøm‐
kontakt, må denne fjernes ved å
bruke en adapter og en skrutrekker.
Adapteren er lagret i hanskerommet
3 68. Skrutrekkeren er lagret i baga‐
sjerommet 3 242.
Fest adapteren til strømkontakten.
Skyv skrutrekkeren gjennom
åpningen i adapteren. Fjern dekselet
ved å trekke i skrutrekkeren.
