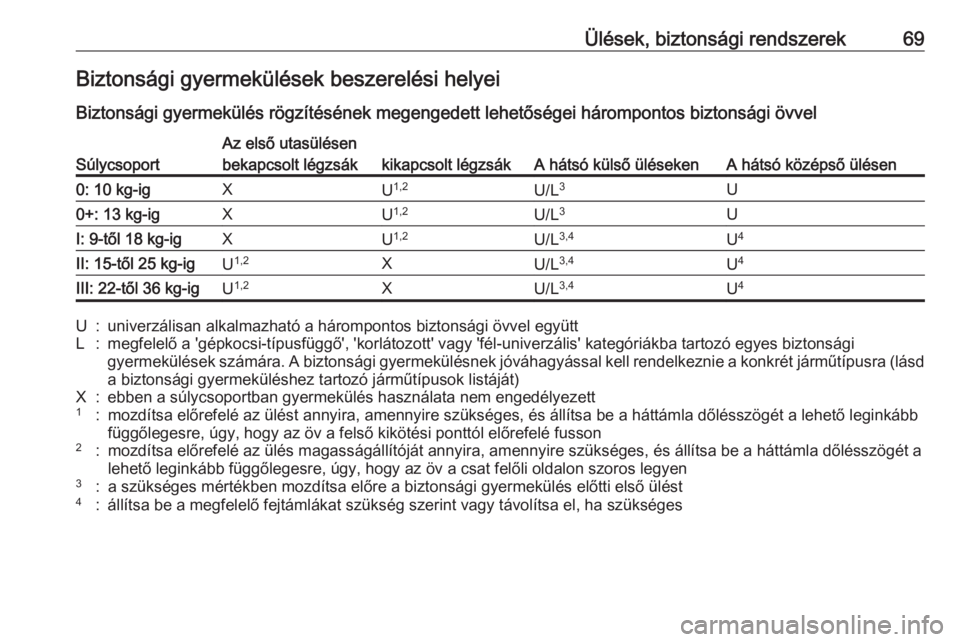

Ülések, biztonsági rendszerek69Biztonsági gyermekülések beszerelési helyei
Biztonsági gyermekülés rögzítésének megengedett lehetőségei hárompontos biztonsági övvelSúlycsoport
Az első utasülésen
A hátsó külső ülésekenA hátsó középső ülésen
bekapcsolt légzsákkikapcsolt légzsák0: 10 kg-igXU 1,2U/L 3U0+: 13 kg-igXU1,2U/L 3UI: 9-től 18 kg-igXU1,2U/L 3,4U4II: 15-től 25 kg-igU1,2XU/L 3,4U4III: 22-től 36 kg-igU1,2XU/L 3,4U4U:univerzálisan alkalmazható a hárompontos biztonsági övvel együttL:megfelelő a 'gépkocsi-típusfüggő', 'korlátozott' vagy 'fél-univerzális' kategóriákba tartozó egyes biztonsági
gyermekülések számára. A biztonsági gyermekülésnek jóváhagyással kell rendelkeznie a konkrét járműtípusra (lásd
a biztonsági gyermeküléshez tartozó járműtípusok listáját)X:ebben a súlycsoportban gyermekülés használata nem engedélyezett1:mozdítsa előrefelé az ülést annyira, amennyire szükséges, és állítsa be a háttámla dőlésszögét a lehető leginkább
függőlegesre, úgy, hogy az öv a felső kikötési ponttól előrefelé fusson2:mozdítsa előrefelé az ülés magasságállítóját annyira, amennyire szükséges, és állítsa be a háttámla dőlésszögét a lehető leginkább függőlegesre, úgy, hogy az öv a csat felőli oldalon szoros legyen3:a szükséges mértékben mozdítsa előre a biztonsági gyermekülés előtti első ülést4:állítsa be a megfelelő fejtámlákat szükség szerint vagy távolítsa el, ha szükséges

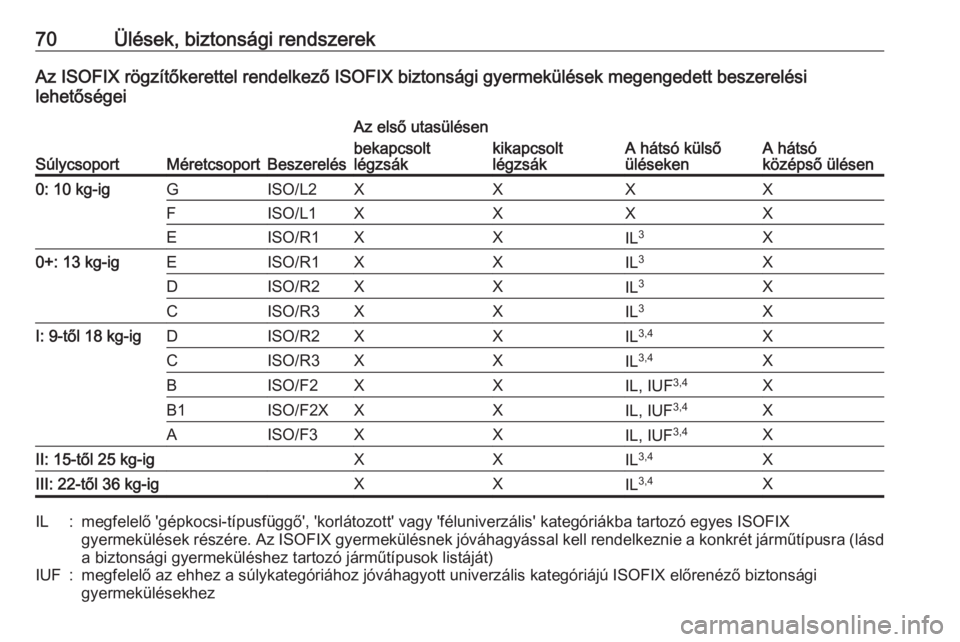

70Ülések, biztonsági rendszerekAz ISOFIX rögzítőkerettel rendelkező ISOFIX biztonsági gyermekülések megengedett beszerelési
lehetőségei
SúlycsoportMéretcsoportBeszerelés
Az első utasülésen
A hátsó külső
ülésekenA hátsó
középső ülésen
bekapcsolt
légzsákkikapcsolt
légzsák0: 10 kg-igGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3X0+: 13 kg-igEISO/R1XXIL 3XDISO/R2XXIL3XCISO/R3XXIL3XI: 9-től 18 kg-igDISO/R2XXIL3,4XCISO/R3XXIL3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF 3,4XII: 15-től 25 kg-igXXIL3,4XIII: 22-től 36 kg-igXXIL3,4XIL:megfelelő 'gépkocsi-típusfüggő', 'korlátozott' vagy 'féluniverzális' kategóriákba tartozó egyes ISOFIX
gyermekülések részére. Az ISOFIX gyermekülésnek jóváhagyással kell rendelkeznie a konkrét járműtípusra (lásd
a biztonsági gyermeküléshez tartozó járműtípusok listáját)IUF:megfelelő az ehhez a súlykategóriához jóváhagyott univerzális kategóriájú ISOFIX előrenéző biztonsági gyermekülésekhez

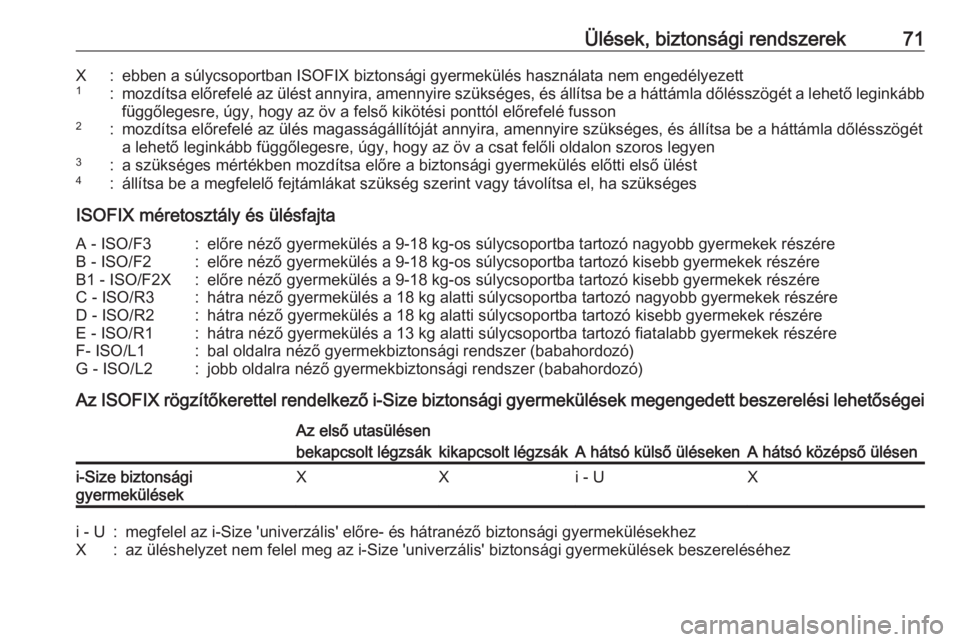

Ülések, biztonsági rendszerek71X:ebben a súlycsoportban ISOFIX biztonsági gyermekülés használata nem engedélyezett1:mozdítsa előrefelé az ülést annyira, amennyire szükséges, és állítsa be a háttámla dőlésszögét a lehető leginkábbfüggőlegesre, úgy, hogy az öv a felső kikötési ponttól előrefelé fusson2:mozdítsa előrefelé az ülés magasságállítóját annyira, amennyire szükséges, és állítsa be a háttámla dőlésszögéta lehető leginkább függőlegesre, úgy, hogy az öv a csat felőli oldalon szoros legyen3:a szükséges mértékben mozdítsa előre a biztonsági gyermekülés előtti első ülést4:állítsa be a megfelelő fejtámlákat szükség szerint vagy távolítsa el, ha szükséges
ISOFIX méretosztály és ülésfajta
A - ISO/F3:előre néző gyermekülés a 9-18 kg-os súlycsoportba tartozó nagyobb gyermekek részéreB - ISO/F2:előre néző gyermekülés a 9-18 kg-os súlycsoportba tartozó kisebb gyermekek részéreB1 - ISO/F2X:előre néző gyermekülés a 9-18 kg-os súlycsoportba tartozó kisebb gyermekek részéreC - ISO/R3:hátra néző gyermekülés a 18 kg alatti súlycsoportba tartozó nagyobb gyermekek részéreD - ISO/R2:hátra néző gyermekülés a 18 kg alatti súlycsoportba tartozó kisebb gyermekek részéreE - ISO/R1:hátra néző gyermekülés a 13 kg alatti súlycsoportba tartozó fiatalabb gyermekek részéreF- ISO/L1:bal oldalra néző gyermekbiztonsági rendszer (babahordozó)G - ISO/L2:jobb oldalra néző gyermekbiztonsági rendszer (babahordozó)
Az ISOFIX rögzítőkerettel rendelkező i-Size biztonsági gyermekülések megengedett beszerelési lehetőségei
Az első utasülésen
A hátsó külső ülésekenA hátsó középső ülésen
bekapcsolt légzsákkikapcsolt légzsáki-Size biztonsági
gyermekülésekXXi - UXi - U:megfelel az i-Size 'univerzális' előre- és hátranéző biztonsági gyermekülésekhezX:az üléshelyzet nem felel meg az i-Size 'univerzális' biztonsági gyermekülések beszereléséhez

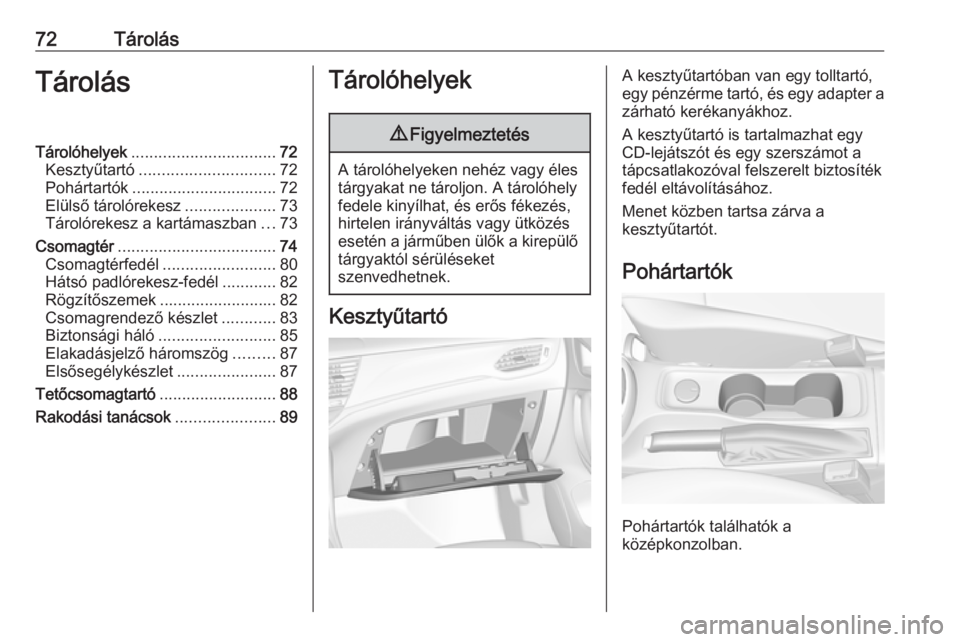

72TárolásTárolásTárolóhelyek................................ 72
Kesztyűtartó .............................. 72
Pohártartók ................................ 72
Elülső tárolórekesz ....................73
Tárolórekesz a kartámaszban ...73
Csomagtér ................................... 74
Csomagtérfedél ......................... 80
Hátsó padlórekesz-fedél ............82
Rögzítőszemek .......................... 82
Csomagrendező készlet ............83
Biztonsági háló .......................... 85
Elakadásjelző háromszög .........87
Elsősegélykészlet ......................87
Tetőcsomagtartó ..........................88
Rakodási tanácsok ......................89Tárolóhelyek9Figyelmeztetés
A tárolóhelyeken nehéz vagy éles
tárgyakat ne tároljon. A tárolóhely
fedele kinyílhat, és erős fékezés,
hirtelen irányváltás vagy ütközés esetén a járműben ülők a kirepülő tárgyaktól sérüléseket
szenvedhetnek.
Kesztyűtartó
A kesztyűtartóban van egy tolltartó,
egy pénzérme tartó, és egy adapter a
zárható kerékanyákhoz.
A kesztyűtartó is tartalmazhat egy
CD-lejátszót és egy szerszámot a
tápcsatlakozóval felszerelt biztosíték
fedél eltávolításához.
Menet közben tartsa zárva a
kesztyűtartót.
Pohártartók
Pohártartók találhatók a
középkonzolban.

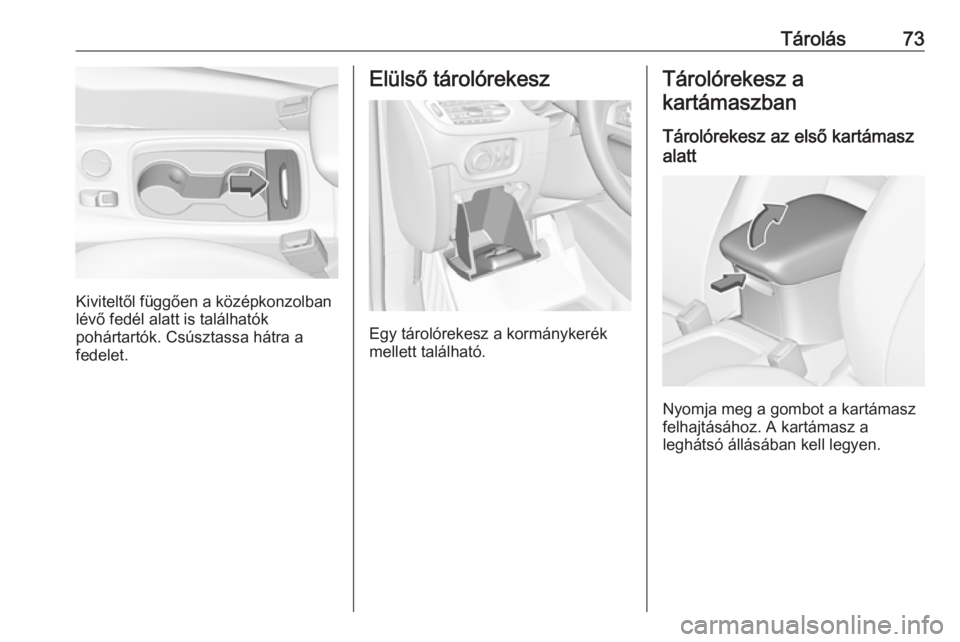

Tárolás73
Kiviteltől függően a középkonzolban
lévő fedél alatt is találhatók
pohártartók. Csúsztassa hátra a
fedelet.
Elülső tárolórekesz
Egy tárolórekesz a kormánykerék
mellett található.
Tárolórekesz a
kartámaszban
Tárolórekesz az első kartámasz
alatt
Nyomja meg a gombot a kartámasz
felhajtásához. A kartámasz a
leghátsó állásában kell legyen.

74TárolásCsomagtérFelszereltségtől függően a hátsó ülés
háttámlája kettő vagy három részre
lehet osztva. Mindegyik rész
lehajtható.
Mielőtt lehajtja a hátsó ülés háttámláit, hajtsa végre a következőt, szükség szerint:
● 5 ajtós ferdehátú: távolítsa el a csomagtérfedelet 3 80.
● Sports Tourer: távolítsa el a sötétítőrolót 3 80.
● Nyomja meg és tartsa így a reteszt, hogy lenyomja a
fejtámlákat 3 47.
● Távolítsa el a hátsó fejtámlákat, hogy a háttámlák teljesen
ráfeküdjenek az üléspárnára
3 47.Csomagtérbővítés (kétrészes
hátsó ülés háttámla), 5 ajtós
ferdehátú
● Vezesse át a külső ülések biztonsági öveit az oldalsó
övvezetőkön, hogy megelőzze
az övek sérülését. A háttámla
lehajtásakor a támlával együtt
húzza előre a biztonsági öveket.
● Húzza meg a kioldókart az egyik vagy mindkét külső oldalon, éshajtsa le előre a háttámlát az
üléspárnára.
● Vegye ki a biztonsági övet az
ülés háttámla vezetésből, és
helyezze a tartó mögé, ahogy az
ábrán látható.
● Felhajtáshoz emelje fel a háttámlákat, és vezesse őket
felső állásukba, amíg hallhatóan
rögzülnek.

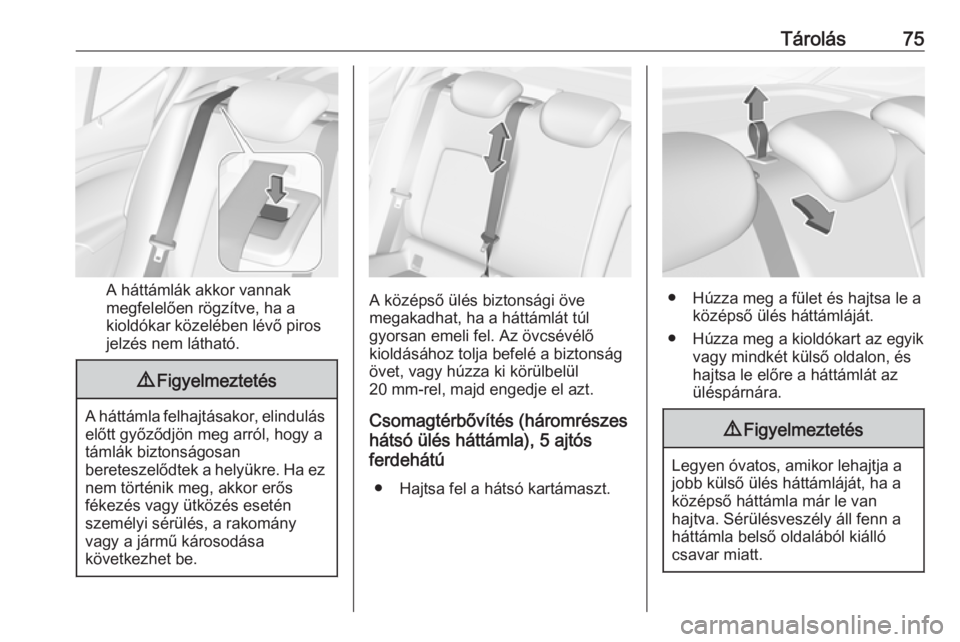

Tárolás75
A háttámlák akkor vannak
megfelelően rögzítve, ha a
kioldókar közelében lévő piros
jelzés nem látható.
9 Figyelmeztetés
A háttámla felhajtásakor, elindulás
előtt győződjön meg arról, hogy a
támlák biztonságosan
bereteszelődtek a helyükre. Ha ez nem történik meg, akkor erős
fékezés vagy ütközés esetén
személyi sérülés, a rakomány
vagy a jármű károsodása
következhet be.
A középső ülés biztonsági öve
megakadhat, ha a háttámlát túl
gyorsan emeli fel. Az övcsévélő
kioldásához tolja befelé a biztonság övet, vagy húzza ki körülbelül
20 mm-rel, majd engedje el azt.
Csomagtérbővítés (háromrészes
hátsó ülés háttámla), 5 ajtós
ferdehátú
● Hajtsa fel a hátsó kartámaszt.● Húzza meg a fület és hajtsa le a középső ülés háttámláját.
● Húzza meg a kioldókart az egyik vagy mindkét külső oldalon, éshajtsa le előre a háttámlát az
üléspárnára.
9 Figyelmeztetés
Legyen óvatos, amikor lehajtja a
jobb külső ülés háttámláját, ha a
középső háttámla már le van
hajtva. Sérülésveszély áll fenn a
háttámla belső oldalából kiálló
csavar miatt.

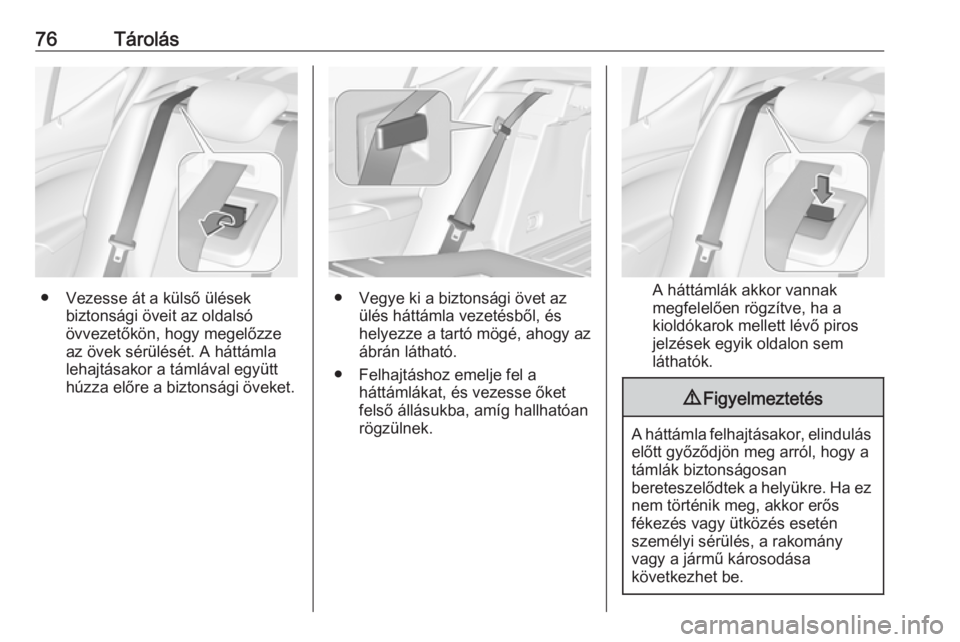

76Tárolás
● Vezesse át a külső ülésekbiztonsági öveit az oldalsó
övvezetőkön, hogy megelőzze
az övek sérülését. A háttámla
lehajtásakor a támlával együtt
húzza előre a biztonsági öveket.● Vegye ki a biztonsági övet az ülés háttámla vezetésből, éshelyezze a tartó mögé, ahogy az
ábrán látható.
● Felhajtáshoz emelje fel a háttámlákat, és vezesse őket
felső állásukba, amíg hallhatóan
rögzülnek.A háttámlák akkor vannak
megfelelően rögzítve, ha a
kioldókarok mellett lévő piros
jelzések egyik oldalon sem
láthatók.
9 Figyelmeztetés
A háttámla felhajtásakor, elindulás
előtt győződjön meg arról, hogy a
támlák biztonságosan
bereteszelődtek a helyükre. Ha ez nem történik meg, akkor erős
fékezés vagy ütközés esetén
személyi sérülés, a rakomány
vagy a jármű károsodása
következhet be.

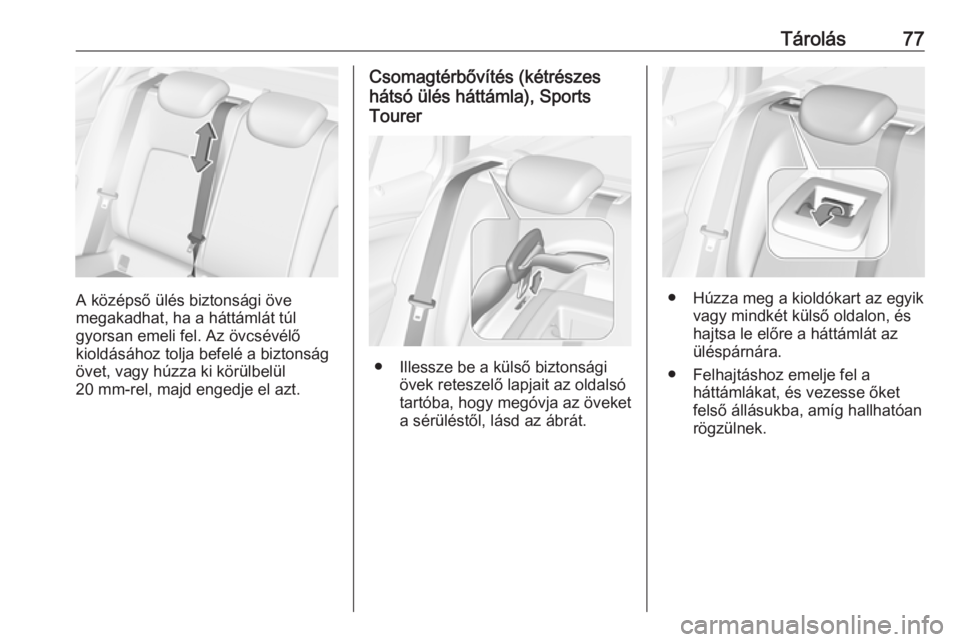

Tárolás77
A középső ülés biztonsági öve
megakadhat, ha a háttámlát túl
gyorsan emeli fel. Az övcsévélő
kioldásához tolja befelé a biztonság
övet, vagy húzza ki körülbelül
20 mm-rel, majd engedje el azt.
Csomagtérbővítés (kétrészes
hátsó ülés háttámla), Sports
Tourer
● Illessze be a külső biztonsági övek reteszelő lapjait az oldalsó
tartóba, hogy megóvja az öveket
a sérüléstől, lásd az ábrát.
● Húzza meg a kioldókart az egyik vagy mindkét külső oldalon, éshajtsa le előre a háttámlát az
üléspárnára.
● Felhajtáshoz emelje fel a háttámlákat, és vezesse őket
felső állásukba, amíg hallhatóan
rögzülnek.

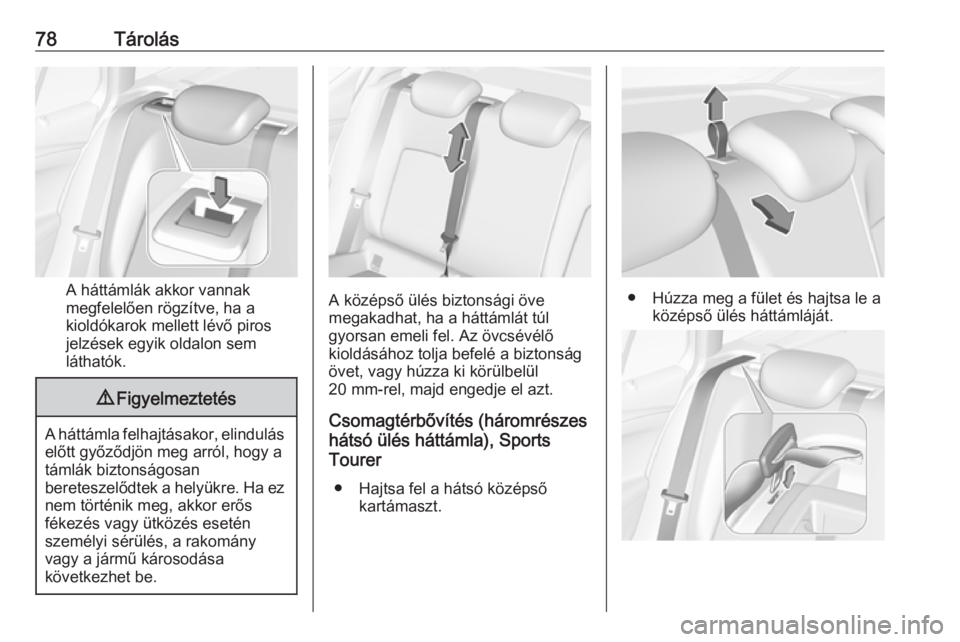

78Tárolás
A háttámlák akkor vannak
megfelelően rögzítve, ha a
kioldókarok mellett lévő piros
jelzések egyik oldalon sem
láthatók.
9 Figyelmeztetés
A háttámla felhajtásakor, elindulás
előtt győződjön meg arról, hogy a
támlák biztonságosan
bereteszelődtek a helyükre. Ha ez nem történik meg, akkor erős
fékezés vagy ütközés esetén
személyi sérülés, a rakomány
vagy a jármű károsodása
következhet be.
A középső ülés biztonsági öve
megakadhat, ha a háttámlát túl
gyorsan emeli fel. Az övcsévélő
kioldásához tolja befelé a biztonság övet, vagy húzza ki körülbelül
20 mm-rel, majd engedje el azt.
Csomagtérbővítés (háromrészes
hátsó ülés háttámla), Sports
Tourer
● Hajtsa fel a hátsó középső kartámaszt.● Húzza meg a fület és hajtsa le aközépső ülés háttámláját.
