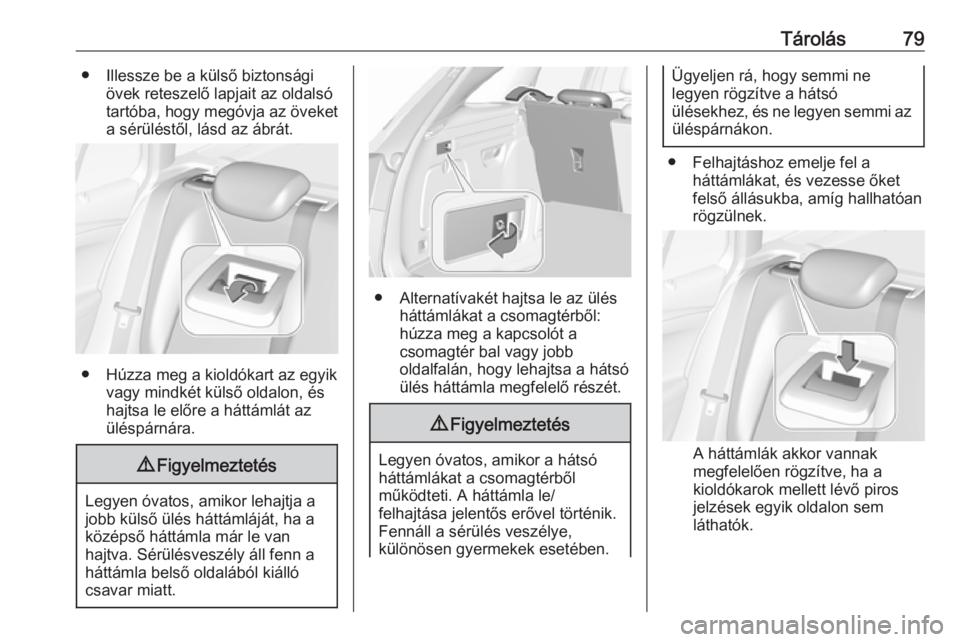

Tárolás79● Illessze be a külső biztonságiövek reteszelő lapjait az oldalsótartóba, hogy megóvja az öveket
a sérüléstől, lásd az ábrát.
● Húzza meg a kioldókart az egyik vagy mindkét külső oldalon, és
hajtsa le előre a háttámlát az
üléspárnára.
9 Figyelmeztetés
Legyen óvatos, amikor lehajtja a
jobb külső ülés háttámláját, ha a
középső háttámla már le van
hajtva. Sérülésveszély áll fenn a
háttámla belső oldalából kiálló
csavar miatt.
● Alternatívakét hajtsa le az ülés háttámlákat a csomagtérből:húzza meg a kapcsolót a
csomagtér bal vagy jobb
oldalfalán, hogy lehajtsa a hátsó ülés háttámla megfelelő részét.
9 Figyelmeztetés
Legyen óvatos, amikor a hátsó
háttámlákat a csomagtérből
működteti. A háttámla le/
felhajtása jelentős erővel történik.
Fennáll a sérülés veszélye,
különösen gyermekek esetében.
Ügyeljen rá, hogy semmi ne
legyen rögzítve a hátsó
ülésekhez, és ne legyen semmi az üléspárnákon.
● Felhajtáshoz emelje fel a háttámlákat, és vezesse őket
felső állásukba, amíg hallhatóan rögzülnek.
A háttámlák akkor vannak
megfelelően rögzítve, ha a
kioldókarok mellett lévő piros
jelzések egyik oldalon sem
láthatók.

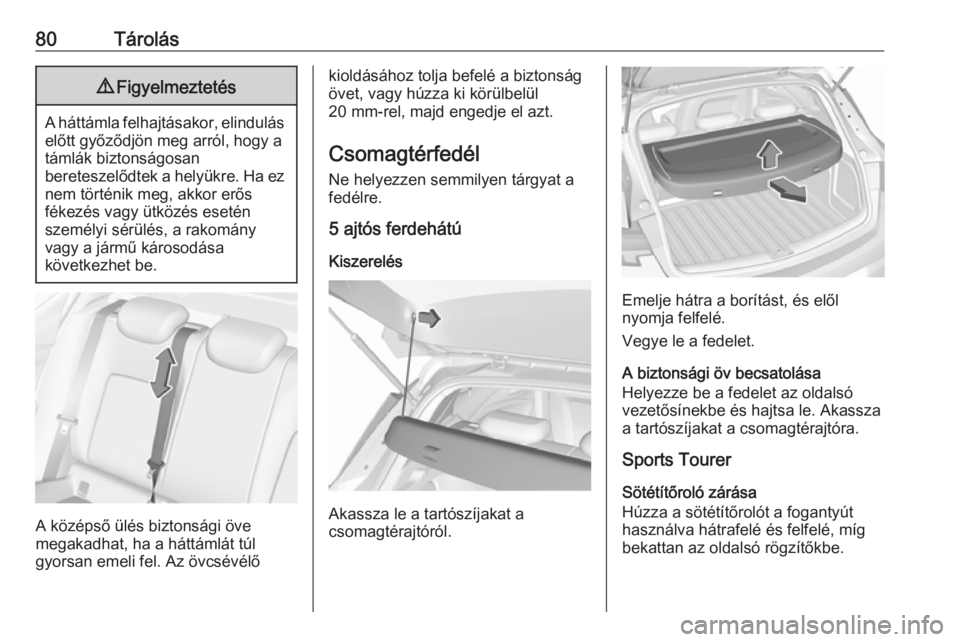

80Tárolás9Figyelmeztetés
A háttámla felhajtásakor, elindulás
előtt győződjön meg arról, hogy a
támlák biztonságosan
bereteszelődtek a helyükre. Ha ez nem történik meg, akkor erős
fékezés vagy ütközés esetén
személyi sérülés, a rakomány
vagy a jármű károsodása
következhet be.
A középső ülés biztonsági öve
megakadhat, ha a háttámlát túl
gyorsan emeli fel. Az övcsévélő
kioldásához tolja befelé a biztonság övet, vagy húzza ki körülbelül
20 mm-rel, majd engedje el azt.
Csomagtérfedél
Ne helyezzen semmilyen tárgyat a
fedélre.
5 ajtós ferdehátú
Kiszerelés
Akassza le a tartószíjakat a
csomagtérajtóról.
Emelje hátra a borítást, és elől
nyomja felfelé.
Vegye le a fedelet.
A biztonsági öv becsatolása
Helyezze be a fedelet az oldalsó
vezetősínekbe és hajtsa le. Akassza
a tartószíjakat a csomagtérajtóra.
Sports Tourer
Sötétítőroló zárása
Húzza a sötétítőrolót a fogantyút
használva hátrafelé és felfelé, míg
bekattan az oldalsó rögzítőkbe.

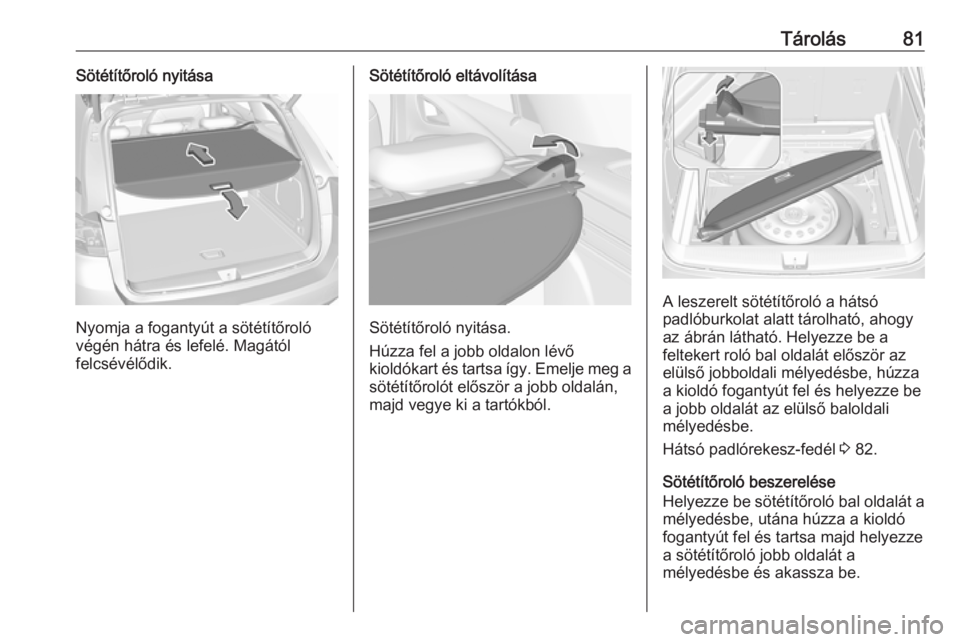

Tárolás81Sötétítőroló nyitása
Nyomja a fogantyút a sötétítőroló
végén hátra és lefelé. Magától
felcsévélődik.
Sötétítőroló eltávolítása
Sötétítőroló nyitása.
Húzza fel a jobb oldalon lévő
kioldókart és tartsa így. Emelje meg a sötétítőrolót először a jobb oldalán,
majd vegye ki a tartókból.
A leszerelt sötétítőroló a hátsó
padlóburkolat alatt tárolható, ahogy
az ábrán látható. Helyezze be a
feltekert roló bal oldalát először az
elülső jobboldali mélyedésbe, húzza
a kioldó fogantyút fel és helyezze be
a jobb oldalát az elülső baloldali
mélyedésbe.
Hátsó padlórekesz-fedél 3 82.
Sötétítőroló beszerelése
Helyezze be sötétítőroló bal oldalát a
mélyedésbe, utána húzza a kioldó
fogantyút fel és tartsa majd helyezze
a sötétítőroló jobb oldalát a
mélyedésbe és akassza be.

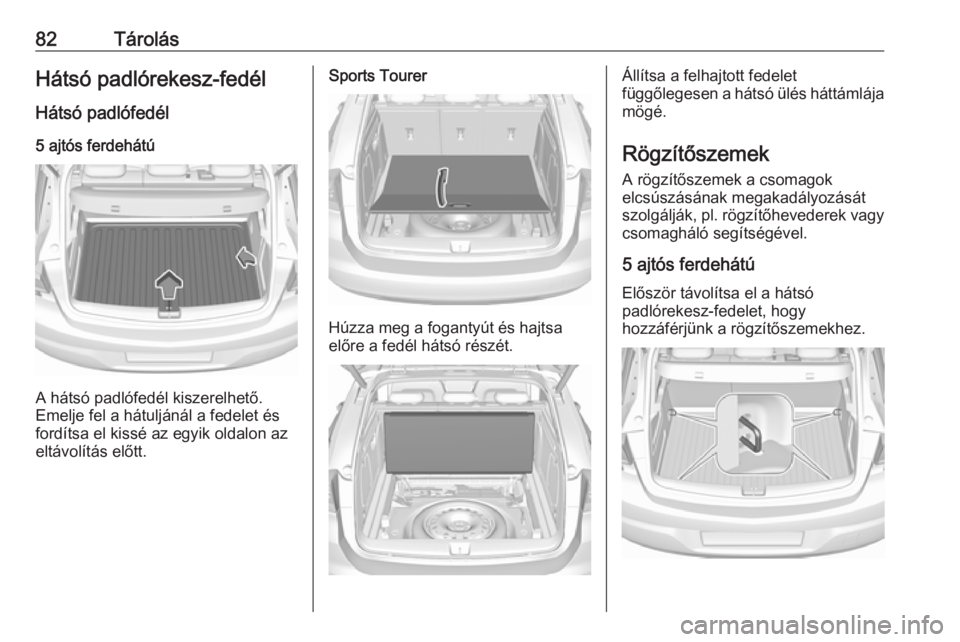

82TárolásHátsó padlórekesz-fedél
Hátsó padlófedél 5 ajtós ferdehátú
A hátsó padlófedél kiszerelhető.
Emelje fel a hátuljánál a fedelet és fordítsa el kissé az egyik oldalon az
eltávolítás előtt.
Sports Tourer
Húzza meg a fogantyút és hajtsa
előre a fedél hátsó részét.
Állítsa a felhajtott fedelet
függőlegesen a hátsó ülés háttámlája
mögé.
Rögzítőszemek
A rögzítőszemek a csomagok
elcsúszásának megakadályozását
szolgálják, pl. rögzítőhevederek vagy
csomagháló segítségével.
5 ajtós ferdehátú Először távolítsa el a hátsó
padlórekesz-fedelet, hogy
hozzáférjünk a rögzítőszemekhez.

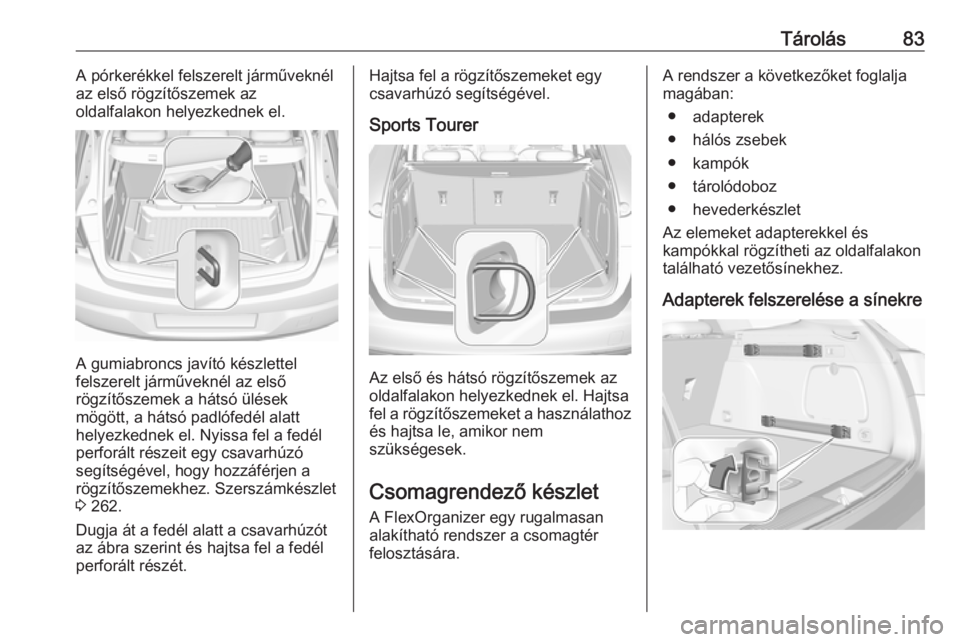

Tárolás83A pórkerékkel felszerelt járműveknél
az első rögzítőszemek az
oldalfalakon helyezkednek el.
A gumiabroncs javító készlettel
felszerelt járműveknél az első
rögzítőszemek a hátsó ülések
mögött, a hátsó padlófedél alatt
helyezkednek el. Nyissa fel a fedél
perforált részeit egy csavarhúzó
segítségével, hogy hozzáférjen a
rögzítőszemekhez. Szerszámkészlet
3 262.
Dugja át a fedél alatt a csavarhúzót
az ábra szerint és hajtsa fel a fedél
perforált részét.
Hajtsa fel a rögzítőszemeket egy
csavarhúzó segítségével.
Sports Tourer
Az első és hátsó rögzítőszemek az
oldalfalakon helyezkednek el. Hajtsa
fel a rögzítőszemeket a használathoz
és hajtsa le, amikor nem
szükségesek.
Csomagrendező készlet
A FlexOrganizer egy rugalmasan
alakítható rendszer a csomagtér
felosztására.
A rendszer a következőket foglalja
magában:
● adapterek
● hálós zsebek
● kampók
● tárolódoboz
● hevederkészlet
Az elemeket adapterekkel és
kampókkal rögzítheti az oldalfalakon
található vezetősínekhez.
Adapterek felszerelése a sínekre

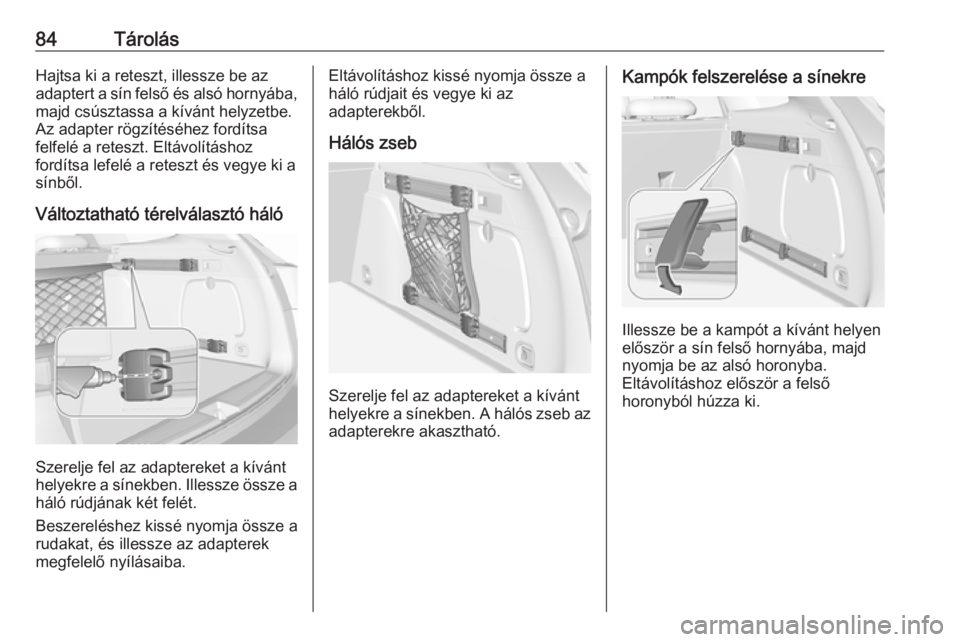

84TárolásHajtsa ki a reteszt, illessze be az
adaptert a sín felső és alsó hornyába,
majd csúsztassa a kívánt helyzetbe.
Az adapter rögzítéséhez fordítsa
felfelé a reteszt. Eltávolításhoz
fordítsa lefelé a reteszt és vegye ki a
sínből.
Változtatható térelválasztó háló
Szerelje fel az adaptereket a kívánt
helyekre a sínekben. Illessze össze a háló rúdjának két felét.
Beszereléshez kissé nyomja össze a
rudakat, és illessze az adapterek
megfelelő nyílásaiba.
Eltávolításhoz kissé nyomja össze a
háló rúdjait és vegye ki az
adapterekből.
Hálós zseb
Szerelje fel az adaptereket a kívánt
helyekre a sínekben. A hálós zseb az adapterekre akasztható.
Kampók felszerelése a sínekre
Illessze be a kampót a kívánt helyen
először a sín felső hornyába, majd
nyomja be az alsó horonyba.
Eltávolításhoz először a felső
horonyból húzza ki.

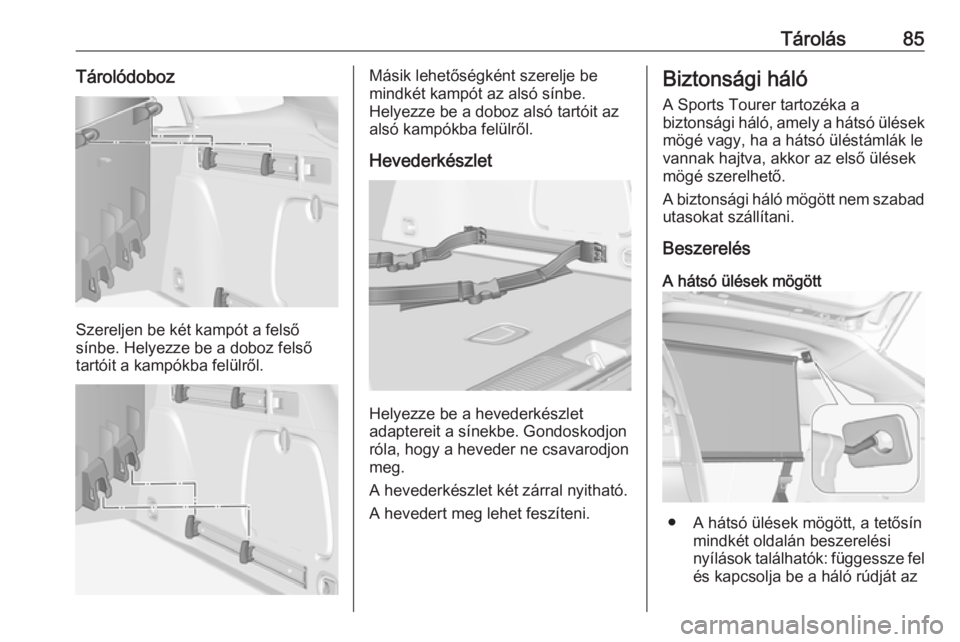

Tárolás85Tárolódoboz
Szereljen be két kampót a felső
sínbe. Helyezze be a doboz felső
tartóit a kampókba felülről.
Másik lehetőségként szerelje be
mindkét kampót az alsó sínbe.
Helyezze be a doboz alsó tartóit az
alsó kampókba felülről.
Hevederkészlet
Helyezze be a hevederkészlet
adaptereit a sínekbe. Gondoskodjon róla, hogy a heveder ne csavarodjon
meg.
A hevederkészlet két zárral nyitható.
A hevedert meg lehet feszíteni.
Biztonsági háló
A Sports Tourer tartozéka a
biztonsági háló, amely a hátsó ülések
mögé vagy, ha a hátsó üléstámlák le vannak hajtva, akkor az első ülések
mögé szerelhető.
A biztonsági háló mögött nem szabad utasokat szállítani.
Beszerelés
A hátsó ülések mögött
● A hátsó ülések mögött, a tetősín mindkét oldalán beszerelési
nyílások találhatók: függessze fel
és kapcsolja be a háló rúdját az

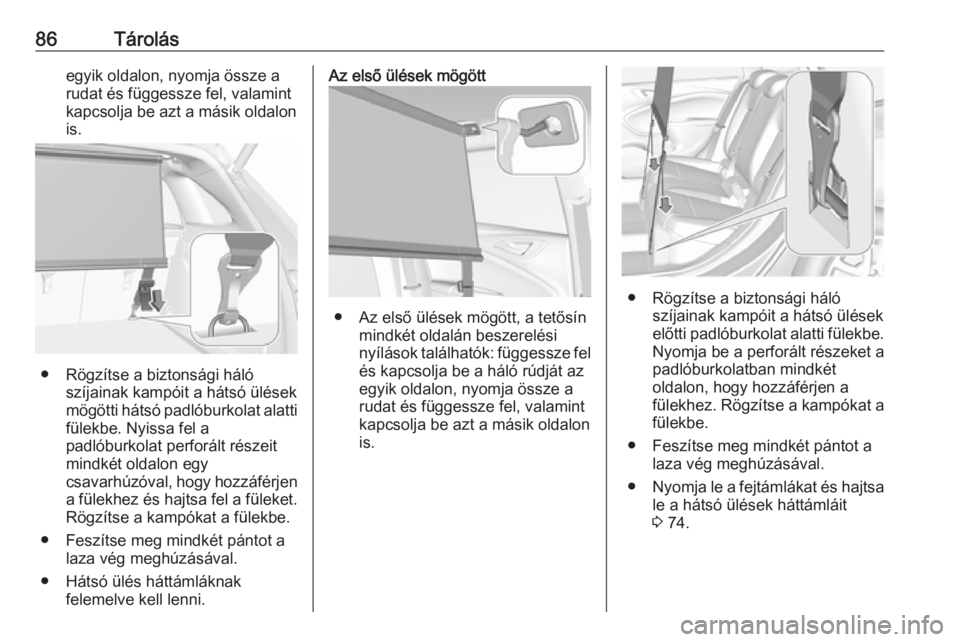

86Tárolásegyik oldalon, nyomja össze a
rudat és függessze fel, valamint
kapcsolja be azt a másik oldalon
is.
● Rögzítse a biztonsági háló szíjainak kampóit a hátsó ülések
mögötti hátsó padlóburkolat alatti
fülekbe. Nyissa fel a
padlóburkolat perforált részeit mindkét oldalon egy
csavarhúzóval, hogy hozzáférjen a fülekhez és hajtsa fel a füleket. Rögzítse a kampókat a fülekbe.
● Feszítse meg mindkét pántot a laza vég meghúzásával.
● Hátsó ülés háttámláknak felemelve kell lenni.
Az első ülések mögött
● Az első ülések mögött, a tetősín mindkét oldalán beszerelési
nyílások találhatók: függessze fel
és kapcsolja be a háló rúdját az egyik oldalon, nyomja össze a
rudat és függessze fel, valamint
kapcsolja be azt a másik oldalon
is.
● Rögzítse a biztonsági háló szíjainak kampóit a hátsó ülések
előtti padlóburkolat alatti fülekbe. Nyomja be a perforált részeket a
padlóburkolatban mindkét
oldalon, hogy hozzáférjen a
fülekhez. Rögzítse a kampókat a
fülekbe.
● Feszítse meg mindkét pántot a laza vég meghúzásával.
● Nyomja le a fejtámlákat és hajtsa
le a hátsó ülések háttámláit
3 74.

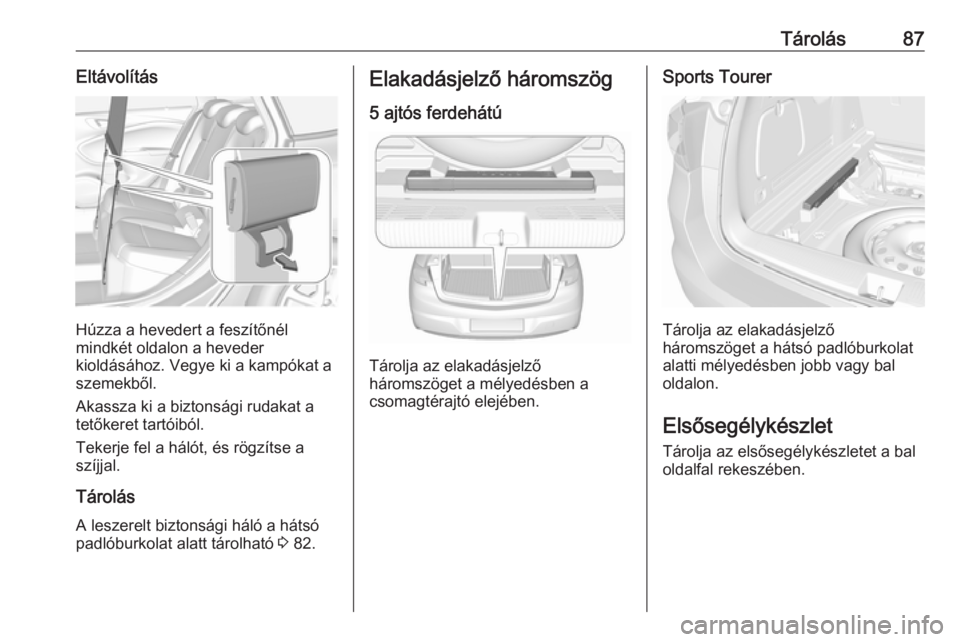

Tárolás87Eltávolítás
Húzza a hevedert a feszítőnél
mindkét oldalon a heveder
kioldásához. Vegye ki a kampókat a
szemekből.
Akassza ki a biztonsági rudakat a
tetőkeret tartóiból.
Tekerje fel a hálót, és rögzítse a
szíjjal.
Tárolás
A leszerelt biztonsági háló a hátsó
padlóburkolat alatt tárolható 3 82.
Elakadásjelző háromszög
5 ajtós ferdehátú
Tárolja az elakadásjelző
háromszöget a mélyedésben a
csomagtérajtó elejében.
Sports Tourer
Tárolja az elakadásjelző
háromszöget a hátsó padlóburkolat
alatti mélyedésben jobb vagy bal
oldalon.
Elsősegélykészlet Tárolja az elsősegélykészletet a bal
oldalfal rekeszében.

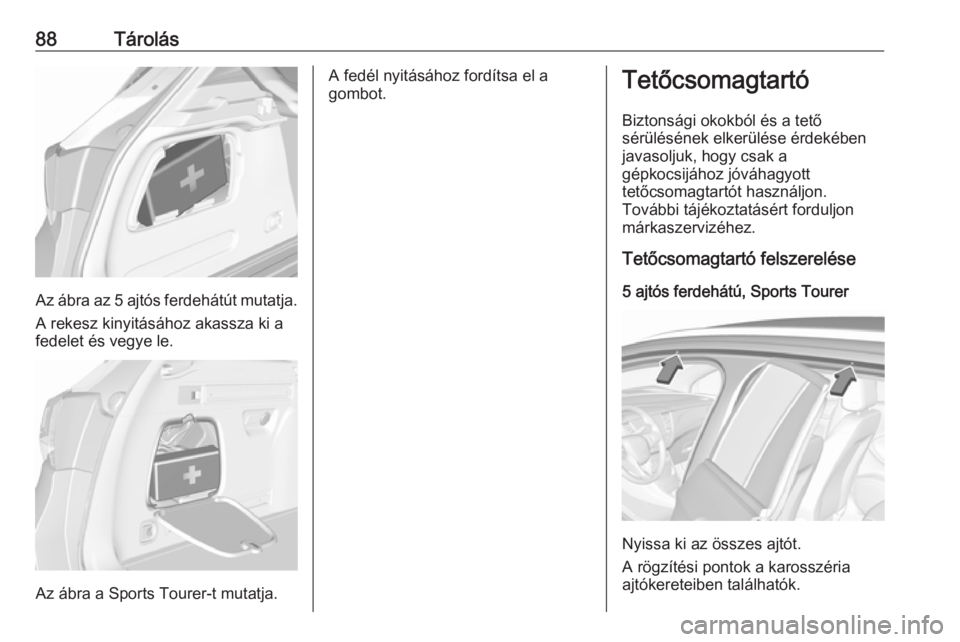

88Tárolás
Az ábra az 5 ajtós ferdehátút mutatja.A rekesz kinyitásához akassza ki a
fedelet és vegye le.
Az ábra a Sports Tourer-t mutatja.
A fedél nyitásához fordítsa el a
gombot.Tetőcsomagtartó
Biztonsági okokból és a tető
sérülésének elkerülése érdekében
javasoljuk, hogy csak a
gépkocsijához jóváhagyott
tetőcsomagtartót használjon.
További tájékoztatásért forduljon
márkaszervizéhez.
Tetőcsomagtartó felszerelése
5 ajtós ferdehátú, Sports Tourer
Nyissa ki az összes ajtót.
A rögzítési pontok a karosszéria
ajtókereteiben találhatók.
