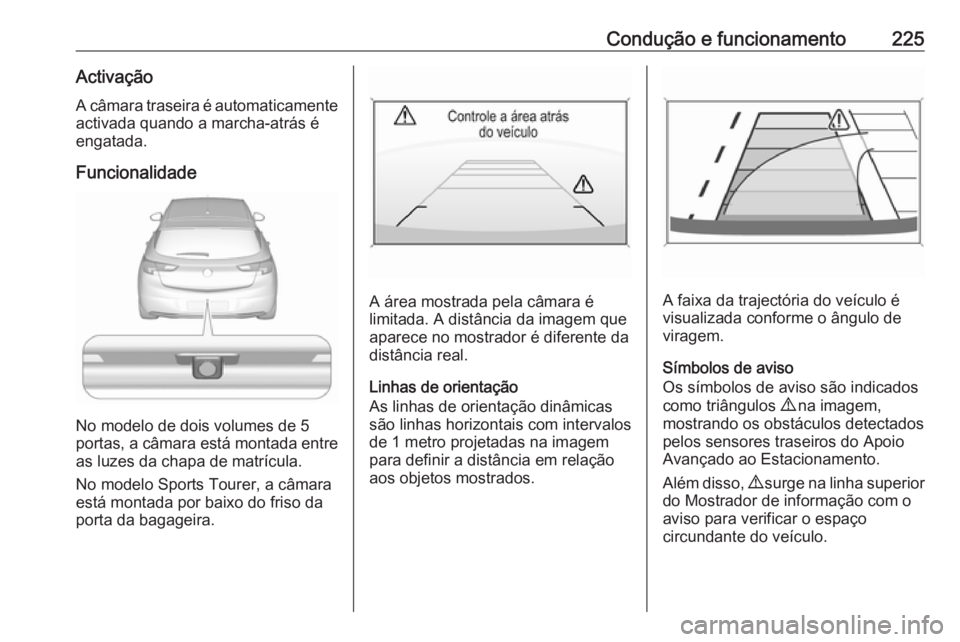

Condução e funcionamento225ActivaçãoA câmara traseira é automaticamente
activada quando a marcha-atrás é
engatada.
Funcionalidade
No modelo de dois volumes de 5
portas, a câmara está montada entre
as luzes da chapa de matrícula.
No modelo Sports Tourer, a câmara
está montada por baixo do friso da
porta da bagageira.
A área mostrada pela câmara é
limitada. A distância da imagem que
aparece no mostrador é diferente da
distância real.
Linhas de orientação
As linhas de orientação dinâmicas são linhas horizontais com intervalos
de 1 metro projetadas na imagem
para definir a distância em relação
aos objetos mostrados.A faixa da trajectória do veículo é
visualizada conforme o ângulo de
viragem.
Símbolos de aviso
Os símbolos de aviso são indicados
como triângulos 9 na imagem,
mostrando os obstáculos detectados
pelos sensores traseiros do Apoio
Avançado ao Estacionamento.
Além disso, 9 surge na linha superior
do Mostrador de informação com o
aviso para verificar o espaço
circundante do veículo.

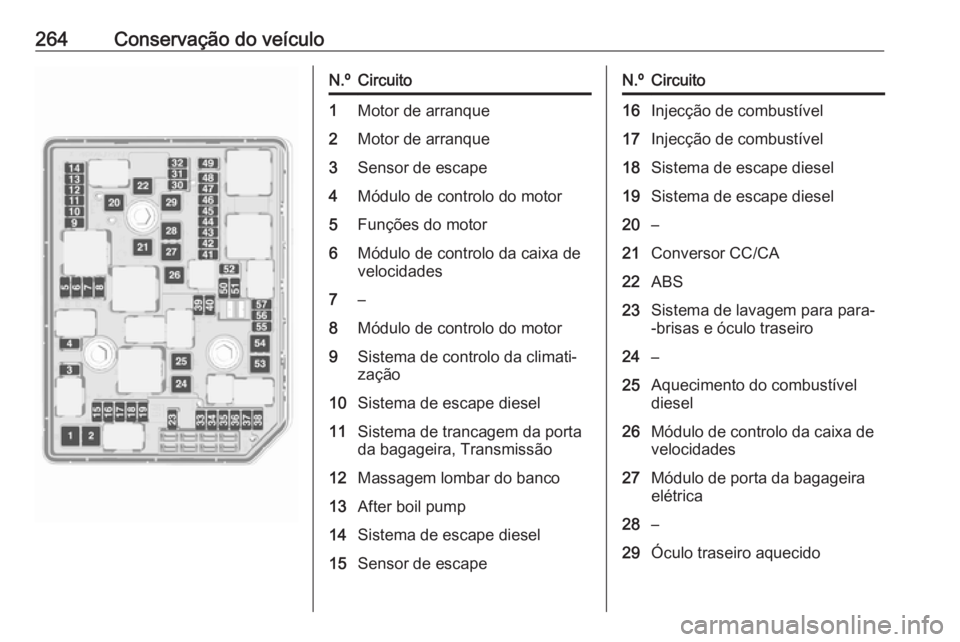

264Conservação do veículoN.ºCircuito1Motor de arranque2Motor de arranque3Sensor de escape4Módulo de controlo do motor5Funções do motor6Módulo de controlo da caixa de
velocidades7–8Módulo de controlo do motor9Sistema de controlo da climati‐
zação10Sistema de escape diesel11Sistema de trancagem da porta
da bagageira, Transmissão12Massagem lombar do banco13After boil pump14Sistema de escape diesel15Sensor de escapeN.ºCircuito16Injecção de combustível17Injecção de combustível18Sistema de escape diesel19Sistema de escape diesel20–21Conversor CC/CA22ABS23Sistema de lavagem para para-
-brisas e óculo traseiro24–25Aquecimento do combustível
diesel26Módulo de controlo da caixa de
velocidades27Módulo de porta da bagageira
elétrica28–29Óculo traseiro aquecido

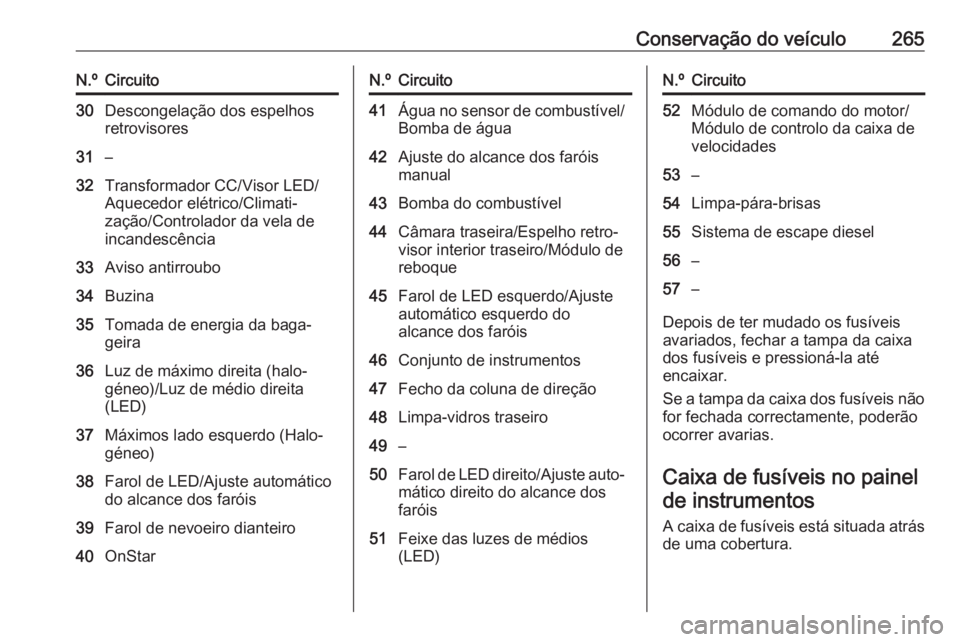

Conservação do veículo265N.ºCircuito30Descongelação dos espelhos
retrovisores31–32Transformador CC/Visor LED/ Aquecedor elétrico/Climati‐
zação/Controlador da vela de
incandescência33Aviso antirroubo34Buzina35Tomada de energia da baga‐ geira36Luz de máximo direita (halo‐
géneo)/Luz de médio direita
(LED)37Máximos lado esquerdo (Halo‐
géneo)38Farol de LED/Ajuste automático
do alcance dos faróis39Farol de nevoeiro dianteiro40OnStarN.ºCircuito41Água no sensor de combustível/
Bomba de água42Ajuste do alcance dos faróis
manual43Bomba do combustível44Câmara traseira/Espelho retro‐
visor interior traseiro/Módulo de
reboque45Farol de LED esquerdo/Ajuste
automático esquerdo do
alcance dos faróis46Conjunto de instrumentos47Fecho da coluna de direção48Limpa-vidros traseiro49–50Farol de LED direito/Ajuste auto‐ mático direito do alcance dos
faróis51Feixe das luzes de médios
(LED)N.ºCircuito52Módulo de comando do motor/
Módulo de controlo da caixa de
velocidades53–54Limpa-pára-brisas55Sistema de escape diesel56–57–
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.
Caixa de fusíveis no painelde instrumentos
A caixa de fusíveis está situada atrás de uma cobertura.

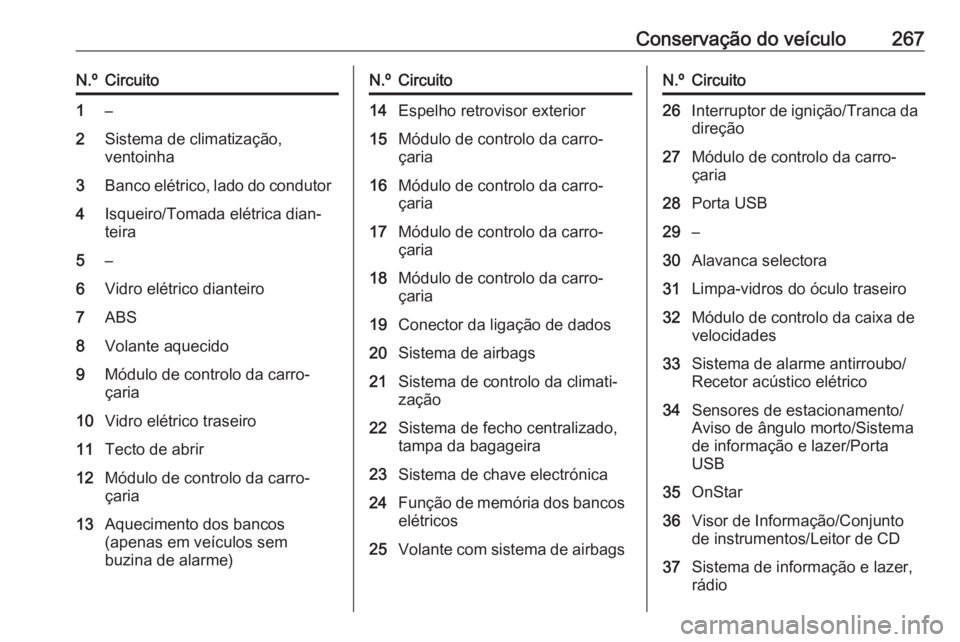

Conservação do veículo267N.ºCircuito1–2Sistema de climatização,
ventoinha3Banco elétrico, lado do condutor4Isqueiro/Tomada elétrica dian‐
teira5–6Vidro elétrico dianteiro7ABS8Volante aquecido9Módulo de controlo da carro‐
çaria10Vidro elétrico traseiro11Tecto de abrir12Módulo de controlo da carro‐
çaria13Aquecimento dos bancos
(apenas em veículos sem
buzina de alarme)N.ºCircuito14Espelho retrovisor exterior15Módulo de controlo da carro‐
çaria16Módulo de controlo da carro‐
çaria17Módulo de controlo da carro‐
çaria18Módulo de controlo da carro‐
çaria19Conector da ligação de dados20Sistema de airbags21Sistema de controlo da climati‐
zação22Sistema de fecho centralizado,
tampa da bagageira23Sistema de chave electrónica24Função de memória dos bancos elétricos25Volante com sistema de airbagsN.ºCircuito26Interruptor de ignição/Tranca da direção27Módulo de controlo da carro‐
çaria28Porta USB29–30Alavanca selectora31Limpa-vidros do óculo traseiro32Módulo de controlo da caixa de
velocidades33Sistema de alarme antirroubo/
Recetor acústico elétrico34Sensores de estacionamento/
Aviso de ângulo morto/Sistema
de informação e lazer/Porta
USB35OnStar36Visor de Informação/Conjunto
de instrumentos/Leitor de CD37Sistema de informação e lazer,
rádio

274Conservação do veículoSistema de controlo dapressão dos pneus
O sistema de controlo da pressão dos
pneus verifica a pressão dos quatro
pneus uma vez por minuto quando a
velocidade do veículo ultrapassa
determinado limite.Atenção
O sistema de controlo da pressão
dos pneus avisa apenas se os
pneus estão com pouca pressão e não substitui a manutenção
regular dos pneus por parte do condutor.
Todas as rodas devem possuir
sensores de pressão e os pneus
devem estar à pressão indicada.
Advertência
Nos países onde o sistema de
controlo da pressão dos pneus é
exigido legalmente, a utilização de
rodas sem sensores de pressão
invalidará a aprovação do tipo de
veículo.
É possível mostrar as pressões
actuais dos pneus no Centro de
Informação do Condutor.
Mostrador do nível médio:
Selecionar a página Pressão dos
pneus em Veículo informação
menu ? no Centro de Informação
do Condutor 3 120.
Mostrador do nível superior:
Selecionar a página Pressão dos
pneus no menu Info no Centro de
Informação do Condutor 3 120.
O estado do sistema e os avisos de
pressão são indicados por uma
mensagem com o pneu em questão
no Centro de Informação do
Condutor.
O sistema considera a temperatura
dos pneus para os avisos.
Sujeição à temperatura 3 272.

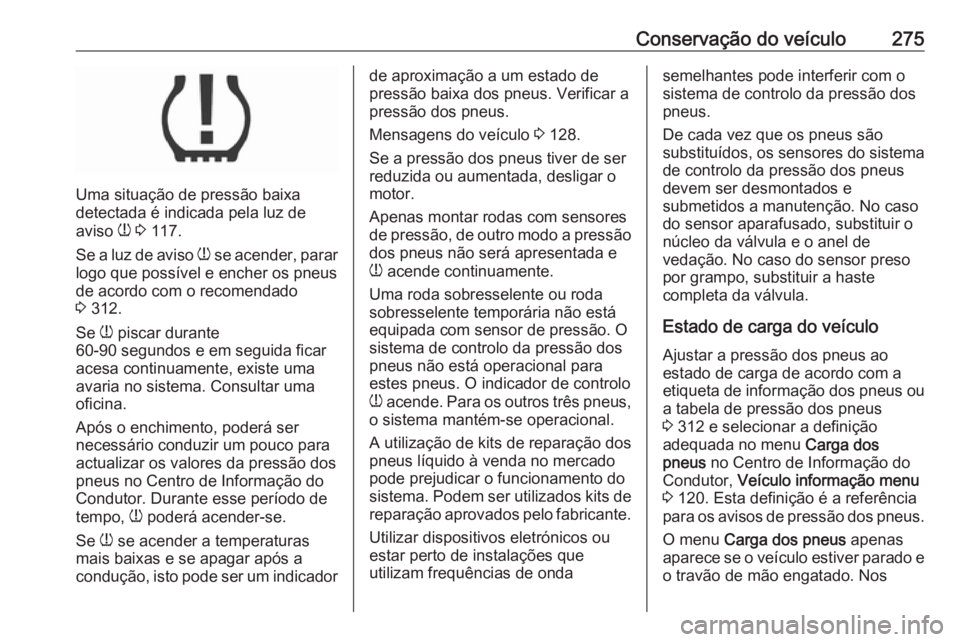

Conservação do veículo275
Uma situação de pressão baixa
detectada é indicada pela luz de
aviso w 3 117.
Se a luz de aviso w se acender, parar
logo que possível e encher os pneus
de acordo com o recomendado
3 312.
Se w piscar durante
60-90 segundos e em seguida ficar
acesa continuamente, existe uma
avaria no sistema. Consultar uma
oficina.
Após o enchimento, poderá ser
necessário conduzir um pouco para
actualizar os valores da pressão dos
pneus no Centro de Informação do
Condutor. Durante esse período de
tempo, w poderá acender-se.
Se w se acender a temperaturas
mais baixas e se apagar após a
condução, isto pode ser um indicador
de aproximação a um estado de
pressão baixa dos pneus. Verificar a
pressão dos pneus.
Mensagens do veículo 3 128.
Se a pressão dos pneus tiver de ser
reduzida ou aumentada, desligar o
motor.
Apenas montar rodas com sensores
de pressão, de outro modo a pressão
dos pneus não será apresentada e
w acende continuamente.
Uma roda sobresselente ou roda
sobresselente temporária não está
equipada com sensor de pressão. O
sistema de controlo da pressão dos
pneus não está operacional para
estes pneus. O indicador de controlo
w acende. Para os outros três pneus,
o sistema mantém-se operacional.
A utilização de kits de reparação dos
pneus líquido à venda no mercado
pode prejudicar o funcionamento do
sistema. Podem ser utilizados kits de
reparação aprovados pelo fabricante.
Utilizar dispositivos eletrónicos ou
estar perto de instalações que
utilizam frequências de ondasemelhantes pode interferir com o
sistema de controlo da pressão dos
pneus.
De cada vez que os pneus são
substituídos, os sensores do sistema
de controlo da pressão dos pneus
devem ser desmontados e
submetidos a manutenção. No caso
do sensor aparafusado, substituir o
núcleo da válvula e o anel de
vedação. No caso do sensor preso
por grampo, substituir a haste
completa da válvula.
Estado de carga do veículo Ajustar a pressão dos pneus ao
estado de carga de acordo com a
etiqueta de informação dos pneus ou
a tabela de pressão dos pneus
3 312 e selecionar a definição
adequada no menu Carga dos
pneus no Centro de Informação do
Condutor, Veículo informação menu
3 120. Esta definição é a referência
para os avisos de pressão dos pneus.
O menu Carga dos pneus apenas
aparece se o veículo estiver parado e o travão de mão engatado. Nos

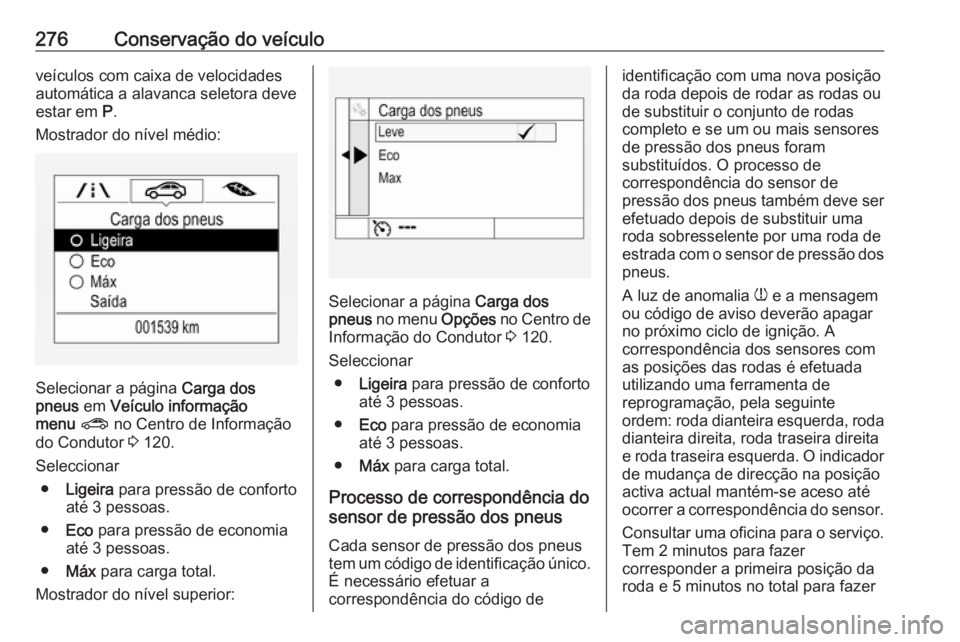

276Conservação do veículoveículos com caixa de velocidades
automática a alavanca seletora deve estar em P.
Mostrador do nível médio:
Selecionar a página Carga dos
pneus em Veículo informação
menu ? no Centro de Informação
do Condutor 3 120.
Seleccionar ● Ligeira para pressão de conforto
até 3 pessoas.
● Eco para pressão de economia
até 3 pessoas.
● Máx para carga total.
Mostrador do nível superior:
Selecionar a página Carga dos
pneus no menu Opções no Centro de
Informação do Condutor 3 120.
Seleccionar ● Ligeira para pressão de conforto
até 3 pessoas.
● Eco para pressão de economia
até 3 pessoas.
● Máx para carga total.
Processo de correspondência do
sensor de pressão dos pneus
Cada sensor de pressão dos pneustem um código de identificação único.
É necessário efetuar a
correspondência do código de
identificação com uma nova posição
da roda depois de rodar as rodas ou
de substituir o conjunto de rodas
completo e se um ou mais sensores
de pressão dos pneus foram
substituídos. O processo de
correspondência do sensor de
pressão dos pneus também deve ser
efetuado depois de substituir uma
roda sobresselente por uma roda de
estrada com o sensor de pressão dos pneus.
A luz de anomalia w e a mensagem
ou código de aviso deverão apagar no próximo ciclo de ignição. A
correspondência dos sensores com
as posições das rodas é efetuada
utilizando uma ferramenta de
reprogramação, pela seguinte
ordem: roda dianteira esquerda, roda
dianteira direita, roda traseira direita
e roda traseira esquerda. O indicador
de mudança de direcção na posição
activa actual mantém-se aceso até
ocorrer a correspondência do sensor.
Consultar uma oficina para o serviço. Tem 2 minutos para fazer
corresponder a primeira posição da
roda e 5 minutos no total para fazer

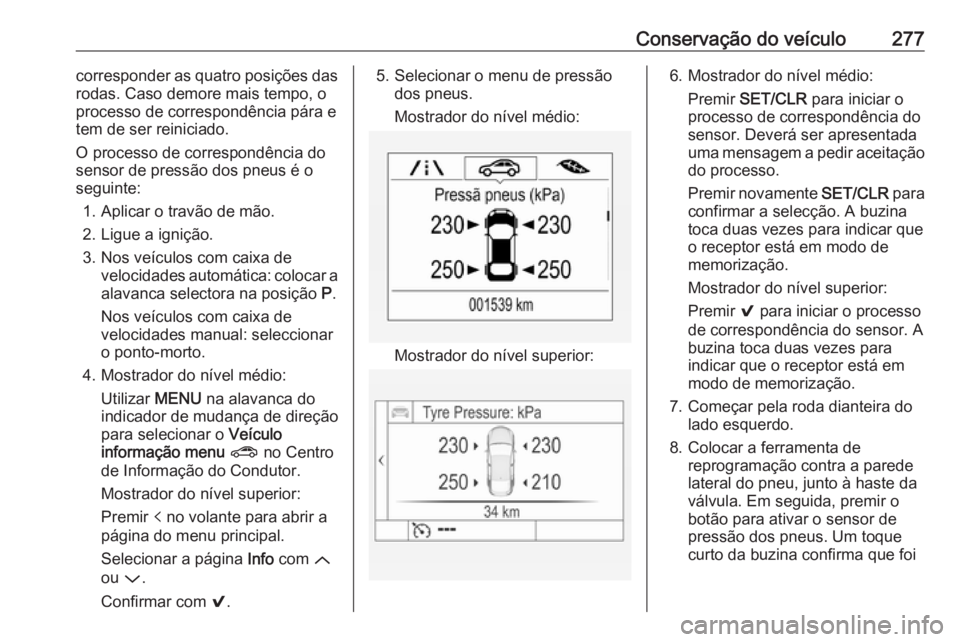

Conservação do veículo277corresponder as quatro posições das
rodas. Caso demore mais tempo, o
processo de correspondência pára e
tem de ser reiniciado.
O processo de correspondência do
sensor de pressão dos pneus é o
seguinte:
1. Aplicar o travão de mão.
2. Ligue a ignição.
3. Nos veículos com caixa de velocidades automática: colocar a
alavanca selectora na posição P.
Nos veículos com caixa de velocidades manual: seleccionar
o ponto-morto.
4. Mostrador do nível médio: Utilizar MENU na alavanca do
indicador de mudança de direção
para selecionar o Veículo
informação menu ? no Centro
de Informação do Condutor.
Mostrador do nível superior:
Premir p no volante para abrir a
página do menu principal.
Selecionar a página Info com Q
ou P.
Confirmar com 9.5. Selecionar o menu de pressão
dos pneus.
Mostrador do nível médio:
Mostrador do nível superior:
6. Mostrador do nível médio: Premir SET/CLR para iniciar o
processo de correspondência do
sensor. Deverá ser apresentada
uma mensagem a pedir aceitação do processo.
Premir novamente SET/CLR para
confirmar a selecção. A buzina
toca duas vezes para indicar que
o receptor está em modo de
memorização.
Mostrador do nível superior: Premir 9 para iniciar o processo
de correspondência do sensor. A
buzina toca duas vezes para
indicar que o receptor está em
modo de memorização.
7. Começar pela roda dianteira do lado esquerdo.
8. Colocar a ferramenta de reprogramação contra a parede
lateral do pneu, junto à haste da
válvula. Em seguida, premir o
botão para ativar o sensor de pressão dos pneus. Um toque
curto da buzina confirma que foi

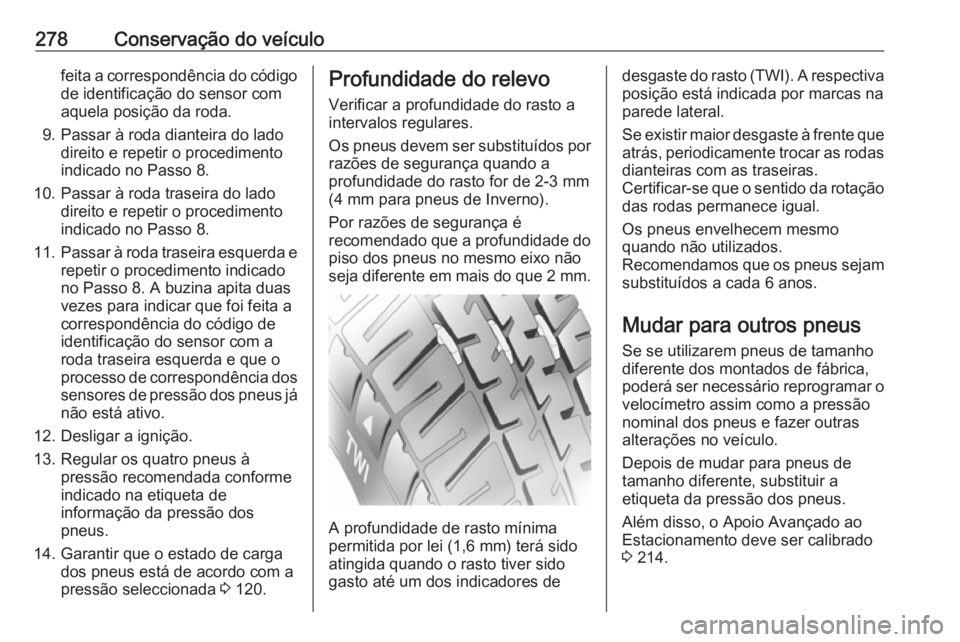

278Conservação do veículofeita a correspondência do código
de identificação do sensor com
aquela posição da roda.
9. Passar à roda dianteira do lado direito e repetir o procedimento
indicado no Passo 8.
10. Passar à roda traseira do lado direito e repetir o procedimento
indicado no Passo 8.
11. Passar à roda traseira esquerda e
repetir o procedimento indicado
no Passo 8. A buzina apita duas
vezes para indicar que foi feita a
correspondência do código de
identificação do sensor com a
roda traseira esquerda e que o
processo de correspondência dos
sensores de pressão dos pneus já não está ativo.
12. Desligar a ignição.
13. Regular os quatro pneus à pressão recomendada conforme
indicado na etiqueta de
informação da pressão dos
pneus.
14. Garantir que o estado de carga dos pneus está de acordo com a
pressão seleccionada 3 120.Profundidade do relevo
Verificar a profundidade do rasto a
intervalos regulares.
Os pneus devem ser substituídos por
razões de segurança quando a
profundidade do rasto for de 2-3 mm (4 mm para pneus de Inverno).
Por razões de segurança é
recomendado que a profundidade do piso dos pneus no mesmo eixo nãoseja diferente em mais do que 2 mm.
A profundidade de rasto mínima
permitida por lei (1,6 mm) terá sido
atingida quando o rasto tiver sido
gasto até um dos indicadores de
desgaste do rasto (TWI). A respectiva
posição está indicada por marcas na
parede lateral.
Se existir maior desgaste à frente que atrás, periodicamente trocar as rodas
dianteiras com as traseiras.
Certificar-se que o sentido da rotação das rodas permanece igual.
Os pneus envelhecem mesmo
quando não utilizados.
Recomendamos que os pneus sejam
substituídos a cada 6 anos.
Mudar para outros pneus
Se se utilizarem pneus de tamanho
diferente dos montados de fábrica,
poderá ser necessário reprogramar o
velocímetro assim como a pressão
nominal dos pneus e fazer outras
alterações no veículo.
Depois de mudar para pneus de
tamanho diferente, substituir a
etiqueta da pressão dos pneus.
Além disso, o Apoio Avançado ao
Estacionamento deve ser calibrado
3 214.

330Programador de velocidade 118, 194
Programador de velocidade adaptável ........................ 118, 199
Programa eletrónico de estabilidade desligado ............116
Programas de condução com comando eletrónico ........182, 187
Proteção antirroubo .....................38
Proteção para evitar a descarga da bateria ............................... 153
Purgar o sistema de combustível diesel .................. 250
Q
Quickheat ................................... 163
R Radiotelecomando ......................22
Rebocar ..................................... 237
Rebocar outro veículo ...............291
Rebocar o veículo ...................... 290
Reboque ............................. 236, 290
Recolha de veículos em fim de vida ......................................... 244
Recomendações de condução ...167
Rede de segurança .....................88
Registo de dados do veículo e privacidade .............................. 323
Relógio ....................................... 100
Reparação de danos de colisão. 319
Rodagem do veículo .................167Rodas ........................................ 271
Roda sobresselente ..................285
S Segurança do veículo ...................38
Sensores de estacionamento ....214
Serviço ............................... 165, 295
Símbolos ........................................ 4
Sinais sonoros de aviso ............129
Sinal de luzes ............................ 143
Sistema de airbag de cortina .......66
Sistema de airbag lateral .............65
Sistema de airbags ......................62
Sistema de alarme antirroubo ......38
Sistema de aquecimento e ventilação ............................... 155
Sistema de ar condicionado ......156
Sistema de controlo da pressão dos pneus ....................... 117, 274
Sistema de controlo da tração ...191
Sistema de controlo da tração desligado ................................. 116
Sistema de fecho centralizado ....26
Sistema de reconhecimento de sinais de trânsito .....................119
Sistema de segurança para crianças ..................................... 68
Sistema de travagem antibloqueio ............................ 188Sistema de travagem
antibloqueio (ABS) .................115
Sistema de travagem e embraiagem ........................... 115
Sistema do airbag frontal ............65
Sistema eléctrico ........................262
Sistema para/arranca .................172
Sistemas de apoio ao condutor ..194
Sistemas de controlo da climatização ............................ 155
Sistemas de controlo de andamento .............................. 191
Sistemas de detecção de objectos ................................... 214
Sistemas de limpa para‑brisas e de lava para‑brisas ................... 14
Sistemas de retenção para crianças .................................... 68
Substituição das escovas do limpa para-brisas .................... 250
Substituição de roda ..................283
Substituir lâmpadas ...................251
Suporte para bebidas ..................76
T
Tampões de rodas ..................... 279
Tejadilho ....................................... 46
Telecomandos no volante ...........95
Temperatura exterior ...................99
Tensão da bateria .....................129
