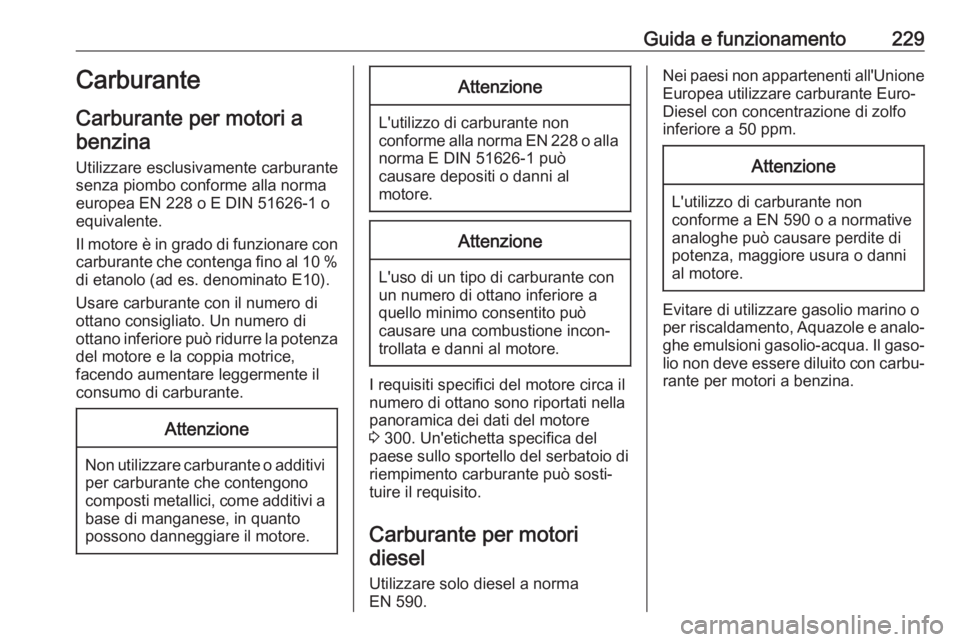

Guida e funzionamento229Carburante
Carburante per motori a benzina
Utilizzare esclusivamente carburantesenza piombo conforme alla norma
europea EN 228 o E DIN 51626-1 o equivalente.
Il motore è in grado di funzionare con
carburante che contenga fino al 10 % di etanolo (ad es. denominato E10).
Usare carburante con il numero di
ottano consigliato. Un numero di
ottano inferiore può ridurre la potenza del motore e la coppia motrice,
facendo aumentare leggermente il
consumo di carburante.Attenzione
Non utilizzare carburante o additivi per carburante che contengono
composti metallici, come additivi a
base di manganese, in quanto
possono danneggiare il motore.
Attenzione
L'utilizzo di carburante non
conforme alla norma EN 228 o alla norma E DIN 51626-1 può
causare depositi o danni al
motore.
Attenzione
L'uso di un tipo di carburante con
un numero di ottano inferiore a
quello minimo consentito può
causare una combustione incon‐ trollata e danni al motore.
I requisiti specifici del motore circa il
numero di ottano sono riportati nella
panoramica dei dati del motore
3 300. Un'etichetta specifica del
paese sullo sportello del serbatoio di
riempimento carburante può sosti‐
tuire il requisito.
Carburante per motori diesel
Utilizzare solo diesel a norma
EN 590.
Nei paesi non appartenenti all'Unione
Europea utilizzare carburante Euro-
Diesel con concentrazione di zolfo
inferiore a 50 ppm.Attenzione
L'utilizzo di carburante non
conforme a EN 590 o a normative
analoghe può causare perdite di
potenza, maggiore usura o danni
al motore.
Evitare di utilizzare gasolio marino o
per riscaldamento, Aquazole e analo‐ ghe emulsioni gasolio-acqua. Il gaso‐
lio non deve essere diluito con carbu‐ rante per motori a benzina.

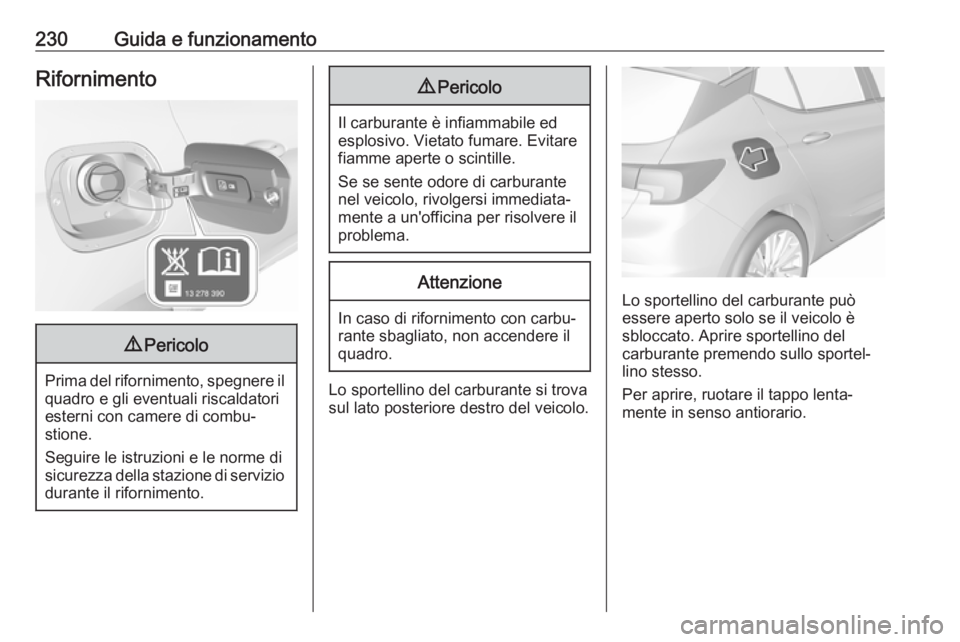

230Guida e funzionamentoRifornimento9Pericolo
Prima del rifornimento, spegnere il
quadro e gli eventuali riscaldatori
esterni con camere di combu‐
stione.
Seguire le istruzioni e le norme di
sicurezza della stazione di servizio durante il rifornimento.
9 Pericolo
Il carburante è infiammabile ed
esplosivo. Vietato fumare. Evitare
fiamme aperte o scintille.
Se se sente odore di carburante nel veicolo, rivolgersi immediata‐
mente a un'officina per risolvere il
problema.
Attenzione
In caso di rifornimento con carbu‐
rante sbagliato, non accendere il
quadro.
Lo sportellino del carburante si trova
sul lato posteriore destro del veicolo.
Lo sportellino del carburante può
essere aperto solo se il veicolo è
sbloccato. Aprire sportellino del
carburante premendo sullo sportel‐
lino stesso.
Per aprire, ruotare il tappo lenta‐
mente in senso antiorario.

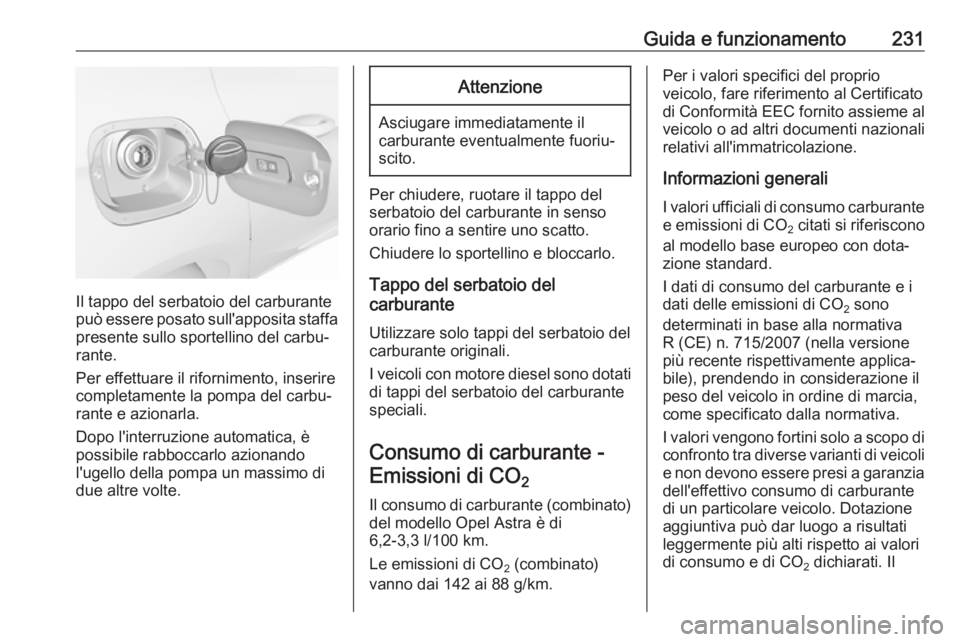

Guida e funzionamento231
Il tappo del serbatoio del carburante
può essere posato sull'apposita staffa presente sullo sportellino del carbu‐
rante.
Per effettuare il rifornimento, inserire
completamente la pompa del carbu‐ rante e azionarla.
Dopo l'interruzione automatica, è
possibile rabboccarlo azionando
l'ugello della pompa un massimo di
due altre volte.
Attenzione
Asciugare immediatamente il
carburante eventualmente fuoriu‐ scito.
Per chiudere, ruotare il tappo del
serbatoio del carburante in senso
orario fino a sentire uno scatto.
Chiudere lo sportellino e bloccarlo.
Tappo del serbatoio del
carburante
Utilizzare solo tappi del serbatoio del
carburante originali.
I veicoli con motore diesel sono dotati di tappi del serbatoio del carburante
speciali.
Consumo di carburante - Emissioni di CO 2
Il consumo di carburante (combinato) del modello Opel Astra è di
6,2-3,3 l/100 km.
Le emissioni di CO 2 (combinato)
vanno dai 142 ai 88 g/km.
Per i valori specifici del proprio
veicolo, fare riferimento al Certificato
di Conformità EEC fornito assieme al veicolo o ad altri documenti nazionali
relativi all'immatricolazione.
Informazioni generali
I valori ufficiali di consumo carburante e emissioni di CO
2 citati si riferiscono
al modello base europeo con dota‐
zione standard.
I dati di consumo del carburante e i dati delle emissioni di CO 2 sono
determinati in base alla normativa R (CE) n. 715/2007 (nella versione
più recente rispettivamente applica‐
bile), prendendo in considerazione il
peso del veicolo in ordine di marcia,
come specificato dalla normativa.
I valori vengono fortini solo a scopo di
confronto tra diverse varianti di veicoli
e non devono essere presi a garanzia dell'effettivo consumo di carburante
di un particolare veicolo. Dotazione
aggiuntiva può dar luogo a risultati
leggermente più alti rispetto ai valori
di consumo e di CO 2 dichiarati. Il

232Guida e funzionamentoconsumo di carburante dipende inol‐
tre dallo stile di guida personale e
dalle condizioni della strada e del traf‐ fico.Gancio rimorchio
Informazioni generali
Utilizzare esclusivamente dispositivi
di traino omologati per il veicolo in
questione. Per l'installazione dei
dispositivi di traino, rivolgersi ad
un'officina. L'operazione potrebbe richiedere modifiche a carico delsistema di raffreddamento, degli
scudi termici e di altre apparecchia‐
ture.
La funzione di rilevamento di interru‐ zione delle lampadine per la luce di
arresto del rimorchio non può rilevare
un'interruzione parziale della lampa‐
dine, ad es. in caso di quattro lampa‐ dine da cinque watt, la funzione rileva
un'interruzione solo se rimane una
sola lampadina da 5 watt o nessuna.
Il montaggio del gancio di traino
potrebbe coprire l'apertura dell'oc‐
chiello di traino. In questo caso usare il gancio di traino per il rimorchio.
Conservare sempre il gancio di traino a sfera nel veicolo quando inutiliz‐
zato.Consigli per la guida e per il
traino
Prima di collegare un rimorchio lubri‐ficare il gancio di traino. Non farlo
però se, per ridurre gli sbandamenti
del rimorchio, si utilizza uno stabiliz‐
zatore che agisce sul gancio di traino.
Durante il traino di un rimorchio non
superare la velocità di 80 km/h. Una
velocità massima di 100 km/h è
appropriata solo se si utilizza uno
smorzatore delle oscillazioni e il peso
lordo del rimorchio ammissibile non
supera il peso del veicolo a vuoto.
Per i rimorchi con bassa stabilità di
marcia e per i rimorchi di caravan,
l'utilizzo di uno smorzatore delle oscil‐
lazioni è fortemente raccomandato.
Se il rimorchio inizia a sbandare,
guidare più lentamente, non cercare di correggere lo sterzo e se necessa‐ rio frenare in modo deciso.
In discesa viaggiare con la stessa
marcia che si userebbe in salita e a velocità simile.
Regolare la pressione dei pneumatici
al valore specificato per il pieno carico 3 308.

Guida e funzionamento233Traino di un rimorchio
Carichi trainabili I carichi trainabili ammessi sono valori
massimi che dipendono dal veicolo e
dal motore e che non devono essere
superati. Il carico trainabile effettivo è dato dalla differenza tra la reale
massa a pieno carico del rimorchio e
il reale carico del giunto di accoppia‐
mento con il rimorchio agganciato.
I carichi trainabili ammessi sono
specificati nella documentazione del
veicolo. In generale sono validi per
pendenze fino a 12 %.
I carichi trainabili ammessi sono validi
fino alla pendenza specificata e a
livello del mare. Con l'aumentare
dell'altitudine la potenza del motore
diminuisce a causa della maggiore
rarefazione dell'aria, riducendo così
la capacità di procedere in salita. Per
questo anche la massa lorda consen‐ tita della combinazione (veicolo +
rimorchio) diminuisce del 10 % per
ogni 1000 metri di altitudine. Non è
necessario invece ridurre il peso
complessivo con rimorchio per viag‐giare su pendenze leggere (inferiori
all' 8 %, come ad esempio in auto‐
strada).
La massa lorda consentita della
combinazione non deve essere supe‐
rata. Questo peso è specificato sulla
targhetta di identificazione 3 295.
Carico verticale sul punto di
aggancio
Il carico verticale sul punto di aggan‐ cio è il carico esercitato dal rimorchio
sul gancio di traino. Può essere modi‐
ficato variando la distribuzione del
peso caricato sul rimorchio.
Il carico verticale massimo ammesso
(75 kg) è specificato sulla targhetta di identificazione del dispositivo di traino
e nella documentazione del veicolo.
Cercare sempre di ottenere il carico
massimo, in particolare nel caso di rimorchi pesanti. Il carico verticale sul punto di aggancio non dovrebbe mai
essere inferiore a 25 kg.Carico sull'asse posteriore
Quando il rimorchio è agganciato e il
veicolo trainante è completamente carico, il carico ammesso sull'asse
posteriore (vedere la targhetta di identificazione o la documentazione
del veicolo) può essere superato di
40 kg. Se si supera il carico ammesso sull'asse posteriore, la velocità
massima consentita è di 100 km/ora.
Dispositivi di trainoAttenzione
Quando si viaggia senza rimor‐
chio, rimuovere il gancio di traino.
Ubicazione della barra del gancio
di traino
Il sacchetto con la barra di agganciodel rimorchio si trova sulla copertura
del pianale posteriore nel vano di
carico.
Infilare la cinghietta nell'occhiello
posteriore di destra, avvolgerla due
volte e stringere la cinghietta per
fissare la sacca.

234Guida e funzionamento
L'illustrazione mostra il modello a duevolumi con 5 porte.
L'illustrazione mostra il modello
Sports Tourer.
Montaggio della barra del gancio
di traino
Sullo Sports Tourer rimuovere il
coperchio dal paraurti posteriore
spingendo.
Sbloccare e piegare verso il basso la
presa del gancio di collegamento.
Rimuovere il tappo e riporlo.

Guida e funzionamento235Controllo della tensione della barra
del gancio di traino
● Il contrassegno rosso sulla
manopola deve essere rivoltoverso il contrassegno verde sulla barra.
● Lo spazio tra la manopola e la barra deve essere di circa 6 mm.
● La chiave deve essere in posi‐ zione c.
In caso contrario, la barra del gancio
di traino deve essere posta in
tensione prima del suo inserimento:
● Sbloccare la barra del gancio di traino portando la chiave su c.
● Tirare la manopola verso
l'esterno e ruotarla in senso
orario fino a battuta.
Inserimento della barra del gancio di
traino
Inserire la barra del gancio di traino in
tensione nell'apertura e spingere condecisione fino ad udire lo scatto.
La manopola torna in posizione in
iniziale in appoggio contro la barra,
senza alcun spazio.

236Guida e funzionamento9Avvertenza
Non toccare la manopola girevole
durante l'inserimento.
Bloccare la barra del gancio di traino
portando la chiave in posizione e.
Estrarre la chiave e chiudere il coper‐
chietto di protezione.
Occhiello per il cavo di sicurezza
Fissare il cavo di sicurezza all'oc‐
chiello.
Controllo del corretto montaggio della barra del gancio di traino
● Il contrassegno verde sulla manopola deve essere rivolto
verso il contrassegno verde sulla barra.
● Non deve esserci alcun spazio tra la manopola e la barra.
● La barra del gancio di traino deve
essere saldamente inserita
nell'apertura.
● La barra del gancio di traino deve
essere bloccata e la chiave
estratta.9 Avvertenza
Il traino di un rimorchio è consen‐
tito solo con il gancio di traino
installato correttamente. Se il
gancio di traino non si innesta
correttamente, rivolgersi ad un'of‐
ficina.
Smontaggio della barra del
gancio di traino
Aprire il coperchietto di protezione e
ruotare la chiave in posizione c per
bloccare la barra.
Tirare la manopola verso l'esterno e
ruotarla in senso orario fino a battuta. Estrarre la barra del gancio di traino
verso il basso.
Inserire il tappo nell'apertura.
Ripiegare la presa di collegamento.

Guida e funzionamento237
Sullo Sports Tourer inserire il coper‐
chio nel paraurti posteriore come indi‐ cato nell'illustrazione.
Riporre la barra di aggancio del rimor‐chio nella sacca e fissarla facendopassare la cinghietta attraverso l'oc‐
chiello di ancoraggio posteriore di
destra. Avvolgere due volte e tirare la
cinghietta per fissare il sacchetto.
Controllo della stabilità per il traino
Se il sistema rileva sbandamenti,
viene ridotta la potenza del motore e
il complessivo veicolo/rimorchio
viene frenato selettivamente finché lo sbandamento non cessa. Durante ilfunzionamento del sistema, mante‐
nere il volante il più possibile fermo.
Il controllo della stabilità per il traino è una funzione del Controllo elettronico
della stabilità 3 188.

238Cura del veicoloCura del veicoloInformazioni generali.................239
Accessori e modifiche alla vettura .................................... 239
Rimessaggio del veicolo ..........239
Demolizione dei veicoli ............240
Controlli del veicolo ....................240
Esecuzione dei lavori ..............240
Cofano ..................................... 240
Olio motore .............................. 241
Liquido di raffreddamento del motore .................................... 242
Liquido di lavaggio ...................243
Freni ........................................ 243
Liquido dei freni .......................243
Batteria veicolo ........................244
Spurgo del sistema di alimentazione diesel ...............246
Sostituzione delle spazzole tergicristalli ............................. 246
Sostituzione delle lampadine .....247
Fari alogeni .............................. 247
Fendinebbia ............................. 249
Luci posteriori .......................... 250
Indicatori di direzione laterali ...256
Luci della targa ........................ 256Luci interne.............................. 257
Illuminazione del quadro strumenti ................................. 257
Impianto elettrico .......................258
Fusibili ..................................... 258
Scatola portafusibili nel vano motore .................................... 259
Scatola portafusibili nel quadro strumenti ................................. 261
Scatola portafusibili nel vano di carico ...................................... 263
Attrezzi per il veicolo ..................265
Attrezzi .................................... 265
Ruote e pneumatici ....................266
Pneumatici invernali ................266
Denominazione dei pneumatici .............................. 267
Pressione dei pneumatici ........267
Sistema di monitoraggio pressione pneumatici .............269
Profondità del battistrada ........273
Cambio di misura dei pneumatici e dei cerchi ............................. 274
Copricerchi .............................. 274
Catene da neve .......................274
Kit di riparazione dei pneumatici .............................. 275
Sostituzione delle ruote ...........278
Ruota di scorta ........................ 280Avviamento di emergenza .........283
Traino ......................................... 285
Traino del veicolo ....................285
Traino di un altro veicolo .........286
Cura delle parti esterne e in‐
terne ........................................... 287
Cura delle parti esterne ...........287
Cura dell'abitacolo ...................289
