OPEL ASTRA K 2017 Manuale di uso e manutenzione (in Italian)

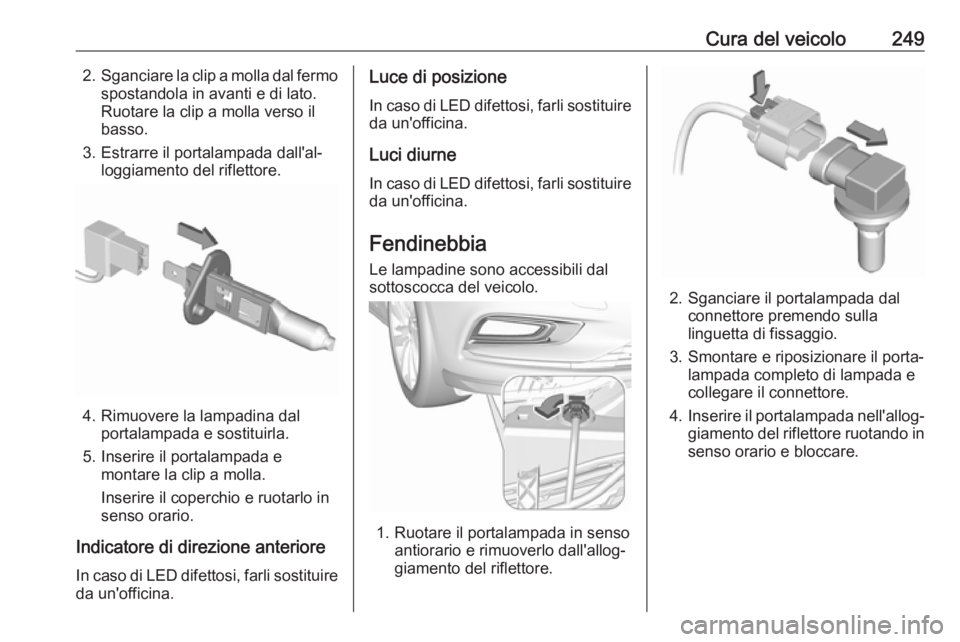

Cura del veicolo2492.Sganciare la clip a molla dal fermo
spostandola in avanti e di lato.
Ruotare la clip a molla verso il
basso.
3. Estrarre il portalampada dall'al‐ loggiamento del riflettore.
4. Rimuovere la lampadina dalportalampada e sostituirla.
5. Inserire il portalampada e montare la clip a molla.
Inserire il coperchio e ruotarlo in
senso orario.
Indicatore di direzione anteriore In caso di LED difettosi, farli sostituireda un'officina.
Luce di posizione
In caso di LED difettosi, farli sostituireda un'officina.
Luci diurne
In caso di LED difettosi, farli sostituire da un'officina.
Fendinebbia
Le lampadine sono accessibili dal
sottoscocca del veicolo.
1. Ruotare il portalampada in senso antiorario e rimuoverlo dall'allog‐
giamento del riflettore.
2. Sganciare il portalampada dal connettore premendo sulla
linguetta di fissaggio.
3. Smontare e riposizionare il porta‐ lampada completo di lampada e
collegare il connettore.
4. Inserire il portalampada nell'allog‐
giamento del riflettore ruotando in
senso orario e bloccare.

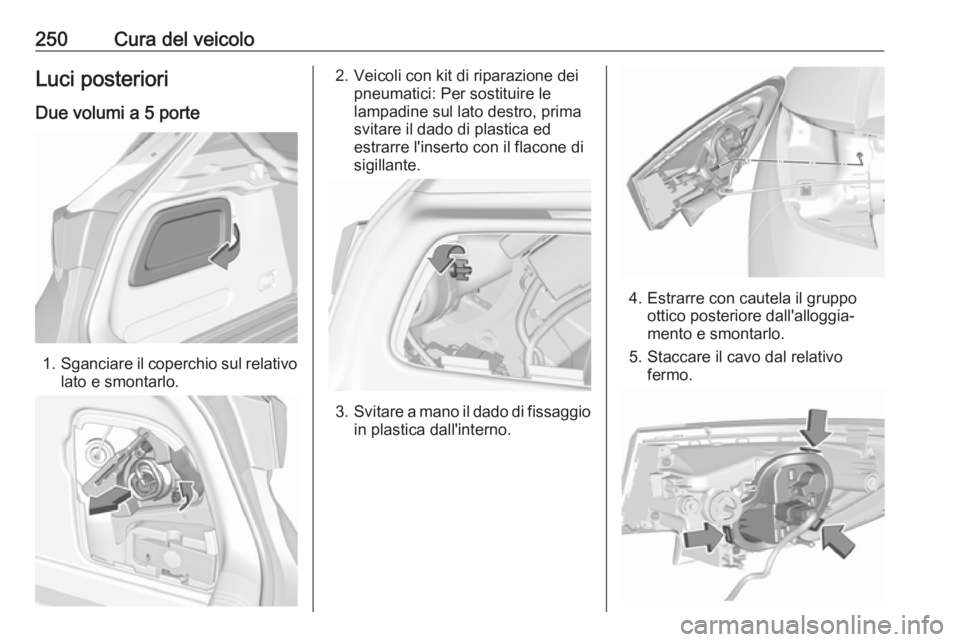

250Cura del veicoloLuci posterioriDue volumi a 5 porte
1. Sganciare il coperchio sul relativo
lato e smontarlo.
2. Veicoli con kit di riparazione dei pneumatici: Per sostituire le
lampadine sul lato destro, prima
svitare il dado di plastica ed
estrarre l'inserto con il flacone di
sigillante.
3. Svitare a mano il dado di fissaggio
in plastica dall'interno.
4. Estrarre con cautela il gruppo ottico posteriore dall'alloggia‐
mento e smontarlo.
5. Staccare il cavo dal relativo fermo.

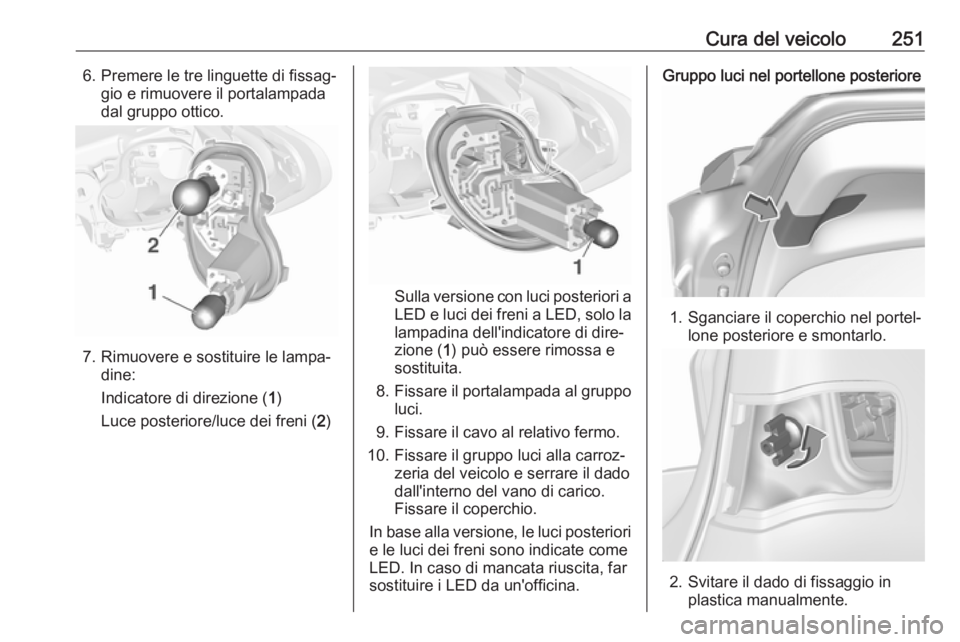

Cura del veicolo2516. Premere le tre linguette di fissag‐gio e rimuovere il portalampada
dal gruppo ottico.
7. Rimuovere e sostituire le lampa‐ dine:
Indicatore di direzione ( 1)
Luce posteriore/luce dei freni ( 2)
Sulla versione con luci posteriori a
LED e luci dei freni a LED, solo la
lampadina dell'indicatore di dire‐
zione ( 1) può essere rimossa e
sostituita.
8. Fissare il portalampada al gruppo
luci.
9. Fissare il cavo al relativo fermo.
10. Fissare il gruppo luci alla carroz‐ zeria del veicolo e serrare il dado
dall'interno del vano di carico.
Fissare il coperchio.
In base alla versione, le luci posteriori
e le luci dei freni sono indicate come
LED. In caso di mancata riuscita, far
sostituire i LED da un'officina.
Gruppo luci nel portellone posteriore
1. Sganciare il coperchio nel portel‐ lone posteriore e smontarlo.
2. Svitare il dado di fissaggio inplastica manualmente.

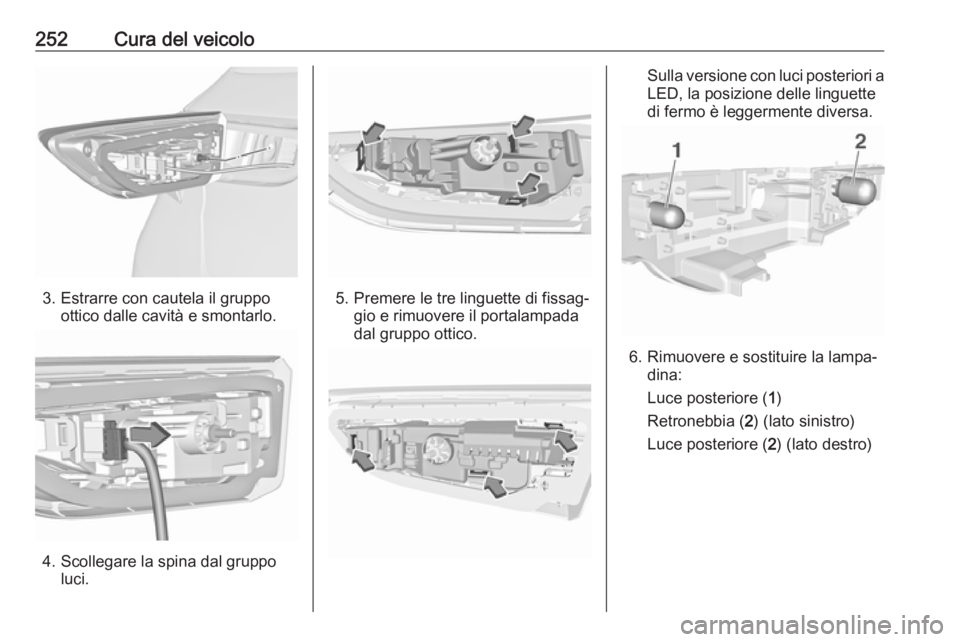

252Cura del veicolo
3. Estrarre con cautela il gruppoottico dalle cavità e smontarlo.
4. Scollegare la spina dal gruppoluci.
5. Premere le tre linguette di fissag‐ gio e rimuovere il portalampada
dal gruppo ottico.
Sulla versione con luci posteriori a
LED, la posizione delle linguette di fermo è leggermente diversa.
6. Rimuovere e sostituire la lampa‐ dina:
Luce posteriore ( 1)
Retronebbia ( 2) (lato sinistro)
Luce posteriore ( 2) (lato destro)

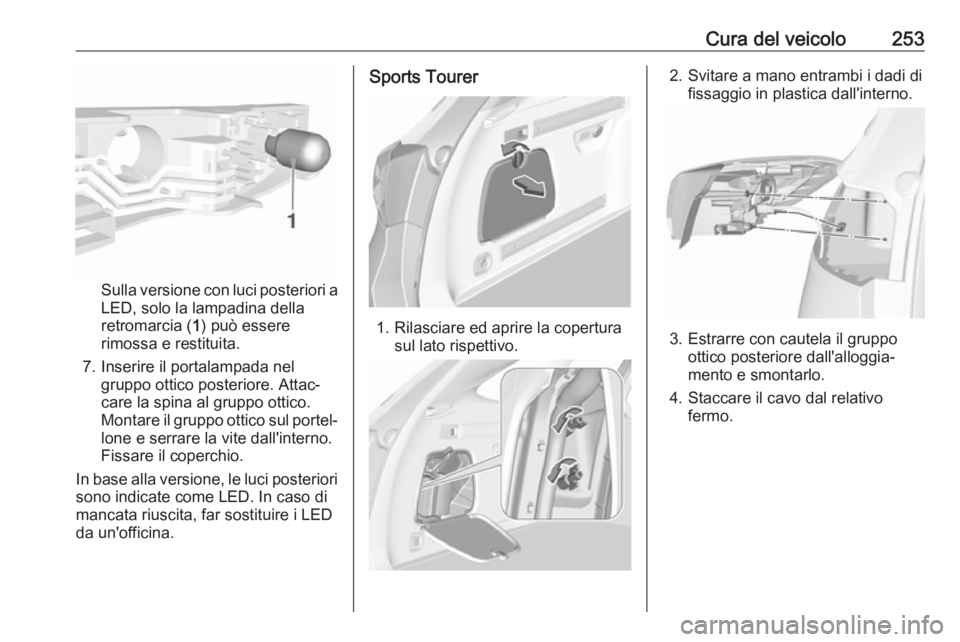

Cura del veicolo253
Sulla versione con luci posteriori a
LED, solo la lampadina della
retromarcia ( 1) può essere
rimossa e restituita.
7. Inserire il portalampada nel gruppo ottico posteriore. Attac‐
care la spina al gruppo ottico.
Montare il gruppo ottico sul portel‐ lone e serrare la vite dall'interno.
Fissare il coperchio.
In base alla versione, le luci posteriori
sono indicate come LED. In caso di
mancata riuscita, far sostituire i LED
da un'officina.
Sports Tourer
1. Rilasciare ed aprire la copertura sul lato rispettivo.
2. Svitare a mano entrambi i dadi difissaggio in plastica dall'interno.
3. Estrarre con cautela il gruppoottico posteriore dall'alloggia‐
mento e smontarlo.
4. Staccare il cavo dal relativo fermo.

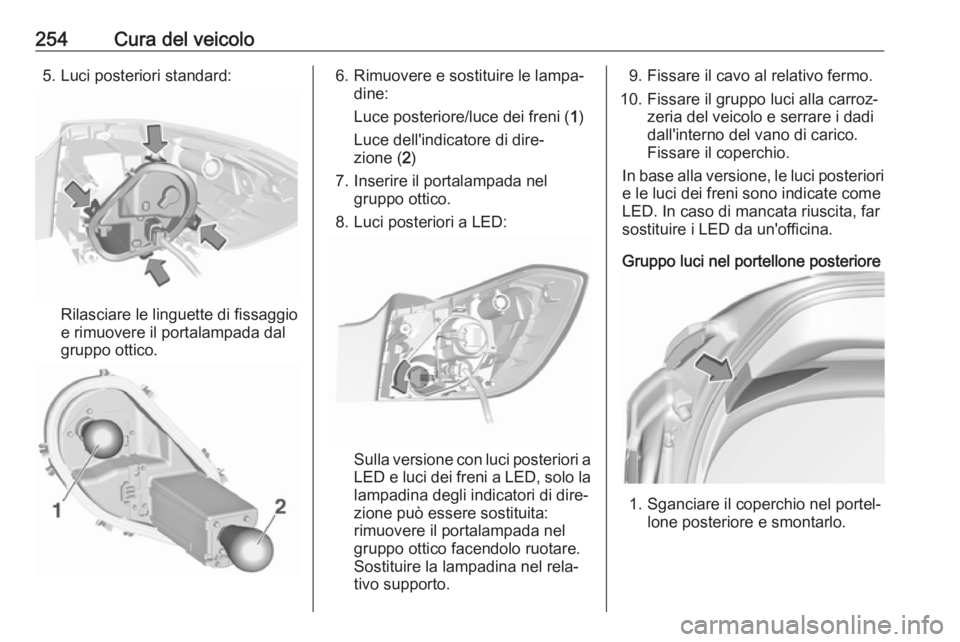

254Cura del veicolo5. Luci posteriori standard:
Rilasciare le linguette di fissaggio
e rimuovere il portalampada dal
gruppo ottico.
6. Rimuovere e sostituire le lampa‐ dine:
Luce posteriore/luce dei freni ( 1)
Luce dell'indicatore di dire‐ zione ( 2)
7. Inserire il portalampada nel gruppo ottico.
8. Luci posteriori a LED:
Sulla versione con luci posteriori a
LED e luci dei freni a LED, solo la
lampadina degli indicatori di dire‐ zione può essere sostituita:
rimuovere il portalampada nel
gruppo ottico facendolo ruotare.
Sostituire la lampadina nel rela‐
tivo supporto.
9. Fissare il cavo al relativo fermo.
10. Fissare il gruppo luci alla carroz‐ zeria del veicolo e serrare i dadi
dall'interno del vano di carico.
Fissare il coperchio.
In base alla versione, le luci posteriori
e le luci dei freni sono indicate come
LED. In caso di mancata riuscita, far
sostituire i LED da un'officina.
Gruppo luci nel portellone posteriore
1. Sganciare il coperchio nel portel‐ lone posteriore e smontarlo.

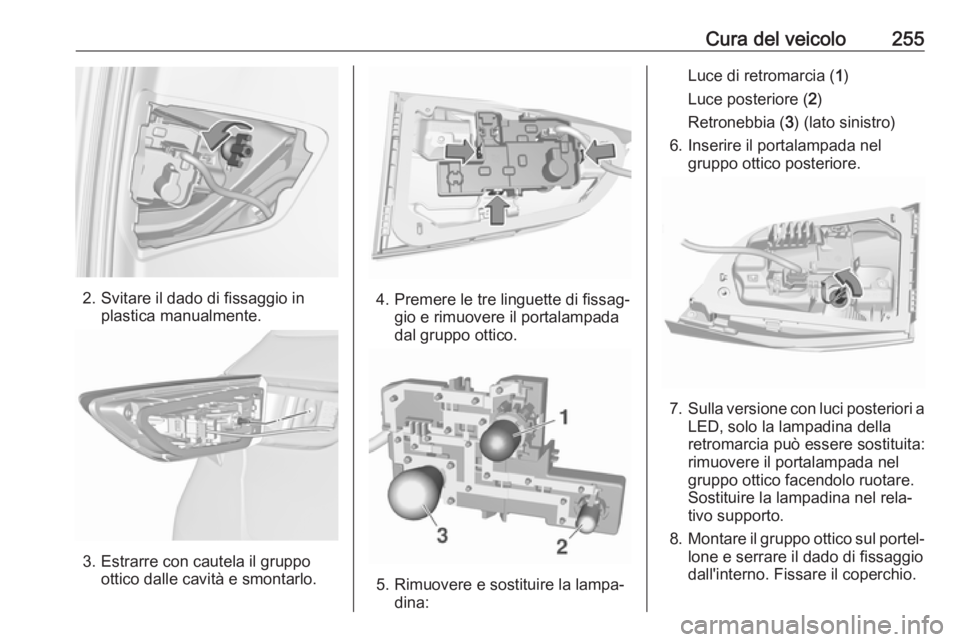

Cura del veicolo255
2. Svitare il dado di fissaggio inplastica manualmente.
3. Estrarre con cautela il gruppoottico dalle cavità e smontarlo.
4. Premere le tre linguette di fissag‐ gio e rimuovere il portalampada
dal gruppo ottico.
5. Rimuovere e sostituire la lampa‐ dina:
Luce di retromarcia ( 1)
Luce posteriore ( 2)
Retronebbia ( 3) (lato sinistro)
6. Inserire il portalampada nel gruppo ottico posteriore.
7.Sulla versione con luci posteriori a
LED, solo la lampadina della
retromarcia può essere sostituita:
rimuovere il portalampada nel
gruppo ottico facendolo ruotare.
Sostituire la lampadina nel rela‐
tivo supporto.
8. Montare il gruppo ottico sul portel‐
lone e serrare il dado di fissaggio
dall'interno. Fissare il coperchio.

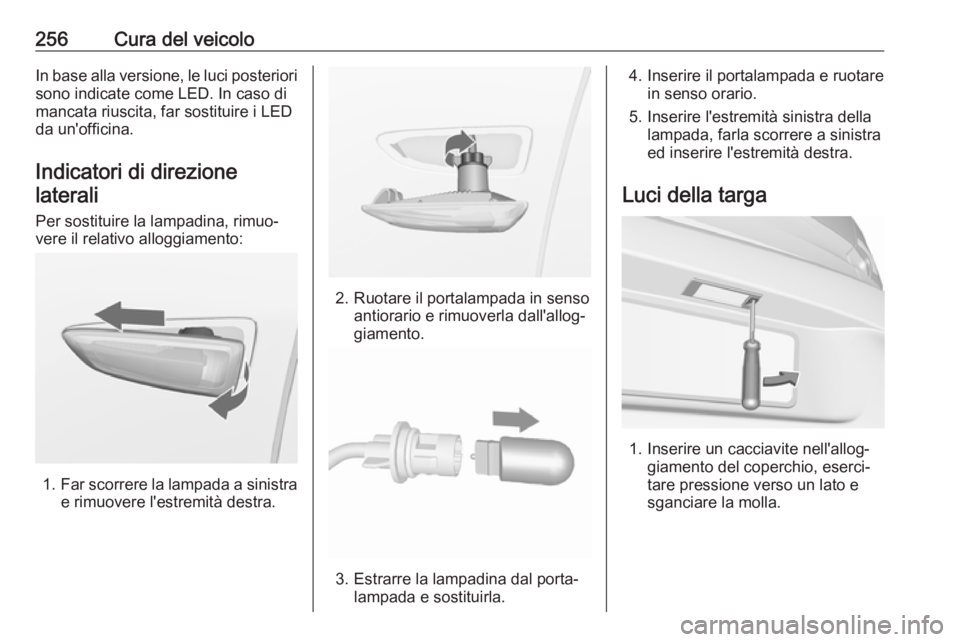

256Cura del veicoloIn base alla versione, le luci posteriori
sono indicate come LED. In caso di
mancata riuscita, far sostituire i LED
da un'officina.
Indicatori di direzionelaterali
Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Far scorrere la lampada a sinistra
e rimuovere l'estremità destra.
2. Ruotare il portalampada in senso antiorario e rimuoverla dall'allog‐
giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.

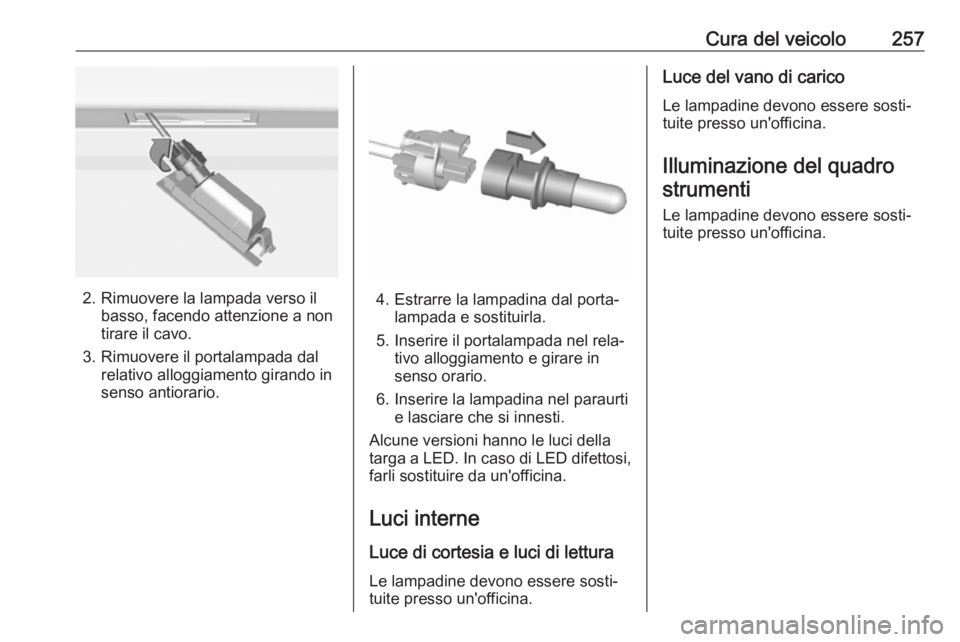

Cura del veicolo257
2. Rimuovere la lampada verso ilbasso, facendo attenzione a non
tirare il cavo.
3. Rimuovere il portalampada dal relativo alloggiamento girando in
senso antiorario.4. Estrarre la lampadina dal porta‐ lampada e sostituirla.
5. Inserire il portalampada nel rela‐ tivo alloggiamento e girare in
senso orario.
6. Inserire la lampadina nel paraurti e lasciare che si innesti.
Alcune versioni hanno le luci della
targa a LED. In caso di LED difettosi, farli sostituire da un'officina.
Luci interne Luce di cortesia e luci di lettura
Le lampadine devono essere sosti‐
tuite presso un'officina.
Luce del vano di carico
Le lampadine devono essere sosti‐tuite presso un'officina.
Illuminazione del quadro strumenti
Le lampadine devono essere sosti‐ tuite presso un'officina.

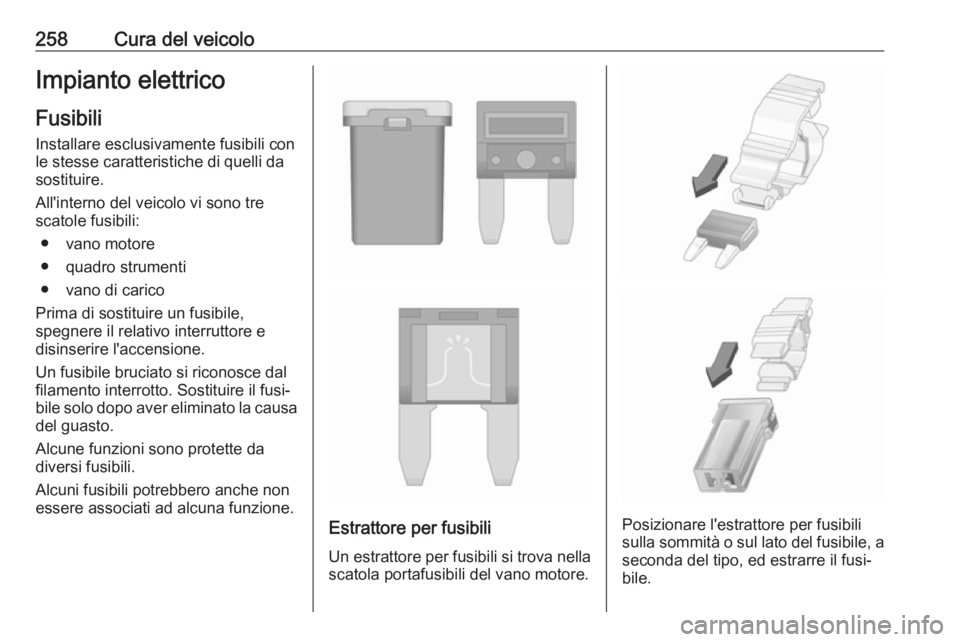

258Cura del veicoloImpianto elettricoFusibili
Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono tre
scatole fusibili:
● vano motore
● quadro strumenti
● vano di carico
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto. Sostituire il fusi‐ bile solo dopo aver eliminato la causa del guasto.
Alcune funzioni sono protette da diversi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
