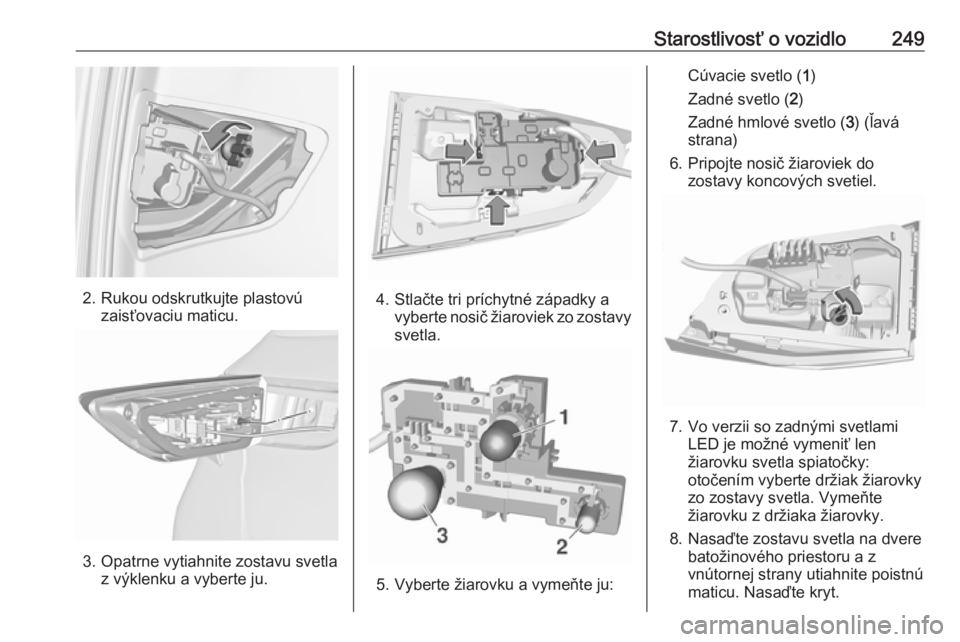

Starostlivosť o vozidlo249
2. Rukou odskrutkujte plastovúzaisťovaciu maticu.
3. Opatrne vytiahnite zostavu svetla z výklenku a vyberte ju.
4. Stlačte tri príchytné západky avyberte nosič žiaroviek zo zostavy
svetla.
5. Vyberte žiarovku a vymeňte ju:
Cúvacie svetlo ( 1)
Zadné svetlo ( 2)
Zadné hmlové svetlo ( 3) (ľavá
strana)
6. Pripojte nosič žiaroviek do zostavy koncových svetiel.
7. Vo verzii so zadnými svetlamiLED je možné vymeniť len
žiarovku svetla spiatočky:
otočením vyberte držiak žiarovky
zo zostavy svetla. Vymeňte
žiarovku z držiaka žiarovky.
8. Nasaďte zostavu svetla na dvere batožinového priestoru a z
vnútornej strany utiahnite poistnú
maticu. Nasaďte kryt.

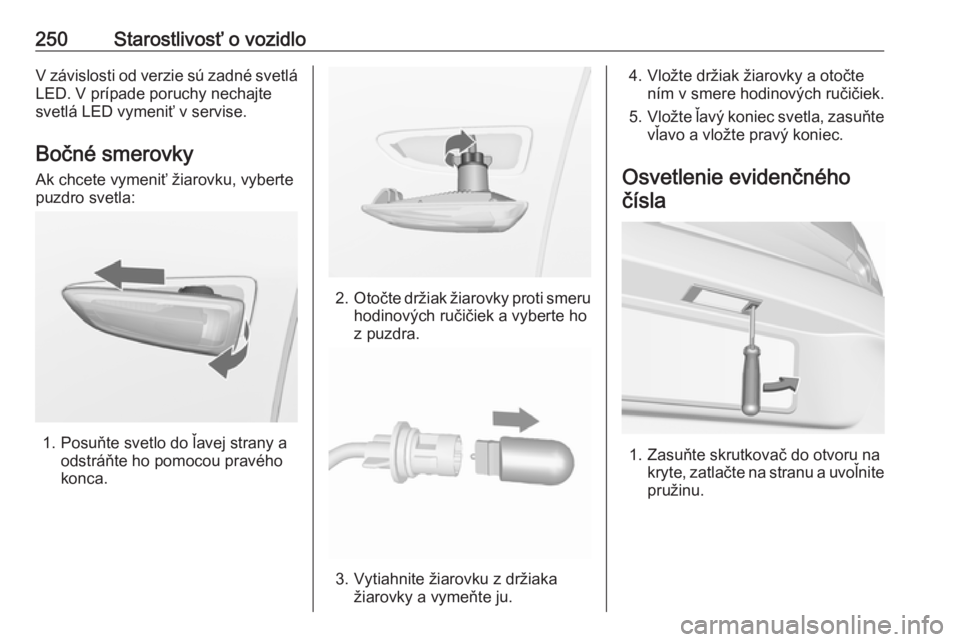

250Starostlivosť o vozidloV závislosti od verzie sú zadné svetlá
LED. V prípade poruchy nechajte
svetlá LED vymeniť v servise.
Bočné smerovky
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo do ľavej strany a odstráňte ho pomocou pravého
konca.
2. Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, zasuňte
vľavo a vložte pravý koniec.
Osvetlenie evidenčného čísla
1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu.

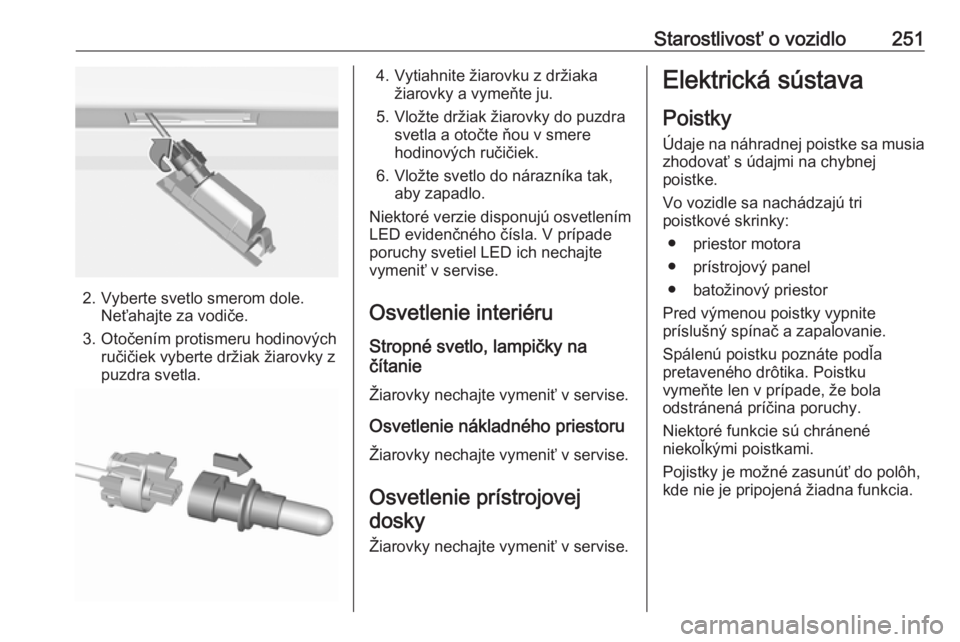

Starostlivosť o vozidlo251
2. Vyberte svetlo smerom dole.Neťahajte za vodiče.
3. Otočením protismeru hodinových ručičiek vyberte držiak žiarovky z
puzdra svetla.
4. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
5. Vložte držiak žiarovky do puzdra svetla a otočte ňou v smere
hodinových ručičiek.
6. Vložte svetlo do nárazníka tak, aby zapadlo.
Niektoré verzie disponujú osvetlením
LED evidenčného čísla. V prípade
poruchy svetiel LED ich nechajte
vymeniť v servise.
Osvetlenie interiéru Stropné svetlo, lampičky na
čítanie
Žiarovky nechajte vymeniť v servise.
Osvetlenie nákladného priestoru Žiarovky nechajte vymeniť v servise.
Osvetlenie prístrojovejdosky
Žiarovky nechajte vymeniť v servise.Elektrická sústava
Poistky Údaje na náhradnej poistke sa musiazhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú tri
poistkové skrinky:
● priestor motora
● prístrojový panel
● batožinový priestor
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte len v prípade, že bola
odstránená príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.

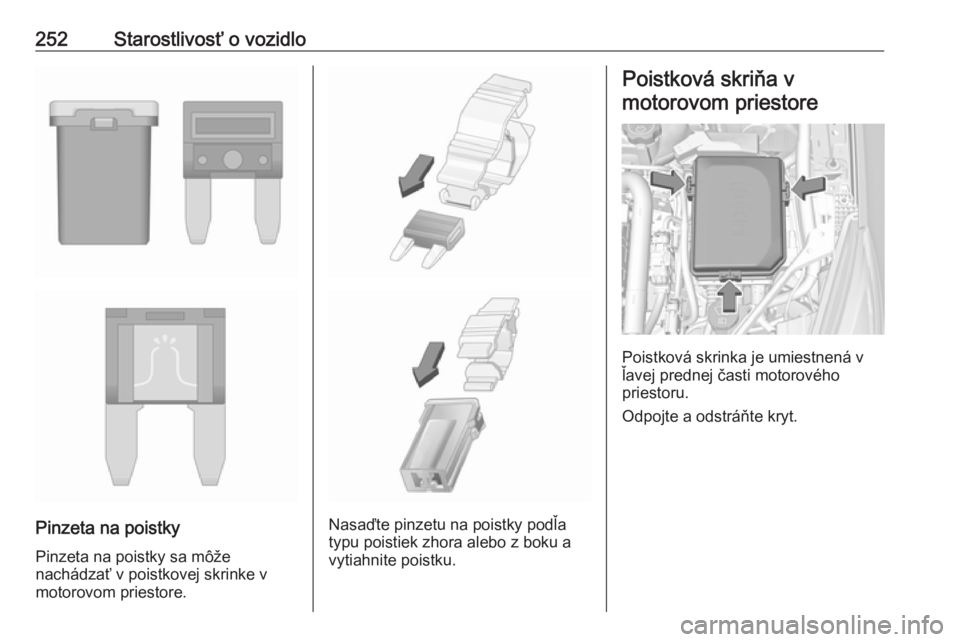

252Starostlivosť o vozidlo
Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v motorovom priestore.Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte a odstráňte kryt.

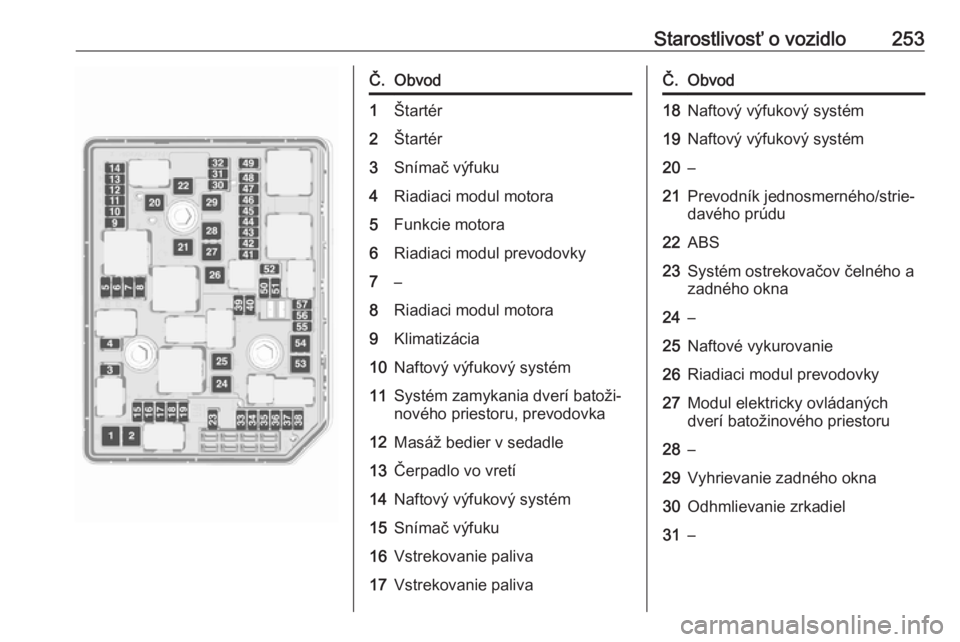

Starostlivosť o vozidlo253Č.Obvod1Štartér2Štartér3Snímač výfuku4Riadiaci modul motora5Funkcie motora6Riadiaci modul prevodovky7–8Riadiaci modul motora9Klimatizácia10Naftový výfukový systém11Systém zamykania dverí batoži‐
nového priestoru, prevodovka12Masáž bedier v sedadle13Čerpadlo vo vretí14Naftový výfukový systém15Snímač výfuku16Vstrekovanie paliva17Vstrekovanie palivaČ.Obvod18Naftový výfukový systém19Naftový výfukový systém20–21Prevodník jednosmerného/strie‐
davého prúdu22ABS23Systém ostrekovačov čelného a
zadného okna24–25Naftové vykurovanie26Riadiaci modul prevodovky27Modul elektricky ovládaných
dverí batožinového priestoru28–29Vyhrievanie zadného okna30Odhmlievanie zrkadiel31–

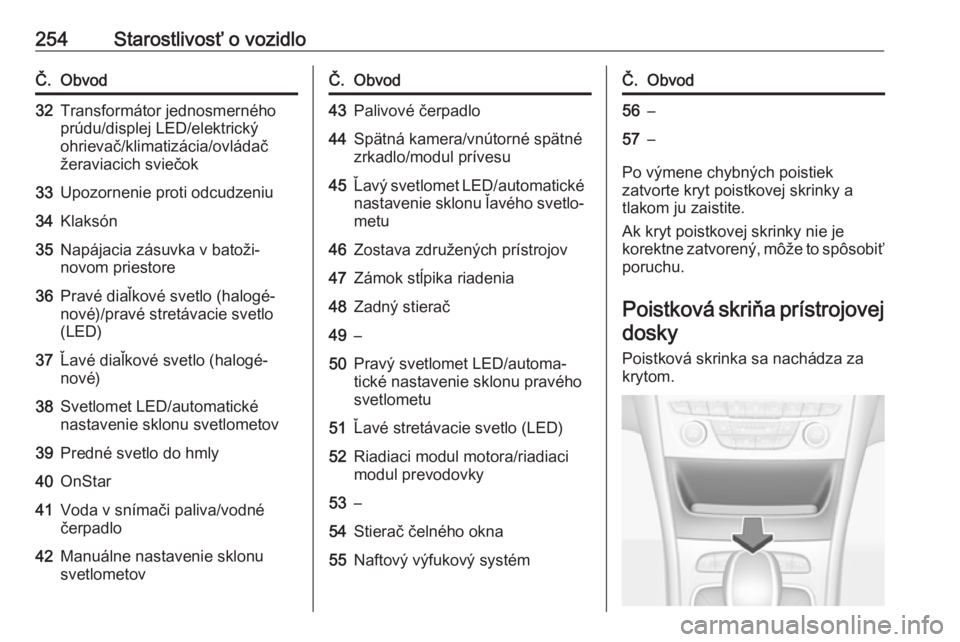

254Starostlivosť o vozidloČ.Obvod32Transformátor jednosmerného
prúdu/displej LED/elektrický
ohrievač/klimatizácia/ovládač
žeraviacich sviečok33Upozornenie proti odcudzeniu34Klaksón35Napájacia zásuvka v batoži‐
novom priestore36Pravé diaľkové svetlo (halogé‐
nové)/pravé stretávacie svetlo
(LED)37Ľavé diaľkové svetlo (halogé‐
nové)38Svetlomet LED/automatické
nastavenie sklonu svetlometov39Predné svetlo do hmly40OnStar41Voda v snímači paliva/vodné
čerpadlo42Manuálne nastavenie sklonu
svetlometovČ.Obvod43Palivové čerpadlo44Spätná kamera/vnútorné spätné
zrkadlo/modul prívesu45Ľavý svetlomet LED/automatické
nastavenie sklonu ľavého svetlo‐ metu46Zostava združených prístrojov47Zámok stĺpika riadenia48Zadný stierač49–50Pravý svetlomet LED/automa‐
tické nastavenie sklonu pravého svetlometu51Ľavé stretávacie svetlo (LED)52Riadiaci modul motora/riadiaci
modul prevodovky53–54Stierač čelného okna55Naftový výfukový systémČ.Obvod56–57–
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchu.
Poistková skriňa prístrojovej
dosky
Poistková skrinka sa nachádza za
krytom.

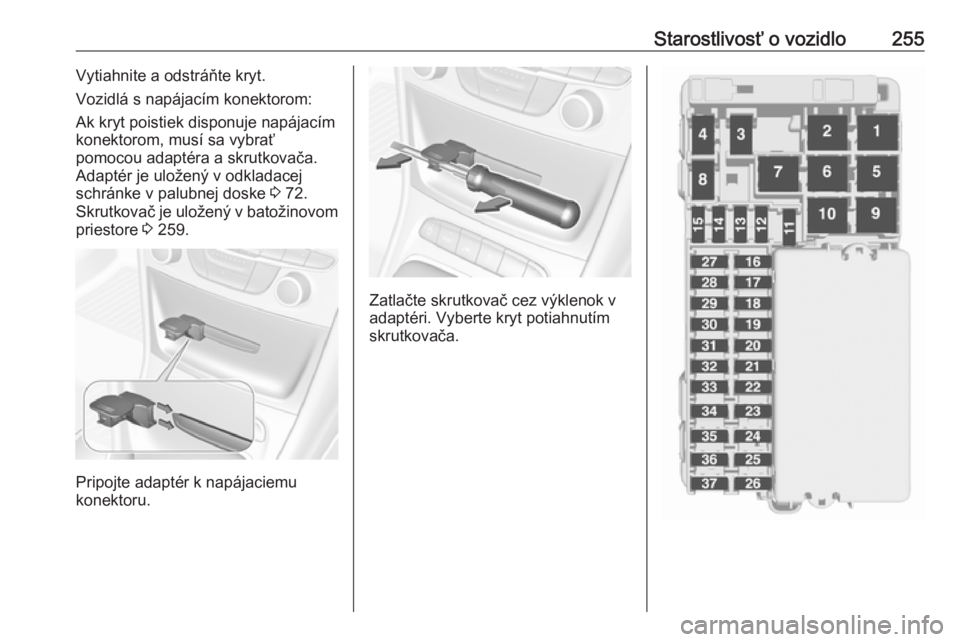

Starostlivosť o vozidlo255Vytiahnite a odstráňte kryt.
Vozidlá s napájacím konektorom: Ak kryt poistiek disponuje napájacímkonektorom, musí sa vybrať
pomocou adaptéra a skrutkovača.
Adaptér je uložený v odkladacej
schránke v palubnej doske 3 72.
Skrutkovač je uložený v batožinovom
priestore 3 259.
Pripojte adaptér k napájaciemu
konektoru.
Zatlačte skrutkovač cez výklenok v
adaptéri. Vyberte kryt potiahnutím skrutkovača.

256Starostlivosť o vozidloČ.Obvod1–2Klimatizácia, ventilátor3Elektricky ovládané sedadlo na
strane vodiča4Zapaľovač cigariet/napájacia
zásuvka vpredu5–6Predné elektricky ovládané okno7ABS8Vyhrievaný volant9Riadiaci modul prvkov karosérie10Zadné elektricky ovládané okno11Strešné okno12Riadiaci modul prvkov karosérie13Vyhrievanie sedadla (len vo vozi‐ dlách bez výstražného klaksóna)14Vonkajšie zrkadlo15Riadiaci modul prvkov karosérieČ.Obvod16Riadiaci modul prvkov karosérie17Riadiaci modul prvkov karosérie18Riadiaci modul prvkov karosérie19Konektor dátového spoja20Systém airbagov21Klimatizácia22Centrálne zamykanie, zadné
dvere23Systém s elektronickým kľúčom24Funkcia pamäte elektricky ovlá‐
daných sedadiel25Volant so systémom airbagov26Spínacia skrinka/zámok stĺpika
riadenia27Riadiaci modul prvkov karosérie28Zásuvka USB29–30Páka voličaČ.Obvod31Stierač zadného okna32Riadiaci modul prevodovky33Poplašný systém proti odcu‐
dzeniu/húkačka34Parkovací asistent/upozornenie
na bočný mŕtvy uhol/informačný
systém/zásuvka USB35OnStar36Informačný displej/prístrojový
panel/prehrávač CD37Informačný systém, rádio
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Vozidlá s napájacím konektorom: 1. Nasaďte kryt na pravú stranu.

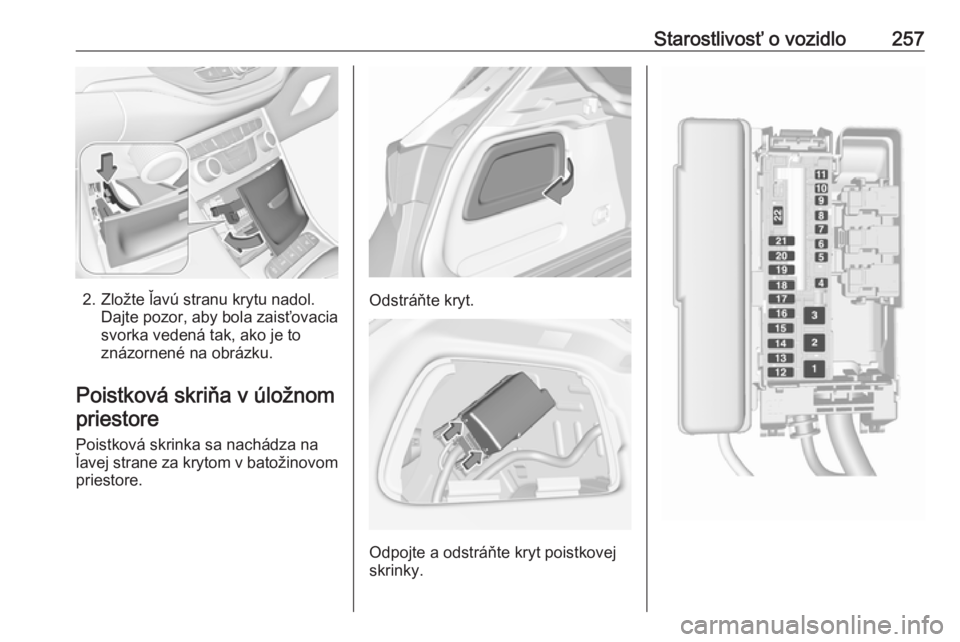

Starostlivosť o vozidlo257
2. Zložte ľavú stranu krytu nadol.Dajte pozor, aby bola zaisťovacia
svorka vedená tak, ako je to
znázornené na obrázku.
Poistková skriňa v úložnom priestore
Poistková skrinka sa nachádza na
ľavej strane za krytom v batožinovom
priestore.Odstráňte kryt.
Odpojte a odstráňte kryt poistkovej
skrinky.

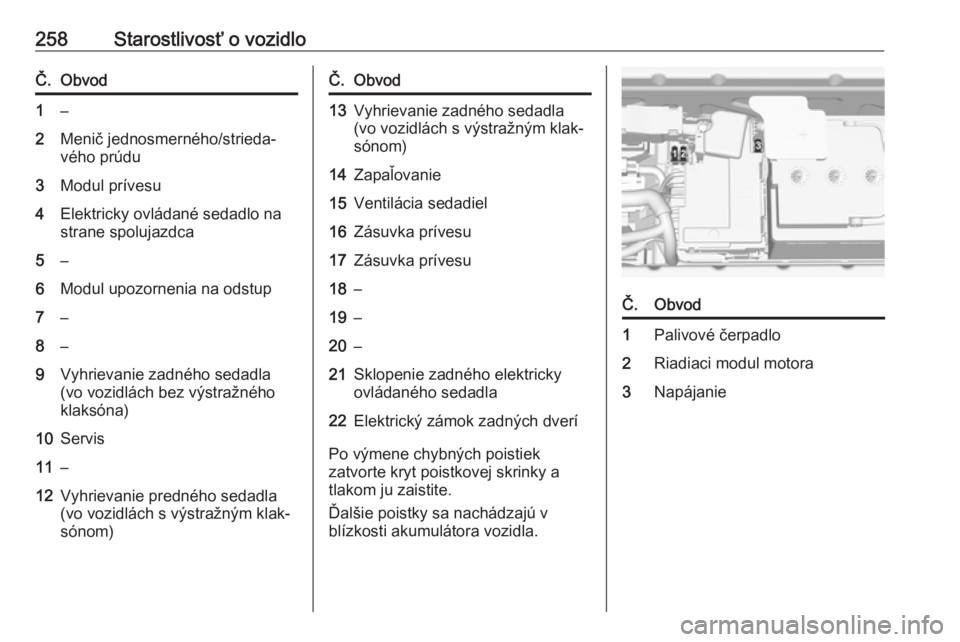

258Starostlivosť o vozidloČ.Obvod1–2Menič jednosmerného/strieda‐
vého prúdu3Modul prívesu4Elektricky ovládané sedadlo na
strane spolujazdca5–6Modul upozornenia na odstup7–8–9Vyhrievanie zadného sedadla
(vo vozidlách bez výstražného
klaksóna)10Servis11–12Vyhrievanie predného sedadla
(vo vozidlách s výstražným klak‐
sónom)Č.Obvod13Vyhrievanie zadného sedadla
(vo vozidlách s výstražným klak‐
sónom)14Zapaľovanie15Ventilácia sedadiel16Zásuvka prívesu17Zásuvka prívesu18–19–20–21Sklopenie zadného elektricky
ovládaného sedadla22Elektrický zámok zadných dverí
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ďalšie poistky sa nachádzajú v
blízkosti akumulátora vozidla.
Č.Obvod1Palivové čerpadlo2Riadiaci modul motora3Napájanie
