OPEL ASTRA K 2017 Priručnik za vlasnika (in Croatian)

Kontrola klime149Kontrola klimeSustavi kontrole klime................149
Sustav grijanja i provjetravanja 149
Klima uređaj ............................ 150
Elektronički sustav kontrole klime ....................................... 152
Pomoćni grijač ......................... 157
Otvori za provjetravanje .............157
Podesivi otvori za provjetravanje ......................... 157
Fiksni otvori za provjetravanje . 158
Održavanje ................................ 158
Dovod zraka ............................ 158
Filtar za pelud .......................... 158
Redovito korištenje klima uređaja ................................... 158
Servis ...................................... 158Sustavi kontrole klime
Sustav grijanja i provjetravanja
Kontrole za: ● temperatura
● raspodjela zraka l, M i K
● brzina ventilatora Z
● odmagljivanje i odmrzavanje V
Grijanje stražnjeg prozora Ü 3 44.
Grijana vanjska ogledala Ü 3 41.
Grijanje sjedala ß 3 55.
Grijano kolo upravljača * 3 94.
Temperaturucrvena:toploplava:hladno
Grijanje neće biti u potpunosti
djelotvorno dok motor ne postigne
normalnu radnu temperaturu.
Raspodjela zraka
l:prema vjetrobranu i prozorima
prednjih vrataM:prema području glave putem
podesivih otvora za
provjetravanjeK:prema prostoru za noge i
vjetrobranu
Moguće su sve kombinacije.
Brzina ventilatora Podesite protok zraka uključivanjemventilatora na željenu brzinu.

150Kontrola klimeOdmagljivanje i odmrzavanje
●Pritisnite V: razvod zraka se
usmjerava prema vjetrobranu.
● Postavite kontrolu temperature na najtopliju razinu.
● Postavite brzinu ventilatora na najvišu razinu.
● Uključite grijanje stražnjeg prozora Ü.
● Po potrebi otvorite bočne otvore za provjetravanje i usmjerite ihprema prozorima vrata.
Klima uređaj
Kontrole za:
● temperatura
● raspodjela zraka l, M i K
● brzina ventilatora Z
● odmagljivanje i odmrzavanje V
A/C:hlađenje4:recirkulacija zrakaÜ:grijanje stražnjeg stakla
Grijanje stražnjeg prozora Ü 3 44.
Grijana vanjska ogledala Ü 3 41.
Grijanje sjedala ß 3 55.
Provjetravanje sjedala A 3 56.
Grijano kolo upravljača A 3 94.
Hlađenje A/C
Pritisnite A/C i uključite hlađenje. LED
svjetlo ugrađeno u gumb pali se kako
bi označilo uključivanje funkcije.
Hlađenje radi samo dok radi i motor i
dok je uključen ventilator klima
uređaja.
Pritisnite A/C još jednom kako biste
isključili hlađenje.
Klima uređaj hladi i odvlažuje (suši)
zrak, čim je temperatura okoline malo iznad točke smrzavanja. Stoga može
doći do kondenzacije i kapanja ispod
vozila.

Kontrola klime151Kada hlađenje ili sušenje zraka nije
potrebno, isključite ga radi uštede
goriva.
Aktivirano hlađenje može spriječiti
automatska zaustavljanja rada
motora. Sustav stop-start 3 165.
Sustav recirkulacije zraka 4
Pritisnite 4, za uključivanje načina
rada s recirkulacijom zraka. LED
svjetlo ugrađeno u gumb pali se kako
bi označilo uključivanje funkcije.
Ponovno pritisnite 4, za
isključivanje načina rada s
recirkulacijom zraka.
9 Upozorenje
Pri recirkulaciji je smanjen dotok
svježeg zraka. Ako uređaj radi bez hlađenja, povećava se vlažnost
zraka te se prozori mogu zamagliti
iznutra. Opada kvaliteta zraka u
putničkom prostoru, zbog čega se putnici mogu osjećati pospano.
U uvjetima kada je vani toplo i kad jevisok udio vlage u zraku,
vjetrobransko staklo može se magliti izvana ako je hladni zrak usmjeren
prema njemu. Ako se vjetrobransko
staklo magli izvana, uključite brisač
vjetrobranskog stakla i isključite l.
Maksimalno hlađenje
Malo otvorite prozore tako da se vrući
zrak može brzo raspršiti.
● Uključite hlađenje A/C.
● Sustav recirkulacije zraka 4
uključen.
● Pritisnite prekidač za raspodjelu zraka M.
● Postavite kontrolu temperature na najhladniju razinu.
● Postavite brzinu ventilatora na najvišu razinu.
● Otvorite sve otvore za provjetravanje.

152Kontrola klimeOdmagljivanje i odmrzavanjeprozora V
●
Pritisnite V: razvod zraka se
usmjerava prema vjetrobranu.
● Postavite brzinu ventilatora na najvišu razinu.
● Postavite kontrolu temperature na najtopliju razinu.
● Uključite grijanje stražnjeg prozora Ü.
● Po potrebi otvorite bočne otvore za provjetravanje i usmjerite ihprema prozorima vrata.
Napomena
Ako pritisnete V dok motor radi,
funkcija Autostop bit će
onemogućena sve do ponovnog
pritiskanja V.
Ako pritisnete l s uključenim
ventilatorom i dok motor radi,
Autostop će biti spriječen sve dok
ponovno ne pritisnete l ili dok ne
isključite ventilator.
Ako pritisnete V dok motor radi pod
funkcijom Autostop, motor će se
automatski ponovno pokrenuti.
Ako pritisnete l s uključenim
ventilatorom, dok motor radi pod
funkcijom Autostop, motor će se
automatski ponovno pokrenuti.
Sustav stop-start 3 165.
Elektronički sustav kontrole klime
Kontrola klime za dvije zone
omogućava različite temperature za
vozačevu stranu i suvozačevu stranu.U automatskom načinu rada,
temperatura, brzina ventilatora i
raspodjela zraka reguliraju se
automatski.
Kontrole za:
● temperatura na vozačevoj strani
● raspodjela zraka l M K
● brzina ventilatora Z
● temperatura na suvozačevoj strani
● uključivanje ili isključivanje sustava ON/OFF
● hlađenje A/C
● automatski način rada AUTO
● ručna recirkulacija zraka 4

Kontrola klime153●odmagljivanje i odmrzavanje V
● dvozonska sinkronizacija temperature SYNC
Grijanje stražnjeg prozora Ü 3 44.
Grijana vanjska ogledala Ü 3 41.
Grijanje sjedala ß 3 55.
Provjetravanje sjedala A 3 56.
Grijano kolo upravljača A 3 94.
Svaka promjena postavki prikazana
je na info zaslonu nekoliko sekundi.
Sustav elektroničke kontrole klime
može se u potpunosti koristiti samo
kada motor radi.
Automatski način rada AUTO
Osnovne postavke za maksimalnu
udobnost:
● Pritisnite AUTO, distribucija
zraka i brzina ventilatora
reguliraju se automatski.
● Otvorite sve uvodnike zraka za optimalnu raspodjelu zraka u
automatskom načinu rada.
● Pritisnite A/C kako biste uključili
optimalno hlađenje i
odmagljivanje. LED svjetlo
ugrađeno u gumb pali se kako bi
označilo uključivanje funkcije.
● Postavite predodabrane temperature za vozača i
suvozača korištenjem lijevog i
desnog kotačića. Preporučena
temperatura iznosi 22 °C.
Regulaciju brzine ventilatora u
automatskom načinu rada možete
promijeniti u izborniku Postavke.
Personalizacija vozila 3 126.
Predodabir temperature

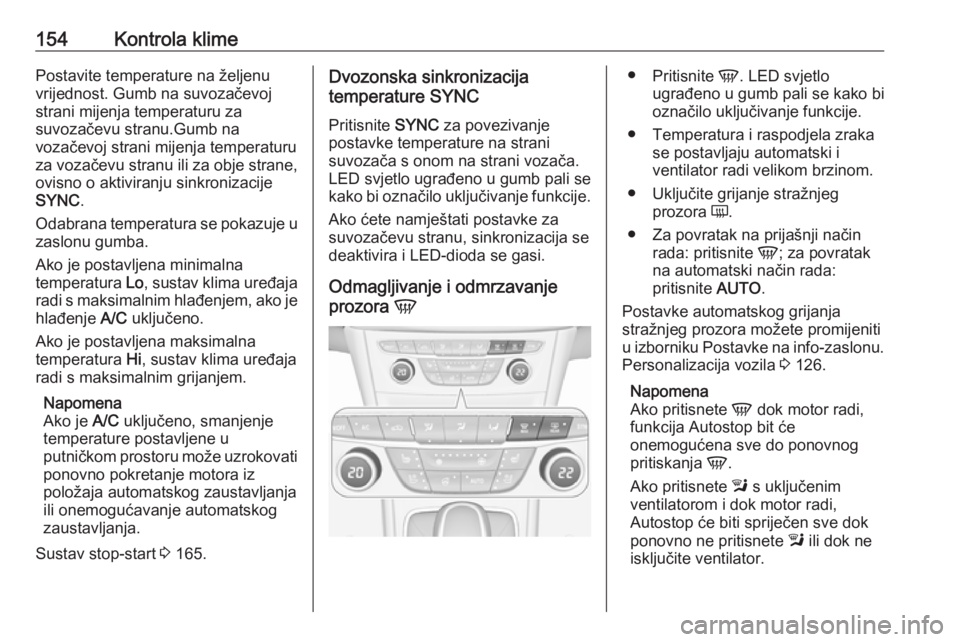

154Kontrola klimePostavite temperature na željenu
vrijednost. Gumb na suvozačevoj
strani mijenja temperaturu za
suvozačevu stranu.Gumb na
vozačevoj strani mijenja temperaturu
za vozačevu stranu ili za obje strane, ovisno o aktiviranju sinkronizacije
SYNC .
Odabrana temperatura se pokazuje u
zaslonu gumba.
Ako je postavljena minimalna
temperatura Lo, sustav klima uređaja
radi s maksimalnim hlađenjem, ako je
hlađenje A/C uključeno.
Ako je postavljena maksimalna
temperatura Hi, sustav klima uređaja
radi s maksimalnim grijanjem.
Napomena
Ako je A/C uključeno, smanjenje
temperature postavljene u putničkom prostoru može uzrokovati ponovno pokretanje motora iz
položaja automatskog zaustavljanja
ili onemogućavanje automatskog
zaustavljanja.
Sustav stop-start 3 165.Dvozonska sinkronizacija
temperature SYNC
Pritisnite SYNC za povezivanje
postavke temperature na strani
suvozača s onom na strani vozača.
LED svjetlo ugrađeno u gumb pali se
kako bi označilo uključivanje funkcije.
Ako ćete namještati postavke za
suvozačevu stranu, sinkronizacija se
deaktivira i LED-dioda se gasi.
Odmagljivanje i odmrzavanje
prozora V●
Pritisnite V. LED svjetlo
ugrađeno u gumb pali se kako bi
označilo uključivanje funkcije.
● Temperatura i raspodjela zraka se postavljaju automatski i
ventilator radi velikom brzinom.
● Uključite grijanje stražnjeg prozora Ü.
● Za povratak na prijašnji način rada: pritisnite V; za povratak
na automatski način rada: pritisnite AUTO.
Postavke automatskog grijanja
stražnjeg prozora možete promijeniti
u izborniku Postavke na info-zaslonu.
Personalizacija vozila 3 126.
Napomena
Ako pritisnete V dok motor radi,
funkcija Autostop bit će
onemogućena sve do ponovnog
pritiskanja V.
Ako pritisnete l s uključenim
ventilatorom i dok motor radi,
Autostop će biti spriječen sve dok
ponovno ne pritisnete l ili dok ne
isključite ventilator.

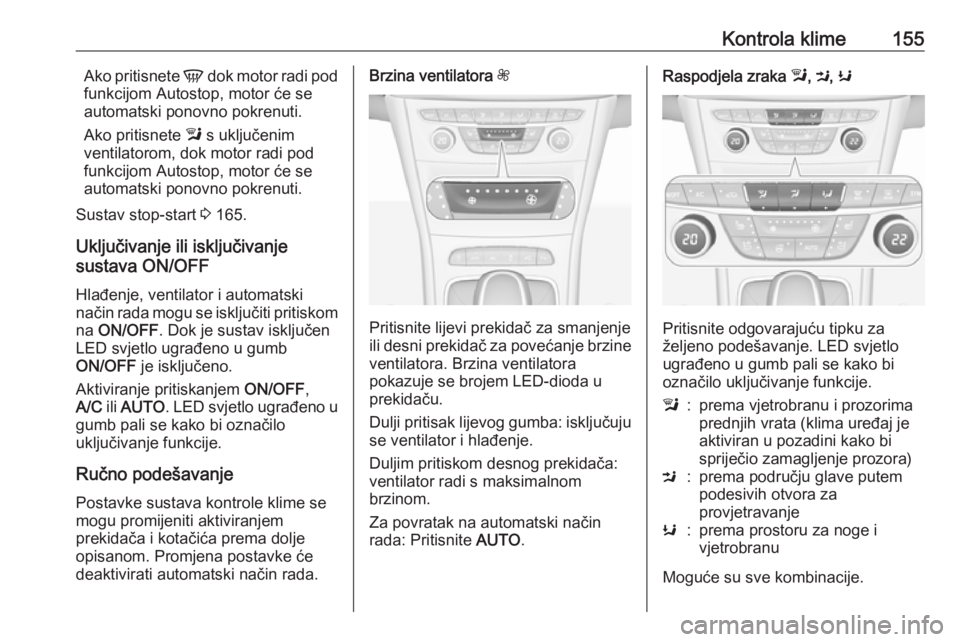

Kontrola klime155Ako pritisnete V dok motor radi pod
funkcijom Autostop, motor će se
automatski ponovno pokrenuti.
Ako pritisnete l s uključenim
ventilatorom, dok motor radi pod
funkcijom Autostop, motor će se
automatski ponovno pokrenuti.
Sustav stop-start 3 165.
Uključivanje ili isključivanje
sustava ON/OFF
Hlađenje, ventilator i automatski
način rada mogu se isključiti pritiskom
na ON/OFF . Dok je sustav isključen
LED svjetlo ugrađeno u gumb ON/OFF je isključeno.
Aktiviranje pritiskanjem ON/OFF,
A/C ili AUTO . LED svjetlo ugrađeno u
gumb pali se kako bi označilo
uključivanje funkcije.
Ručno podešavanje
Postavke sustava kontrole klime se
mogu promijeniti aktiviranjem
prekidača i kotačića prema dolje
opisanom. Promjena postavke će
deaktivirati automatski način rada.Brzina ventilatora Z
Pritisnite lijevi prekidač za smanjenje
ili desni prekidač za povećanje brzine
ventilatora. Brzina ventilatora
pokazuje se brojem LED-dioda u
prekidaču.
Dulji pritisak lijevog gumba: isključuju
se ventilator i hlađenje.
Duljim pritiskom desnog prekidača:
ventilator radi s maksimalnom
brzinom.
Za povratak na automatski način rada: Pritisnite AUTO.
Raspodjela zraka l, M , K
Pritisnite odgovarajuću tipku za
željeno podešavanje. LED svjetlo ugrađeno u gumb pali se kako bi
označilo uključivanje funkcije.
l:prema vjetrobranu i prozorima
prednjih vrata (klima uređaj je
aktiviran u pozadini kako bi
spriječio zamagljenje prozora)M:prema području glave putem
podesivih otvora za
provjetravanjeK:prema prostoru za noge i
vjetrobranu
Moguće su sve kombinacije.

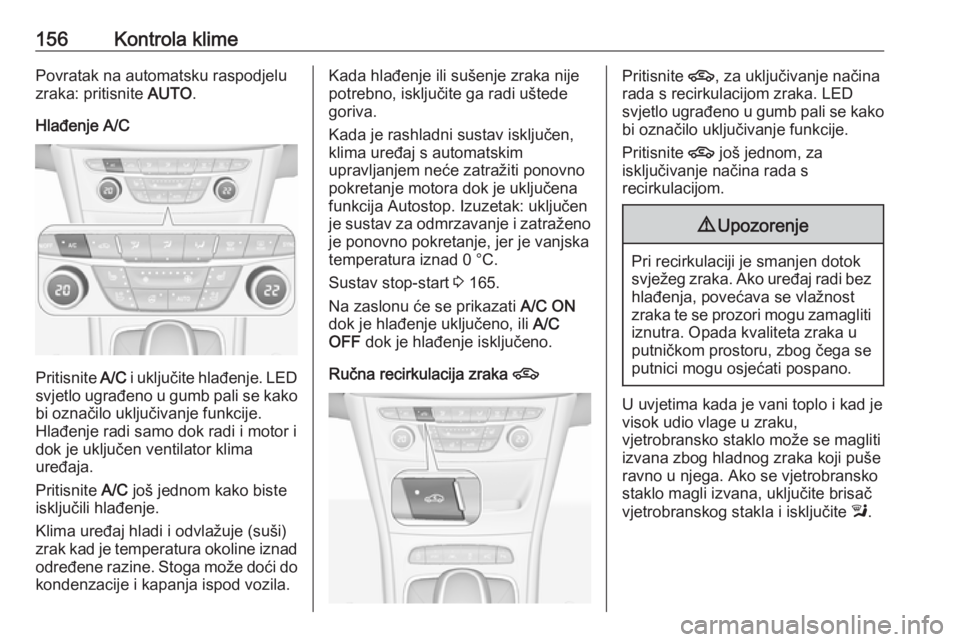

156Kontrola klimePovratak na automatsku raspodjelu
zraka: pritisnite AUTO.
Hlađenje A/C
Pritisnite A/C i uključite hlađenje. LED
svjetlo ugrađeno u gumb pali se kako
bi označilo uključivanje funkcije.
Hlađenje radi samo dok radi i motor i
dok je uključen ventilator klima
uređaja.
Pritisnite A/C još jednom kako biste
isključili hlađenje.
Klima uređaj hladi i odvlažuje (suši)
zrak kad je temperatura okoline iznad određene razine. Stoga može doći do
kondenzacije i kapanja ispod vozila.
Kada hlađenje ili sušenje zraka nije
potrebno, isključite ga radi uštede
goriva.
Kada je rashladni sustav isključen,
klima uređaj s automatskim
upravljanjem neće zatražiti ponovno
pokretanje motora dok je uključena funkcija Autostop. Izuzetak: uključen
je sustav za odmrzavanje i zatraženo
je ponovno pokretanje, jer je vanjska
temperatura iznad 0 °C.
Sustav stop-start 3 165.
Na zaslonu će se prikazati A/C ON
dok je hlađenje uključeno, ili A/C
OFF dok je hlađenje isključeno.
Ručna recirkulacija zraka 4Pritisnite 4, za uključivanje načina
rada s recirkulacijom zraka. LED
svjetlo ugrađeno u gumb pali se kako
bi označilo uključivanje funkcije.
Pritisnite 4 još jednom, za
isključivanje načina rada s recirkulacijom.9 Upozorenje
Pri recirkulaciji je smanjen dotok
svježeg zraka. Ako uređaj radi bez hlađenja, povećava se vlažnost
zraka te se prozori mogu zamagliti
iznutra. Opada kvaliteta zraka u
putničkom prostoru, zbog čega se putnici mogu osjećati pospano.
U uvjetima kada je vani toplo i kad jevisok udio vlage u zraku,
vjetrobransko staklo može se magliti izvana zbog hladnog zraka koji puše
ravno u njega. Ako se vjetrobransko
staklo magli izvana, uključite brisač
vjetrobranskog stakla i isključite l.

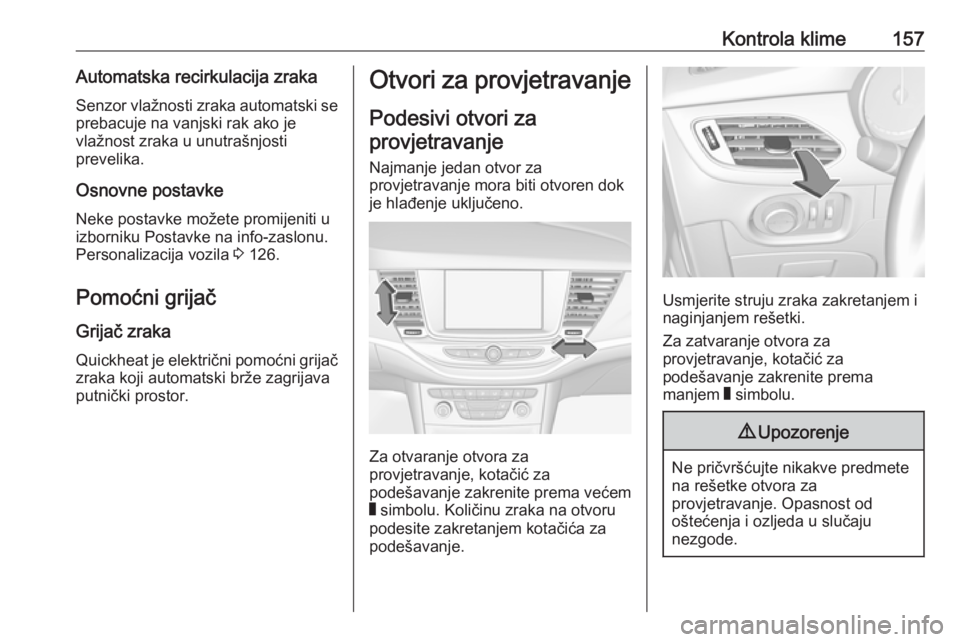

Kontrola klime157Automatska recirkulacija zrakaSenzor vlažnosti zraka automatski se
prebacuje na vanjski rak ako je
vlažnost zraka u unutrašnjosti
prevelika.
Osnovne postavke Neke postavke možete promijeniti u
izborniku Postavke na info-zaslonu.
Personalizacija vozila 3 126.
Pomoćni grijač
Grijač zraka Quickheat je električni pomoćni grijač
zraka koji automatski brže zagrijava putnički prostor.Otvori za provjetravanje
Podesivi otvori za provjetravanje
Najmanje jedan otvor za
provjetravanje mora biti otvoren dok
je hlađenje uključeno.
Za otvaranje otvora za
provjetravanje, kotačić za
podešavanje zakrenite prema većem
W simbolu. Količinu zraka na otvoru
podesite zakretanjem kotačića za
podešavanje.
Usmjerite struju zraka zakretanjem i
naginjanjem rešetki.
Za zatvaranje otvora za
provjetravanje, kotačić za
podešavanje zakrenite prema
manjem W simbolu.
9 Upozorenje
Ne pričvršćujte nikakve predmete
na rešetke otvora za
provjetravanje. Opasnost od
oštećenja i ozljeda u slučaju
nezgode.

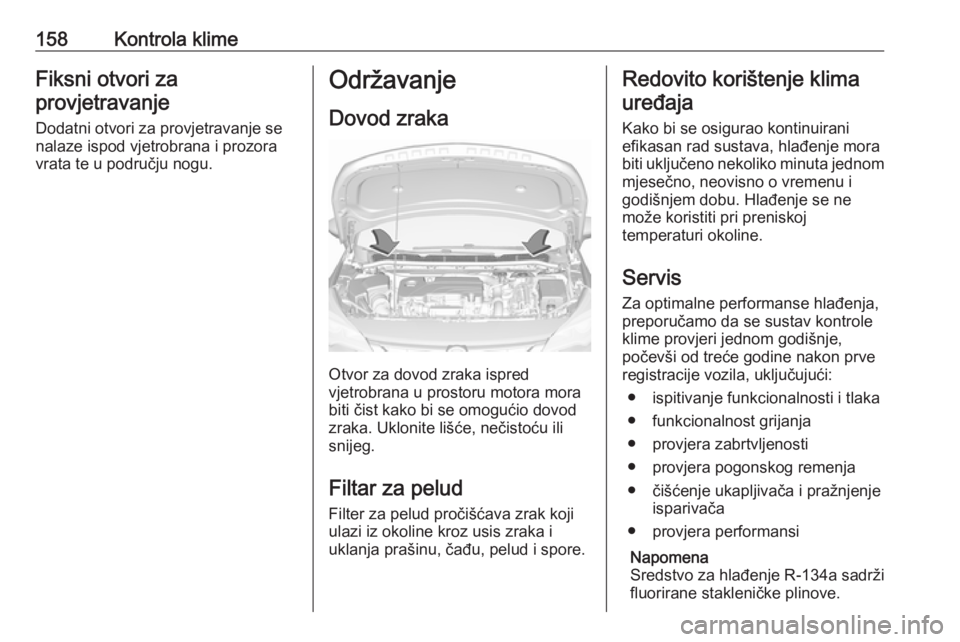

158Kontrola klimeFiksni otvori za
provjetravanje
Dodatni otvori za provjetravanje se
nalaze ispod vjetrobrana i prozora
vrata te u području nogu.Održavanje
Dovod zraka
Otvor za dovod zraka ispred
vjetrobrana u prostoru motora mora
biti čist kako bi se omogućio dovod zraka. Uklonite lišće, nečistoću ili
snijeg.
Filtar za pelud Filter za pelud pročišćava zrak koji
ulazi iz okoline kroz usis zraka i
uklanja prašinu, čađu, pelud i spore.
Redovito korištenje klima
uređaja
Kako bi se osigurao kontinuirani
efikasan rad sustava, hlađenje mora
biti uključeno nekoliko minuta jednom
mjesečno, neovisno o vremenu i
godišnjem dobu. Hlađenje se ne
može koristiti pri preniskoj
temperaturi okoline.
Servis
Za optimalne performanse hlađenja,
preporučamo da se sustav kontrole
klime provjeri jednom godišnje,
počevši od treće godine nakon prve
registracije vozila, uključujući:
● ispitivanje funkcionalnosti i tlaka
● funkcionalnost grijanja
● provjera zabrtvljenosti
● provjera pogonskog remenja ● čišćenje ukapljivača i pražnjenje isparivača
● provjera performansi
Napomena
Sredstvo za hlađenje R-134a sadrži
fluorirane stakleničke plinove.
