OPEL ASTRA K 2017 Priručnik za vlasnika (in Croatian)

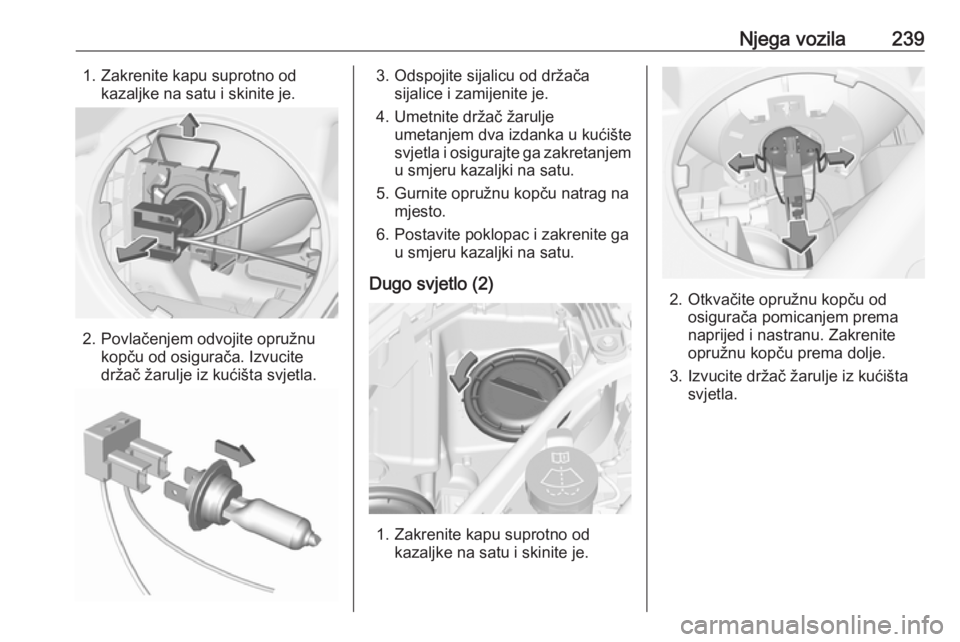

Njega vozila2391. Zakrenite kapu suprotno odkazaljke na satu i skinite je.
2. Povlačenjem odvojite opružnu kopču od osigurača. Izvucite
držač žarulje iz kućišta svjetla.
3. Odspojite sijalicu od držača sijalice i zamijenite je.
4. Umetnite držač žarulje umetanjem dva izdanka u kućište
svjetla i osigurajte ga zakretanjem u smjeru kazaljki na satu.
5. Gurnite opružnu kopču natrag na mjesto.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Dugo svjetlo (2)
1. Zakrenite kapu suprotno od kazaljke na satu i skinite je.
2. Otkvačite opružnu kopču odosigurača pomicanjem prema
naprijed i nastranu. Zakrenite
opružnu kopču prema dolje.
3. Izvucite držač žarulje iz kućišta svjetla.

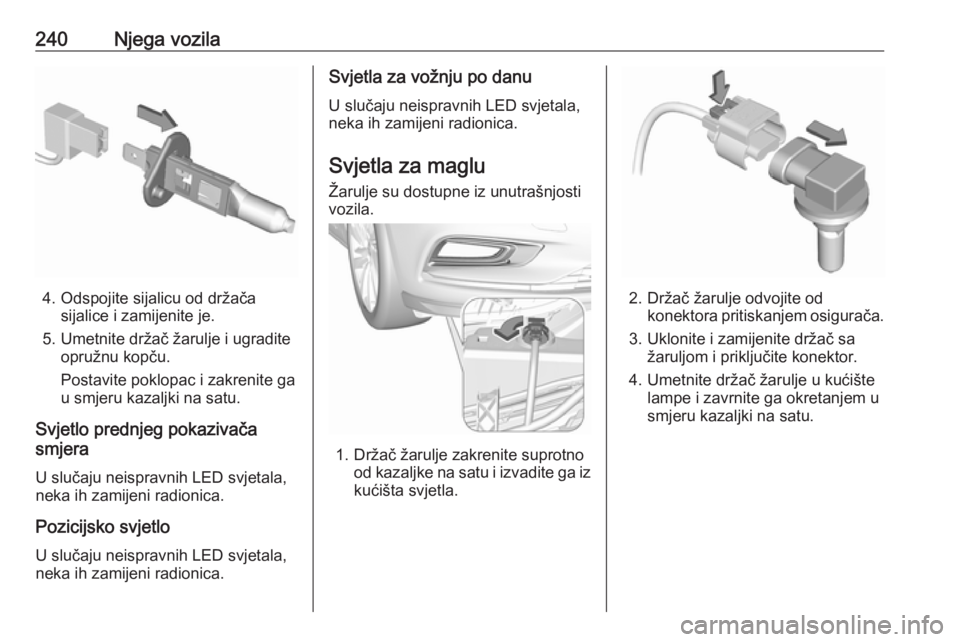

240Njega vozila
4. Odspojite sijalicu od držačasijalice i zamijenite je.
5. Umetnite držač žarulje i ugradite opružnu kopču.
Postavite poklopac i zakrenite ga
u smjeru kazaljki na satu.
Svjetlo prednjeg pokazivača
smjera
U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
Pozicijsko svjetlo
U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
Svjetla za vožnju po danu
U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
Svjetla za maglu
Žarulje su dostupne iz unutrašnjosti vozila.
1. Držač žarulje zakrenite suprotno od kazaljke na satu i izvadite ga iz
kućišta svjetla.
2. Držač žarulje odvojite od konektora pritiskanjem osigurača.
3. Uklonite i zamijenite držač sa žaruljom i priključite konektor.
4. Umetnite držač žarulje u kućište lampe i zavrnite ga okretanjem u
smjeru kazaljki na satu.

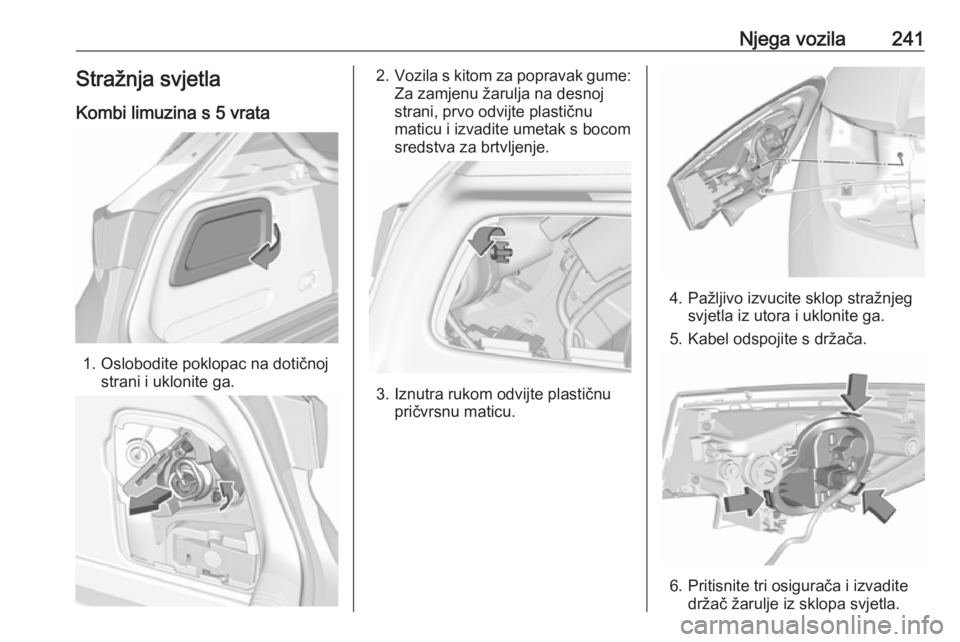

Njega vozila241Stražnja svjetla
Kombi limuzina s 5 vrata
1. Oslobodite poklopac na dotičnoj strani i uklonite ga.
2.Vozila s kitom za popravak gume:
Za zamjenu žarulja na desnoj
strani, prvo odvijte plastičnu
maticu i izvadite umetak s bocom
sredstva za brtvljenje.
3. Iznutra rukom odvijte plastičnu pričvrsnu maticu.
4. Pažljivo izvucite sklop stražnjegsvjetla iz utora i uklonite ga.
5. Kabel odspojite s držača.
6. Pritisnite tri osigurača i izvadite držač žarulje iz sklopa svjetla.

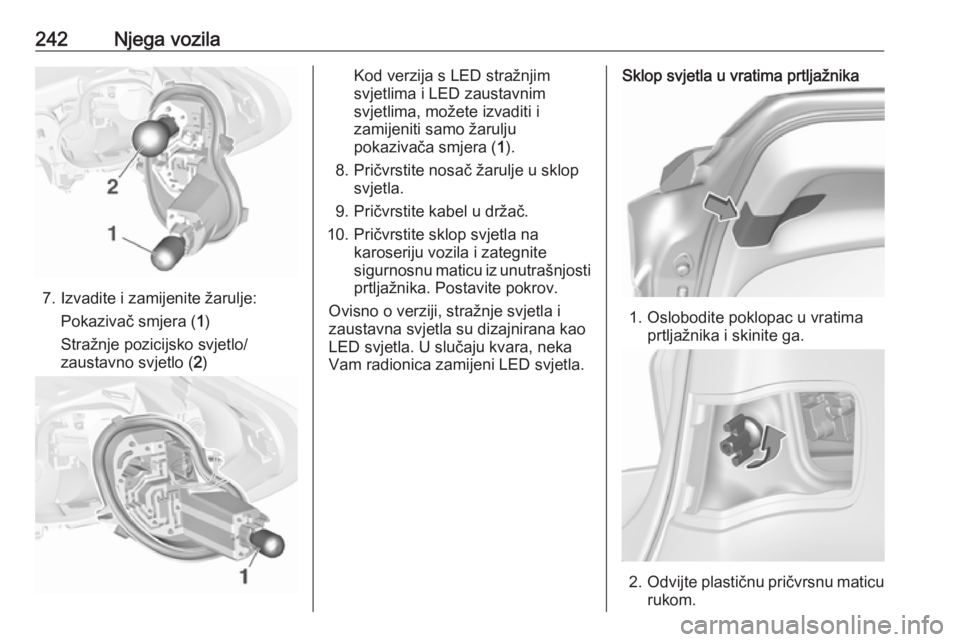

242Njega vozila
7. Izvadite i zamijenite žarulje:Pokazivač smjera ( 1)
Stražnje pozicijsko svjetlo/ zaustavno svjetlo ( 2)
Kod verzija s LED stražnjim
svjetlima i LED zaustavnim
svjetlima, možete izvaditi i
zamijeniti samo žarulju
pokazivača smjera ( 1).
8. Pričvrstite nosač žarulje u sklop svjetla.
9. Pričvrstite kabel u držač.
10. Pričvrstite sklop svjetla na karoseriju vozila i zategnite
sigurnosnu maticu iz unutrašnjosti prtljažnika. Postavite pokrov.
Ovisno o verziji, stražnje svjetla i
zaustavna svjetla su dizajnirana kao
LED svjetla. U slučaju kvara, neka
Vam radionica zamijeni LED svjetla.Sklop svjetla u vratima prtljažnika
1. Oslobodite poklopac u vratima prtljažnika i skinite ga.
2.Odvijte plastičnu pričvrsnu maticu
rukom.

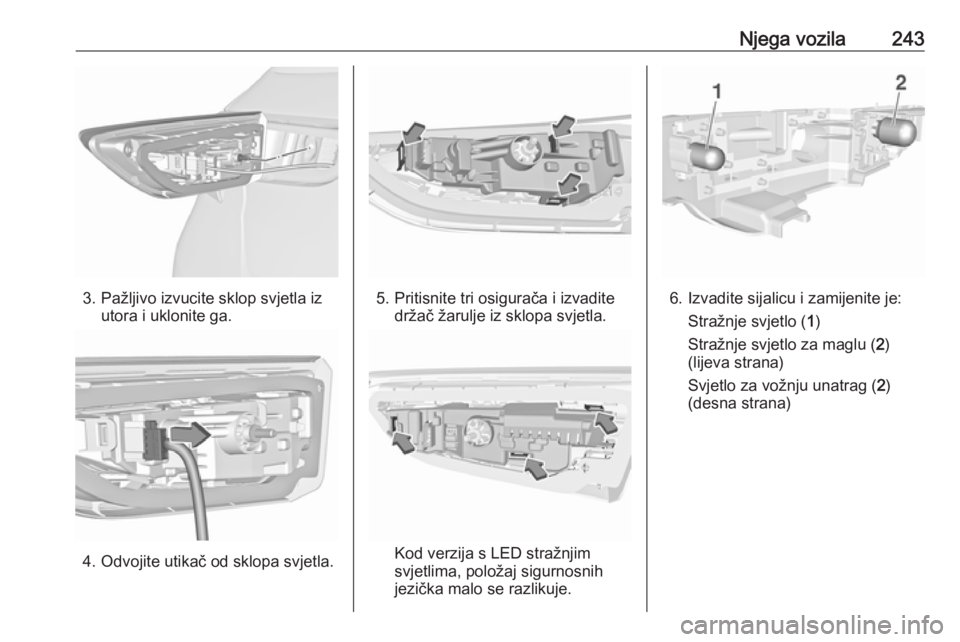

Njega vozila243
3. Pažljivo izvucite sklop svjetla izutora i uklonite ga.
4. Odvojite utikač od sklopa svjetla.
5. Pritisnite tri osigurača i izvaditedržač žarulje iz sklopa svjetla.
Kod verzija s LED stražnjim
svjetlima, položaj sigurnosnih
jezička malo se razlikuje.
6. Izvadite sijalicu i zamijenite je:
Stražnje svjetlo ( 1)
Stražnje svjetlo za maglu ( 2)
(lijeva strana)
Svjetlo za vožnju unatrag ( 2)
(desna strana)

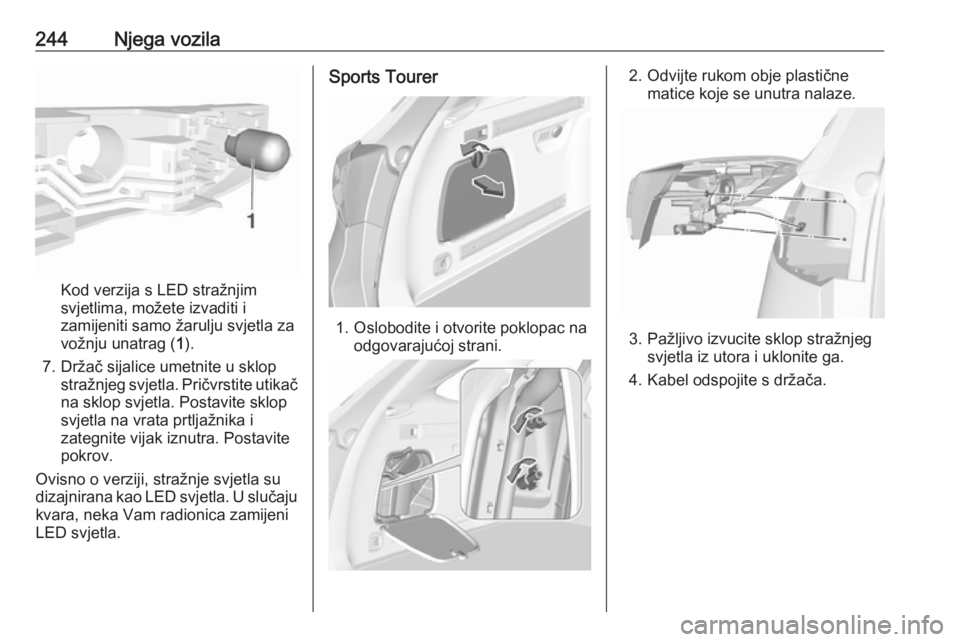

244Njega vozila
Kod verzija s LED stražnjim
svjetlima, možete izvaditi i
zamijeniti samo žarulju svjetla za
vožnju unatrag ( 1).
7. Držač sijalice umetnite u sklop stražnjeg svjetla. Pričvrstite utikačna sklop svjetla. Postavite sklop
svjetla na vrata prtljažnika i
zategnite vijak iznutra. Postavite
pokrov.
Ovisno o verziji, stražnje svjetla su
dizajnirana kao LED svjetla. U slučaju
kvara, neka Vam radionica zamijeni
LED svjetla.
Sports Tourer
1. Oslobodite i otvorite poklopac na odgovarajućoj strani.
2. Odvijte rukom obje plastičnematice koje se unutra nalaze.
3. Pažljivo izvucite sklop stražnjegsvjetla iz utora i uklonite ga.
4. Kabel odspojite s držača.

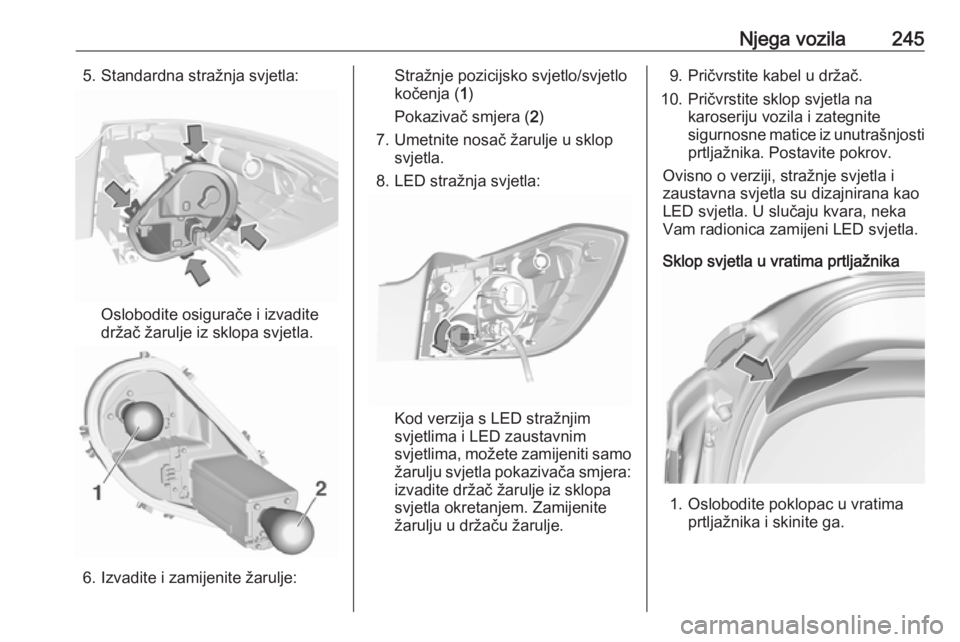

Njega vozila2455. Standardna stražnja svjetla:
Oslobodite osigurače i izvadite
držač žarulje iz sklopa svjetla.
6. Izvadite i zamijenite žarulje:
Stražnje pozicijsko svjetlo/svjetlo
kočenja ( 1)
Pokazivač smjera ( 2)
7. Umetnite nosač žarulje u sklop svjetla.
8. LED stražnja svjetla:
Kod verzija s LED stražnjim
svjetlima i LED zaustavnim
svjetlima, možete zamijeniti samo
žarulju svjetla pokazivača smjera: izvadite držač žarulje iz sklopa
svjetla okretanjem. Zamijenite
žarulju u držaču žarulje.
9. Pričvrstite kabel u držač.
10. Pričvrstite sklop svjetla na karoseriju vozila i zategnite
sigurnosne matice iz unutrašnjosti prtljažnika. Postavite pokrov.
Ovisno o verziji, stražnje svjetla i
zaustavna svjetla su dizajnirana kao
LED svjetla. U slučaju kvara, neka
Vam radionica zamijeni LED svjetla.
Sklop svjetla u vratima prtljažnika
1. Oslobodite poklopac u vratima prtljažnika i skinite ga.

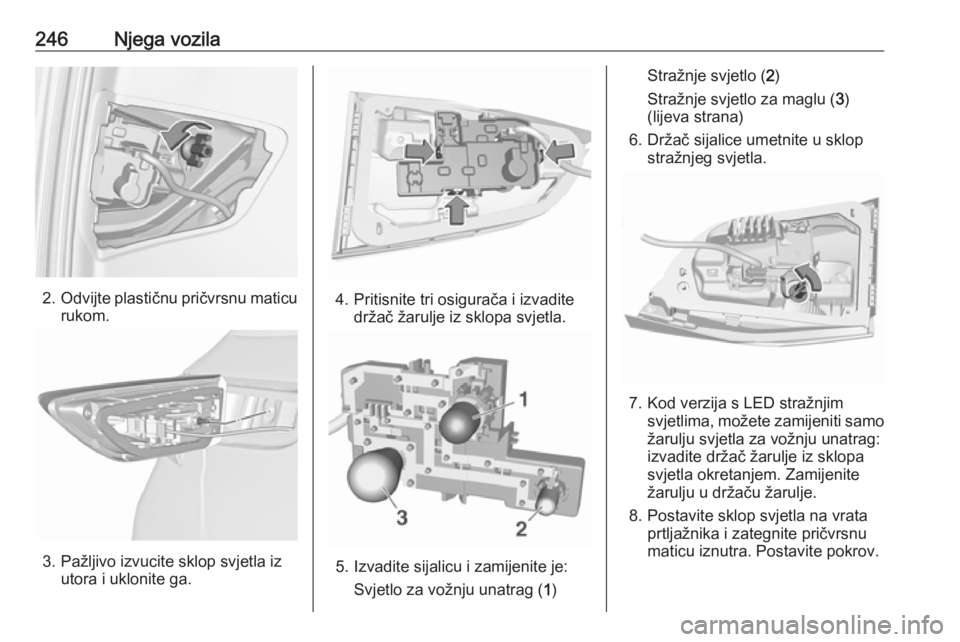

246Njega vozila
2.Odvijte plastičnu pričvrsnu maticu
rukom.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga.
4. Pritisnite tri osigurača i izvadite držač žarulje iz sklopa svjetla.
5. Izvadite sijalicu i zamijenite je:
Svjetlo za vožnju unatrag ( 1)
Stražnje svjetlo ( 2)
Stražnje svjetlo za maglu ( 3)
(lijeva strana)
6. Držač sijalice umetnite u sklop stražnjeg svjetla.
7. Kod verzija s LED stražnjimsvjetlima, možete zamijeniti samo
žarulju svjetla za vožnju unatrag:
izvadite držač žarulje iz sklopa
svjetla okretanjem. Zamijenite
žarulju u držaču žarulje.
8. Postavite sklop svjetla na vrata prtljažnika i zategnite pričvrsnu
maticu iznutra. Postavite pokrov.

Njega vozila247Ovisno o verziji, stražnje svjetla su
dizajnirana kao LED svjetla. U slučaju
kvara, neka Vam radionica zamijeni
LED svjetla.

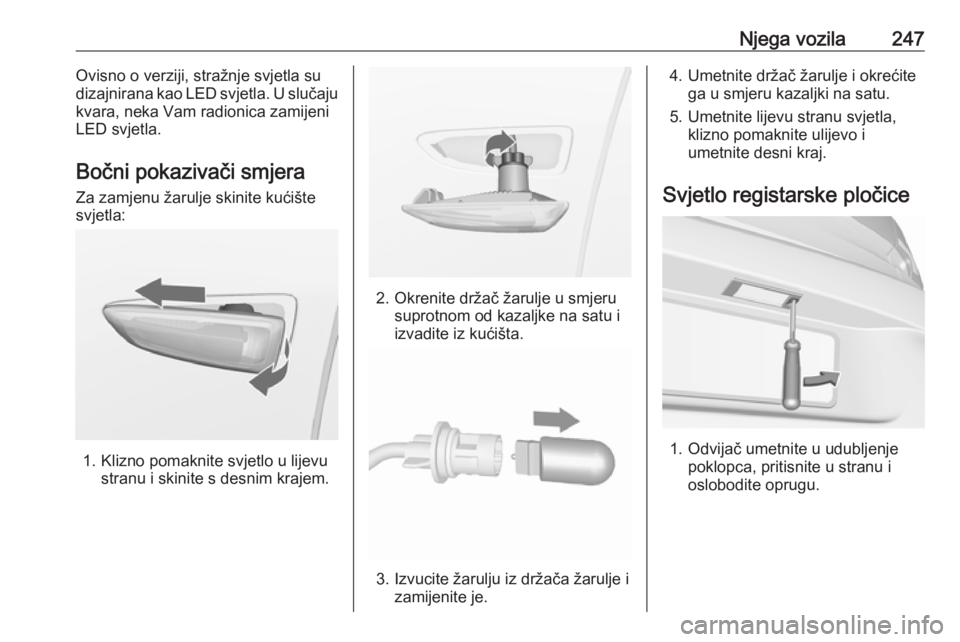

Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Klizno pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, klizno pomaknite ulijevo i
umetnite desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.

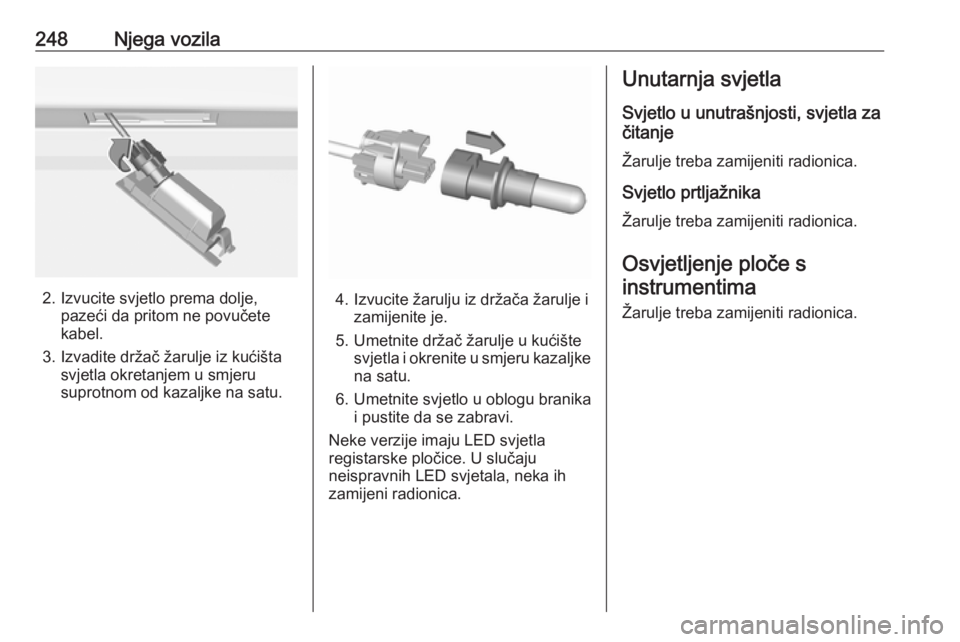

248Njega vozila
2. Izvucite svjetlo prema dolje,pazeći da pritom ne povučete
kabel.
3. Izvadite držač žarulje iz kućišta svjetla okretanjem u smjeru
suprotnom od kazaljke na satu.4. Izvucite žarulju iz držača žarulje i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u oblogu branika i pustite da se zabravi.
Neke verzije imaju LED svjetla
registarske pločice. U slučaju
neispravnih LED svjetala, neka ih
zamijeni radionica.
Unutarnja svjetla
Svjetlo u unutrašnjosti, svjetla za
čitanje
Žarulje treba zamijeniti radionica.
Svjetlo prtljažnika Žarulje treba zamijeniti radionica.
Osvjetljenje ploče sinstrumentima
Žarulje treba zamijeniti radionica.
