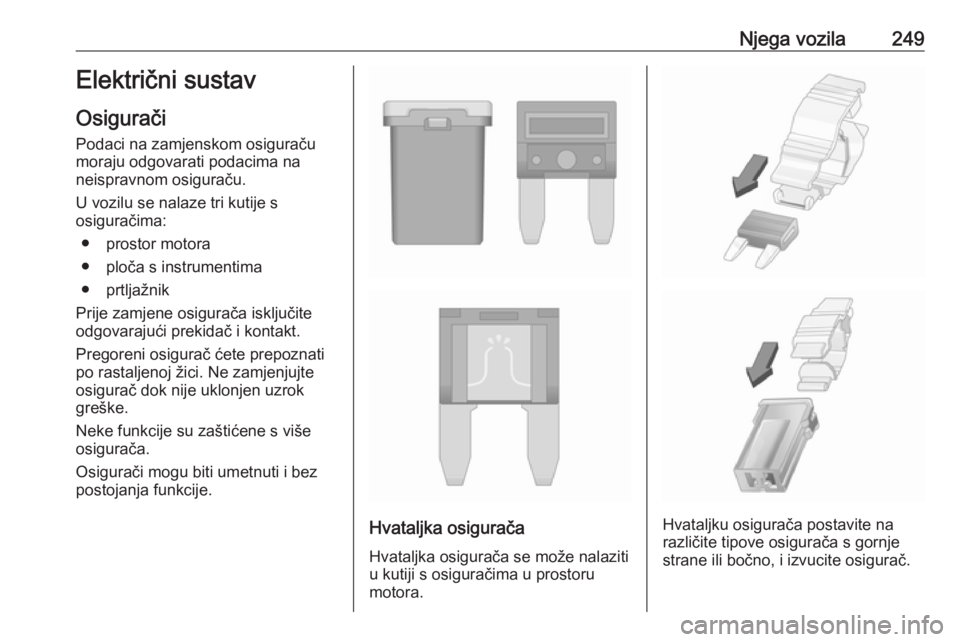

Njega vozila249Električni sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
● prostor motora
● ploča s instrumentima
● prtljažnik
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača
Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.

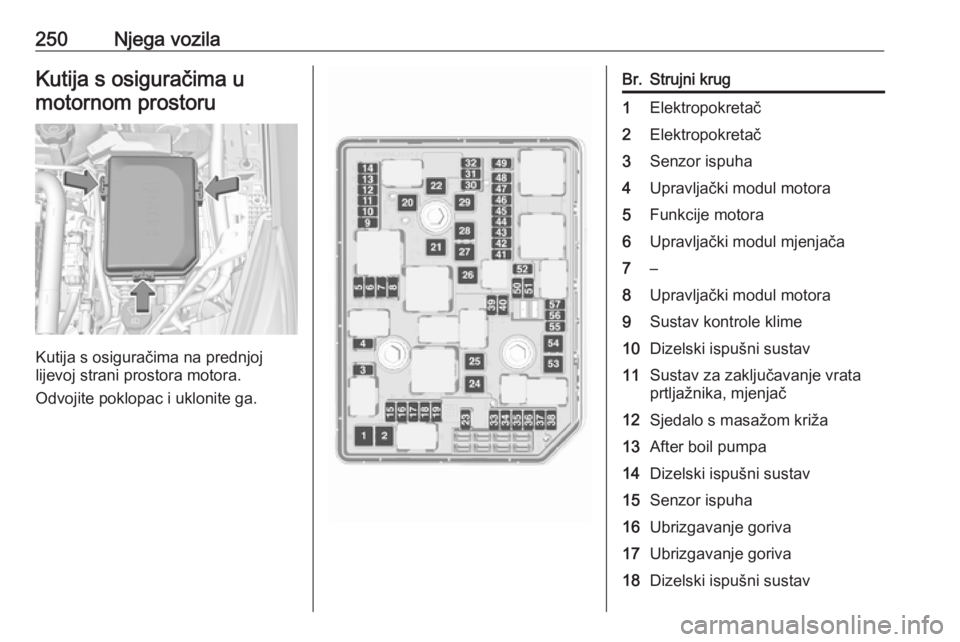

250Njega vozilaKutija s osiguračima umotornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac i uklonite ga.
Br.Strujni krug1Elektropokretač2Elektropokretač3Senzor ispuha4Upravljački modul motora5Funkcije motora6Upravljački modul mjenjača7–8Upravljački modul motora9Sustav kontrole klime10Dizelski ispušni sustav11Sustav za zaključavanje vrata
prtljažnika, mjenjač12Sjedalo s masažom križa13After boil pumpa14Dizelski ispušni sustav15Senzor ispuha16Ubrizgavanje goriva17Ubrizgavanje goriva18Dizelski ispušni sustav

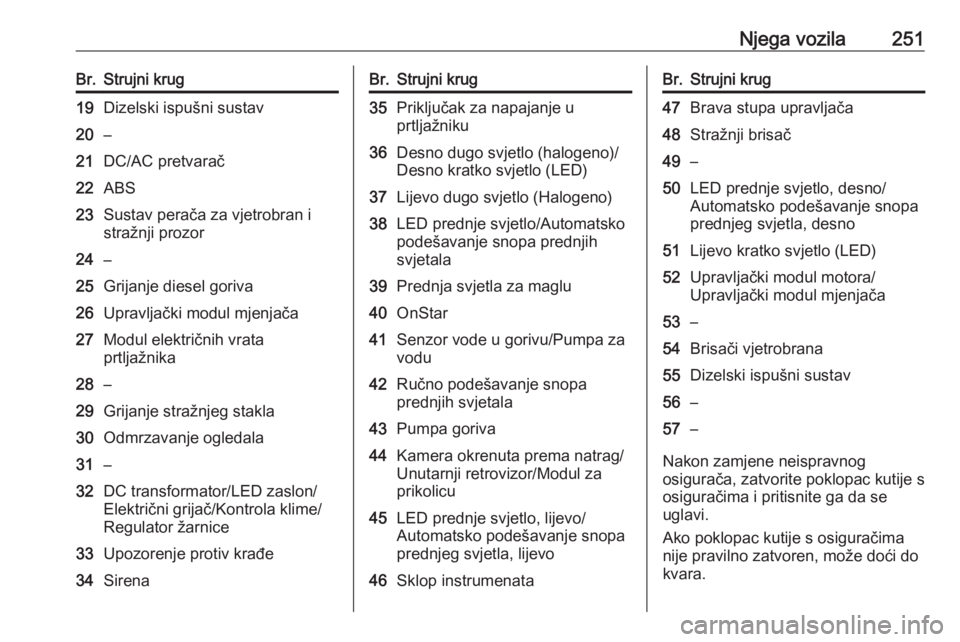

Njega vozila251Br.Strujni krug19Dizelski ispušni sustav20–21DC/AC pretvarač22ABS23Sustav perača za vjetrobran i
stražnji prozor24–25Grijanje diesel goriva26Upravljački modul mjenjača27Modul električnih vrata
prtljažnika28–29Grijanje stražnjeg stakla30Odmrzavanje ogledala31–32DC transformator/LED zaslon/
Električni grijač/Kontrola klime/
Regulator žarnice33Upozorenje protiv krađe34SirenaBr.Strujni krug35Priključak za napajanje u
prtljažniku36Desno dugo svjetlo (halogeno)/
Desno kratko svjetlo (LED)37Lijevo dugo svjetlo (Halogeno)38LED prednje svjetlo/Automatsko
podešavanje snopa prednjih
svjetala39Prednja svjetla za maglu40OnStar41Senzor vode u gorivu/Pumpa za
vodu42Ručno podešavanje snopa
prednjih svjetala43Pumpa goriva44Kamera okrenuta prema natrag/
Unutarnji retrovizor/Modul za
prikolicu45LED prednje svjetlo, lijevo/
Automatsko podešavanje snopa
prednjeg svjetla, lijevo46Sklop instrumenataBr.Strujni krug47Brava stupa upravljača48Stražnji brisač49–50LED prednje svjetlo, desno/
Automatsko podešavanje snopa prednjeg svjetla, desno51Lijevo kratko svjetlo (LED)52Upravljački modul motora/
Upravljački modul mjenjača53–54Brisači vjetrobrana55Dizelski ispušni sustav56–57–
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.

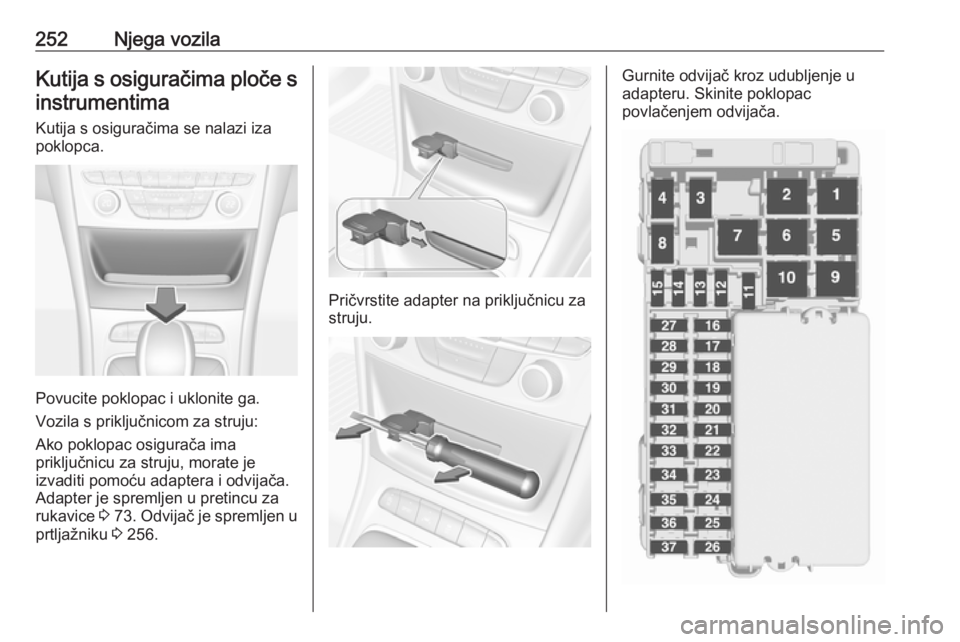

252Njega vozilaKutija s osiguračima ploče sinstrumentima
Kutija s osiguračima se nalazi iza
poklopca.
Povucite poklopac i uklonite ga.
Vozila s priključnicom za struju:
Ako poklopac osigurača ima
priključnicu za struju, morate je
izvaditi pomoću adaptera i odvijača.
Adapter je spremljen u pretincu za
rukavice 3 73 . Odvijač je spremljen u
prtljažniku 3 256.
Pričvrstite adapter na priključnicu za
struju.
Gurnite odvijač kroz udubljenje u
adapteru. Skinite poklopac
povlačenjem odvijača.

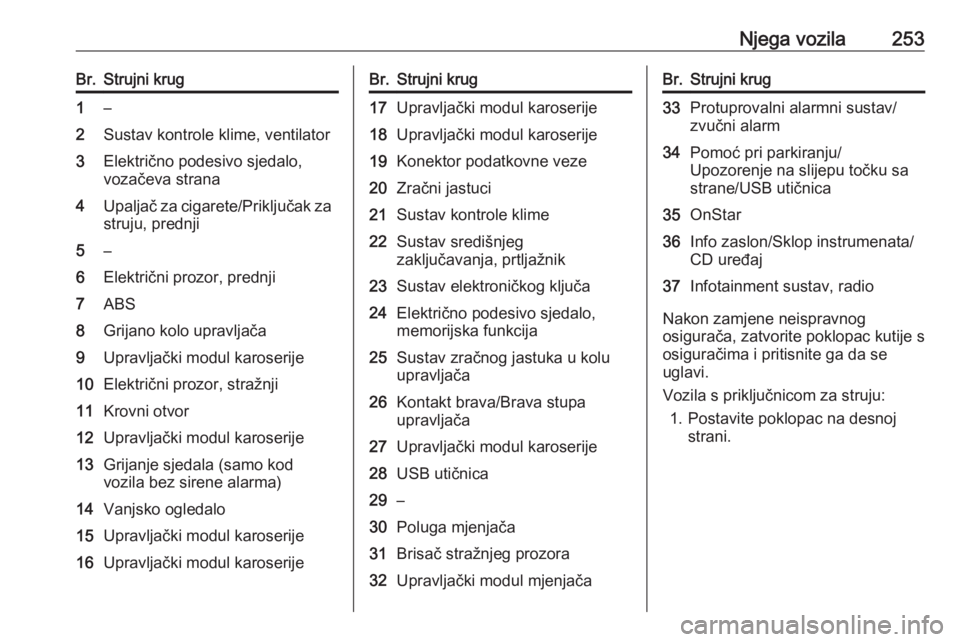

Njega vozila253Br.Strujni krug1–2Sustav kontrole klime, ventilator3Električno podesivo sjedalo,
vozačeva strana4Upaljač za cigarete/Priključak za
struju, prednji5–6Električni prozor, prednji7ABS8Grijano kolo upravljača9Upravljački modul karoserije10Električni prozor, stražnji11Krovni otvor12Upravljački modul karoserije13Grijanje sjedala (samo kod
vozila bez sirene alarma)14Vanjsko ogledalo15Upravljački modul karoserije16Upravljački modul karoserijeBr.Strujni krug17Upravljački modul karoserije18Upravljački modul karoserije19Konektor podatkovne veze20Zračni jastuci21Sustav kontrole klime22Sustav središnjeg
zaključavanja, prtljažnik23Sustav elektroničkog ključa24Električno podesivo sjedalo,
memorijska funkcija25Sustav zračnog jastuka u kolu
upravljača26Kontakt brava/Brava stupa
upravljača27Upravljački modul karoserije28USB utičnica29–30Poluga mjenjača31Brisač stražnjeg prozora32Upravljački modul mjenjačaBr.Strujni krug33Protuprovalni alarmni sustav/
zvučni alarm34Pomoć pri parkiranju/
Upozorenje na slijepu točku sa
strane/USB utičnica35OnStar36Info zaslon/Sklop instrumenata/
CD uređaj37Infotainment sustav, radio
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Vozila s priključnicom za struju: 1. Postavite poklopac na desnoj strani.

254Njega vozila

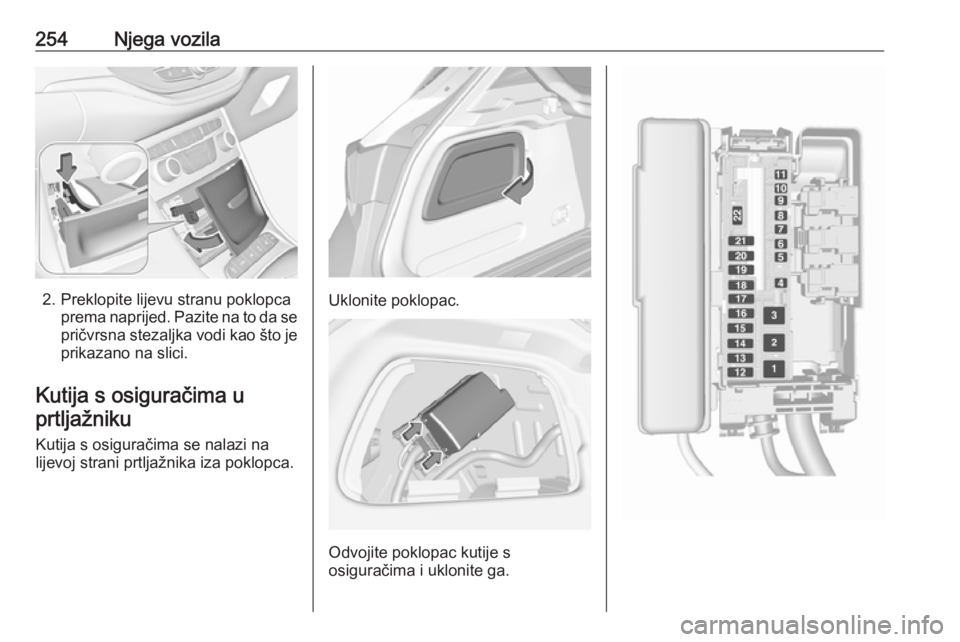

2. Preklopite lijevu stranu poklopcaprema naprijed. Pazite na to da se
pričvrsna stezaljka vodi kao što je prikazano na slici.
Kutija s osiguračima u prtljažniku
Kutija s osiguračima se nalazi na
lijevoj strani prtljažnika iza poklopca.Uklonite poklopac.
Odvojite poklopac kutije s
osiguračima i uklonite ga.

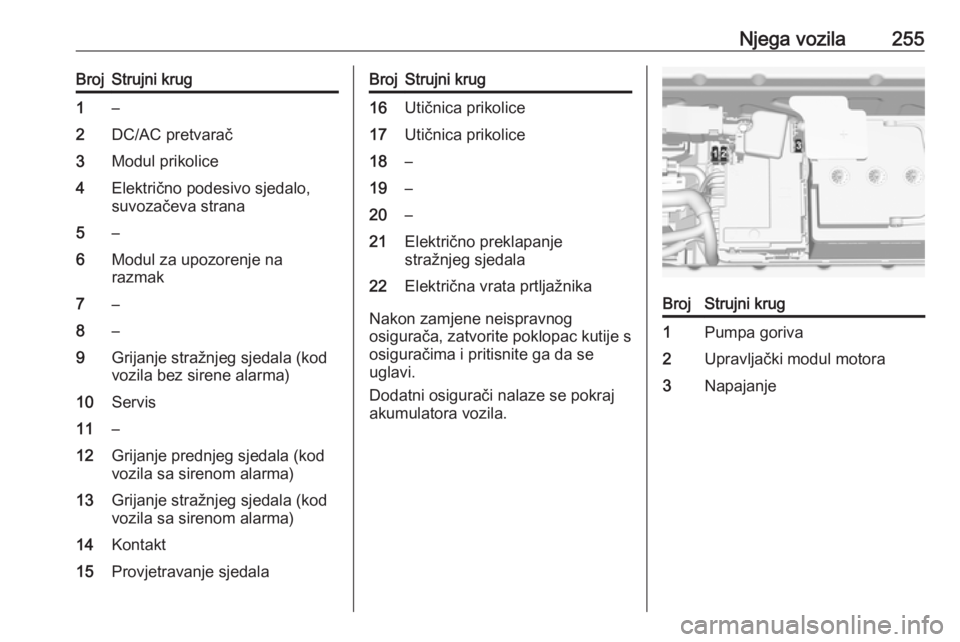

Njega vozila255BrojStrujni krug1–2DC/AC pretvarač3Modul prikolice4Električno podesivo sjedalo,
suvozačeva strana5–6Modul za upozorenje na
razmak7–8–9Grijanje stražnjeg sjedala (kod
vozila bez sirene alarma)10Servis11–12Grijanje prednjeg sjedala (kod
vozila sa sirenom alarma)13Grijanje stražnjeg sjedala (kod
vozila sa sirenom alarma)14Kontakt15Provjetravanje sjedalaBrojStrujni krug16Utičnica prikolice17Utičnica prikolice18–19–20–21Električno preklapanje
stražnjeg sjedala22Električna vrata prtljažnika
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Dodatni osigurači nalaze se pokraj
akumulatora vozila.
BrojStrujni krug1Pumpa goriva2Upravljački modul motora3Napajanje

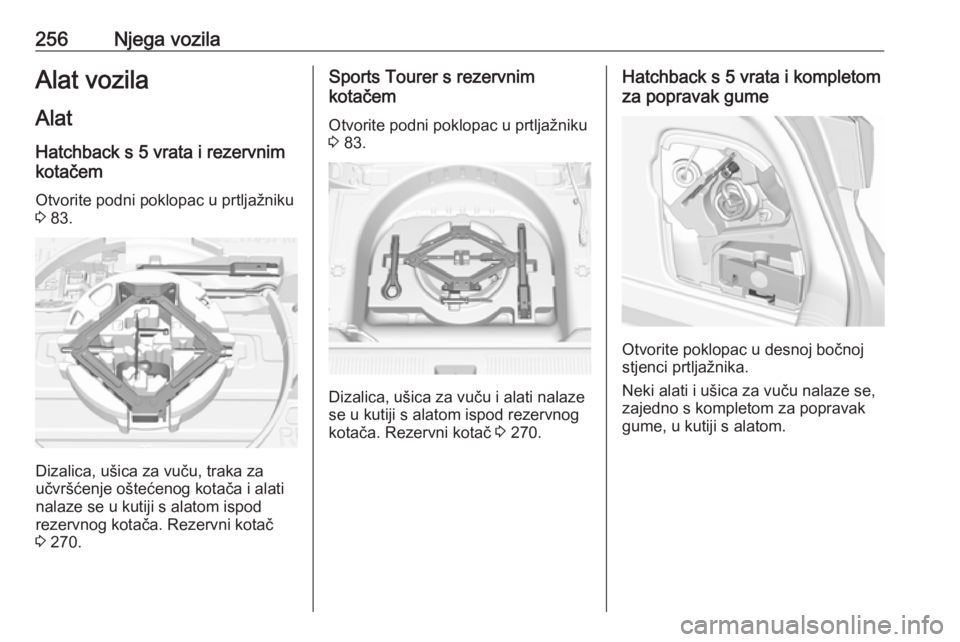

256Njega vozilaAlat vozila
Alat Hatchback s 5 vrata i rezervnim
kotačem
Otvorite podni poklopac u prtljažniku
3 83.
Dizalica, ušica za vuču, traka za
učvršćenje oštećenog kotača i alati
nalaze se u kutiji s alatom ispod
rezervnog kotača. Rezervni kotač
3 270.
Sports Tourer s rezervnim
kotačem
Otvorite podni poklopac u prtljažniku
3 83.
Dizalica, ušica za vuču i alati nalaze
se u kutiji s alatom ispod rezervnog
kotača. Rezervni kotač 3 270.
Hatchback s 5 vrata i kompletom
za popravak gume
Otvorite poklopac u desnoj bočnoj
stjenci prtljažnika.
Neki alati i ušica za vuču nalaze se,
zajedno s kompletom za popravak
gume, u kutiji s alatom.

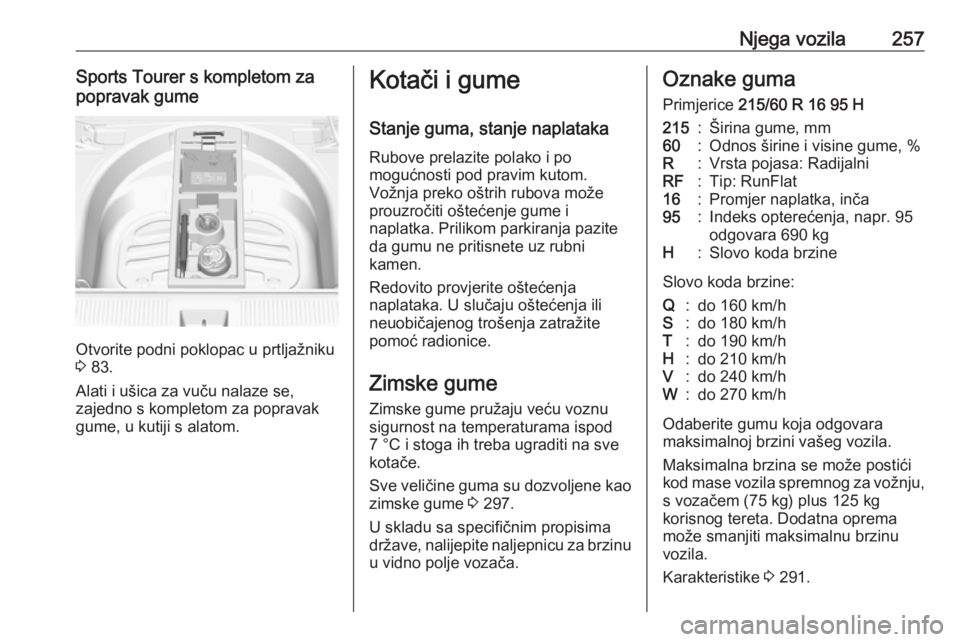

Njega vozila257Sports Tourer s kompletom za
popravak gume
Otvorite podni poklopac u prtljažniku
3 83.
Alati i ušica za vuču nalaze se,
zajedno s kompletom za popravak gume, u kutiji s alatom.
Kotači i gume
Stanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Zimske gume
Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod
7 °C i stoga ih treba ugraditi na sve
kotače.
Sve veličine guma su dozvoljene kao zimske gume 3 297.
U skladu sa specifičnim propisima
države, nalijepite naljepnicu za brzinu
u vidno polje vozača.Oznake guma
Primjerice 215/60 R 16 95 H215:Širina gume, mm60:Odnos širine i visine gume, %R:Vrsta pojasa: RadijalniRF:Tip: RunFlat16:Promjer naplatka, inča95:Indeks opterećenja, napr. 95
odgovara 690 kgH:Slovo koda brzine
Slovo koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Odaberite gumu koja odgovara
maksimalnoj brzini vašeg vozila.
Maksimalna brzina se može postići
kod mase vozila spremnog za vožnju, s vozačem (75 kg) plus 125 kg
korisnog tereta. Dodatna oprema
može smanjiti maksimalnu brzinu
vozila.
Karakteristike 3 291.

258Njega vozilaPritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač.
To vrijedi i za vozila sa sustavom za
nadzor tlaka u gumama.
Odvijte kapicu ventila.
Tlak u gumi 3 297.
Naljepnica s informacijama o tlaku u
gumama na okviru lijevih vrata odnosi se na originalne gume i odgovarajući
tlak u gumama.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
Gumu rezervnog kotača uvijek
napumpajte na tlak za puno
opterećenje.
ECO tlak u gumama služi za
postizanje najmanje moguće
potrošnje goriva.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tlakovi u gumama razlikuju se ovisno
o raznim opcijama.
Za ispravnu vrijednost tlaka u
gumama pridržavajte se sljedećeg
postupka:
● Utvrdite kod za identifikaciju motora. Podaci o motoru 3 289.
● Utvrdite odgovarajuću gumu.
● Tablice s tlakom u gumama prikazuju sve moguće
kombinacije guma 3 297.Posebne vrijednosti guma odobrene
za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno
podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
9 Upozorenje
Preporučena vrijednost tlaka, kao
što je prikazano u tablici vrijednosti
tlaka u gumama, za posebne
gume može biti veća od
maksimalne vrijednosti kao što je
navedeno na gumi. Ne
