OPEL ASTRA K 2018.5 Betriebsanleitung (in German)

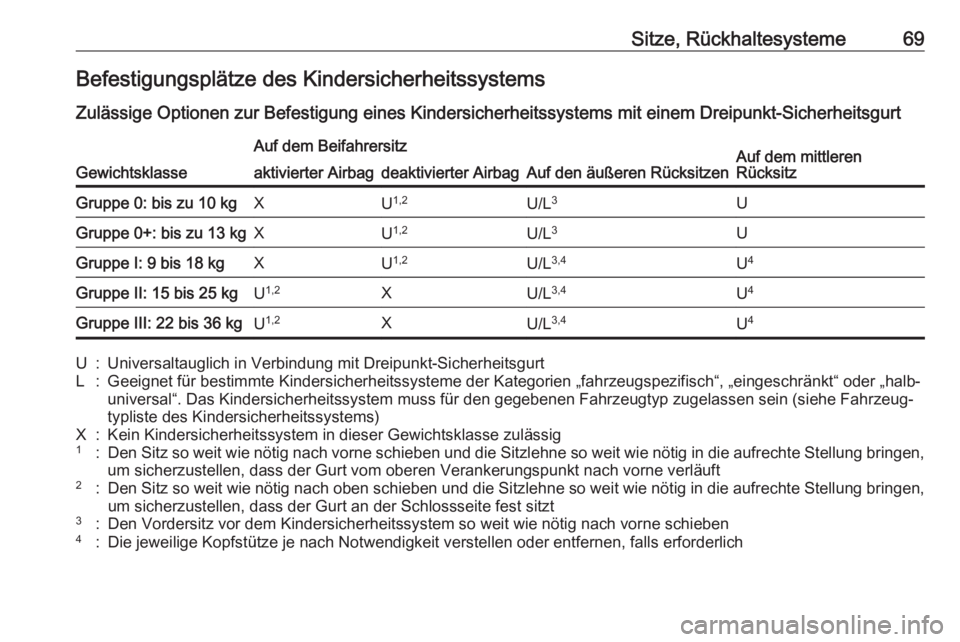

Sitze, Rückhaltesysteme69Befestigungsplätze des Kindersicherheitssystems
Zulässige Optionen zur Befestigung eines Kindersicherheitssystems mit einem Dreipunkt-Sicherheitsgurt
Gewichtsklasse
Auf dem Beifahrersitz
Auf den äußeren RücksitzenAuf dem mittleren
Rücksitzaktivierter Airbagdeaktivierter AirbagGruppe 0: bis zu 10 kgXU 1,2U/L 3UGruppe 0+: bis zu 13 kgXU1,2U/L 3UGruppe I: 9 bis 18 kgXU1,2U/L 3,4U4Gruppe II: 15 bis 25 kgU1,2XU/L 3,4U4Gruppe III: 22 bis 36 kgU1,2XU/L 3,4U4U:Universaltauglich in Verbindung mit Dreipunkt-SicherheitsgurtL:Geeignet für bestimmte Kindersicherheitssysteme der Kategorien „fahrzeugspezifisch“, „eingeschränkt“ oder „halb‐
universal“. Das Kindersicherheitssystem muss für den gegebenen Fahrzeugtyp zugelassen sein (siehe Fahrzeug‐typliste des Kindersicherheitssystems)X:Kein Kindersicherheitssystem in dieser Gewichtsklasse zulässig1:Den Sitz so weit wie nötig nach vorne schieben und die Sitzlehne so weit wie nötig in die aufrechte Stellung bringen,
um sicherzustellen, dass der Gurt vom oberen Verankerungspunkt nach vorne verläuft2:Den Sitz so weit wie nötig nach oben schieben und die Sitzlehne so weit wie nötig in die aufrechte Stellung bringen,
um sicherzustellen, dass der Gurt an der Schlossseite fest sitzt3:Den Vordersitz vor dem Kindersicherheitssystem so weit wie nötig nach vorne schieben4:Die jeweilige Kopfstütze je nach Notwendigkeit verstellen oder entfernen, falls erforderlich

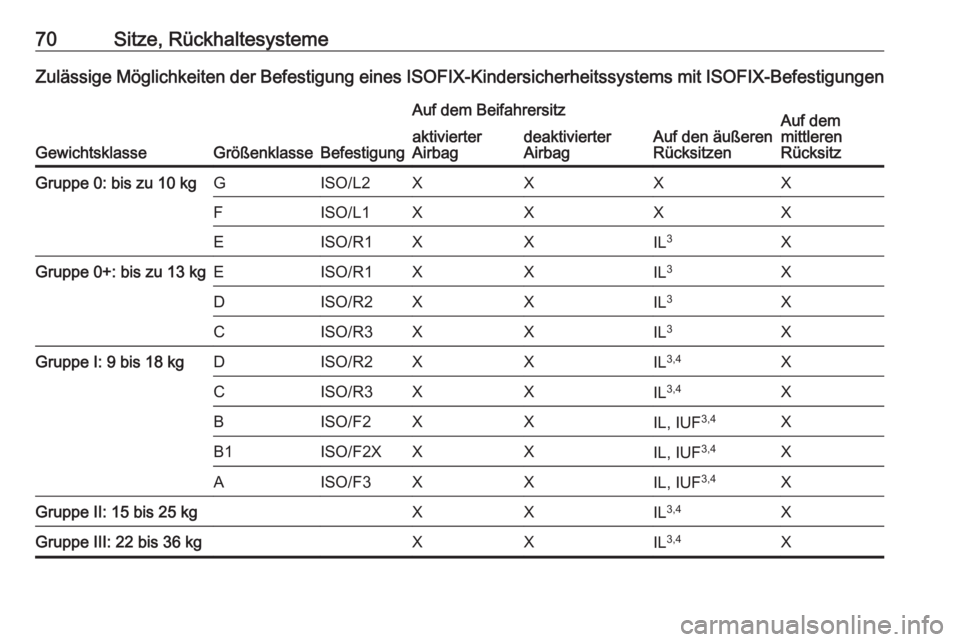

70Sitze, RückhaltesystemeZulässige Möglichkeiten der Befestigung eines ISOFIX-Kindersicherheitssystems mit ISOFIX-Befestigungen
GewichtsklasseGrößenklasseBefestigung
Auf dem Beifahrersitz
Auf den äußeren
RücksitzenAuf dem
mittleren
Rücksitzaktivierter
Airbagdeaktivierter
AirbagGruppe 0: bis zu 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XGruppe 0+: bis zu 13 kgEISO/R1XXIL 3XDISO/R2XXIL3XCISO/R3XXIL3XGruppe I: 9 bis 18 kgDISO/R2XXIL 3,4XCISO/R3XXIL3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF 3,4XAISO/F3XXIL, IUF3,4XGruppe II: 15 bis 25 kgXXIL3,4XGruppe III: 22 bis 36 kgXXIL3,4X

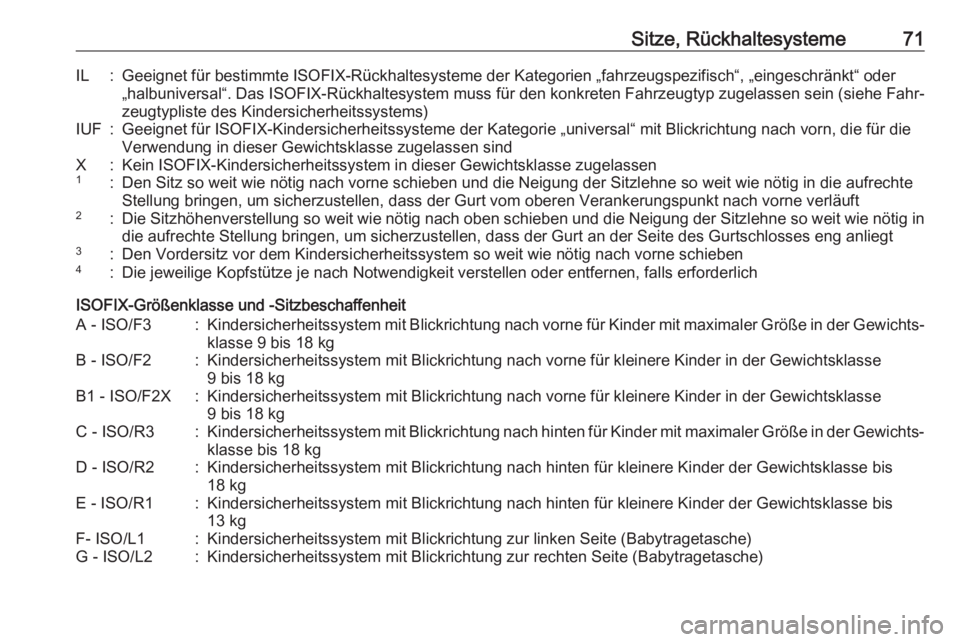

Sitze, Rückhaltesysteme71IL:Geeignet für bestimmte ISOFIX-Rückhaltesysteme der Kategorien „fahrzeugspezifisch“, „eingeschränkt“ oder
„halbuniversal“. Das ISOFIX-Rückhaltesystem muss für den konkreten Fahrzeugtyp zugelassen sein (siehe Fahr‐
zeugtypliste des Kindersicherheitssystems)IUF:Geeignet für ISOFIX-Kindersicherheitssysteme der Kategorie „universal“ mit Blickrichtung nach vorn, die für die Verwendung in dieser Gewichtsklasse zugelassen sindX:Kein ISOFIX-Kindersicherheitssystem in dieser Gewichtsklasse zugelassen1:Den Sitz so weit wie nötig nach vorne schieben und die Neigung der Sitzlehne so weit wie nötig in die aufrechteStellung bringen, um sicherzustellen, dass der Gurt vom oberen Verankerungspunkt nach vorne verläuft2:Die Sitzhöhenverstellung so weit wie nötig nach oben schieben und die Neigung der Sitzlehne so weit wie nötig in
die aufrechte Stellung bringen, um sicherzustellen, dass der Gurt an der Seite des Gurtschlosses eng anliegt3:Den Vordersitz vor dem Kindersicherheitssystem so weit wie nötig nach vorne schieben4:Die jeweilige Kopfstütze je nach Notwendigkeit verstellen oder entfernen, falls erforderlich
ISOFIX-Größenklasse und -Sitzbeschaffenheit
A - ISO/F3:Kindersicherheitssystem mit Blickrichtung nach vorne für Kinder mit maximaler Größe in der Gewichts‐
klasse 9 bis 18 kgB - ISO/F2:Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse
9 bis 18 kgB1 - ISO/F2X:Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse 9 bis 18 kgC - ISO/R3:Kindersicherheitssystem mit Blickrichtung nach hinten für Kinder mit maximaler Größe in der Gewichts‐
klasse bis 18 kgD - ISO/R2:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
18 kgE - ISO/R1:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
13 kgF- ISO/L1:Kindersicherheitssystem mit Blickrichtung zur linken Seite (Babytragetasche)G - ISO/L2:Kindersicherheitssystem mit Blickrichtung zur rechten Seite (Babytragetasche)

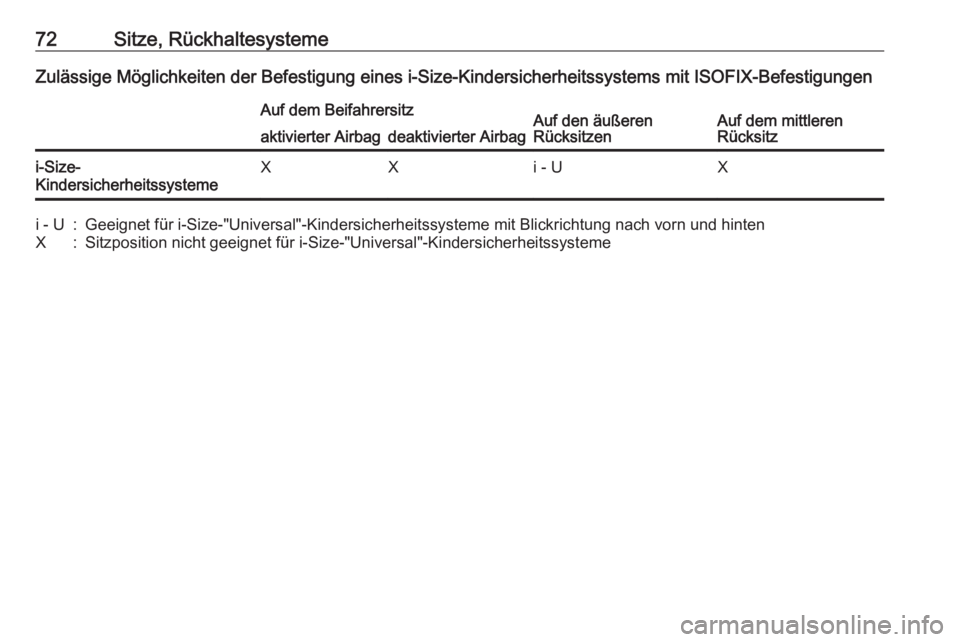

72Sitze, RückhaltesystemeZulässige Möglichkeiten der Befestigung eines i-Size-Kindersicherheitssystems mit ISOFIX-BefestigungenAuf dem BeifahrersitzAuf den äußeren
RücksitzenAuf dem mittleren
Rücksitzaktivierter Airbagdeaktivierter Airbagi-Size-
KindersicherheitssystemeXXi - UXi - U:Geeignet für i-Size-"Universal"-Kindersicherheitssysteme mit Blickrichtung nach vorn und hintenX:Sitzposition nicht geeignet für i-Size-"Universal"-Kindersicherheitssysteme

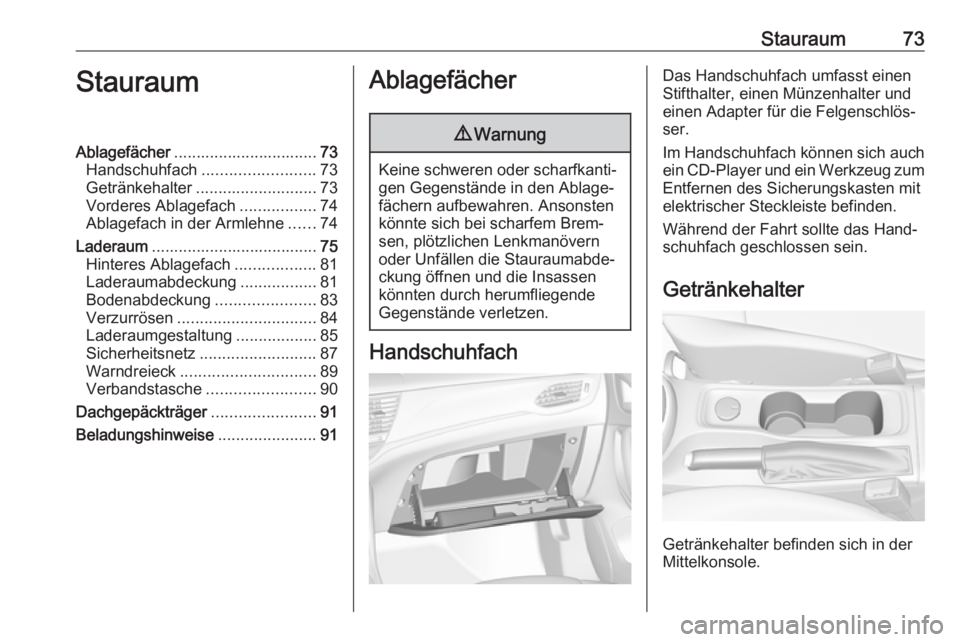

Stauraum73StauraumAblagefächer................................ 73
Handschuhfach ......................... 73
Getränkehalter ........................... 73
Vorderes Ablagefach .................74
Ablagefach in der Armlehne ......74
Laderaum ..................................... 75
Hinteres Ablagefach ..................81
Laderaumabdeckung .................81
Bodenabdeckung ......................83
Verzurrösen ............................... 84
Laderaumgestaltung ..................85
Sicherheitsnetz .......................... 87
Warndreieck .............................. 89
Verbandstasche ........................90
Dachgepäckträger .......................91
Beladungshinweise ......................91Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Stauraumabde‐
ckung öffnen und die Insassen
könnten durch herumfliegende
Gegenstände verletzen.
Handschuhfach
Das Handschuhfach umfasst einen
Stifthalter, einen Münzenhalter und einen Adapter für die Felgenschlös‐
ser.
Im Handschuhfach können sich auch
ein CD-Player und ein Werkzeug zum
Entfernen des Sicherungskasten mit
elektrischer Steckleiste befinden.
Während der Fahrt sollte das Hand‐
schuhfach geschlossen sein.
Getränkehalter
Getränkehalter befinden sich in der
Mittelkonsole.

74Stauraum

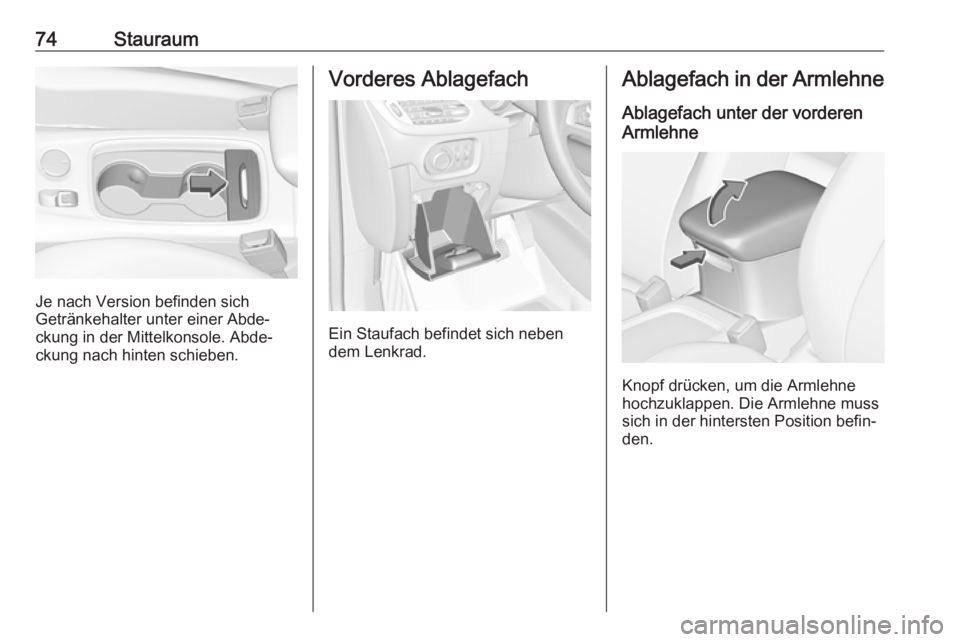

Je nach Version befinden sich
Getränkehalter unter einer Abde‐
ckung in der Mittelkonsole. Abde‐
ckung nach hinten schieben.
Vorderes Ablagefach
Ein Staufach befindet sich neben
dem Lenkrad.
Ablagefach in der Armlehne
Ablagefach unter der vorderen
Armlehne
Knopf drücken, um die Armlehne
hochzuklappen. Die Armlehne muss
sich in der hintersten Position befin‐
den.

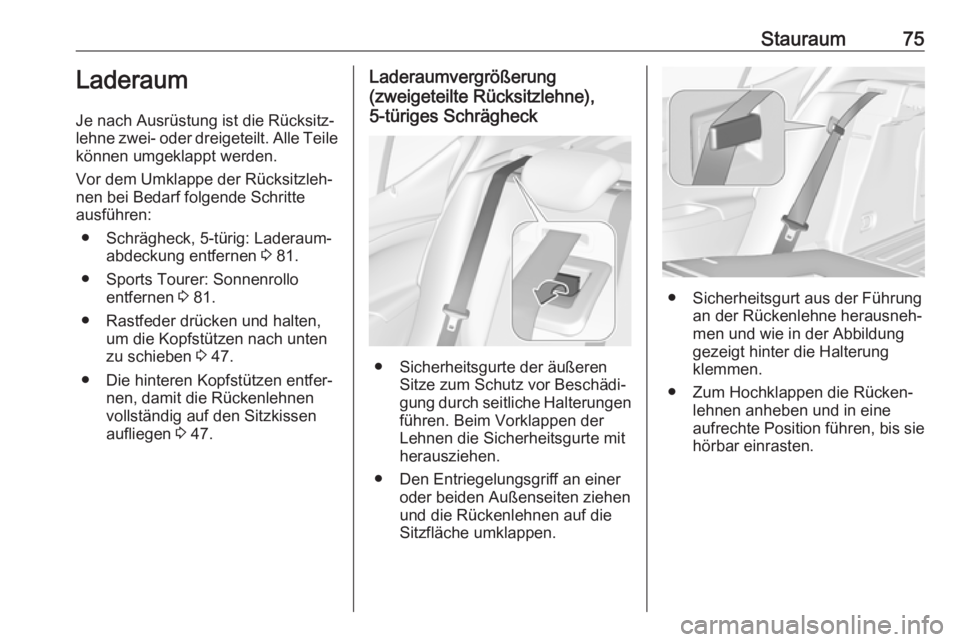

Stauraum75Laderaum
Je nach Ausrüstung ist die Rücksitz‐
lehne zwei- oder dreigeteilt. Alle Teile können umgeklappt werden.
Vor dem Umklappe der Rücksitzleh‐
nen bei Bedarf folgende Schritte
ausführen:
● Schrägheck, 5-türig: Laderaum‐ abdeckung entfernen 3 81.
● Sports Tourer: Sonnenrollo entfernen 3 81.
● Rastfeder drücken und halten, um die Kopfstützen nach unten
zu schieben 3 47.
● Die hinteren Kopfstützen entfer‐ nen, damit die Rückenlehnen
vollständig auf den Sitzkissen aufliegen 3 47.Laderaumvergrößerung
(zweigeteilte Rücksitzlehne),
5-türiges Schrägheck
● Sicherheitsgurte der äußeren Sitze zum Schutz vor Beschädi‐
gung durch seitliche Halterungen
führen. Beim Vorklappen der
Lehnen die Sicherheitsgurte mit
herausziehen.
● Den Entriegelungsgriff an einer oder beiden Außenseiten ziehen
und die Rückenlehnen auf die
Sitzfläche umklappen.
● Sicherheitsgurt aus der Führung
an der Rückenlehne herausneh‐
men und wie in der Abbildung
gezeigt hinter die Halterung
klemmen.
● Zum Hochklappen die Rücken‐ lehnen anheben und in eine
aufrechte Position führen, bis sie
hörbar einrasten.

76Stauraum

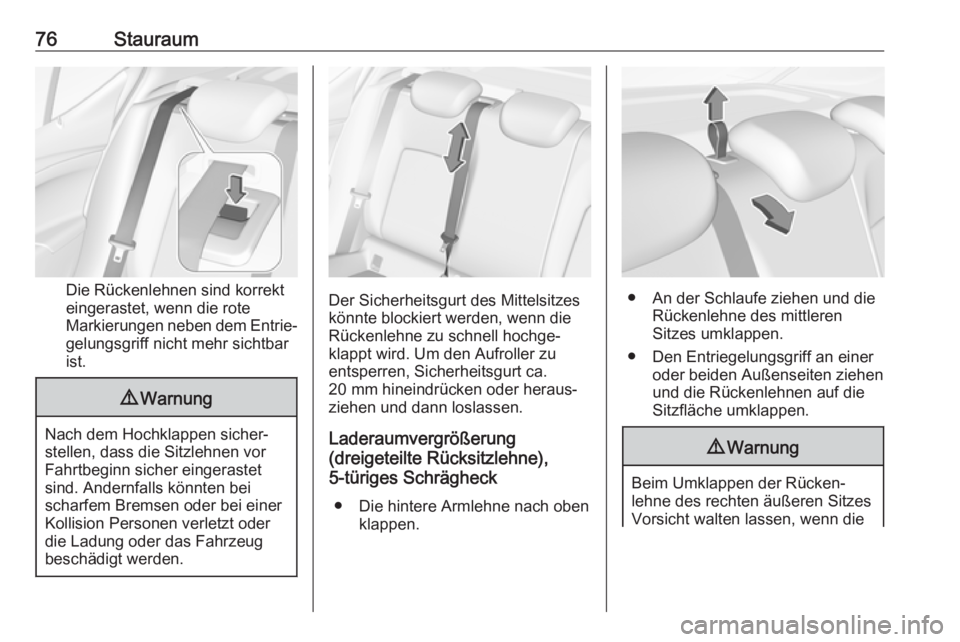

Die Rückenlehnen sind korrekt
eingerastet, wenn die rote
Markierungen neben dem Entrie‐ gelungsgriff nicht mehr sichtbar
ist.
9 Warnung
Nach dem Hochklappen sicher‐
stellen, dass die Sitzlehnen vor
Fahrtbeginn sicher eingerastet
sind. Andernfalls könnten bei
scharfem Bremsen oder bei einer
Kollision Personen verletzt oder
die Ladung oder das Fahrzeug
beschädigt werden.
Der Sicherheitsgurt des Mittelsitzes
könnte blockiert werden, wenn die
Rückenlehne zu schnell hochge‐
klappt wird. Um den Aufroller zu
entsperren, Sicherheitsgurt ca.
20 mm hineindrücken oder heraus‐
ziehen und dann loslassen.
Laderaumvergrößerung
(dreigeteilte Rücksitzlehne),
5-türiges Schrägheck
● Die hintere Armlehne nach oben klappen.● An der Schlaufe ziehen und die Rückenlehne des mittleren
Sitzes umklappen.
● Den Entriegelungsgriff an einer oder beiden Außenseiten ziehen
und die Rückenlehnen auf die
Sitzfläche umklappen.
9 Warnung
Beim Umklappen der Rücken‐
lehne des rechten äußeren Sitzes
Vorsicht walten lassen, wenn die

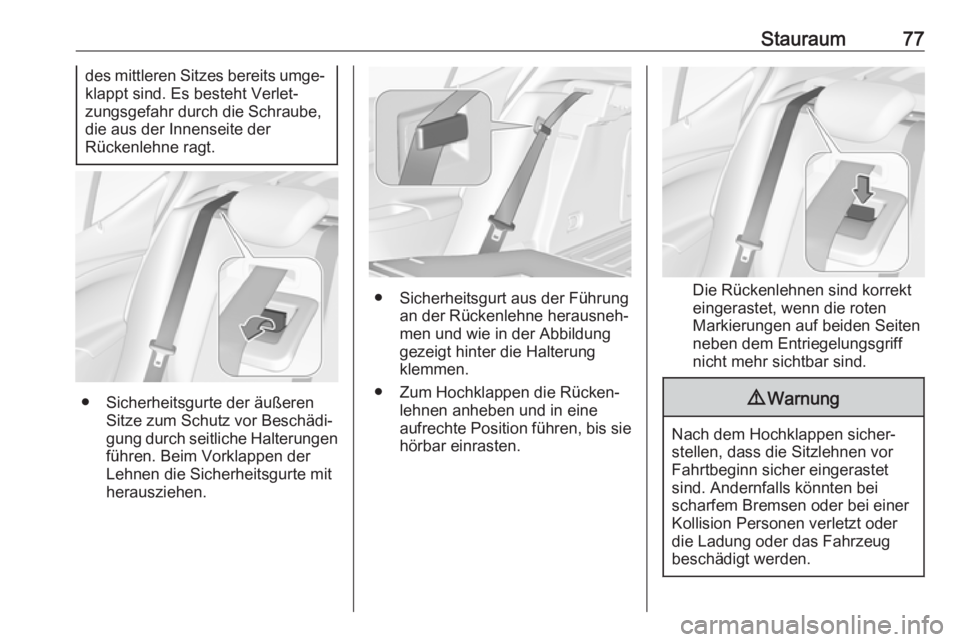

Stauraum77des mittleren Sitzes bereits umge‐
klappt sind. Es besteht Verlet‐
zungsgefahr durch die Schraube, die aus der Innenseite der
Rückenlehne ragt.
● Sicherheitsgurte der äußeren Sitze zum Schutz vor Beschädi‐
gung durch seitliche Halterungen führen. Beim Vorklappen der
Lehnen die Sicherheitsgurte mit
herausziehen.
● Sicherheitsgurt aus der Führung an der Rückenlehne herausneh‐
men und wie in der Abbildung
gezeigt hinter die Halterung
klemmen.
● Zum Hochklappen die Rücken‐ lehnen anheben und in eine
aufrechte Position führen, bis sie
hörbar einrasten.Die Rückenlehnen sind korrekt eingerastet, wenn die roten
Markierungen auf beiden Seiten neben dem Entriegelungsgriff
nicht mehr sichtbar sind.
9 Warnung
Nach dem Hochklappen sicher‐
stellen, dass die Sitzlehnen vor
Fahrtbeginn sicher eingerastet
sind. Andernfalls könnten bei
scharfem Bremsen oder bei einer
Kollision Personen verletzt oder
die Ladung oder das Fahrzeug
beschädigt werden.

78Stauraum

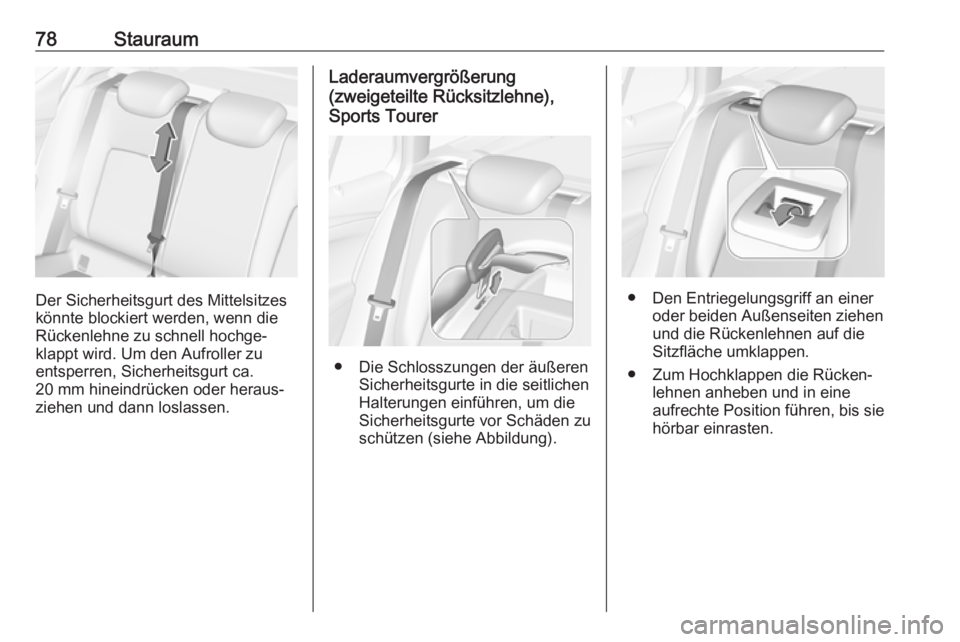

Der Sicherheitsgurt des Mittelsitzes
könnte blockiert werden, wenn die
Rückenlehne zu schnell hochge‐
klappt wird. Um den Aufroller zu
entsperren, Sicherheitsgurt ca.
20 mm hineindrücken oder heraus‐
ziehen und dann loslassen.
Laderaumvergrößerung
(zweigeteilte Rücksitzlehne),
Sports Tourer
● Die Schlosszungen der äußeren Sicherheitsgurte in die seitlichen
Halterungen einführen, um die
Sicherheitsgurte vor Schäden zu
schützen (siehe Abbildung).
● Den Entriegelungsgriff an einer oder beiden Außenseiten ziehen
und die Rückenlehnen auf die
Sitzfläche umklappen.
● Zum Hochklappen die Rücken‐ lehnen anheben und in eine
aufrechte Position führen, bis sie
hörbar einrasten.
