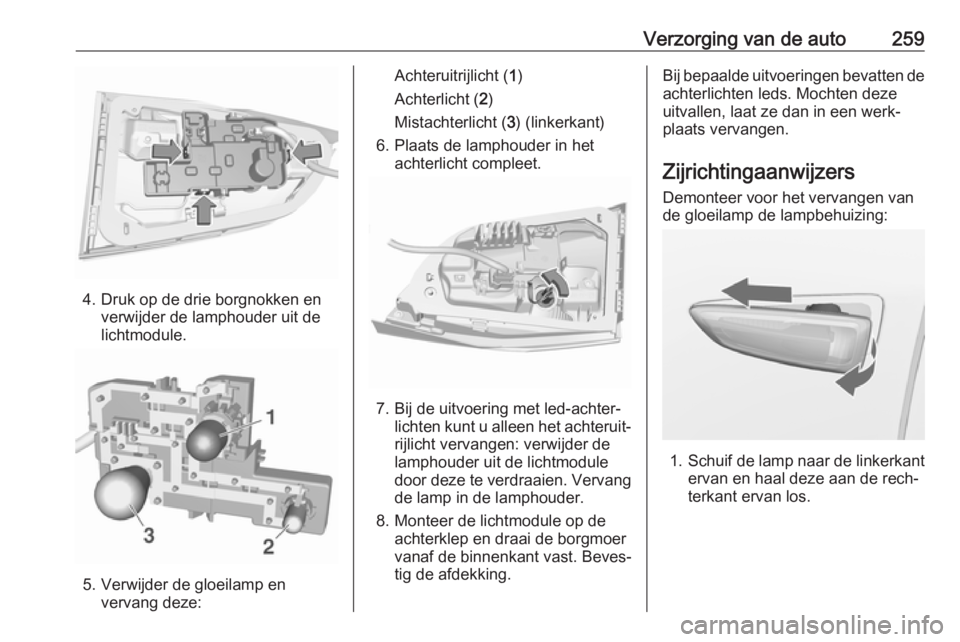

Verzorging van de auto259
4. Druk op de drie borgnokken enverwijder de lamphouder uit de
lichtmodule.
5. Verwijder de gloeilamp en vervang deze:
Achteruitrijlicht ( 1)
Achterlicht ( 2)
Mistachterlicht ( 3) (linkerkant)
6. Plaats de lamphouder in het achterlicht compleet.
7. Bij de uitvoering met led-achter‐lichten kunt u alleen het achteruit‐
rijlicht vervangen: verwijder de
lamphouder uit de lichtmodule
door deze te verdraaien. Vervang de lamp in de lamphouder.
8. Monteer de lichtmodule op de achterklep en draai de borgmoer
vanaf de binnenkant vast. Beves‐
tig de afdekking.
Bij bepaalde uitvoeringen bevatten de achterlichten leds. Mochten deze
uitvallen, laat ze dan in een werk‐
plaats vervangen.
Zijrichtingaanwijzers Demonteer voor het vervangen van
de gloeilamp de lampbehuizing:
1. Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.

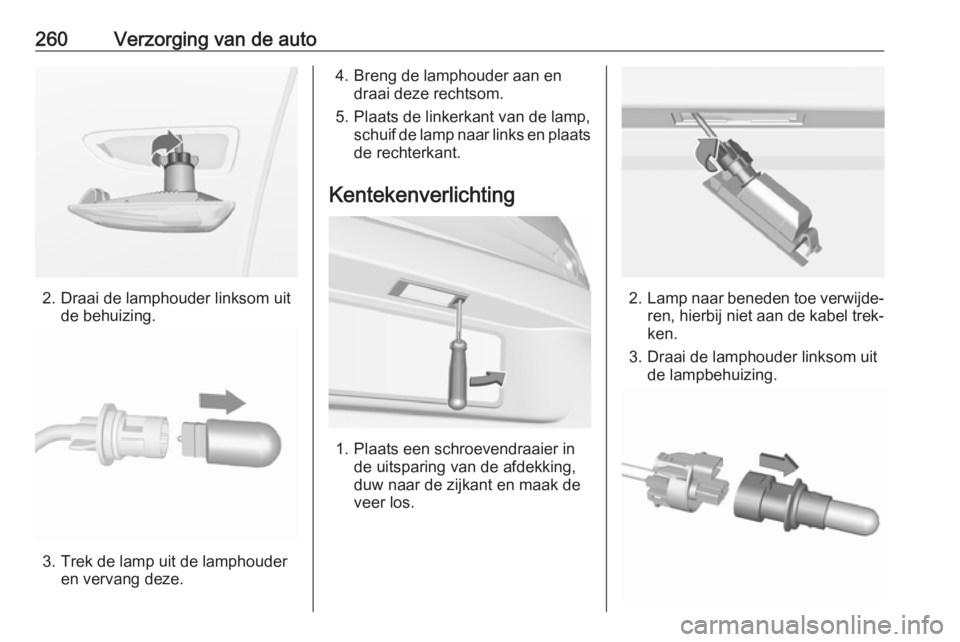

260Verzorging van de auto
2. Draai de lamphouder linksom uitde behuizing.
3. Trek de lamp uit de lamphouderen vervang deze.
4. Breng de lamphouder aan endraai deze rechtsom.
5. Plaats de linkerkant van de lamp, schuif de lamp naar links en plaats
de rechterkant.
Kentekenverlichting
1. Plaats een schroevendraaier in de uitsparing van de afdekking,
duw naar de zijkant en maak de
veer los.
2. Lamp naar beneden toe verwijde‐
ren, hierbij niet aan de kabel trek‐ ken.
3. Draai de lamphouder linksom uit de lampbehuizing.

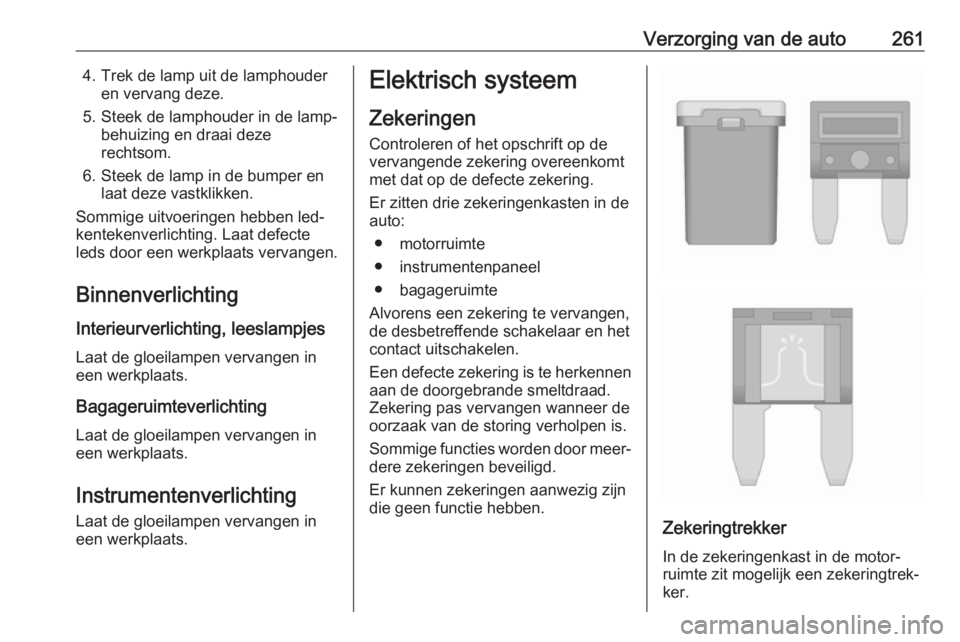

Verzorging van de auto2614. Trek de lamp uit de lamphouderen vervang deze.
5. Steek de lamphouder in de lamp‐ behuizing en draai deze
rechtsom.
6. Steek de lamp in de bumper en laat deze vastklikken.
Sommige uitvoeringen hebben led-
kentekenverlichting. Laat defecte
leds door een werkplaats vervangen.
Binnenverlichting
Interieurverlichting, leeslampjes
Laat de gloeilampen vervangen in
een werkplaats.
Bagageruimteverlichting Laat de gloeilampen vervangen in
een werkplaats.
Instrumentenverlichting Laat de gloeilampen vervangen ineen werkplaats.Elektrisch systeem
Zekeringen Controleren of het opschrift op de
vervangende zekering overeenkomt
met dat op de defecte zekering.
Er zitten drie zekeringenkasten in de
auto:
● motorruimte
● instrumentenpaneel
● bagageruimte
Alvorens een zekering te vervangen, de desbetreffende schakelaar en het
contact uitschakelen.
Een defecte zekering is te herkennen
aan de doorgebrande smeltdraad.
Zekering pas vervangen wanneer de oorzaak van de storing verholpen is.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.

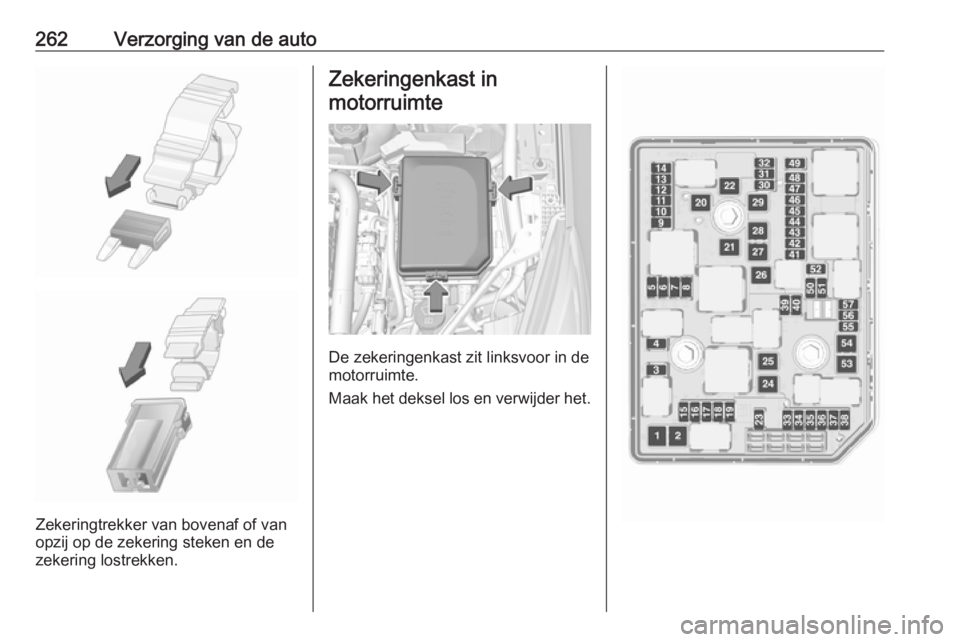

262Verzorging van de auto
Zekeringtrekker van bovenaf of van
opzij op de zekering steken en de
zekering lostrekken.
Zekeringenkast in
motorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Maak het deksel los en verwijder het.

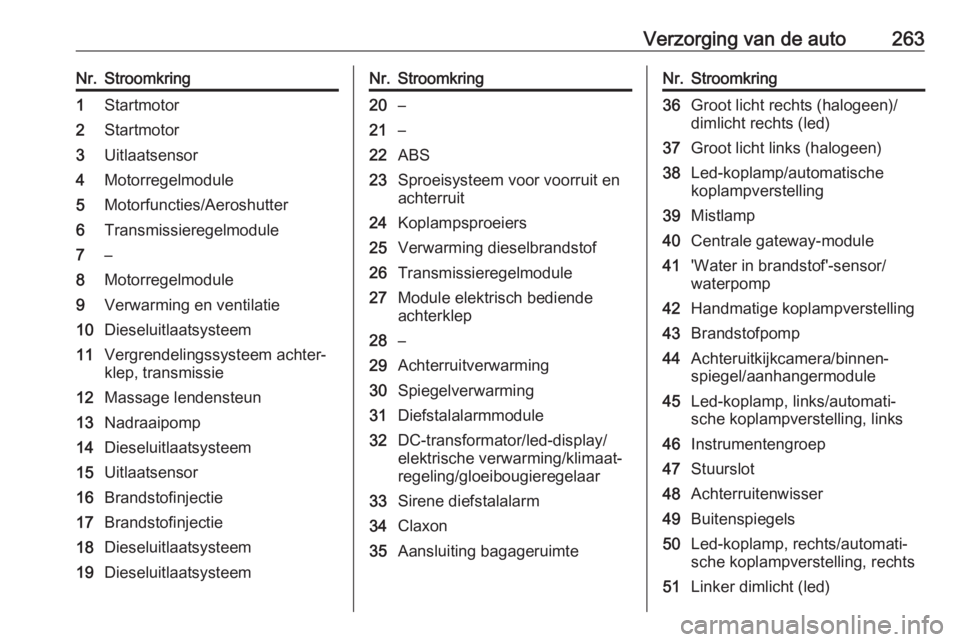

Verzorging van de auto263Nr.Stroomkring1Startmotor2Startmotor3Uitlaatsensor4Motorregelmodule5Motorfuncties/Aeroshutter6Transmissieregelmodule7–8Motorregelmodule9Verwarming en ventilatie10Dieseluitlaatsysteem11Vergrendelingssysteem achter‐
klep, transmissie12Massage lendensteun13Nadraaipomp14Dieseluitlaatsysteem15Uitlaatsensor16Brandstofinjectie17Brandstofinjectie18Dieseluitlaatsysteem19DieseluitlaatsysteemNr.Stroomkring20–21–22ABS23Sproeisysteem voor voorruit en
achterruit24Koplampsproeiers25Verwarming dieselbrandstof26Transmissieregelmodule27Module elektrisch bediende
achterklep28–29Achterruitverwarming30Spiegelverwarming31Diefstalalarmmodule32DC-transformator/led-display/
elektrische verwarming/klimaat‐
regeling/gloeibougieregelaar33Sirene diefstalalarm34Claxon35Aansluiting bagageruimteNr.Stroomkring36Groot licht rechts (halogeen)/
dimlicht rechts (led)37Groot licht links (halogeen)38Led-koplamp/automatische
koplampverstelling39Mistlamp40Centrale gateway-module41'Water in brandstof'-sensor/
waterpomp42Handmatige koplampverstelling43Brandstofpomp44Achteruitkijkcamera/binnen‐
spiegel/aanhangermodule45Led-koplamp, links/automati‐
sche koplampverstelling, links46Instrumentengroep47Stuurslot48Achterruitenwisser49Buitenspiegels50Led-koplamp, rechts/automati‐
sche koplampverstelling, rechts51Linker dimlicht (led)

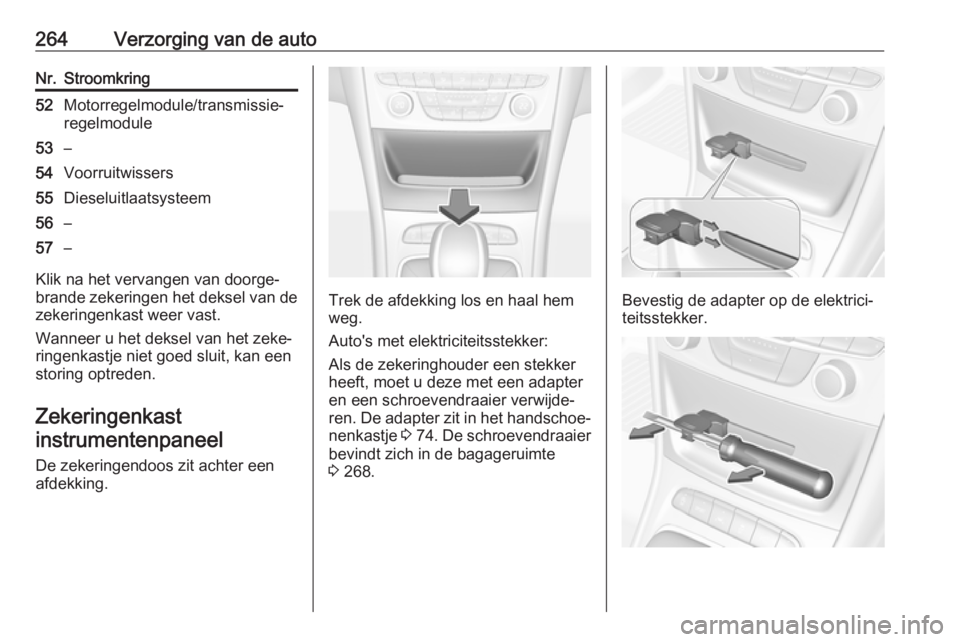

264Verzorging van de autoNr.Stroomkring52Motorregelmodule/transmissie‐
regelmodule53–54Voorruitwissers55Dieseluitlaatsysteem56–57–
Klik na het vervangen van doorge‐
brande zekeringen het deksel van de
zekeringenkast weer vast.
Wanneer u het deksel van het zeke‐
ringenkastje niet goed sluit, kan een
storing optreden.
Zekeringenkastinstrumentenpaneel
De zekeringendoos zit achter een
afdekking.
Trek de afdekking los en haal hem
weg.
Auto's met elektriciteitsstekker:
Als de zekeringhouder een stekker
heeft, moet u deze met een adapter
en een schroevendraaier verwijde‐
ren. De adapter zit in het handschoe‐ nenkastje 3 74 . De schroevendraaier
bevindt zich in de bagageruimte
3 268.Bevestig de adapter op de elektrici‐
teitsstekker.

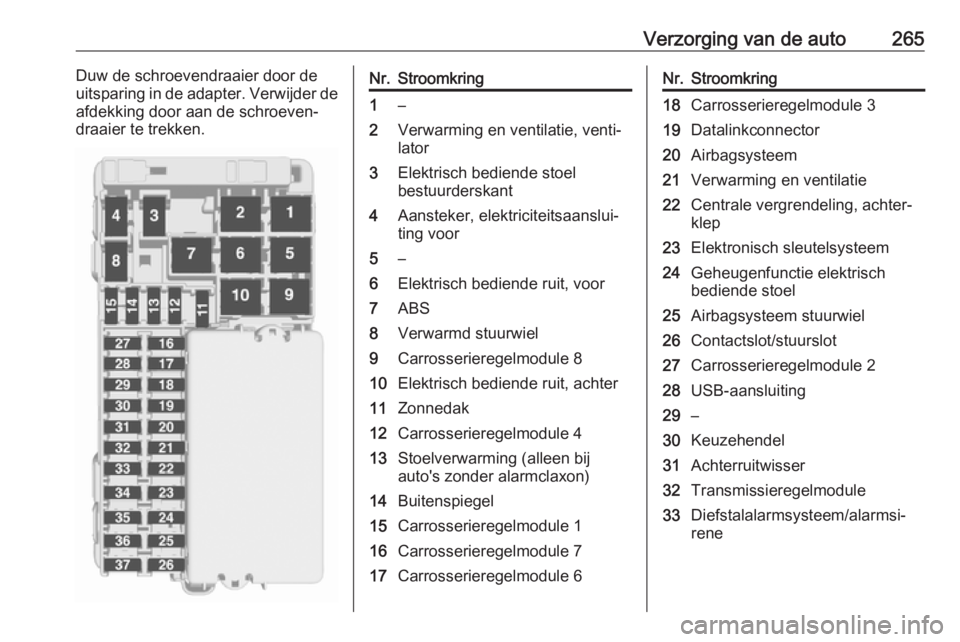

Verzorging van de auto265Duw de schroevendraaier door de
uitsparing in de adapter. Verwijder de
afdekking door aan de schroeven‐
draaier te trekken.Nr.Stroomkring1–2Verwarming en ventilatie, venti‐
lator3Elektrisch bediende stoel
bestuurderskant4Aansteker, elektriciteitsaanslui‐
ting voor5–6Elektrisch bediende ruit, voor7ABS8Verwarmd stuurwiel9Carrosserieregelmodule 810Elektrisch bediende ruit, achter11Zonnedak12Carrosserieregelmodule 413Stoelverwarming (alleen bij
auto's zonder alarmclaxon)14Buitenspiegel15Carrosserieregelmodule 116Carrosserieregelmodule 717Carrosserieregelmodule 6Nr.Stroomkring18Carrosserieregelmodule 319Datalinkconnector20Airbagsysteem21Verwarming en ventilatie22Centrale vergrendeling, achter‐
klep23Elektronisch sleutelsysteem24Geheugenfunctie elektrisch
bediende stoel25Airbagsysteem stuurwiel26Contactslot/stuurslot27Carrosserieregelmodule 228USB-aansluiting29–30Keuzehendel31Achterruitwisser32Transmissieregelmodule33Diefstalalarmsysteem/alarmsi‐
rene

266Verzorging van de autoNr.Stroomkring34Parkeerhulp/dodehoeksysteem/
Infotainmentsysteem/USB-
aansluiting35OnStar36Info-Display/instrumenten‐
groep/cd-speler37Infotainmentsysteem, radio
Klik na het vervangen van doorge‐
brande zekeringen het deksel van de
zekeringenkast weer vast.
Auto's met elektriciteitsstekker: 1. Breng de afdekking aan de rech‐ terkant aan.
2. Klap de linkerkant van de afdek‐ king naar voren. Geleid de beves‐
tigingsklem omlaag; zie de illu‐
stratie.
Zekeringenkast in bagageruimte
De zekeringenkast zit links in de
bagageruimte achter een deksel.
Verwijder het deksel.
Maak het deksel van de zekeringen‐
kast los en verwijder het.

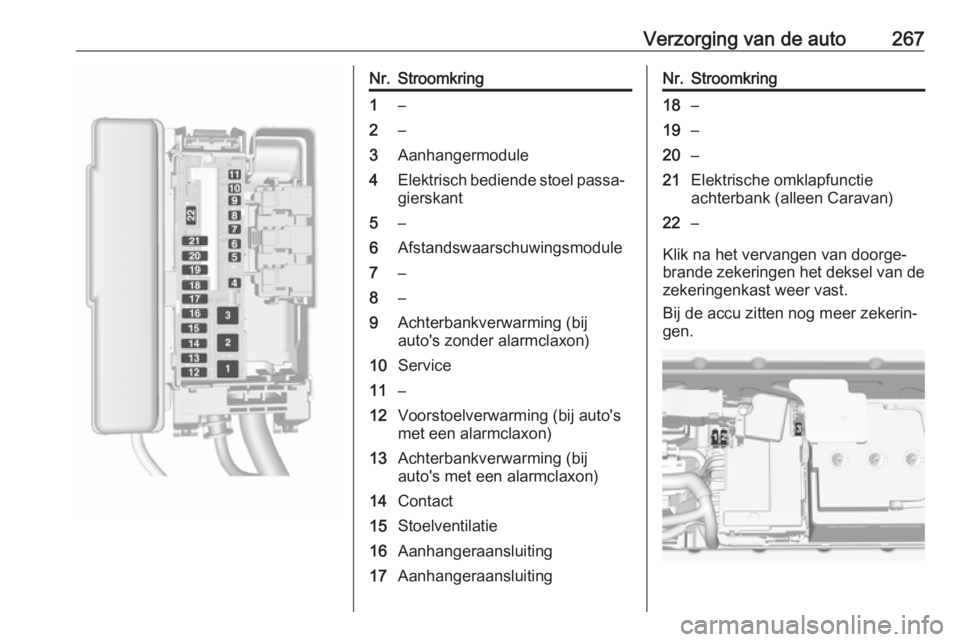

Verzorging van de auto267Nr.Stroomkring1–2–3Aanhangermodule4Elektrisch bediende stoel passa‐gierskant5–6Afstandswaarschuwingsmodule7–8–9Achterbankverwarming (bij
auto's zonder alarmclaxon)10Service11–12Voorstoelverwarming (bij auto's
met een alarmclaxon)13Achterbankverwarming (bij
auto's met een alarmclaxon)14Contact15Stoelventilatie16Aanhangeraansluiting17AanhangeraansluitingNr.Stroomkring18–19–20–21Elektrische omklapfunctie
achterbank (alleen Caravan)22–
Klik na het vervangen van doorge‐
brande zekeringen het deksel van de
zekeringenkast weer vast.
Bij de accu zitten nog meer zekerin‐
gen.

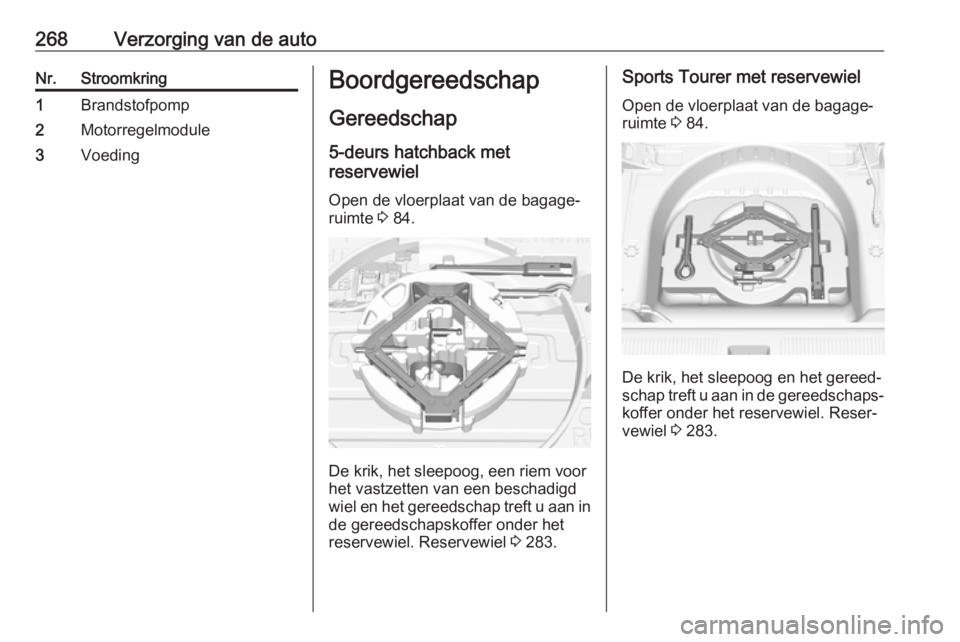

268Verzorging van de autoNr.Stroomkring1Brandstofpomp2Motorregelmodule3VoedingBoordgereedschapGereedschap
5-deurs hatchback met
reservewiel
Open de vloerplaat van de bagage‐
ruimte 3 84.
De krik, het sleepoog, een riem voor
het vastzetten van een beschadigd
wiel en het gereedschap treft u aan in de gereedschapskoffer onder het
reservewiel. Reservewiel 3 283.
Sports Tourer met reservewiel
Open de vloerplaat van de bagage‐
ruimte 3 84.
De krik, het sleepoog en het gereed‐
schap treft u aan in de gereedschaps‐ koffer onder het reservewiel. Reser‐
vewiel 3 283.
