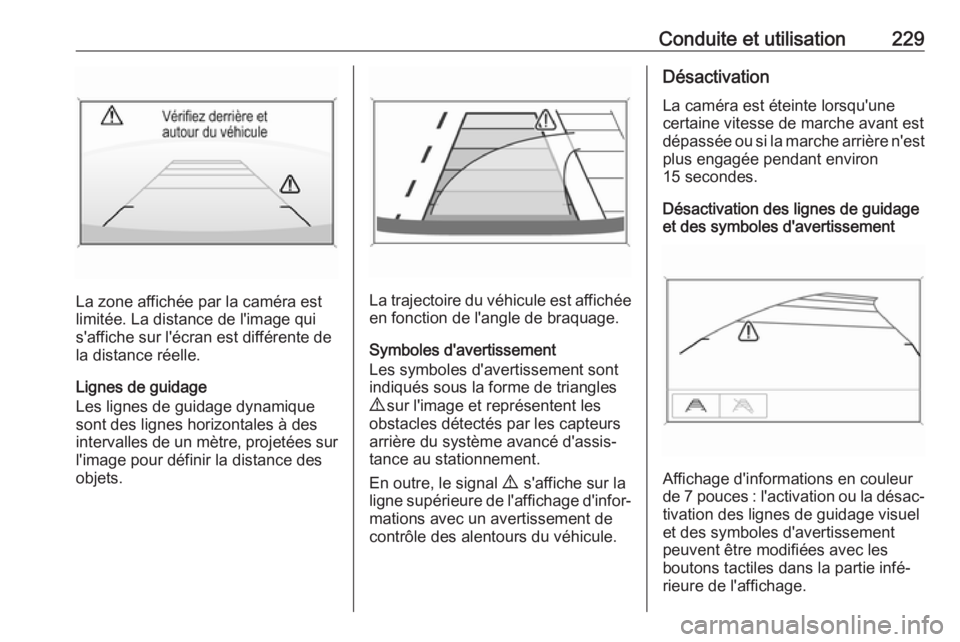

Conduite et utilisation229
La zone affichée par la caméra est
limitée. La distance de l'image qui
s'affiche sur l'écran est différente de
la distance réelle.
Lignes de guidage
Les lignes de guidage dynamique
sont des lignes horizontales à des
intervalles de un mètre, projetées sur
l'image pour définir la distance des
objets.La trajectoire du véhicule est affichée en fonction de l'angle de braquage.
Symboles d'avertissement
Les symboles d'avertissement sont
indiqués sous la forme de triangles
9 sur l'image et représentent les
obstacles détectés par les capteurs
arrière du système avancé d'assis‐
tance au stationnement.
En outre, le signal 9 s'affiche sur la
ligne supérieure de l'affichage d'infor‐ mations avec un avertissement de
contrôle des alentours du véhicule.
Désactivation
La caméra est éteinte lorsqu'une
certaine vitesse de marche avant est
dépassée ou si la marche arrière n'est plus engagée pendant environ
15 secondes.
Désactivation des lignes de guidage
et des symboles d'avertissement
Affichage d'informations en couleur
de 7 pouces : l'activation ou la désac‐ tivation des lignes de guidage visuel
et des symboles d'avertissement peuvent être modifiées avec les
boutons tactiles dans la partie infé‐
rieure de l'affichage.

230Conduite et utilisationAffichage d'informations en couleurde 8 pouces : l'activation ou la désac‐
tivation des lignes de guidage visuel
et des symboles d'avertissement
peuvent être modifiées dans le menu
Réglages dans l'affichage d'informa‐
tions. Sélectionner le réglage corres‐
pondant dans Réglages, I Caméra de
recul .
Affichage d'informations 3 128.
Personnalisation du véhicule 3 132.
Défaillance
Les messages de défaillance sont
affichés avec un 9 sur la ligne supé‐
rieure de l'affichage d'informations.
La caméra arrière peut ne pas fonc‐
tionner correctement si :
● La zone alentour est sombre.
● Le soleil ou le faisceau des phares se reflète directement
dans la lentille de la caméra.
● Du gel, de la neige, de la boue ou
tout autre matériau recouvre lalentille de la caméra. Nettoyer la
lentille, la rincer à l'eau et l'es‐
suyer avec un chiffon doux.
● Le véhicule tracte une remorque.● L'arrière du véhicule est acci‐
denté.
● Il y a des changements de température extrêmes.
Assistant pour les panneaux de signalisation
Fonctionnement L'assistant de détection des
panneaux routiers détecte les
panneaux routiers déterminés via une
caméra à l'avant et les affiche dans le
centre d'informations du conducteur.
Si le véhicule est équipé d'un système de navigation intégré, les panneaux
routiers des données cartographi‐
ques peuvent y être rajoutés.
Les panneaux routiers qui seront
détectés sont :
Panneaux de limitation et d'interdic‐ tion de dépasser ● limitation de vitesse ;
● interdiction de dépasser ;
● fin de limitation de vitesse ;
● fin d'interdiction de dépasser.Panneaux routiers
Début et fin :
● de zones urbaines (spécifiques au pays)
● d'autoroutes
● de routes
● de rues

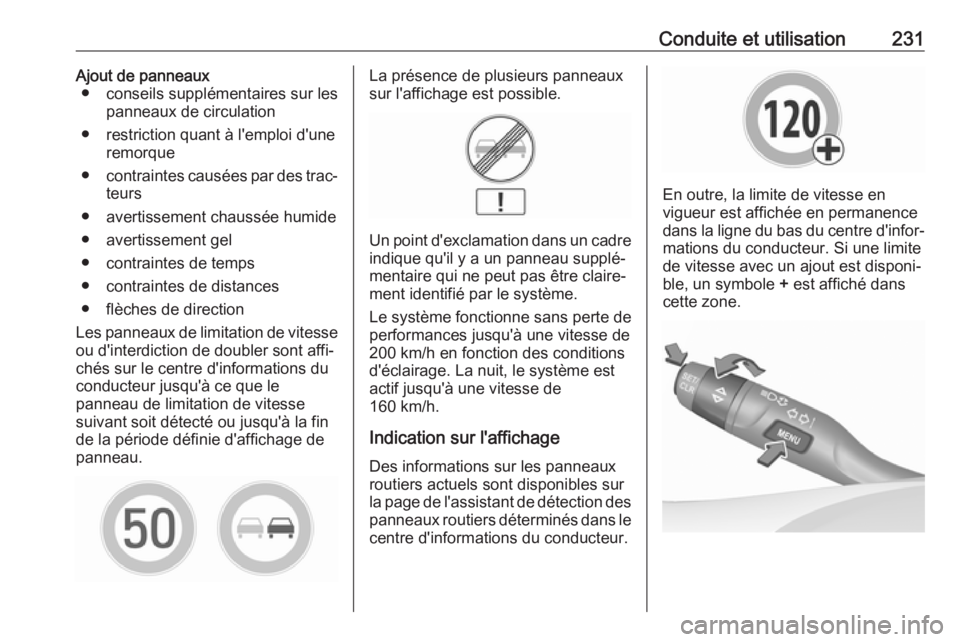

Conduite et utilisation231Ajout de panneaux● conseils supplémentaires sur les panneaux de circulation
● restriction quant à l'emploi d'une remorque
● contraintes causées par des trac‐
teurs
● avertissement chaussée humide
● avertissement gel
● contraintes de temps
● contraintes de distances
● flèches de direction
Les panneaux de limitation de vitesse
ou d'interdiction de doubler sont affi‐
chés sur le centre d'informations du
conducteur jusqu'à ce que le
panneau de limitation de vitesse
suivant soit détecté ou jusqu'à la fin
de la période définie d'affichage de
panneau.La présence de plusieurs panneaux
sur l'affichage est possible.
Un point d'exclamation dans un cadre
indique qu'il y a un panneau supplé‐
mentaire qui ne peut pas être claire‐
ment identifié par le système.
Le système fonctionne sans perte de
performances jusqu'à une vitesse de
200 km/h en fonction des conditions
d'éclairage. La nuit, le système est
actif jusqu'à une vitesse de
160 km/h.
Indication sur l'affichage Des informations sur les panneaux
routiers actuels sont disponibles sur
la page de l'assistant de détection des
panneaux routiers déterminés dans le
centre d'informations du conducteur.
En outre, la limite de vitesse en
vigueur est affichée en permanence
dans la ligne du bas du centre d'infor‐
mations du conducteur. Si une limite
de vitesse avec un ajout est disponi‐
ble, un symbole + est affiché dans
cette zone.

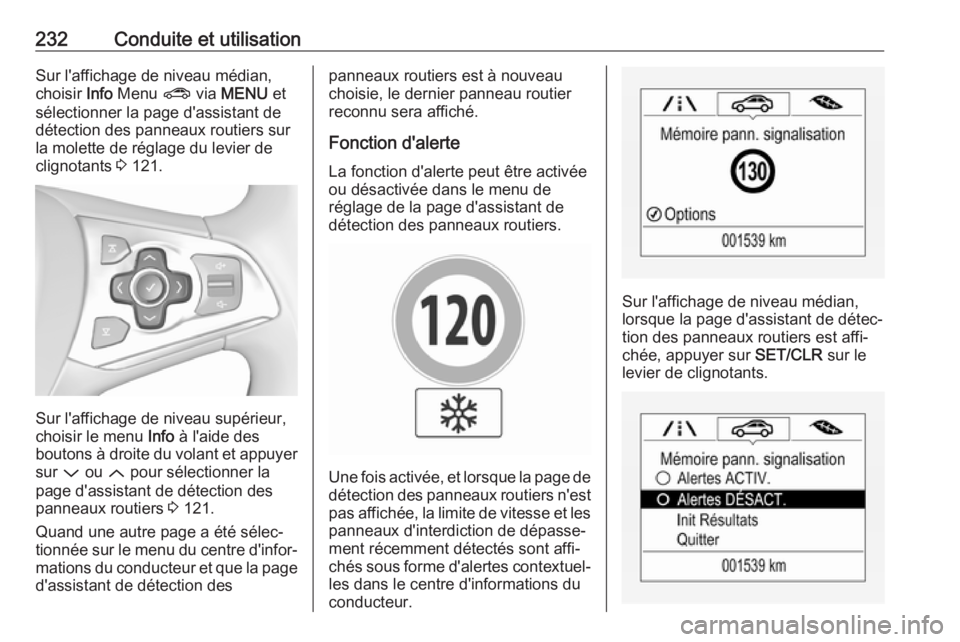

232Conduite et utilisationSur l'affichage de niveau médian,
choisir Info Menu ? via MENU et
sélectionner la page d'assistant de
détection des panneaux routiers sur
la molette de réglage du levier de
clignotants 3 121.
Sur l'affichage de niveau supérieur,
choisir le menu Info à l'aide des
boutons à droite du volant et appuyer sur P ou Q pour sélectionner la
page d'assistant de détection des
panneaux routiers 3 121.
Quand une autre page a été sélec‐
tionnée sur le menu du centre d'infor‐ mations du conducteur et que la paged'assistant de détection des
panneaux routiers est à nouveau
choisie, le dernier panneau routier
reconnu sera affiché.
Fonction d'alerte La fonction d'alerte peut être activée
ou désactivée dans le menu de
réglage de la page d'assistant de
détection des panneaux routiers.
Une fois activée, et lorsque la page de détection des panneaux routiers n'estpas affichée, la limite de vitesse et les
panneaux d'interdiction de dépasse‐
ment récemment détectés sont affi‐ chés sous forme d'alertes contextuel‐
les dans le centre d'informations du
conducteur.
Sur l'affichage de niveau médian,
lorsque la page d'assistant de détec‐
tion des panneaux routiers est affi‐
chée, appuyer sur SET/CLR sur le
levier de clignotants.

Conduite et utilisation233Sélectionner Alertes ACTIV. ou
Alertes DÉSACT. en tournant la
molette de réglage et appuyer sur
SET/CLR .
Sur l'affichage de niveau supérieur,
lorsque la page d'assistant de détec‐
tion des panneaux routiers est affi‐
chée, appuyer sur q sur les comman‐
des au volant.
Activer les alertes en réglant J,
désactiver les alertes en réglant I
avec le bouton 9.
L'alerte en surimpression est affichée pendant environ huit secondes sur le
centre d'informations du conducteur.
Réinitialisation du système
Le contenu de l'affichage des
panneaux routiers peut être effacé du menu réglages de la page d'assistant
de détection des panneaux routiers
en sélectionnant Réinitialiser, puis en
confirmant par un appui sur
SET/CLR du levier de clignotants ou
sur 9 sur les commandes au volant.
Autrement, SET/CLR ou 9 peuvent
être enfoncés pendant trois secondes
pour effacer le contenu de la page.
Si la réinitialisation est réussie, une
sonnerie retentit et le « panneau par défaut » est indiqué jusqu'à ce que le
panneau routier suivant soit détecté
ou fourni par les données cartogra‐
phiques du système de navigation.
Dans certains cas, l'assistant de
détection des panneaux routiers est automatiquement effacé par le
système.
Pour effacer les panneaux
routiers
Différents scénarios permettent d'ef‐
facer les panneaux routiers actuelle‐
ment affichés. Une fois effacé, le
« panneau par défaut » ou un
panneau provenant des données
cartographiques de navigation sont
affichés dans le centre d'informations
du conducteur.
Les raisons pour lesquelles les
panneaux s'effacent sont :
● Une distance prédéfinie a été parcourue ou le temps s'est
écoulé (diffère selon le type de
panneau)
● Le véhicule roule dans un virage
● Si aucune donnée cartographi‐ que de navigation n'est disponi‐
ble et que la vitesse descend au-
dessous de 52 km/h (détection
de l'entrée d'une ville)
● Si des données cartographiques de navigation sont disponibles etqu'une entrée/sortie de ville a été
détectée en raison d'un change‐
ment de données cartographi‐
ques

234Conduite et utilisationDétection des panneaux routiers
avec le système de navigation
Si le véhicule est équipé d'un systèmede navigation, le panneau actuelle‐
ment affiché peut provenir soit de la
détection optique d'un panneau, soit
des données cartographiques.
Si le panneau affiché provient de
données cartographiques et que les
informations cartographiques chan‐
gent, un nouveau panneau s'affiche.
Ceci peut entraîner la détection d'un
nouveau panneau, même si aucun
panneau sur la route n'a été rencon‐
tré.
Défaillance L'assistant de détection des
panneaux routiers peut ne pas fonc‐
tionner correctement si :
● La zone de l'écran dans laquelle est située la caméra avant, n'est
pas propre ou est obstruée par des objets étrangers, par exem‐ple des autocollants.● Les panneaux routiers sont tota‐ lement ou partiellement recou‐
verts ou sont difficilement identi‐
fiables.
● Les conditions météorologiques sont défavorables, par exemple,des fortes pluies, de la neige, une exposition directe au soleil, des
ombres.
● Les panneaux routiers sont mal installés ou sont endommagés.
● Les panneaux routiers ne sont pas conformes à la convention
de Vienne sur la signalisation
routière.
● Les données cartographiques de
navigation sont obsolètes.Avertissement
Le système est conçu pour aider
le conducteur à discerner certains signaux routiers dans une plage
de vitesse donnée. Ne pas ignorer
les signaux routiers qui ne sont
pas affichés par le système.
Le système ne détecte pas d'au‐
tres panneaux routiers qui instau‐
rent un limite de vitesse ou qui y
mettent fin.
Ce dispositif particulier ne doit pas vous pousser à adopter un stylede conduite dangereux.
Adapter toujours la vitesse aux
conditions de circulation.
Les systèmes d'aide au conduc‐
teur ne restreignent en aucune
façon la pleine responsabilité du
conducteur.
Assistance au maintien de
trajectoire
L'assistance au maintien de trajec‐
toire permet d'éviter des accidents
dus à des changements de trajectoire involontaires. La caméra avant
observe les marquages de voie entre
lesquels circule le véhicule. Si le
véhicule s'approche d'un marquage
de voies, le volant tourne doucement
pour remettre le véhicule dans la voie.
Tourner le volant dans le même sens, si la manœuvre du système ne suffit

Conduite et utilisation235pas. Tourner doucement le volant
dans la direction opposée, si vous
souhaitez changer de voie.
En franchissant un marquage de voie
de façon importante, l'assistance au
maintien de trajectoire émet un aver‐
tissement visuel et sonore.
Un changement de voie involontaire
est supposé
● sans utiliser le clignotant
● en utilisant le clignotant dans la direction opposée au change‐
ment de voie
● sans freinage
● sans accélération
● sans direction active.
Remarque
Le système est désactivé pendant la
détection de marquages au sol
ambigus, par exemple dans des
zones de travaux.
Remarque
Le système peut être désactivé s'il
détecte des voies trop étroites, trop
larges ou trop courbées.Activation
L'assistance au maintien de trajec‐
toire est activée en appuyant sur a.
La LED s'allume dans le bouton pour indiquer que le système est activé.
Quand le témoin a du combiné
d'instruments s'allume en vert, le
système est prêt à assister.
Le système fonctionne à des vitesses
comprises entre 60 km/h et
180 km/h et si des marquages de
voies sont présents.
Le système tourne doucement le
volant et le témoin a passe au
jaune, si le véhicule approche un
marquage de voie détecté sans utili‐
ser le clignotant dans cette direction.
Le système déclenche une alerte en
faisant clignoter a avec trois sonne‐
ries, depuis la direction correspon‐
dante, si la voie est franchie de façon
importante.
Le système n'est opérationnel que
quand il détecte un marquage de
voie.
Si le système ne détecte que des
marquages de voies d'un seul côté de
la route, il n'assiste que pour ce côté.
L'assistance au maintien de trajec‐
toire détecte un lâché du volant. Dans ce cas un message s'affiche au
centre d'informations du conducteur
et un signal sonore retentit tant que
l'assistance au maintien de trajectoire
détecte le lâché du volant.

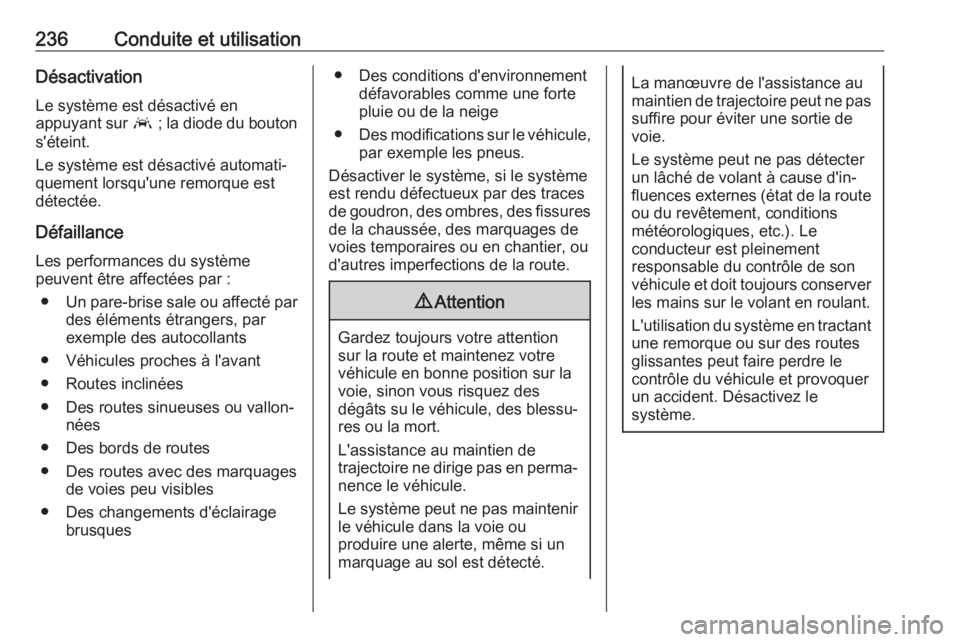

236Conduite et utilisationDésactivation
Le système est désactivé en
appuyant sur a ; la diode du bouton
s'éteint.
Le système est désactivé automati‐ quement lorsqu'une remorque est
détectée.
Défaillance Les performances du système
peuvent être affectées par :
● Un pare-brise sale ou affecté par
des éléments étrangers, par
exemple des autocollants
● Véhicules proches à l'avant
● Routes inclinées
● Des routes sinueuses ou vallon‐ nées
● Des bords de routes ● Des routes avec des marquages de voies peu visibles
● Des changements d'éclairage brusques● Des conditions d'environnement défavorables comme une forte
pluie ou de la neige
● Des modifications sur le véhicule,
par exemple les pneus.
Désactiver le système, si le système
est rendu défectueux par des traces
de goudron, des ombres, des fissures
de la chaussée, des marquages de
voies temporaires ou en chantier, ou
d'autres imperfections de la route.9 Attention
Gardez toujours votre attention
sur la route et maintenez votre
véhicule en bonne position sur la
voie, sinon vous risquez des
dégâts su le véhicule, des blessu‐ res ou la mort.
L'assistance au maintien de
trajectoire ne dirige pas en perma‐ nence le véhicule.
Le système peut ne pas maintenir
le véhicule dans la voie ou
produire une alerte, même si un
marquage au sol est détecté.
La manœuvre de l'assistance au
maintien de trajectoire peut ne pas suffire pour éviter une sortie de
voie.
Le système peut ne pas détecter
un lâché de volant à cause d'in‐
fluences externes (état de la route
ou du revêtement, conditions
météorologiques, etc.). Le
conducteur est pleinement
responsable du contrôle de son
véhicule et doit toujours conserver les mains sur le volant en roulant.
L'utilisation du système en tractant
une remorque ou sur des routes
glissantes peut faire perdre le
contrôle du véhicule et provoquer
un accident. Désactivez le
système.

Conduite et utilisation237Carburant
Carburant pour moteurs à essence
Utiliser uniquement du carburant
sans plomb conforme à la norme
européenne EN 228 ou équivalent.
Le moteur est capable de tourner avec du carburant contenant jusqu'à
10 % d'éthanol (par exemple du E10).
Utiliser du carburant avec l'indice
d'octane recommandé. Un indice
d'octane inférieur peut réduire la puis‐
sance du moteur et le couple et dimi‐ nuer légèrement la consommation de
carburant.
Avertissement
Ne pas utiliser de carburant ou
d'additifs pour carburant conte‐ nant des composés métalliques
tels que des additifs à base de
manganèse. Ceci peut endomma‐ ger le moteur.
Avertissement
L'utilisation d'un carburant non
conforme EN 228, ou équivalent,
peut produire des dépôts ou
endommager le moteur.
Avertissement
L'utilisation d'un carburant à l'in‐
dice d'octane inférieur à l'indice le
plus bas possible peut provoquer
une combustion non contrôlée et
des dégâts au moteur.
Les exigences spécifiques au moteur
relatives à l'indice d'octane sont indi‐
quées dans la vue d'ensemble sur les
données de moteur 3 310. Une
étiquette spécifique au pays apposée
sur la trappe à carburant peut annuleret remplacer l'exigence.
Additifs pour carburant en dehors
de l'Europe
Le carburant doit contenir des additifsdétergents qui empêchent la forma‐
tion de dépôts dans le moteur et le
circuit d'alimentation. La propreté des injecteurs de carburant et des soupa‐
pes d'admission permet un bon fonc‐
tionnement du système antipollution.
Certains carburants ne contiennent
pas une quantité d'additifs suffisante
pour maintenir la propreté des injec‐
teurs de carburant et des soupapes
d'admission.
Pour compenser ce manque, ajouter
du produit Fuel System Treatment
PLUS dans le réservoir de carburant
à chaque vidange ou tous les
15 000 km, selon la première éven‐ tualité survenant. Ce produit est
disponible dans votre atelier.
Les carburants contenant des
composés oxygénés comme des
éthers et de l'éthanol, ainsi que les

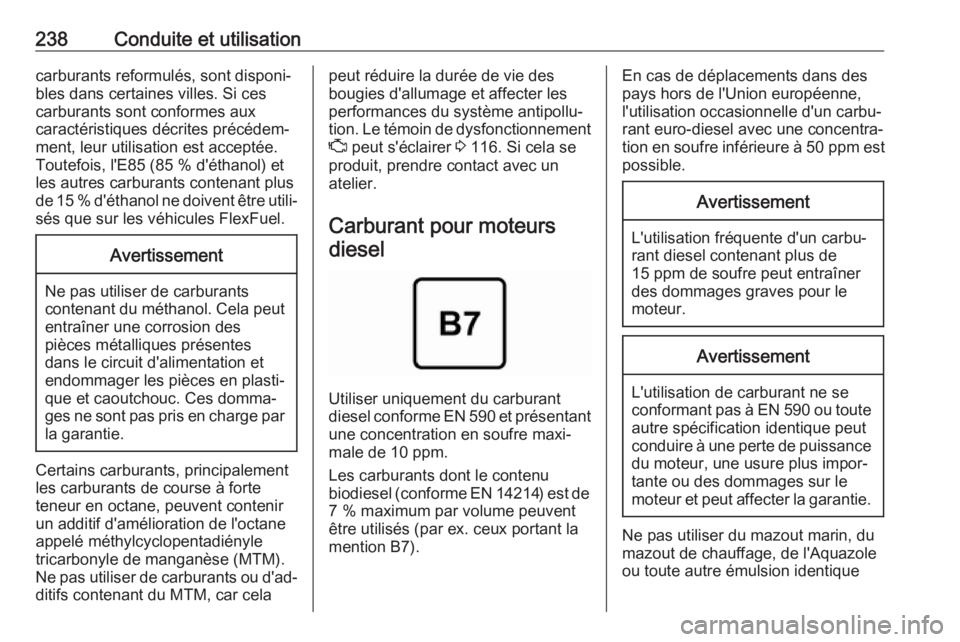

238Conduite et utilisationcarburants reformulés, sont disponi‐
bles dans certaines villes. Si ces
carburants sont conformes aux
caractéristiques décrites précédem‐
ment, leur utilisation est acceptée.
Toutefois, l'E85 (85 % d'éthanol) et
les autres carburants contenant plus
de 15 % d'éthanol ne doivent être utili‐
sés que sur les véhicules FlexFuel.Avertissement
Ne pas utiliser de carburants
contenant du méthanol. Cela peut entraîner une corrosion des
pièces métalliques présentes
dans le circuit d'alimentation et
endommager les pièces en plasti‐
que et caoutchouc. Ces domma‐ ges ne sont pas pris en charge par
la garantie.
Certains carburants, principalement
les carburants de course à forte
teneur en octane, peuvent contenir
un additif d'amélioration de l'octane
appelé méthylcyclopentadiényle
tricarbonyle de manganèse (MTM).
Ne pas utiliser de carburants ou d'ad‐ ditifs contenant du MTM, car cela
peut réduire la durée de vie des
bougies d'allumage et affecter les
performances du système antipollu‐
tion. Le témoin de dysfonctionnement
Z peut s'éclairer 3 116. Si cela se
produit, prendre contact avec un
atelier.
Carburant pour moteurs diesel
Utiliser uniquement du carburant
diesel conforme EN 590 et présentant une concentration en soufre maxi‐
male de 10 ppm.
Les carburants dont le contenu
biodiesel (conforme EN 14214) est de
7 % maximum par volume peuvent
être utilisés (par ex. ceux portant la
mention B7).
En cas de déplacements dans des
pays hors de l'Union européenne,
l'utilisation occasionnelle d'un carbu‐
rant euro-diesel avec une concentra‐
tion en soufre inférieure à 50 ppm est
possible.Avertissement
L'utilisation fréquente d'un carbu‐
rant diesel contenant plus de
15 ppm de soufre peut entraîner
des dommages graves pour le
moteur.
Avertissement
L'utilisation de carburant ne se
conformant pas à EN 590 ou toute
autre spécification identique peut
conduire à une perte de puissance
du moteur, une usure plus impor‐
tante ou des dommages sur le
moteur et peut affecter la garantie.
Ne pas utiliser du mazout marin, du
mazout de chauffage, de l'Aquazole
ou toute autre émulsion identique
