OPEL ASTRA K 2018.5 Manuel d'utilisation (in French)

Soins du véhicule259Clignotant avant
En cas de DEL défectueuses, les faire remplacer par un atelier.
Feu de position En cas de DEL défectueuses, les
faire remplacer par un atelier.
Feux de jour
En cas de DEL défectueuses, les faire remplacer par un atelier.
Feux antibrouillard Les ampoules sont accessibles
depuis le dessus du véhicule.1. Tourner le support d'ampoule dans le sens anti-horaire et l'enle‐ver du boîtier du réflecteur.
2. Dégager la douille d'ampoule du connecteur en enfonçant la patte
de retenue.
3. Retirer et remplacer la douille d'ampoule avec une ampoule etfixer le connecteur.
4. Insérer la douille de l'ampoule dans le boîtier du réflecteur, en la
tournant dans le sens horaire pour encliqueter.
Feux arrière
Berline 5 portes
1. Détacher le capot sur le côté concerné et le déposer.

260Soins du véhicule2. Véhicules avec kit de réparationdes pneus : Pour remplacer les
ampoules du côté droit, dévisser
d'abord l'écrou en plastique et
retirer l'insert avec la bouteille de
produit d'étanchéité.
3. Dévisser de l'intérieur à la main l'écrou de fixation en plastique.
4. Retirer avec précaution l'ensem‐ble de feu arrière du renfonce‐
ment et le déposer.
5. Détacher le câble du support.
6. Enfoncer les trois pattes de rete‐ nue et enlever le support d'am‐
poule de l'ensemble de feu.
7. Enlever et remplacer les ampou‐ les :
Clignotant ( 1)
Feu arrière/feu stop ( 2)

Soins du véhicule261
Sur la version avec feux arrière à
DEL et feux stop à DEL, seule
l'ampoule du feu clignotant ( 1)
peut être retirée et remplacée.
8. Fixer le support d'ampoule à l'en‐ semble de feu.
9. Fixer le câble au dispositif de rete‐
nue.
10. Fixer l'ensemble de feu à la carrosserie du véhicule et serrer
l'écrou de fixation depuis l'inté‐
rieur du coffre. Fixer le capot.
Selon la version, les feux arrière et les feux stop sont conçus comme des
DEL. En cas de défaillance, faire
remplacer les DEL dans un atelier.
Ensemble d'éclairage sur le hayon
1. Détacher le couvercle dans le hayon et le déposer.
2. Dévisser l'écrou de fixation en plastique à la main.
3. Retirer avec précaution l'ensem‐ble de feu arrière du renfonce‐
ment et le déposer.
4. Détacher la fiche de l'ensemble de feu.

262Soins du véhicule
5. Enfoncer les trois pattes de rete‐nue et enlever le support d'am‐
poule de l'ensemble de feu.
Sur la version avec feux arrière à
DEL, la position des pattes de
retenue est légèrement différente.
6. Enlever et remplacer l'ampoule :
Feu arrière ( 1)
Feu antibrouillard arrière ( 2) (côté
gauche)
Feu de recul ( 2) (côté droit)
Sur la version avec feux arrière à
DEL, seule l'ampoule de feu de
recul ( 1) peut être déposée et
remplacée.
7. Insérer le support d'ampoule dans
l'ensemble de feu arrière. Bran‐
cher la fiche à l'ensemble de feu.
Monter l'ensemble du feu dans le
hayon et serrer la vis de l'intérieur. Fixer le capot.
Selon la version, les feux arrière sont
conçus comme des DEL. En cas de
défaillance, faire remplacer les DEL
dans un atelier.

Soins du véhicule263Sports Tourer
1. Libérer et ouvrir le capot sur lecôté concerné.
2. Dévisser de l'intérieur à la mainles deux écrous de fixation en
plastique.
3. Retirer avec précaution l'ensem‐ ble de feu arrière du renfonce‐
ment et le déposer.
4. Détacher le câble du support.
5. Feux arrière standard :
Libérer les pattes de retenue et
enlever le support d'ampoule de
l'ensemble de feu.

264Soins du véhicule6. Enlever et remplacer les ampou‐les :
Feu arrière / feu stop ( 1)
Clignotant ( 2)
7. Insérer le support d'ampoule dans
l'ensemble de feu.
8. Feux arrière à DEL :
Sur la version avec feux arrière à
DEL et feux stop à DEL, seule
l'ampoule du feu clignotant peut
être remplacée : déposer le porte-
ampoule dans l'ensemble de feu
en le tournant. Replacer l'am‐
poule dans le porte-ampoule.
9. Fixer le câble au dispositif de rete‐
nue.
10. Fixer l'ensemble de feu à la carrosserie du véhicule et serrer
les écrous de fixation depuis l'in‐
térieur du coffre. Fixer le capot.
Selon la version, les feux arrière et les
feux stop sont conçus comme des
DEL. En cas de défaillance, faire
remplacer les DEL dans un atelier.
Ensemble d'éclairage sur le hayon
1. Détacher le couvercle dans le hayon et le déposer.
2. Dévisser l'écrou de fixation enplastique à la main.
3. Retirer avec précaution l'ensem‐ble de feu arrière du renfonce‐
ment et le déposer.

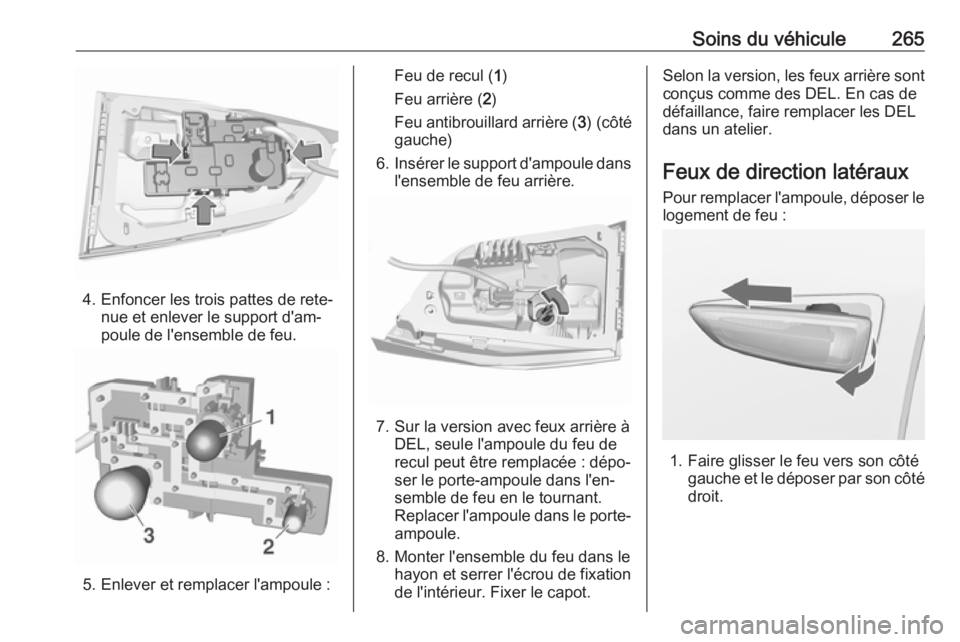

Soins du véhicule265
4. Enfoncer les trois pattes de rete‐nue et enlever le support d'am‐
poule de l'ensemble de feu.
5. Enlever et remplacer l'ampoule :
Feu de recul ( 1)
Feu arrière ( 2)
Feu antibrouillard arrière ( 3) (côté
gauche)
6. Insérer le support d'ampoule dans
l'ensemble de feu arrière.
7. Sur la version avec feux arrière à DEL, seule l'ampoule du feu de
recul peut être remplacée : dépo‐
ser le porte-ampoule dans l'en‐
semble de feu en le tournant.
Replacer l'ampoule dans le porte-
ampoule.
8. Monter l'ensemble du feu dans le hayon et serrer l'écrou de fixation
de l'intérieur. Fixer le capot.
Selon la version, les feux arrière sont conçus comme des DEL. En cas de
défaillance, faire remplacer les DEL
dans un atelier.
Feux de direction latéraux
Pour remplacer l'ampoule, déposer le logement de feu :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.

266Soins du véhicule
2.Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles d'une montre et la déposer du
logement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et
insérer l'extrémité droite.
Éclairage de plaque d'immatriculation
1. Introduire un tournevis dans le creux du couvercle, appuyer sur
le côté et libérer le ressort.
2. Sortir l'ampoule par le bas en veil‐
lant à ne pas tirer sur le câble.
3. Déposer la douille d'ampoule du logement de feu en tournant dans
le sens inverse des aiguilles d'une
montre.

Soins du véhicule267
4.Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
5. Insérer la douille d'ampoule dans le logement de feu et tourner dans
le sens des aiguilles d'une
montre.
6. Insérer le feu dans le pare-chocs et le laisser s'engager.
Certaines versions d'éclairage de plaque d'immatriculation à DEL. En
cas de DEL défectueuses, les faire
remplacer par un atelier.
Éclairage intérieur
Éclairage de courtoisie, spots de
lecture
Les ampoules doivent être rempla‐
cées par un atelier.
Éclairage du coffre Les ampoules doivent être rempla‐
cées par un atelier.
Éclairage du tableau de bord
Les ampoules doivent être rempla‐
cées par un atelier.Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de trois boîtes à fusibles :
● compartiment moteur
● tableau de bord
● coffre
Avant de remplacer un fusible, désac‐
tiver le commutateur correspondant
et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé. Ne pas remplacer
le fusible tant que la cause de la défaillance n'a pas été supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.

268Soins du véhicule
Pince à fusiblesUne pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.Placer la pince à fusibles par le haut ou le côté sur les différents types de
fusibles et retirer le fusible.
Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Dégager le couvercle et l'enlever.
