OPEL ASTRA K 2018.5 Uporabniški priročnik

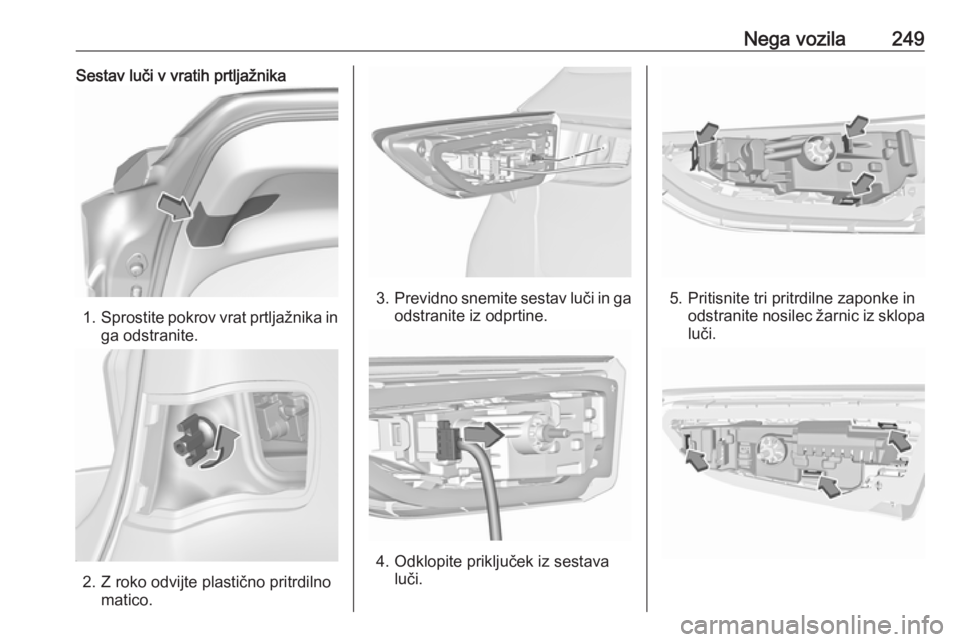

Nega vozila249Sestav luči v vratih prtljažnika
1.Sprostite pokrov vrat prtljažnika in
ga odstranite.
2. Z roko odvijte plastično pritrdilno matico.
3.Previdno snemite sestav luči in ga
odstranite iz odprtine.
4. Odklopite priključek iz sestava luči.
5. Pritisnite tri pritrdilne zaponke inodstranite nosilec žarnic iz sklopaluči.

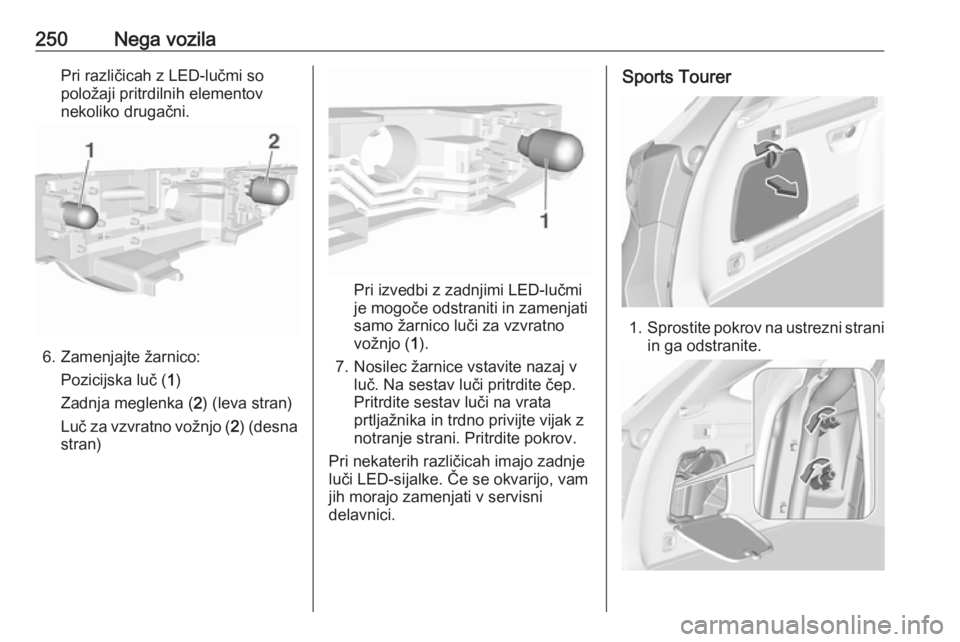

250Nega vozilaPri različicah z LED-lučmi so
položaji pritrdilnih elementov
nekoliko drugačni.
6. Zamenjajte žarnico:
Pozicijska luč ( 1)
Zadnja meglenka ( 2) (leva stran)
Luč za vzvratno vožnjo ( 2) (desna
stran)
Pri izvedbi z zadnjimi LED-lučmi
je mogoče odstraniti in zamenjati
samo žarnico luči za vzvratno
vožnjo ( 1).
7. Nosilec žarnice vstavite nazaj v luč. Na sestav luči pritrdite čep.
Pritrdite sestav luči na vrata
prtljažnika in trdno privijte vijak z notranje strani. Pritrdite pokrov.
Pri nekaterih različicah imajo zadnje
luči LED-sijalke. Če se okvarijo, vam
jih morajo zamenjati v servisni
delavnici.
Sports Tourer
1. Sprostite pokrov na ustrezni strani
in ga odstranite.

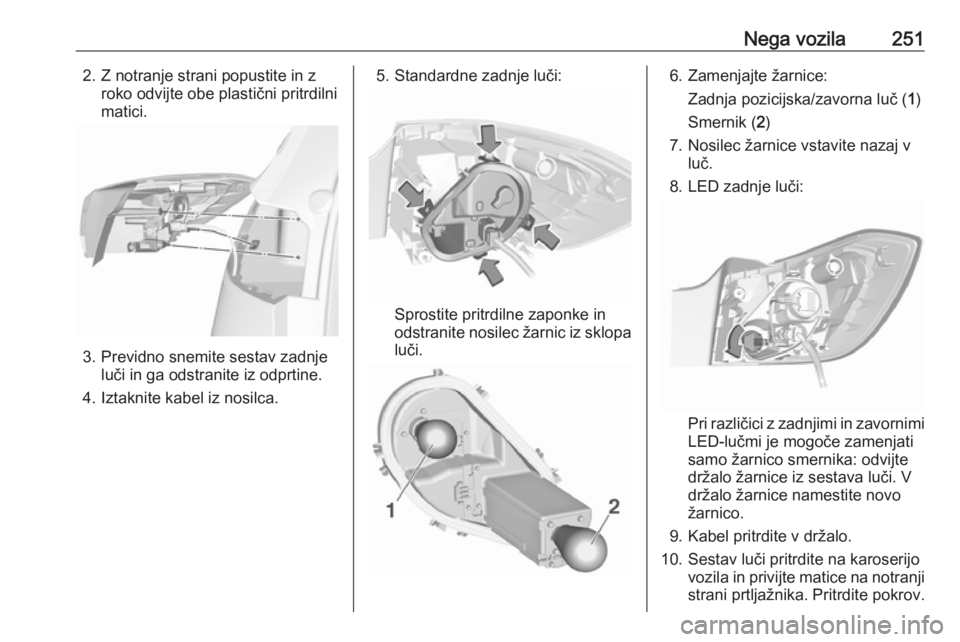

Nega vozila2512. Z notranje strani popustite in zroko odvijte obe plastični pritrdilni
matici.
3. Previdno snemite sestav zadnje luči in ga odstranite iz odprtine.
4. Iztaknite kabel iz nosilca.
5. Standardne zadnje luči:
Sprostite pritrdilne zaponke in
odstranite nosilec žarnic iz sklopa luči.
6. Zamenjajte žarnice:
Zadnja pozicijska/zavorna luč ( 1)
Smernik ( 2)
7. Nosilec žarnice vstavite nazaj v luč.
8. LED zadnje luči:
Pri različici z zadnjimi in zavornimi
LED-lučmi je mogoče zamenjati
samo žarnico smernika: odvijte
držalo žarnice iz sestava luči. V
držalo žarnice namestite novo
žarnico.
9. Kabel pritrdite v držalo.
10. Sestav luči pritrdite na karoserijo vozila in privijte matice na notranji
strani prtljažnika. Pritrdite pokrov.

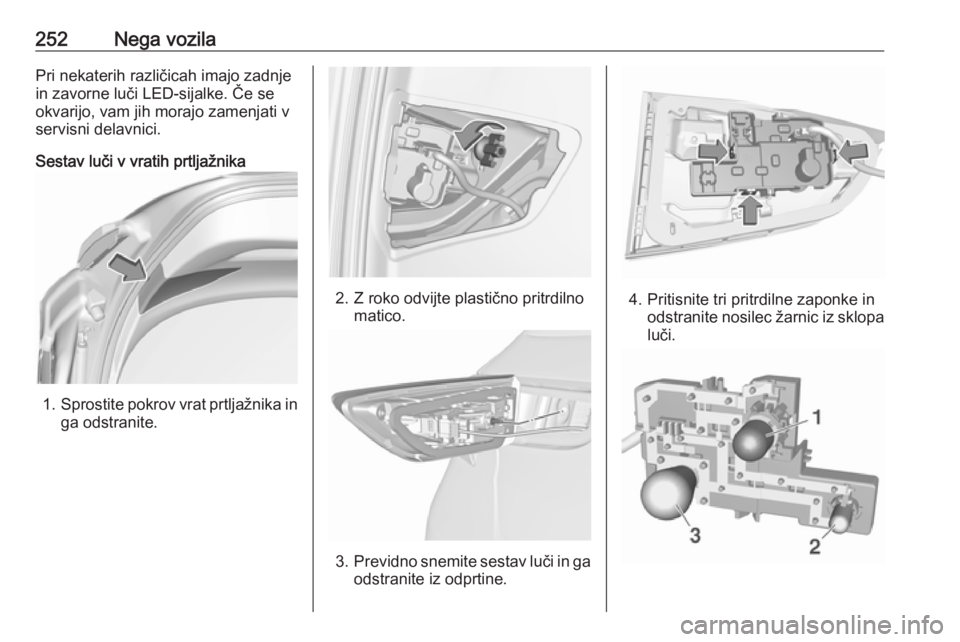

252Nega vozilaPri nekaterih različicah imajo zadnjein zavorne luči LED-sijalke. Če se
okvarijo, vam jih morajo zamenjati v
servisni delavnici.
Sestav luči v vratih prtljažnika
1. Sprostite pokrov vrat prtljažnika in
ga odstranite.
2. Z roko odvijte plastično pritrdilno matico.
3.Previdno snemite sestav luči in ga
odstranite iz odprtine.
4. Pritisnite tri pritrdilne zaponke in odstranite nosilec žarnic iz sklopaluči.

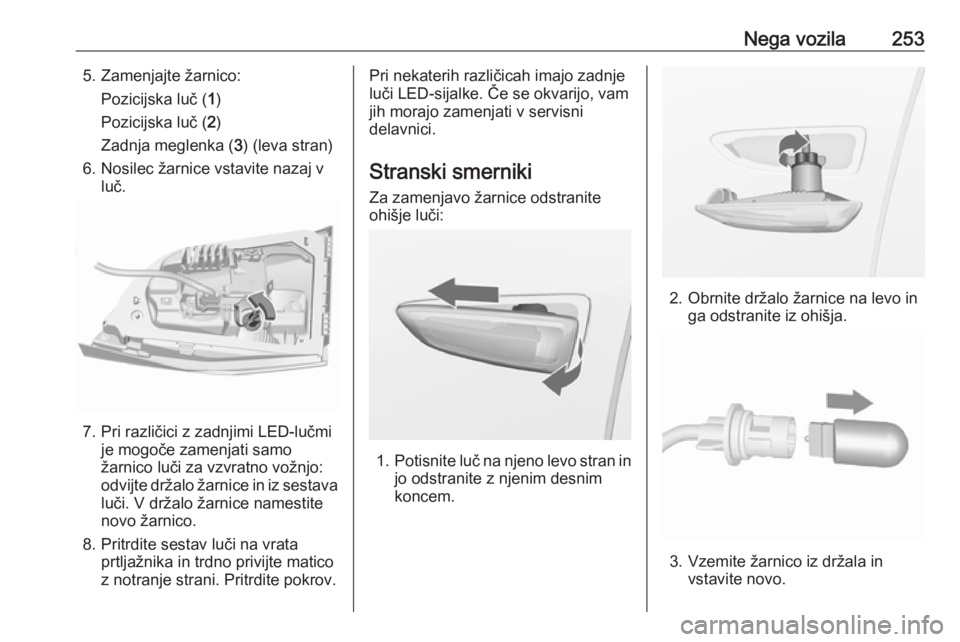

Nega vozila2535. Zamenjajte žarnico:Pozicijska luč ( 1)
Pozicijska luč ( 2)
Zadnja meglenka ( 3) (leva stran)
6. Nosilec žarnice vstavite nazaj v luč.
7. Pri različici z zadnjimi LED-lučmije mogoče zamenjati samo
žarnico luči za vzvratno vožnjo:
odvijte držalo žarnice in iz sestava luči. V držalo žarnice namestite
novo žarnico.
8. Pritrdite sestav luči na vrata prtljažnika in trdno privijte matico
z notranje strani. Pritrdite pokrov.
Pri nekaterih različicah imajo zadnje
luči LED-sijalke. Če se okvarijo, vam
jih morajo zamenjati v servisni
delavnici.
Stranski smerniki
Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.

254Nega vozila4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
1. Vstavite izvijač v odprtino na pokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.
2. Luč odstranite s potegom navzdol. Ne vlecite je prek točke
upora, sicer boste pretrgali
kabelski vod.
3. Obrnite držalo žarnice na levo in ga odstranite iz ohišja luči.4. Vzemite žarnico iz držala in vstavite novo.
5. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
6. Vstavite luč v odbijač tako, da se zaskoči.
Nekatere izvedbe imajo LED-lučki
registrske tablice. Če pregori sijalka
LED, jo dajte zamenjati v servisni
delavnici.
Notranje luči Sprednje stropne in bralne luči
Žarnice naj zamenjajo na servisu.

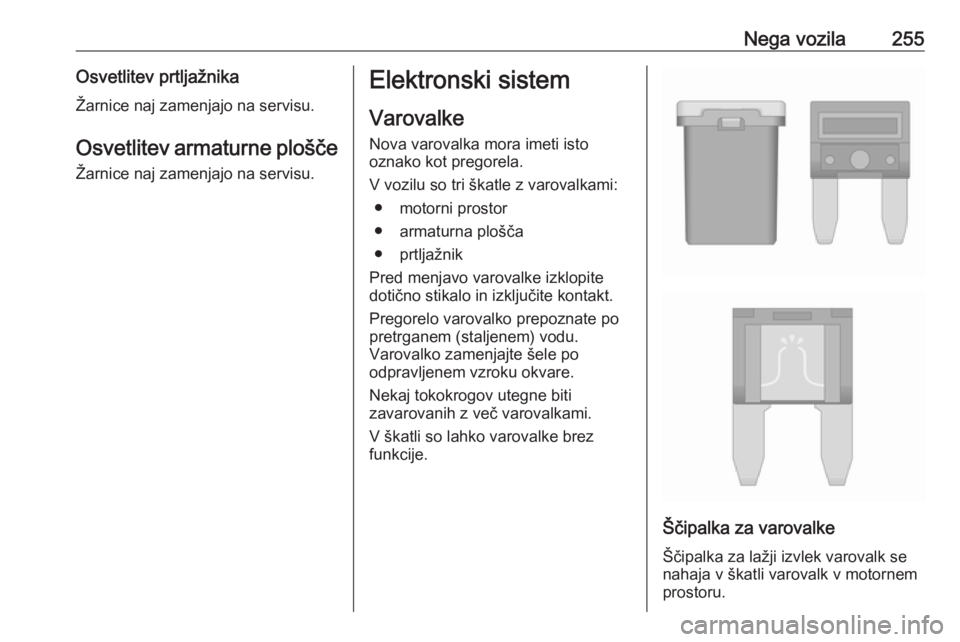

Nega vozila255Osvetlitev prtljažnikaŽarnice naj zamenjajo na servisu.
Osvetlitev armaturne plošče Žarnice naj zamenjajo na servisu.Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ● motorni prostor
● armaturna plošča
● prtljažnik
Pred menjavo varovalke izklopite dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.

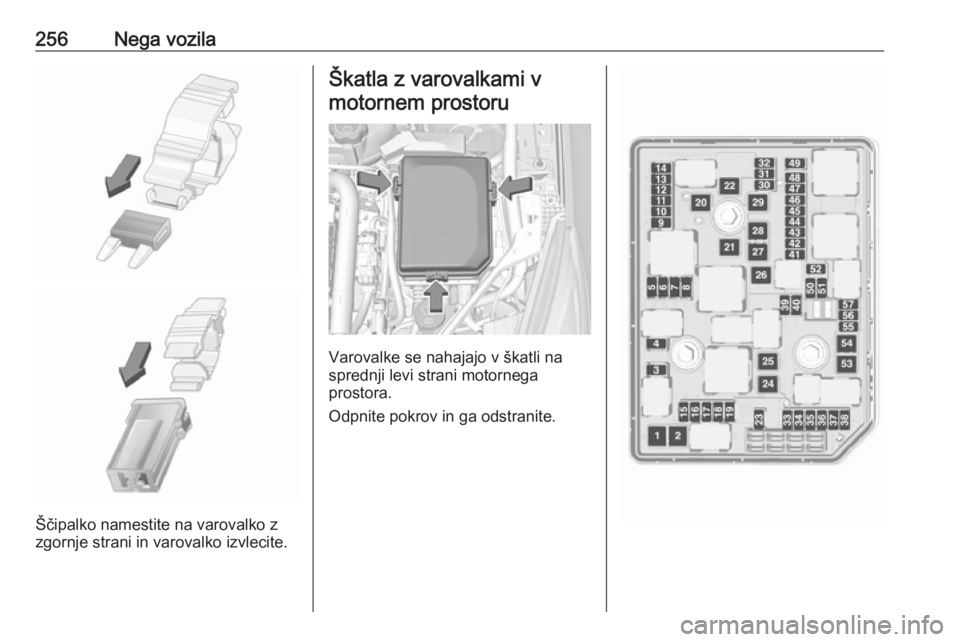

256Nega vozila
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Odpnite pokrov in ga odstranite.

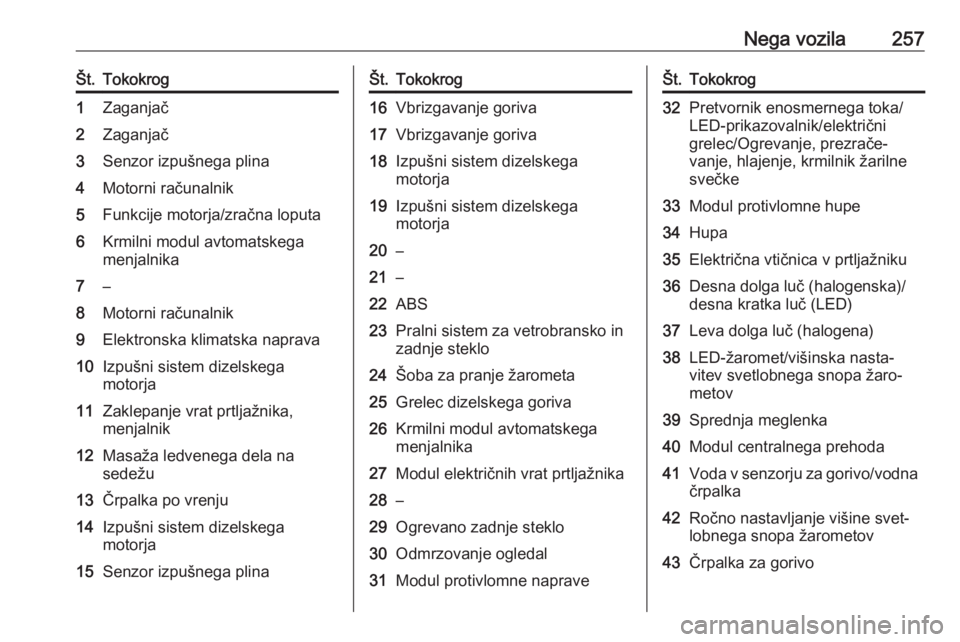

Nega vozila257Št.Tokokrog1Zaganjač2Zaganjač3Senzor izpušnega plina4Motorni računalnik5Funkcije motorja/zračna loputa6Krmilni modul avtomatskega
menjalnika7–8Motorni računalnik9Elektronska klimatska naprava10Izpušni sistem dizelskega
motorja11Zaklepanje vrat prtljažnika,
menjalnik12Masaža ledvenega dela na
sedežu13Črpalka po vrenju14Izpušni sistem dizelskega
motorja15Senzor izpušnega plinaŠt.Tokokrog16Vbrizgavanje goriva17Vbrizgavanje goriva18Izpušni sistem dizelskega
motorja19Izpušni sistem dizelskega
motorja20–21–22ABS23Pralni sistem za vetrobransko in
zadnje steklo24Šoba za pranje žarometa25Grelec dizelskega goriva26Krmilni modul avtomatskega
menjalnika27Modul električnih vrat prtljažnika28–29Ogrevano zadnje steklo30Odmrzovanje ogledal31Modul protivlomne napraveŠt.Tokokrog32Pretvornik enosmernega toka/
LED-prikazovalnik/električni
grelec/Ogrevanje, prezrače‐
vanje, hlajenje, krmilnik žarilne
svečke33Modul protivlomne hupe34Hupa35Električna vtičnica v prtljažniku36Desna dolga luč (halogenska)/
desna kratka luč (LED)37Leva dolga luč (halogena)38LED-žaromet/višinska nasta‐
vitev svetlobnega snopa žaro‐
metov39Sprednja meglenka40Modul centralnega prehoda41Voda v senzorju za gorivo/vodna
črpalka42Ročno nastavljanje višine svet‐
lobnega snopa žarometov43Črpalka za gorivo

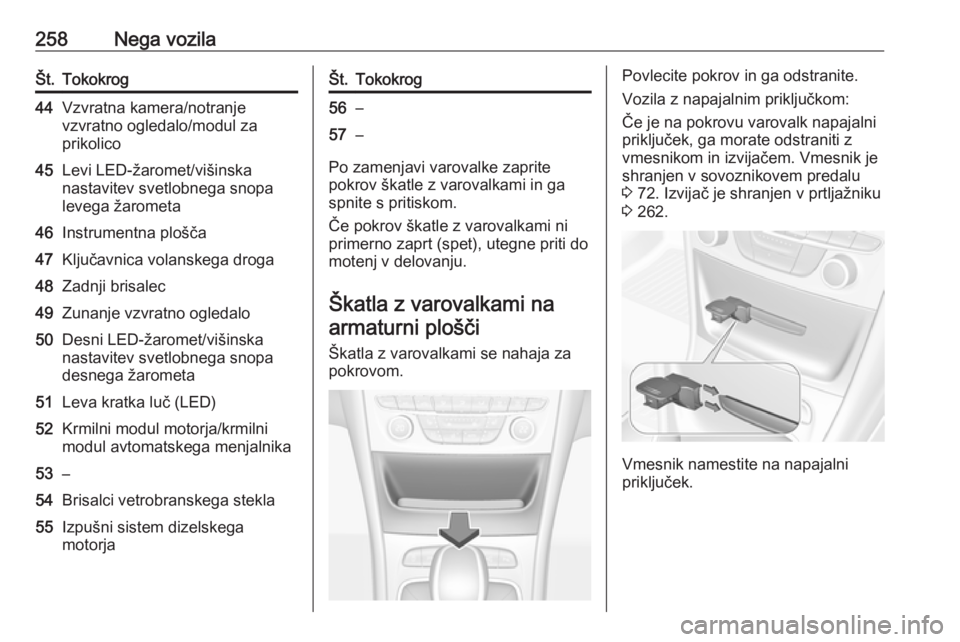

258Nega vozilaŠt.Tokokrog44Vzvratna kamera/notranje
vzvratno ogledalo/modul za
prikolico45Levi LED-žaromet/višinska
nastavitev svetlobnega snopa
levega žarometa46Instrumentna plošča47Ključavnica volanskega droga48Zadnji brisalec49Zunanje vzvratno ogledalo50Desni LED-žaromet/višinska
nastavitev svetlobnega snopa
desnega žarometa51Leva kratka luč (LED)52Krmilni modul motorja/krmilni
modul avtomatskega menjalnika53–54Brisalci vetrobranskega stekla55Izpušni sistem dizelskega
motorjaŠt.Tokokrog56–57–
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.
Škatla z varovalkami naarmaturni plošči
Škatla z varovalkami se nahaja za
pokrovom.
Povlecite pokrov in ga odstranite.
Vozila z napajalnim priključkom:
Če je na pokrovu varovalk napajalni
priključek, ga morate odstraniti z
vmesnikom in izvijačem. Vmesnik je
shranjen v sovoznikovem predalu
3 72. Izvijač je shranjen v prtljažniku
3 262.
Vmesnik namestite na napajalni
priključek.
