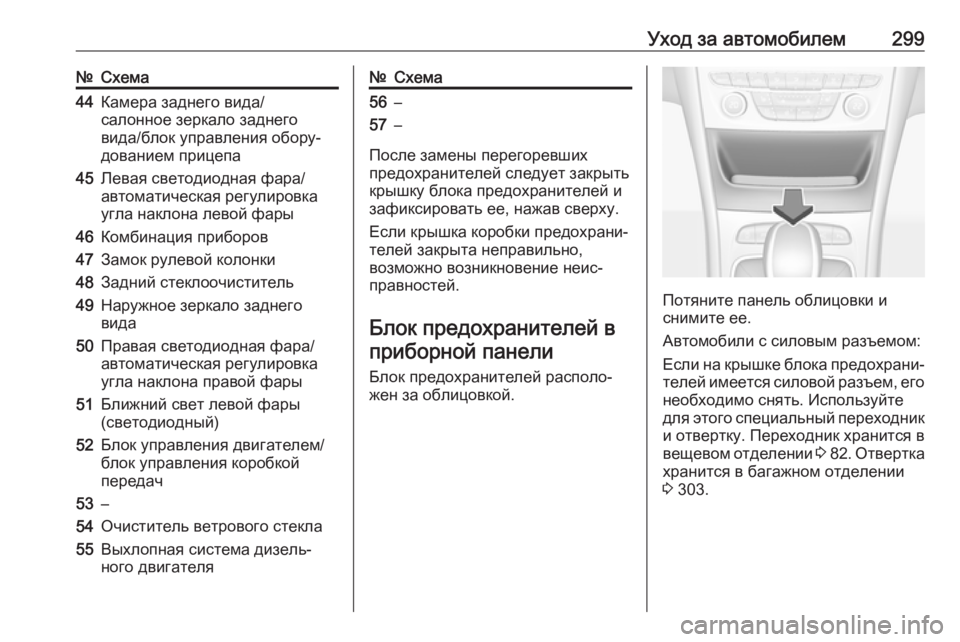

Уход за автомобилем299№Схема44Камера заднего вида/
салонное зеркало заднего
вида/блок управления обору‐
дованием прицепа45Левая светодиодная фара/
автоматическая регулировка
угла наклона левой фары46Комбинация приборов47Замок рулевой колонки48Задний стеклоочиститель49Наружное зеркало заднего
вида50Правая светодиодная фара/
автоматическая регулировка
угла наклона правой фары51Ближний свет левой фары
(светодиодный)52Блок управления двигателем/
блок управления коробкой
передач53–54Очиститель ветрового стекла55Выхлопная система дизель‐
ного двигателя№Схема56–57–
После замены перегоревших
предохранителей следует закрыть крышку блока предохранителей и
зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно,
возможно возникновение неис‐
правностей.
Блок предохранителей в приборной панели
Блок предохранителей располо‐
жен за облицовкой.
Потяните панель облицовки и
снимите ее.
Автомобили с силовым разъемом:
Если на крышке блока предохрани‐
телей имеется силовой разъем, его
необходимо снять. Используйте
для этого специальный переходник и отвертку. Переходник хранится в
вещевом отделении 3 82 . Отвертка
хранится в багажном отделении
3 303.

300Уход за автомобилем
Установите переходник на силовойразъем.
Вставьте отвертку в отверстие
переходника. Снимите крышку,
потянув отвертку.№Схема1–2Вентилятор системы климат-
контроля3Электрическая регулировка
сиденья водителя4Прикуриватель/передняя
розетка электропитания5–6Электростеклоподъемник
передний7ABS8Рулевое колесо с подогревом9Блок управления кузовным
оборудованием 810Электростеклоподъемник
задний11Прозрачный люк крыши12Блок управления кузовным
оборудованием 413Подогрев сидений (только на
автомобилях без сирены
системы сигнализации)14Наружное зеркало

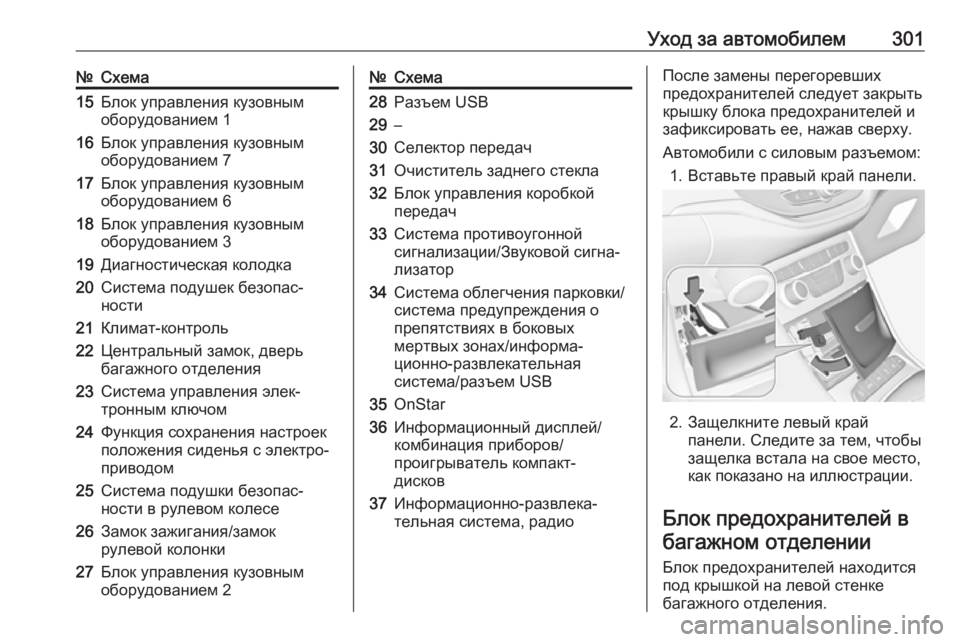

Уход за автомобилем301№Схема15Блок управления кузовным
оборудованием 116Блок управления кузовным
оборудованием 717Блок управления кузовным оборудованием 618Блок управления кузовным
оборудованием 319Диагностическая колодка20Система подушек безопас‐
ности21Климат-контроль22Центральный замок, дверь
багажного отделения23Система управления элек‐
тронным ключом24Функция сохранения настроек
положения сиденья с электро‐
приводом25Система подушки безопас‐
ности в рулевом колесе26Замок зажигания/замок
рулевой колонки27Блок управления кузовным
оборудованием 2№Схема28Разъем USB29–30Селектор передач31Очиститель заднего стекла32Блок управления коробкой
передач33Система противоугонной
сигнализации/Звуковой сигна‐
лизатор34Система облегчения парковки/
система предупреждения о
препятствиях в боковых
мертвых зонах/информа‐
ционно-развлекательная
система/разъем USB35OnStar36Информационный дисплей/
комбинация приборов/
проигрыватель компакт-
дисков37Информационно-развлека‐
тельная система, радиоПосле замены перегоревших
предохранителей следует закрыть крышку блока предохранителей и
зафиксировать ее, нажав сверху.
Автомобили с силовым разъемом: 1. Вставьте правый край панели.
2. Защелкните левый край панели. Следите за тем, чтобы
защелка встала на свое место,
как показано на иллюстрации.
Блок предохранителей в багажном отделении
Блок предохранителей находится
под крышкой на левой стенке
багажного отделения.

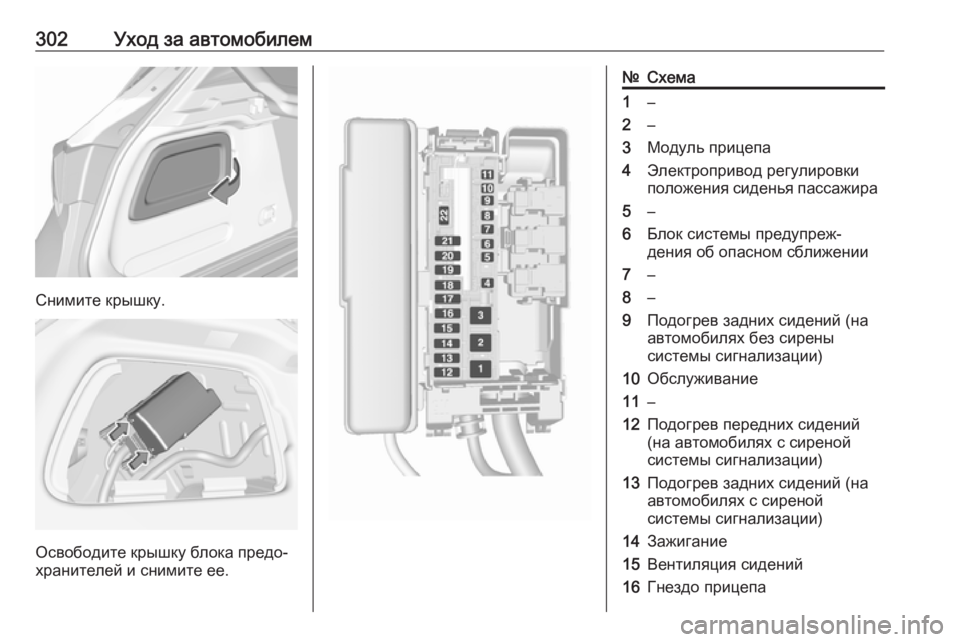

302Уход за автомобилем
Снимите крышку.
Освободите крышку блока предо‐
хранителей и снимите ее.
№Схема1–2–3Модуль прицепа4Электропривод регулировки
положения сиденья пассажира5–6Блок системы предупреж‐
дения об опасном сближении7–8–9Подогрев задних сидений (на
автомобилях без сирены
системы сигнализации)10Обслуживание11–12Подогрев передних сидений
(на автомобилях с сиреной
системы сигнализации)13Подогрев задних сидений (на
автомобилях с сиреной
системы сигнализации)14Зажигание15Вентиляция сидений16Гнездо прицепа

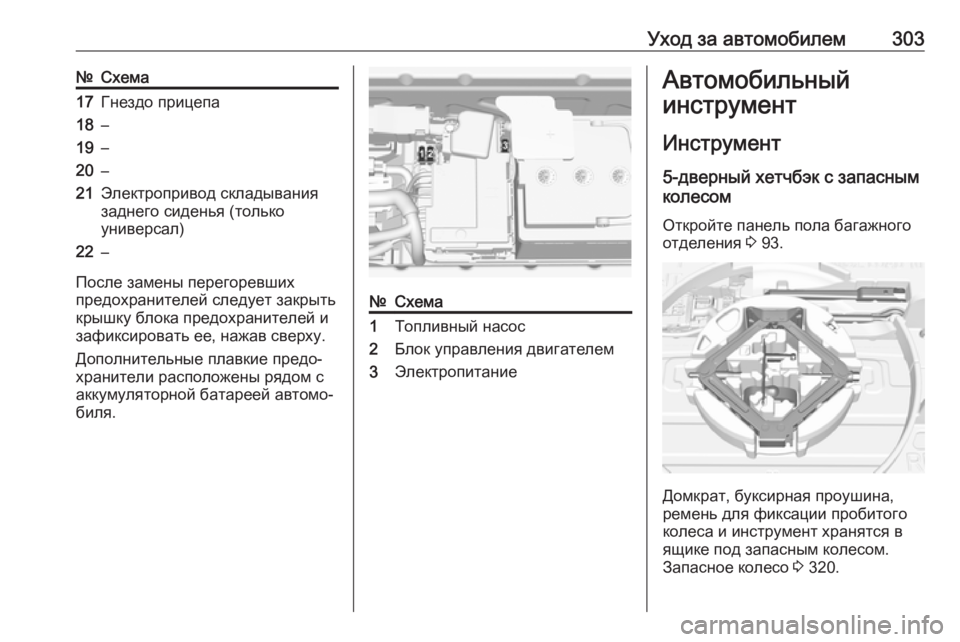

Уход за автомобилем303№Схема17Гнездо прицепа18–19–20–21Электропривод складывания
заднего сиденья (только
универсал)22–
После замены перегоревших
предохранителей следует закрыть
крышку блока предохранителей и
зафиксировать ее, нажав сверху.
Дополнительные плавкие предо‐
хранители расположены рядом с
аккумуляторной батареей автомо‐
биля.
№Схема1Топливный насос2Блок управления двигателем3ЭлектропитаниеАвтомобильный
инструмент
Инструмент 5-дверный хетчбэк с запасным
колесом
Откройте панель пола багажного
отделения 3 93.
Домкрат, буксирная проушина,
ремень для фиксации пробитого
колеса и инструмент хранятся в
ящике под запасным колесом.
Запасное колесо 3 320.

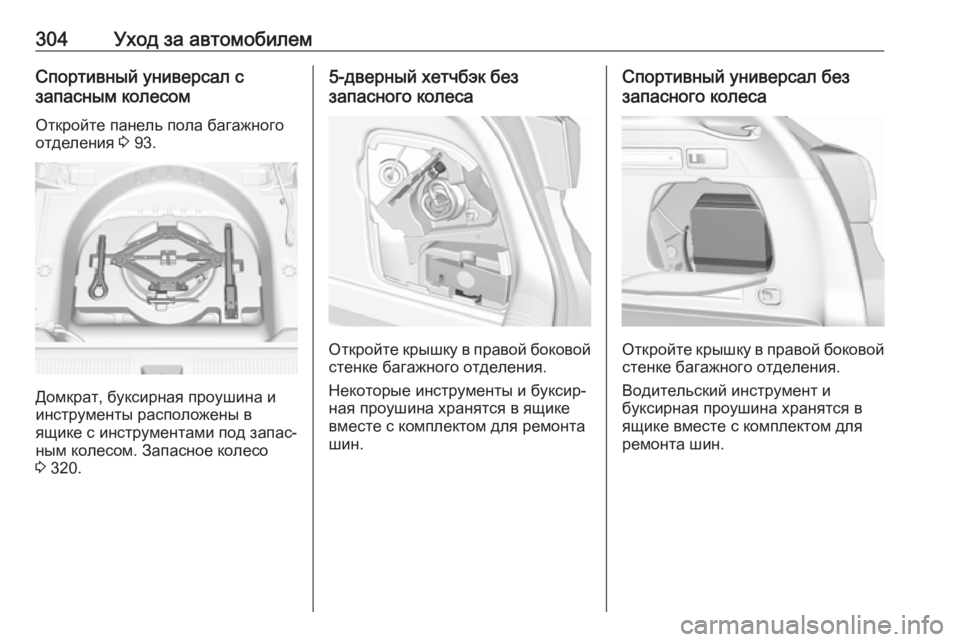

304Уход за автомобилемСпортивный универсал с
запасным колесом
Откройте панель пола багажного
отделения 3 93.
Домкрат, буксирная проушина и
инструменты расположены в
ящике с инструментами под запас‐
ным колесом. Запасное колесо
3 320.
5-дверный хетчбэк без
запасного колеса
Откройте крышку в правой боковой
стенке багажного отделения.
Некоторые инструменты и буксир‐
ная проушина хранятся в ящике
вместе с комплектом для ремонта
шин.
Спортивный универсал без
запасного колеса
Откройте крышку в правой боковой
стенке багажного отделения.
Водительский инструмент и
буксирная проушина хранятся в
ящике вместе с комплектом для
ремонта шин.

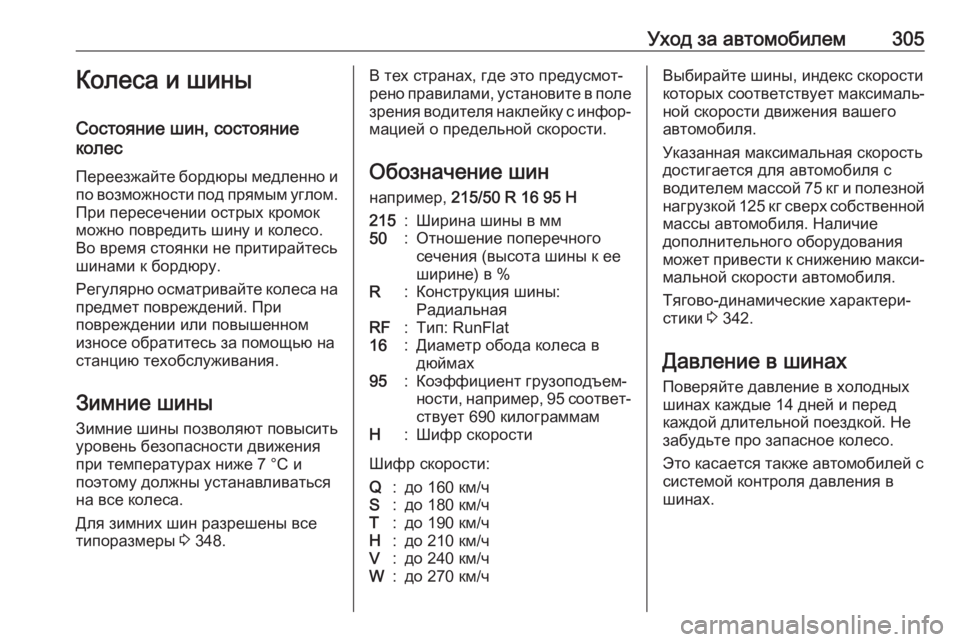

Уход за автомобилем305Колеса и шины
Состояние шин, состояние
колес
Переезжайте бордюры медленно и по возможности под прямым углом.
При пересечении острых кромок
можно повредить шину и колесо.
Во время стоянки не притирайтесь
шинами к бордюру.
Регулярно осматривайте колеса на предмет повреждений. При
повреждении или повышенном
износе обратитесь за помощью на
станцию техобслуживания.
Зимние шины Зимние шины позволяют повыситьуровень безопасности движения
при температурах ниже 7 °C и
поэтому должны устанавливаться
на все колеса.
Для зимних шин разрешены все
типоразмеры 3 348.В тех странах, где это предусмот‐
рено правилами, установите в поле
зрения водителя наклейку с инфор‐ мацией о предельной скорости.
Обозначение шин
например, 215/50 R 16 95 H215:Ширина шины в мм50:Отношение поперечного
сечения (высота шины к ее
ширине) в %R:Конструкция шины:
РадиальнаяRF:Тип: RunFlat16:Диаметр обода колеса в
дюймах95:Коэффициент грузоподъем‐
ности, например, 95 соответ‐ ствует 690 килограммамH:Шифр скорости
Шифр скорости:
Q:до 160 км/чS:до 180 км/чT:до 190 км/чH:до 210 км/чV:до 240 км/чW:до 270 км/чВыбирайте шины, индекс скорости
которых соответствует максималь‐ ной скорости движения вашего
автомобиля.
Указанная максимальная скорость
достигается для автомобиля с
водителем массой 75 кг и полезной
нагрузкой 125 кг сверх собственной массы автомобиля. Наличие
дополнительного оборудования
может привести к снижению макси‐ мальной скорости автомобиля.
Тягово-динамические характери‐
стики 3 342.
Давление в шинах
Поверяйте давление в холодных
шинах каждые 14 дней и перед
каждой длительной поездкой. Не
забудьте про запасное колесо.
Это касается также автомобилей с
системой контроля давления в
шинах.

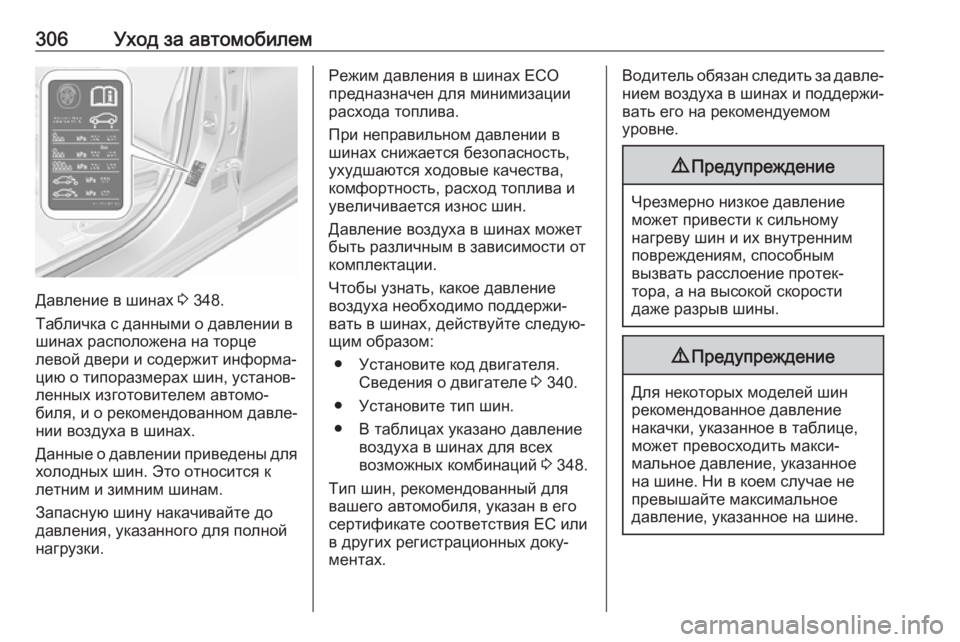

306Уход за автомобилем
Давление в шинах 3 348.
Табличка с данными о давлении в
шинах расположена на торце
левой двери и содержит информа‐
цию о типоразмерах шин, установ‐
ленных изготовителем автомо‐
биля, и о рекомендованном давле‐
нии воздуха в шинах.
Данные о давлении приведены для
холодных шин. Это относится к
летним и зимним шинам.
Запасную шину накачивайте до
давления, указанного для полной
нагрузки.
Режим давления в шинах ECO
предназначен для минимизации
расхода топлива.
При неправильном давлении в
шинах снижается безопасность,
ухудшаются ходовые качества,
комфортность, расход топлива и
увеличивается износ шин.
Давление воздуха в шинах может
быть различным в зависимости от
комплектации.
Чтобы узнать, какое давление
воздуха необходимо поддержи‐
вать в шинах, действуйте следую‐
щим образом:
● Установите код двигателя. Сведения о двигателе 3 340.
● Установите тип шин.
● В таблицах указано давление воздуха в шинах для всех
возможных комбинаций 3 348.
Тип шин, рекомендованный для
вашего автомобиля, указан в его
сертификате соответствия ЕС или
в других регистрационных доку‐
ментах.Водитель обязан следить за давле‐ нием воздуха в шинах и поддержи‐ вать его на рекомендуемом
уровне.9 Предупреждение
Чрезмерно низкое давление
может привести к сильному
нагреву шин и их внутренним повреждениям, способным
вызвать расслоение протек‐
тора, а на высокой скорости
даже разрыв шины.
9 Предупреждение
Для некоторых моделей шин
рекомендованное давление
накачки, указанное в таблице,
может превосходить макси‐
мальное давление, указанное
на шине. Ни в коем случае не
превышайте максимальное
давление, указанное на шине.

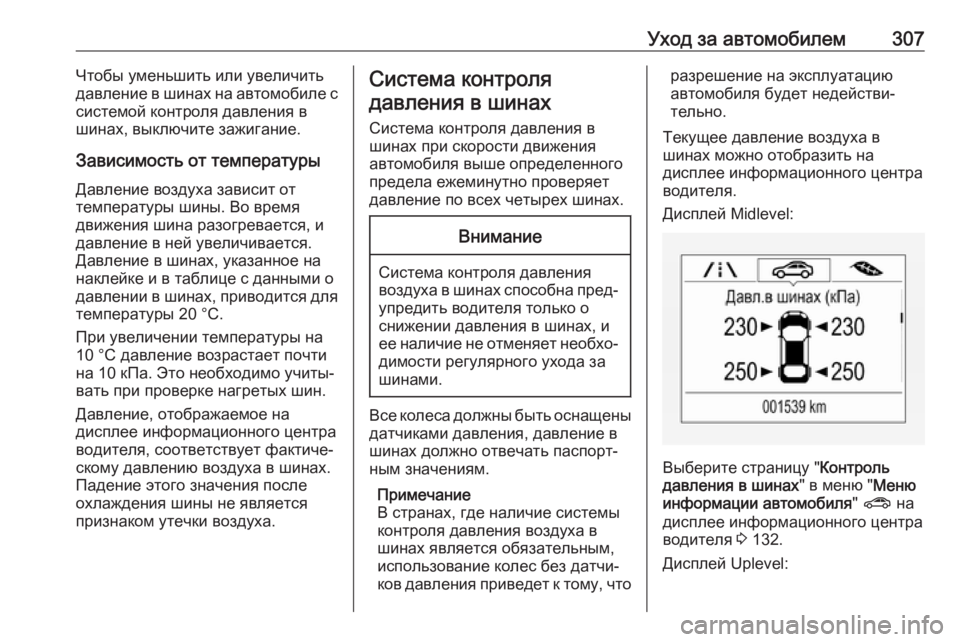

Уход за автомобилем307Чтобы уменьшить или увеличитьдавление в шинах на автомобиле с
системой контроля давления в
шинах, выключите зажигание.
Зависимость от температуры Давление воздуха зависит от
температуры шины. Во время
движения шина разогревается, и
давление в ней увеличивается.
Давление в шинах, указанное на
наклейке и в таблице с данными о
давлении в шинах, приводится для
температуры 20 °C.
При увеличении температуры на
10 °C давление возрастает почти
на 10 кПа. Это необходимо учиты‐ вать при проверке нагретых шин.
Давление, отображаемое на
дисплее информационного центра
водителя, соответствует фактиче‐
скому давлению воздуха в шинах.
Падение этого значения после
охлаждения шины не является
признаком утечки воздуха.Система контроля
давления в шинах
Система контроля давления в
шинах при скорости движения
автомобиля выше определенного
предела ежеминутно проверяет
давление по всех четырех шинах.Внимание
Система контроля давления воздуха в шинах способна пред‐ упредить водителя только о
снижении давления в шинах, и
ее наличие не отменяет необхо‐ димости регулярного ухода за
шинами.
Все колеса должны быть оснащены
датчиками давления, давление в
шинах должно отвечать паспорт‐
ным значениям.
Примечание
В странах, где наличие системы
контроля давления воздуха в
шинах является обязательным,
использование колес без датчи‐
ков давления приведет к тому, что
разрешение на эксплуатацию
автомобиля будет недействи‐
тельно.
Текущее давление воздуха в
шинах можно отобразить на
дисплее информационного центра водителя.
Дисплей Midlevel:
Выберите страницу " Контроль
давления в шинах " в меню "Меню
информации автомобиля " ? на
дисплее информационного центра водителя 3 132.
Дисплей Uplevel:

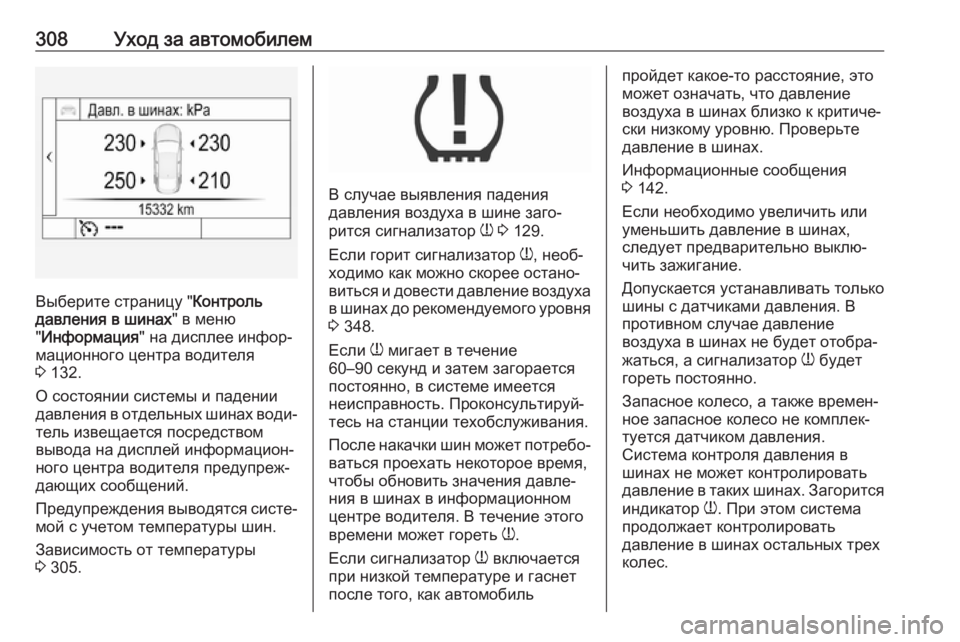

308Уход за автомобилем
Выберите страницу "Контроль
давления в шинах " в меню
" Информация " на дисплее инфор‐
мационного центра водителя
3 132.
О состоянии системы и падении
давления в отдельных шинах води‐
тель извещается посредством вывода на дисплей информацион‐
ного центра водителя предупреж‐
дающих сообщений.
Предупреждения выводятся систе‐
мой с учетом температуры шин.
Зависимость от температуры
3 305.
В случае выявления падения
давления воздуха в шине заго‐
рится сигнализатор w 3 129.
Если горит сигнализатор w, необ‐
ходимо как можно скорее остано‐ виться и довести давление воздуха в шинах до рекомендуемого уровня3 348.
Если w мигает в течение
60–90 секунд и затем загорается
постоянно, в системе имеется
неисправность. Проконсультируй‐
тесь на станции техобслуживания.
После накачки шин может потребо‐
ваться проехать некоторое время,
чтобы обновить значения давле‐
ния в шинах в информационном
центре водителя. В течение этого
времени может гореть w.
Если сигнализатор w включается
при низкой температуре и гаснет
после того, как автомобиль
пройдет какое-то расстояние, это
может означать, что давление
воздуха в шинах близко к критиче‐
ски низкому уровню. Проверьте
давление в шинах.
Информационные сообщения
3 142.
Если необходимо увеличить или
уменьшить давление в шинах,
следует предварительно выклю‐
чить зажигание.
Допускается устанавливать только шины с датчиками давления. В
противном случае давление
воздуха в шинах не будет отобра‐
жаться, а сигнализатор w будет
гореть постоянно.
Запасное колесо, а также времен‐
ное запасное колесо не комплек‐
туется датчиком давления.
Система контроля давления в
шинах не может контролировать давление в таких шинах. Загорится
индикатор w. При этом система
продолжает контролировать
давление в шинах остальных трех
колес.
