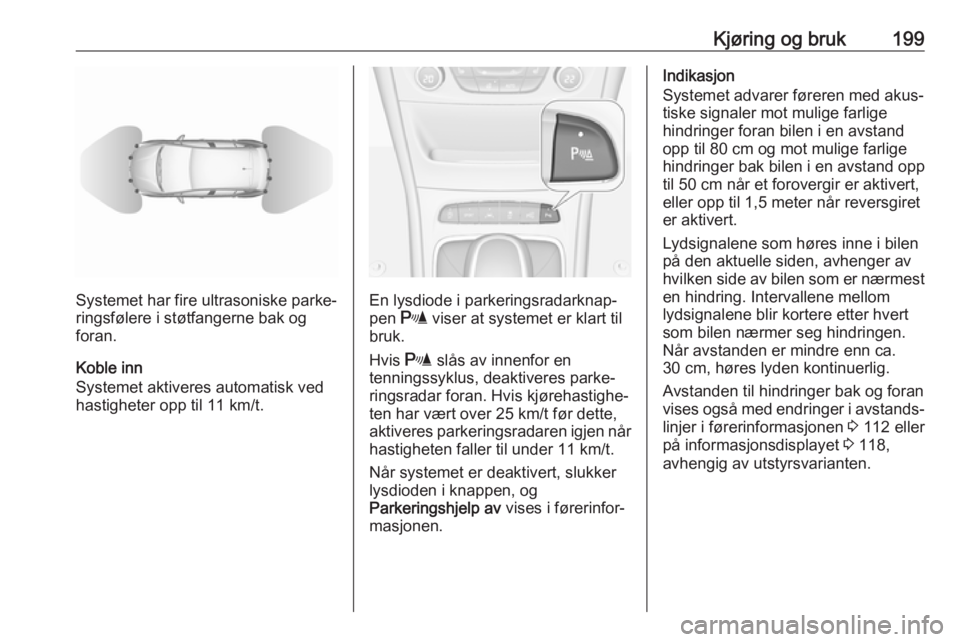

Kjøring og bruk199
Systemet har fire ultrasoniske parke‐
ringsfølere i støtfangerne bak og
foran.
Koble inn
Systemet aktiveres automatisk ved
hastigheter opp til 11 km/t.En lysdiode i parkeringsradarknap‐
pen r viser at systemet er klart til
bruk.
Hvis r slås av innenfor en
tenningssyklus, deaktiveres parke‐
ringsradar foran. Hvis kjørehastighe‐
ten har vært over 25 km/t før dette,
aktiveres parkeringsradaren igjen når hastigheten faller til under 11 km/t.
Når systemet er deaktivert, slukker
lysdioden i knappen, og
Parkeringshjelp av vises i førerinfor‐
masjonen.
Indikasjon
Systemet advarer føreren med akus‐
tiske signaler mot mulige farlige
hindringer foran bilen i en avstand
opp til 80 cm og mot mulige farlige
hindringer bak bilen i en avstand opp
til 50 cm når et forovergir er aktivert,
eller opp til 1,5 meter når reversgiret
er aktivert.
Lydsignalene som høres inne i bilen på den aktuelle siden, avhenger av
hvilken side av bilen som er nærmest en hindring. Intervallene mellom
lydsignalene blir kortere etter hvert
som bilen nærmer seg hindringen.
Når avstanden er mindre enn ca.
30 cm, høres lyden kontinuerlig.
Avstanden til hindringer bak og foran
vises også med endringer i avstands‐
linjer i førerinformasjonen 3 112 eller
på informasjonsdisplayet 3 118,
avhengig av utstyrsvarianten.

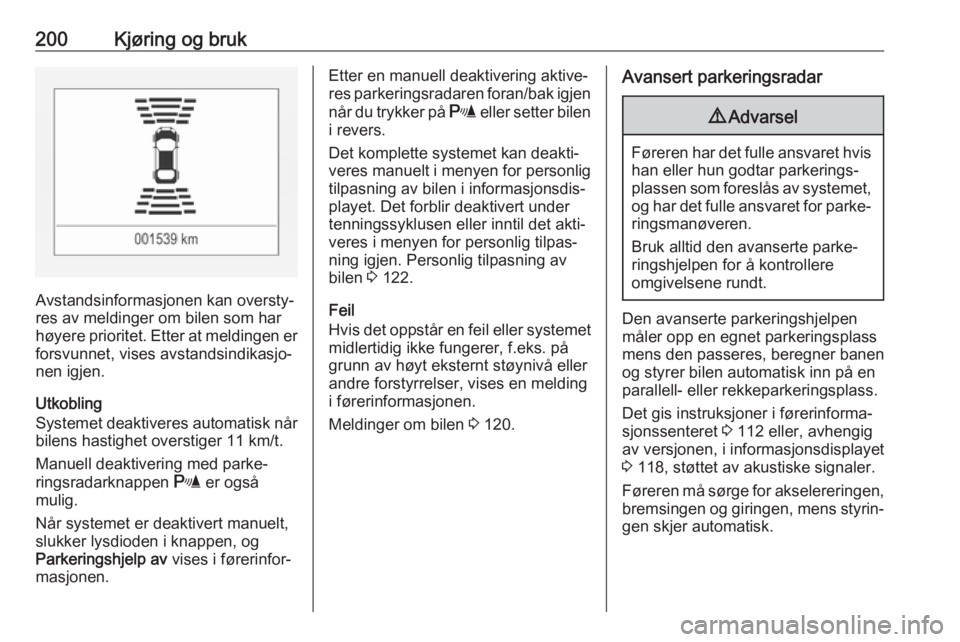

200Kjøring og bruk
Avstandsinformasjonen kan oversty‐
res av meldinger om bilen som har
høyere prioritet. Etter at meldingen er
forsvunnet, vises avstandsindikasjo‐
nen igjen.
Utkobling
Systemet deaktiveres automatisk når
bilens hastighet overstiger 11 km/t.
Manuell deaktivering med parke‐
ringsradarknappen r er også
mulig.
Når systemet er deaktivert manuelt,
slukker lysdioden i knappen, og
Parkeringshjelp av vises i førerinfor‐
masjonen.
Etter en manuell deaktivering aktive‐ res parkeringsradaren foran/bak igjen
når du trykker på r eller setter bilen
i revers.
Det komplette systemet kan deakti‐
veres manuelt i menyen for personlig
tilpasning av bilen i informasjonsdis‐
playet. Det forblir deaktivert under
tenningssyklusen eller inntil det akti‐
veres i menyen for personlig tilpas‐
ning igjen. Personlig tilpasning av
bilen 3 122.
Feil
Hvis det oppstår en feil eller systemet
midlertidig ikke fungerer, f.eks. på
grunn av høyt eksternt støynivå eller
andre forstyrrelser, vises en melding i førerinformasjonen.
Meldinger om bilen 3 120.Avansert parkeringsradar9 Advarsel
Føreren har det fulle ansvaret hvis
han eller hun godtar parkerings‐
plassen som foreslås av systemet, og har det fulle ansvaret for parke‐
ringsmanøveren.
Bruk alltid den avanserte parke‐
ringshjelpen for å kontrollere
omgivelsene rundt.
Den avanserte parkeringshjelpen
måler opp en egnet parkeringsplass
mens den passeres, beregner banen
og styrer bilen automatisk inn på en
parallell- eller rekkeparkeringsplass.
Det gis instruksjoner i førerinforma‐
sjonssenteret 3 112 eller, avhengig
av versjonen, i informasjonsdisplayet
3 118, støttet av akustiske signaler.
Føreren må sørge for akselereringen,
bremsingen og giringen, mens styrin‐
gen skjer automatisk.

Kjøring og bruk201
Lukeparkeringshjelpen kombineres
alltid med parkeringsradaren foran og bak. De to systemene bruker de
samme følerne i støtfangeren foran
og bak.
Systemet har seks ultrasoniske
parkeringsfølere i støtfangerne, både
bak og foran.
Aktivering av avansert
parkeringshjelp
Den avanserte parkeringshjelpen kan
bare aktiveres under kjøring forover.Systemet kobles inn med et kort trykk på ( mens du leter etter en parke‐
ringsplass.
Systemet registrerer og husker ti meter for parallellparkeringsplasser
eller seks meter for rekkeparkerings‐
plasser i parkeringsradarmodus.
Systemet kan bare aktiveres ved en
hastighet på opptil 30 km/t, og
systemet leter etter en parkerings‐
plass ved en hastighet på opptil
30 km/t.
Den maksimalt tillatte parallelle
avstanden mellom bilen og en rad med parkerte biler er 1,8 meter ved
parallellparkering og 2,5 meter ved
rekkeparkering.
FunksjonalitetSøkemodus for parkeringsplass, indi‐ kasjon i førerinformasjonssenteret
Velg parallell- eller rekkeparkerings‐
plass i førerinformasjonen ved å
trykke lenge på (.
Systemet er konfigurert til å finne
parkeringsplasser på passasjersiden
som standard. Slå på blinklyset på førersiden hvis du vil finne en parke‐
ringsplass på førersiden.

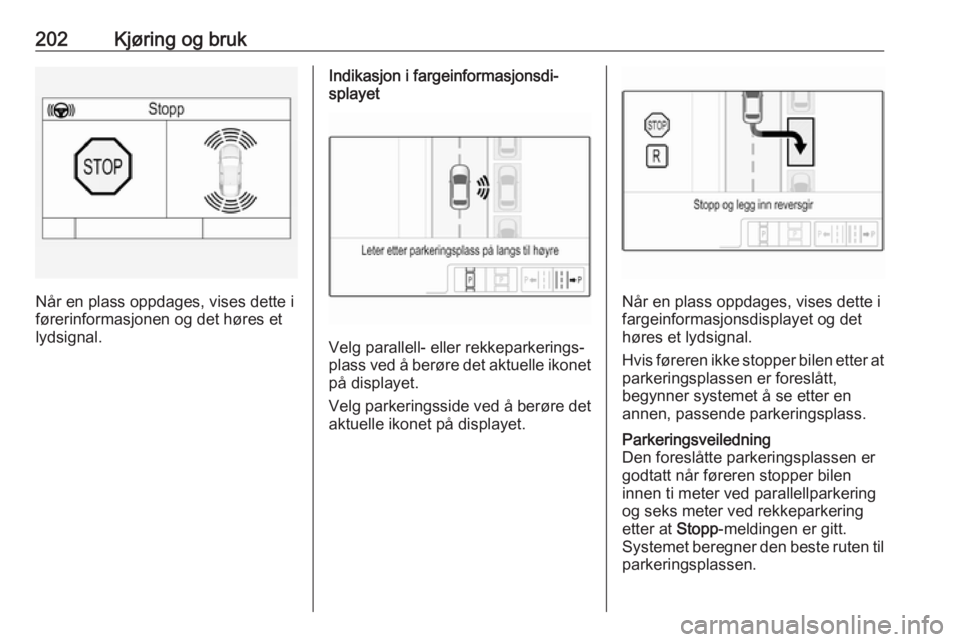

202Kjøring og bruk
Når en plass oppdages, vises dette i
førerinformasjonen og det høres et
lydsignal.
Indikasjon i fargeinformasjonsdi‐
splayet
Velg parallell- eller rekkeparkerings‐
plass ved å berøre det aktuelle ikonet på displayet.
Velg parkeringsside ved å berøre det
aktuelle ikonet på displayet.
Når en plass oppdages, vises dette i
fargeinformasjonsdisplayet og det
høres et lydsignal.
Hvis føreren ikke stopper bilen etter at
parkeringsplassen er foreslått,
begynner systemet å se etter en
annen, passende parkeringsplass.
Parkeringsveiledning
Den foreslåtte parkeringsplassen er
godtatt når føreren stopper bilen
innen ti meter ved parallellparkering
og seks meter ved rekkeparkering
etter at Stopp-meldingen er gitt.
Systemet beregner den beste ruten til
parkeringsplassen.

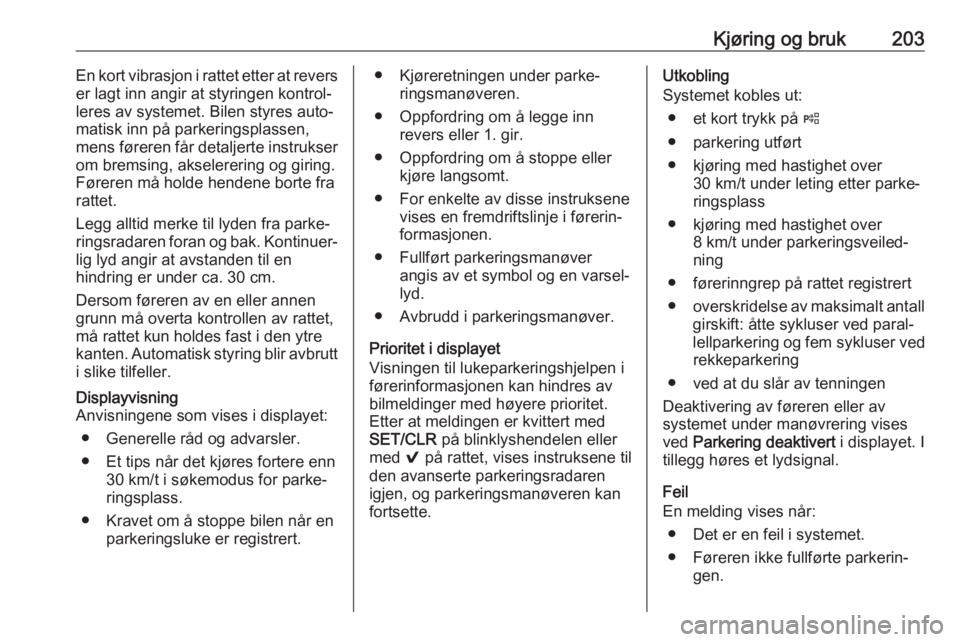

Kjøring og bruk203En kort vibrasjon i rattet etter at revers
er lagt inn angir at styringen kontrol‐
leres av systemet. Bilen styres auto‐
matisk inn på parkeringsplassen,
mens føreren får detaljerte instrukser
om bremsing, akselerering og giring.
Føreren må holde hendene borte fra
rattet.
Legg alltid merke til lyden fra parke‐
ringsradaren foran og bak. Kontinuer‐
lig lyd angir at avstanden til en
hindring er under ca. 30 cm.
Dersom føreren av en eller annen
grunn må overta kontrollen av rattet,
må rattet kun holdes fast i den ytre
kanten. Automatisk styring blir avbrutt i slike tilfeller.Displayvisning
Anvisningene som vises i displayet:
● Generelle råd og advarsler.
● Et tips når det kjøres fortere enn 30 km/t i søkemodus for parke‐
ringsplass.
● Kravet om å stoppe bilen når en parkeringsluke er registrert.● Kjøreretningen under parke‐ringsmanøveren.
● Oppfordring om å legge inn revers eller 1. gir.
● Oppfordring om å stoppe eller kjøre langsomt.
● For enkelte av disse instruksene vises en fremdriftslinje i førerin‐
formasjonen.
● Fullført parkeringsmanøver angis av et symbol og en varsel‐
lyd.
● Avbrudd i parkeringsmanøver.
Prioritet i displayet
Visningen til lukeparkeringshjelpen i
førerinformasjonen kan hindres av
bilmeldinger med høyere prioritet.
Etter at meldingen er kvittert med
SET/CLR på blinklyshendelen eller
med 9 på rattet, vises instruksene til
den avanserte parkeringsradaren
igjen, og parkeringsmanøveren kan fortsette.Utkobling
Systemet kobles ut:
● et kort trykk på (
● parkering utført
● kjøring med hastighet over 30 km/t under leting etter parke‐
ringsplass
● kjøring med hastighet over 8 km/t under parkeringsveiled‐
ning
● førerinngrep på rattet registrert ● overskridelse av maksimalt antall
girskift: åtte sykluser ved paral‐
lellparkering og fem sykluser ved
rekkeparkering
● ved at du slår av tenningen
Deaktivering av føreren eller av
systemet under manøvrering vises
ved Parkering deaktivert i displayet. I
tillegg høres et lydsignal.
Feil
En melding vises når:
● Det er en feil i systemet.
● Føreren ikke fullførte parkerin‐ gen.

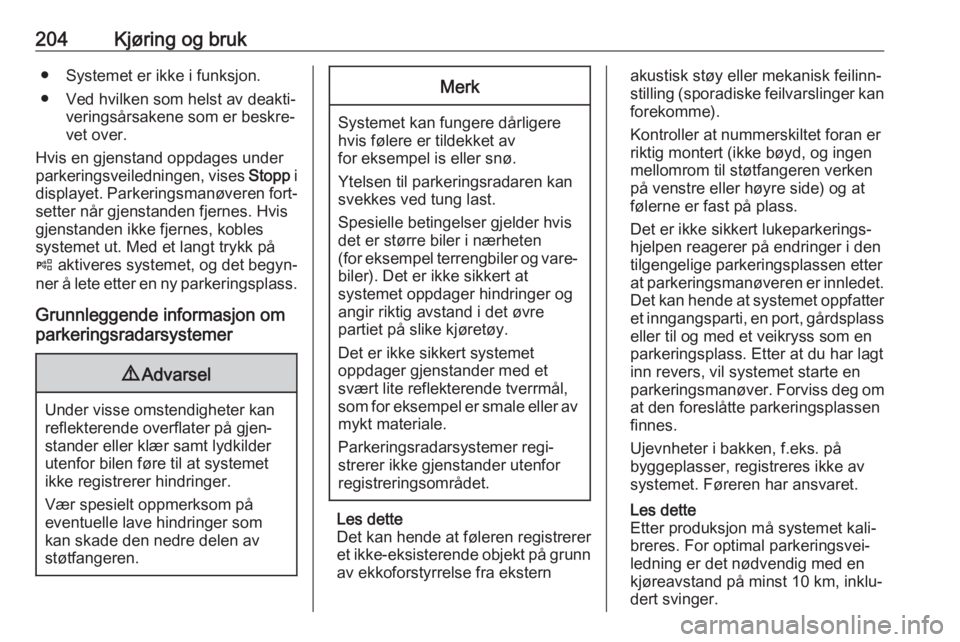

204Kjøring og bruk● Systemet er ikke i funksjon.
● Ved hvilken som helst av deakti‐ veringsårsakene som er beskre‐
vet over.
Hvis en gjenstand oppdages under
parkeringsveiledningen, vises Stopp i
displayet. Parkeringsmanøveren fort‐ setter når gjenstanden fjernes. Hvis
gjenstanden ikke fjernes, kobles
systemet ut. Med et langt trykk på
( aktiveres systemet, og det begyn‐
ner å lete etter en ny parkeringsplass.
Grunnleggende informasjon om
parkeringsradarsystemer9 Advarsel
Under visse omstendigheter kan
reflekterende overflater på gjen‐
stander eller klær samt lydkilder
utenfor bilen føre til at systemet
ikke registrerer hindringer.
Vær spesielt oppmerksom på
eventuelle lave hindringer som
kan skade den nedre delen av
støtfangeren.
Merk
Systemet kan fungere dårligere
hvis følere er tildekket av
for eksempel is eller snø.
Ytelsen til parkeringsradaren kan
svekkes ved tung last.
Spesielle betingelser gjelder hvis
det er større biler i nærheten
( for eksempel terrengbiler og vare‐
biler). Det er ikke sikkert at
systemet oppdager hindringer og
angir riktig avstand i det øvre
partiet på slike kjøretøy.
Det er ikke sikkert systemet
oppdager gjenstander med et
svært lite reflekterende tverrmål, som for eksempel er smale eller av
mykt materiale.
Parkeringsradarsystemer regi‐ strerer ikke gjenstander utenfor
registreringsområdet.
Les dette
Det kan hende at føleren registrerer
et ikke-eksisterende objekt på grunn
av ekkoforstyrrelse fra ekstern
akustisk støy eller mekanisk feilinn‐
stilling (sporadiske feilvarslinger kan forekomme).
Kontroller at nummerskiltet foran er riktig montert (ikke bøyd, og ingen
mellomrom til støtfangeren verken
på venstre eller høyre side) og at
følerne er fast på plass.
Det er ikke sikkert lukeparkerings‐ hjelpen reagerer på endringer i den
tilgengelige parkeringsplassen etter
at parkeringsmanøveren er innledet.
Det kan hende at systemet oppfatter et inngangsparti, en port, gårdsplasseller til og med et veikryss som en
parkeringsplass. Etter at du har lagt
inn revers, vil systemet starte en
parkeringsmanøver. Forviss deg om
at den foreslåtte parkeringsplassen
finnes.
Ujevnheter i bakken, f.eks. på
byggeplasser, registreres ikke av systemet. Føreren har ansvaret.
Les dette
Etter produksjon må systemet kali‐ breres. For optimal parkeringsvei‐
ledning er det nødvendig med en
kjøreavstand på minst 10 km, inklu‐
dert svinger.

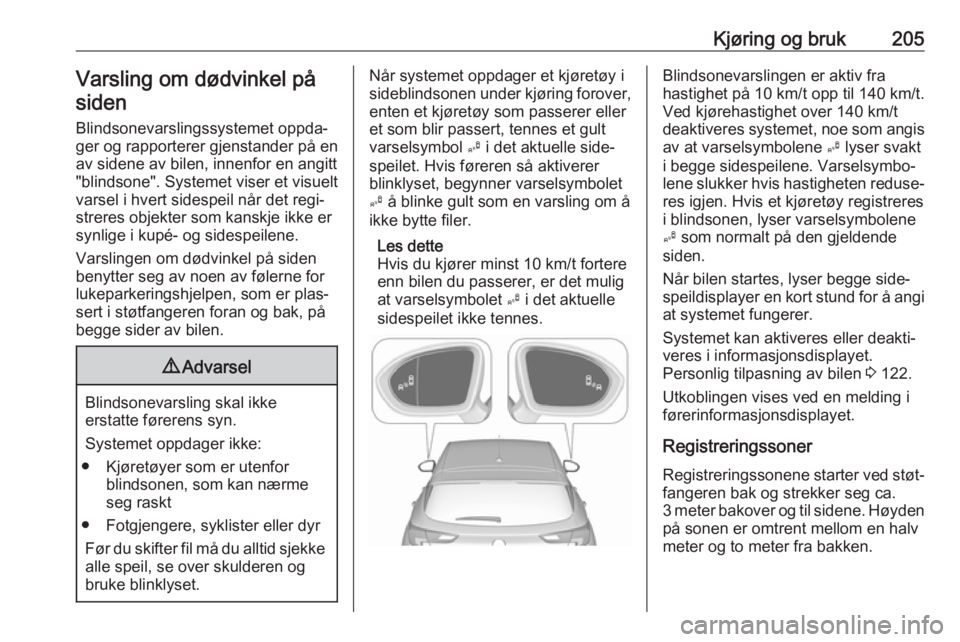

Kjøring og bruk205Varsling om dødvinkel påsiden
Blindsonevarslingssystemet oppda‐
ger og rapporterer gjenstander på en
av sidene av bilen, innenfor en angitt
"blindsone". Systemet viser et visuelt
varsel i hvert sidespeil når det regi‐
streres objekter som kanskje ikke er
synlige i kupé- og sidespeilene.
Varslingen om dødvinkel på siden
benytter seg av noen av følerne for lukeparkeringshjelpen, som er plas‐
sert i støtfangeren foran og bak, på
begge sider av bilen.9 Advarsel
Blindsonevarsling skal ikke
erstatte førerens syn.
Systemet oppdager ikke:
● Kjøretøyer som er utenfor blindsonen, som kan nærme
seg raskt
● Fotgjengere, syklister eller dyr
Før du skifter fil må du alltid sjekkealle speil, se over skulderen og
bruke blinklyset.
Når systemet oppdager et kjøretøy i sideblindsonen under kjøring forover,
enten et kjøretøy som passerer eller
et som blir passert, tennes et gult
varselsymbol B i det aktuelle side‐
speilet. Hvis føreren så aktiverer
blinklyset, begynner varselsymbolet
B å blinke gult som en varsling om å
ikke bytte filer.
Les dette
Hvis du kjører minst 10 km/t fortere
enn bilen du passerer, er det mulig
at varselsymbolet B i det aktuelle
sidespeilet ikke tennes.Blindsonevarslingen er aktiv fra
hastighet på 10 km/t opp til 140 km/t.
Ved kjørehastighet over 140 km/t
deaktiveres systemet, noe som angis
av at varselsymbolene B lyser svakt
i begge sidespeilene. Varselsymbo‐
lene slukker hvis hastigheten reduse‐ res igjen. Hvis et kjøretøy registreres
i blindsonen, lyser varselsymbolene
B som normalt på den gjeldende
siden.
Når bilen startes, lyser begge side‐
speildisplayer en kort stund for å angi
at systemet fungerer.
Systemet kan aktiveres eller deakti‐
veres i informasjonsdisplayet.
Personlig tilpasning av bilen 3 122.
Utkoblingen vises ved en melding i
førerinformasjonsdisplayet.
Registreringssoner Registreringssonene starter ved støt‐
fangeren bak og strekker seg ca.
3 meter bakover og til sidene. Høyden
på sonen er omtrent mellom en halv
meter og to meter fra bakken.

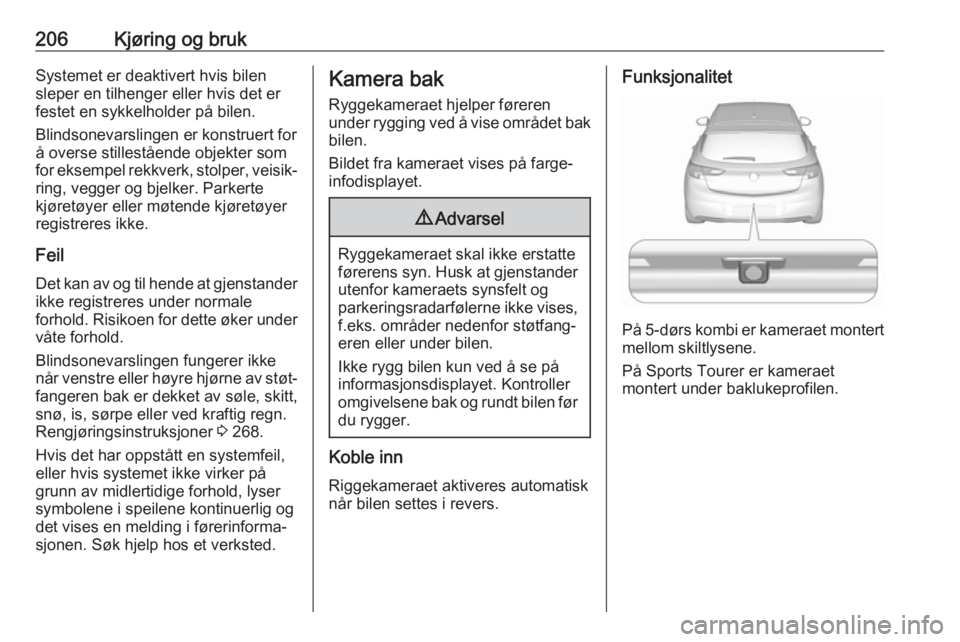

206Kjøring og brukSystemet er deaktivert hvis bilensleper en tilhenger eller hvis det er
festet en sykkelholder på bilen.
Blindsonevarslingen er konstruert for
å overse stillestående objekter som
for eksempel rekkverk, stolper, veisik‐
ring, vegger og bjelker. Parkerte
kjøretøyer eller møtende kjøretøyer
registreres ikke.
Feil
Det kan av og til hende at gjenstander ikke registreres under normale
forhold. Risikoen for dette øker under
våte forhold.
Blindsonevarslingen fungerer ikke når venstre eller høyre hjørne av støt‐ fangeren bak er dekket av søle, skitt,
snø, is, sørpe eller ved kraftig regn. Rengjøringsinstruksjoner 3 268.
Hvis det har oppstått en systemfeil, eller hvis systemet ikke virker på
grunn av midlertidige forhold, lyser
symbolene i speilene kontinuerlig og
det vises en melding i førerinforma‐
sjonen. Søk hjelp hos et verksted.Kamera bak
Ryggekameraet hjelper føreren
under rygging ved å vise området bak
bilen.
Bildet fra kameraet vises på farge-
infodisplayet.9 Advarsel
Ryggekameraet skal ikke erstatte
førerens syn. Husk at gjenstander utenfor kameraets synsfelt og
parkeringsradarfølerne ikke vises, f.eks. områder nedenfor støtfang‐
eren eller under bilen.
Ikke rygg bilen kun ved å se på
informasjonsdisplayet. Kontroller
omgivelsene bak og rundt bilen før du rygger.
Koble inn
Riggekameraet aktiveres automatisk
når bilen settes i revers.
Funksjonalitet
På 5-dørs kombi er kameraet montert mellom skiltlysene.
På Sports Tourer er kameraet
montert under baklukeprofilen.

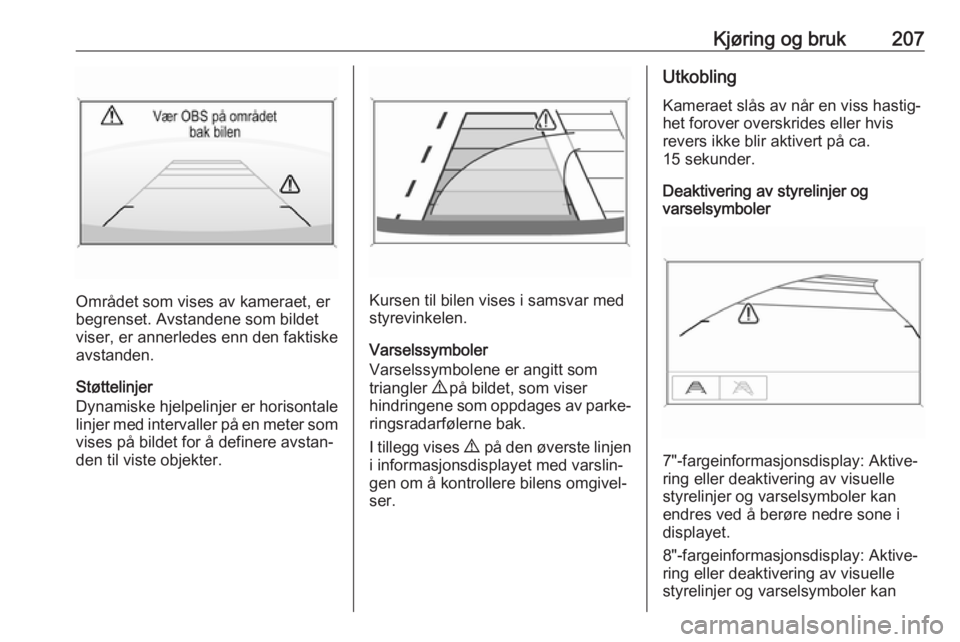

Kjøring og bruk207
Området som vises av kameraet, er
begrenset. Avstandene som bildet
viser, er annerledes enn den faktiske
avstanden.
Støttelinjer
Dynamiske hjelpelinjer er horisontale linjer med intervaller på en meter som
vises på bildet for å definere avstan‐
den til viste objekter.Kursen til bilen vises i samsvar med
styrevinkelen.
Varselssymboler
Varselssymbolene er angitt som
triangler 9 på bildet, som viser
hindringene som oppdages av parke‐ ringsradarfølerne bak.
I tillegg vises 9 på den øverste linjen
i informasjonsdisplayet med varslin‐
gen om å kontrollere bilens omgivel‐
ser.
Utkobling
Kameraet slås av når en viss hastig‐
het forover overskrides eller hvis
revers ikke blir aktivert på ca.
15 sekunder.
Deaktivering av styrelinjer og
varselsymboler
7"-fargeinformasjonsdisplay: Aktive‐
ring eller deaktivering av visuelle
styrelinjer og varselsymboler kan
endres ved å berøre nedre sone i
displayet.
8"-fargeinformasjonsdisplay: Aktive‐
ring eller deaktivering av visuelle
styrelinjer og varselsymboler kan

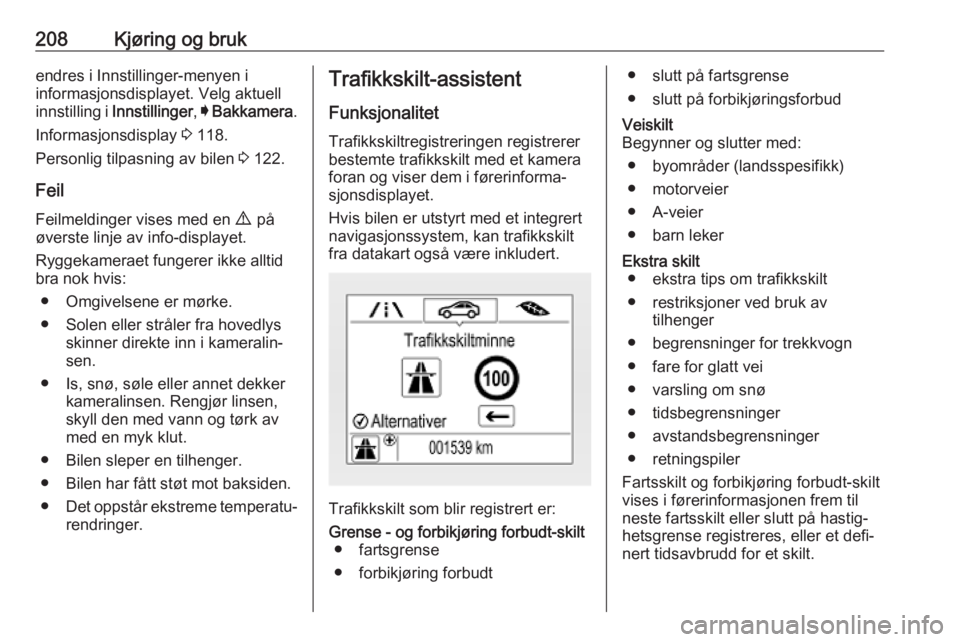

208Kjøring og brukendres i Innstillinger-menyen i
informasjonsdisplayet. Velg aktuell
innstilling i Innstillinger , I Bakkamera .
Informasjonsdisplay 3 118.
Personlig tilpasning av bilen 3 122.
Feil
Feilmeldinger vises med en 9 på
øverste linje av info-displayet.
Ryggekameraet fungerer ikke alltid
bra nok hvis:
● Omgivelsene er mørke.
● Solen eller stråler fra hovedlys skinner direkte inn i kameralin‐
sen.
● Is, snø, søle eller annet dekker kameralinsen. Rengjør linsen,
skyll den med vann og tørk av
med en myk klut.
● Bilen sleper en tilhenger.
● Bilen har fått støt mot baksiden.
● Det oppstår ekstreme temperatu‐
rendringer.Trafikkskilt-assistent
Funksjonalitet Trafikkskiltregistreringen registrerer
bestemte trafikkskilt med et kamera
foran og viser dem i førerinforma‐
sjonsdisplayet.
Hvis bilen er utstyrt med et integrert
navigasjonssystem, kan trafikkskilt
fra datakart også være inkludert.
Trafikkskilt som blir registrert er:
Grense - og forbikjøring forbudt-skilt ● fartsgrense
● forbikjøring forbudt● slutt på fartsgrense
● slutt på forbikjøringsforbudVeiskilt
Begynner og slutter med:
● byområder (landsspesifikk)
● motorveier
● A-veier
● barn lekerEkstra skilt ● ekstra tips om trafikkskilt
● restriksjoner ved bruk av tilhenger
● begrensninger for trekkvogn ● fare for glatt vei
● varsling om snø
● tidsbegrensninger
● avstandsbegrensninger
● retningspiler
Fartsskilt og forbikjøring forbudt-skilt
vises i førerinformasjonen frem til
neste fartsskilt eller slutt på hastig‐
hetsgrense registreres, eller et defi‐
nert tidsavbrudd for et skilt.
