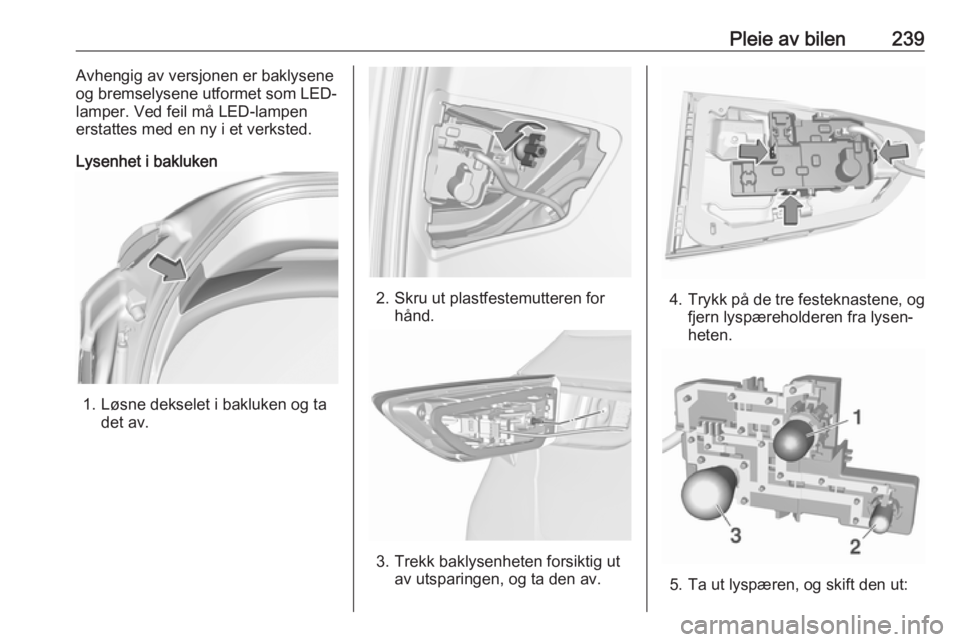

Pleie av bilen239Avhengig av versjonen er baklysene
og bremselysene utformet som LED-
lamper. Ved feil må LED-lampen
erstattes med en ny i et verksted.
Lysenhet i bakluken
1. Løsne dekselet i bakluken og ta det av.
2. Skru ut plastfestemutteren forhånd.
3. Trekk baklysenheten forsiktig ut av utsparingen, og ta den av.
4.Trykk på de tre festeknastene, og
fjern lyspæreholderen fra lysen‐
heten.
5. Ta ut lyspæren, og skift den ut:

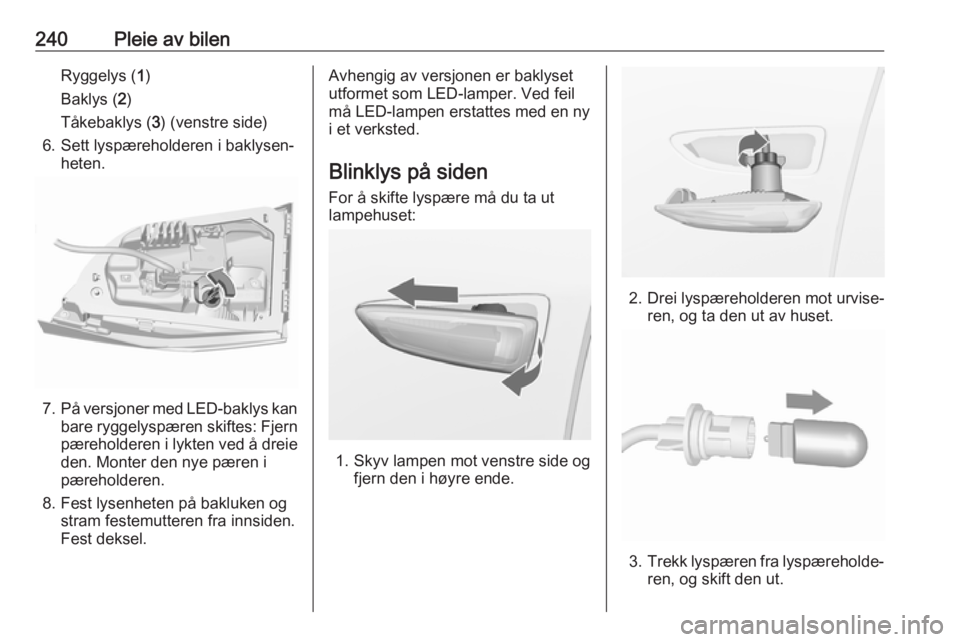

240Pleie av bilenRyggelys (1)
Baklys ( 2)
Tåkebaklys ( 3) (venstre side)
6. Sett lyspæreholderen i baklysen‐ heten.
7.På versjoner med LED-baklys kan
bare ryggelyspæren skiftes: Fjern pæreholderen i lykten ved å dreie
den. Monter den nye pæren i
pæreholderen.
8. Fest lysenheten på bakluken og stram festemutteren fra innsiden.
Fest deksel.
Avhengig av versjonen er baklyset
utformet som LED-lamper. Ved feil må LED-lampen erstattes med en ny
i et verksted.
Blinklys på siden For å skifte lyspære må du ta ut
lampehuset:
1. Skyv lampen mot venstre side og fjern den i høyre ende.
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.

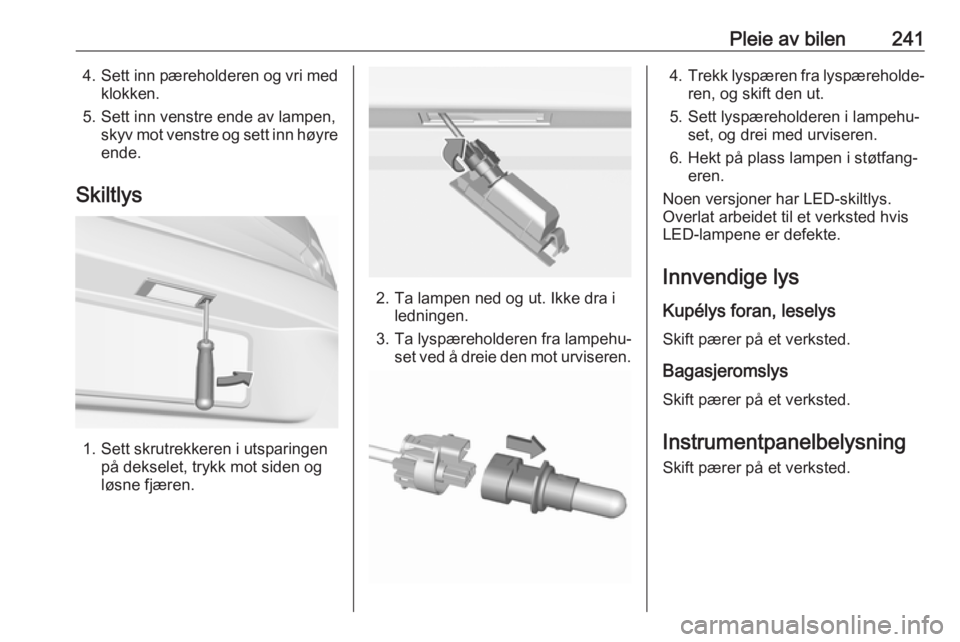

Pleie av bilen2414.Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren.
2. Ta lampen ned og ut. Ikke dra i ledningen.
3. Ta lyspæreholderen fra lampehu‐ set ved å dreie den mot urviseren.
4.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
5. Sett lyspæreholderen i lampehu‐ set, og drei med urviseren.
6. Hekt på plass lampen i støtfang‐ eren.
Noen versjoner har LED-skiltlys. Overlat arbeidet til et verksted hvis
LED-lampene er defekte.
Innvendige lys
Kupélys foran, leselys Skift pærer på et verksted.
Bagasjeromslys Skift pærer på et verksted.
Instrumentpanelbelysning
Skift pærer på et verksted.

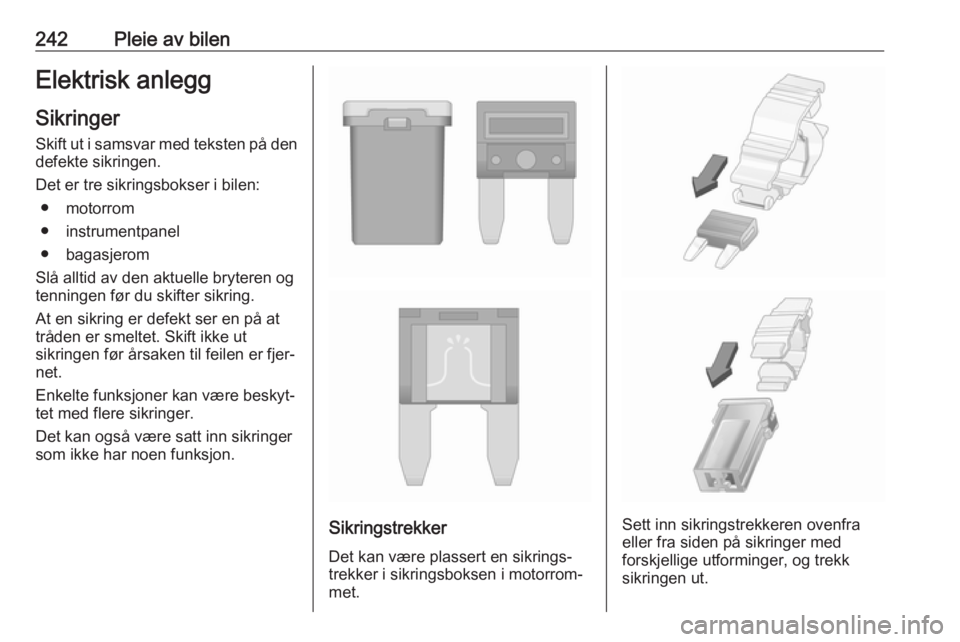

242Pleie av bilenElektrisk anleggSikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er tre sikringsbokser i bilen: ● motorrom
● instrumentpanel
● bagasjerom
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
At en sikring er defekt ser en på at
tråden er smeltet. Skift ikke ut
sikringen før årsaken til feilen er fjer‐
net.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.Sett inn sikringstrekkeren ovenfra
eller fra siden på sikringer med
forskjellige utforminger, og trekk
sikringen ut.

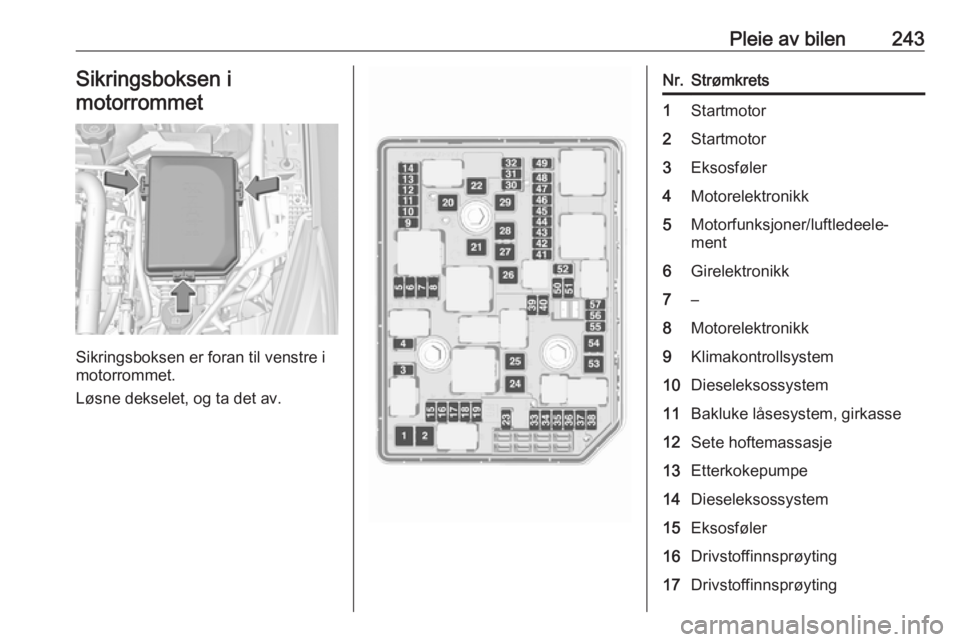

Pleie av bilen243Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og ta det av.
Nr.Strømkrets1Startmotor2Startmotor3Eksosføler4Motorelektronikk5Motorfunksjoner/luftledeele‐
ment6Girelektronikk7–8Motorelektronikk9Klimakontrollsystem10Dieseleksossystem11Bakluke låsesystem, girkasse12Sete hoftemassasje13Etterkokepumpe14Dieseleksossystem15Eksosføler16Drivstoffinnsprøyting17Drivstoffinnsprøyting

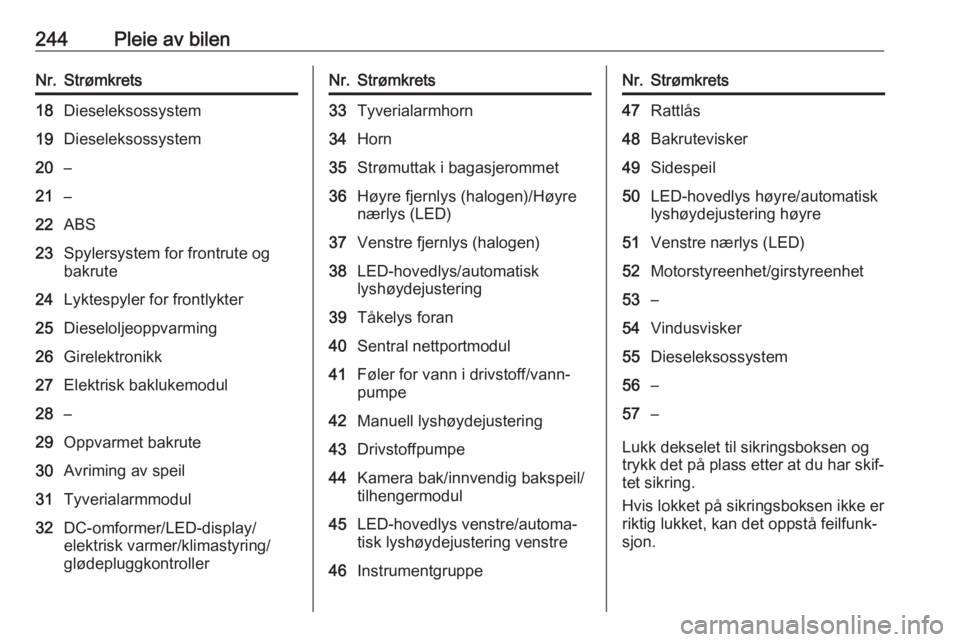

244Pleie av bilenNr.Strømkrets18Dieseleksossystem19Dieseleksossystem20–21–22ABS23Spylersystem for frontrute og
bakrute24Lyktespyler for frontlykter25Dieseloljeoppvarming26Girelektronikk27Elektrisk baklukemodul28–29Oppvarmet bakrute30Avriming av speil31Tyverialarmmodul32DC-omformer/LED-display/
elektrisk varmer/klimastyring/
glødepluggkontrollerNr.Strømkrets33Tyverialarmhorn34Horn35Strømuttak i bagasjerommet36Høyre fjernlys (halogen)/Høyre
nærlys (LED)37Venstre fjernlys (halogen)38LED-hovedlys/automatisk
lyshøydejustering39Tåkelys foran40Sentral nettportmodul41Føler for vann i drivstoff/vann‐
pumpe42Manuell lyshøydejustering43Drivstoffpumpe44Kamera bak/innvendig bakspeil/
tilhengermodul45LED-hovedlys venstre/automa‐
tisk lyshøydejustering venstre46InstrumentgruppeNr.Strømkrets47Rattlås48Bakrutevisker49Sidespeil50LED-hovedlys høyre/automatisk
lyshøydejustering høyre51Venstre nærlys (LED)52Motorstyreenhet/girstyreenhet53–54Vindusvisker55Dieseleksossystem56–57–
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.

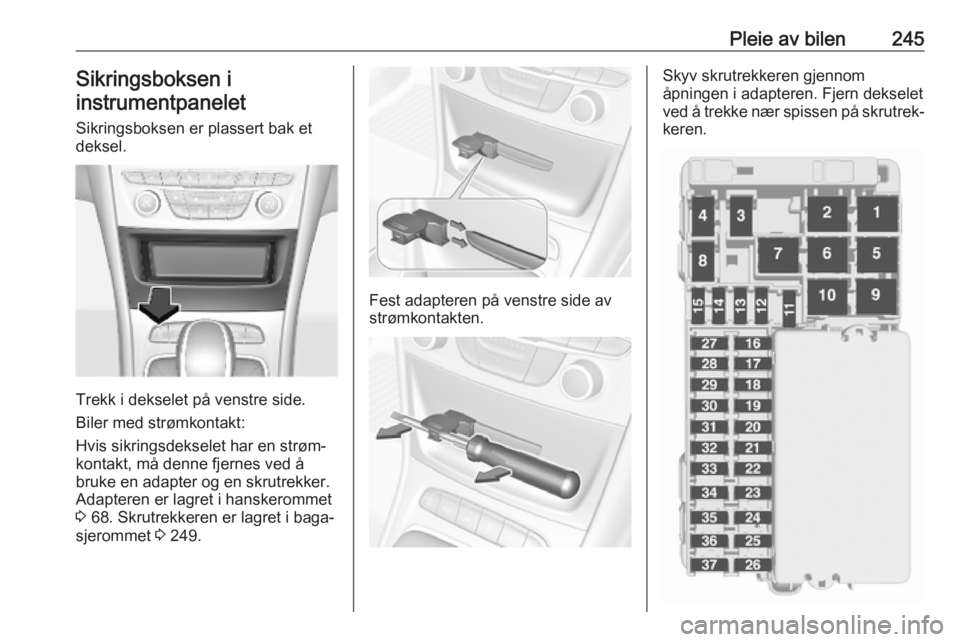

Pleie av bilen245Sikringsboksen i
instrumentpanelet
Sikringsboksen er plassert bak et
deksel.
Trekk i dekselet på venstre side.
Biler med strømkontakt:
Hvis sikringsdekselet har en strøm‐
kontakt, må denne fjernes ved å
bruke en adapter og en skrutrekker.
Adapteren er lagret i hanskerommet
3 68. Skrutrekkeren er lagret i baga‐
sjerommet 3 249.
Fest adapteren på venstre side av
strømkontakten.
Skyv skrutrekkeren gjennom
åpningen i adapteren. Fjern dekselet
ved å trekke nær spissen på skrutrek‐
keren.

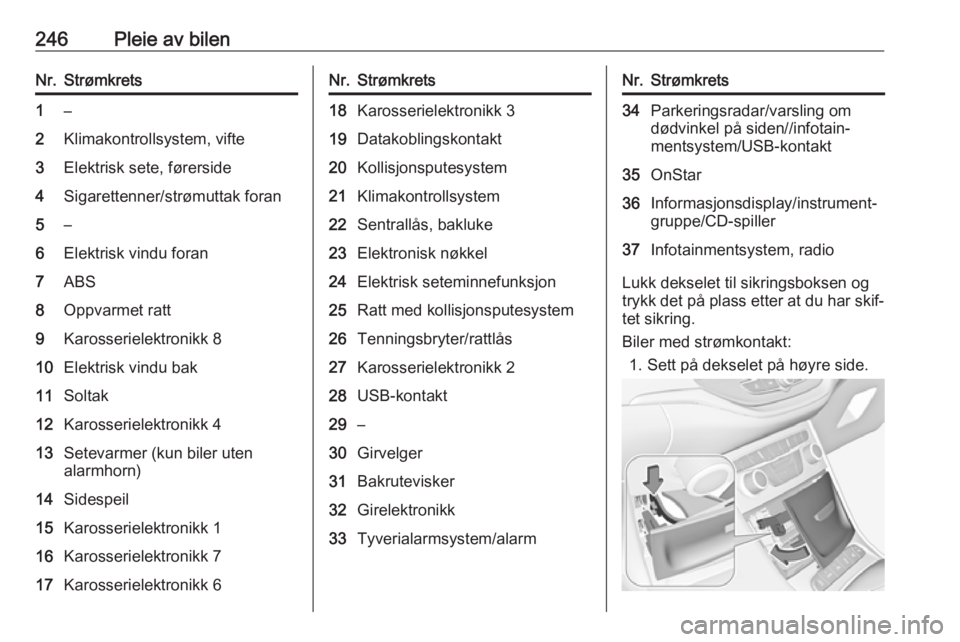

246Pleie av bilenNr.Strømkrets1–2Klimakontrollsystem, vifte3Elektrisk sete, førerside4Sigarettenner/strømuttak foran5–6Elektrisk vindu foran7ABS8Oppvarmet ratt9Karosserielektronikk 810Elektrisk vindu bak11Soltak12Karosserielektronikk 413Setevarmer (kun biler uten
alarmhorn)14Sidespeil15Karosserielektronikk 116Karosserielektronikk 717Karosserielektronikk 6Nr.Strømkrets18Karosserielektronikk 319Datakoblingskontakt20Kollisjonsputesystem21Klimakontrollsystem22Sentrallås, bakluke23Elektronisk nøkkel24Elektrisk seteminnefunksjon25Ratt med kollisjonsputesystem26Tenningsbryter/rattlås27Karosserielektronikk 228USB-kontakt29–30Girvelger31Bakrutevisker32Girelektronikk33Tyverialarmsystem/alarmNr.Strømkrets34Parkeringsradar/varsling om
dødvinkel på siden//infotain‐
mentsystem/USB-kontakt35OnStar36Informasjonsdisplay/instrument‐
gruppe/CD-spiller37Infotainmentsystem, radio
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Biler med strømkontakt: 1. Sett på dekselet på høyre side.

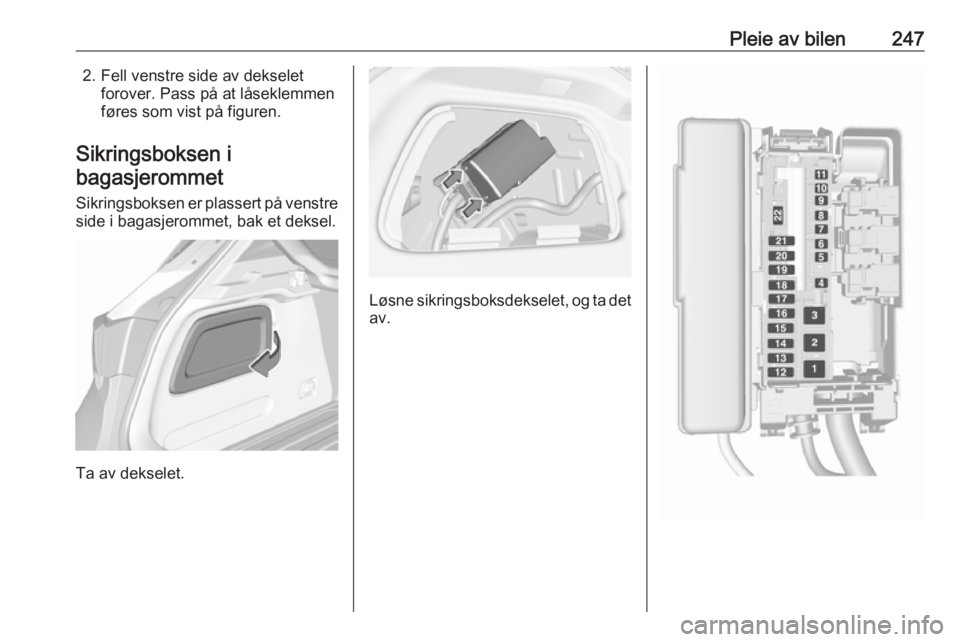

Pleie av bilen2472. Fell venstre side av dekseletforover. Pass på at låseklemmen
føres som vist på figuren.
Sikringsboksen i bagasjerommet
Sikringsboksen er plassert på venstre
side i bagasjerommet, bak et deksel.
Ta av dekselet.
Løsne sikringsboksdekselet, og ta det av.

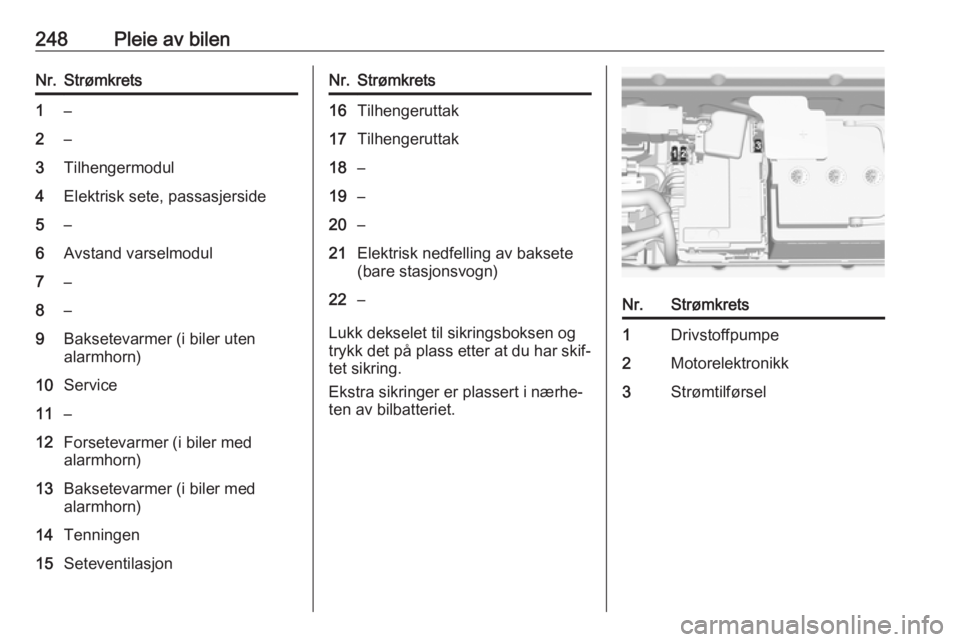

248Pleie av bilenNr.Strømkrets1–2–3Tilhengermodul4Elektrisk sete, passasjerside5–6Avstand varselmodul7–8–9Baksetevarmer (i biler uten
alarmhorn)10Service11–12Forsetevarmer (i biler med
alarmhorn)13Baksetevarmer (i biler med
alarmhorn)14Tenningen15SeteventilasjonNr.Strømkrets16Tilhengeruttak17Tilhengeruttak18–19–20–21Elektrisk nedfelling av baksete
(bare stasjonsvogn)22–
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Ekstra sikringer er plassert i nærhe‐
ten av bilbatteriet.
Nr.Strømkrets1Drivstoffpumpe2Motorelektronikk3Strømtilførsel
