OPEL ASTRA K 2018.75 Instruktionsbok

Bilvård249Elsystem
Säkringar
Utför bytet enligt texten på den
defekta säkringen.
Det finns tre säkringshållare i bilen: ● motorrum
● instrumentpanel
● lastrum
Innan en säkring byts ut, koppla från strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av. Byt inte säkri‐
ngen förrän orsaken till felet har
åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg försäkringar i säkringshållaren i motor‐rummet.Stick på utdragningsverktyget
uppifrån eller från sidan på de olika
utförandena av säkringar och dra ut
säkringen.

250BilvårdSäkringscentral, motorrum
Säkringshållaren är placerad framtill imotorrummet.
Lossa luckan och ta bort den.
NrStrömkrets1Startmotor2Startmotor3Avgassensor4Motorstyrenhet5Motorfunktioner/Aeroshutter6Växellådsstyrenhet7–8Motorstyrenhet9Klimatiseringsautomatik10Dieselavgassystem11Bakluckans låssystem, växel‐
låda12Ländryggsmassage i sätet13Efterförångningspump14Dieselavgassystem15Avgassensor16Bränsleinsprutning17Bränsleinsprutning

Bilvård251NrStrömkrets18Dieselavgassystem19Dieselavgassystem20–21–22ABS23Spolarsystem för vindrutan och
bakrutan24Strålkastarspolare25Dieselbränsleuppvärmning26Växellådsstyrenhet27Elektrisk baklucksmodul28–29Bakruteuppvärmning30Spegelavfrostning31Stöldvarningsenhet32Likspänningstransformator/LED-
display/elektrisk värmare/klimat‐ reglering/glödstiftsstyrenhetNrStrömkrets33Stöldlarm34Signalhorn35Eluttag lastutrymme36Höger helljus (halogen)/höger
halvljus (LED)37Vänster helljus (halogen)38LED-strålkastare/automatisk
räckviddsinställning för strålkas‐
tare39Dimljus fram40Central Gateway Module41Vatten i bränslesensorn/vatten‐
pump42Manuell strålkastarinställning43Bränslepump44Backkamera/invändig back‐
spegel/släpvagnsmodul45Vänster LED-strålkastare/auto‐
matisk räckviddsinställning för
vänster strålkastareNrStrömkrets46Instrumentgrupp47Rattlås48Bakre torkare49Ytterbackspegel50Höger LED-strålkastare/auto‐
matisk räckviddsinställning för
höger strålkastare51Vänster halvljus (LED)52Motorstyrenhet/växellådsstyr‐
enhet53–54Vindrutetorkare55Dieselavgassystem56–57–
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.

252BilvårdOm säkringshållarens lock inte är
ordentligt stängt kan funktionsfel
inträffa.

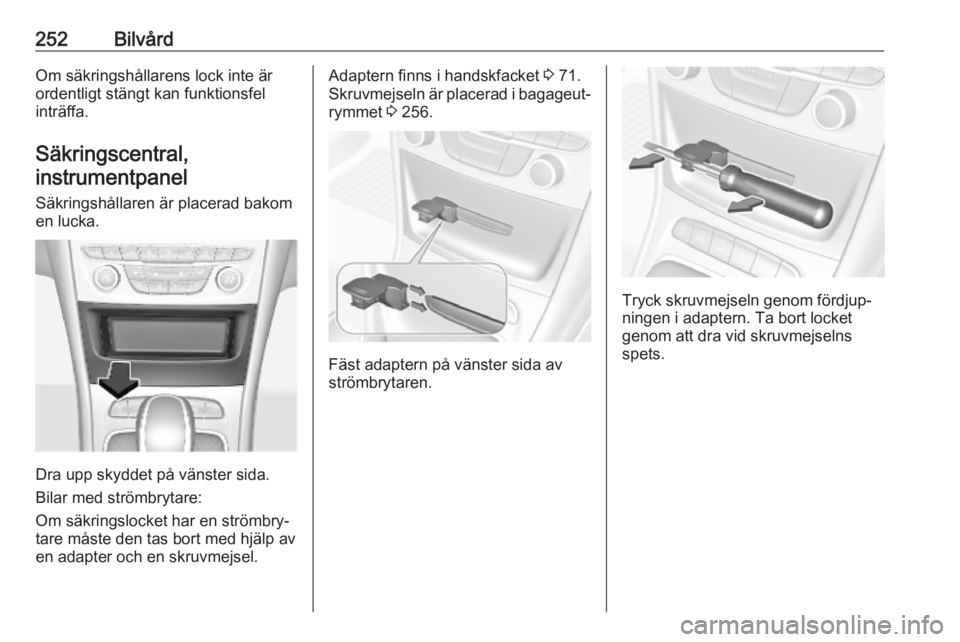

Säkringscentral,instrumentpanel
Säkringshållaren är placerad bakom
en lucka.
Dra upp skyddet på vänster sida.
Bilar med strömbrytare:
Om säkringslocket har en strömbry‐
tare måste den tas bort med hjälp av en adapter och en skruvmejsel.
Adaptern finns i handskfacket 3 71.
Skruvmejseln är placerad i bagageut‐ rymmet 3 256.
Fäst adaptern på vänster sida av
strömbrytaren.
Tryck skruvmejseln genom fördjup‐ ningen i adaptern. Ta bort locket
genom att dra vid skruvmejselns
spets.

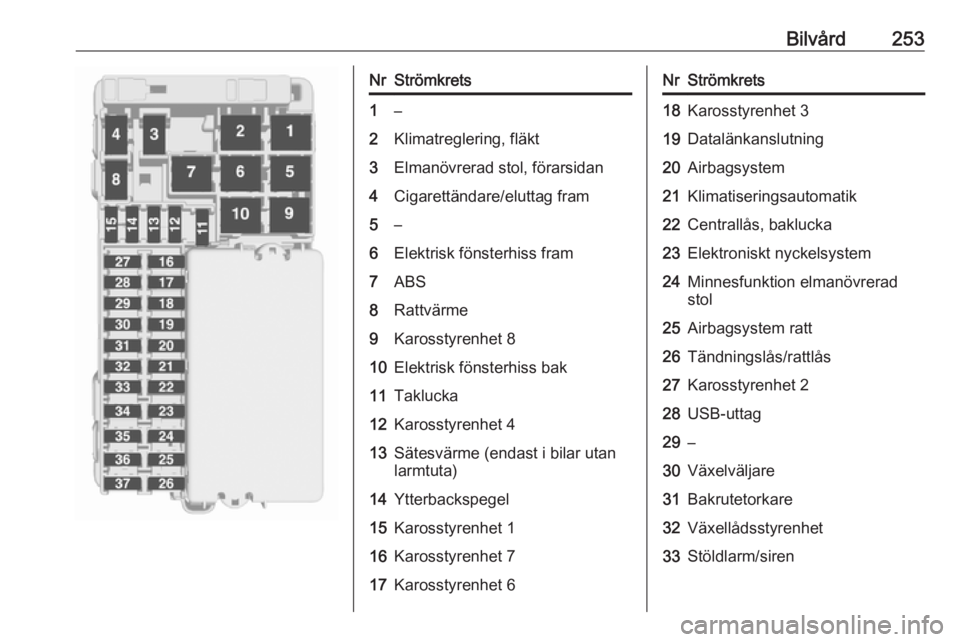

Bilvård253NrStrömkrets1–2Klimatreglering, fläkt3Elmanövrerad stol, förarsidan4Cigarettändare/eluttag fram5–6Elektrisk fönsterhiss fram7ABS8Rattvärme9Karosstyrenhet 810Elektrisk fönsterhiss bak11Taklucka12Karosstyrenhet 413Sätesvärme (endast i bilar utan
larmtuta)14Ytterbackspegel15Karosstyrenhet 116Karosstyrenhet 717Karosstyrenhet 6NrStrömkrets18Karosstyrenhet 319Datalänkanslutning20Airbagsystem21Klimatiseringsautomatik22Centrallås, baklucka23Elektroniskt nyckelsystem24Minnesfunktion elmanövrerad
stol25Airbagsystem ratt26Tändningslås/rattlås27Karosstyrenhet 228USB-uttag29–30Växelväljare31Bakrutetorkare32Växellådsstyrenhet33Stöldlarm/siren

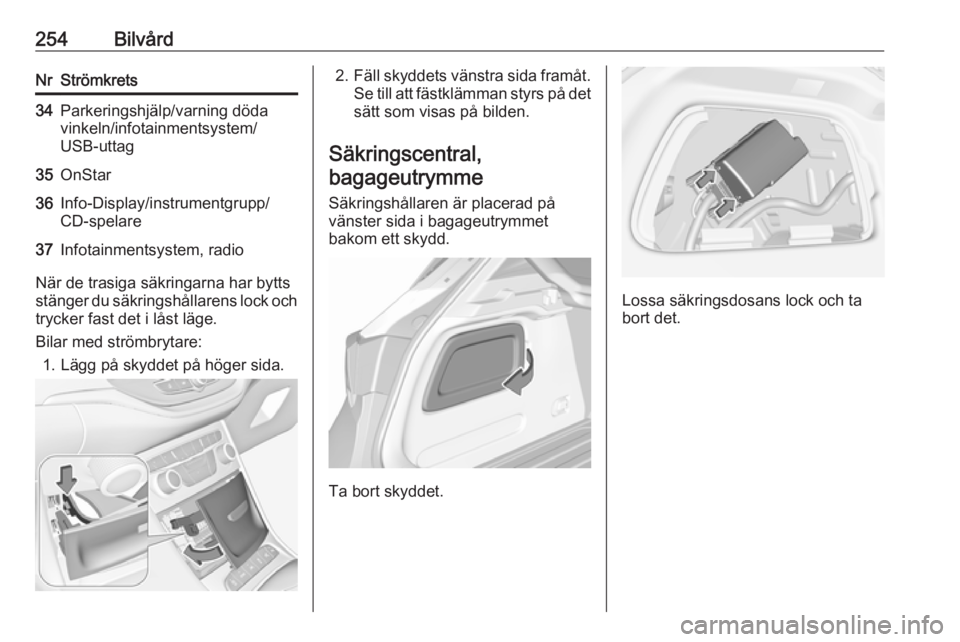

254BilvårdNrStrömkrets34Parkeringshjälp/varning döda
vinkeln/infotainmentsystem/
USB-uttag35OnStar36Info-Display/instrumentgrupp/
CD-spelare37Infotainmentsystem, radio
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och
trycker fast det i låst läge.
Bilar med strömbrytare: 1. Lägg på skyddet på höger sida.
2. Fäll skyddets vänstra sida framåt.
Se till att fästklämman styrs på det sätt som visas på bilden.
Säkringscentral, bagageutrymme
Säkringshållaren är placerad på
vänster sida i bagageutrymmet
bakom ett skydd.
Ta bort skyddet.
Lossa säkringsdosans lock och ta
bort det.

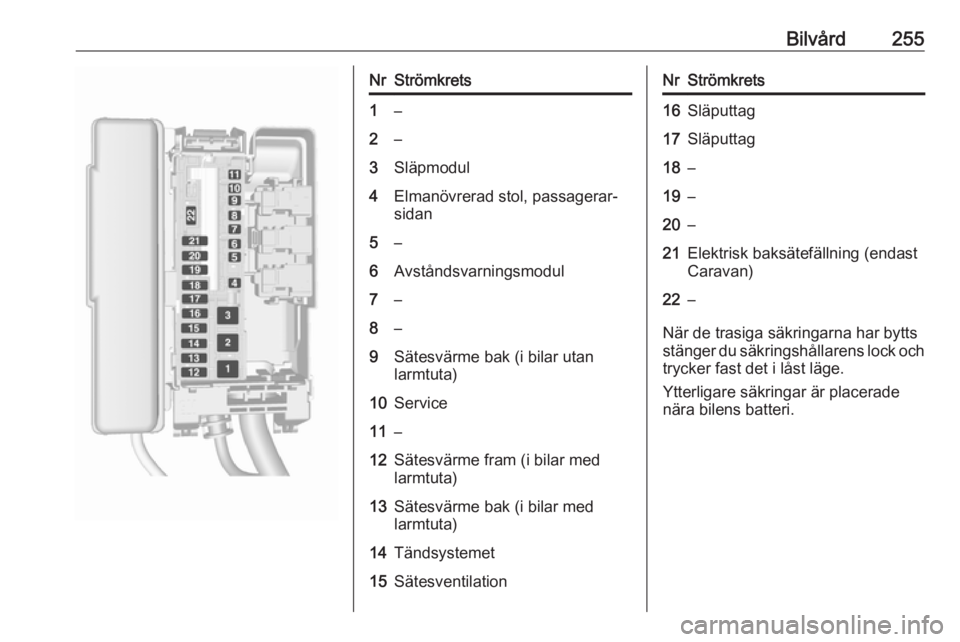

Bilvård255NrStrömkrets1–2–3Släpmodul4Elmanövrerad stol, passagerar‐
sidan5–6Avståndsvarningsmodul7–8–9Sätesvärme bak (i bilar utan
larmtuta)10Service11–12Sätesvärme fram (i bilar med
larmtuta)13Sätesvärme bak (i bilar med
larmtuta)14Tändsystemet15SätesventilationNrStrömkrets16Släputtag17Släputtag18–19–20–21Elektrisk baksätefällning (endast
Caravan)22–
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Ytterligare säkringar är placerade
nära bilens batteri.

256BilvårdNrStrömkrets1Bränslepump2Motorstyrenhet3StrömförsörjningBilverktygVerktyg
5-dörrars kombikupé med
reservhjul
Öppna golvluckan i bagageutrymmet 3 81.
Domkraften, bogseringsöglan, en
rem för att fästa ett skadat hjul och
verktygen finns i verktygslådan under reservhjulet. Reservhjul 3 270.
Sports Tourer med reservhjul
Öppna golvluckan i bagageutrymmet
3 81.
Domkraften, bogseringsöglan och
verktygen finns i verktygslådan under reservhjulet. Reservhjul 3 270.

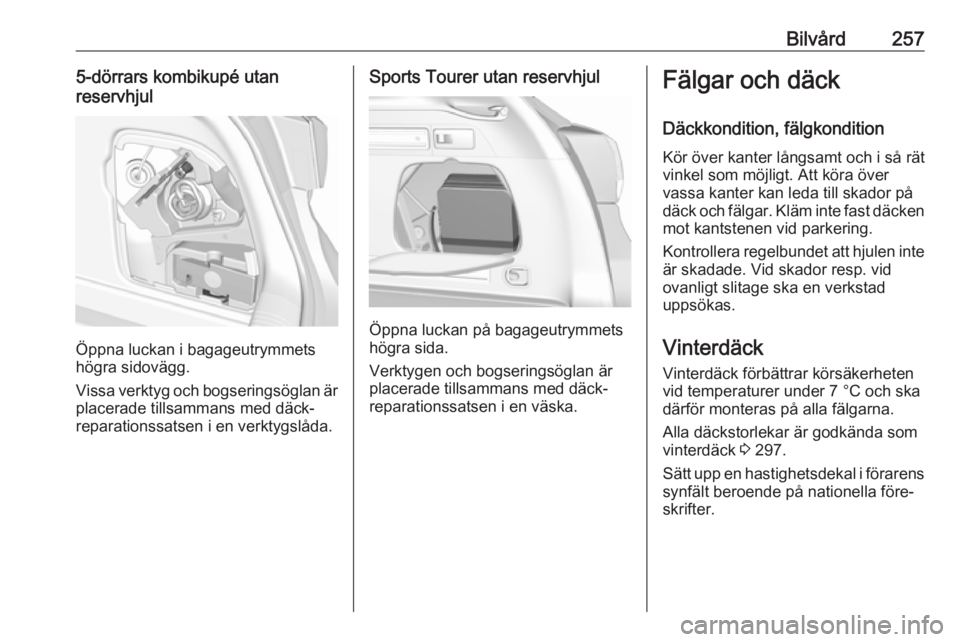

Bilvård2575-dörrars kombikupé utan
reservhjul
Öppna luckan i bagageutrymmets
högra sidovägg.
Vissa verktyg och bogseringsöglan är
placerade tillsammans med däck‐
reparationssatsen i en verktygslåda.
Sports Tourer utan reservhjul
Öppna luckan på bagageutrymmets
högra sida.
Verktygen och bogseringsöglan är
placerade tillsammans med däck‐
reparationssatsen i en väska.
Fälgar och däck
Däckkondition, fälgkondition Kör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad
uppsökas.
Vinterdäck Vinterdäck förbättrar körsäkerheten
vid temperaturer under 7 °C och ska
därför monteras på alla fälgarna.
Alla däckstorlekar är godkända som
vinterdäck 3 297.
Sätt upp en hastighetsdekal i förarens
synfält beroende på nationella före‐
skrifter.

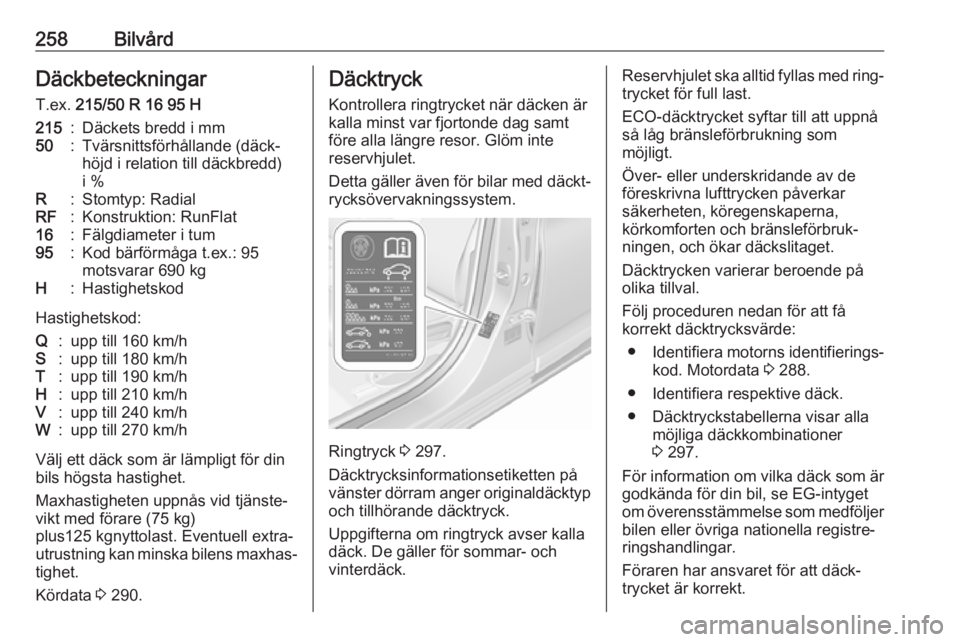

258BilvårdDäckbeteckningar
T.ex. 215/50 R 16 95 H215:Däckets bredd i mm50:Tvärsnittsförhållande (däck‐
höjd i relation till däckbredd)
i %R:Stomtyp: RadialRF:Konstruktion: RunFlat16:Fälgdiameter i tum95:Kod bärförmåga t.ex.: 95
motsvarar 690 kgH:Hastighetskod
Hastighetskod:
Q:upp till 160 km/hS:upp till 180 km/hT:upp till 190 km/hH:upp till 210 km/hV:upp till 240 km/hW:upp till 270 km/h
Välj ett däck som är lämpligt för din
bils högsta hastighet.
Maxhastigheten uppnås vid tjänste‐
vikt med förare (75 kg)
plus125 kgnyttolast. Eventuell extra‐
utrustning kan minska bilens maxhas‐
tighet.
Kördata 3 290.
Däcktryck
Kontrollera ringtrycket när däcken är
kalla minst var fjortonde dag samt
före alla längre resor. Glöm inte
reservhjulet.
Detta gäller även för bilar med däckt‐
rycksövervakningssystem.
Ringtryck 3 297.
Däcktrycksinformationsetiketten på
vänster dörram anger originaldäcktyp
och tillhörande däcktryck.
Uppgifterna om ringtryck avser kalla
däck. De gäller för sommar- och
vinterdäck.
Reservhjulet ska alltid fyllas med ring‐ trycket för full last.
ECO-däcktrycket syftar till att uppnå så låg bränsleförbrukning som
möjligt.
Över- eller underskridande av de
föreskrivna lufttrycken påverkar
säkerheten, köregenskaperna,
körkomforten och bränsleförbruk‐
ningen, och ökar däckslitaget.
Däcktrycken varierar beroende på
olika tillval.
Följ proceduren nedan för att få
korrekt däcktrycksvärde:
● Identifiera motorns identifierings‐
kod. Motordata 3 288.
● Identifiera respektive däck.
● Däcktryckstabellerna visar alla möjliga däckkombinationer
3 297.
För information om vilka däck som är
godkända för din bil, se EG-intyget
om överensstämmelse som medföljer bilen eller övriga nationella registre‐
ringshandlingar.
Föraren har ansvaret för att däck‐
trycket är korrekt.
