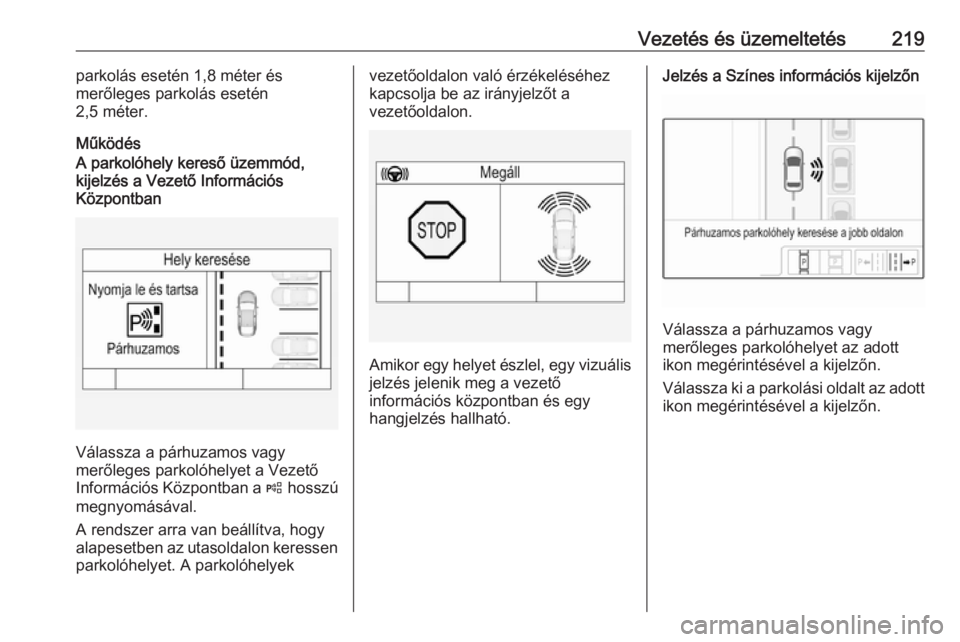

Vezetés és üzemeltetés219parkolás esetén 1,8 méter és
merőleges parkolás esetén
2,5 méter.
MűködésA parkolóhely kereső üzemmód,
kijelzés a Vezető Információs
Központban
Válassza a párhuzamos vagy
merőleges parkolóhelyet a Vezető
Információs Központban a ( hosszú
megnyomásával.
A rendszer arra van beállítva, hogy
alapesetben az utasoldalon keressen parkolóhelyet. A parkolóhelyek
vezetőoldalon való érzékeléséhez
kapcsolja be az irányjelzőt a
vezetőoldalon.
Amikor egy helyet észlel, egy vizuális jelzés jelenik meg a vezető
információs központban és egy
hangjelzés hallható.
Jelzés a Színes információs kijelzőn
Válassza a párhuzamos vagy
merőleges parkolóhelyet az adott ikon megérintésével a kijelzőn.
Válassza ki a parkolási oldalt az adott ikon megérintésével a kijelzőn.

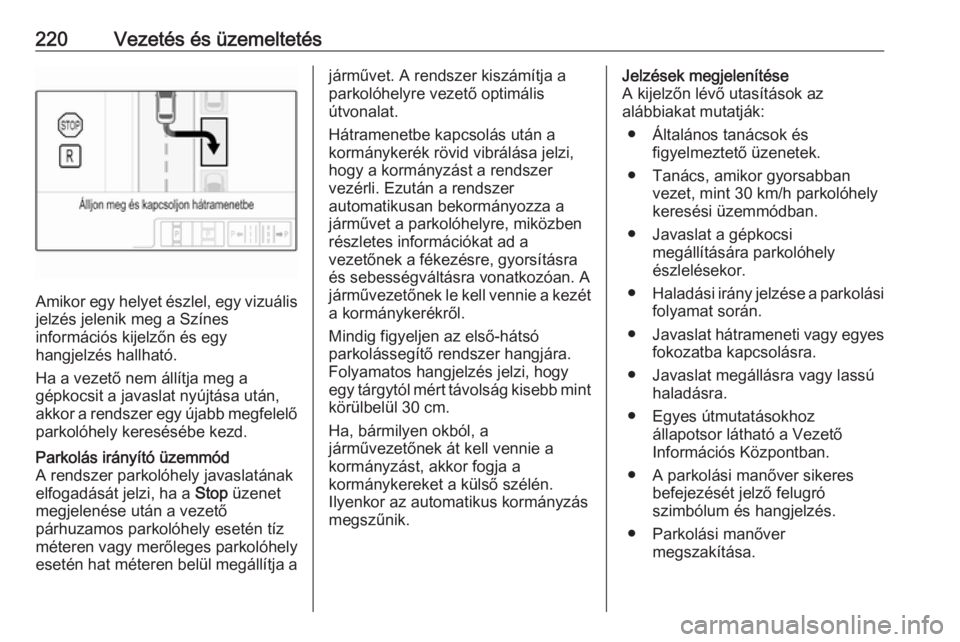

220Vezetés és üzemeltetés
Amikor egy helyet észlel, egy vizuálisjelzés jelenik meg a Színes
információs kijelzőn és egy
hangjelzés hallható.
Ha a vezető nem állítja meg a
gépkocsit a javaslat nyújtása után,
akkor a rendszer egy újabb megfelelő
parkolóhely keresésébe kezd.
Parkolás irányító üzemmód
A rendszer parkolóhely javaslatának
elfogadását jelzi, ha a Stop üzenet
megjelenése után a vezető
párhuzamos parkolóhely esetén tíz
méteren vagy merőleges parkolóhely esetén hat méteren belül megállítja ajárművet. A rendszer kiszámítja a
parkolóhelyre vezető optimális
útvonalat.
Hátramenetbe kapcsolás után a
kormánykerék rövid vibrálása jelzi,
hogy a kormányzást a rendszer
vezérli. Ezután a rendszer
automatikusan bekormányozza a
járművet a parkolóhelyre, miközben
részletes információkat ad a
vezetőnek a fékezésre, gyorsításra
és sebességváltásra vonatkozóan. A
járművezetőnek le kell vennie a kezét
a kormánykerékről.
Mindig figyeljen az első-hátsó
parkolássegítő rendszer hangjára.
Folyamatos hangjelzés jelzi, hogy
egy tárgytól mért távolság kisebb mint
körülbelül 30 cm.
Ha, bármilyen okból, a
járművezetőnek át kell vennie a
kormányzást, akkor fogja a
kormánykereket a külső szélén.
Ilyenkor az automatikus kormányzás
megszűnik.Jelzések megjelenítése
A kijelzőn lévő utasítások az
alábbiakat mutatják:
● Általános tanácsok és figyelmeztető üzenetek.
● Tanács, amikor gyorsabban vezet, mint 30 km/h parkolóhely
keresési üzemmódban.
● Javaslat a gépkocsi megállítására parkolóhely
észlelésekor.
● Haladási irány jelzése a parkolási
folyamat során.
● Javaslat hátrameneti vagy egyes
fokozatba kapcsolásra.
● Javaslat megállásra vagy lassú haladásra.
● Egyes útmutatásokhoz állapotsor látható a Vezető
Információs Központban.
● A parkolási manőver sikeres befejezését jelző felugró
szimbólum és hangjelzés.
● Parkolási manőver megszakítása.

Vezetés és üzemeltetés221Kijelzési prioritások
A vezető információs központban
látható fejlett parkolássegítő kijelzést nagyobb prioritási tájékoztató
üzenetek felülírhatják. Miután az
irányjelző karon lévő SET/CLR vagy
a kormánykeréken lévő 9
megnyomásával nyugtázta az
üzenetet, a fejlett parkolássegítő
utasításai ismét megjelennek, és a
parkolási manőver folytatható.
Kikapcsolás
A rendszer kikapcsol:
● ( rövid megnyomásával
● a parkolási folyamat sikeres befejezésekor
● parkolóhely keresése közben 30 km/h -nál gyorsabban haladva
● parkolóhelyre irányítás közben 8 km/h-nál gyorsabban haladva
● ha a rendszer a kormányon a vezető beavatkozását észleli● a sebességváltások maximális számának túllépése esetén:
párhuzamos parkolásnál
nyolc ciklus vagy merőleges
parkolásnál öt ciklus
● a gyújtás kikapcsolásakor
A parkolási folyamat során a vezető
vagy a rendszer által történő
kikapcsolást a kijelzőn megjelenő
Parkolás deaktiválva üzenet jelzi.
Ezen kívül egy akusztikus jelzés is
megszólal.
Meghibásodás
Üzenet jelenik meg, amikor:
● A rendszer meghibásodott.
● A vezető nem hajtotta végre sikeresen a parkolási folyamatot.
● A rendszer nem működik.
● A fent leírt megszakítási okok bármelyike fellép.
Ha a rendszer egy akadályt észlel a
parkolási útmutatások nyújtása
közben, akkor a Stop üzenet jelenik
meg a kijelzőn. Az akadály
eltávolítása esetén a parkolási
folyamat folytatódik. Ha az akadályt
nem távolítják el, a rendszerkikapcsol. A ( hosszú megnyomása
bekapcsolja a rendszert és egy új
parkolóhely keresését.
Parkolássegítő rendszerre
vonatkozó alapvető
megjegyzések9 Figyelmeztetés
Bizonyos körülmények között az
egyes ruhákon vagy tárgyakon
található visszaverő felületek,
valamint a külső hangforrások
miatt előfordulhat, hogy a
rendszer hibásan vagy egyáltalán
nem észleli az akadályokat.
Különös figyelmet kell fordítani az
alacsony akadályokra, amelyek
sérülést okozhatnak a lökhárító
alsó részén.

222Vezetés és üzemeltetésFigyelem!
A rendszer teljesítményecsökkenhet, ha az érzékelőket
takarja valami, pl. jég vagy hó.
A súlyos rakomány
befolyásolhatja a parkolássegítő
rendszer működését.
Ha magasabb járművek (pl.
terepjárók, kisbuszok, furgonok) vannak a közelben, speciális
feltételek érvényesek. Ezeknek a
járműveknek a felső részeinél
nem garantálható a tárgyak
érzékelése és a pontos
távolságjelzés.
Előfordulhat, hogy a nagyon kicsi
visszaverő felülettel rendelkező
akadályokat, pl. a keskeny
tárgyakat vagy a puha anyagokat, a rendszer nem érzékeli.
A parkolássegítő rendszer nem
észleli az észlelési tartományon
kívül eső tárgyakat.
Megjegyzés
Előfordulhat, hogy a külső
akusztikus zörejek vagy hibás
mechanikus beállítások miatt az
érzékelő nem létező tárgyakat észlel (időnként előfordulhatnak hibás
riasztások).
Ellenőrizze, hogy az első
rendszámtábla megfelelően van felszerelve (nincs meggörbülve, ésnincsenek hézagok a lökhárító és
rendszámtábla közt, jobb vagy
baloldalon), és az érzékelők
szilárdan a helyükön vannak.
Előfordulhat, hogy a fejlett
parkolássegítő rendszer egy
parkolási manőver elindítása után nem reagál a rendelkezésre álló
parkolóhelyen történt változásokra.
A rendszer bejáratot, kapubejárót,
udvart vagy akár kereszteződést is
parkolóhelyként értékelhet.
Hátramenetbe kapcsolás után a
rendszer megkezdi a parkolási
manővert. Ügyeljen rá, hogy a
javasolt parkolóhely valóban legyen
parkolásra alkalmas.A rendszer az útfelület
egyenetlenségeit, pl. építési
területet, nem észlel. A felelősséget
a vezető vállalja.
Megjegyzés
Gyártás után a rendszer kalibrálást
igényel. Az optimális
parkolássegítéshez, legalább
10 km távolságot kell vezetni,
beleértve több kanyart is.
Oldalsó vakfolt riasztó Az oldalsó vakfolt riasztó rendszer
észleli és jelenti a jármű mindkét
oldalán, az úgynevezett "vakfolt"
területen megjelenő tárgyakat. A
rendszer vizuális figyelmeztetést
jelenít meg az egyes külső
visszapillantó tükrökben, amikor a
belső vagy külső visszapillantó
tükrökben esetleg nem látható
objektumokat észlel.
Az oldalsó holttér-riasztó a fejlett
parkolássegítő érzékelőiből használ
néhányat. Ezek az érzékelők a jármű
két oldalán az első és hátsó
lökhárítón helyezkednek el.

Vezetés és üzemeltetés2239Figyelmeztetés
Az oldalsó vakfolt figyelmeztető
nem helyettesíti a vezető által
látott területet.
A rendszer nem észleli a
következőket:
● a vakfolton kívüli járművek, amelyek esetlegesen gyorsan
közelednek
● gyalogosok, kerékpárosok vagy állatok
Sávváltás előtt mindig ellenőrizze
az összes tükröt, nézzen át a válla felett és használja az irányjelzőt.
Amikor a rendszer egy járművet
észlel az oldalsó holttér zónában,
miközben előre halad, függetlenül
attól, hogy Ön halad el a jármű mellett
vagy az Ön mellett, egy sárga
figyelmeztető szimbólum, B világít a
megfelelő külső visszapillantó
tükörben. Ha a vezető ekkor
bekapcsolja az irányjelzőt, akkor a
B figyelmeztető szimbólum sárgán
villogni kezd, ami arra figyelmeztet,
hogy ne váltson sávot.
Megjegyzés
Ha az előzést végző jármű legalább
10 km/h-val gyorsabb, mint az
előzött jármű, akkor az adott külső visszapillantó tükörben lehet, hogy
nem világít a B figyelmeztető
szimbólum.
Az oldalsó holttér-figyelmeztető
10 km/h és 140 km/h sebesség között aktív. 140 km/h sebességnél
gyorsabb haladás esetén a rendszer
kikapcsol, amit mindkét külső
tükörben a gyengén világító B
szimbólum jelez. A sebesség
csökkentésével a figyelmeztető
szimbólum kialszik. Ha a rendszer
ezután járművet észlel a vakzónában,
a(z) B figyelmeztető szimbólumok a
megfelelő oldalon, a normál módon
kigyulladnak.
A jármű elindításakor mindkét külső
visszapillantó tükör kijelzője rövid
időre világít, hogy jelezze a rendszer
működését.
A rendszer bekapcsolható vagy
kikapcsolható az Információs
kijelzőn. A gépkocsi személyre
szabása 3 129.
A kikapcsolást a vezető információs
központban megjelenő üzenet jelzi.
Észlelési zónák
Az észlelési zónák a hátsó
lökhárítónál kezdődnek és kb.
három méter kiterjedésűek hátrafelé
és oldalirányba. A zóna magassága a
talaj felett kb. fél méter és két méter
között van.
A rendszer kikapcsol, ha a jármű egy utánfutót vontat vagy ha egy
kerékpártartó van csatlakoztatva.
Az oldalsó holttér-riasztó úgy került
kialakításra, hogy ne vegye
figyelembe az álló tárgyakat, mint pl.
a szalagkorlátokat, oszlopokat,

224Vezetés és üzemeltetésjárdaszegélyeket, falakat és
oszlopokat. A parkoló vagy szembe jövő járművek nem kerülnek
észlelésre.
Meghibásodás
Normális körülmények között néha
előfordul a téves riasztás, aminek az
esélye megnő nedves körülmények között.
Az oldalsó vakfolt riasztó nem
működik, amikor a hátsó lökhárító bal vagy jobb oldali sarka sárral, kosszal,
hóval, jéggel, iszappal borított, illetve
erős zivatar esetén. Tisztítási
útmutató 3 293.
Abban az esetben, ha a rendszer meghibásodik vagy időszakos
problémák miatt nem működik, akkor
a szimbólumok a tükrökben
folyamatosan világítanak és egy
üzenet jelenik meg a Vezető
Információs Központban. Kérjen
segítséget egy szerviztől.Visszapillantó kamera
A tolatókamera segíti a vezetőt
tolatás közben, oly módon, hogy
megjeleníti a jármű mögötti területet.
A kamera képét a színes információs
kijelző jeleníti meg.9 Figyelmeztetés
A tolatókamera nem helyettesíti a
vezető által látott képet. Ne
feledje, hogy a kamera látószögén
és a fejlett parkolássegítő
rendszer érzékelőin kívül eső
tárgyak, mint például a lökhárító
alatt vagy a jármű alatt, nem
jelennek meg a kijelzőn.
Ne tolasson a járművel csak az
információs kijelzőt nézve, és a
tolatás előtt ellenőrizze a környező területet a jármű mögött és körül.
Bekapcsolás
A tolatókamera automatikusan
bekapcsol a hátrameneti fokozat
kiválasztásával.
Működés
Az 5 ajtós ferdehátú változatnál a
kamera a rendszámtábla világítások
közé van szerelve.
A Sports Tourer változatnál a kamera
a csomagtérajtó díszléc alá van
szerelve.

Vezetés és üzemeltetés225
A kamera által mutatott terület
korlátozott. A kijelzőn megjelenő kép távolsága nem egyezik meg a valós
távolsággal.
Vezetővonalak
A dinamikus vezetővonalak
egy méteres intervallumokban a
képre vetített vízszintes vonalak, a
megjelenített tárgyakról való távolság meghatározására.A gépjármű pályagörbéje a
kormányszögnek megfelelően
rajzolódik ki.
Figyelmeztető szimbólumok
A figyelmeztető szimbólumok
háromszögekként 9 jelennek meg a
képen, amik a fejlett parkolássegítő
rendszer hátsó érzékelői által észlelt
tárgyakat mutatják.
Ezen felül a 9 jelenik meg az
Információs kijelző felső sorában a
jármű környezetének ellenőrzésére
figyelmeztetve.
Kikapcsolás
A kamera kikapcsol, amikor elér egy
adott előremeneti sebességet vagy
ha a hátrameneti fokozat kb.
15 másodpercig nincs kiválasztva.
A vezetővonalak és figyelmeztető
szimbólumok kikapcsolása
7'' Színes információs kijelző: a
látható vezetővonalak és
figyelmeztető szimbólumok
bekapcsolása vagy kikapcsolása
megváltoztatható az
érintőgombokkal a kijelző alsó
területén.

226Vezetés és üzemeltetés8'' Színes információs kijelző: a
látható vezetővonalak és
figyelmeztető szimbólumok
bekapcsolása vagy kikapcsolása
megváltoztatható a Beállítások
menüben az Információs kijelzőn.
Válassza ki az adott beállítást a
Beállítások , I Tolatókamera helyen.
Információs kijelző 3 125.
A gépkocsi személyre szabása
3 129.
Meghibásodás A hibaüzenetek a 9 szimbólummal
együtt jelennek meg az információs kijelző felső sorában.
A tolatókamera helytelen működését
okozatják a következők:
● A környezet sötét.
● A nap vagy a kocsik fényszórói közvetlenül a kamerába
világítanak.
● Jég, hó, sár vagy bármi más elfedi a kamera lencséjét.
Tisztítsa meg az objektívet,
öblítse le vízzel, és törölje át száraz ruhával.
● A jármű utánfutót vontat.● A jármű egy hátsó ütközést szenvedett el.
● Szélsőséges hőmérsékleti változások történnek.
Útjelzés felismerő
Működés A közlekedési jelzőtábla felismerés
egy elöl elhelyezett kamera
segítségével észlel bizonyos
jelzőtáblákat, és megjeleníti őket a
Vezető Információs Központban.
Ha a jármű fel van szerelve beépített
navigációs rendszerrel, akkor ezen
felül bevonhatóak az adattérképekről
a közlekedési jelzőtáblák.
A következő jelzőtáblákat észleli a
rendszer:
Korlátozó és előzést tiltó táblák ● sebességkorlátozás
● előzni tilos
● sebességkorlátozás vége
● előzni tilos végeÚtjelző táblák
Az alábbiak kezdete és vége:
● városi régiók (ország-specifikus)● autópályák
● A-utak
● ideiglenesen lezárt utcák

Vezetés és üzemeltetés227Hozzáadott jelzések● további tippek a közúti táblákhoz
● utánfutó vontatás korlátozása
● vontatóra vonatkozó korlátozások
● nedves út figyelmeztetés
● jeges út figyelmeztetés
● idő korlátozások
● távolság korlátozások
● irányjelző nyilak
A sebességkorlátozási és az előzni
tilos táblák a vezető információs
központban jelennek meg, a
következő sebességkorlátozás vagy
a sebességkorlátozás végének
észleléséig, illetve egy meghatározott
jelzés időtúllépésig.
Lehetséges több jelzés
megjelenítésére a kijelzőn.
Egy keretbe foglalt felkiáltó jel jelzi,
hogy a rendszer egy további jelet is
észlelt, melyet nem tud egyértelműen azonosítani.
A rendszer teljesítménycsökkenés
nélkül működik max. 200 km/h
sebességig, a fényviszonyoktól
függően. Éjszaka a rendszer
160 km/h sebességig működik.
Jelzések megjelenítése Az aktuálisan érvényes közlekedési
jelzőtáblákról tájékozódhat a Vezető
Információs Központ kijelölt
jelzőtábla felismerés oldalán.
Ezen kívül az aktuálisan érvényes
sebességkorlátozás folyamatosan
megjelenik a Vezető Információs
Központ alsó sorában. Ha egy
sebességkorlátozás hozzáadott
jelzéssel elérhető, + szimbólum
jelenik meg ezen a területen.
A Középszintű kijelzőn válassza az
Infó Menüt ? a MENU gombbal és
válassza a jelzőtábla felismerés oldalt az irányjelző karon a beállítókerékkel
3 119.

228Vezetés és üzemeltetés
A Felsőszintű kijelzőn válassza a
Infó Menüt a jobb oldali
kormánykerék gombokkal és nyomja
meg a P vagy Q gombot a
közlekedési jelzőtábla felismerés
oldal kiválasztásához 3 119.
Ha a Vezető Információs Központban egy másik oldalt választottak ki, majd
újra a Közlekedési jelzőtábla
felismerés oldalt, az utoljára felismert jelzőtábla jelenik meg.
Riasztási funkció A riasztási funkció bekapcsolható
vagy kikapcsolható a közlekedési
jelzőtábla felismerés oldal beállítások menüjében.Amikor bekapcsolja és amikor a
közlekedési jelzőtábla felismerés
oldal éppen nincs kijelezve, akkor az újonnan észlelt sebességkorlátozás
és előzést tiltó táblák jelennek meg
felugró riasztásként a Vezető
Információs Központban.A Középszintű kijelzőn, amikor a
közlekedési jelzőtábla felismerés
megjelenik, nyomja meg a SET/CLR
gombot az irányjelző karon.
