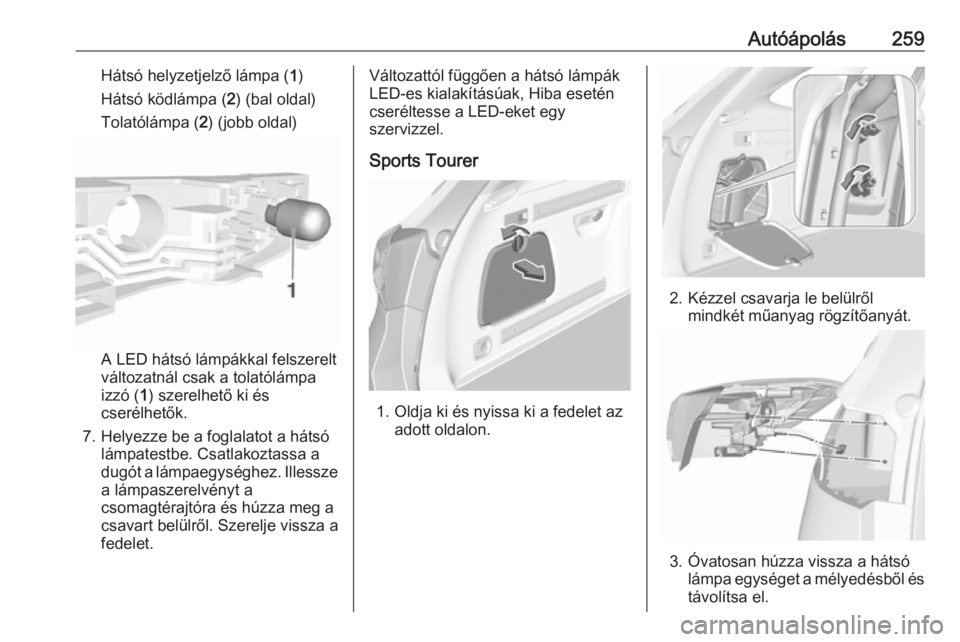

Autóápolás259Hátsó helyzetjelző lámpa (1)
Hátsó ködlámpa ( 2) (bal oldal)
Tolatólámpa ( 2) (jobb oldal)
A LED hátsó lámpákkal felszerelt
változatnál csak a tolatólámpa
izzó ( 1) szerelhető ki és
cserélhetők.
7. Helyezze be a foglalatot a hátsó lámpatestbe. Csatlakoztassa a
dugót a lámpaegységhez. Illessze a lámpaszerelvényt a
csomagtérajtóra és húzza meg a
csavart belülről. Szerelje vissza a
fedelet.
Változattól függően a hátsó lámpák
LED-es kialakításúak, Hiba esetén
cseréltesse a LED-eket egy
szervizzel.
Sports Tourer
1. Oldja ki és nyissa ki a fedelet az adott oldalon.
2. Kézzel csavarja le belülrőlmindkét műanyag rögzítőanyát.
3. Óvatosan húzza vissza a hátsó lámpa egységet a mélyedésből és
távolítsa el.

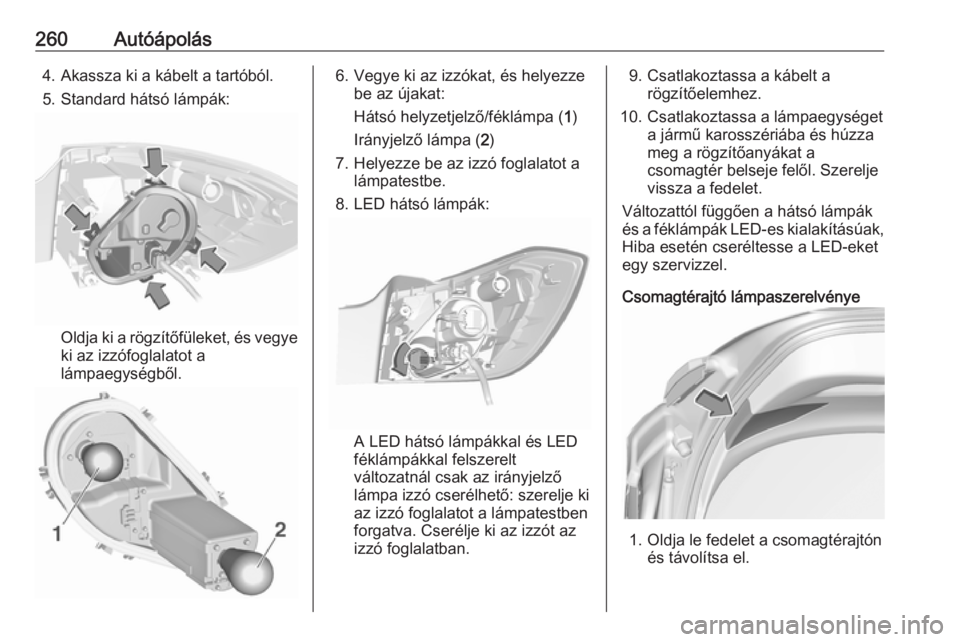

260Autóápolás4. Akassza ki a kábelt a tartóból.
5. Standard hátsó lámpák:
Oldja ki a rögzítőfüleket, és vegye ki az izzófoglalatot a
lámpaegységből.
6. Vegye ki az izzókat, és helyezze be az újakat:
Hátsó helyzetjelző/féklámpa ( 1)
Irányjelző lámpa ( 2)
7. Helyezze be az izzó foglalatot a lámpatestbe.
8. LED hátsó lámpák:
A LED hátsó lámpákkal és LED
féklámpákkal felszerelt változatnál csak az irányjelző
lámpa izzó cserélhető: szerelje ki
az izzó foglalatot a lámpatestben
forgatva. Cserélje ki az izzót az
izzó foglalatban.
9. Csatlakoztassa a kábelt a rögzítőelemhez.
10. Csatlakoztassa a lámpaegységet a jármű karosszériába és húzza
meg a rögzítőanyákat a
csomagtér belseje felől. Szerelje
vissza a fedelet.
Változattól függően a hátsó lámpák
és a féklámpák LED-es kialakításúak,
Hiba esetén cseréltesse a LED-eket
egy szervizzel.
Csomagtérajtó lámpaszerelvénye
1. Oldja le fedelet a csomagtérajtón és távolítsa el.

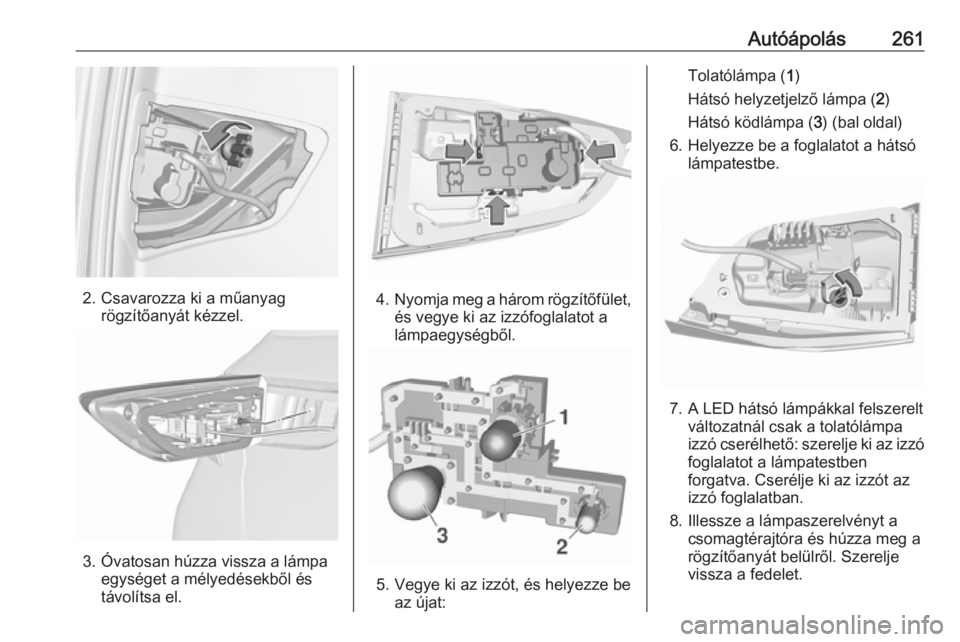

Autóápolás261
2. Csavarozza ki a műanyagrögzítőanyát kézzel.
3. Óvatosan húzza vissza a lámpaegységet a mélyedésekből és
távolítsa el.
4. Nyomja meg a három rögzítőfület,
és vegye ki az izzófoglalatot a
lámpaegységből.
5. Vegye ki az izzót, és helyezze be az újat:
Tolatólámpa ( 1)
Hátsó helyzetjelző lámpa ( 2)
Hátsó ködlámpa ( 3) (bal oldal)
6. Helyezze be a foglalatot a hátsó lámpatestbe.
7. A LED hátsó lámpákkal felszereltváltozatnál csak a tolatólámpa
izzó cserélhető: szerelje ki az izzó
foglalatot a lámpatestben
forgatva. Cserélje ki az izzót az
izzó foglalatban.
8. Illessze a lámpaszerelvényt a csomagtérajtóra és húzza meg a
rögzítőanyát belülről. Szerelje
vissza a fedelet.

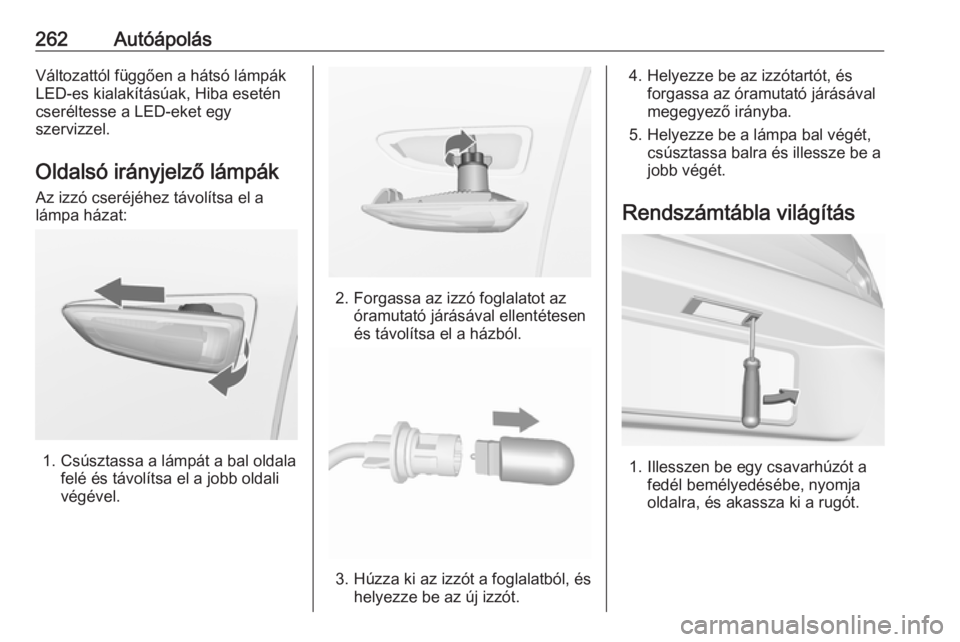

262AutóápolásVáltozattól függően a hátsó lámpák
LED-es kialakításúak, Hiba esetén
cseréltesse a LED-eket egy
szervizzel.
Oldalsó irányjelző lámpákAz izzó cseréjéhez távolítsa el a
lámpa házat:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.
2. Forgassa az izzó foglalatot az óramutató járásával ellentétesenés távolítsa el a házból.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzótartót, ésforgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
Rendszámtábla világítás
1. Illesszen be egy csavarhúzót a fedél bemélyedésébe, nyomja
oldalra, és akassza ki a rugót.

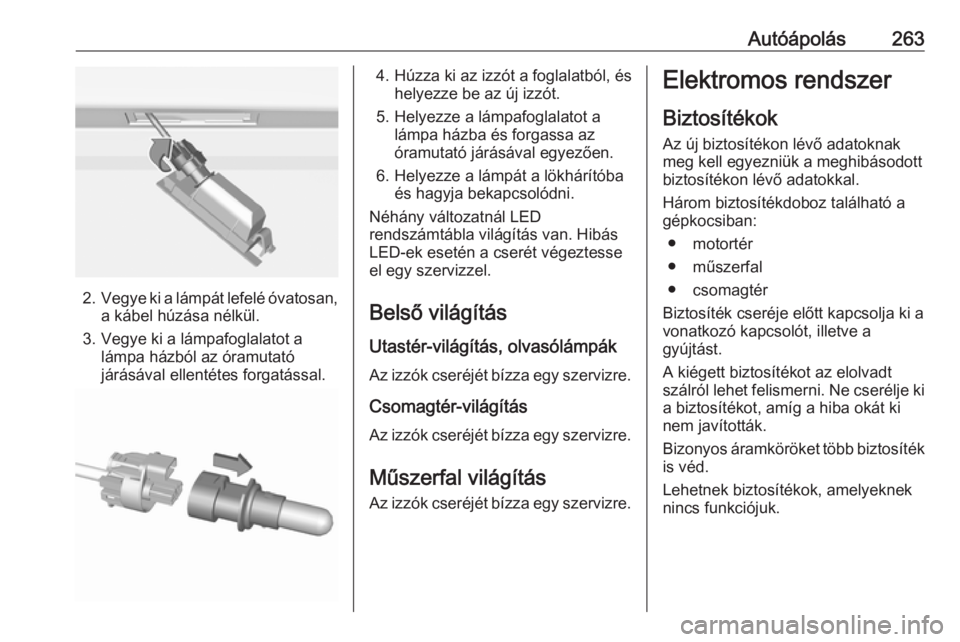

Autóápolás263
2.Vegye ki a lámpát lefelé óvatosan,
a kábel húzása nélkül.
3. Vegye ki a lámpafoglalatot a lámpa házból az óramutató
járásával ellentétes forgatással.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Helyezze a lámpafoglalatot a lámpa házba és forgassa az
óramutató járásával egyezően.
6. Helyezze a lámpát a lökhárítóba és hagyja bekapcsolódni.
Néhány változatnál LED
rendszámtábla világítás van. Hibás
LED-ek esetén a cserét végeztesse
el egy szervizzel.
Belső világítás Utastér-világítás, olvasólámpák
Az izzók cseréjét bízza egy szervizre.
Csomagtér-világítás
Az izzók cseréjét bízza egy szervizre.
Műszerfal világítás
Az izzók cseréjét bízza egy szervizre.Elektromos rendszer
Biztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Három biztosítékdoboz található a
gépkocsiban:
● motortér
● műszerfal
● csomagtér
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.
A kiégett biztosítékot az elolvadt
szálról lehet felismerni. Ne cserélje ki a biztosítékot, amíg a hiba okát ki
nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.

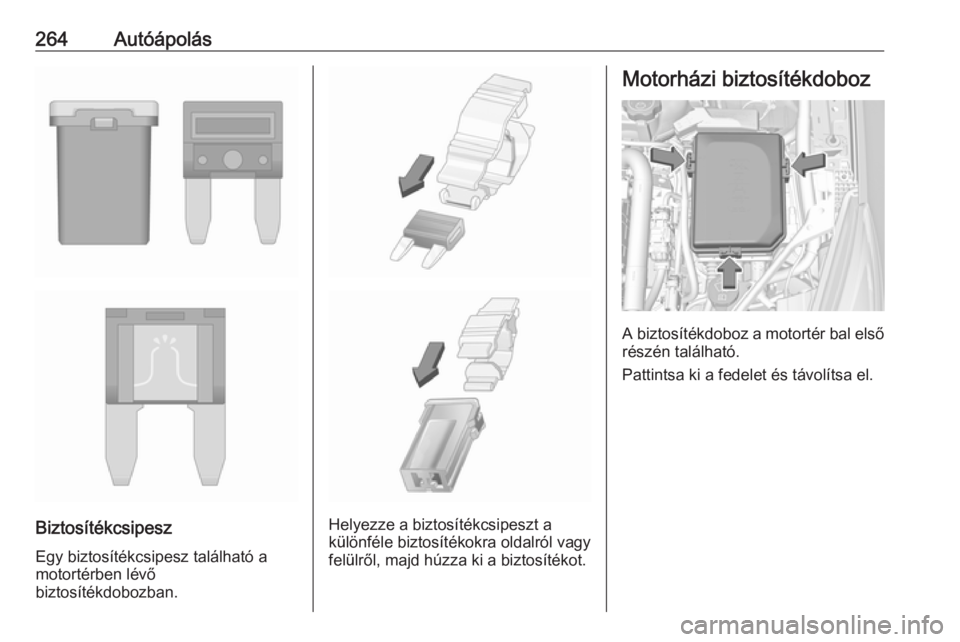

264Autóápolás
BiztosítékcsipeszEgy biztosítékcsipesz található amotortérben lévő
biztosítékdobozban.Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.
Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Pattintsa ki a fedelet és távolítsa el.

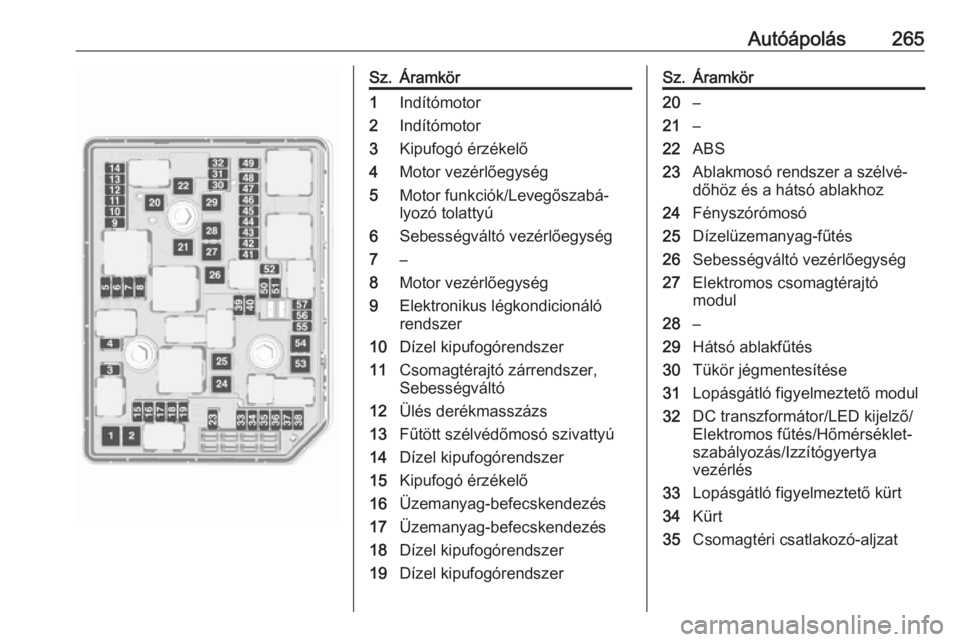

Autóápolás265Sz.Áramkör1Indítómotor2Indítómotor3Kipufogó érzékelő4Motor vezérlőegység5Motor funkciók/Levegőszabá‐
lyozó tolattyú6Sebességváltó vezérlőegység7–8Motor vezérlőegység9Elektronikus légkondicionáló
rendszer10Dízel kipufogórendszer11Csomagtérajtó zárrendszer,
Sebességváltó12Ülés derékmasszázs13Fűtött szélvédőmosó szivattyú14Dízel kipufogórendszer15Kipufogó érzékelő16Üzemanyag-befecskendezés17Üzemanyag-befecskendezés18Dízel kipufogórendszer19Dízel kipufogórendszerSz.Áramkör20–21–22ABS23Ablakmosó rendszer a szélvé‐
dőhöz és a hátsó ablakhoz24Fényszórómosó25Dízelüzemanyag-fűtés26Sebességváltó vezérlőegység27Elektromos csomagtérajtó
modul28–29Hátsó ablakfűtés30Tükör jégmentesítése31Lopásgátló figyelmeztető modul32DC transzformátor/LED kijelző/
Elektromos fűtés/Hőmérséklet-
szabályozás/Izzítógyertya
vezérlés33Lopásgátló figyelmeztető kürt34Kürt35Csomagtéri csatlakozó-aljzat

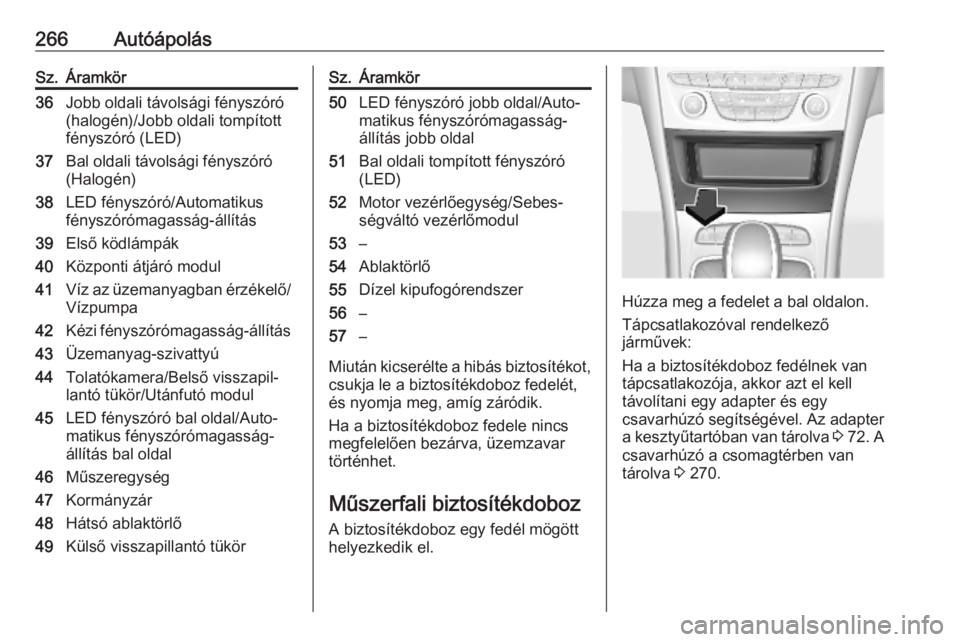

266AutóápolásSz.Áramkör36Jobb oldali távolsági fényszóró
(halogén)/Jobb oldali tompított
fényszóró (LED)37Bal oldali távolsági fényszóró
(Halogén)38LED fényszóró/Automatikus
fényszórómagasság-állítás39Első ködlámpák40Központi átjáró modul41Víz az üzemanyagban érzékelő/
Vízpumpa42Kézi fényszórómagasság-állítás43Üzemanyag-szivattyú44Tolatókamera/Belső visszapil‐
lantó tükör/Utánfutó modul45LED fényszóró bal oldal/Auto‐
matikus fényszórómagasság-
állítás bal oldal46Műszeregység47Kormányzár48Hátsó ablaktörlő49Külső visszapillantó tükörSz.Áramkör50LED fényszóró jobb oldal/Auto‐
matikus fényszórómagasság-
állítás jobb oldal51Bal oldali tompított fényszóró
(LED)52Motor vezérlőegység/Sebes‐
ségváltó vezérlőmodul53–54Ablaktörlő55Dízel kipufogórendszer56–57–
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.
Műszerfali biztosítékdoboz A biztosítékdoboz egy fedél mögött
helyezkedik el.
Húzza meg a fedelet a bal oldalon.
Tápcsatlakozóval rendelkező
járművek:
Ha a biztosítékdoboz fedélnek van
tápcsatlakozója, akkor azt el kell
távolítani egy adapter és egy
csavarhúzó segítségével. Az adapter a kesztyűtartóban van tárolva 3 72 . A
csavarhúzó a csomagtérben van tárolva 3 270.

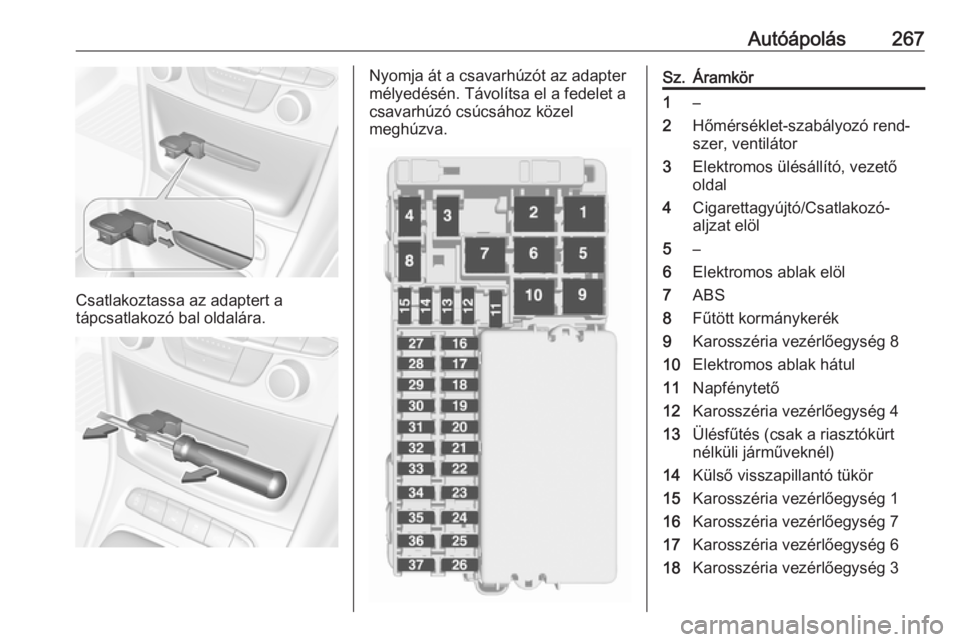

Autóápolás267
Csatlakoztassa az adaptert a
tápcsatlakozó bal oldalára.
Nyomja át a csavarhúzót az adapter
mélyedésén. Távolítsa el a fedelet a csavarhúzó csúcsához közel
meghúzva.Sz.Áramkör1–2Hőmérséklet-szabályozó rend‐
szer, ventilátor3Elektromos ülésállító, vezető
oldal4Cigarettagyújtó/Csatlakozó-
aljzat elöl5–6Elektromos ablak elöl7ABS8Fűtött kormánykerék9Karosszéria vezérlőegység 810Elektromos ablak hátul11Napfénytető12Karosszéria vezérlőegység 413Ülésfűtés (csak a riasztókürt
nélküli járműveknél)14Külső visszapillantó tükör15Karosszéria vezérlőegység 116Karosszéria vezérlőegység 717Karosszéria vezérlőegység 618Karosszéria vezérlőegység 3

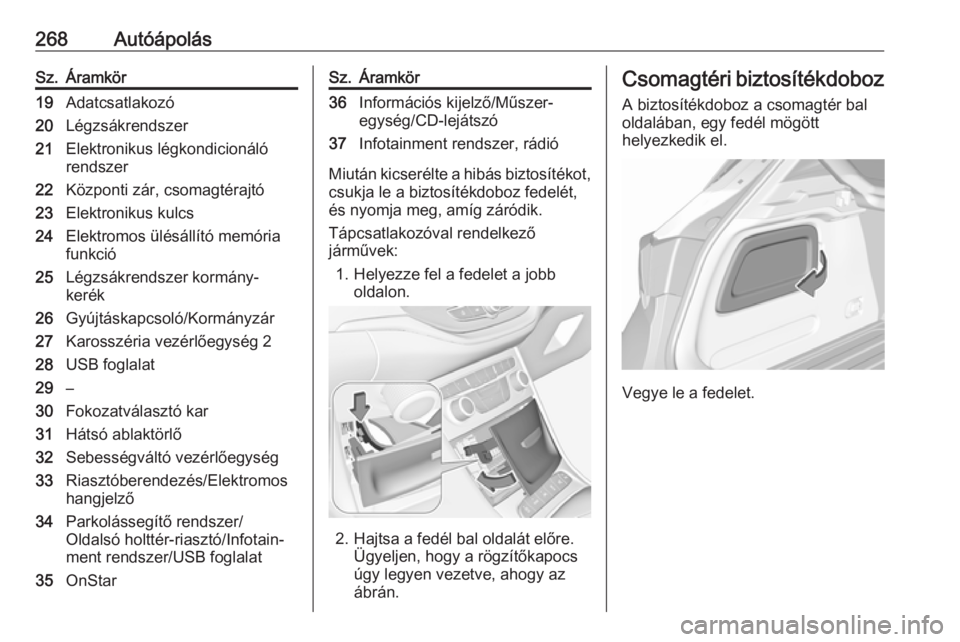

268AutóápolásSz.Áramkör19Adatcsatlakozó20Légzsákrendszer21Elektronikus légkondicionáló
rendszer22Központi zár, csomagtérajtó23Elektronikus kulcs24Elektromos ülésállító memória
funkció25Légzsákrendszer kormány‐
kerék26Gyújtáskapcsoló/Kormányzár27Karosszéria vezérlőegység 228USB foglalat29–30Fokozatválasztó kar31Hátsó ablaktörlő32Sebességváltó vezérlőegység33Riasztóberendezés/Elektromos
hangjelző34Parkolássegítő rendszer/
Oldalsó holttér-riasztó/Infotain‐
ment rendszer/USB foglalat35OnStarSz.Áramkör36Információs kijelző/Műszer‐
egység/CD-lejátszó37Infotainment rendszer, rádió
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Tápcsatlakozóval rendelkező
járművek:
1. Helyezze fel a fedelet a jobb oldalon.
2. Hajtsa a fedél bal oldalát előre.Ügyeljen, hogy a rögzítőkapocs
úgy legyen vezetve, ahogy az
ábrán.
Csomagtéri biztosítékdoboz
A biztosítékdoboz a csomagtér baloldalában, egy fedél mögött
helyezkedik el.
Vegye le a fedelet.
