OPEL ASTRA K 2018.75 Manuel d'utilisation (in French)

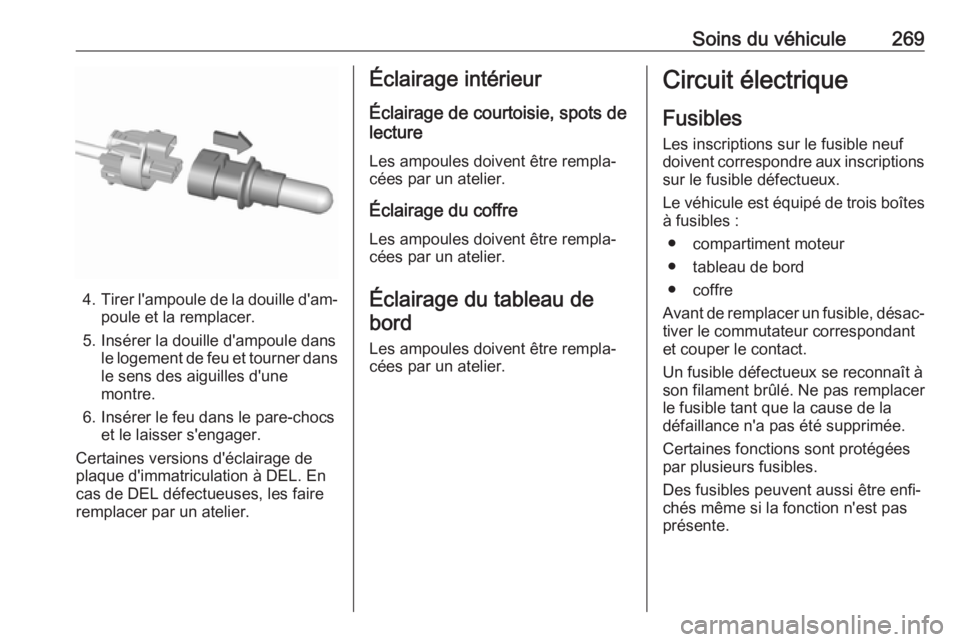

Soins du véhicule269
4.Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
5. Insérer la douille d'ampoule dans le logement de feu et tourner dans
le sens des aiguilles d'une
montre.
6. Insérer le feu dans le pare-chocs et le laisser s'engager.
Certaines versions d'éclairage de plaque d'immatriculation à DEL. En
cas de DEL défectueuses, les faire
remplacer par un atelier.
Éclairage intérieur
Éclairage de courtoisie, spots de
lecture
Les ampoules doivent être rempla‐
cées par un atelier.
Éclairage du coffre Les ampoules doivent être rempla‐
cées par un atelier.
Éclairage du tableau de bord
Les ampoules doivent être rempla‐
cées par un atelier.Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de trois boîtes à fusibles :
● compartiment moteur
● tableau de bord
● coffre
Avant de remplacer un fusible, désac‐
tiver le commutateur correspondant
et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé. Ne pas remplacer
le fusible tant que la cause de la défaillance n'a pas été supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.

270Soins du véhicule

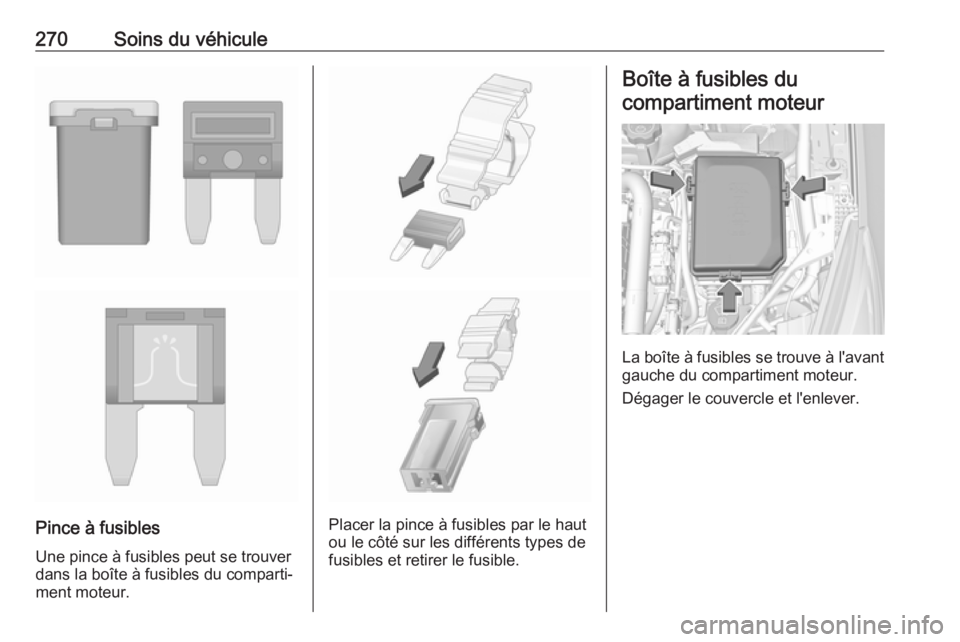

Pince à fusiblesUne pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.Placer la pince à fusibles par le haut ou le côté sur les différents types de
fusibles et retirer le fusible.
Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Dégager le couvercle et l'enlever.

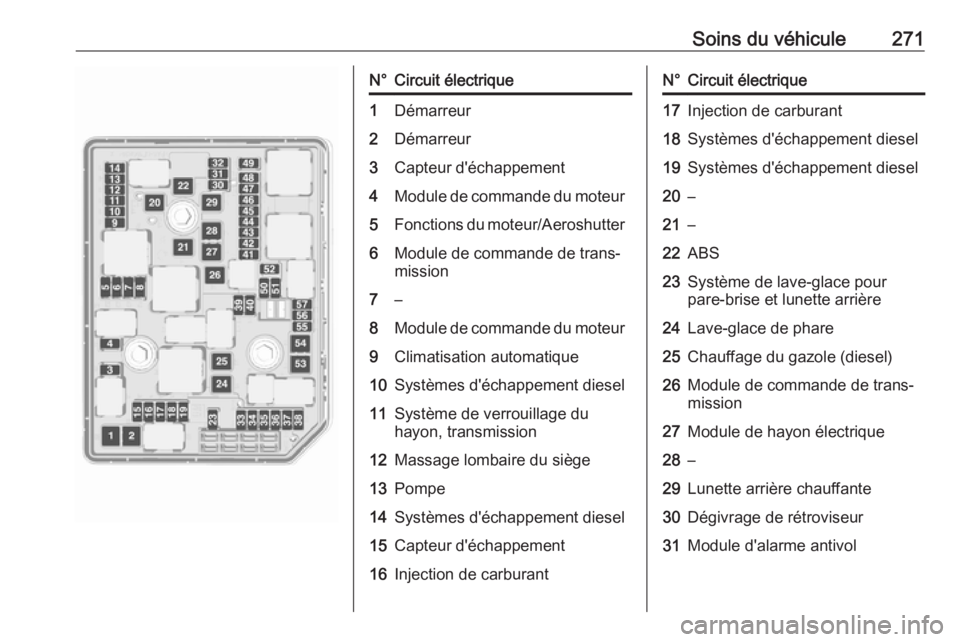

Soins du véhicule271N°Circuit électrique1Démarreur2Démarreur3Capteur d'échappement4Module de commande du moteur5Fonctions du moteur/Aeroshutter6Module de commande de trans‐
mission7–8Module de commande du moteur9Climatisation automatique10Systèmes d'échappement diesel11Système de verrouillage du
hayon, transmission12Massage lombaire du siège13Pompe14Systèmes d'échappement diesel15Capteur d'échappement16Injection de carburantN°Circuit électrique17Injection de carburant18Systèmes d'échappement diesel19Systèmes d'échappement diesel20–21–22ABS23Système de lave-glace pour
pare-brise et lunette arrière24Lave-glace de phare25Chauffage du gazole (diesel)26Module de commande de trans‐
mission27Module de hayon électrique28–29Lunette arrière chauffante30Dégivrage de rétroviseur31Module d'alarme antivol

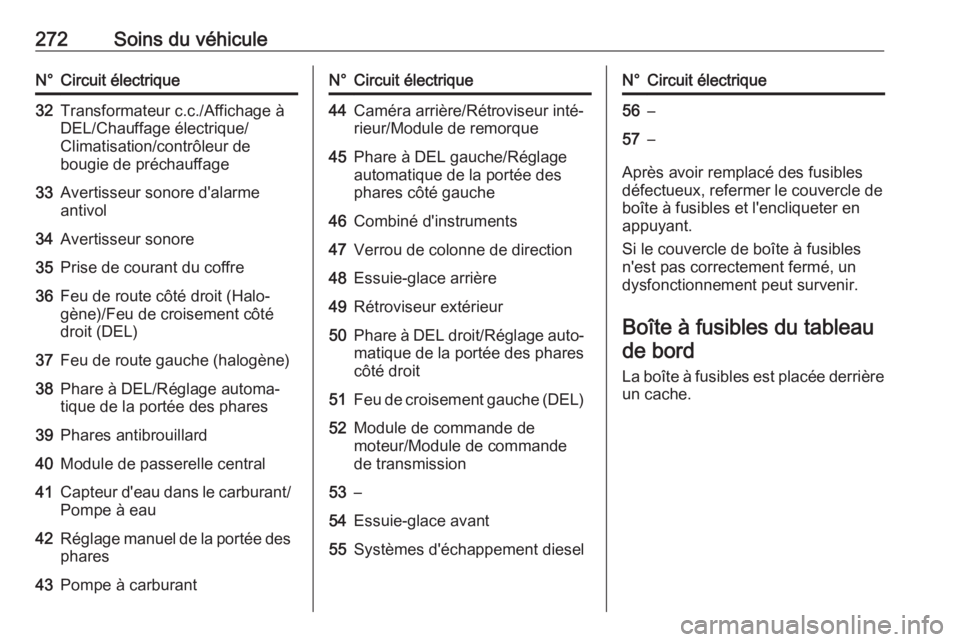

272Soins du véhiculeN°Circuit électrique32Transformateur c.c./Affichage à
DEL/Chauffage électrique/
Climatisation/contrôleur de
bougie de préchauffage33Avertisseur sonore d'alarme
antivol34Avertisseur sonore35Prise de courant du coffre36Feu de route côté droit (Halo‐
gène)/Feu de croisement côté
droit (DEL)37Feu de route gauche (halogène)38Phare à DEL/Réglage automa‐
tique de la portée des phares39Phares antibrouillard40Module de passerelle central41Capteur d'eau dans le carburant/ Pompe à eau42Réglage manuel de la portée des phares43Pompe à carburantN°Circuit électrique44Caméra arrière/Rétroviseur inté‐
rieur/Module de remorque45Phare à DEL gauche/Réglage
automatique de la portée des
phares côté gauche46Combiné d'instruments47Verrou de colonne de direction48Essuie-glace arrière49Rétroviseur extérieur50Phare à DEL droit/Réglage auto‐ matique de la portée des phares
côté droit51Feu de croisement gauche (DEL)52Module de commande de
moteur/Module de commande
de transmission53–54Essuie-glace avant55Systèmes d'échappement dieselN°Circuit électrique56–57–
Après avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en
appuyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un
dysfonctionnement peut survenir.
Boîte à fusibles du tableau de bord
La boîte à fusibles est placée derrièreun cache.

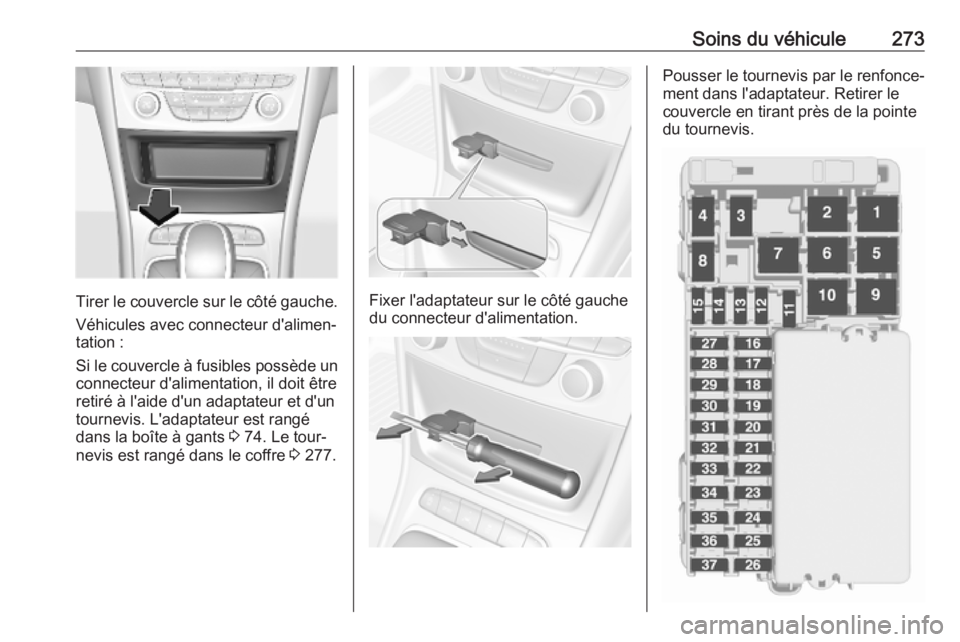

Soins du véhicule273
Tirer le couvercle sur le côté gauche.Véhicules avec connecteur d'alimen‐
tation :
Si le couvercle à fusibles possède un
connecteur d'alimentation, il doit être
retiré à l'aide d'un adaptateur et d'un
tournevis. L'adaptateur est rangé
dans la boîte à gants 3 74. Le tour‐
nevis est rangé dans le coffre 3 277.Fixer l'adaptateur sur le côté gauche
du connecteur d'alimentation.
Pousser le tournevis par le renfonce‐
ment dans l'adaptateur. Retirer le
couvercle en tirant près de la pointe
du tournevis.

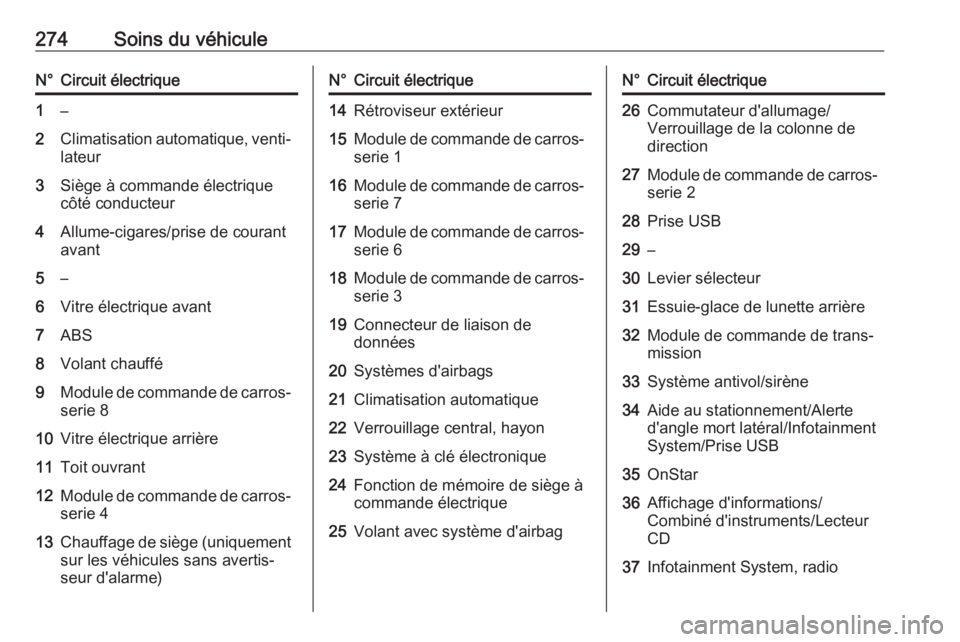

274Soins du véhiculeN°Circuit électrique1–2Climatisation automatique, venti‐lateur3Siège à commande électrique
côté conducteur4Allume-cigares/prise de courant
avant5–6Vitre électrique avant7ABS8Volant chauffé9Module de commande de carros‐ serie 810Vitre électrique arrière11Toit ouvrant12Module de commande de carros‐serie 413Chauffage de siège (uniquement
sur les véhicules sans avertis‐
seur d'alarme)N°Circuit électrique14Rétroviseur extérieur15Module de commande de carros‐ serie 116Module de commande de carros‐ serie 717Module de commande de carros‐
serie 618Module de commande de carros‐ serie 319Connecteur de liaison de
données20Systèmes d'airbags21Climatisation automatique22Verrouillage central, hayon23Système à clé électronique24Fonction de mémoire de siège à
commande électrique25Volant avec système d'airbagN°Circuit électrique26Commutateur d'allumage/
Verrouillage de la colonne de
direction27Module de commande de carros‐ serie 228Prise USB29–30Levier sélecteur31Essuie-glace de lunette arrière32Module de commande de trans‐
mission33Système antivol/sirène34Aide au stationnement/Alerte
d'angle mort latéral/Infotainment
System/Prise USB35OnStar36Affichage d'informations/
Combiné d'instruments/Lecteur
CD37Infotainment System, radio

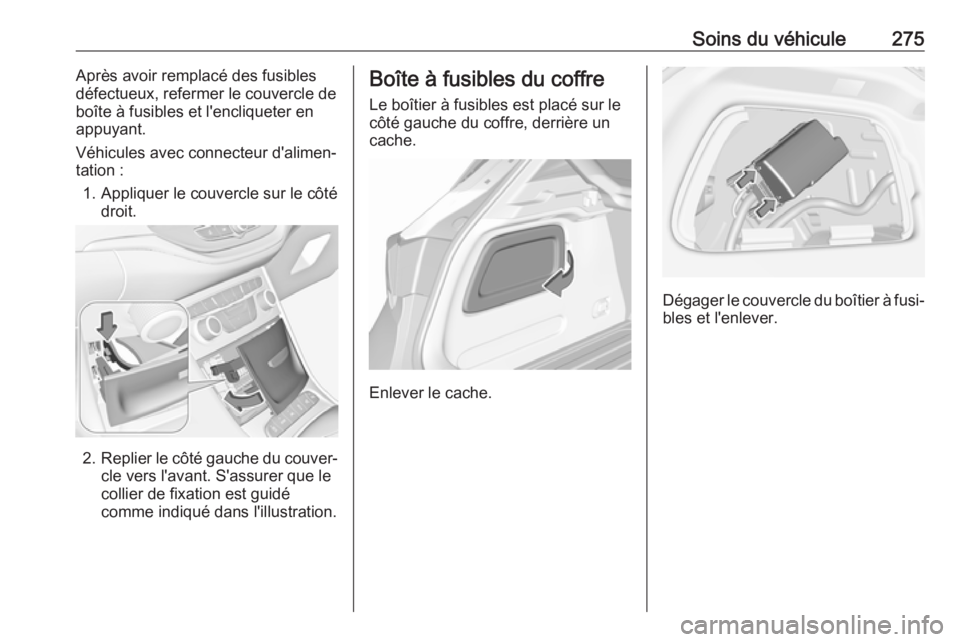

Soins du véhicule275Après avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en
appuyant.
Véhicules avec connecteur d'alimen‐
tation :
1. Appliquer le couvercle sur le côté droit.
2.Replier le côté gauche du couver‐
cle vers l'avant. S'assurer que le
collier de fixation est guidé
comme indiqué dans l'illustration.
Boîte à fusibles du coffre
Le boîtier à fusibles est placé sur le
côté gauche du coffre, derrière un cache.
Enlever le cache.
Dégager le couvercle du boîtier à fusi‐
bles et l'enlever.

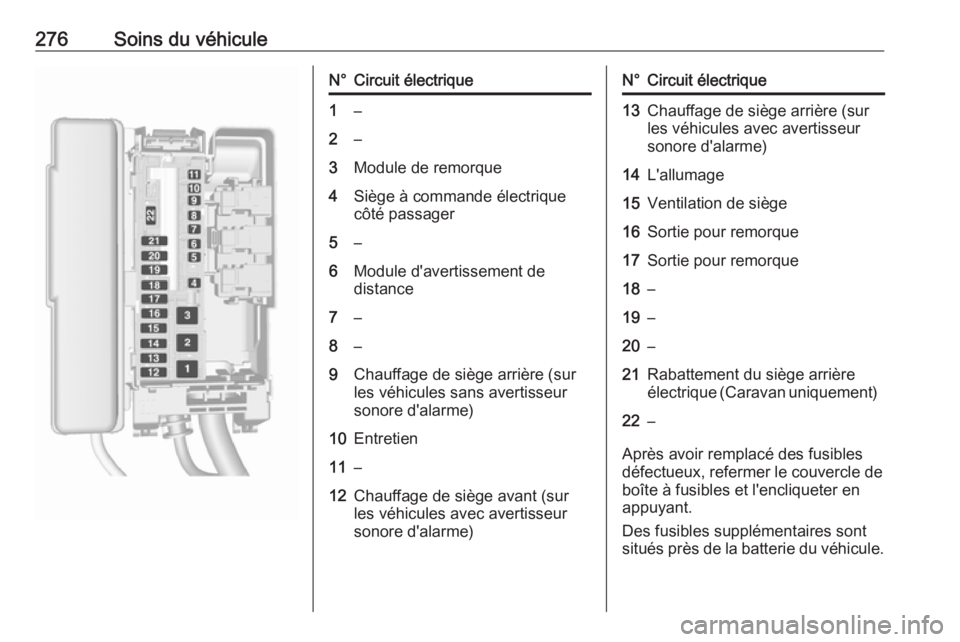

276Soins du véhiculeN°Circuit électrique1–2–3Module de remorque4Siège à commande électrique
côté passager5–6Module d'avertissement de
distance7–8–9Chauffage de siège arrière (sur
les véhicules sans avertisseur
sonore d'alarme)10Entretien11–12Chauffage de siège avant (sur
les véhicules avec avertisseur
sonore d'alarme)N°Circuit électrique13Chauffage de siège arrière (sur
les véhicules avec avertisseur
sonore d'alarme)14L'allumage15Ventilation de siège16Sortie pour remorque17Sortie pour remorque18–19–20–21Rabattement du siège arrière
électrique (Caravan uniquement)22–
Après avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en
appuyant.
Des fusibles supplémentaires sont
situés près de la batterie du véhicule.

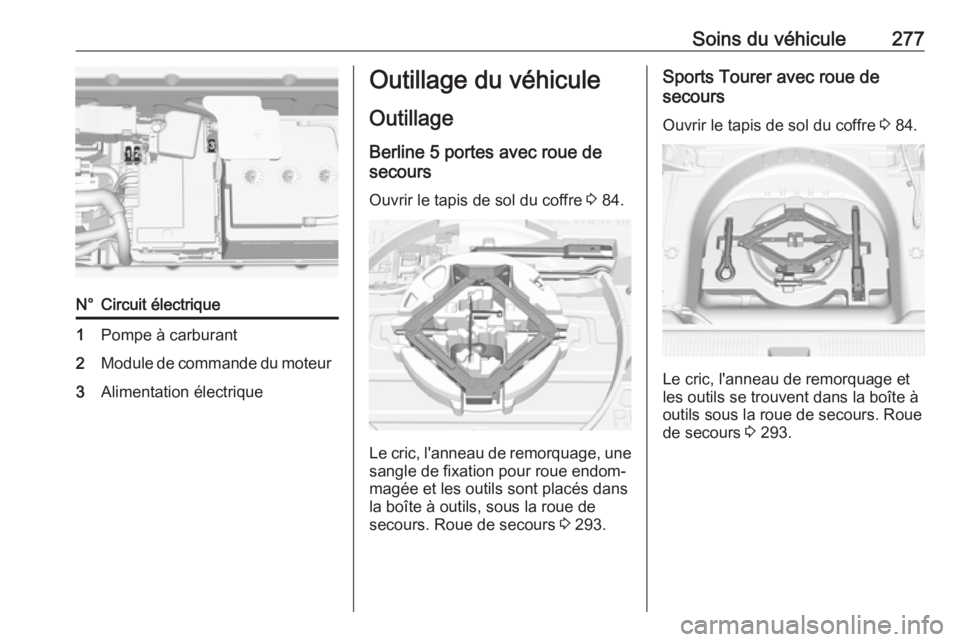

Soins du véhicule277N°Circuit électrique1Pompe à carburant2Module de commande du moteur3Alimentation électriqueOutillage du véhiculeOutillage Berline 5 portes avec roue de
secours
Ouvrir le tapis de sol du coffre 3 84.
Le cric, l'anneau de remorquage, une
sangle de fixation pour roue endom‐
magée et les outils sont placés dans
la boîte à outils, sous la roue de
secours. Roue de secours 3 293.
Sports Tourer avec roue de
secours
Ouvrir le tapis de sol du coffre 3 84.
Le cric, l'anneau de remorquage et
les outils se trouvent dans la boîte à
outils sous la roue de secours. Roue
de secours 3 293.

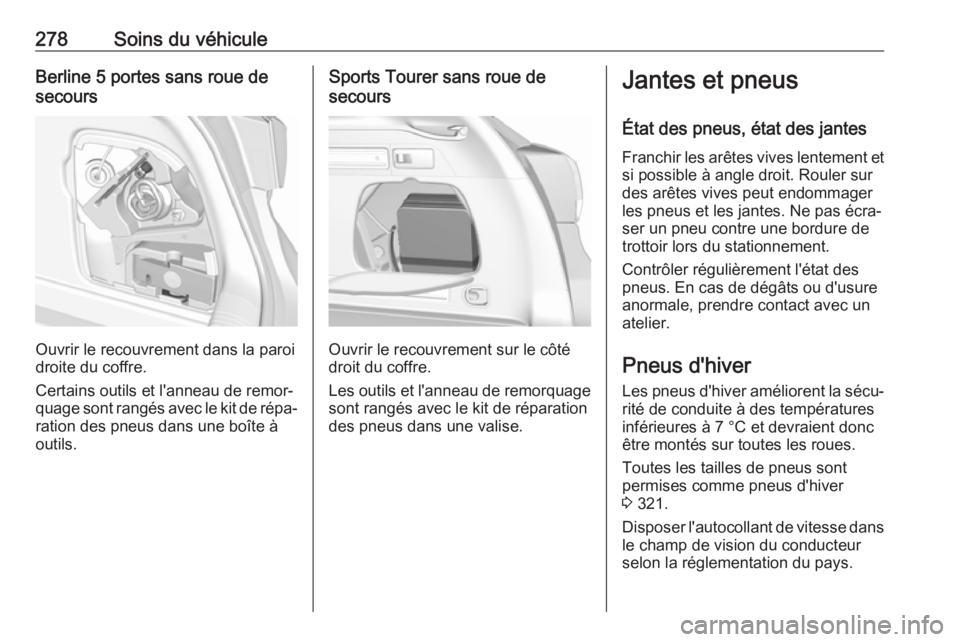

278Soins du véhiculeBerline 5 portes sans roue de
secours
Ouvrir le recouvrement dans la paroi
droite du coffre.
Certains outils et l'anneau de remor‐
quage sont rangés avec le kit de répa‐ ration des pneus dans une boîte àoutils.
Sports Tourer sans roue de
secours
Ouvrir le recouvrement sur le côté
droit du coffre.
Les outils et l'anneau de remorquage
sont rangés avec le kit de réparation
des pneus dans une valise.
Jantes et pneus
État des pneus, état des jantes Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐
rité de conduite à des températures inférieures à 7 °C et devraient donc
être montés sur toutes les roues.
Toutes les tailles de pneus sont
permises comme pneus d'hiver
3 321.
Disposer l'autocollant de vitesse dans le champ de vision du conducteur
selon la réglementation du pays.
