Page 111 of 321

Mittarit ja käyttölaitteet109NollausNollaa painamalla keskitason
näytössä SET/CLR suuntavilkkuvi‐
vussa useita sekunteja. Sytytysvirran
on oltava kytketty, mutta moottorin
sammuksissa.
Avaa alikansio painamalla ylätason
näytössä > ohjauspyörässä. Valitse
Nollaa ja vahvista painamalla 9 usei‐
den sekuntien ajan. Sytytysvirran on
oltava kytketty, mutta moottorin
sammuksissa.
Järjestelmä on nollattava aina moot‐
toriöljyn vaihdon yhteydessä, jotta se
toimii oikein. Käänny korjaamon
puoleen.
Seuraava huoltoKun järjestelmä on laskenut mootto‐
riöljyn käyttöiän lyhentyneen, kuljet‐
tajan tietokeskuksen näytölle ilmes‐
tyy Vaihda moottorin öljy . Vaihdata
moottoriöljy ja suodatin korjaamolla viikon sisällä tai enintään 500 km:n
jälkeen (sen mukaan kumpi ensin
täyttyy).
Huoltotiedot 3 282.Merkkivalot
Kuvattuja merkkivaloja ei ole kaikissa
autoissa. Kuvaus koskee kaikkia
mittaristoversioita. Merkkivalojen
sijainti saattaa vaihdella laitteiston
mukaan. Kun sytytysvirta on kytketty, useimmat merkkivalot palavat hetken
ajan toimintatestinä.
Merkkivalojen värit merkitsevät
seuraavaa:punainen:Vaara, tärkeä muistutuskeltainen:Varoitus, ohje, häiriövihreä:Päällekytkennän vahvis‐
tussininen:Päällekytkennän vahvis‐
tusvalkoinen:Päällekytkennän vahvis‐
tus
Katso eri mittaristojen kaikki merkki‐
valot kohdasta 3 101.
Suuntavilkut O palaa tai vilkkuu vihreänä.
Syttyy hetkeksi
Seisontavalot ovat käytössä.
Merkkivalo vilkkuu
Suuntavilkku tai varoitusvilkut ovat
käytössä.
Nopea vilkkuminen: suuntavilkku tai
sen sulake on viallinen, perävaunun
suuntavilkku ei toimi.
Lampun vaihto 3 241, sulakkeet
3 251.
Suuntavalot 3 143.
Turvavyömuistutin Etuistuinten turvavyömuistutus
Kuljettajan istuimen X palaa tai vilk‐
kuu punaisena mittaristossa.
Etumatkustajan istuimen symboli k
palaa tai vilkkuu punaisena kattokon‐
solissa, kun istuin on käytössä.
Page 112 of 321

110Mittarit ja käyttölaitteetPalaa
Sytytysvirran kytkemisen jälkeen
kunnes turvavyö on kiinnitetty.
Merkkivalo vilkkuu
Moottorin käynnistämisen jälkeen
enintään 100 sekunnin ajan, ennen
kuin turvavyö on kiinnitetty.
Takaistuimien turvavöiden tila
(keskitason näytöllä varustetut
autot)
X palaa tai vilkkuu valkoisena tai
harmaana kuljettajan tietokeskuk‐
sessa moottorin käynnistämisen
jälkeen.
Syttyy valkoisena
Turvavyö on kiinnittämättä.
Palaa harmaana
Turvavyö on kiinnitetty.
Vilkkuu valkoisena tai harmaana
Kiinnitetty turvavyö on irrotettu.
Turvavyön kiinnitys 3 57.Takaistuimien turvavöiden tila
(ylemmän tason näytöllä
varustetut autot)
X palaa vihreänä tai harmaana tai
vilkkuu keltaisena kuljettajan tieto‐
keskuksessa moottorin käynnistämi‐
sen jälkeen.
Palaa harmaana
Turvavyö on kiinnittämättä.
Palaa vihreänä
Turvavyö on kiinnitetty.
Vilkkuu keltaisena
Kiinnitetty turvavyö on irrotettu.
Turvavyön kiinnitys 3 57.
Turvatyynyt ja turvavyönkiristimet
v palaa punaisena.
Kun sytytysvirta kytketään, merkki‐
valo palaa n. neljä sekuntia . Jos se ei
syty, jos se ei sammu neljän sekunnin
kuluttua tai jos se syttyy ajon aikana,
turvatyynyjärjestelmässä on toiminta‐ häiriö. Käänny korjaamon puoleen.Turvatyynyt ja turvavöiden esikiristi‐
met eivät ehkä laukea onnettomuu‐
dessa.
Turvavöiden esikiristimien tai turva‐
tyynyjen lauettua v palaa jatkuvasti.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvavöiden esikiristimet, turvatyyny‐
järjestelmä 3 55, 3 58.
Turvatyynyn poistaminen käytöstä
V palaa keltaisena.
Etumatkustajan turvatyyny on aktivoi‐
tuna.
* palaa keltaisena.
Page 113 of 321

Mittarit ja käyttölaitteet111Etumatkustajan turvatyyny on pois‐
kytketty.
Turvatyynyn poistaminen käytöstä
3 63.
Latausjärjestelmä
p palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä Pysäytä, sammuta moottori. Auton
akku ei lataudu. Moottorin jäähdytys
saattaa olla keskeytynyt. Jarrutehos‐
tin voi lakata vaikuttamasta. Käänny
korjaamon puoleen.
Toimintavian merkkivalo Z palaa tai vilkkuu keltaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.Palaa moottorin käydessä
Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐
tyä.
Pakokaasusuodattimen puhdistus‐
prosessi ei ole ehkä mahdollinen.
Käänny välittömästi korjaamon
puoleen.
Vilkkuu moottorin käydessä Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
välittömästi korjaamon puoleen.
Jarru- ja kytkinjärjestelmä R palaa punaisena.
Jarru- ja kytkinnesteen taso on liian
alhainen, kun käsikäyttöistä seisonta‐
jarrua ei kytketä 3 238.9 Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Syttyy, kun käsikäyttöinen seisonta‐
jarru kytketään ja sytytysvirta on
kytkettynä 3 181.
Sähkötoiminen seisontajarru
m palaa tai vilkkuu punaisena.
Palaa Sähkötoiminen seisontajarru on
kytketty 3 181.
Merkkivalo vilkkuu Sähkötoimista seisontajarrua ei ole
kytketty tai vapautettu täysin. Paina
jarrupoljin pohjaan ja yritä nollata
järjestelmä ensin vapauttamalla ja
sitten kytkemällä sähkötoiminen
seisontajarru. Jos m vilkkuu edel‐
leen, älä jatka matkaa, vaan käänny
korjaamon puoleen.
Sähkötoimisen
seisontajarrun vika
j palaa tai vilkkuu keltaisena.
Page 114 of 321

112Mittarit ja käyttölaitteetPalaaSähkötoimisen seisontajarrun toimin‐ takyky on huonontunut 3 181.
Merkkivalo vilkkuu Sähkötoiminen seisontajarru on huol‐totilassa. Pysäytä auto, kytke sähkö‐
toiminen seisontajarru ja vapauta se
sitten nollataksesi.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Lukkiutumaton
jarrujärjestelmä (ABS)
u palaa keltaisena.
Palaa sytytysvirran kytkemisen
jälkeen muutamia sekunteja. Järjes‐
telmä on toimintavalmiudessa, kun
merkkivalo sammuu.
Jos merkkivalo ei sammu muutaman
sekunnin kuluttua tai jos se palaa ajon
aikana, ABS-järjestelmässä on häiriö.
Jarrujärjestelmä toimii edelleen,
mutta lukkiutumisenesto on kytkeyty‐
nyt pois.
Lukkiutumaton jarrujärjestelmä
3 180.
Vaihteensiirto
Näytössä näkyy R tai S ja suurem‐
man tai alemman vaihteen numero, kun ylös- tai alasvaihtoa suositellaan
polttoaineen säästämiseksi.
Etäisyyden osoitus edessäolevaan kohteeseen
E etäisyyden osoitus edessä
olevaan kohteeseen -asetuksen
mukaisen etutörmäyksen varoituksen hälytysherkkyyden täytettyjen etäi‐
syyspalkkien avulla.
Etutörmäyksen varoitus 3 198.
Kaistavahti a palaa vihreänä tai keltaisena tai
vilkkuu keltaisena.Palaa vihreänä
Järjestelmä on käytössä ja toiminta‐
valmis.
Palaa keltaisena
Auto lähestyy havaittua kaistamerkin‐ tää, mutta suuntavilkkua ei ole
käytetty tähän suuntaan.
Vilkkuu keltaisena Järjestelmä tunnistaa, että auto on
ajautunut selvästi pois kaistalta.
Kaistavahti 3 220
Elektroninen ajonvakautus‐ järjestelmä pois päältä
n palaa keltaisena.
Järjestelmä on pois toiminnasta.
Elektroninen ajonvakautus‐ järjestelmä ja
luistonestojärjestelmä
b palaa tai vilkkuu keltaisena.
Page 115 of 321

Mittarit ja käyttölaitteet113PalaaJärjestelmässä on vika. Ajoa voidaan
jatkaa. Ajovakavuus voi kuitenkin
huonontua ajotien laadusta riippuen.
Korjauta häiriön syy korjaamolla.
Merkkivalo vilkkuu Järjestelmä on aktiivisesti toimin‐
nassa. Moottorin teho voi heikentyä ja auto voi hieman jarruttaa automaatti‐
sesti.
Elektroninen ajovakauden hallintajär‐
jestelmä 3 184, luistonestojärjes‐
telmä 3 183.
Luistonestojärjestelmä pois päältä
k palaa keltaisena.
Järjestelmä on pois toiminnasta.
Hehkutus
! palaa keltaisena.
Dieselmoottorin hehkutus on akti‐
voitu. Se kytkeytyy päälle ainoastaan matalissa lämpötiloissa. Käynnistä
moottori kun merkkivalo sammuu.Pakokaasusuodatin
% palaa tai vilkkuu keltaisena.
Pakokaasusuodatin on puhdistet‐
tava.
Jatka ajamista kunnes % sammuu.
Mikäli mahdollista, älä anna moottorin
käyntinopeuden laskea alle
2000 r/min.
Palaa Pakokaasusuodatin on täynnä. Käyn‐nistä puhdistusmenettely ensi tilassa.
Merkkivalo vilkkuu Suodattimen suurin täyttöaste on
saavutettu. Käynnistä puhdistusme‐
nettely välittömästi moottorin vaurioi‐
tumisen estämiseksi.
Pakokaasusuodatin 3 169, Stop-
Start-järjestelmä 3 164.
AdBlue
Y vilkkuu keltaisena.
AdBlue-neste on vähissä. Lisää
AdBlue-nestettä mahdollisimman
pian moottorin käynnistyksen estämi‐ sen välttämiseksi.AdBlue 3 170.
Rengaspaineiden valvontajärjestelmä
w palaa tai vilkkuu keltaisena.
Palaa Rengaspaineiden aleneminen.
Pysähdy heti ja tarkasta rengaspai‐
neet.
Merkkivalo vilkkuu Häiriö järjestelmässä tai on asennettu
pyörä, jossa ei ole paineanturia
(esim. varapyörä). Merkkivalo palaa
jatkuvasti 60 - 90 sekunnin kuluttua. Käänny korjaamon puoleen.
Moottorin öljynpaine
I palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Page 116 of 321

114Mittarit ja käyttölaitteetPalaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla
keskeytynyt. Moottori voi vaurioi‐
tua ja leikata kiinni, jolloin vetävät
pyörät lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihde vapaalle.
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.
9 Varoitus
Jarruttaminen ja ohjaaminen
vaativat huomattavasti enemmän voimaa moottorin ollessa sammu‐
tettuna.
Autostop-toiminnon aikana jarru‐
tehostin toimii normaalisti.
Älä poista avainta, ennen kuin
auto on paikallaan, koska muutoin
ohjauslukko saattaa lukittua odot‐
tamatta.
Tarkista öljymäärä, ennen kuin kään‐
nyt korjaamon puoleen 3 236.
Polttoaine vähissä
Y palaa tai vilkkuu keltaisena.
Palaa Polttoainesäiliössä on liian vähänpolttoainetta.
Merkkivalo vilkkuuPolttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja säiliötä tyhjäksi.
Tankkaaminen 3 225.
Katalysaattori 3 170.
Ilman poisto dieselpolttoainejärjestel‐
mästä 3 240.
Ajonestin
d vilkkuu keltaisena.
Häiriö ajonestinjärjestelmässä. Moot‐ toria ei voida käynnistää.
Ulkovalot 8 palaa vihreänä.Ulkovalot ovat päällä 3 137.
Kaukovalot
C palaa sinisenä.
Se palaa kaukovalojen ollessa kytket‐ tyinä tai kaukovalovilkkua käytet‐
täessä 3 138.
Kaukovaloapu f palaa vihreänä.
Kaukovaloapu on aktivoitu, katso
LED-ajovalot 3 139.
LED-ajovalot
f palaa tai vilkkuu keltaisena.
Palaa
Häiriö järjestelmässä.
Käänny korjaamon puoleen.
Merkkivalo vilkkuu Järjestelmä on kytketty symmetrisille
lähivaloille.
Page 117 of 321

Mittarit ja käyttölaitteet115Merkkivalo f vilkkuu noin
neljä sekuntia sytytysvirran sammut‐ tamisen jälkeen symmetristen ajova‐
lojen muistutuksena 3 139.
Sumuvalot
> palaa vihreänä.
Etusumuvalot ovat käytössä 3 143.
Takasumuvalo
ø palaa keltaisena.
Takasumuvalo on päällä 3 144.
Vakionopeussäädin
m syttyy valkoisena tai vihreänä.
Syttyy valkoisena Järjestelmä on päällä.
Palaa vihreänäVakionopeussäädin on käytössä.Asetettu nopeus näkyy kuljettajan
tietokeskuksessa.
Vakionopeussäädin 3 186.Mukautuva
vakionopeussäädin
m syttyy valkoisena tai vihreänä.
C syttyy kuljettajan tietokeskuk‐
sessa.
m palaa valkoisena
Järjestelmä on päällä.
m palaa vihreänä
Mukautuva vakionopeussäädin on
toiminnassa.
Kun mukautuva vakionopeussäädin
on päällä tai toiminnassa, kuljettajan
tietokeskuksessa näkyy C ja asetettu
nopeus.
Mukautuva vakionopeussäädin
3 190.
Auto havaittu edessä
A palaa vihreänä tai keltaisena.
Palaa vihreänä Edessä on havaittu auto samalla
kaistalla.Palaa keltaisena
Etäisyys edessä olevaan liikkuvaan autoon on liian pieni tai toista autoa
lähestytään liian nopeasti.
Mukautuva vakionopeussäädin
3 190, Etutörmäyksen varoitus
3 198.
Nopeusrajoitin
L syttyy valkoisena tai vihreänä.
Syttyy valkoisena Järjestelmä on päällä.
Palaa vihreänäNopeusrajoitin on käytössä. Asetettu
nopeus näytetään L-symbolin
lähellä.
Nopeudenrajoitin 3 188.
Liikennemerkkien tunnistus L näyttää havaitut liikennemerkit
merkkivaloina.
Liikennemerkkiapu 3 216.
Page 118 of 321

116Mittarit ja käyttölaitteetOvi auki
h palaa punaisena.
Ovi tai takaluukku on auki.Näytöt
Kuljettajan tietokeskus
Kuljettajan tietokeskus sijaitsee mitta‐ ristossa.
Versiosta ja mittaristosta riippuen
kuljettajan tietokeskus on saatavana
keskitason näyttönä tai ylätason näyt‐ tönä.
Auton varustelusta riippuen kuljetta‐
jan tietokeskus ilmaisee seuraavat:
● matkamittari ja osamatkamittari
● auton tiedot
● ajotietokone
● ajotaloudellisuustiedot
● auton ilmoitukset ja varoitusilmoi‐
tukset
● audio- ja infotainment-järjestel‐ män ilmoitukset
● puhelimen tiedot
● navigoinnin tiedot
● auton asetuksetKeskitason näyttö
Päävalikot ovat: ● Ajotietokonetiedot, jotka näyt‐ tää ; , katso kuvaus jäljem‐
pänä.
● Auton tiedot, jotka näyttää ?,
katso kuvaus jäljempänä.
● Eco-tiedot, jotka näyttää @,
katso kuvaus jäljempänä.
Osa näytetyistä toiminnoista vaihte‐
lee, kun autoa ajetaan tai se on
paikallaan, ja jotkin toiminnot ovat
käytössä vain silloin, kun autoa
ajetaan.
Page 119 of 321

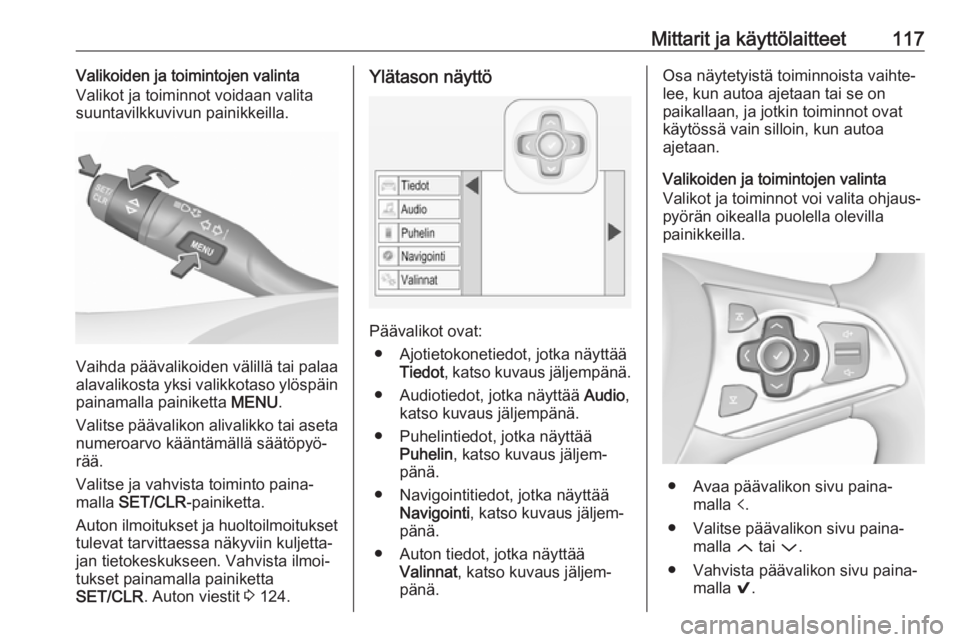

Mittarit ja käyttölaitteet117Valikoiden ja toimintojen valinta
Valikot ja toiminnot voidaan valita
suuntavilkkuvivun painikkeilla.
Vaihda päävalikoiden välillä tai palaa
alavalikosta yksi valikkotaso ylöspäin painamalla painiketta MENU.
Valitse päävalikon alivalikko tai aseta
numeroarvo kääntämällä säätöpyö‐ rää.
Valitse ja vahvista toiminto paina‐
malla SET/CLR -painiketta.
Auton ilmoitukset ja huoltoilmoitukset
tulevat tarvittaessa näkyviin kuljetta‐
jan tietokeskukseen. Vahvista ilmoi‐
tukset painamalla painiketta
SET/CLR . Auton viestit 3 124.
Ylätason näyttö
Päävalikot ovat:
● Ajotietokonetiedot, jotka näyttää Tiedot , katso kuvaus jäljempänä.
● Audiotiedot, jotka näyttää Audio,
katso kuvaus jäljempänä.
● Puhelintiedot, jotka näyttää Puhelin , katso kuvaus jäljem‐
pänä.
● Navigointitiedot, jotka näyttää Navigointi , katso kuvaus jäljem‐
pänä.
● Auton tiedot, jotka näyttää Valinnat , katso kuvaus jäljem‐
pänä.
Osa näytetyistä toiminnoista vaihte‐
lee, kun autoa ajetaan tai se on
paikallaan, ja jotkin toiminnot ovat
käytössä vain silloin, kun autoa
ajetaan.
Valikoiden ja toimintojen valinta
Valikot ja toiminnot voi valita ohjaus‐
pyörän oikealla puolella olevilla
painikkeilla.
● Avaa päävalikon sivu paina‐ malla p.
● Valitse päävalikon sivu paina‐ malla Q tai P.
● Vahvista päävalikon sivu paina‐ malla 9.
Page 120 of 321

118Mittarit ja käyttölaitteetKun päävalikon sivu on valittu, valitse
alisivut painamalla Q tai P.
● Avaa valitun alisivun seuraava kansio painamalla q.
● Valitse tarvittaessa toiminnot tai aseta numeroarvo painamalla
painiketta Q tai P.
● Valitse ja vahvista toiminto paina‐
malla 9-painiketta.
Auton ilmoitukset ja huoltoilmoitukset
tulevat tarvittaessa näkyviin kuljetta‐
jan tietokeskukseen.
Vahvista ilmoitukset painamalla
painiketta 9.
Auton viestit 3 124.
Ajotietokoneen tiedot, ; tai Info
Seuraavassa luettelossa on kaikki
Info-valikon mahdolliset sivut. Jotkin
näistä eivät ehkä ole käytettävissä
autossasi. Jotkin toiminnot esitetään
näytöstä riippuen symboleina.
Valitse sivu kääntämällä säätöpyörää tai painamalla Q tai P:
● Osamatkamittari 1/2 tai A/B
● Polttoaineen keskimääräinen kulutus● Keskinopeus
● Digitaalinen nopeus
● Toimintasäde
● Polttoaineen hetkellinen kulutus
● Jäljellä oleva öljyn käyttöikä
● Rengaspaine
● Liikennemerkkiapu
● Etäisyyden osoitus edessä olevaan kohteeseen
● Ajastin
● Ulkolämpötila
● AdBlue-määrä
Keskitason näytössä sivut "Jäljellä
oleva öljyn käyttöikä", "Rengas‐
paine", "Liikennemerkkien tunnistus"
ja "Etäisyyden osoitus edessä
olevaan kohteeseen" näytetään
Auton tiedot -valikossa, valitse ?.
Osamatkamittari 1/2 tai A/B
Osamatkamittari näyttää edellisen
nollauksen jälkeen tallennetun
matkan.
Osamatkamittari laskee etäisyyden
9 999 km:iin saakka ja aloittaa sitten
uudelleen nollasta.Nollaa keskitason näyttö painamalla
SET/CLR muutaman sekunnin ajan.
Nollaa ylätason näyttö painamalla >
ja vahvista painamalla 9.
Osamatkamittarin sivujen 1/A ja 2/B tiedot voidaan nollata erikseen kysei‐
sen näytön ollessa aktiivinen.
Keskikulutus
Keskikulutuksen näyttö. Mittaus
voidaan nollata milloin tahansa ja
aloittaa alusta oletusarvosta.
Nollaa keskitason näyttö painamalla SET/CLR parin sekunnin ajan. Nollaa
ylätason näyttö painamalla > ja
vahvista painamalla 9.
Kahta polttoainetta käyttävällä moot‐ torilla varustetut autot: Keskikulutus
ilmoitetaan valittuna olevalle tilalle:
CNG tai bensiini.
Keskinopeus
Keskinopeuden näyttö. Mittaus
voidaan käynnistää uudelleen milloin
tahansa.
Nollaa keskitason näyttö painamalla SET/CLR parin sekunnin ajan. Nollaa
ylätason näyttö painamalla > ja
vahvista painamalla 9.
