Istuimet, turvajärjestelmät69IL:soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille.
ISOFIX-turvajärjestelmän tulee olla hyväksytty autotyyppiä varten (katso lasten turvajärjestelmän autotyyppiluet‐
teloa)IUF:soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX-turvaistuimille, jotka on hyväksytty käytettäviksi
tässä painoluokassaX:tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä1:siirrä istuinta eteenpäin niin pitkälle kuin tarpeellista ja säädä selkänojan kallistus riittävän pystyyn asentoon sen varmistamiseksi, että vyö kulkee eteenpäin yläkiinnityspisteestä2:säädä istuinta korkeammalle niin pitkälle kuin tarpeellista ja säädä selkänojan kallistus riittävän pystyyn asentoon
sen varmistamiseksi, että vyö on tiukka sen kiinnityspuolelta3:siirrä lasten turvajärjestelmän edessä olevaa etuistuinta eteenpäin niin pitkälle kuin tarpeellista4:säädä kyseistä pääntukea tarpeen mukaan tai irrota se tarvittaessa
ISOFIX-kokoluokka ja kiinnitys
A - ISO/F3:kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9–18 kg yläpäässäB - ISO/F2:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kgB1 - ISO/F2X:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kgC - ISO/R3:selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n paino‐ luokan yläpäässäD - ISO/R2:selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n paino‐
luokassaE - ISO/R1:selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluo‐
kassaF- ISO/L1:kasvot sivusuuntaan vasemmalle asennettava turvajärjestelmä (vaunukoppa)G - ISO/L2:kasvot sivusuuntaan oikealle asennettava turvajärjestelmä (vaunukoppa)

70Istuimet, turvajärjestelmätSallitut lasten i-Size-turvajärjestelmän kiinnitysmahdollisuudet ISOFIX-kiinnikkeilläEtumatkustajan istuimella
Takapenkin
ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toimintaval‐
miudessaturvatyyny ei toimintaval‐ miudessai-Size lasten
turvajärjestelmätXXi - UXi - U:soveltuu eteenpäin ja taaksepäin suunnatuille yleismallisille i-Size-turvajärjestelmilleX:istuinpaikka ei sovellu yleismallisille i-Size-turvajärjestelmille

Säilytys71SäilytysSäilytystilat................................... 71
Käsinelokero .............................. 71
Mukinpitimet .............................. 71
Etusäilytyslokero .......................72
Kyynärnojan säilytystila .............72
Tavaratila ..................................... 73
Takasäilytystila .......................... 79
Tavaratilan suoja .......................79
Tavaratilan lattian suojalevy ......81
Kiinnityssilmukat ........................81
Tavaratilan kiinnitysjärjestelmä ..................82
Turvaverkko ............................... 84
Varoituskolmio ........................... 86
Ensiapupakkaus ........................87
Kattotelinejärjestelmä ..................88
Kattoteline ................................. 88
Lastaustietoa ............................... 88Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä
esineitä säilytystiloissa. Muuten
säilytystilan kansi saattaa avautua voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Käsinelokero
Käsinelokerossa on kynäpidin, kolik‐
kopidin ja pyörien lukkomutterien
sovitin.
Käsinelokerossa voi olla myös CD-
soitin ja työkalu virtaliittimellä varus‐
tetun sulakerasian kannen irrottami‐
seen.
Käsinelokeron on oltava kiinni ajon
aikana.
Mukinpitimet
Mukinpitimet sijaitsevat keskikonso‐
lissa.

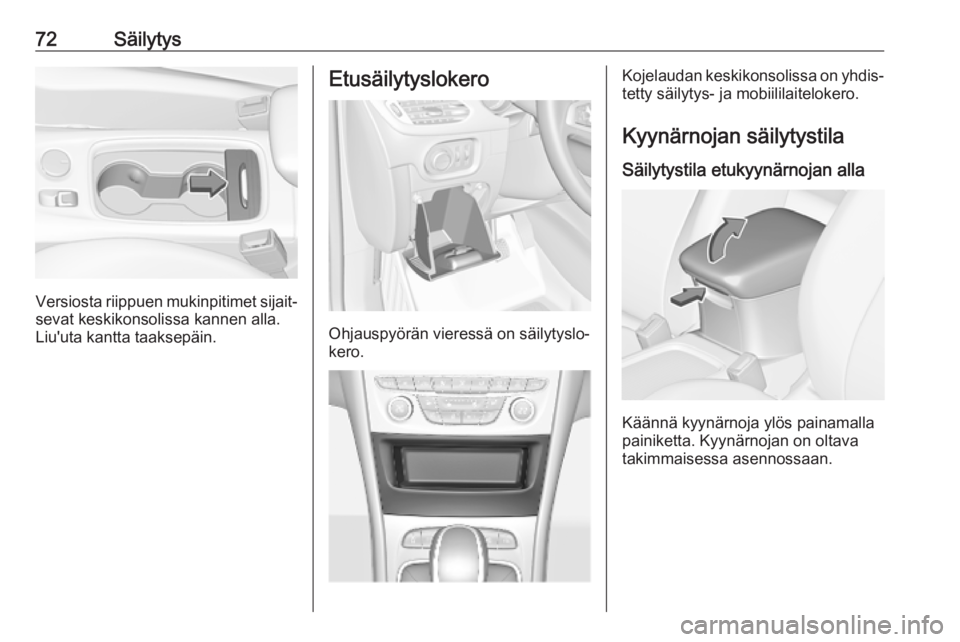

72Säilytys
Versiosta riippuen mukinpitimet sijait‐
sevat keskikonsolissa kannen alla.
Liu'uta kantta taaksepäin.
Etusäilytyslokero
Ohjauspyörän vieressä on säilytyslo‐
kero.
Kojelaudan keskikonsolissa on yhdis‐
tetty säilytys- ja mobiililaitelokero.
Kyynärnojan säilytystila Säilytystila etukyynärnojan alla
Käännä kyynärnoja ylös painamalla
painiketta. Kyynärnojan on oltava takimmaisessa asennossaan.

Säilytys73Tavaratila
Auton varustelusta riippuen takaistui‐
men selkänoja on jaettu kahteen tai
kolmeen osaan. Kaikki osat voidaan
kääntää alas.
Ennen takaistuimien selkänojien tait‐
tamista tee seuraavat toimet tarvit‐
taessa:
● 5-ovinen viistoperä: irrota tavara‐
tilan suoja 3 79.
● Sports Tourer: irrota rullaverho 3 79.
● Paina salpaa ja pidä sitä painet‐ tuna painaaksesi pääntuet alas
3 45.
● Irrota takapääntuet ulos, jotta selkänojat asettuvat kokonaan
istuintyynyjen päälle 3 45.Tavaratilan laajennus
(kaksiosainen takaistuimen
selkänoja), 5-ovinen viistoperä
● Vie reunapaikkojen turvavyöt sivupidikkeiden läpi suojataksesi
niitä vaurioilta. Selkänojia kään‐
nettäessä turvavyöt on vedettävä
niiden mukana.
● Vedä toisen tai kummankin reunapaikan vapautusvivusta ja
käännä selkänojat alas istuintyy‐
nyille.
● Irrota turvavyö selkänojan ohjai‐ mesta ja laita se pitimen taakse
kuvan mukaisesti.
● Käännä ylös nostamalla selkäno‐
jia ja ohjaamalla ne pystyasen‐
toon, kunnes ne lukittuvat kuulu‐
vasti.

74Säilytys
Selkänojat on lukittu oikein vain
silloin, kun punainen merkintä
lähellä vapautusvipua ei ole enää näkyvissä.
9 Varoitus
Selkänojien ollessa ylös käännet‐
tyinä varmista ennen liikkeelle
lähtemistä, että ne ovat lukkiutu‐
neet hyvin paikalleen. Tämän
noudattamatta jättäminen voi
johtaa henkilövahinkoihin tai kuor‐ man tai auton vaurioitumiseen
voimakkaan jarrutuksen tai
törmäyksen yhteydessä.
Keskimmäisen istuimen turvavyö saattaa jäädä väliin, jos selkänoja
nostetaan liian nopeasti. Avaa
kelauslaitteen lukitus painamalla
turvavyötä sisään tai vetämällä sitä
ulos noin 20 mm ja irrottamalla
otteen.
Tavaratilan laajennus
(kolmiosainen takaistuimen
selkänoja), 5-ovinen viistoperä
● Käännä takakyynärnoja ylös.● Vedä silmukasta ja käännä takaistuimen keskimmäinen
selkänoja alas.
● Vedä toisen tai kummankin reunapaikan vapautusvivusta ja
käännä selkänojat alas istuintyy‐
nyille.
9 Varoitus
Ole varovainen kääntäessäsi alas
oikeanpuoleisen istuimen selkä‐ nojaa, jos keskimmäisen istuimen
selkänoja on jo käännetty alas.
Henkilövahingon vaara johtuen
selkänojassa olevasta ulkone‐
vasta pultista.

Säilytys75
● Vie reunapaikkojen turvavyötsivupidikkeiden läpi suojataksesi
niitä vaurioilta. Selkänojia kään‐
nettäessä turvavyöt on vedettävä
niiden mukana.
● Irrota turvavyö selkänojan ohjai‐ mesta ja laita se pitimen taakse
kuvan mukaisesti.
● Käännä ylös nostamalla selkäno‐
jia ja ohjaamalla ne pystyasen‐
toon, kunnes ne lukittuvat kuulu‐
vasti.
Selkänojat on lukittu oikein vain
silloin, kun punaiset merkinnät
molemmilla puolilla lähellä
vapautusvipua eivät ole enää
näkyvissä.
9 Varoitus
Selkänojien ollessa ylös käännet‐
tyinä varmista ennen liikkeelle
lähtemistä, että ne ovat lukkiutu‐
neet hyvin paikalleen. Tämän
noudattamatta jättäminen voi
johtaa henkilövahinkoihin tai kuor‐ man tai auton vaurioitumiseen
voimakkaan jarrutuksen tai
törmäyksen yhteydessä.
Keskimmäisen istuimen turvavyö saattaa jäädä väliin, jos selkänoja
nostetaan liian nopeasti. Avaa
kelauslaitteen lukitus painamalla

76Säilytysturvavyötä sisään tai vetämällä sitä
ulos noin 20 mm ja irrottamalla
otteen.
Tavaratilan laajennus
(kaksiosainen takaistuimen
selkänoja), Sports Tourer
● Laita ulompien turvavöiden lukkokielekkeet sivupidikkee‐
seen suojataksesi vöitä vauri‐
oilta, katso piirustus.
● Vedä toisen tai kummankin reunapaikan vapautusvivusta ja
käännä selkänojat alas istuintyy‐
nyille.
● Käännä ylös nostamalla selkäno‐
jia ja ohjaamalla ne pystyasen‐
toon, kunnes ne lukittuvat kuulu‐
vasti.Selkänojat on lukittu oikein vain
silloin, kun punaiset merkinnät
molemmilla puolilla lähellä
vapautusvipua eivät ole enää
näkyvissä.
9 Varoitus
Selkänojien ollessa ylös käännet‐
tyinä varmista ennen liikkeelle
lähtemistä, että ne ovat lukkiutu‐
neet hyvin paikalleen. Tämän
noudattamatta jättäminen voi
johtaa henkilövahinkoihin tai kuor‐
man tai auton vaurioitumiseen
voimakkaan jarrutuksen tai
törmäyksen yhteydessä.

Säilytys77
Keskimmäisen istuimen turvavyö
saattaa jäädä väliin, jos selkänoja
nostetaan liian nopeasti. Avaa
kelauslaitteen lukitus painamalla
turvavyötä sisään tai vetämällä sitä
ulos noin 20 mm ja irrottamalla
otteen.
Tavaratilan laajennus
(kolmiosainen takaistuimen
selkänoja), Sports Tourer
● Käännä takakeskikyynärnoja ylös.● Vedä silmukasta ja käännätakaistuimen keskimmäinen
selkänoja alas.
● Laita ulompien turvavöiden lukkokielekkeet sivupidikkee‐
seen suojataksesi vöitä vauri‐
oilta, katso piirustus.
● Vedä toisen tai kummankin reunapaikan vapautusvivusta ja
käännä selkänojat alas istuintyy‐
nyille.
9 Varoitus
Ole varovainen kääntäessäsi alas
oikeanpuoleisen istuimen selkä‐
nojaa, jos keskimmäisen istuimen
selkänoja on jo käännetty alas.

78SäilytysHenkilövahingon vaara johtuen
selkänojassa olevasta ulkone‐
vasta pultista.
● Vaihtoehtoisesti taita istuimen selkänojat tavaratilasta: vedä
tavaratilan vasemmassa tai
oikeassa sivuseinässä olevaa
kytkintä taittaaksesi vastaavan
osan takaistuimen selkänojasta.
9 Varoitus
Ole varovainen, kun käytät taka‐
selkänojia tavaratilasta. Selkänoja kääntyy eteen varsin voimak‐
kaasti. Loukkaantumisvaara erityi‐
sesti lapsille.
Varmista, että takapenkille ei ole
kiinnitetty mitään tai istuintyynyllä
ei ole mitään.
● Käännä ylös nostamalla selkäno‐
jia ja ohjaamalla ne pystyasen‐
toon, kunnes ne lukittuvat kuulu‐
vasti.
Selkänojat on lukittu oikein vain
silloin, kun punaiset merkinnät
molemmilla puolilla lähellä
vapautusvipua eivät ole enää
näkyvissä.9 Varoitus
Selkänojien ollessa ylös käännet‐
tyinä varmista ennen liikkeelle
lähtemistä, että ne ovat lukkiutu‐
neet hyvin paikalleen. Tämän
noudattamatta jättäminen voi
johtaa henkilövahinkoihin tai kuor‐
man tai auton vaurioitumiseen
voimakkaan jarrutuksen tai
törmäyksen yhteydessä.
