Sõiduki hooldamine249Sports Tourer
1.Vabastage kate vastavalt küljelt ja
avage.
2. Keerake mõlemad plastist kinnitusmutrid seestpoolt käega
lahti.
3. Tõmmake tagatule plokk ettevaatlikult pesast välja ja
eemaldage.
4. Vabastada kaabel hoidikust.
5. Tavalised tagatuled:
Vabastage kolm kinnituskõrva ja
eemaldage pirnipesa tulesõlmest.
6. Eemaldage ja asendage pirnid:
Tagatuli/pidurituli ( 1)

250Sõiduki hooldamineSuunatuli (2)
7. Sisestage lambipesa tulesõlme.
8. LED-tagatuled:
LED-tagatulede ja LED-
pidurituledega versioonil saab
asendada ainult suunetule pirni:
eemaldage pirnipesa tulesõlmest
pööramise teel. Vahetage pirn
pirnipesas.
9. Ühendage kaabel hoidikuga.
10. Paigaldage tulesõlm sõiduki kere külge ja pingutage pakiruumi
sisemusse jäävaid
kinnitusmutreid. Kinnitage kate.
Teatud mudelitel on LED-tagatuled ja
-pidurituled. Rikke korral laske
töökojal LED-pirnid asendada.
Tagaluugi valgustuskoost
1. Vabastage ja eemaldage tagaluugi kate.
2. Keerake plastist kinnitusmutterkäsitsi lahti.
3. Tõmmake tagatule plokkettevaatlikult pesadest välja ja
eemaldage.

Sõiduki hooldamine251
4. Vajutage kolme kinnituskõrva jaeemaldage pirnikandur
tulemoodulist.
5. Eemaldada ja vahetada lamp:
Tagurdustuli ( 1)
Tagatuli ( 2)
Tagumine udutuli ( 3) (vasak)
6. Sisestada lambipesa tagatulekomplekti.
7. LED-tagatuledega versioonilsaab vahetada ainult tagurdustule
pirni: eemaldage pirnipesa
tulesõlmest pööramise teel.
Vahetage pirn pirnipesas.
8. Paigaldage tulesõlm tagaluugi külge ja pingutage kinnitusmutrit
seestpoolt. Kinnitage kate.
Teatud mudelitel on LED-tagatuled. Rikke korral laske töökojal LED-pirnid asendada.
Külgmised suunatuled Lambi vahetamiseks võtke
lambikorpus välja järgmiselt:
1. Libistage lamp vasakule poole ja eemaldage parem ots ees.

252Sõiduki hooldamine
2.Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lampi vasakule ja
sisestage parempoolne ots.
Numbrimärgi tuli
1. Suruda kruvikeeraja katte õnarusse, suruda küljele ja
vabastada vedru.
2. Tõmmake lamp alla välja, vältides
juhtme kaasatõmbamist.
3. Lambipesa väljavõtmiseks lambi korpusest keerake seda
vastupäeva.

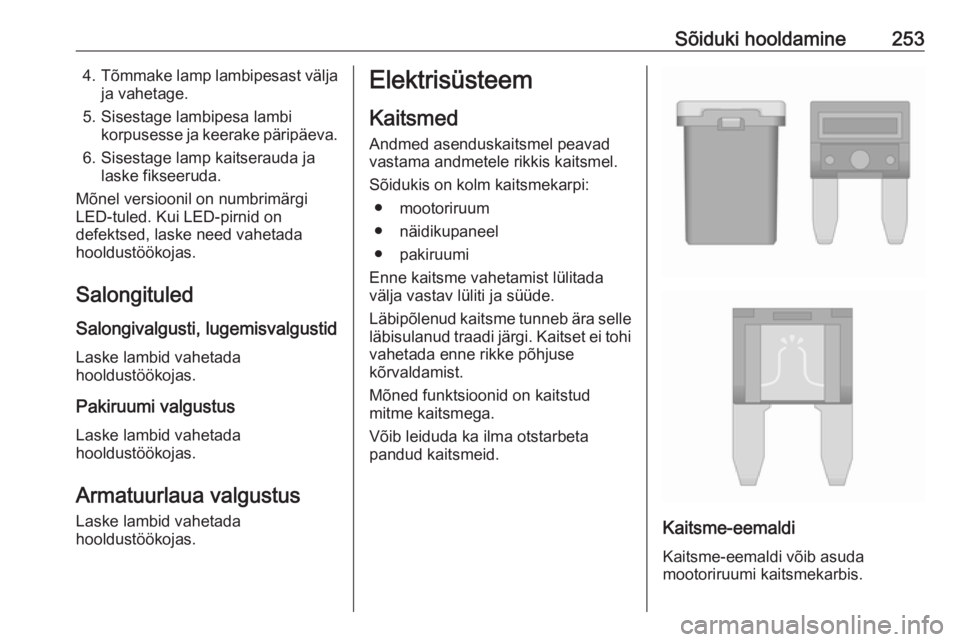

Sõiduki hooldamine2534.Tõmmake lamp lambipesast välja
ja vahetage.
5. Sisestage lambipesa lambi korpusesse ja keerake päripäeva.
6. Sisestage lamp kaitserauda ja laske fikseeruda.
Mõnel versioonil on numbrimärgi
LED-tuled. Kui LED-pirnid on
defektsed, laske need vahetada
hooldustöökojas.
Salongituled Salongivalgusti, lugemisvalgustid
Laske lambid vahetada
hooldustöökojas.
Pakiruumi valgustusLaske lambid vahetada
hooldustöökojas.
Armatuurlaua valgustus
Laske lambid vahetada
hooldustöökojas.Elektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kolm kaitsmekarpi: ● mootoriruum
● näidikupaneel
● pakiruumi
Enne kaitsme vahetamist lülitada
välja vastav lüliti ja süüde.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi. Kaitset ei tohi vahetada enne rikke põhjuse
kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.

254Sõiduki hooldamine
Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Vabastage ja eemaldage kate.

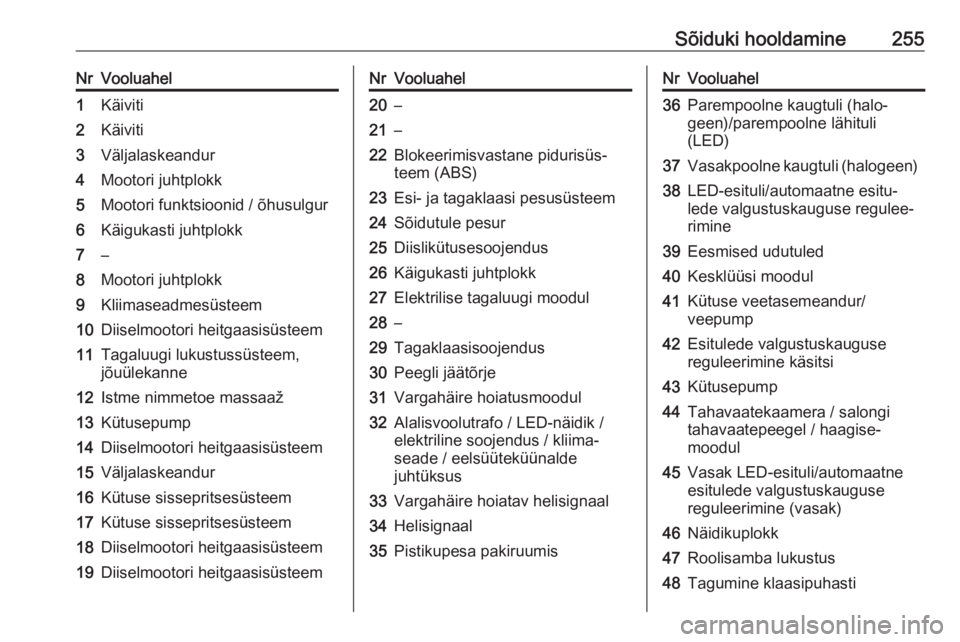

Sõiduki hooldamine255NrVooluahel1Käiviti2Käiviti3Väljalaskeandur4Mootori juhtplokk5Mootori funktsioonid / õhusulgur6Käigukasti juhtplokk7–8Mootori juhtplokk9Kliimaseadmesüsteem10Diiselmootori heitgaasisüsteem11Tagaluugi lukustussüsteem,
jõuülekanne12Istme nimmetoe massaaž13Kütusepump14Diiselmootori heitgaasisüsteem15Väljalaskeandur16Kütuse sissepritsesüsteem17Kütuse sissepritsesüsteem18Diiselmootori heitgaasisüsteem19Diiselmootori heitgaasisüsteemNrVooluahel20–21–22Blokeerimisvastane pidurisüs‐
teem (ABS)23Esi- ja tagaklaasi pesusüsteem24Sõidutule pesur25Diislikütusesoojendus26Käigukasti juhtplokk27Elektrilise tagaluugi moodul28–29Tagaklaasisoojendus30Peegli jäätõrje31Vargahäire hoiatusmoodul32Alalisvoolutrafo / LED-näidik /
elektriline soojendus / kliima‐
seade / eelsüüteküünalde
juhtüksus33Vargahäire hoiatav helisignaal34Helisignaal35Pistikupesa pakiruumisNrVooluahel36Parempoolne kaugtuli (halo‐
geen)/parempoolne lähituli
(LED)37Vasakpoolne kaugtuli (halogeen)38LED-esituli/automaatne esitu‐
lede valgustuskauguse regulee‐
rimine39Eesmised udutuled40Kesklüüsi moodul41Kütuse veetasemeandur/
veepump42Esitulede valgustuskauguse
reguleerimine käsitsi43Kütusepump44Tahavaatekaamera / salongi
tahavaatepeegel / haagise‐
moodul45Vasak LED-esituli/automaatne
esitulede valgustuskauguse
reguleerimine (vasak)46Näidikuplokk47Roolisamba lukustus48Tagumine klaasipuhasti

256Sõiduki hooldamineNrVooluahel49Väline tahavaatepeegel50Parem LED-esituli/automaatne
esitulede valgustuskauguse
reguleerimine (parem)51Vasak lähituli (LED)52Mootori juhtplokk/käigukasti juht‐
plokk53–54Esiklaasipuhasti55Diiselmootori heitgaasisüsteem56–57–
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.
Armatuurlaua kaitsmekarp
Kaitsmekarp on katte taga.
Tõmmake vasakpoolset katet.
Toitepesaga sõidukid:
Kui kaitsmekarbi kattel on toitepesa,
siis tuleb see adapteri ja
kruvikeerajaga eemaldada. Adapter
paikneb kindalaekas 3 71.
Kruvikeeraja asub pakiruumis 3 260.Kinnitage adapter toitepesa vasakule
küljele.

Sõiduki hooldamine257Lükake kruvikeeraja läbi adapteris
oleva ava. Eemaldage kate,
tõmmates seda kruvikeeraja otsa
juurest.Number:Vooluahel1–2Kliimaseadmesüsteem,
ventilaator3Elektriajamiga iste, juhi‐
poolne4Sigaretisüütel/eesmine
pistikupesa5–6Eesmine elektriaken7Blokeerimisvastane piduri‐
süsteem (ABS)8Soojendusega rool9Kere juhtmoodul 810Tagumine elektriaken11Katuseluuk12Kere juhtmoodul 413Istmesoojendus (ainult
alarmsignaalita sõidukitel)14Välispeegel15Kere juhtmoodul 116Kere juhtmoodul 7Number:Vooluahel17Kere juhtmoodul 618Kere juhtmoodul 319Andmeühenduse
konnektor20Turvapadjasüsteem21Kliimaseadmesüsteem22Kesklukustussüsteem,
tagaluuk23Elektrooniline võtmesüs‐
teem24Elektriistme mälufunkt‐
sioon25Rooliratta turvapadjasüs‐
teem26Süütelukk/roolilukk27Kere juhtmoodul 228USB-pesa29–30Käigukang31Tagaklaasipuhasti32Käigukasti juhtplokk

258Sõiduki hooldamineNumber:Vooluahel33Vargusvastane alarmsüs‐
teem / lisaakuga sireen34Parkimisabi/külgmise
pimeda nurga alarm/Info‐
tainment-süsteem/USB-
pesa35OnStar36Infonäidik/näidikuplokk/
CD-mängija37Infotainment-süsteem,
raadio
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.
Toitepesaga sõidukid: 1. Kinnitage katte parempoolne külg.
2. Vajutage katte vasakut külge ettepoole. Veenduge, et
kinnitusklamber on joonisel
kujutatud viisil.
Pakiruumi kaitsmekarp
Kaitsmekarp on pakiruumi
vasakpoolses osas, katte taga.Eemaldada kate.
Vabastage ja eemaldage
kaitsmekarbi kate.
