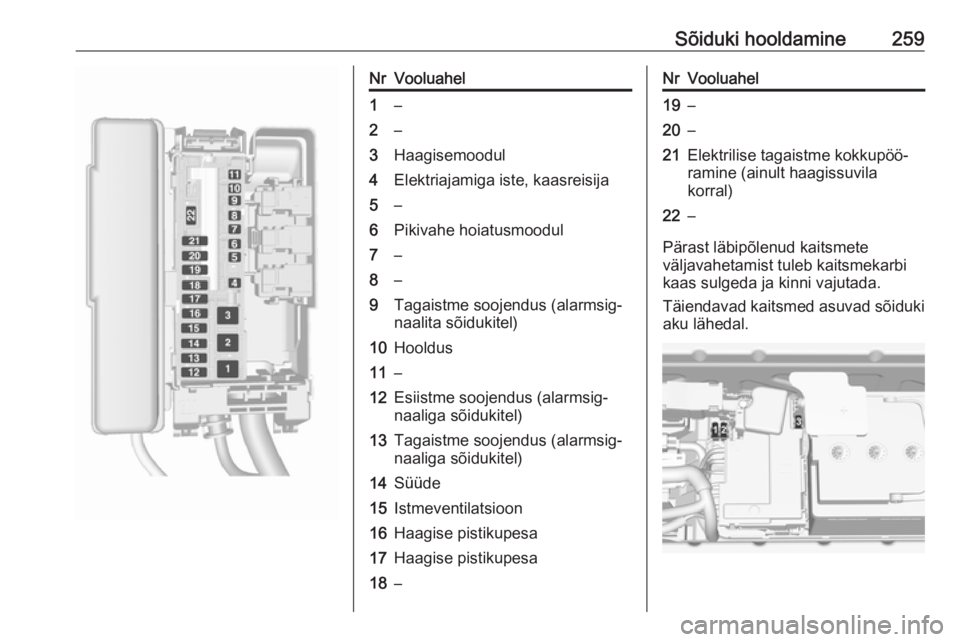

Sõiduki hooldamine259NrVooluahel1–2–3Haagisemoodul4Elektriajamiga iste, kaasreisija5–6Pikivahe hoiatusmoodul7–8–9Tagaistme soojendus (alarmsig‐
naalita sõidukitel)10Hooldus11–12Esiistme soojendus (alarmsig‐
naaliga sõidukitel)13Tagaistme soojendus (alarmsig‐
naaliga sõidukitel)14Süüde15Istmeventilatsioon16Haagise pistikupesa17Haagise pistikupesa18–NrVooluahel19–20–21Elektrilise tagaistme kokkupöö‐
ramine (ainult haagissuvila
korral)22–
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.
Täiendavad kaitsmed asuvad sõiduki aku lähedal.

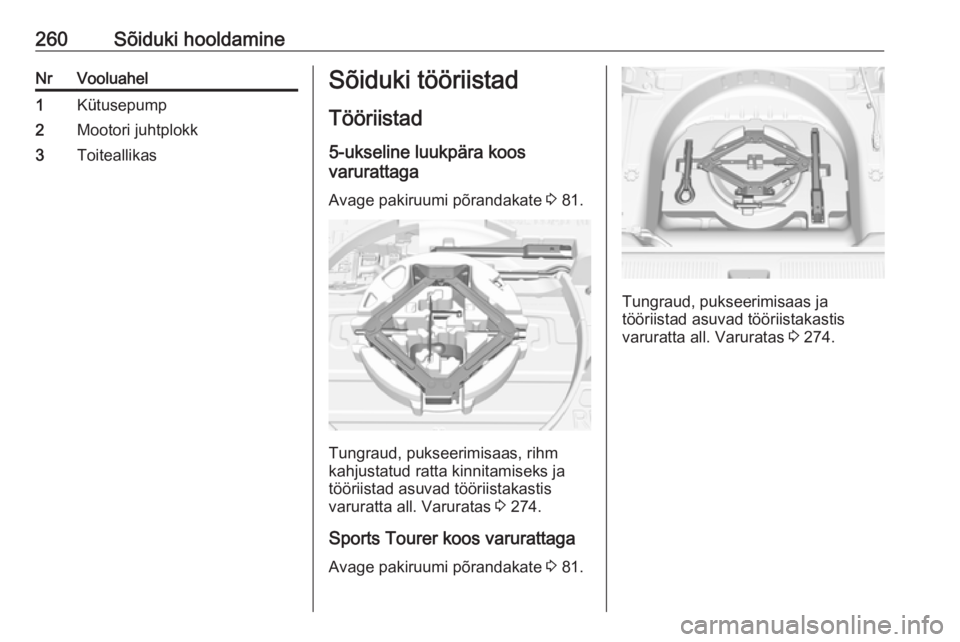

260Sõiduki hooldamineNrVooluahel1Kütusepump2Mootori juhtplokk3ToiteallikasSõiduki tööriistadTööriistad
5-ukseline luukpära koos
varurattaga
Avage pakiruumi põrandakate 3 81.
Tungraud, pukseerimisaas, rihm
kahjustatud ratta kinnitamiseks ja
tööriistad asuvad tööriistakastis
varuratta all. Varuratas 3 274.
Sports Tourer koos varurattaga
Avage pakiruumi põrandakate 3 81.
Tungraud, pukseerimisaas ja
tööriistad asuvad tööriistakastis
varuratta all. Varuratas 3 274.

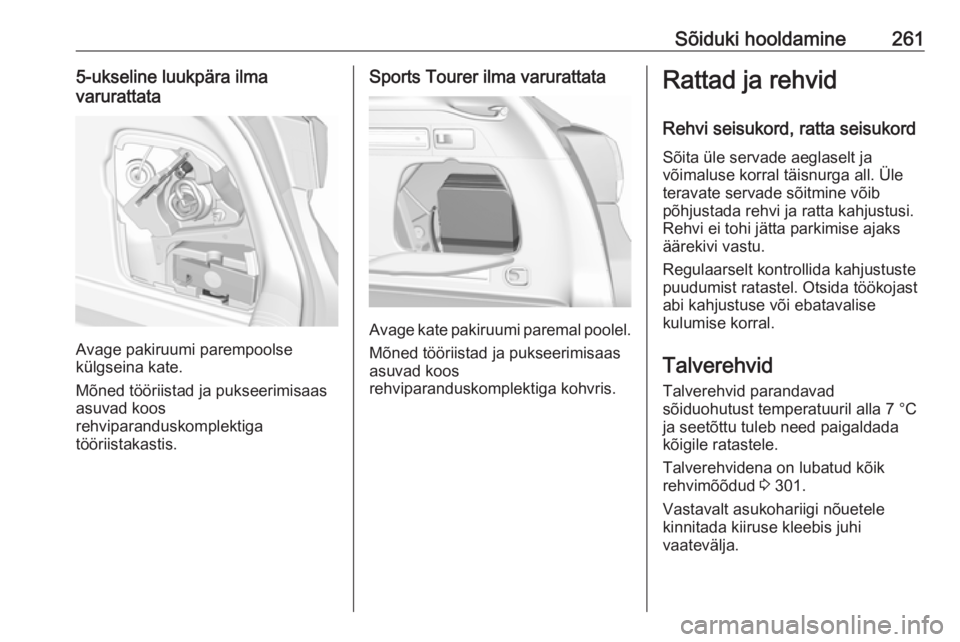

Sõiduki hooldamine2615-ukseline luukpära ilma
varurattata
Avage pakiruumi parempoolse
külgseina kate.
Mõned tööriistad ja pukseerimisaas
asuvad koos
rehviparanduskomplektiga
tööriistakastis.
Sports Tourer ilma varurattata
Avage kate pakiruumi paremal poolel.
Mõned tööriistad ja pukseerimisaas
asuvad koos
rehviparanduskomplektiga kohvris.
Rattad ja rehvid
Rehvi seisukord, ratta seisukord
Sõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Rehvi ei tohi jätta parkimise ajaks äärekivi vastu.
Regulaarselt kontrollida kahjustuste
puudumist ratastel. Otsida töökojast
abi kahjustuse või ebatavalise
kulumise korral.
Talverehvid
Talverehvid parandavad
sõiduohutust temperatuuril alla 7 °C
ja seetõttu tuleb need paigaldada
kõigile ratastele.
Talverehvidena on lubatud kõik
rehvimõõdud 3 301.
Vastavalt asukohariigi nõuetele
kinnitada kiiruse kleebis juhi
vaatevälja.

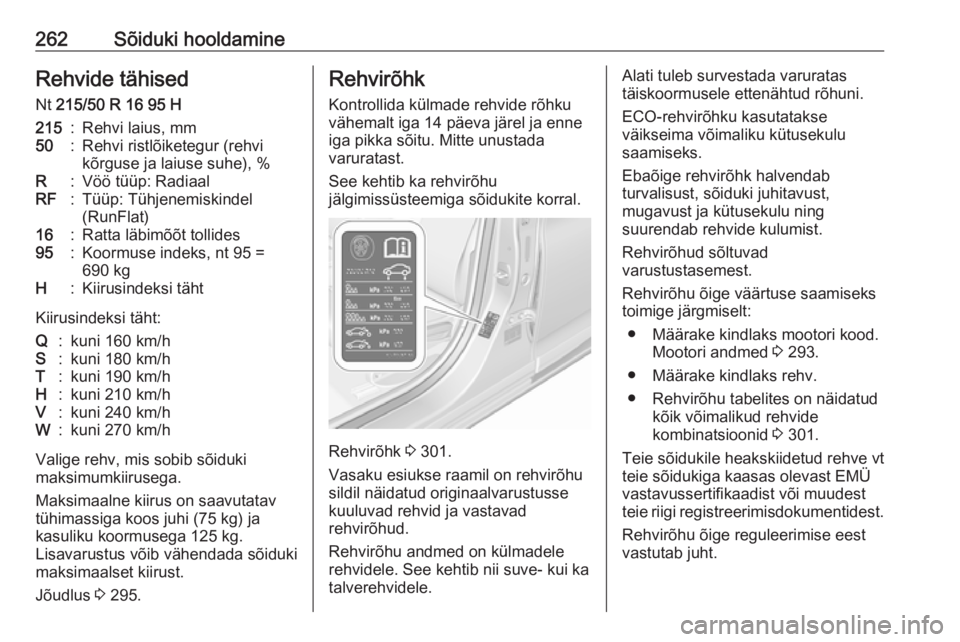

262Sõiduki hooldamineRehvide tähised
Nt 215/50 R 16 95 H215:Rehvi laius, mm50:Rehvi ristlõiketegur (rehvi
kõrguse ja laiuse suhe), %R:Vöö tüüp: RadiaalRF:Tüüp: Tühjenemiskindel
(RunFlat)16:Ratta läbimõõt tollides95:Koormuse indeks, nt 95 =
690 kgH:Kiirusindeksi täht
Kiirusindeksi täht:
Q:kuni 160 km/hS:kuni 180 km/hT:kuni 190 km/hH:kuni 210 km/hV:kuni 240 km/hW:kuni 270 km/h
Valige rehv, mis sobib sõiduki
maksimumkiirusega.
Maksimaalne kiirus on saavutatav
tühimassiga koos juhi (75 kg) ja
kasuliku koormusega 125 kg.
Lisavarustus võib vähendada sõiduki
maksimaalset kiirust.
Jõudlus 3 295.
Rehvirõhk
Kontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne
iga pikka sõitu. Mitte unustada
varuratast.
See kehtib ka rehvirõhu
jälgimissüsteemiga sõidukite korral.
Rehvirõhk 3 301.
Vasaku esiukse raamil on rehvirõhu
sildil näidatud originaalvarustusse
kuuluvad rehvid ja vastavad
rehvirõhud.
Rehvirõhu andmed on külmadele
rehvidele. See kehtib nii suve- kui ka talverehvidele.
Alati tuleb survestada varuratas
täiskoormusele ettenähtud rõhuni.
ECO-rehvirõhku kasutatakse
väikseima võimaliku kütusekulu
saamiseks.
Ebaõige rehvirõhk halvendab
turvalisust, sõiduki juhitavust,
mugavust ja kütusekulu ning
suurendab rehvide kulumist.
Rehvirõhud sõltuvad
varustustasemest.
Rehvirõhu õige väärtuse saamiseks
toimige järgmiselt:
● Määrake kindlaks mootori kood. Mootori andmed 3 293.
● Määrake kindlaks rehv.
● Rehvirõhu tabelites on näidatud kõik võimalikud rehvide
kombinatsioonid 3 301.
Teie sõidukile heakskiidetud rehve vt
teie sõidukiga kaasas olevast EMÜ
vastavussertifikaadist või muudest
teie riigi registreerimisdokumentidest.
Rehvirõhu õige reguleerimise eest
vastutab juht.

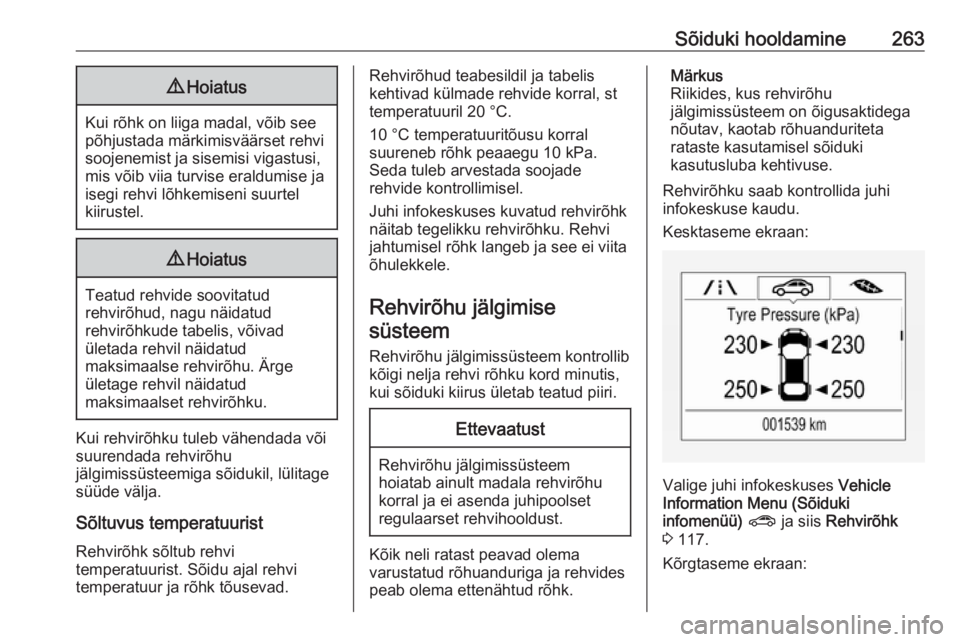

Sõiduki hooldamine2639Hoiatus
Kui rõhk on liiga madal, võib see
põhjustada märkimisväärset rehvi
soojenemist ja sisemisi vigastusi,
mis võib viia turvise eraldumise ja
isegi rehvi lõhkemiseni suurtel
kiirustel.
9 Hoiatus
Teatud rehvide soovitatud
rehvirõhud, nagu näidatud
rehvirõhkude tabelis, võivad
ületada rehvil näidatud
maksimaalse rehvirõhu. Ärge
ületage rehvil näidatud
maksimaalset rehvirõhku.
Kui rehvirõhku tuleb vähendada või
suurendada rehvirõhu
jälgimissüsteemiga sõidukil, lülitage
süüde välja.
Sõltuvus temperatuurist
Rehvirõhk sõltub rehvi
temperatuurist. Sõidu ajal rehvi
temperatuur ja rõhk tõusevad.
Rehvirõhud teabesildil ja tabelis
kehtivad külmade rehvide korral, st
temperatuuril 20 °C.
10 °C temperatuuritõusu korral
suureneb rõhk peaaegu 10 kPa.
Seda tuleb arvestada soojade
rehvide kontrollimisel.
Juhi infokeskuses kuvatud rehvirõhk
näitab tegelikku rehvirõhku. Rehvi
jahtumisel rõhk langeb ja see ei viita
õhulekkele.
Rehvirõhu jälgimisesüsteem
Rehvirõhu jälgimissüsteem kontrollib
kõigi nelja rehvi rõhku kord minutis,
kui sõiduki kiirus ületab teatud piiri.Ettevaatust
Rehvirõhu jälgimissüsteem hoiatab ainult madala rehvirõhu
korral ja ei asenda juhipoolset
regulaarset rehvihooldust.
Kõik neli ratast peavad olema
varustatud rõhuanduriga ja rehvides
peab olema ettenähtud rõhk.
Märkus
Riikides, kus rehvirõhu jälgimissüsteem on õigusaktidega
nõutav, kaotab rõhuanduriteta
rataste kasutamisel sõiduki
kasutusluba kehtivuse.
Rehvirõhku saab kontrollida juhi
infokeskuse kaudu.
Kesktaseme ekraan:
Valige juhi infokeskuses Vehicle
Information Menu (Sõiduki
infomenüü) ? ja siis Rehvirõhk
3 117.
Kõrgtaseme ekraan:

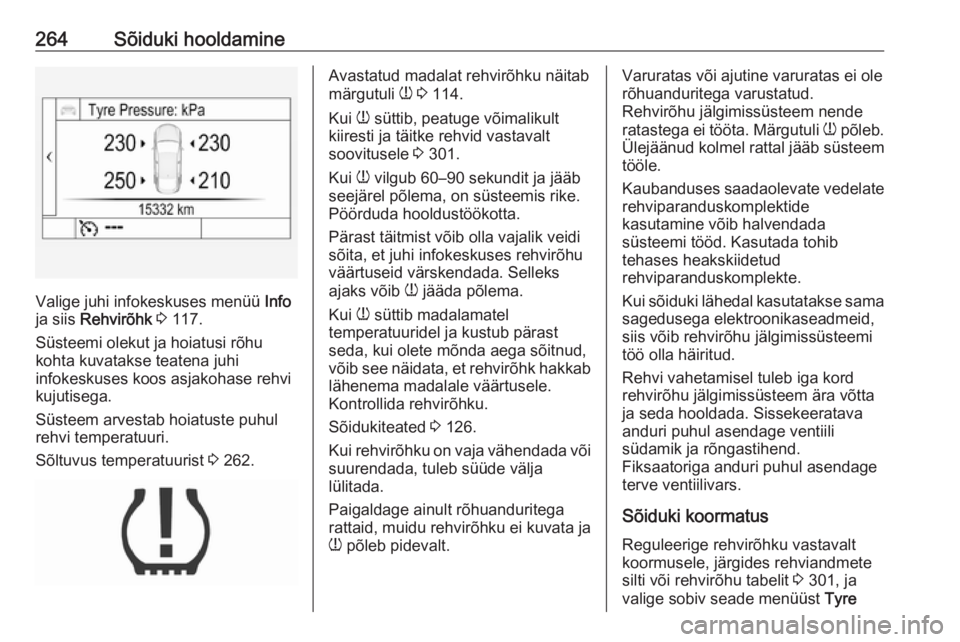

264Sõiduki hooldamine
Valige juhi infokeskuses menüü Info
ja siis Rehvirõhk 3 117.
Süsteemi olekut ja hoiatusi rõhu
kohta kuvatakse teatena juhi
infokeskuses koos asjakohase rehvi kujutisega.
Süsteem arvestab hoiatuste puhul
rehvi temperatuuri.
Sõltuvus temperatuurist 3 262.
Avastatud madalat rehvirõhku näitab
märgutuli w 3 114.
Kui w süttib, peatuge võimalikult
kiiresti ja täitke rehvid vastavalt
soovitusele 3 301.
Kui w vilgub 60–90 sekundit ja jääb
seejärel põlema, on süsteemis rike. Pöörduda hooldustöökotta.
Pärast täitmist võib olla vajalik veidi
sõita, et juhi infokeskuses rehvirõhu
väärtuseid värskendada. Selleks
ajaks võib w jääda põlema.
Kui w süttib madalamatel
temperatuuridel ja kustub pärast
seda, kui olete mõnda aega sõitnud,
võib see näidata, et rehvirõhk hakkab
lähenema madalale väärtusele.
Kontrollida rehvirõhku.
Sõidukiteated 3 126.
Kui rehvirõhku on vaja vähendada või suurendada, tuleb süüde välja
lülitada.
Paigaldage ainult rõhuanduritega
rattaid, muidu rehvirõhku ei kuvata ja
w põleb pidevalt.Varuratas või ajutine varuratas ei ole
rõhuanduritega varustatud.
Rehvirõhu jälgimissüsteem nende
ratastega ei tööta. Märgutuli w põleb.
Ülejäänud kolmel rattal jääb süsteem tööle.
Kaubanduses saadaolevate vedelate rehviparanduskomplektide
kasutamine võib halvendada
süsteemi tööd. Kasutada tohib
tehases heakskiidetud
rehviparanduskomplekte.
Kui sõiduki lähedal kasutatakse sama
sagedusega elektroonikaseadmeid,
siis võib rehvirõhu jälgimissüsteemi
töö olla häiritud.
Rehvi vahetamisel tuleb iga kord
rehvirõhu jälgimissüsteem ära võtta
ja seda hooldada. Sissekeeratava
anduri puhul asendage ventiili
südamik ja rõngastihend.
Fiksaatoriga anduri puhul asendage
terve ventiilivars.
Sõiduki koormatus
Reguleerige rehvirõhku vastavalt
koormusele, järgides rehviandmete
silti või rehvirõhu tabelit 3 301, ja
valige sobiv seade menüüst Tyre

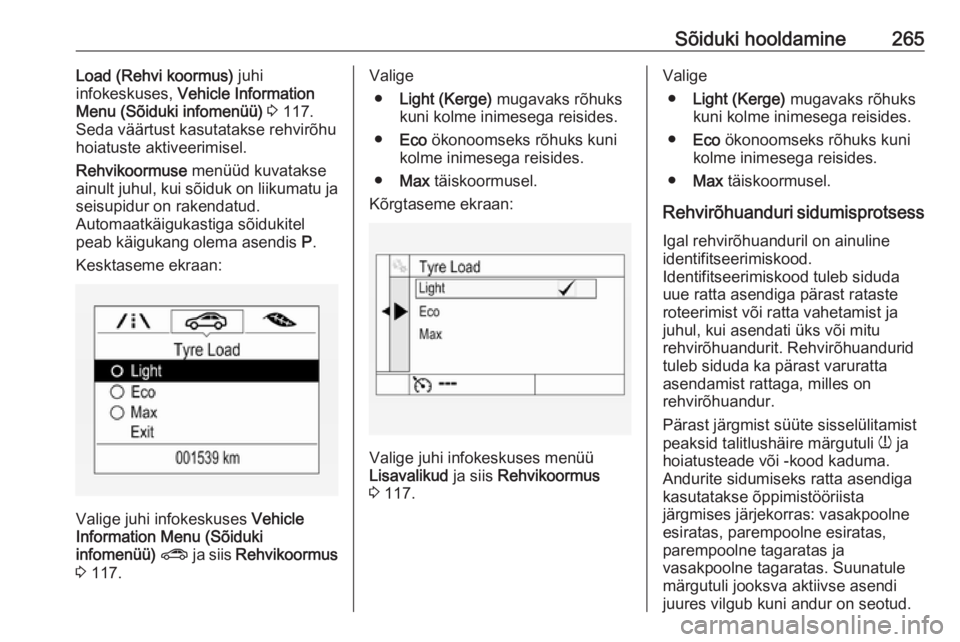

Sõiduki hooldamine265Load (Rehvi koormus) juhi
infokeskuses, Vehicle Information
Menu (Sõiduki infomenüü) 3 117.
Seda väärtust kasutatakse rehvirõhu
hoiatuste aktiveerimisel.
Rehvikoormuse menüüd kuvatakse
ainult juhul, kui sõiduk on liikumatu ja
seisupidur on rakendatud.
Automaatkäigukastiga sõidukitel
peab käigukang olema asendis P.
Kesktaseme ekraan:
Valige juhi infokeskuses Vehicle
Information Menu (Sõiduki
infomenüü) ? ja siis Rehvikoormus
3 117.
Valige
● Light (Kerge) mugavaks rõhuks
kuni kolme inimesega reisides.
● Eco ökonoomseks rõhuks kuni
kolme inimesega reisides.
● Max täiskoormusel.
Kõrgtaseme ekraan:
Valige juhi infokeskuses menüü
Lisavalikud ja siis Rehvikoormus
3 117.
Valige
● Light (Kerge) mugavaks rõhuks
kuni kolme inimesega reisides.
● Eco ökonoomseks rõhuks kuni
kolme inimesega reisides.
● Max täiskoormusel.
Rehvirõhuanduri sidumisprotsess
Igal rehvirõhuanduril on ainuline
identifitseerimiskood.
Identifitseerimiskood tuleb siduda
uue ratta asendiga pärast rataste
roteerimist või ratta vahetamist ja
juhul, kui asendati üks või mitu
rehvirõhuandurit. Rehvirõhuandurid
tuleb siduda ka pärast varuratta
asendamist rattaga, milles on
rehvirõhuandur.
Pärast järgmist süüte sisselülitamist peaksid talitlushäire märgutuli w ja
hoiatusteade või -kood kaduma.
Andurite sidumiseks ratta asendiga
kasutatakse õppimistööriista
järgmises järjekorras: vasakpoolne
esiratas, parempoolne esiratas,
parempoolne tagaratas ja
vasakpoolne tagaratas. Suunatule
märgutuli jooksva aktiivse asendi
juures vilgub kuni andur on seotud.

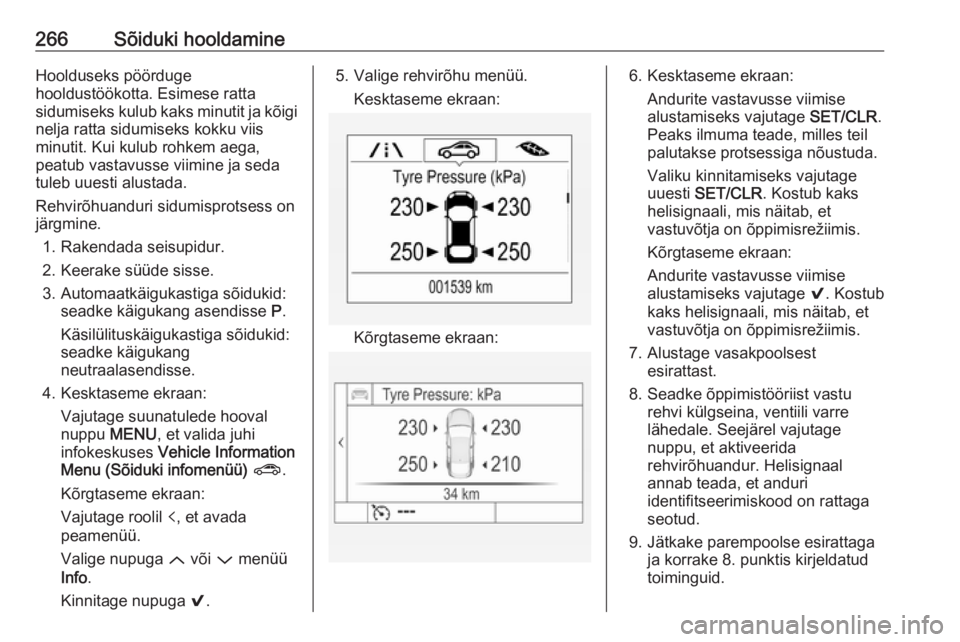

266Sõiduki hooldamineHoolduseks pöörduge
hooldustöökotta. Esimese ratta
sidumiseks kulub kaks minutit ja kõigi
nelja ratta sidumiseks kokku viis
minutit. Kui kulub rohkem aega,
peatub vastavusse viimine ja seda
tuleb uuesti alustada.
Rehvirõhuanduri sidumisprotsess on
järgmine.
1. Rakendada seisupidur.
2. Keerake süüde sisse.
3. Automaatkäigukastiga sõidukid: seadke käigukang asendisse P.
Käsilülituskäigukastiga sõidukid:
seadke käigukang
neutraalasendisse.
4. Kesktaseme ekraan: Vajutage suunatulede hooval
nuppu MENU, et valida juhi
infokeskuses Vehicle Information
Menu (Sõiduki infomenüü) ? .
Kõrgtaseme ekraan: Vajutage roolil p, et avada
peamenüü.
Valige nupuga Q või P menüü
Info .
Kinnitage nupuga 9.5. Valige rehvirõhu menüü.
Kesktaseme ekraan:
Kõrgtaseme ekraan:
6. Kesktaseme ekraan:Andurite vastavusse viimise
alustamiseks vajutage SET/CLR.
Peaks ilmuma teade, milles teil
palutakse protsessiga nõustuda.
Valiku kinnitamiseks vajutage
uuesti SET/CLR . Kostub kaks
helisignaali, mis näitab, et vastuvõtja on õppimisrežiimis.
Kõrgtaseme ekraan:
Andurite vastavusse viimise
alustamiseks vajutage 9. Kostub
kaks helisignaali, mis näitab, et
vastuvõtja on õppimisrežiimis.
7. Alustage vasakpoolsest esirattast.
8. Seadke õppimistööriist vastu rehvi külgseina, ventiili varre
lähedale. Seejärel vajutage
nuppu, et aktiveerida
rehvirõhuandur. Helisignaal
annab teada, et anduri
identifitseerimiskood on rattaga
seotud.
9. Jätkake parempoolse esirattaga ja korrake 8. punktis kirjeldatud
toiminguid.

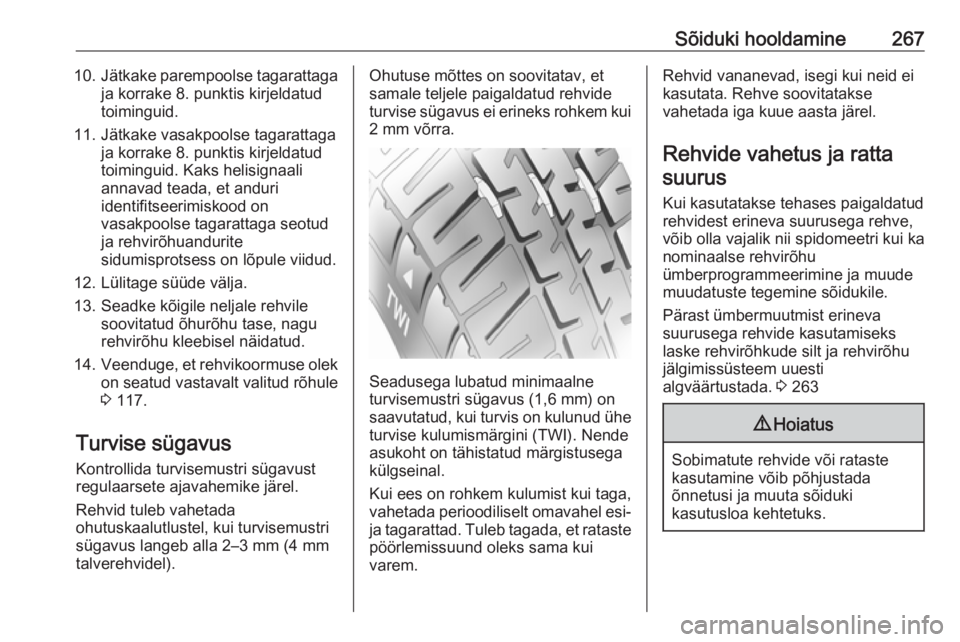

Sõiduki hooldamine26710.Jätkake parempoolse tagarattaga
ja korrake 8. punktis kirjeldatud
toiminguid.
11. Jätkake vasakpoolse tagarattaga ja korrake 8. punktis kirjeldatud
toiminguid. Kaks helisignaali
annavad teada, et anduri
identifitseerimiskood on
vasakpoolse tagarattaga seotud
ja rehvirõhuandurite
sidumisprotsess on lõpule viidud.
12. Lülitage süüde välja.
13. Seadke kõigile neljale rehvile soovitatud õhurõhu tase, nagu
rehvirõhu kleebisel näidatud.
14. Veenduge, et rehvikoormuse olek
on seatud vastavalt valitud rõhule 3 117.
Turvise sügavus
Kontrollida turvisemustri sügavust
regulaarsete ajavahemike järel.
Rehvid tuleb vahetada
ohutuskaalutlustel, kui turvisemustri
sügavus langeb alla 2–3 mm (4 mm
talverehvidel).Ohutuse mõttes on soovitatav, et
samale teljele paigaldatud rehvide
turvise sügavus ei erineks rohkem kui 2 mm võrra.
Seadusega lubatud minimaalne
turvisemustri sügavus (1,6 mm) on
saavutatud, kui turvis on kulunud ühe turvise kulumismärgini (TWI). Nende
asukoht on tähistatud märgistusega
külgseinal.
Kui ees on rohkem kulumist kui taga,
vahetada perioodiliselt omavahel esi-
ja tagarattad. Tuleb tagada, et rataste pöörlemissuund oleks sama kui
varem.
Rehvid vananevad, isegi kui neid ei
kasutata. Rehve soovitatakse
vahetada iga kuue aasta järel.
Rehvide vahetus ja ratta suurus
Kui kasutatakse tehases paigaldatud
rehvidest erineva suurusega rehve,
võib olla vajalik nii spidomeetri kui ka
nominaalse rehvirõhu
ümberprogrammeerimine ja muude
muudatuste tegemine sõidukile.
Pärast ümbermuutmist erineva
suurusega rehvide kasutamiseks
laske rehvirõhkude silt ja rehvirõhu
jälgimissüsteem uuesti
algväärtustada. 3 2639 Hoiatus
Sobimatute rehvide või rataste
kasutamine võib põhjustada
õnnetusi ja muuta sõiduki
kasutusloa kehtetuks.

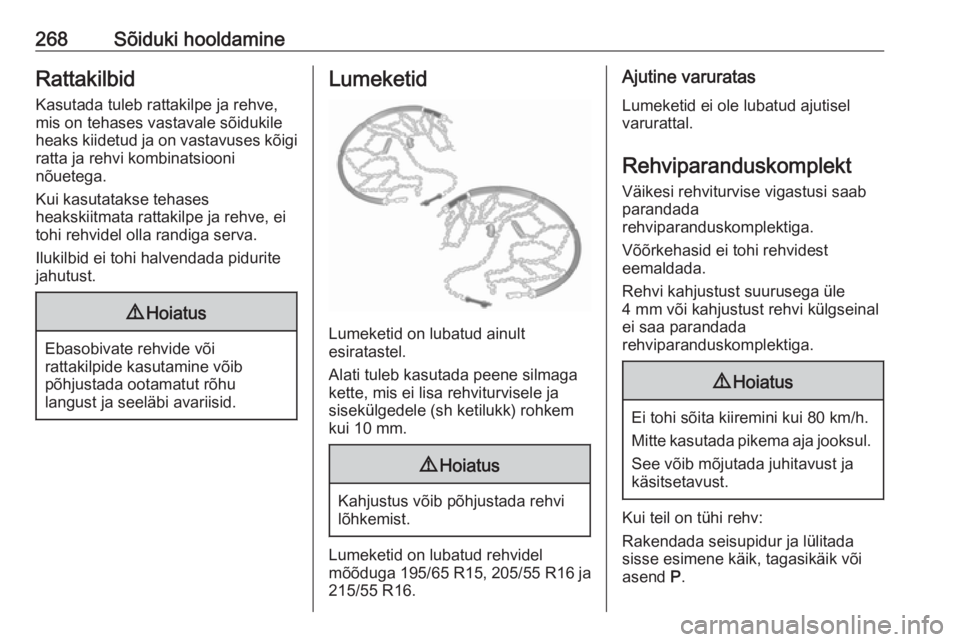

268Sõiduki hooldamineRattakilbid
Kasutada tuleb rattakilpe ja rehve,
mis on tehases vastavale sõidukile
heaks kiidetud ja on vastavuses kõigi
ratta ja rehvi kombinatsiooni
nõuetega.
Kui kasutatakse tehases
heakskiitmata rattakilpe ja rehve, ei
tohi rehvidel olla randiga serva.
Ilukilbid ei tohi halvendada pidurite
jahutust.9 Hoiatus
Ebasobivate rehvide või
rattakilpide kasutamine võib
põhjustada ootamatut rõhu
langust ja seeläbi avariisid.
Lumeketid
Lumeketid on lubatud ainult
esiratastel.
Alati tuleb kasutada peene silmaga
kette, mis ei lisa rehviturvisele ja sisekülgedele (sh ketilukk) rohkem
kui 10 mm.
9 Hoiatus
Kahjustus võib põhjustada rehvi
lõhkemist.
Lumeketid on lubatud rehvidel
mõõduga 195/65 R15, 205/55 R16 ja
215/55 R16.
Ajutine varuratas
Lumeketid ei ole lubatud ajutisel varurattal.
Rehviparanduskomplekt
Väikesi rehviturvise vigastusi saab
parandada
rehviparanduskomplektiga.
Võõrkehasid ei tohi rehvidest
eemaldada.
Rehvi kahjustust suurusega üle
4 mm või kahjustust rehvi külgseinal
ei saa parandada
rehviparanduskomplektiga.9 Hoiatus
Ei tohi sõita kiiremini kui 80 km/h.
Mitte kasutada pikema aja jooksul. See võib mõjutada juhitavust ja
käsitsetavust.
Kui teil on tühi rehv:
Rakendada seisupidur ja lülitada
sisse esimene käik, tagasikäik või
asend P.
