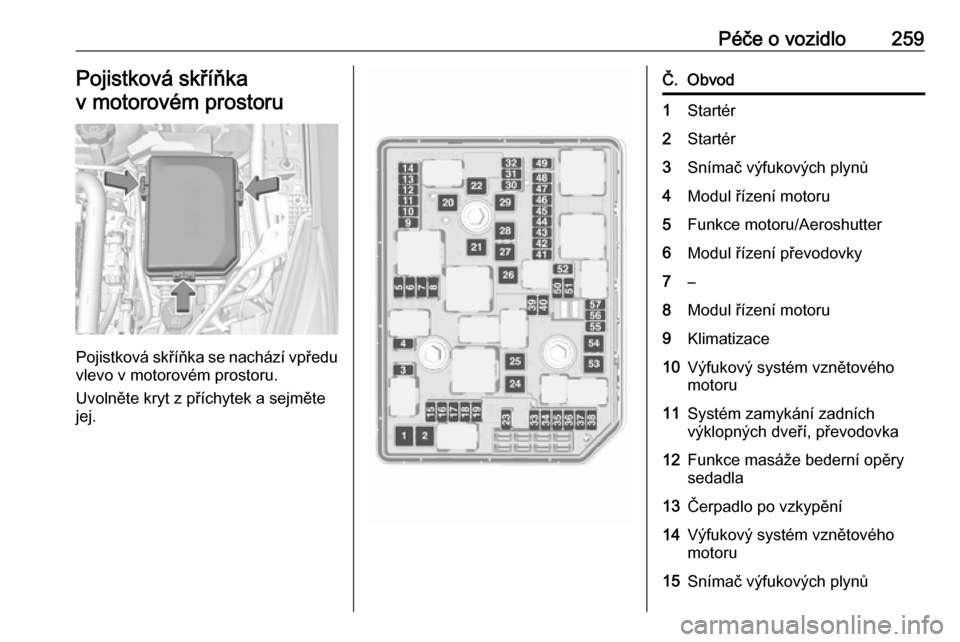

Péče o vozidlo259Pojistková skříňka
v motorovém prostoru
Pojistková skříňka se nachází vpředu
vlevo v motorovém prostoru.
Uvolněte kryt z příchytek a sejměte
jej.
Č.Obvod1Startér2Startér3Snímač výfukových plynů4Modul řízení motoru5Funkce motoru/Aeroshutter6Modul řízení převodovky7–8Modul řízení motoru9Klimatizace10Výfukový systém vznětového
motoru11Systém zamykání zadních
výklopných dveří, převodovka12Funkce masáže bederní opěry
sedadla13Čerpadlo po vzkypění14Výfukový systém vznětového
motoru15Snímač výfukových plynů

260Péče o vozidloČ.Obvod16Vstřikování paliva17Vstřikování paliva18Výfukový systém vznětového
motoru19Výfukový systém vznětového
motoru20–21–22ABS23Systém ostřikovačů čelního skla
a zadního okna24Ostřikovače světlometů25Ohřívání nafty26Modul řízení převodovky27Modul zadních výklopných dveří28–29Vyhřívání zadního skla30Odmrazování zrcátekČ.Obvod31Modul výstrahy proti krádeži32Transformátor DC / LED displej / elektrické topení / klimatizace /
řídicí jednotka žhavicích svíček33Siréna výstrahy proti krádeži34Houkačka35Napájecí zásuvka zavazadlo‐
vého prostoru36Pravé dálkové světlo (halogen)/
pravé tlumené světlo (LED)37Levé dálkové světlo (halogení)38LED světlomet/automatické
nastavování sklonu světlometů39Přední světlo do mlhy40Modul centrální brány41Snímač vody v palivu/vodní
čerpadlo42Ruční nastavení sklonu světlo‐
metů43Palivové čerpadloČ.Obvod44Zadní kamera / vnitřní zpětné
zrcátko / modul pro přívěs45LED světlomet, levý/automatické
nastavování sklonu světlometů,
levý46Sestava sdružených přístrojů47Zámek sloupku řízení48Zadní stěrač49Vnější zpětné zrcátko50LED světlomet, pravý/automa‐
tické nastavování sklonu světlo‐
metů, pravý51Levé tlumené světlo (LED)52Řídicí jednotka moru/řídicí modul převodovky53–54Stěrač čelního skla55Výfukový systém vznětového
motoru

Péče o vozidlo261Č.Obvod56–57–
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, dokud se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.

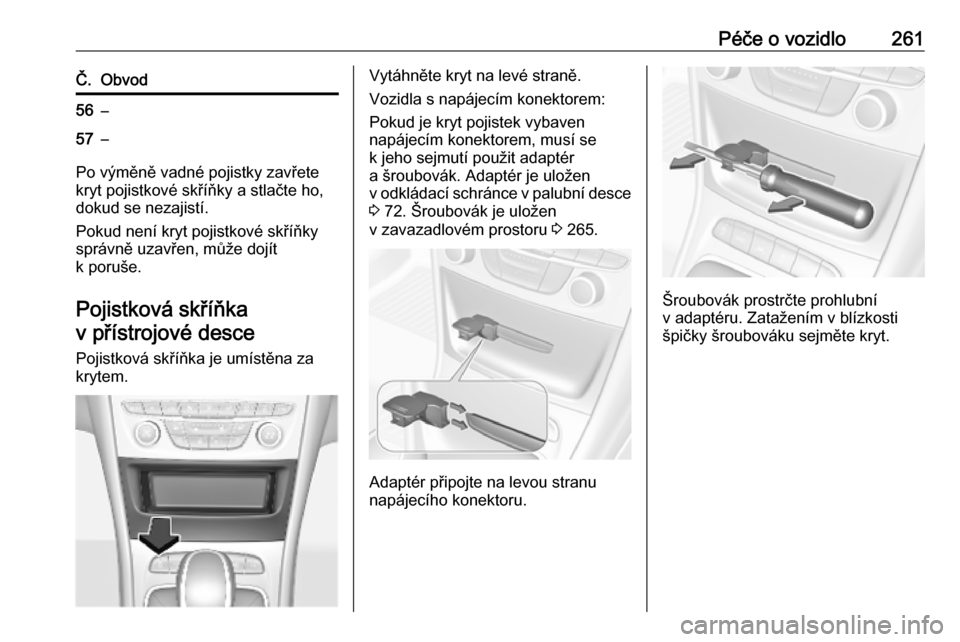

Pojistková skříňka v přístrojové desce
Pojistková skříňka je umístěna za
krytem.
Vytáhněte kryt na levé straně.
Vozidla s napájecím konektorem:
Pokud je kryt pojistek vybaven
napájecím konektorem, musí se
k jeho sejmutí použit adaptér
a šroubovák. Adaptér je uložen
v odkládací schránce v palubní desce 3 72. Šroubovák je uložen
v zavazadlovém prostoru 3 265.
Adaptér připojte na levou stranu
napájecího konektoru.
Šroubovák prostrčte prohlubní
v adaptéru. Zatažením v blízkosti špičky šroubováku sejměte kryt.

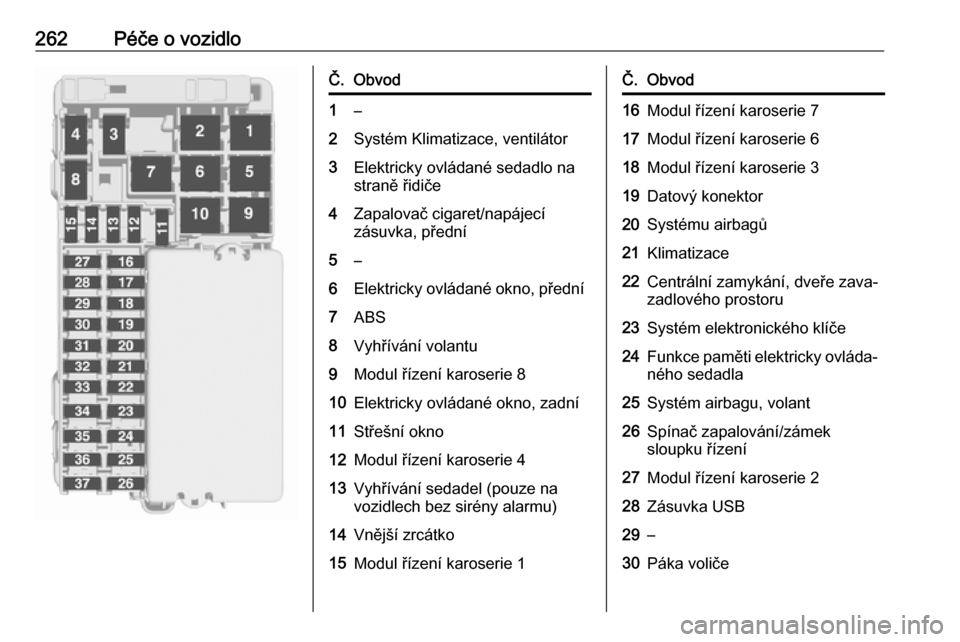

262Péče o vozidloČ.Obvod1–2Systém Klimatizace, ventilátor3Elektricky ovládané sedadlo na
straně řidiče4Zapalovač cigaret/napájecí
zásuvka, přední5–6Elektricky ovládané okno, přední7ABS8Vyhřívání volantu9Modul řízení karoserie 810Elektricky ovládané okno, zadní11Střešní okno12Modul řízení karoserie 413Vyhřívání sedadel (pouze na
vozidlech bez sirény alarmu)14Vnější zrcátko15Modul řízení karoserie 1Č.Obvod16Modul řízení karoserie 717Modul řízení karoserie 618Modul řízení karoserie 319Datový konektor20Systému airbagů21Klimatizace22Centrální zamykání, dveře zava‐ zadlového prostoru23Systém elektronického klíče24Funkce paměti elektricky ovláda‐ ného sedadla25Systém airbagu, volant26Spínač zapalování/zámek
sloupku řízení27Modul řízení karoserie 228Zásuvka USB29–30Páka voliče

Péče o vozidlo263Č.Obvod31Stěrač zadního skla32Modul řízení převodovky33Systém alarmu / siréna34Parkovací asistent/upozornění
na mrtvý úhel/informační systém/
zásuvka USB35OnStar36Informační displej/sestava sdru‐
žených přístrojů/přehrávač CD37Informační systém, rádio
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, dokud se nezajistí.

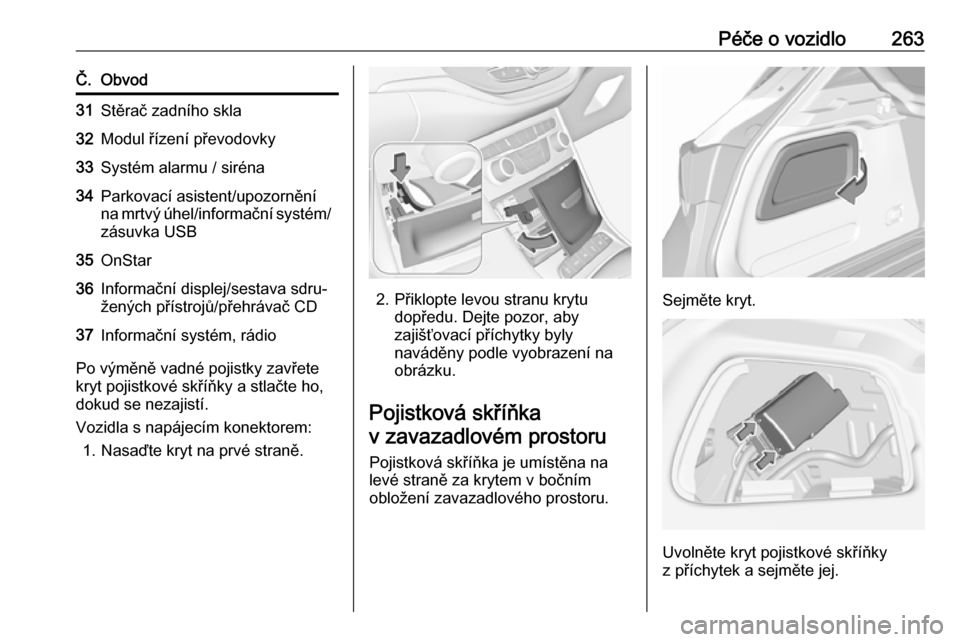

Vozidla s napájecím konektorem: 1. Nasaďte kryt na prvé straně.
2. Přiklopte levou stranu krytu dopředu. Dejte pozor, aby
zajišťovací příchytky byly
naváděny podle vyobrazení na
obrázku.

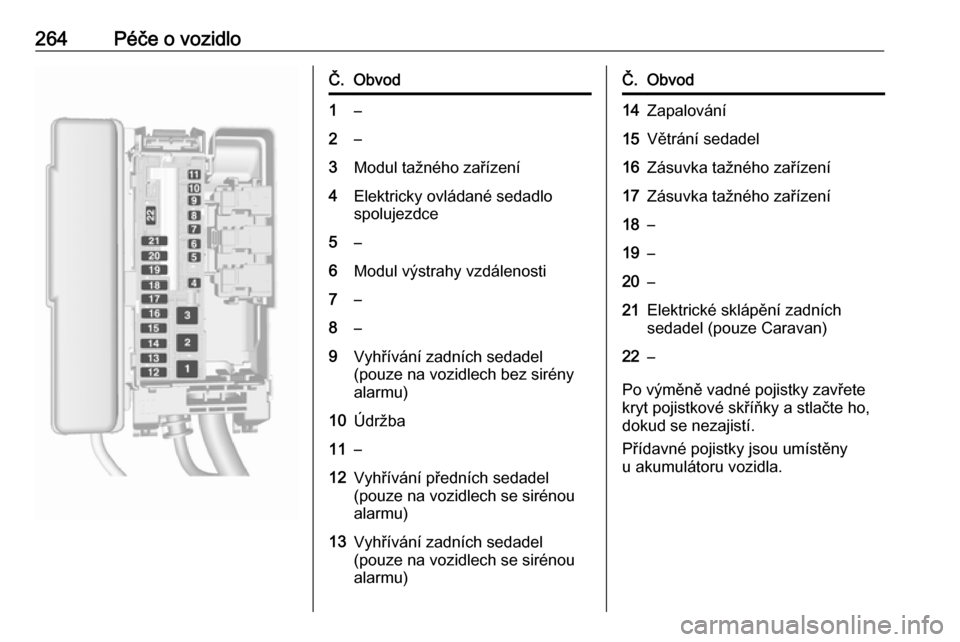

Pojistková skříňka
v zavazadlovém prostoru
Pojistková skříňka je umístěna na
levé straně za krytem v bočním
obložení zavazadlového prostoru.Sejměte kryt.
Uvolněte kryt pojistkové skříňky
z příchytek a sejměte jej.

264Péče o vozidloČ.Obvod1–2–3Modul tažného zařízení4Elektricky ovládané sedadlo
spolujezdce5–6Modul výstrahy vzdálenosti7–8–9Vyhřívání zadních sedadel
(pouze na vozidlech bez sirény
alarmu)10Údržba11–12Vyhřívání předních sedadel
(pouze na vozidlech se sirénou
alarmu)13Vyhřívání zadních sedadel
(pouze na vozidlech se sirénou
alarmu)Č.Obvod14Zapalování15Větrání sedadel16Zásuvka tažného zařízení17Zásuvka tažného zařízení18–19–20–21Elektrické sklápění zadních
sedadel (pouze Caravan)22–
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, dokud se nezajistí.

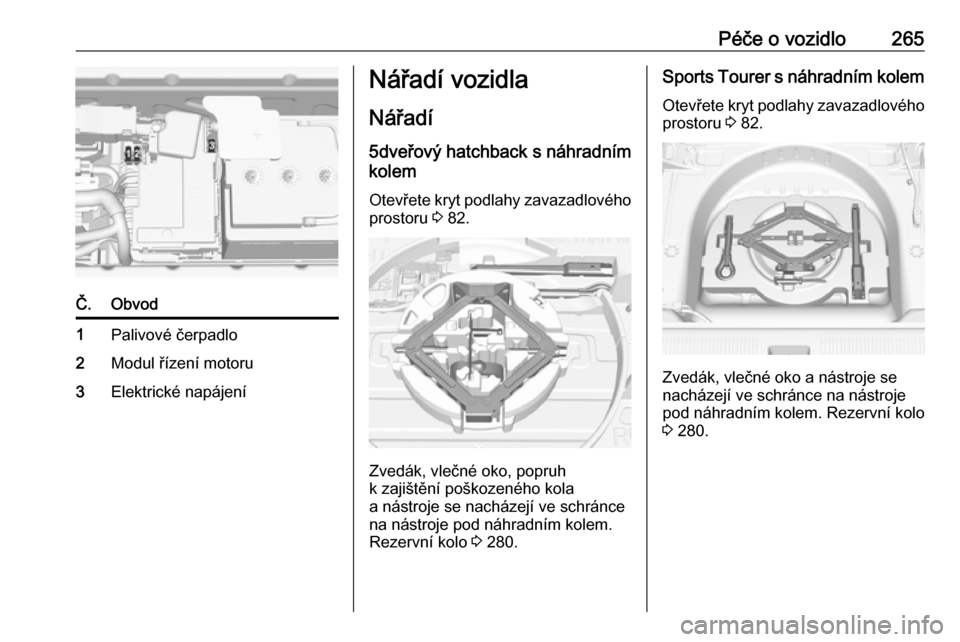

Přídavné pojistky jsou umístěny
u akumulátoru vozidla.

Péče o vozidlo265Č.Obvod1Palivové čerpadlo2Modul řízení motoru3Elektrické napájeníNářadí vozidlaNářadí5dveřový hatchback s náhradním
kolem
Otevřete kryt podlahy zavazadlového prostoru 3 82.
Zvedák, vlečné oko, popruh
k zajištění poškozeného kola
a nástroje se nacházejí ve schránce
na nástroje pod náhradním kolem.
Rezervní kolo 3 280.
Sports Tourer s náhradním kolem
Otevřete kryt podlahy zavazadlového
prostoru 3 82.
Zvedák, vlečné oko a nástroje se
nacházejí ve schránce na nástroje
pod náhradním kolem. Rezervní kolo
3 280.

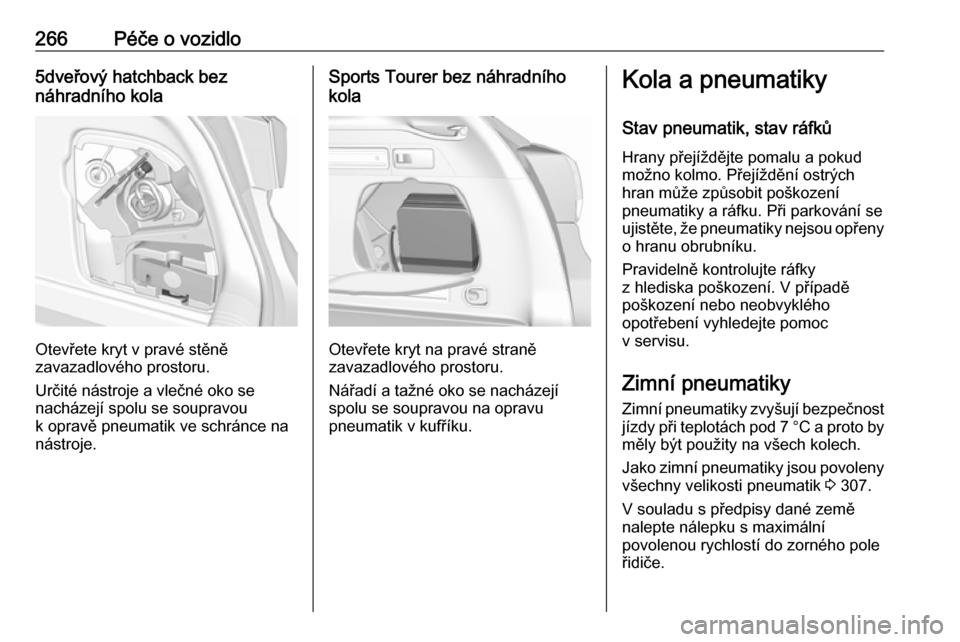

266Péče o vozidlo5dveřový hatchback bez
náhradního kola
Otevřete kryt v pravé stěně
zavazadlového prostoru.
Určité nástroje a vlečné oko se
nacházejí spolu se soupravou
k opravě pneumatik ve schránce na
nástroje.
Sports Tourer bez náhradního
kola
Otevřete kryt na pravé straně
zavazadlového prostoru.
Nářadí a tažné oko se nacházejí
spolu se soupravou na opravu
pneumatik v kufříku.
Kola a pneumatiky
Stav pneumatik, stav ráfků Hrany přejíždějte pomalu a pokud
možno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování se
ujistěte, že pneumatiky nejsou opřeny
o hranu obrubníku.
Pravidelně kontrolujte ráfky
z hlediska poškození. V případě
poškození nebo neobvyklého
opotřebení vyhledejte pomoc
v servisu.
Zimní pneumatiky
Zimní pneumatiky zvyšují bezpečnost jízdy při teplotách pod 7 °C a proto by
měly být použity na všech kolech.
Jako zimní pneumatiky jsou povoleny
všechny velikosti pneumatik 3 307.
V souladu s předpisy dané země
nalepte nálepku s maximální
povolenou rychlostí do zorného pole
řidiče.

Péče o vozidlo267Značení pneumatik
Např. 215/50 R 16 95 H215:Šířka pneumatiky, mm50:Průřezový poměr (výška
pneumatiky vůči šířce), %R:Typ pneumatiky: RadiálníRF:Typ: RunFlat16:Průměr ráfku, palce95:Index zatížení, např. 95
odpovídá zatížení 690 kgH:Písmeno rychlostního kódu
Písmeno rychlostního kódu:
Q:až 160 km/hS:až 180 km/hT:až 190 km/hH:až 210 km/hV:až 240 km/hW:až 270 km/h
Vyberte pneumatiku správnou pro
maximální rychlost svého vozidla.
Maximální rychlost je dosažitelná při
pohotovostní hmotnosti s hmotností
řidiče (75 kg) plus hmotností nákladu
125 kg. Volitelná výbava může snížit
maximální rychlost vozidla.
Výkon 3 300.
Tlak vzduchu
v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena nejméně
každých 14 dní a před každou
dlouhou cestou. Nezapomeňte na
rezervní kolo.
To platí také pro vozidla se systémem
sledování tlaku vzduchu
v pneumatikách.
Tlak vzduchu v pneumatikách
3 307.

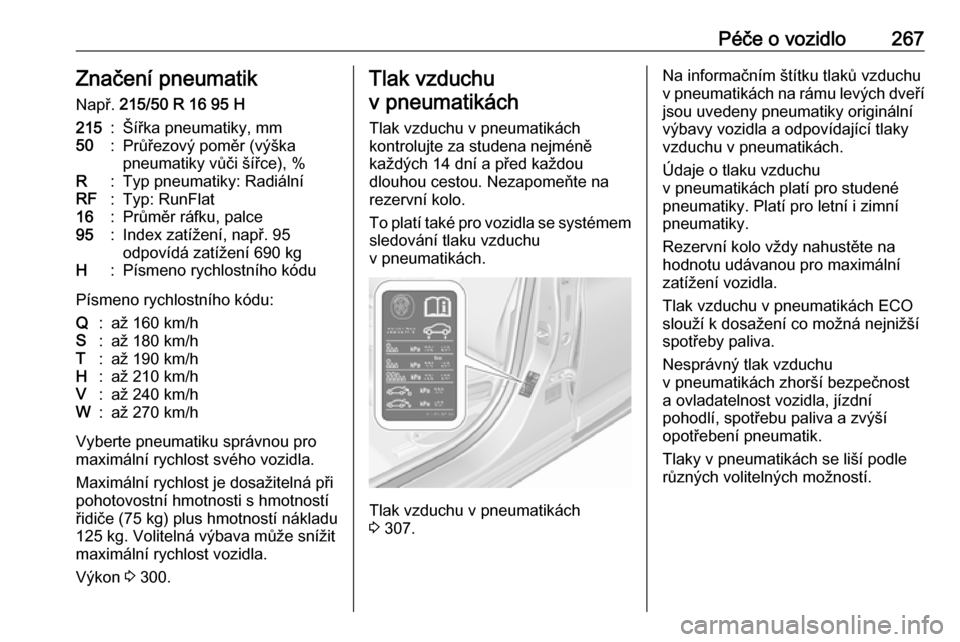

Na informačním štítku tlaků vzduchu
v pneumatikách na rámu levých dveří jsou uvedeny pneumatiky originální
výbavy vozidla a odpovídající tlaky
vzduchu v pneumatikách.
Údaje o tlaku vzduchu
v pneumatikách platí pro studené
pneumatiky. Platí pro letní i zimní pneumatiky.
Rezervní kolo vždy nahustěte na
hodnotu udávanou pro maximální
zatížení vozidla.
Tlak vzduchu v pneumatikách ECO
slouží k dosažení co možná nejnižší spotřeby paliva.
Nesprávný tlak vzduchu
v pneumatikách zhorší bezpečnost
a ovladatelnost vozidla, jízdní
pohodlí, spotřebu paliva a zvýší
opotřebení pneumatik.
Tlaky v pneumatikách se liší podle různých volitelných možností.

268Péče o vozidloPro zjištění správné hodnoty tlaku
v pneumatikách postupujte podle
níže uvedeného postupu:
● Identifikujte identifikační kód motoru. Údaje o motoru 3 298.
● Identifikujte příslušnou pneumatiku.
● V tabulkách tlaku v pneumatikách jsou uvedenyvšechny možné kombinace
pneumatik 3 307.
Pneumatiky schválené pro Vaše
vozidlo jsou uvedeny v osvědčení
o shodě EHS dodaném s Vaším
vozidlem nebo v jiném národním registračním dokladu.
Za správný tlak huštění pneumatik zodpovídá řidič vozidla.9 Varování
Je-li tlak příliš nízký, může dojít
k nadměrnému zahřátí a vnitřnímu poškození, vedoucímu k oddělení
běhounu a prasknutí pneumatiky
při vyšší rychlosti.
9 Varování
U specifických pneumatik
doporučený tlak v pneumatikách
uvedený v tabulce tlaků
v pneumatikách může překročit
maximální tlak v pneumatice
uvedený na pneumatice.
Maximální tlak v pneumatice
uvedený na pneumatice nikdy
nepřekročte.
Pokud je nutné u vozidla se
systémem sledování tlaku vzduchu
v pneumatikách snížit nebo zvýšit tlak
vzduchu v pneumatikách, vypněte
zapalování.
Závislost na teplotě Tlak v pneumatice závisí na teplotě
pneumatiky. Během jízdy se teplota
i tlak pneumatiky zvyšuje. Hodnoty
tlaků vzduchu v pneumatikách
uvedené na informačním štítku
pneumatik nebo v tabulce tlaků
pneumatik platí pro studené
pneumatiky, to znamená při 20 °C.
Při zvýšení teploty o 10 °C se tlak
zvýší přibližně o 10 kPa. To je třeba
vzít v úvahu, když je prováděna
kontrola teplých pneumatik.
Hodnota tlaku vzduchu v pneumatice
zobrazená v informačním centru
řidiče udává skutečný tlak vzduchu
v pneumatice. U vychladlé
pneumatiky je zjištěna hodnota nižší,
což neznamená únik vzduchu.
Systém monitorování tlakuvzduchu v pneumatikách
Když rychlost vozidla překročí určitý
limit, zkontroluje systém sledování
tlaku vzduchu v pneumatikách jednou
za minutu tlak ve všech čtyřech
pneumatikách.Výstraha
Systém sledování tlaku vzduchu
v pneumatikách upozorňuje pouze na stav tlaku v pneumatikách
a nenahrazuje pravidelnou údržbu
pneumatik prováděnou řidičem.
