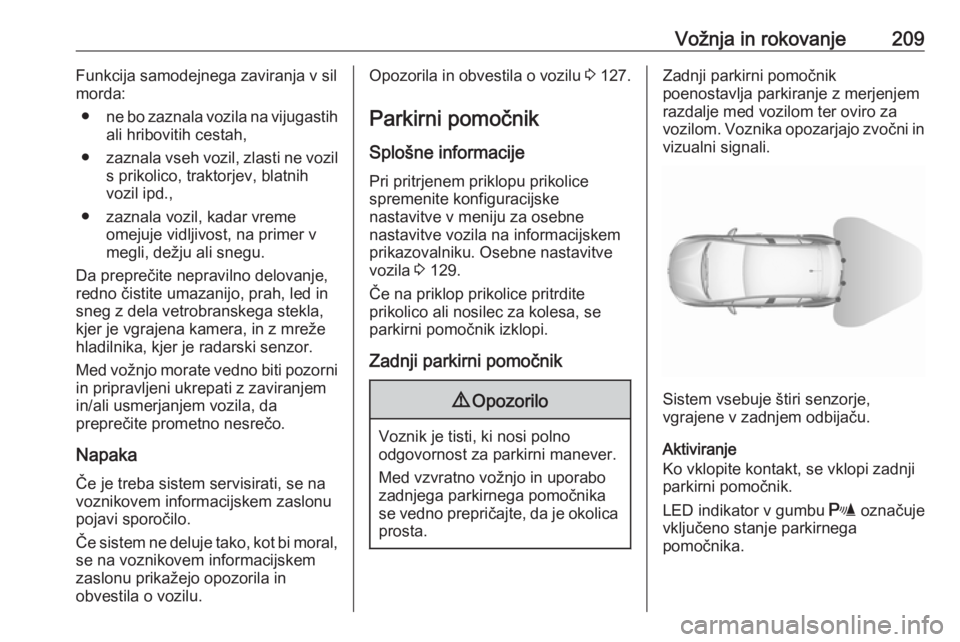

Vožnja in rokovanje209Funkcija samodejnega zaviranja v sil
morda:
● ne bo zaznala vozila na vijugastih
ali hribovitih cestah,
● zaznala vseh vozil, zlasti ne vozil
s prikolico, traktorjev, blatnih vozil ipd.,
● zaznala vozil, kadar vreme omejuje vidljivost, na primer v
megli, dežju ali snegu.
Da preprečite nepravilno delovanje,
redno čistite umazanijo, prah, led in
sneg z dela vetrobranskega stekla,
kjer je vgrajena kamera, in z mreže
hladilnika, kjer je radarski senzor.
Med vožnjo morate vedno biti pozorni in pripravljeni ukrepati z zaviranjemin/ali usmerjanjem vozila, da
preprečite prometno nesrečo.
Napaka
Če je treba sistem servisirati, se na
voznikovem informacijskem zaslonu
pojavi sporočilo.
Če sistem ne deluje tako, kot bi moral,
se na voznikovem informacijskem
zaslonu prikažejo opozorila in
obvestila o vozilu.Opozorila in obvestila o vozilu 3 127.
Parkirni pomočnik Splošne informacije Pri pritrjenem priklopu prikolice
spremenite konfiguracijske
nastavitve v meniju za osebne
nastavitve vozila na informacijskem
prikazovalniku. Osebne nastavitve
vozila 3 129.
Če na priklop prikolice pritrdite
prikolico ali nosilec za kolesa, se
parkirni pomočnik izklopi.
Zadnji parkirni pomočnik9 Opozorilo
Voznik je tisti, ki nosi polno
odgovornost za parkirni manever.
Med vzvratno vožnjo in uporabo
zadnjega parkirnega pomočnika se vedno prepričajte, da je okolica
prosta.
Zadnji parkirni pomočnik
poenostavlja parkiranje z merjenjem
razdalje med vozilom ter oviro za
vozilom. Voznika opozarjajo zvočni in vizualni signali.
Sistem vsebuje štiri senzorje,
vgrajene v zadnjem odbijaču.
Aktiviranje
Ko vklopite kontakt, se vklopi zadnji parkirni pomočnik.
LED indikator v gumbu r označuje
vključeno stanje parkirnega
pomočnika.

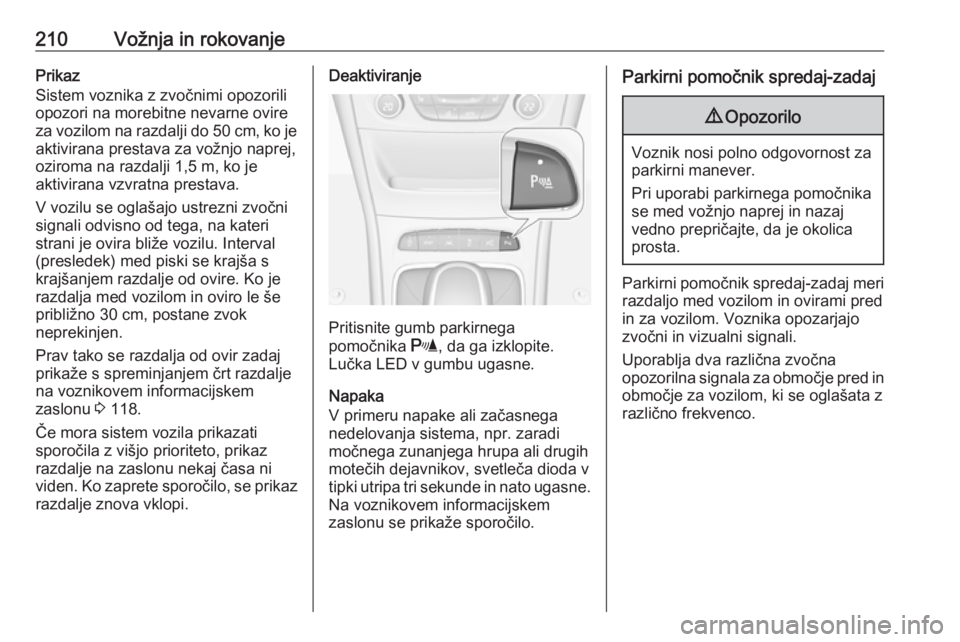

210Vožnja in rokovanjePrikaz
Sistem voznika z zvočnimi opozorili
opozori na morebitne nevarne ovire
za vozilom na razdalji do 50 cm, ko je aktivirana prestava za vožnjo naprej,
oziroma na razdalji 1,5 m, ko je aktivirana vzvratna prestava.
V vozilu se oglašajo ustrezni zvočni
signali odvisno od tega, na kateri
strani je ovira bliže vozilu. Interval
(presledek) med piski se krajša s
krajšanjem razdalje od ovire. Ko je
razdalja med vozilom in oviro le še
približno 30 cm, postane zvok
neprekinjen.
Prav tako se razdalja od ovir zadaj
prikaže s spreminjanjem črt razdalje
na voznikovem informacijskem
zaslonu 3 118.
Če mora sistem vozila prikazati
sporočila z višjo prioriteto, prikaz
razdalje na zaslonu nekaj časa ni
viden. Ko zaprete sporočilo, se prikaz
razdalje znova vklopi.Deaktiviranje
Pritisnite gumb parkirnega
pomočnika r, da ga izklopite.
Lučka LED v gumbu ugasne.
Napaka
V primeru napake ali začasnega
nedelovanja sistema, npr. zaradi močnega zunanjega hrupa ali drugih
motečih dejavnikov, svetleča dioda v
tipki utripa tri sekunde in nato ugasne. Na voznikovem informacijskem
zaslonu se prikaže sporočilo.
Parkirni pomočnik spredaj-zadaj9 Opozorilo
Voznik nosi polno odgovornost za
parkirni manever.
Pri uporabi parkirnega pomočnika
se med vožnjo naprej in nazaj
vedno prepričajte, da je okolica
prosta.
Parkirni pomočnik spredaj-zadaj meri razdaljo med vozilom in ovirami pred
in za vozilom. Voznika opozarjajo
zvočni in vizualni signali.
Uporablja dva različna zvočna
opozorilna signala za območje pred in
območje za vozilom, ki se oglašata z
različno frekvenco.

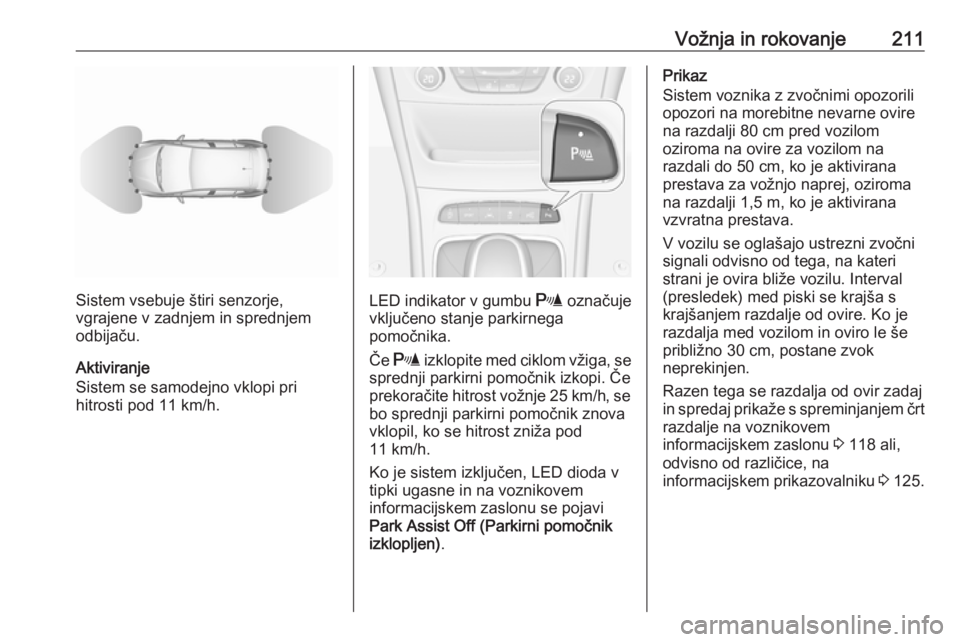

Vožnja in rokovanje211
Sistem vsebuje štiri senzorje,
vgrajene v zadnjem in sprednjem
odbijaču.
Aktiviranje
Sistem se samodejno vklopi pri
hitrosti pod 11 km/h.LED indikator v gumbu r označuje
vključeno stanje parkirnega
pomočnika.
Če r izklopite med ciklom vžiga, se
sprednji parkirni pomočnik izkopi. Če
prekoračite hitrost vožnje 25 km/h, se bo sprednji parkirni pomočnik znova
vklopil, ko se hitrost zniža pod
11 km/h.
Ko je sistem izključen, LED dioda v
tipki ugasne in na voznikovem
informacijskem zaslonu se pojavi
Park Assist Off (Parkirni pomočnik
izklopljen) .
Prikaz
Sistem voznika z zvočnimi opozorili
opozori na morebitne nevarne ovire
na razdalji 80 cm pred vozilom
oziroma na ovire za vozilom na
razdali do 50 cm, ko je aktivirana
prestava za vožnjo naprej, oziroma
na razdalji 1,5 m, ko je aktivirana
vzvratna prestava.
V vozilu se oglašajo ustrezni zvočni
signali odvisno od tega, na kateri
strani je ovira bliže vozilu. Interval
(presledek) med piski se krajša s
krajšanjem razdalje od ovire. Ko je
razdalja med vozilom in oviro le še
približno 30 cm, postane zvok
neprekinjen.
Razen tega se razdalja od ovir zadaj
in spredaj prikaže s spreminjanjem črt
razdalje na voznikovem
informacijskem zaslonu 3 118 ali,
odvisno od različice, na
informacijskem prikazovalniku 3 125.

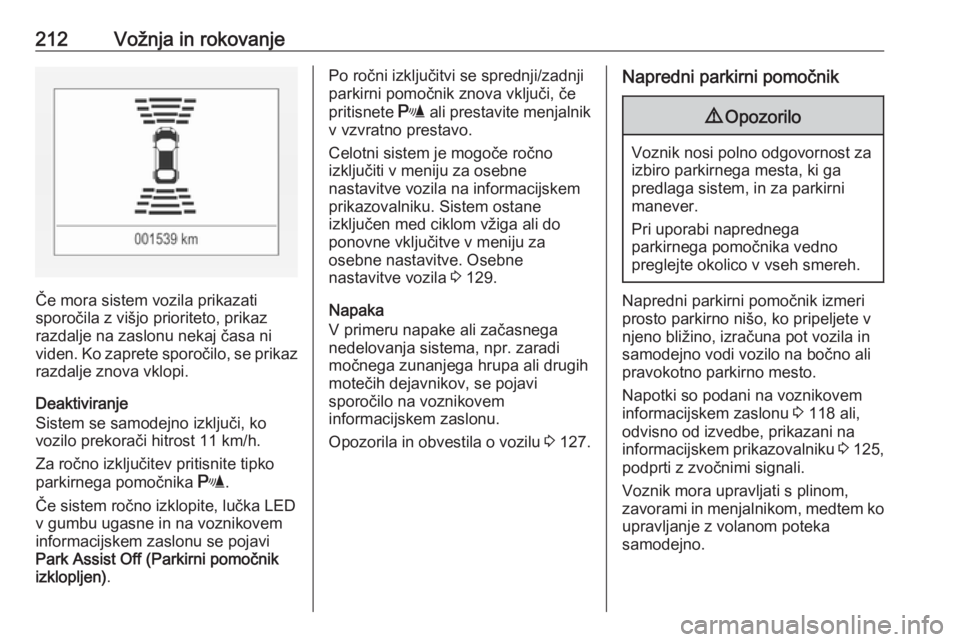

212Vožnja in rokovanje
Če mora sistem vozila prikazati
sporočila z višjo prioriteto, prikaz
razdalje na zaslonu nekaj časa ni
viden. Ko zaprete sporočilo, se prikaz razdalje znova vklopi.
Deaktiviranje
Sistem se samodejno izključi, ko vozilo prekorači hitrost 11 km/h.
Za ročno izključitev pritisnite tipko
parkirnega pomočnika r.
Če sistem ročno izklopite, lučka LED
v gumbu ugasne in na voznikovem
informacijskem zaslonu se pojavi
Park Assist Off (Parkirni pomočnik
izklopljen) .
Po ročni izključitvi se sprednji/zadnji
parkirni pomočnik znova vključi, če
pritisnete r ali prestavite menjalnik
v vzvratno prestavo.
Celotni sistem je mogoče ročno
izključiti v meniju za osebne
nastavitve vozila na informacijskem
prikazovalniku. Sistem ostane
izključen med ciklom vžiga ali do
ponovne vključitve v meniju za
osebne nastavitve. Osebne
nastavitve vozila 3 129.
Napaka
V primeru napake ali začasnega
nedelovanja sistema, npr. zaradi
močnega zunanjega hrupa ali drugih
motečih dejavnikov, se pojavi
sporočilo na voznikovem
informacijskem zaslonu.
Opozorila in obvestila o vozilu 3 127.Napredni parkirni pomočnik9 Opozorilo
Voznik nosi polno odgovornost za
izbiro parkirnega mesta, ki ga
predlaga sistem, in za parkirni
manever.
Pri uporabi naprednega
parkirnega pomočnika vedno
preglejte okolico v vseh smereh.
Napredni parkirni pomočnik izmeri
prosto parkirno nišo, ko pripeljete v
njeno bližino, izračuna pot vozila in
samodejno vodi vozilo na bočno ali
pravokotno parkirno mesto.
Napotki so podani na voznikovem
informacijskem zaslonu 3 118 ali,
odvisno od izvedbe, prikazani na informacijskem prikazovalniku 3 125,
podprti z zvočnimi signali.
Voznik mora upravljati s plinom,
zavorami in menjalnikom, medtem ko upravljanje z volanom poteka
samodejno.

Vožnja in rokovanje213

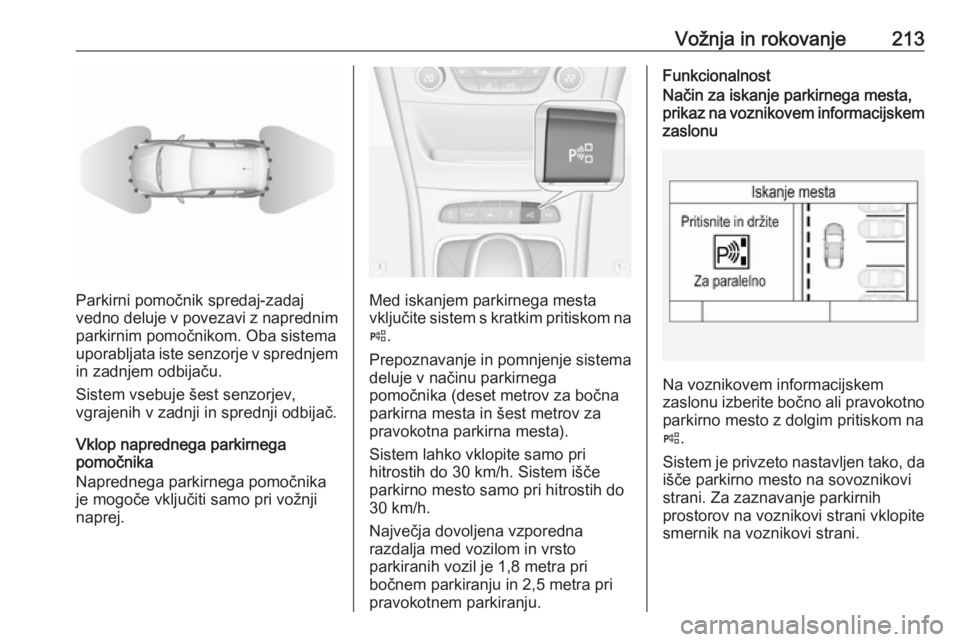

Parkirni pomočnik spredaj-zadaj
vedno deluje v povezavi z naprednim parkirnim pomočnikom. Oba sistema
uporabljata iste senzorje v sprednjem
in zadnjem odbijaču.
Sistem vsebuje šest senzorjev,
vgrajenih v zadnji in sprednji odbijač.
Vklop naprednega parkirnega
pomočnika
Naprednega parkirnega pomočnika
je mogoče vključiti samo pri vožnji
naprej.Med iskanjem parkirnega mesta
vključite sistem s kratkim pritiskom na
( .
Prepoznavanje in pomnjenje sistema
deluje v načinu parkirnega
pomočnika (deset metrov za bočna
parkirna mesta in šest metrov za
pravokotna parkirna mesta).
Sistem lahko vklopite samo pri
hitrostih do 30 km/h. Sistem išče
parkirno mesto samo pri hitrostih do 30 km/h.
Največja dovoljena vzporedna
razdalja med vozilom in vrsto
parkiranih vozil je 1,8 metra pri
bočnem parkiranju in 2,5 metra pri
pravokotnem parkiranju.
FunkcionalnostNačin za iskanje parkirnega mesta,
prikaz na voznikovem informacijskem
zaslonu
Na voznikovem informacijskem
zaslonu izberite bočno ali pravokotno parkirno mesto z dolgim pritiskom na
( .
Sistem je privzeto nastavljen tako, da
išče parkirno mesto na sovoznikovi
strani. Za zaznavanje parkirnih
prostorov na voznikovi strani vklopite
smernik na voznikovi strani.

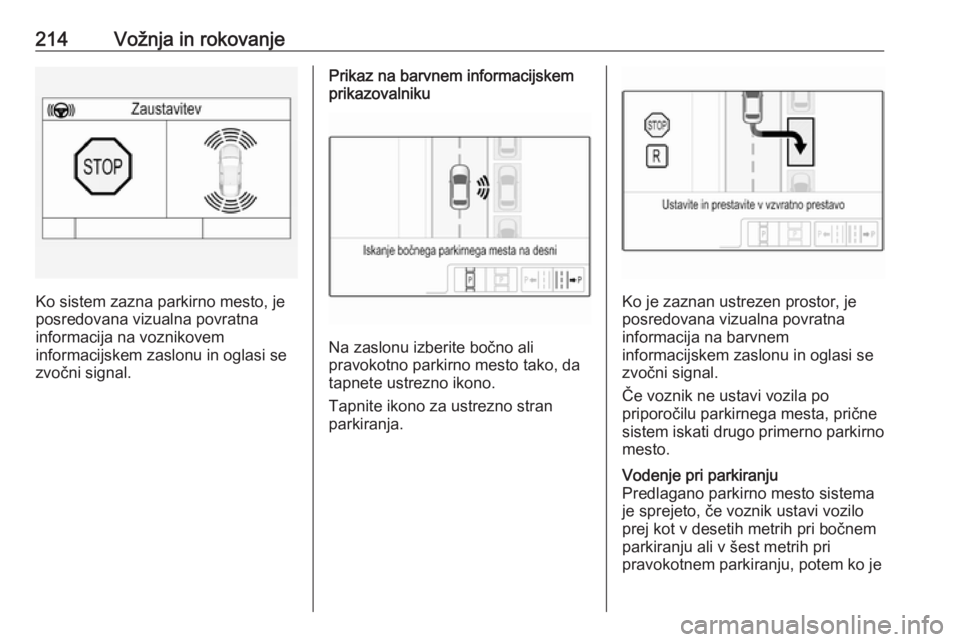

214Vožnja in rokovanje
Ko sistem zazna parkirno mesto, je
posredovana vizualna povratna
informacija na voznikovem
informacijskem zaslonu in oglasi se
zvočni signal.
Prikaz na barvnem informacijskem
prikazovalniku
Na zaslonu izberite bočno ali
pravokotno parkirno mesto tako, da
tapnete ustrezno ikono.
Tapnite ikono za ustrezno stran
parkiranja.
Ko je zaznan ustrezen prostor, je
posredovana vizualna povratna
informacija na barvnem
informacijskem zaslonu in oglasi se
zvočni signal.
Če voznik ne ustavi vozila po
priporočilu parkirnega mesta, prične sistem iskati drugo primerno parkirno
mesto.
Vodenje pri parkiranju
Predlagano parkirno mesto sistema
je sprejeto, če voznik ustavi vozilo
prej kot v desetih metrih pri bočnem
parkiranju ali v šest metrih pri
pravokotnem parkiranju, potem ko je

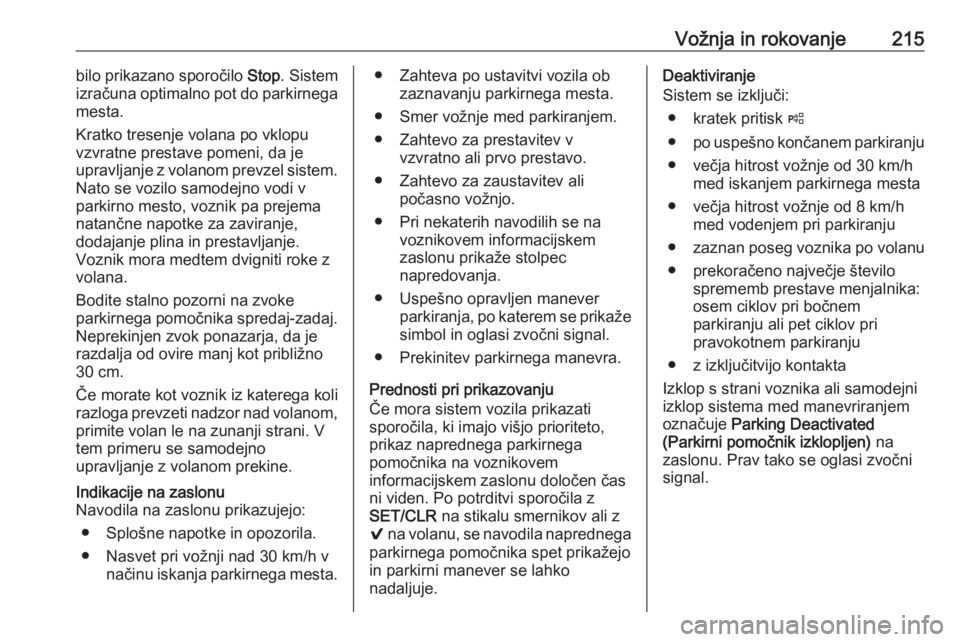

Vožnja in rokovanje215bilo prikazano sporočilo Stop. Sistem
izračuna optimalno pot do parkirnega
mesta.
Kratko tresenje volana po vklopu
vzvratne prestave pomeni, da je
upravljanje z volanom prevzel sistem. Nato se vozilo samodejno vodi v
parkirno mesto, voznik pa prejema
natančne napotke za zaviranje,
dodajanje plina in prestavljanje.
Voznik mora medtem dvigniti roke z
volana.
Bodite stalno pozorni na zvoke
parkirnega pomočnika spredaj-zadaj.
Neprekinjen zvok ponazarja, da je
razdalja od ovire manj kot približno
30 cm.
Če morate kot voznik iz katerega koli
razloga prevzeti nadzor nad volanom,
primite volan le na zunanji strani. V
tem primeru se samodejno
upravljanje z volanom prekine.Indikacije na zaslonu
Navodila na zaslonu prikazujejo:
● Splošne napotke in opozorila.
● Nasvet pri vožnji nad 30 km/h v načinu iskanja parkirnega mesta.● Zahteva po ustavitvi vozila ob zaznavanju parkirnega mesta.
● Smer vožnje med parkiranjem. ● Zahtevo za prestavitev v vzvratno ali prvo prestavo.
● Zahtevo za zaustavitev ali počasno vožnjo.
● Pri nekaterih navodilih se na voznikovem informacijskem
zaslonu prikaže stolpec
napredovanja.
● Uspešno opravljen manever parkiranja, po katerem se prikaže
simbol in oglasi zvočni signal.
● Prekinitev parkirnega manevra.
Prednosti pri prikazovanju
Če mora sistem vozila prikazati
sporočila, ki imajo višjo prioriteto,
prikaz naprednega parkirnega
pomočnika na voznikovem
informacijskem zaslonu določen čas
ni viden. Po potrditvi sporočila z
SET/CLR na stikalu smernikov ali z
9 na volanu, se navodila naprednega
parkirnega pomočnika spet prikažejo
in parkirni manever se lahko
nadaljuje.Deaktiviranje
Sistem se izključi:
● kratek pritisk (
● po uspešno končanem parkiranju
● večja hitrost vožnje od 30 km/h med iskanjem parkirnega mesta
● večja hitrost vožnje od 8 km/h med vodenjem pri parkiranju
● zaznan poseg voznika po volanu
● prekoračeno največje število sprememb prestave menjalnika:
osem ciklov pri bočnem
parkiranju ali pet ciklov pri
pravokotnem parkiranju
● z izključitvijo kontakta
Izklop s strani voznika ali samodejni
izklop sistema med manevriranjem
označuje Parking Deactivated
(Parkirni pomočnik izklopljen) na
zaslonu. Prav tako se oglasi zvočni
signal.

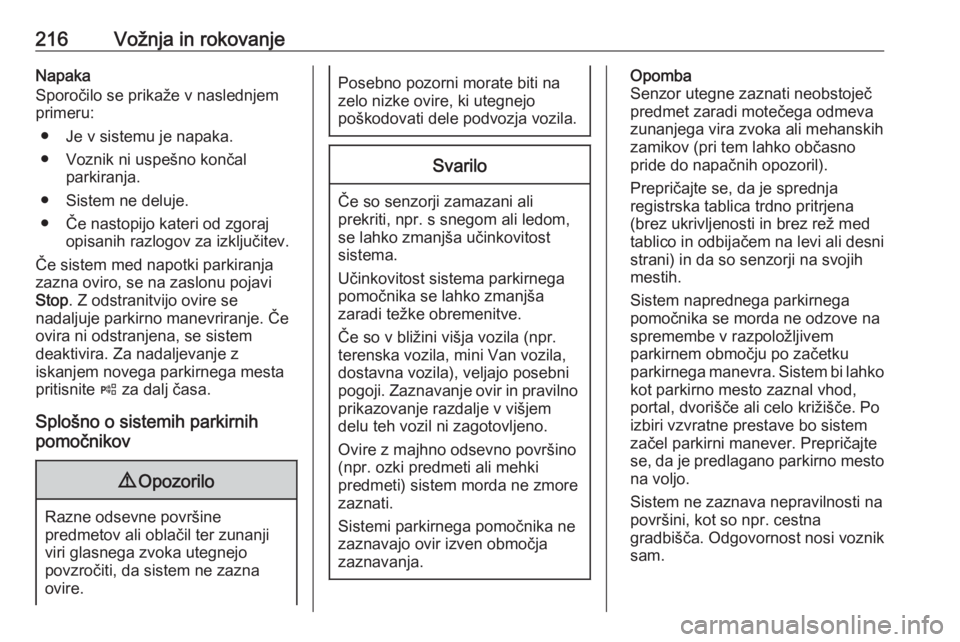

216Vožnja in rokovanjeNapaka
Sporočilo se prikaže v naslednjem primeru:
● Je v sistemu je napaka.
● Voznik ni uspešno končal parkiranja.
● Sistem ne deluje.
● Če nastopijo kateri od zgoraj opisanih razlogov za izključitev.
Če sistem med napotki parkiranja
zazna oviro, se na zaslonu pojavi Stop . Z odstranitvijo ovire se
nadaljuje parkirno manevriranje. Če
ovira ni odstranjena, se sistem
deaktivira. Za nadaljevanje z
iskanjem novega parkirnega mesta
pritisnite ( za dalj časa.
Splošno o sistemih parkirnih
pomočnikov9 Opozorilo
Razne odsevne površine
predmetov ali oblačil ter zunanji
viri glasnega zvoka utegnejo
povzročiti, da sistem ne zazna
ovire.
Posebno pozorni morate biti na
zelo nizke ovire, ki utegnejo
poškodovati dele podvozja vozila.Svarilo
Če so senzorji zamazani ali
prekriti, npr. s snegom ali ledom,
se lahko zmanjša učinkovitost
sistema.
Učinkovitost sistema parkirnega pomočnika se lahko zmanjša
zaradi težke obremenitve.
Če so v bližini višja vozila (npr.
terenska vozila, mini Van vozila,
dostavna vozila), veljajo posebni
pogoji. Zaznavanje ovir in pravilno prikazovanje razdalje v višjem
delu teh vozil ni zagotovljeno.
Ovire z majhno odsevno površino
(npr. ozki predmeti ali mehki
predmeti) sistem morda ne zmore
zaznati.
Sistemi parkirnega pomočnika ne
zaznavajo ovir izven območja
zaznavanja.
Opomba
Senzor utegne zaznati neobstoječ
predmet zaradi motečega odmeva
zunanjega vira zvoka ali mehanskih
zamikov (pri tem lahko občasno
pride do napačnih opozoril).
Prepričajte se, da je sprednja
registrska tablica trdno pritrjena
(brez ukrivljenosti in brez rež med
tablico in odbijačem na levi ali desni
strani) in da so senzorji na svojih
mestih.
Sistem naprednega parkirnega
pomočnika se morda ne odzove na
spremembe v razpoložljivem
parkirnem območju po začetku
parkirnega manevra. Sistem bi lahko
kot parkirno mesto zaznal vhod,
portal, dvorišče ali celo križišče. Po
izbiri vzvratne prestave bo sistem
začel parkirni manever. Prepričajte
se, da je predlagano parkirno mesto
na voljo.
Sistem ne zaznava nepravilnosti na
površini, kot so npr. cestna
gradbišča. Odgovornost nosi voznik
sam.

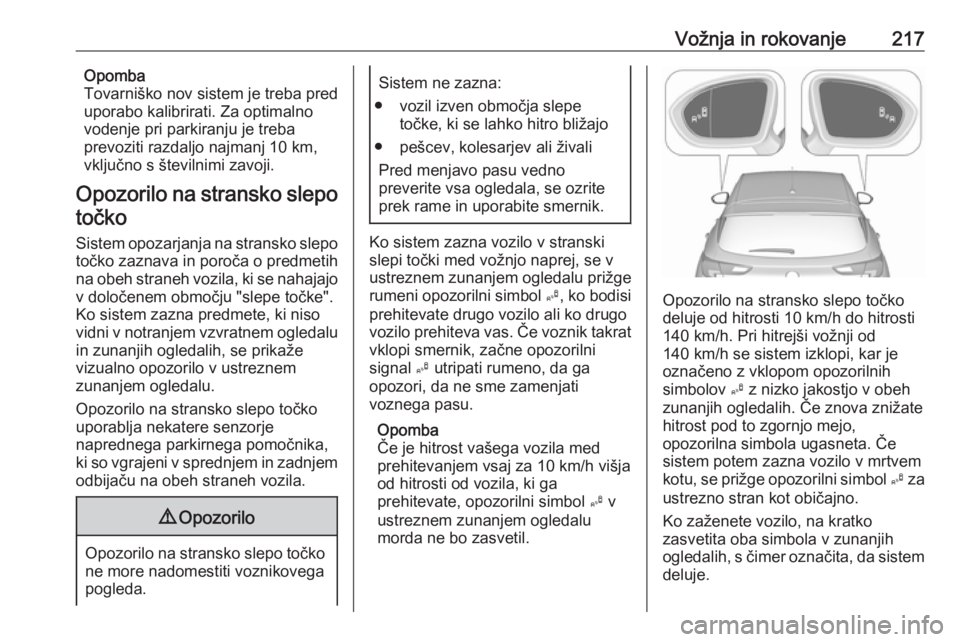

Vožnja in rokovanje217Opomba
Tovarniško nov sistem je treba pred
uporabo kalibrirati. Za optimalno
vodenje pri parkiranju je treba
prevoziti razdaljo najmanj 10 km,
vključno s številnimi zavoji.
Opozorilo na stransko slepo točko
Sistem opozarjanja na stransko slepo
točko zaznava in poroča o predmetih
na obeh straneh vozila, ki se nahajajo
v določenem območju "slepe točke".
Ko sistem zazna predmete, ki niso
vidni v notranjem vzvratnem ogledalu in zunanjih ogledalih, se prikaže
vizualno opozorilo v ustreznem
zunanjem ogledalu.
Opozorilo na stransko slepo točko
uporablja nekatere senzorje
naprednega parkirnega pomočnika,
ki so vgrajeni v sprednjem in zadnjem
odbijaču na obeh straneh vozila.9 Opozorilo
Opozorilo na stransko slepo točko
ne more nadomestiti voznikovega
pogleda.
Sistem ne zazna:
● vozil izven območja slepe točke, ki se lahko hitro bližajo
● pešcev, kolesarjev ali živali Pred menjavo pasu vedno
preverite vsa ogledala, se ozrite prek rame in uporabite smernik.
Ko sistem zazna vozilo v stranski
slepi točki med vožnjo naprej, se v
ustreznem zunanjem ogledalu prižge
rumeni opozorilni simbol B, ko bodisi
prehitevate drugo vozilo ali ko drugo
vozilo prehiteva vas. Če voznik takrat
vklopi smernik, začne opozorilni
signal B utripati rumeno, da ga
opozori, da ne sme zamenjati voznega pasu.
Opomba
Če je hitrost vašega vozila med
prehitevanjem vsaj za 10 km/h višja
od hitrosti od vozila, ki ga
prehitevate, opozorilni simbol B v
ustreznem zunanjem ogledalu
morda ne bo zasvetil.
Opozorilo na stransko slepo točko
deluje od hitrosti 10 km/h do hitrosti
140 km/h. Pri hitrejši vožnji od
140 km/h se sistem izklopi, kar je
označeno z vklopom opozorilnih
simbolov B z nizko jakostjo v obeh
zunanjih ogledalih. Če znova znižate
hitrost pod to zgornjo mejo,
opozorilna simbola ugasneta. Če
sistem potem zazna vozilo v mrtvem
kotu, se prižge opozorilni simbol B za
ustrezno stran kot običajno.
Ko zaženete vozilo, na kratko
zasvetita oba simbola v zunanjih
ogledalih, s čimer označita, da sistem deluje.

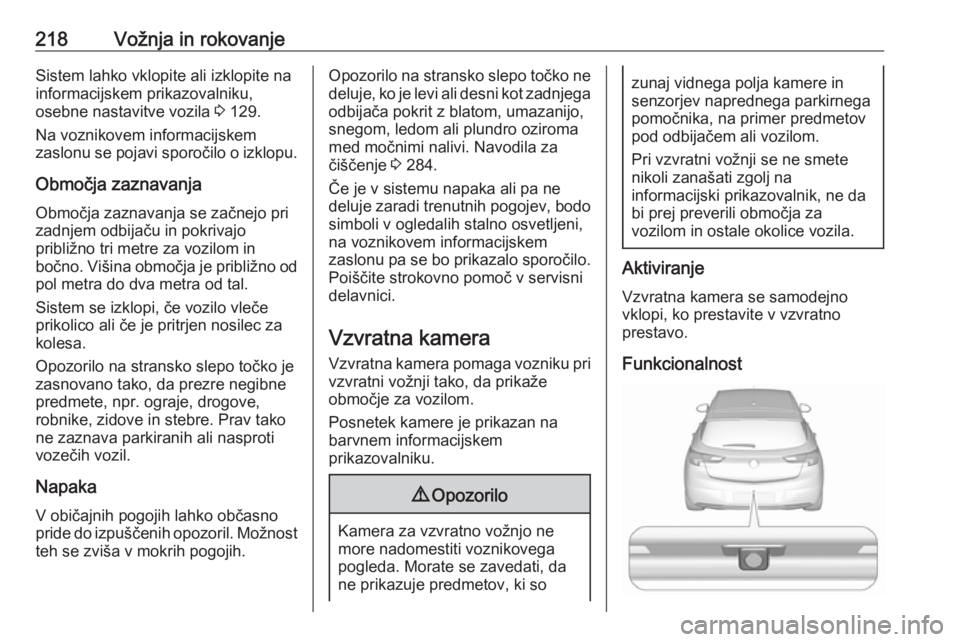

218Vožnja in rokovanjeSistem lahko vklopite ali izklopite na
informacijskem prikazovalniku,
osebne nastavitve vozila 3 129.
Na voznikovem informacijskem
zaslonu se pojavi sporočilo o izklopu.
Območja zaznavanja Območja zaznavanja se začnejo pri
zadnjem odbijaču in pokrivajo
približno tri metre za vozilom in
bočno. Višina območja je približno od pol metra do dva metra od tal.
Sistem se izklopi, če vozilo vleče
prikolico ali če je pritrjen nosilec za
kolesa.
Opozorilo na stransko slepo točko je
zasnovano tako, da prezre negibne
predmete, npr. ograje, drogove,
robnike, zidove in stebre. Prav tako
ne zaznava parkiranih ali nasproti
vozečih vozil.
Napaka V običajnih pogojih lahko občasno
pride do izpuščenih opozoril. Možnost
teh se zviša v mokrih pogojih.Opozorilo na stransko slepo točko ne deluje, ko je levi ali desni kot zadnjegaodbijača pokrit z blatom, umazanijo,
snegom, ledom ali plundro oziroma
med močnimi nalivi. Navodila za čiščenje 3 284.
Če je v sistemu napaka ali pa ne
deluje zaradi trenutnih pogojev, bodo simboli v ogledalih stalno osvetljeni,
na voznikovem informacijskem
zaslonu pa se bo prikazalo sporočilo.
Poiščite strokovno pomoč v servisni
delavnici.
Vzvratna kamera Vzvratna kamera pomaga vozniku privzvratni vožnji tako, da prikaže
območje za vozilom.
Posnetek kamere je prikazan na
barvnem informacijskem
prikazovalniku.9 Opozorilo
Kamera za vzvratno vožnjo ne
more nadomestiti voznikovega
pogleda. Morate se zavedati, da
ne prikazuje predmetov, ki so
zunaj vidnega polja kamere in
senzorjev naprednega parkirnega
pomočnika, na primer predmetov pod odbijačem ali vozilom.
Pri vzvratni vožnji se ne smete
nikoli zanašati zgolj na
informacijski prikazovalnik, ne da
bi prej preverili območja za
vozilom in ostale okolice vozila.
Aktiviranje
Vzvratna kamera se samodejno
vklopi, ko prestavite v vzvratno
prestavo.
Funkcionalnost
