OPEL ASTRA K 2018.75 Посібник з експлуатації (in Ukrainian)

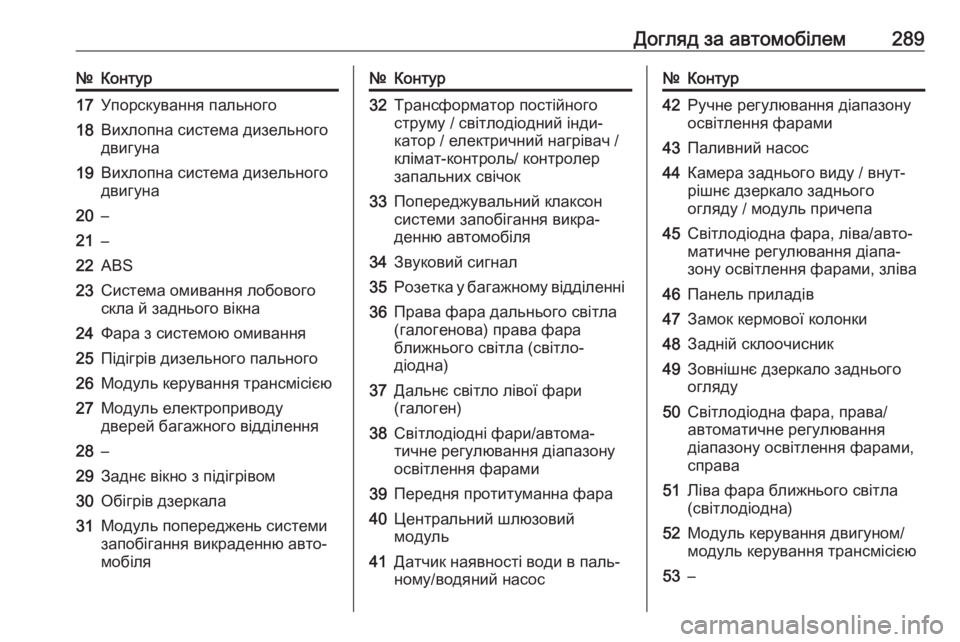

Догляд за автомобілем289№Контур17Упорскування пального18Вихлопна система дизельного
двигуна19Вихлопна система дизельного
двигуна20–21–22ABS23Система омивання лобового
скла й заднього вікна24Фара з системою омивання25Підігрів дизельного пального26Модуль керування трансмісією27Модуль електроприводу
дверей багажного відділення28–29Заднє вікно з підігрівом30Обігрів дзеркала31Модуль попереджень системи
запобігання викраденню авто‐
мобіля№Контур32Трансформатор постійного
струму / світлодіодний інди‐
катор / електричний нагрівач /
клімат-контроль/ контролер
запальних свічок33Попереджувальний клаксон
системи запобігання викра‐
денню автомобіля34Звуковий сигнал35Розетка у багажному відділенні36Права фара дальнього світла
(галогенова) права фара
ближнього світла (світло‐
діодна)37Дальнє світло лівої фари
(галоген)38Світлодіодні фари/автома‐
тичне регулювання діапазону
освітлення фарами39Передня протитуманна фара40Центральний шлюзовий
модуль41Датчик наявності води в паль‐
ному/водяний насос№Контур42Ручне регулювання діапазону
освітлення фарами43Паливний насос44Камера заднього виду / внут‐ рішнє дзеркало заднього
огляду / модуль причепа45Світлодіодна фара, ліва/авто‐
матичне регулювання діапа‐
зону освітлення фарами, зліва46Панель приладів47Замок кермової колонки48Задній склоочисник49Зовнішнє дзеркало заднього
огляду50Світлодіодна фара, права/
автоматичне регулювання
діапазону освітлення фарами,
справа51Ліва фара ближнього світла
(світлодіодна)52Модуль керування двигуном/
модуль керування трансмісією53–

290Догляд за автомобілем№Контур54Очисник лобового скла55Вихлопна система дизельного
двигуна56–57–
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.

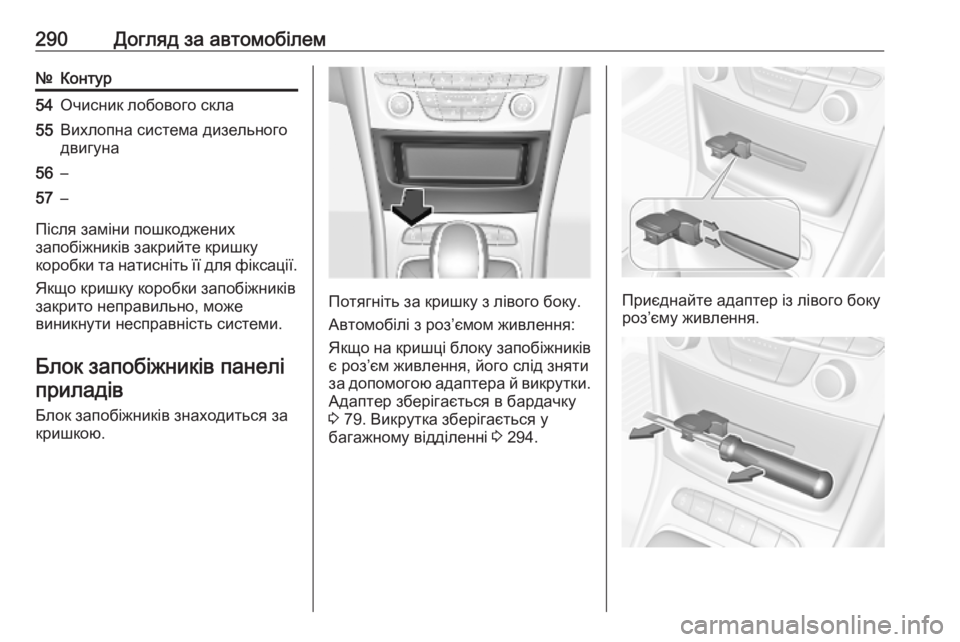

Блок запобіжників панеліприладів
Блок запобіжників знаходиться за
кришкою.
Потягніть за кришку з лівого боку.
Автомобілі з роз’ємом живлення:
Якщо на кришці блоку запобіжників
є роз’єм живлення, його слід зняти
за допомогою адаптера й викрутки.
Адаптер зберігається в бардачку
3 79. Викрутка зберігається у
багажному відділенні 3 294.Приєднайте адаптер із лівого боку
роз’єму живлення.

Догляд за автомобілем291Просуньте викрутку через отвір в
адаптері. Зніміть кришку,
потягнувши за неї біля кінчика леза
викрутки.№Контур1–2Система клімат-контролю,
вентилятор3Електропривід сидіння водія4Запальничка, передня розетка
живлення5–6Переднє вікно з електропі‐
дйомником7ABS8Кермо з підігрівом9Модуль керування кузовом 810Заднє вікно з електропідйом‐
ником11Люк12Модуль керування кузовом 413Підігрів сидінь (тільки в авто‐
мобілях без звукового сигналі‐
затора)14Зовнішнє дзеркало15Модуль керування кузовом 116Модуль керування кузовом 7№Контур17Модуль керування кузовом 618Модуль керування кузовом 319Гніздо для передавання даних20Система подушок безпеки21Система клімат-контролю22Центральний замок, багажник23Система електронного ключа24Функція пам'яті сидіння з елек‐
троприводом25Система подушок безпеки,
кермо26Замок запалювання/замок
кермової колонки27Модуль керування кузовом 228Гніздо USB29–30Важіль селектора31Очисник заднього вікна32Модуль керування трансмісією

292Догляд за автомобілем№Контур33Система запобігання викра‐
денню автомобіля / елек‐
трична сирена34Система допомоги під час
паркування/повідомлення
бокової мертвої зони види‐
мості/інформаційно-розва‐
жальна система/гніздо USB35OnStar36Інформаційний дисплей/
панель приладів/програвач
компакт-дисків37Інформаційно-розважальна
система, радіо
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.

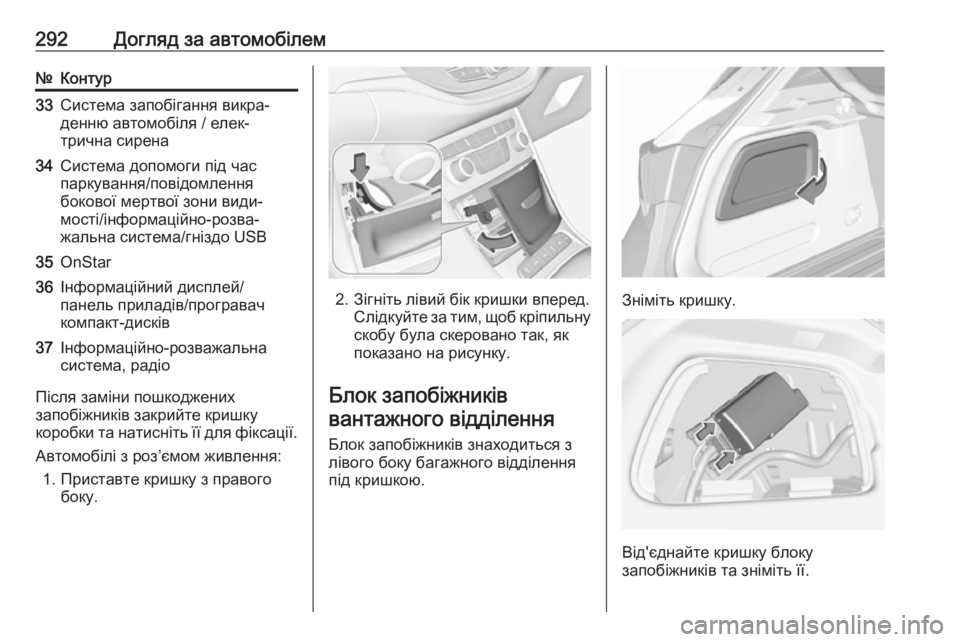

Автомобілі з роз’ємом живлення: 1. Приставте кришку з правого боку.
2. Зігніть лівий бік кришки вперед.Слідкуйте за тим, щоб кріпильну
скобу була скеровано так, як
показано на рисунку.

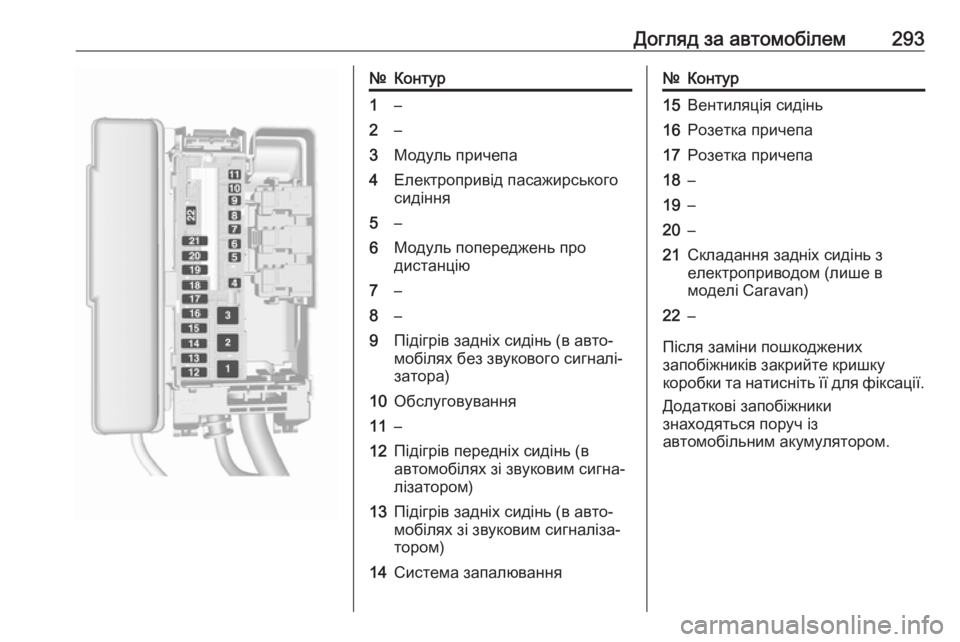

Блок запобіжників вантажного відділення
Блок запобіжників знаходиться з
лівого боку багажного відділення під кришкою.Зніміть кришку.
Від'єднайте кришку блоку
запобіжників та зніміть її.

Догляд за автомобілем293№Контур1–2–3Модуль причепа4Електропривід пасажирського
сидіння5–6Модуль попереджень про
дистанцію7–8–9Підігрів задніх сидінь (в авто‐
мобілях без звукового сигналі‐ затора)10Обслуговування11–12Підігрів передніх сидінь (вавтомобілях зі звуковим сигна‐
лізатором)13Підігрів задніх сидінь (в авто‐
мобілях зі звуковим сигналіза‐
тором)14Система запалювання№Контур15Вентиляція сидінь16Розетка причепа17Розетка причепа18–19–20–21Складання задніх сидінь з
електроприводом (лише в
моделі Caravan)22–
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Додаткові запобіжники
знаходяться поруч із
автомобільним акумулятором.

294Догляд за автомобілем№Контур1Паливний насос2Модуль керування двигуном3ЕлектроживленняІнструменти
автомобіля
Інструменти 5-дверна модель з кузовом
"хетчбек" із запасним колесом
Відкрийте кришку підлоги в
багажному відділенні 3 90.
Домкрат, буксирна серга, ремінець
для закріплення пошкодженого
колеса та інструменти
зберігаються в скриньці з
інструментами під запасним
колесом. Запасне колесо 3 310.
Модель з кузовом "універсал" із
запасним колесом
Відкрийте кришку підлоги в
багажному відділенні 3 90.
Домкрат, буксирна серга та
інструменти зберігаються в
скриньці з інструментами під
запасним колесом. Запасне колесо 3 310.

Догляд за автомобілем2955-дверна модель із кузовом"хетчбек" без запасного колеса
Відкрийте кришку на правій бічній
панелі багажного відділення.
Деякі інструменти й буксирна серга
зберігаються в скриньці для
інструментів разом з комплектом
для ремонту шин.
Модель із кузовом "універсал"
без запасного колеса
Відкрийте кришку праворуч у
багажному відділенні.
Інструменти й буксирна серга
зберігаються в сумці для
інструментів разом із комплектом для ремонту шин.
Колеса та шини
Стан шини, стан колеса
Якщо можливо, рухайтеся краями
дороги повільно та під правильним
кутом. Водіння понад різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку
пошкодження чи незвичного
спрацювання.
Зимові шини
Зимні шини покращують безпеку
водіння за температури нижче
7 °C, тому їх слід встановлювати на всі колеса.
Як зимові дозволяється
використовувати шини усіх
розмірів 3 339.

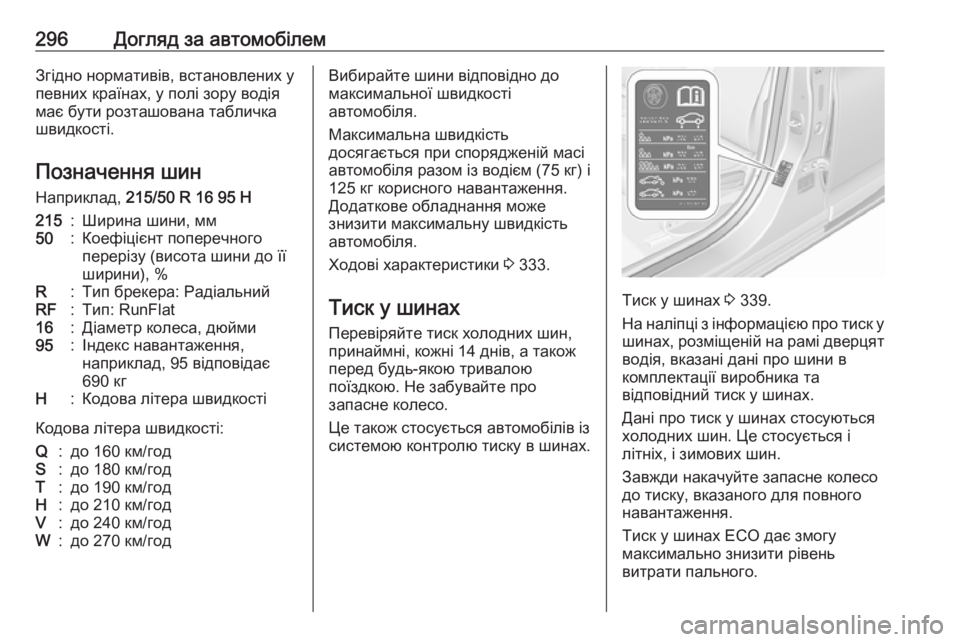

296Догляд за автомобілемЗгідно нормативів, встановлених у
певних країнах, у полі зору водія
має бути розташована табличка
швидкості.
Позначення шин Наприклад, 215/50 R 16 95 H215:Ширина шини, мм50:Коефіцієнт поперечного
перерізу (висота шини до її
ширини), %R:Тип брекера: РадіальнийRF:Тип: RunFlat16:Діаметр колеса, дюйми95:Індекс навантаження,
наприклад, 95 відповідає
690 кгH:Кодова літера швидкості
Кодова літера швидкості:
Q:до 160 км/годS:до 180 км/годT:до 190 км/годH:до 210 км/годV:до 240 км/годW:до 270 км/годВибирайте шини відповідно до
максимальної швидкості
автомобіля.
Максимальна швидкість
досягається при спорядженій масі
автомобіля разом із водієм (75 кг) і
125 кг корисного навантаження.
Додаткове обладнання може
знизити максимальну швидкість
автомобіля.
Ходові характеристики 3 333.
Тиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів, а також
перед будь-якою тривалою
поїздкою. Не забувайте про
запасне колесо.
Це також стосується автомобілів із
системою контролю тиску в шинах.
Тиск у шинах 3 339.
На наліпці з інформацією про тиск у шинах, розміщеній на рамі дверцят
водія, вказані дані про шини в
комплектації виробника та
відповідний тиск у шинах.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Завжди накачуйте запасне колесо
до тиску, вказаного для повного навантаження.
Тиск у шинах ECO дає змогу максимально знизити рівень
витрати пального.

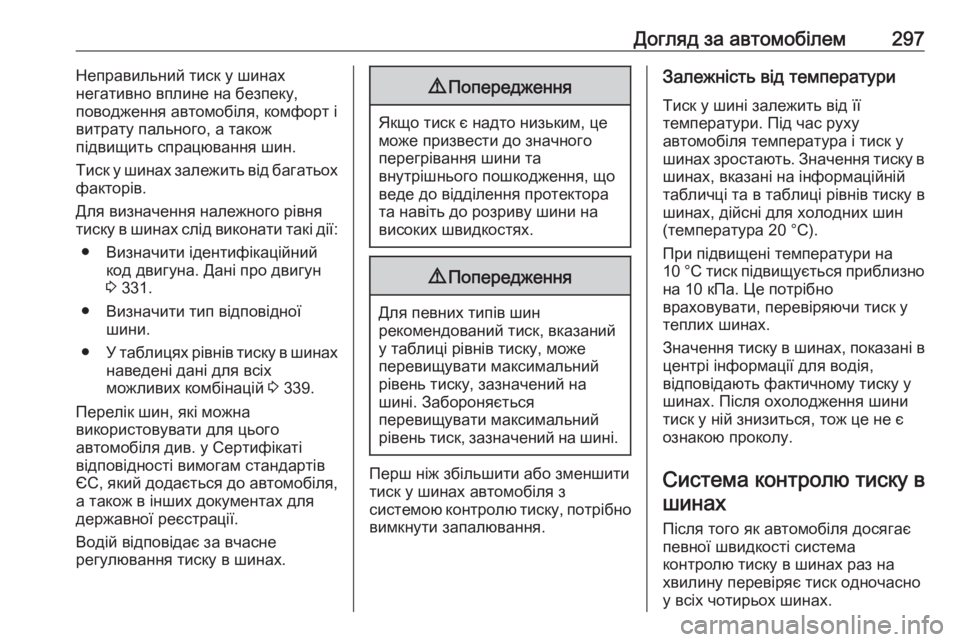

Догляд за автомобілем297Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить спрацювання шин.
Тиск у шинах залежить від багатьох
факторів.
Для визначення належного рівня
тиску в шинах слід виконати такі дії:
● Визначити ідентифікаційний код двигуна. Дані про двигун
3 331.
● Визначити тип відповідної шини.
● У таблицях рівнів тиску в шинах
наведені дані для всіх
можливих комбінацій 3 339.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартів
ЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
9 Попередження
Для певних типів шин
рекомендований тиск, вказаний
у таблиці рівнів тиску, може
перевищувати максимальний
рівень тиску, зазначений на
шині. Забороняється
перевищувати максимальний
рівень тиск, зазначений на шині.
Перш ніж збільшити або зменшити
тиск у шинах автомобіля з
системою контролю тиску, потрібно
вимкнути запалювання.
Залежність від температури
Тиск у шині залежить від її
температури. Під час руху
автомобіля температура і тиск у шинах зростають. Значення тиску в
шинах, вказані на інформаційній
табличці та в таблиці рівнів тиску в
шинах, дійсні для холодних шин
(температура 20 °C).
При підвищені температури на
10 °C тиск підвищується приблизно
на 10 кПа. Це потрібно
враховувати, перевіряючи тиск у
теплих шинах.
Значення тиску в шинах, показані в центрі інформації для водія,
відповідають фактичному тиску у шинах. Після охолодження шини
тиск у ній знизиться, тож це не є
ознакою проколу.
Система контролю тиску в шинах
Після того як автомобіля досягає певної швидкості система
контролю тиску в шинах раз на
хвилину перевіряє тиск одночасно
у всіх чотирьох шинах.

298Догляд за автомобілемОбережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не є
заміною регулярному
технічному обслуговуванню
шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування дозволу на
експлуатацію автомобіля.

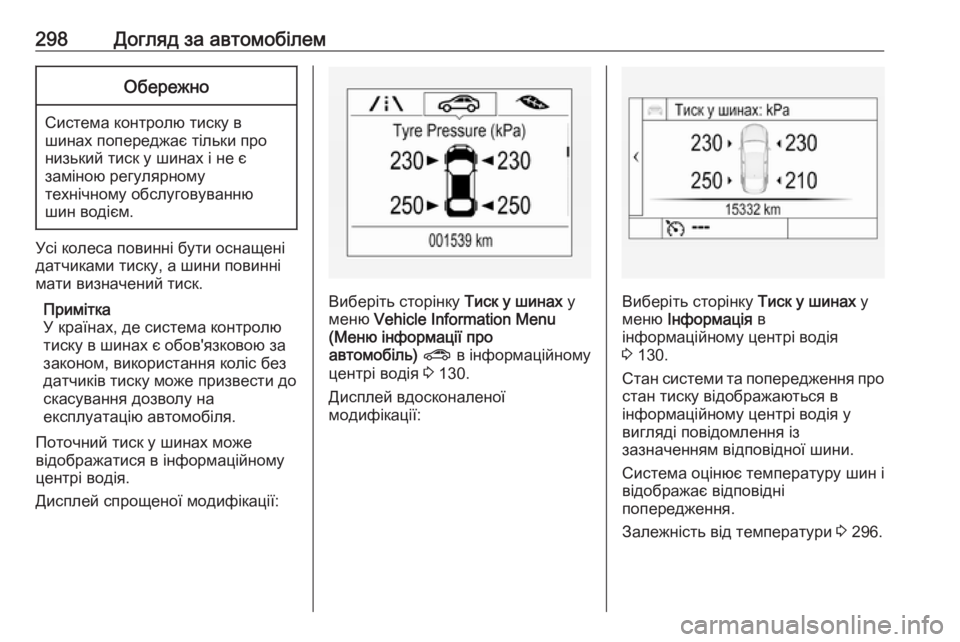

Поточний тиск у шинах може
відображатися в інформаційному
центрі водія.
Дисплей спрощеної модифікації:
Виберіть сторінку Тиск у шинах у
меню Vehicle Information Menu
(Меню інформації про
автомобіль) ? в інформаційному
центрі водія 3 130.
Дисплей вдосконаленої
модифікації:Виберіть сторінку Тиск у шинах у
меню Інформація в
інформаційному центрі водія
3 130.
Стан системи та попередження про стан тиску відображаються в
інформаційному центрі водія у
вигляді повідомлення із
зазначенням відповідної шини.
Система оцінює температуру шин і
відображає відповідні
попередження.
Залежність від температури 3 296.
