Page 281 of 363

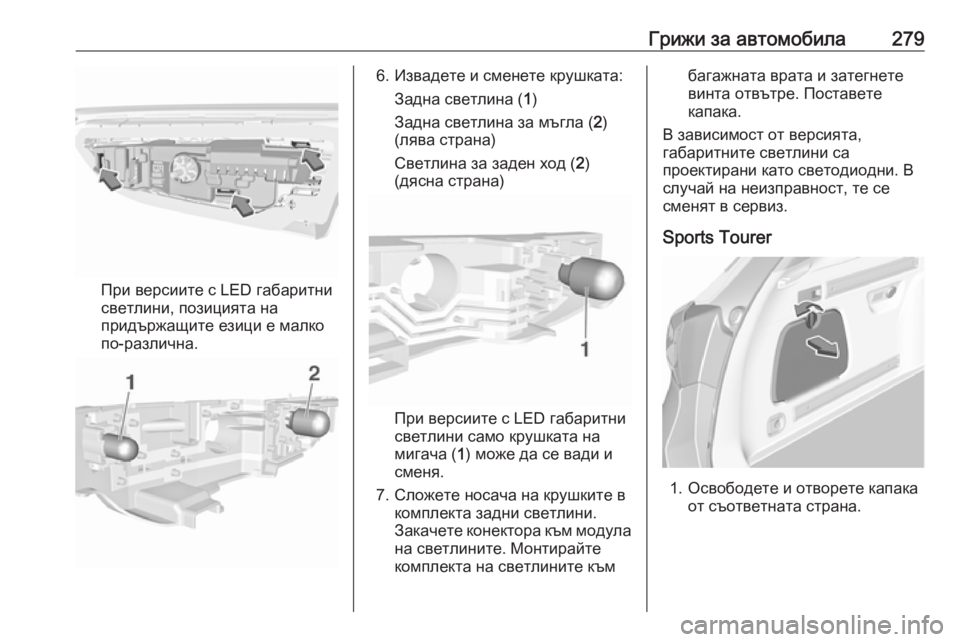

Грижи за автомобила279
При версиите с LED габаритни
светлини, позицията на
придържащите езици е малко
по-различна.
6. Извадете и сменете крушката:
Задна светлина ( 1)
Задна светлина за мъгла ( 2)
(лява страна)
Светлина за заден ход ( 2)
(дясна страна)
При версиите с LED габаритни
светлини само крушката на
мигача ( 1) може да се вади и
сменя.
7. Сложете носача на крушките в комплекта задни светлини.
Закачете конектора към модула
на светлините. Монтирайте
комплекта на светлините към
багажната врата и затегнете
винта отвътре. Поставете
капака.
В зависимост от версията,
габаритните светлини са
проектирани като светодиодни. В
случай на неизправност, те се
сменят в сервиз.
Sports Tourer
1. Освободете и отворете капака от съответната страна.
Page 282 of 363

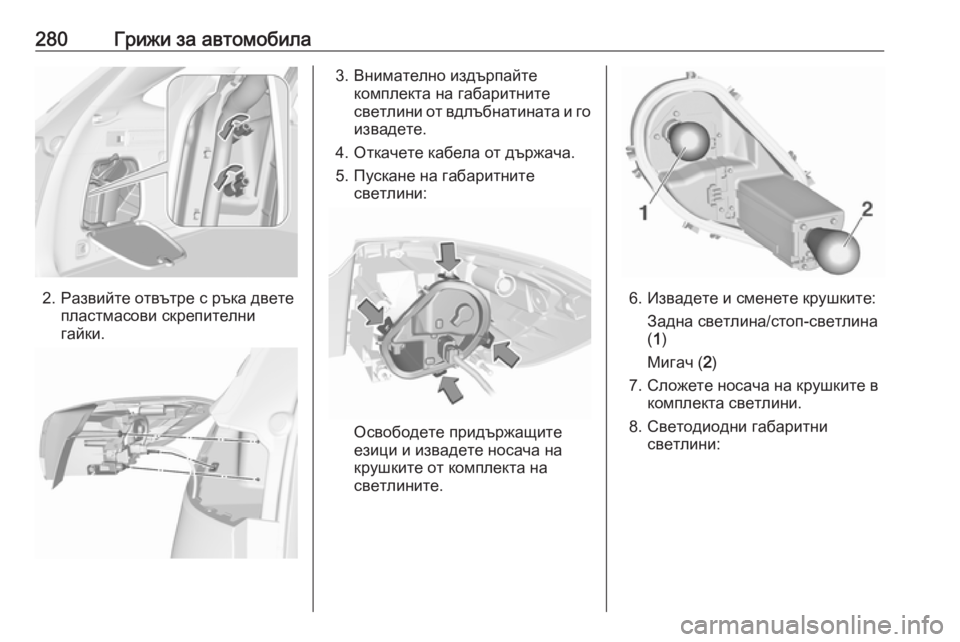

280Грижи за автомобила
2. Развийте отвътре с ръка дветепластмасови скрепителни
гайки.
3. Внимателно издърпайте комплекта на габаритните
светлини от вдлъбнатината и го
извадете.
4. Откачете кабела от държача.
5. Пускане на габаритните светлини:
Освободете придържащите
езици и извадете носача на
крушките от комплекта на светлините.
6. Извадете и сменете крушките:
Задна светлина/стоп-светлина
( 1 )
Мигач ( 2)
7. Сложете носача на крушките в комплекта светлини.
8. Светодиодни габаритни светлини:
Page 283 of 363

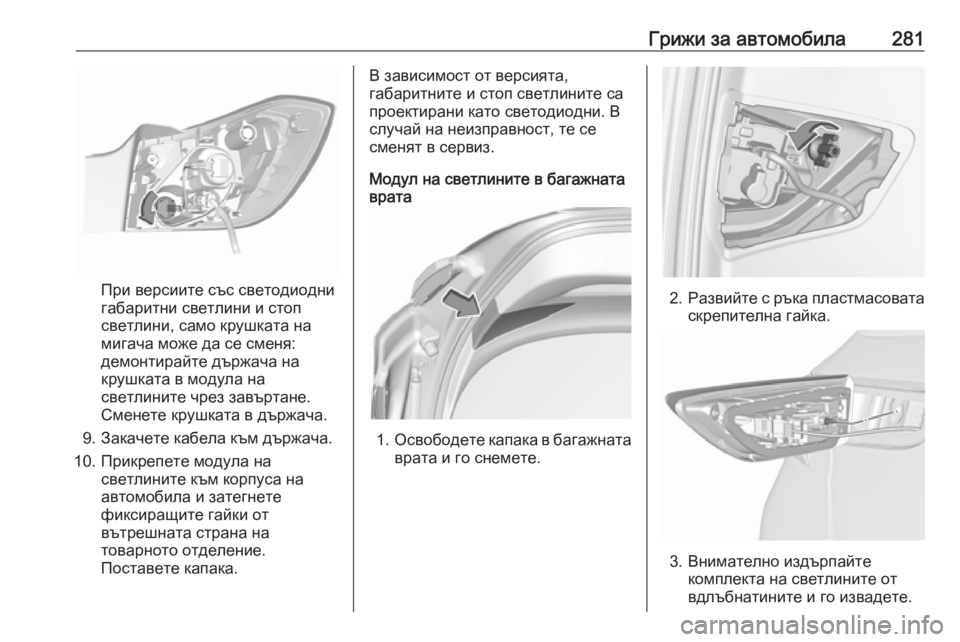

Грижи за автомобила281
При версиите със светодиодни
габаритни светлини и стоп
светлини, само крушката на
мигача може да се сменя:
демонтирайте държача на
крушката в модула на
светлините чрез завъртане.
Сменете крушката в държача.
9. Закачете кабела към държача.
10. Прикрепете модула на светлините към корпуса на
автомобила и затегнете
фиксиращите гайки от
вътрешната страна на
товарното отделение.
Поставете капака.
В зависимост от версията,
габаритните и стоп светлините са
проектирани като светодиодни. В
случай на неизправност, те се
сменят в сервиз.
Модул на светлините в багажната
врата
1. Освободете капака в багажната
врата и го снемете.
2. Развийте с ръка пластмасовата
скрепителна гайка.
3. Внимателно издърпайте комплекта на светлините от
вдлъбнатините и го извадете.
Page 284 of 363

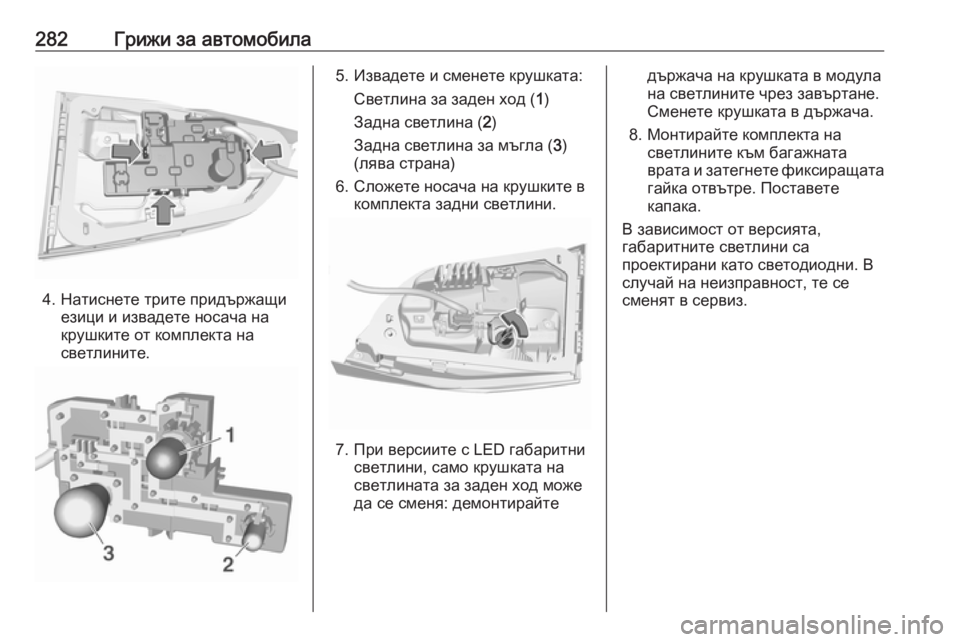

282Грижи за автомобила
4. Натиснете трите придържащиезици и извадете носача на
крушките от комплекта на светлините.
5. Извадете и сменете крушката:
Светлина за заден ход ( 1)
Задна светлина ( 2)
Задна светлина за мъгла ( 3)
(лява страна)
6. Сложете носача на крушките в комплекта задни светлини.
7. При версиите с LED габаритнисветлини, само крушката на
светлината за заден ход може
да се сменя: демонтирайте
държача на крушката в модула
на светлините чрез завъртане.
Сменете крушката в държача.
8. Монтирайте комплекта на светлините към багажнатаврата и затегнете фиксиращата
гайка отвътре. Поставете
капака.
В зависимост от версията,
габаритните светлини са
проектирани като светодиодни. В
случай на неизправност, те се
сменят в сервиз.
Page 285 of 363

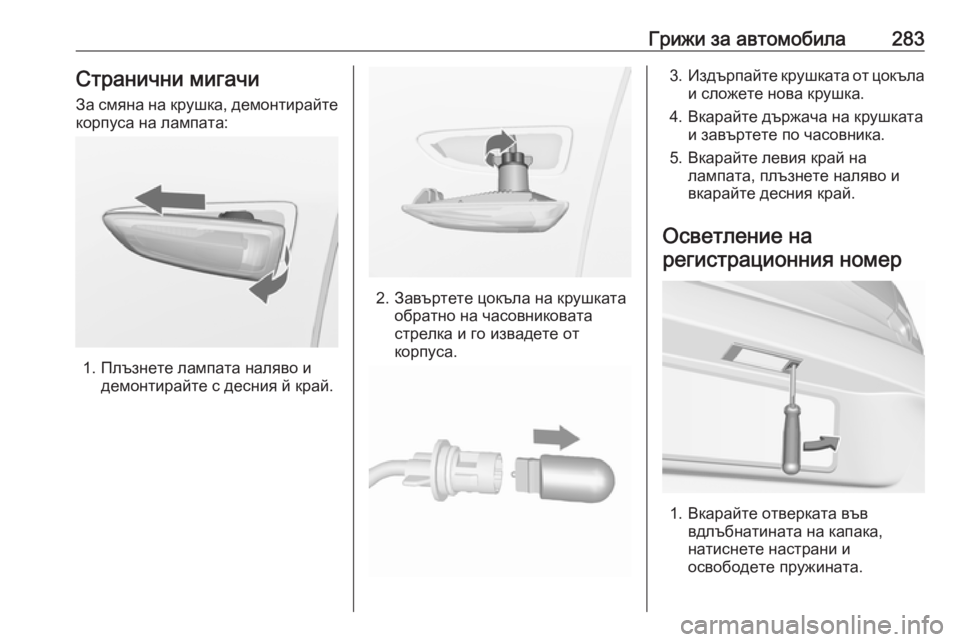

Грижи за автомобила283Странични мигачи
За смяна на крушка, демонтирайте
корпуса на лампата:
1. Плъзнете лампата наляво и демонтирайте с десния й край.
2. Завъртете цокъла на крушкатаобратно на часовниковата
стрелка и го извадете от
корпуса.
3. Издърпайте крушката от цокъла
и сложете нова крушка.
4. Вкарайте държача на крушката и завъртете по часовника.
5. Вкарайте левия край на лампата, плъзнете наляво и
вкарайте десния край.
Осветление на регистрационния номер
1. Вкарайте отверката във вдлъбнатината на капака,
натиснете настрани и
освободете пружината.
Page 286 of 363

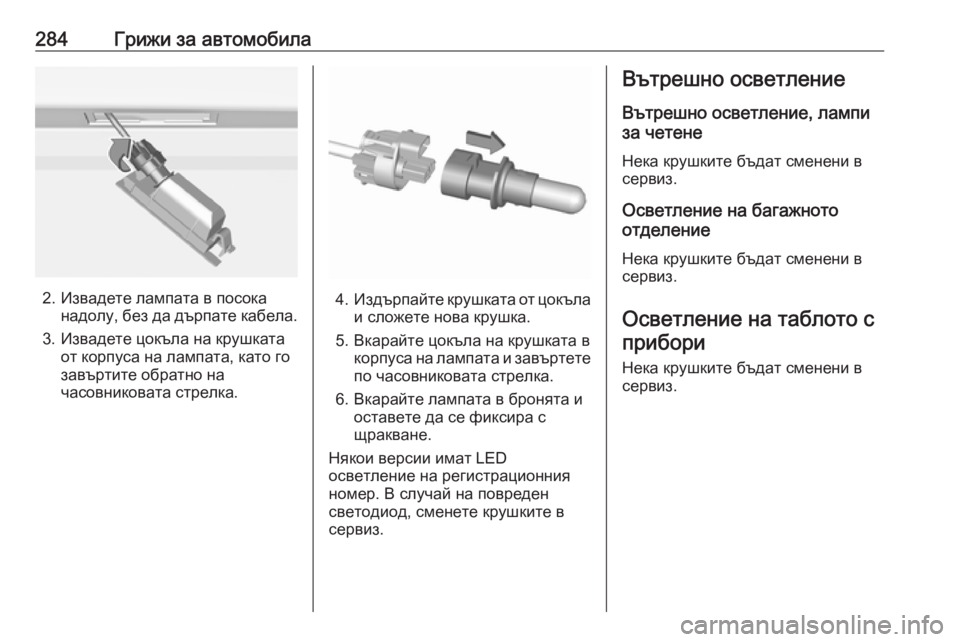

284Грижи за автомобила
2. Извадете лампата в посоканадолу, без да дърпате кабела.
3. Извадете цокъла на крушката от корпуса на лампата, като го
завъртите обратно на
часовниковата стрелка.4. Издърпайте крушката от цокъла
и сложете нова крушка.
5. Вкарайте цокъла на крушката в корпуса на лампата и завъртетепо часовниковата стрелка.
6. Вкарайте лампата в бронята и оставете да се фиксира с
щракване.
Някои версии имат LED осветление на регистрационния
номер. В случай на повреден
светодиод, сменете крушките в
сервиз.
Вътрешно осветление
Вътрешно осветление, лампи
за четене
Нека крушките бъдат сменени в
сервиз.
Осветление на багажното
отделение
Нека крушките бъдат сменени в
сервиз.
Осветление на таблото сприбори
Нека крушките бъдат сменени в сервиз.
Page 287 of 363

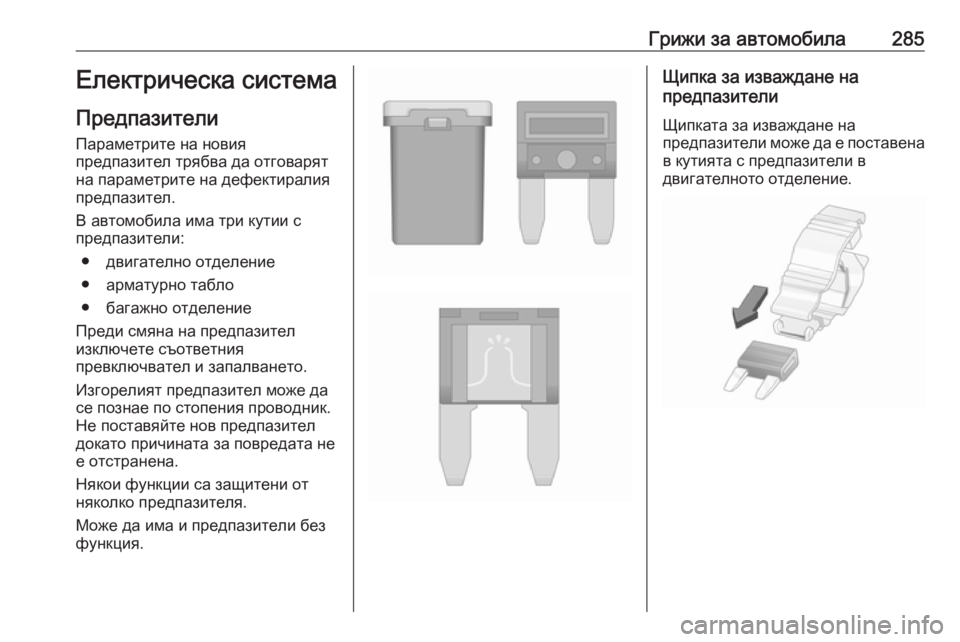

Грижи за автомобила285Електрическа системаПредпазители
Параметрите на новия
предпазител трябва да отговарят
на параметрите на дефектиралия
предпазител.
В автомобила има три кутии с
предпазители:
● двигателно отделение
● арматурно табло
● багажно отделение
Преди смяна на предпазител
изключете съответния
превключвател и запалването.
Изгорелият предпазител може да
се познае по стопения проводник.
Не поставяйте нов предпазител
докато причината за повредата не
е отстранена.
Някои функции са защитени от
няколко предпазителя.
Може да има и предпазители без
функция.Щипка за изваждане на
предпазители
Щипката за изваждане на
предпазители може да е поставена в кутията с предпазители в
двигателното отделение.
Page 288 of 363

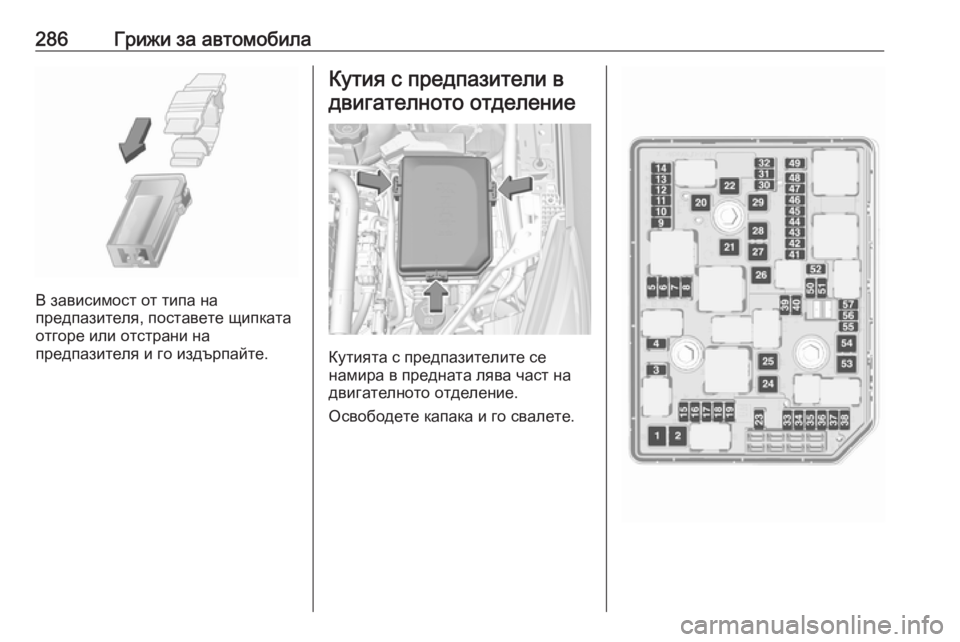

286Грижи за автомобила
В зависимост от типа на
предпазителя, поставете щипката отгоре или отстрани на
предпазителя и го издърпайте.
Кутия с предпазители в
двигателното отделение
Кутията с предпазителите се
намира в предната лява част на
двигателното отделение.
Освободете капака и го свалете.
Page 289 of 363

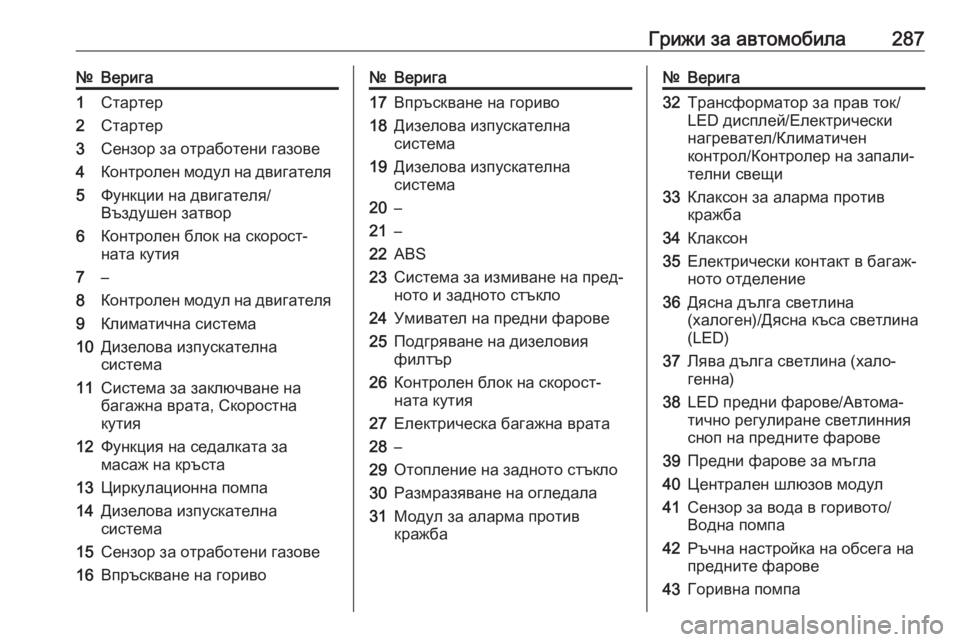

Грижи за автомобила287№Верига1Стартер2Стартер3Сензор за отработени газове4Контролен модул на двигателя5Функции на двигателя/
Въздушен затвор6Контролен блок на скорост‐
ната кутия7–8Контролен модул на двигателя9Климатична система10Дизелова изпускателна
система11Система за заключване на
багажна врата, Скоростна
кутия12Функция на седалката за
масаж на кръста13Циркулационна помпа14Дизелова изпускателна
система15Сензор за отработени газове16Впръскване на гориво№Верига17Впръскване на гориво18Дизелова изпускателна
система19Дизелова изпускателна
система20–21–22ABS23Система за измиване на пред‐ ното и задното стъкло24Умивател на предни фарове25Подгряване на дизеловия
филтър26Контролен блок на скорост‐
ната кутия27Електрическа багажна врата28–29Отопление на задното стъкло30Размразяване на огледала31Модул за аларма против
кражба№Верига32Трансформатор за прав ток/
LED дисплей/Електрически
нагревател/Климатичен
контрол/Контролер на запали‐
телни свещи33Клаксон за аларма против
кражба34Клаксон35Електрически контакт в багаж‐
ното отделение36Дясна дълга светлина
(халоген)/Дясна къса светлина
(LED)37Лява дълга светлина (хало‐
генна)38LED предни фарове/Автома‐
тично регулиране светлинния
сноп на предните фарове39Предни фарове за мъгла40Централен шлюзов модул41Сензор за вода в горивото/
Водна помпа42Ръчна настройка на обсега на
предните фарове43Горивна помпа
Page 290 of 363

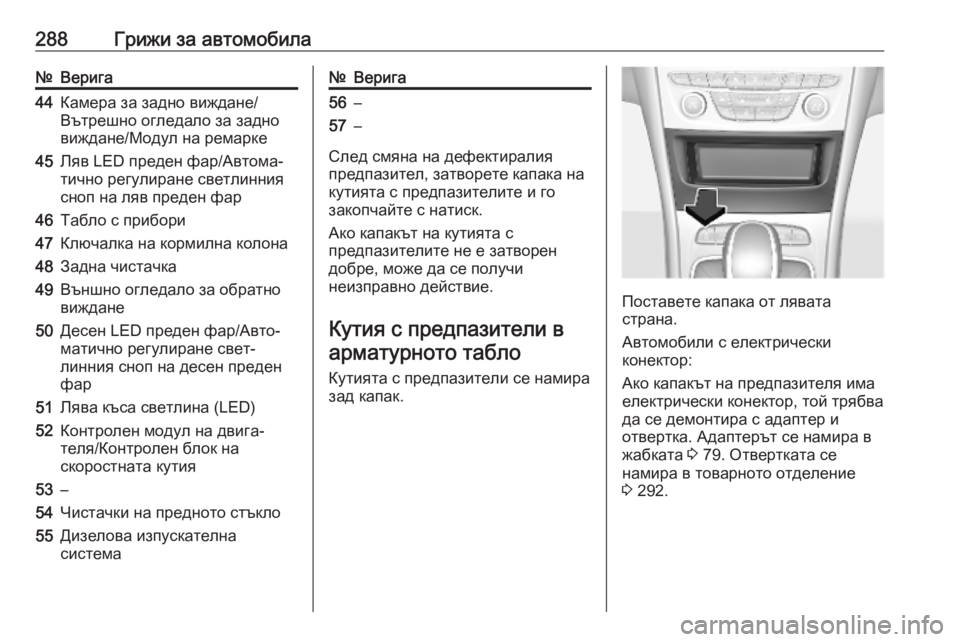

288Грижи за автомобила№Верига44Камера за задно виждане/
Вътрешно огледало за задно
виждане/Модул на ремарке45Ляв LED преден фар/Автома‐
тично регулиране светлинния
сноп на ляв преден фар46Табло с прибори47Ключалка на кормилна колона48Задна чистачка49Външно огледало за обратно
виждане50Десен LED преден фар/Авто‐
матично регулиране свет‐
линния сноп на десен преден
фар51Лява къса светлина (LED)52Контролен модул на двига‐
теля/Контролен блок на
скоростната кутия53–54Чистачки на предното стъкло55Дизелова изпускателна
система№Верига56–57–
След смяна на дефектиралия
предпазител, затворете капака на
кутията с предпазителите и го
закопчайте с натиск.
Ако капакът на кутията с
предпазителите не е затворен
добре, може да се получи
неизправно действие.
Кутия с предпазители в арматурното табло
Кутията с предпазители се намира
зад капак.
Поставете капака от лявата
страна.
Автомобили с електрически
конектор:
Ако капакът на предпазителя има
електрически конектор, той трябва
да се демонтира с адаптер и
отвертка. Адаптерът се намира в
жабката 3 79. Отвертката се
намира в товарното отделение
3 292.
