OPEL ASTRA K 2018 Betriebsanleitung (in German)

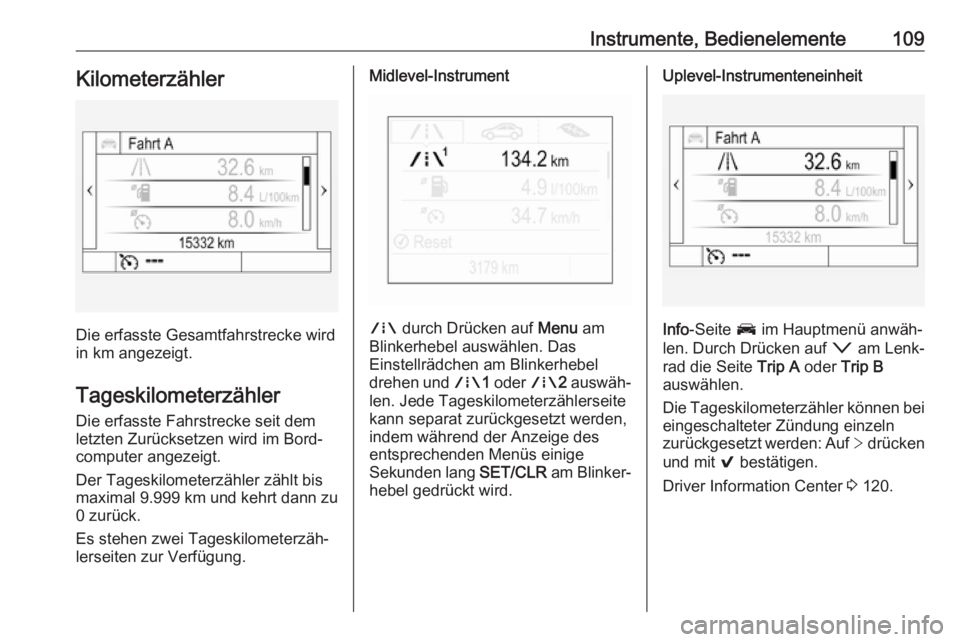

Instrumente, Bedienelemente109Kilometerzähler
Die erfasste Gesamtfahrstrecke wird
in km angezeigt.
Tageskilometerzähler
Die erfasste Fahrstrecke seit dem
letzten Zurücksetzen wird im Bord‐
computer angezeigt.
Der Tageskilometerzähler zählt bis
maximal 9.999 km und kehrt dann zu
0 zurück.
Es stehen zwei Tageskilometerzäh‐
lerseiten zur Verfügung.
Midlevel-Instrument
; durch Drücken auf Menu am
Blinkerhebel auswählen. Das
Einstellrädchen am Blinkerhebel
drehen und ;1 oder ;2 auswäh‐
len. Jede Tageskilometerzählerseite
kann separat zurückgesetzt werden,
indem während der Anzeige des
entsprechenden Menüs einige
Sekunden lang SET/CLR am Blinker‐
hebel gedrückt wird.
Uplevel-Instrumenteneinheit
Info -Seite J im Hauptmenü anwäh‐
len. Durch Drücken auf o am Lenk‐
rad die Seite Trip A oder Trip B
auswählen.
Die Tageskilometerzähler können bei eingeschalteter Zündung einzeln
zurückgesetzt werden: Auf > drücken
und mit 9 bestätigen.
Driver Information Center 3 120.

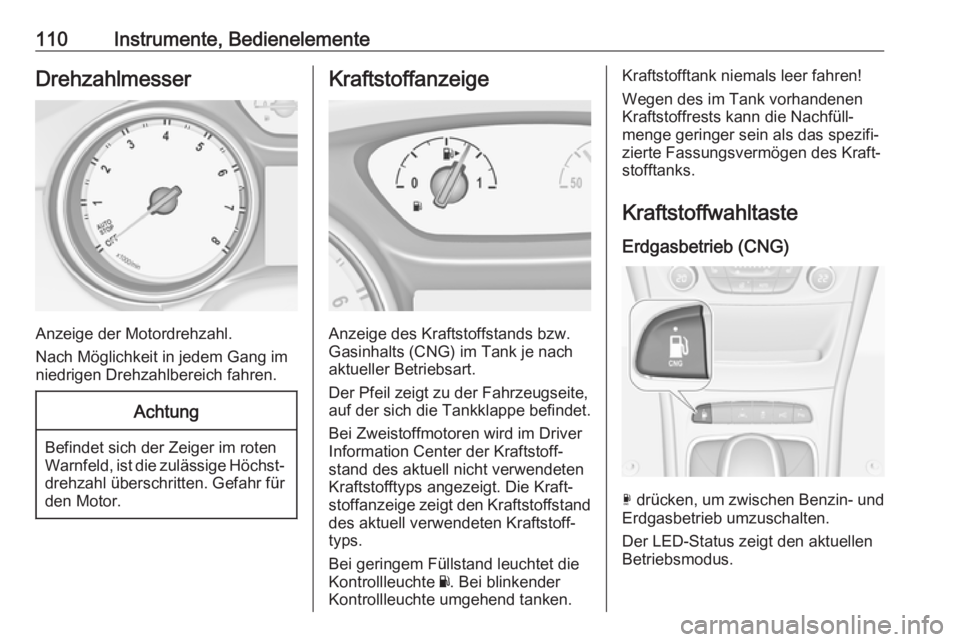

110Instrumente, BedienelementeDrehzahlmesser
Anzeige der Motordrehzahl.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Anzeige des Kraftstoffstands bzw.
Gasinhalts (CNG) im Tank je nach
aktueller Betriebsart.
Der Pfeil zeigt zu der Fahrzeugseite,
auf der sich die Tankklappe befindet.
Bei Zweistoffmotoren wird im Driver
Information Center der Kraftstoff‐
stand des aktuell nicht verwendeten
Kraftstofftyps angezeigt. Die Kraft‐
stoffanzeige zeigt den Kraftstoffstand
des aktuell verwendeten Kraftstoff‐
typs.
Bei geringem Füllstand leuchtet die
Kontrollleuchte Y. Bei blinkender
Kontrollleuchte umgehend tanken.
Kraftstofftank niemals leer fahren!
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als das spezifi‐
zierte Fassungsvermögen des Kraft‐
stofftanks.
Kraftstoffwahltaste Erdgasbetrieb (CNG)
X drücken, um zwischen Benzin- und
Erdgasbetrieb umzuschalten.
Der LED-Status zeigt den aktuellen
Betriebsmodus.

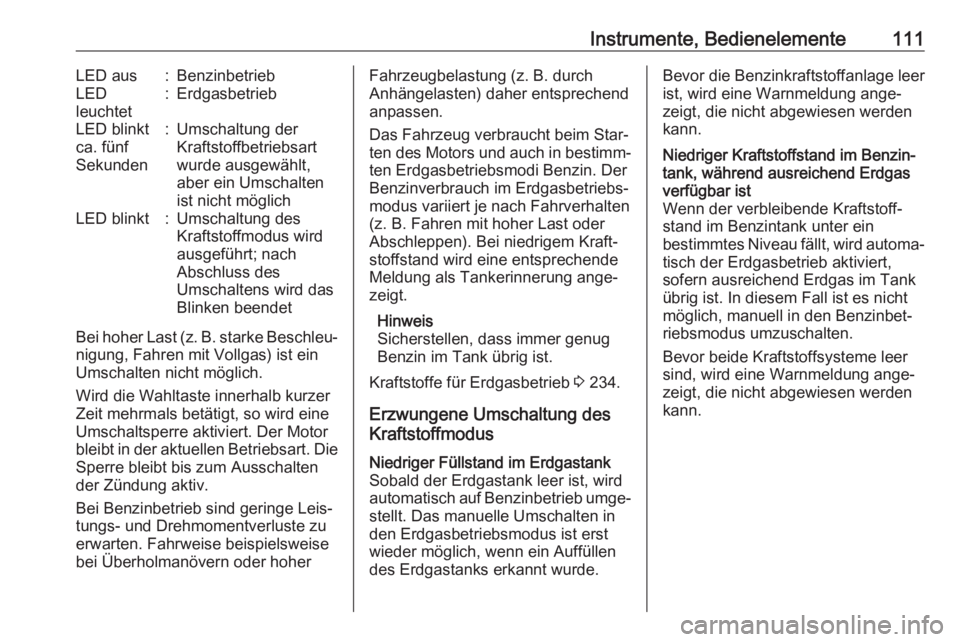

Instrumente, Bedienelemente111LED aus:BenzinbetriebLED
leuchtet:ErdgasbetriebLED blinkt
ca. fünf
Sekunden:Umschaltung der
Kraftstoffbetriebsart
wurde ausgewählt,
aber ein Umschalten
ist nicht möglichLED blinkt:Umschaltung des
Kraftstoffmodus wird
ausgeführt; nach
Abschluss des
Umschaltens wird das
Blinken beendet
Bei hoher Last (z. B. starke Beschleu‐
nigung, Fahren mit Vollgas) ist ein
Umschalten nicht möglich.
Wird die Wahltaste innerhalb kurzer
Zeit mehrmals betätigt, so wird eine
Umschaltsperre aktiviert. Der Motor
bleibt in der aktuellen Betriebsart. Die
Sperre bleibt bis zum Ausschalten
der Zündung aktiv.
Bei Benzinbetrieb sind geringe Leis‐
tungs- und Drehmomentverluste zu
erwarten. Fahrweise beispielsweise
bei Überholmanövern oder hoher
Fahrzeugbelastung (z. B. durch
Anhängelasten) daher entsprechend
anpassen.
Das Fahrzeug verbraucht beim Star‐ ten des Motors und auch in bestimm‐ ten Erdgasbetriebsmodi Benzin. Der
Benzinverbrauch im Erdgasbetriebs‐
modus variiert je nach Fahrverhalten
(z. B. Fahren mit hoher Last oder
Abschleppen). Bei niedrigem Kraft‐
stoffstand wird eine entsprechende
Meldung als Tankerinnerung ange‐
zeigt.
Hinweis
Sicherstellen, dass immer genug
Benzin im Tank übrig ist.
Kraftstoffe für Erdgasbetrieb 3 234.
Erzwungene Umschaltung des
KraftstoffmodusNiedriger Füllstand im Erdgastank
Sobald der Erdgastank leer ist, wird
automatisch auf Benzinbetrieb umge‐
stellt. Das manuelle Umschalten in
den Erdgasbetriebsmodus ist erst
wieder möglich, wenn ein Auffüllen
des Erdgastanks erkannt wurde.Bevor die Benzinkraftstoffanlage leer
ist, wird eine Warnmeldung ange‐ zeigt, die nicht abgewiesen werden
kann.Niedriger Kraftstoffstand im Benzin‐
tank, während ausreichend Erdgas
verfügbar ist
Wenn der verbleibende Kraftstoff‐ stand im Benzintank unter ein
bestimmtes Niveau fällt, wird automa‐
tisch der Erdgasbetrieb aktiviert,
sofern ausreichend Erdgas im Tank
übrig ist. In diesem Fall ist es nicht
möglich, manuell in den Benzinbet‐
riebsmodus umzuschalten.
Bevor beide Kraftstoffsysteme leer
sind, wird eine Warnmeldung ange‐
zeigt, die nicht abgewiesen werden
kann.

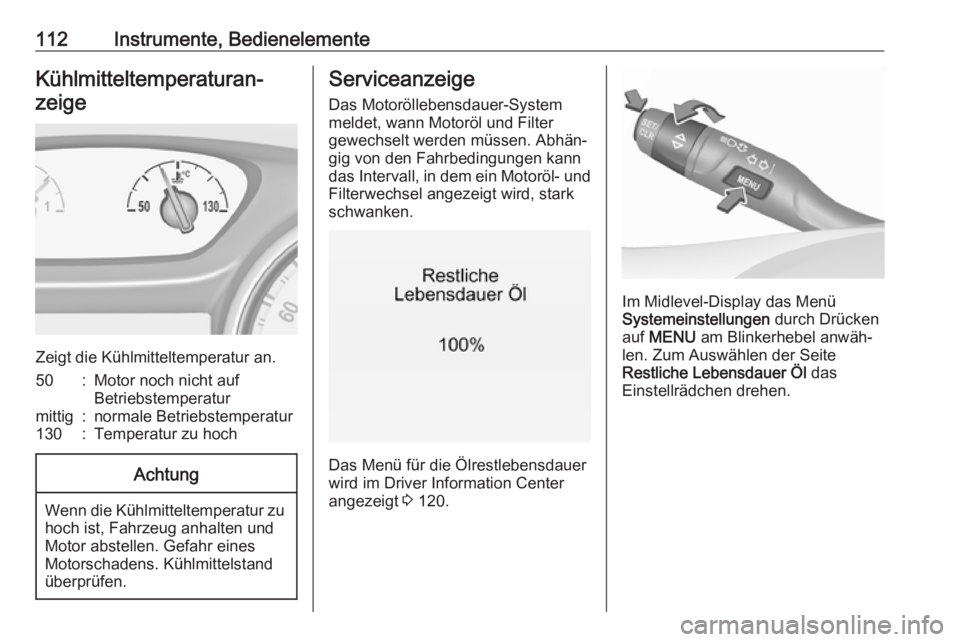

112Instrumente, BedienelementeKühlmitteltemperaturan‐
zeige
Zeigt die Kühlmitteltemperatur an.
50:Motor noch nicht auf
Betriebstemperaturmittig:normale Betriebstemperatur130:Temperatur zu hochAchtung
Wenn die Kühlmitteltemperatur zu hoch ist, Fahrzeug anhalten und
Motor abstellen. Gefahr eines
Motorschadens. Kühlmittelstand
überprüfen.
Serviceanzeige
Das Motoröllebensdauer-System
meldet, wann Motoröl und Filter
gewechselt werden müssen. Abhän‐
gig von den Fahrbedingungen kann
das Intervall, in dem ein Motoröl- und Filterwechsel angezeigt wird, stark
schwanken.
Das Menü für die Ölrestlebensdauer
wird im Driver Information Center
angezeigt 3 120.
Im Midlevel-Display das Menü
Systemeinstellungen durch Drücken
auf MENU am Blinkerhebel anwäh‐
len. Zum Auswählen der Seite
Restliche Lebensdauer Öl das
Einstellrädchen drehen.

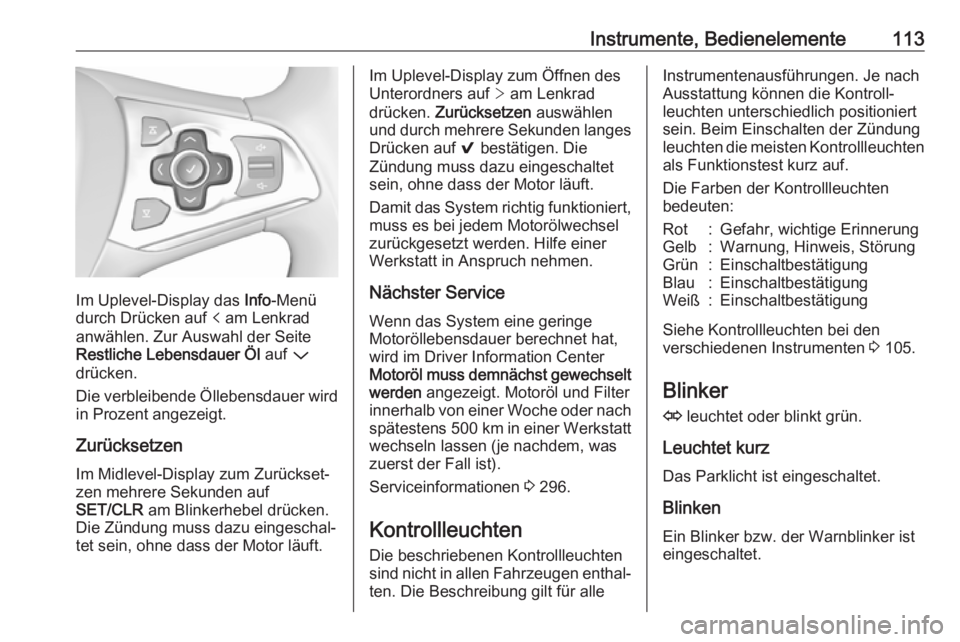

Instrumente, Bedienelemente113
Im Uplevel-Display das Info-Menü
durch Drücken auf p am Lenkrad
anwählen. Zur Auswahl der Seite
Restliche Lebensdauer Öl auf P
drücken.
Die verbleibende Öllebensdauer wird in Prozent angezeigt.
Zurücksetzen
Im Midlevel-Display zum Zurückset‐
zen mehrere Sekunden auf
SET/CLR am Blinkerhebel drücken.
Die Zündung muss dazu eingeschal‐
tet sein, ohne dass der Motor läuft.
Im Uplevel-Display zum Öffnen des
Unterordners auf > am Lenkrad
drücken. Zurücksetzen auswählen
und durch mehrere Sekunden langes Drücken auf 9 bestätigen. Die
Zündung muss dazu eingeschaltet sein, ohne dass der Motor läuft.
Damit das System richtig funktioniert, muss es bei jedem Motorölwechsel
zurückgesetzt werden. Hilfe einer
Werkstatt in Anspruch nehmen.
Nächster Service
Wenn das System eine geringe
Motoröllebensdauer berechnet hat, wird im Driver Information Center
Motoröl muss demnächst gewechselt werden angezeigt. Motoröl und Filter
innerhalb von einer Woche oder nach
spätestens 500 km in einer Werkstatt
wechseln lassen (je nachdem, was
zuerst der Fall ist).
Serviceinformationen 3 296.
Kontrollleuchten
Die beschriebenen Kontrollleuchten sind nicht in allen Fahrzeugen enthal‐
ten. Die Beschreibung gilt für alleInstrumentenausführungen. Je nach
Ausstattung können die Kontroll‐
leuchten unterschiedlich positioniert
sein. Beim Einschalten der Zündung
leuchten die meisten Kontrollleuchten als Funktionstest kurz auf.
Die Farben der Kontrollleuchten
bedeuten:Rot:Gefahr, wichtige ErinnerungGelb:Warnung, Hinweis, StörungGrün:EinschaltbestätigungBlau:EinschaltbestätigungWeiß:Einschaltbestätigung
Siehe Kontrollleuchten bei den
verschiedenen Instrumenten 3 105.
Blinker O leuchtet oder blinkt grün.
Leuchtet kurz
Das Parklicht ist eingeschaltet.
Blinken Ein Blinker bzw. der Warnblinker ist
eingeschaltet.

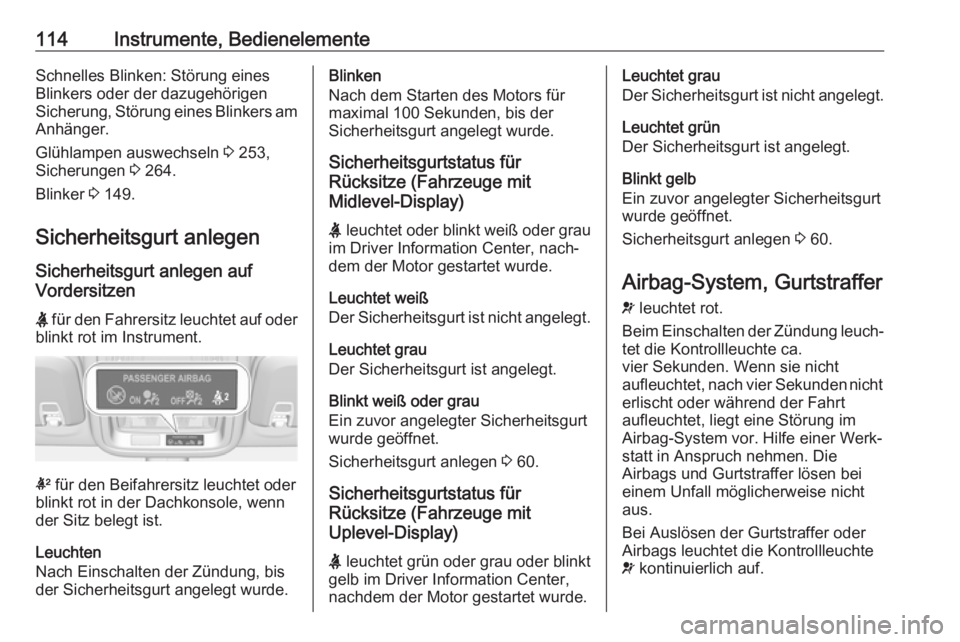

114Instrumente, BedienelementeSchnelles Blinken: Störung eines
Blinkers oder der dazugehörigen
Sicherung, Störung eines Blinkers am
Anhänger.
Glühlampen auswechseln 3 253,
Sicherungen 3 264.
Blinker 3 149.
Sicherheitsgurt anlegen
Sicherheitsgurt anlegen auf
Vordersitzen
X für den Fahrersitz leuchtet auf oder
blinkt rot im Instrument.
k für den Beifahrersitz leuchtet oder
blinkt rot in der Dachkonsole, wenn
der Sitz belegt ist.
Leuchten
Nach Einschalten der Zündung, bis
der Sicherheitsgurt angelegt wurde.
Blinken
Nach dem Starten des Motors für
maximal 100 Sekunden, bis der
Sicherheitsgurt angelegt wurde.
Sicherheitsgurtstatus für
Rücksitze (Fahrzeuge mit
Midlevel-Display)
X leuchtet oder blinkt weiß oder grau
im Driver Information Center, nach‐
dem der Motor gestartet wurde.
Leuchtet weiß
Der Sicherheitsgurt ist nicht angelegt.
Leuchtet grau
Der Sicherheitsgurt ist angelegt.
Blinkt weiß oder grau
Ein zuvor angelegter Sicherheitsgurt
wurde geöffnet.
Sicherheitsgurt anlegen 3 60.
Sicherheitsgurtstatus für
Rücksitze (Fahrzeuge mit
Uplevel-Display)
X leuchtet grün oder grau oder blinkt
gelb im Driver Information Center,
nachdem der Motor gestartet wurde.Leuchtet grau
Der Sicherheitsgurt ist nicht angelegt.
Leuchtet grün
Der Sicherheitsgurt ist angelegt.
Blinkt gelb
Ein zuvor angelegter Sicherheitsgurt
wurde geöffnet.
Sicherheitsgurt anlegen 3 60.
Airbag-System, Gurtstraffer
v leuchtet rot.
Beim Einschalten der Zündung leuch‐
tet die Kontrollleuchte ca.
vier Sekunden. Wenn sie nicht
aufleuchtet, nach vier Sekunden nicht erlischt oder während der Fahrt
aufleuchtet, liegt eine Störung im
Airbag-System vor. Hilfe einer Werk‐
statt in Anspruch nehmen. Die
Airbags und Gurtstraffer lösen bei
einem Unfall möglicherweise nicht
aus.
Bei Auslösen der Gurtstraffer oder
Airbags leuchtet die Kontrollleuchte
v kontinuierlich auf.

Instrumente, Bedienelemente1159Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer, Airbag-System 3 58,
3 61.
Airbagabschaltung
V leuchtet gelb.
Der Beifahrer-Airbag ist aktiviert.
* leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert.
Airbagabschaltung 3 66.
Generator
p leuchtet rot.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem Motor
Anhalten, Motor abstellen. Fahrzeug‐
batterie wird nicht geladen. Motorküh‐ lung kann unterbrochen sein. Die
Wirkung des Bremskraftverstärkers
kann aussetzen. Hilfe einer Werkstatt
in Anspruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem Motor
Störung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden.
Der Reinigungsvorgang des Diesel-
Partikelfilters an Fahrzeugen mit
Dieselmotor kann möglicherweise
nicht ausgeführt werden.
Sofort Hilfe einer Werkstatt in
Anspruch nehmen.Blinken bei laufendem Motor
Störung, die zur Beschädigung des Katalysators führen kann. Gas
zurücknehmen, bis das Blinken
endet. Sofort Hilfe einer Werkstatt in
Anspruch nehmen.
Bremssystem, Kupplungssystem
R leuchtet rot.
Der Füllstand Brems- und Kupplungs‐
flüssigkeit ist bei nicht angelegter manueller Parkbremse zu niedrig
3 249.9 Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Leuchtet, wenn die manuelle Park‐
bremse angelegt ist und die Zündung
eingeschaltet wird 3 188.
Elektrische Parkbremse m leuchtet oder blinkt rot.

116Instrumente, BedienelementeLeuchtenElektrische Parkbremse ist angezo‐
gen 3 188.
Blinken
Elektrische Parkbremse ist nicht voll
angezogen oder gelöst. Auf das
Bremspedal treten und durch Lösen
sowie anschließende Betätigung der
elektrischen Parkbremse versuchen,
das System zurückzusetzen. Wenn
m weiterhin blinkt, Fahrzeug nicht
fahren und Hilfe einer Werkstatt in
Anspruch nehmen.
Störung der elektrischen Parkbremse
j leuchtet oder blinkt gelb.
Leuchten Die elektrische Parkbremse funktio‐
niert mit verminderter Leistung
3 188.Blinken
Die elektrische Parkbremse ist imServicemodus. Fahrzeug anhalten, elektrische Parkbremse zum Rück‐
setzen betätigen und lösen.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Antiblockiersystem
u leuchtet gelb.
Leuchtet nach Einschalten der
Zündung für einige Sekunden. Das
System ist nach Erlöschen der
Kontrollleuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht nach wenigen Sekunden oder leuchtet sie
während der Fahrt, liegt eine Störung
im ABS vor. Die Bremsanlage ist
weiterhin funktionsfähig, aber ohne
ABS-Regelung.
Antiblockiersystem 3 187.
Gangwechsel
Wenn sich aus Gründen der Kraft‐stoffersparnis ein Hoch- oder Herun‐ terschalten empfiehlt, wird R oder S
zusammen mit der Nummer eines
höheren oder niedrigeren Gangs
angezeigt.
Fahrzeugabstand
E zeigt anhand von gefüllten
Abstandsbalken die Fahrzeugab‐
stand-Einstellung der Warnzeit-
Sensibilität für die Auffahrwarnung
an.
Auffahrwarnung 3 206.
Spurhalteassistent
a leuchtet grün bzw. gelb oder blinkt
gelb.
Leuchtet grün
Das System ist eingeschaltet und
betriebsbereit.

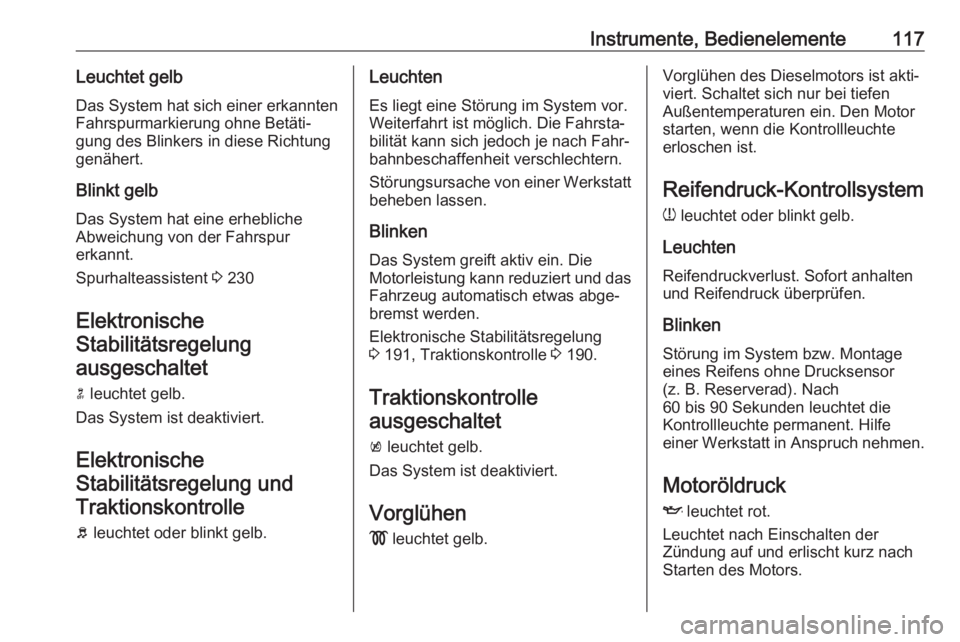

Instrumente, Bedienelemente117Leuchtet gelbDas System hat sich einer erkannten
Fahrspurmarkierung ohne Betäti‐
gung des Blinkers in diese Richtung
genähert.
Blinkt gelb
Das System hat eine erhebliche
Abweichung von der Fahrspur
erkannt.
Spurhalteassistent 3 230
Elektronische
Stabilitätsregelung ausgeschaltet
n leuchtet gelb.
Das System ist deaktiviert.
ElektronischeStabilitätsregelung und Traktionskontrolle
b leuchtet oder blinkt gelb.Leuchten
Es liegt eine Störung im System vor.
Weiterfahrt ist möglich. Die Fahrsta‐
bilität kann sich jedoch je nach Fahr‐
bahnbeschaffenheit verschlechtern.
Störungsursache von einer Werkstatt beheben lassen.
Blinken Das System greift aktiv ein. DieMotorleistung kann reduziert und das
Fahrzeug automatisch etwas abge‐
bremst werden.
Elektronische Stabilitätsregelung 3 191, Traktionskontrolle 3 190.
Traktionskontrolle ausgeschaltet
k leuchtet gelb.
Das System ist deaktiviert.
Vorglühen
! leuchtet gelb.Vorglühen des Dieselmotors ist akti‐
viert. Schaltet sich nur bei tiefen
Außentemperaturen ein. Den Motor
starten, wenn die Kontrollleuchte
erloschen ist.
Reifendruck-Kontrollsystem
w leuchtet oder blinkt gelb.
Leuchten Reifendruckverlust. Sofort anhalten
und Reifendruck überprüfen.
Blinken
Störung im System bzw. Montage
eines Reifens ohne Drucksensor
(z. B. Reserverad). Nach
60 bis 90 Sekunden leuchtet die
Kontrollleuchte permanent. Hilfe
einer Werkstatt in Anspruch nehmen.
Motoröldruck I leuchtet rot.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.

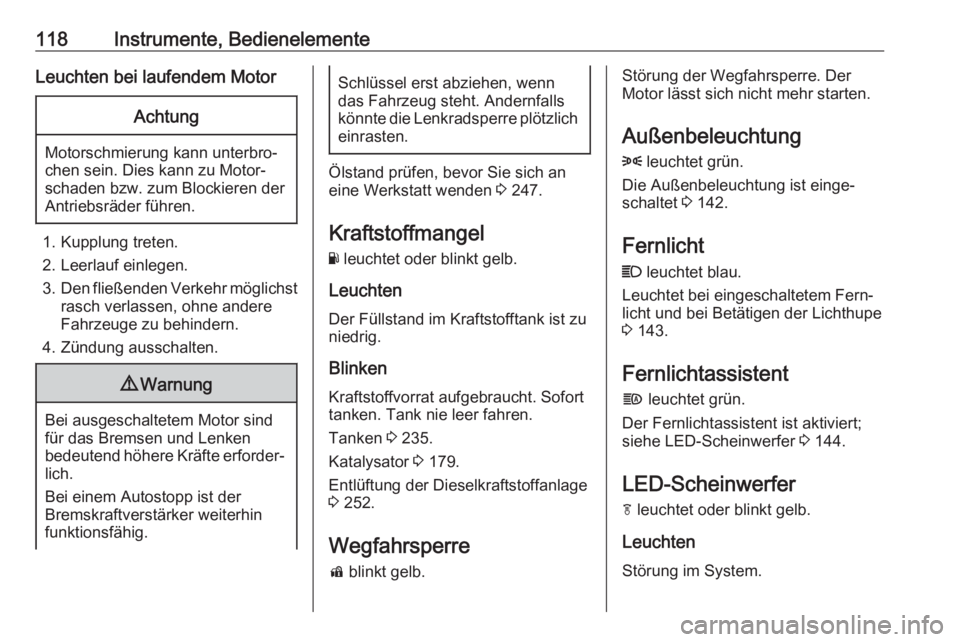

118Instrumente, BedienelementeLeuchten bei laufendem MotorAchtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw. zum Blockieren der
Antriebsräder führen.
1. Kupplung treten.
2. Leerlauf einlegen.
3. Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.
9 Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken
bedeutend höhere Kräfte erforder‐ lich.
Bei einem Autostopp ist der
Bremskraftverstärker weiterhin
funktionsfähig.
Schlüssel erst abziehen, wenn
das Fahrzeug steht. Andernfalls
könnte die Lenkradsperre plötzlich
einrasten.
Ölstand prüfen, bevor Sie sich an
eine Werkstatt wenden 3 247.
Kraftstoffmangel
Y leuchtet oder blinkt gelb.
Leuchten
Der Füllstand im Kraftstofftank ist zu
niedrig.
Blinken Kraftstoffvorrat aufgebraucht. Sofort
tanken. Tank nie leer fahren.
Tanken 3 235.
Katalysator 3 179.
Entlüftung der Dieselkraftstoffanlage
3 252.
Wegfahrsperre d blinkt gelb.
Störung der Wegfahrsperre. Der
Motor lässt sich nicht mehr starten.
Außenbeleuchtung
8 leuchtet grün.
Die Außenbeleuchtung ist einge‐
schaltet 3 142.
Fernlicht
C leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht und bei Betätigen der Lichthupe
3 143.
Fernlichtassistent f leuchtet grün.
Der Fernlichtassistent ist aktiviert;
siehe LED-Scheinwerfer 3 144.
LED-Scheinwerfer f leuchtet oder blinkt gelb.
Leuchten Störung im System.
