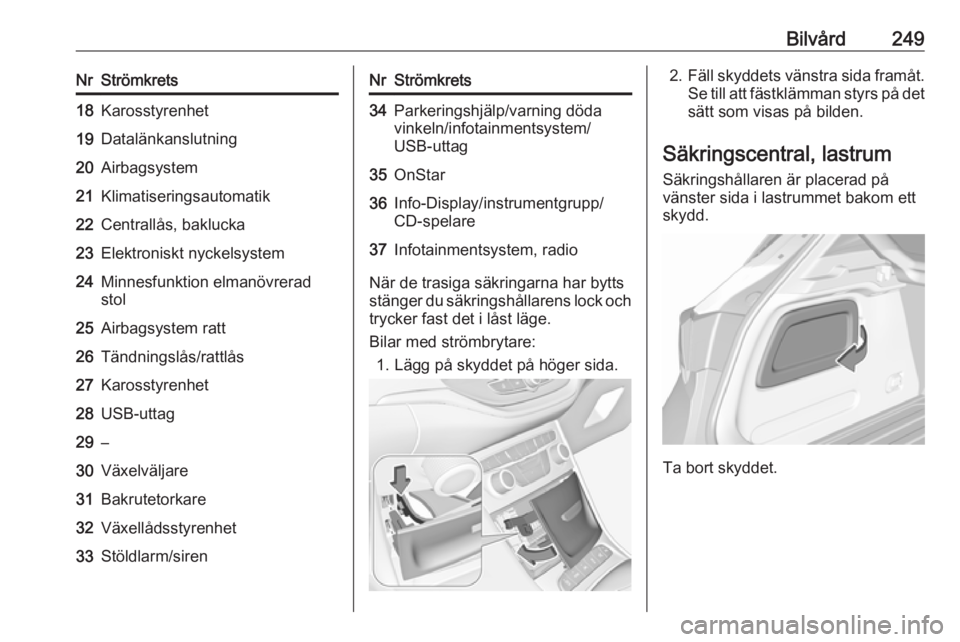

Bilvård249NrStrömkrets18Karosstyrenhet19Datalänkanslutning20Airbagsystem21Klimatiseringsautomatik22Centrallås, baklucka23Elektroniskt nyckelsystem24Minnesfunktion elmanövrerad
stol25Airbagsystem ratt26Tändningslås/rattlås27Karosstyrenhet28USB-uttag29–30Växelväljare31Bakrutetorkare32Växellådsstyrenhet33Stöldlarm/sirenNrStrömkrets34Parkeringshjälp/varning döda
vinkeln/infotainmentsystem/
USB-uttag35OnStar36Info-Display/instrumentgrupp/
CD-spelare37Infotainmentsystem, radio
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och
trycker fast det i låst läge.
Bilar med strömbrytare: 1. Lägg på skyddet på höger sida.
2. Fäll skyddets vänstra sida framåt.
Se till att fästklämman styrs på det sätt som visas på bilden.
Säkringscentral, lastrum
Säkringshållaren är placerad på
vänster sida i lastrummet bakom ett
skydd.
Ta bort skyddet.

250Bilvård

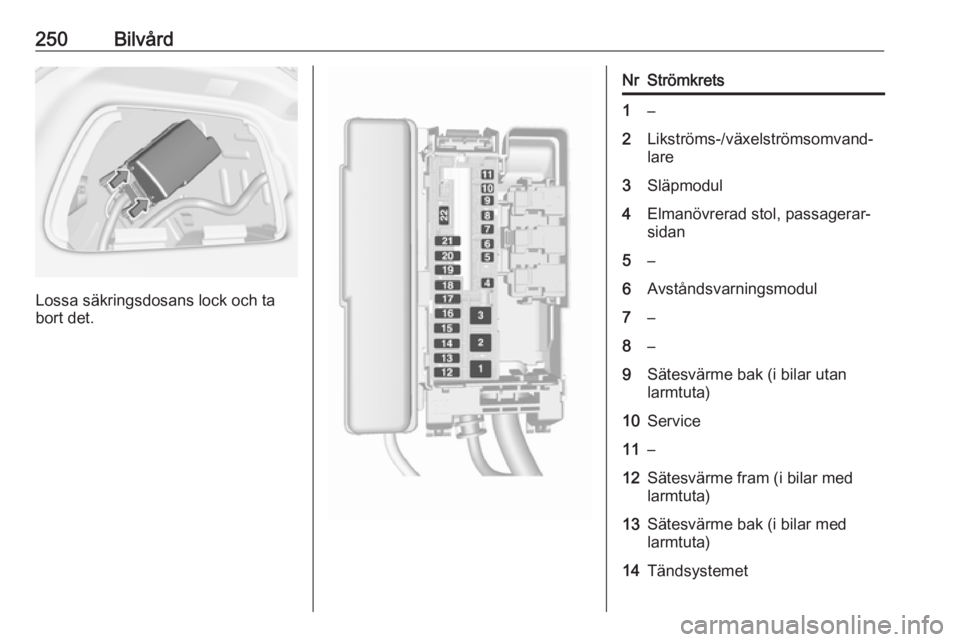

Lossa säkringsdosans lock och ta
bort det.
NrStrömkrets1–2Likströms-/växelströmsomvand‐
lare3Släpmodul4Elmanövrerad stol, passagerar‐
sidan5–6Avståndsvarningsmodul7–8–9Sätesvärme bak (i bilar utan
larmtuta)10Service11–12Sätesvärme fram (i bilar med
larmtuta)13Sätesvärme bak (i bilar med
larmtuta)14Tändsystemet

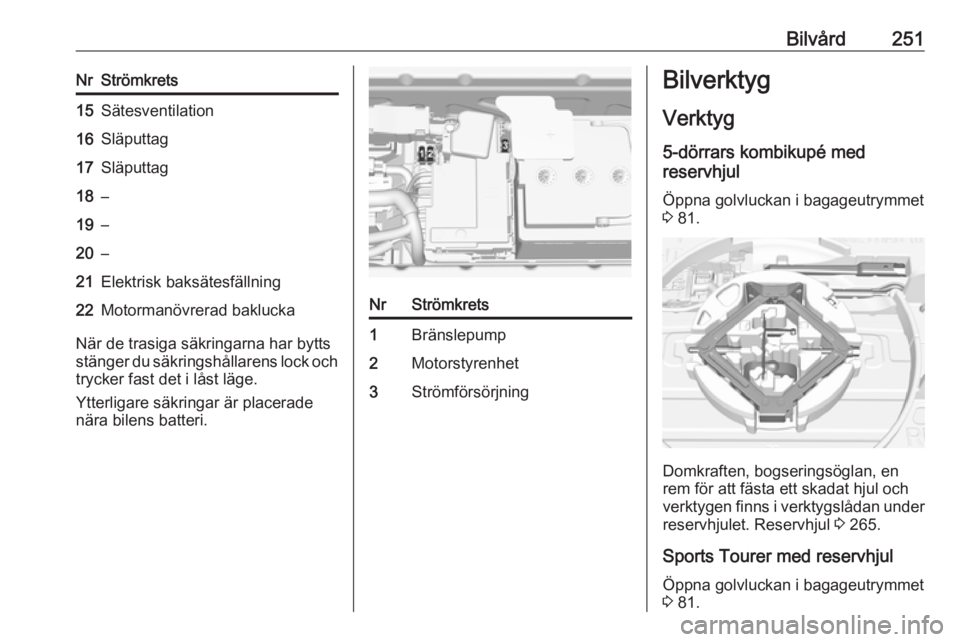

Bilvård251NrStrömkrets15Sätesventilation16Släputtag17Släputtag18–19–20–21Elektrisk baksätesfällning22Motormanövrerad baklucka
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Ytterligare säkringar är placerade
nära bilens batteri.
NrStrömkrets1Bränslepump2Motorstyrenhet3StrömförsörjningBilverktyg
Verktyg
5-dörrars kombikupé med
reservhjul
Öppna golvluckan i bagageutrymmet 3 81.
Domkraften, bogseringsöglan, en
rem för att fästa ett skadat hjul och
verktygen finns i verktygslådan under reservhjulet. Reservhjul 3 265.
Sports Tourer med reservhjul
Öppna golvluckan i bagageutrymmet
3 81.

252Bilvård

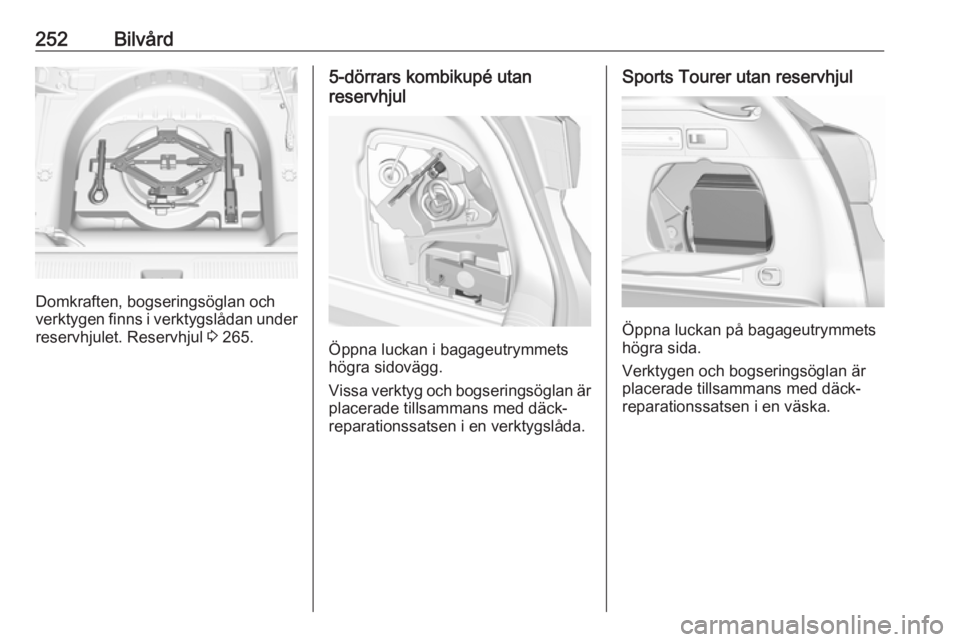

Domkraften, bogseringsöglan och
verktygen finns i verktygslådan under reservhjulet. Reservhjul 3 265.
5-dörrars kombikupé utan
reservhjul
Öppna luckan i bagageutrymmets
högra sidovägg.
Vissa verktyg och bogseringsöglan är
placerade tillsammans med däck‐
reparationssatsen i en verktygslåda.
Sports Tourer utan reservhjul
Öppna luckan på bagageutrymmets
högra sida.
Verktygen och bogseringsöglan är
placerade tillsammans med däck‐
reparationssatsen i en väska.

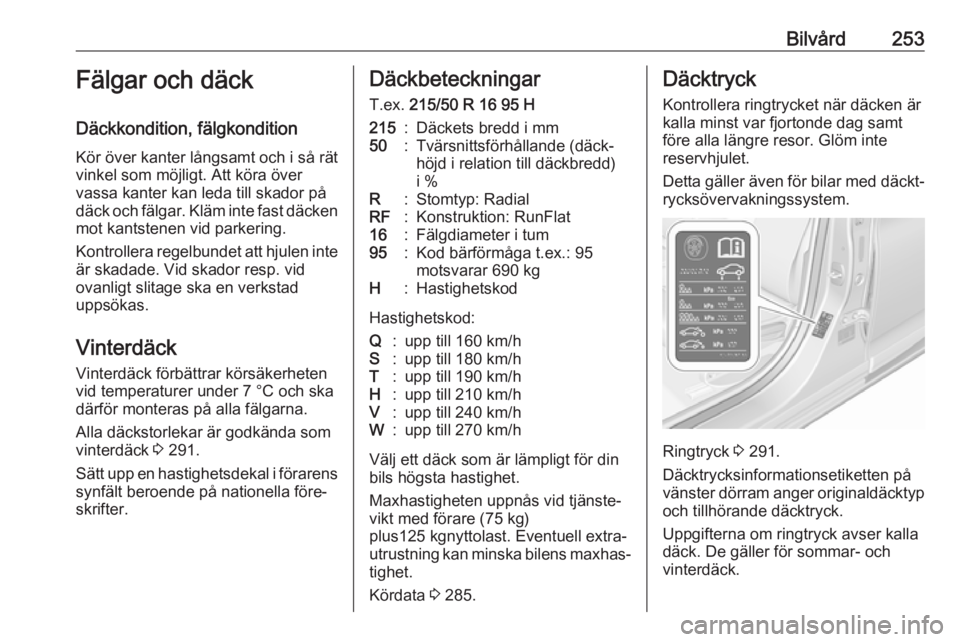

Bilvård253Fälgar och däck
Däckkondition, fälgkondition Kör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte
är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad
uppsökas.
Vinterdäck
Vinterdäck förbättrar körsäkerheten
vid temperaturer under 7 °C och ska
därför monteras på alla fälgarna.
Alla däckstorlekar är godkända som
vinterdäck 3 291.
Sätt upp en hastighetsdekal i förarens synfält beroende på nationella före‐
skrifter.Däckbeteckningar
T.ex. 215/50 R 16 95 H215:Däckets bredd i mm50:Tvärsnittsförhållande (däck‐
höjd i relation till däckbredd)
i %R:Stomtyp: RadialRF:Konstruktion: RunFlat16:Fälgdiameter i tum95:Kod bärförmåga t.ex.: 95
motsvarar 690 kgH:Hastighetskod
Hastighetskod:
Q:upp till 160 km/hS:upp till 180 km/hT:upp till 190 km/hH:upp till 210 km/hV:upp till 240 km/hW:upp till 270 km/h
Välj ett däck som är lämpligt för din
bils högsta hastighet.
Maxhastigheten uppnås vid tjänste‐
vikt med förare (75 kg)
plus125 kgnyttolast. Eventuell extra‐
utrustning kan minska bilens maxhas‐
tighet.
Kördata 3 285.
Däcktryck
Kontrollera ringtrycket när däcken är
kalla minst var fjortonde dag samt
före alla längre resor. Glöm inte
reservhjulet.
Detta gäller även för bilar med däckt‐ rycksövervakningssystem.
Ringtryck 3 291.
Däcktrycksinformationsetiketten på
vänster dörram anger originaldäcktyp
och tillhörande däcktryck.
Uppgifterna om ringtryck avser kalla
däck. De gäller för sommar- och
vinterdäck.

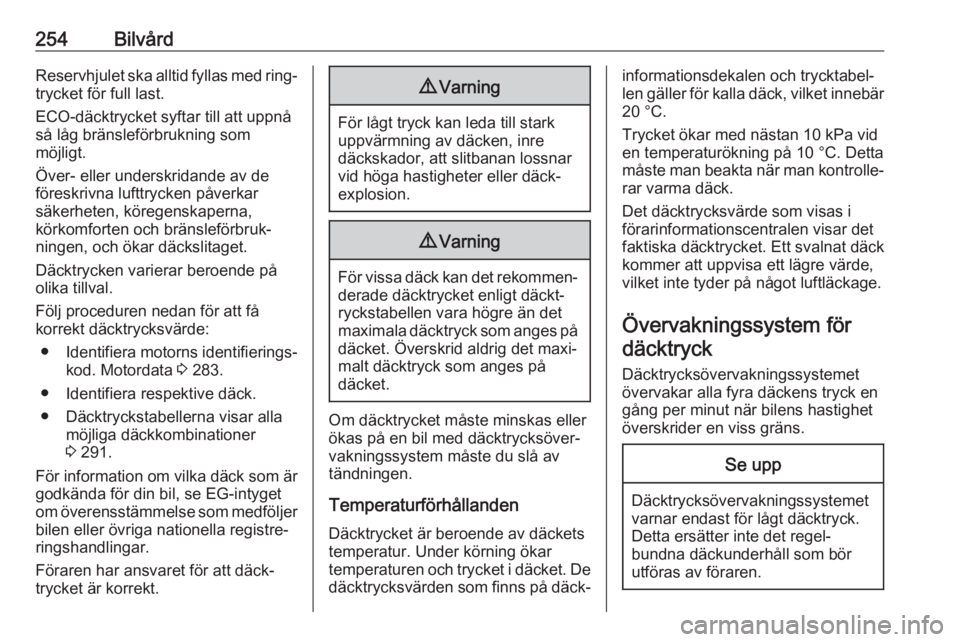

254BilvårdReservhjulet ska alltid fyllas med ring‐
trycket för full last.
ECO-däcktrycket syftar till att uppnå
så låg bränsleförbrukning som
möjligt.
Över- eller underskridande av de
föreskrivna lufttrycken påverkar
säkerheten, köregenskaperna,
körkomforten och bränsleförbruk‐
ningen, och ökar däckslitaget.
Däcktrycken varierar beroende på
olika tillval.
Följ proceduren nedan för att få
korrekt däcktrycksvärde:
● Identifiera motorns identifierings‐
kod. Motordata 3 283.
● Identifiera respektive däck.
● Däcktryckstabellerna visar alla möjliga däckkombinationer
3 291.
För information om vilka däck som är
godkända för din bil, se EG-intyget
om överensstämmelse som medföljer bilen eller övriga nationella registre‐
ringshandlingar.
Föraren har ansvaret för att däck‐
trycket är korrekt.9 Varning
För lågt tryck kan leda till stark
uppvärmning av däcken, inre
däckskador, att slitbanan lossnar
vid höga hastigheter eller däck‐
explosion.
9 Varning
För vissa däck kan det rekommen‐
derade däcktrycket enligt däckt‐ryckstabellen vara högre än det
maximala däcktryck som anges på
däcket. Överskrid aldrig det maxi‐
malt däcktryck som anges på
däcket.
Om däcktrycket måste minskas eller ökas på en bil med däcktrycksöver‐ vakningssystem måste du slå avtändningen.
Temperaturförhållanden
Däcktrycket är beroende av däckets temperatur. Under körning ökar
temperaturen och trycket i däcket. De däcktrycksvärden som finns på däck‐
informationsdekalen och trycktabel‐
len gäller för kalla däck, vilket innebär
20 °C.
Trycket ökar med nästan 10 kPa vid
en temperaturökning på 10 °C. Detta
måste man beakta när man kontrolle‐ rar varma däck.
Det däcktrycksvärde som visas i förarinformationscentralen visar det
faktiska däcktrycket. Ett svalnat däck
kommer att uppvisa ett lägre värde,
vilket inte tyder på något luftläckage.
Övervakningssystem fördäcktryck
Däcktrycksövervakningssystemet övervakar alla fyra däckens tryck en
gång per minut när bilens hastighet
överskrider en viss gräns.Se upp
Däcktrycksövervakningssystemet
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör
utföras av föraren.

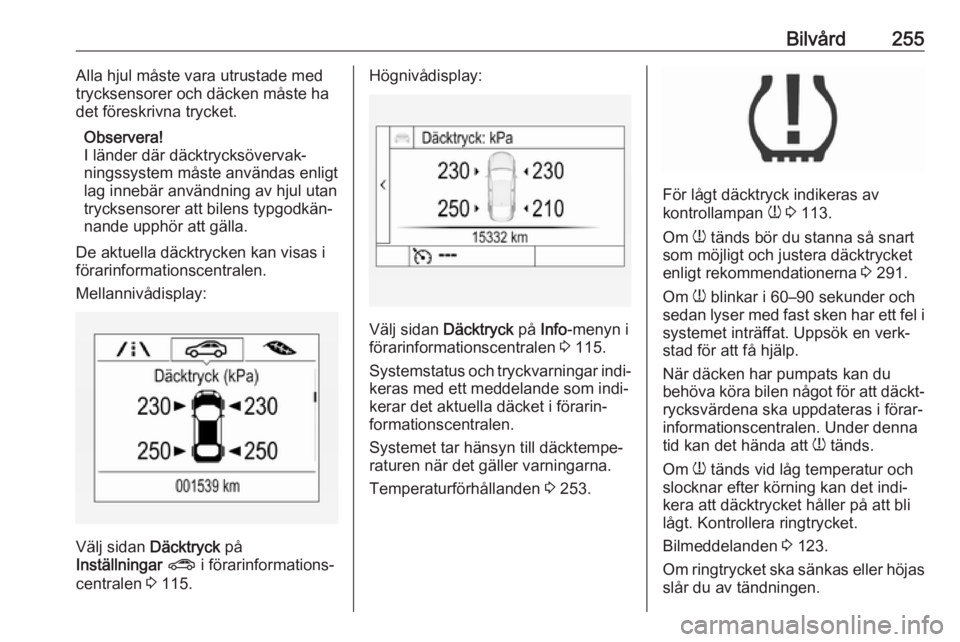

Bilvård255Alla hjul måste vara utrustade med
trycksensorer och däcken måste ha
det föreskrivna trycket.
Observera!
I länder där däcktrycksövervak‐ ningssystem måste användas enligt
lag innebär användning av hjul utan
trycksensorer att bilens typgodkän‐
nande upphör att gälla.
De aktuella däcktrycken kan visas i
förarinformationscentralen.
Mellannivådisplay:
Välj sidan Däcktryck på
Inställningar ? i förarinformations‐
centralen 3 115.
Högnivådisplay:
Välj sidan Däcktryck på Info-menyn i
förarinformationscentralen 3 115.
Systemstatus och tryckvarningar indi‐
keras med ett meddelande som indi‐
kerar det aktuella däcket i förarin‐
formationscentralen.
Systemet tar hänsyn till däcktempe‐
raturen när det gäller varningarna.
Temperaturförhållanden 3 253.
För lågt däcktryck indikeras av
kontrollampan w 3 113.
Om w tänds bör du stanna så snart
som möjligt och justera däcktrycket
enligt rekommendationerna 3 291.
Om w blinkar i 60–90 sekunder och
sedan lyser med fast sken har ett fel i systemet inträffat. Uppsök en verk‐
stad för att få hjälp.
När däcken har pumpats kan du
behöva köra bilen något för att däckt‐
rycksvärdena ska uppdateras i förar‐
informationscentralen. Under denna
tid kan det hända att w tänds.
Om w tänds vid låg temperatur och
slocknar efter körning kan det indi‐
kera att däcktrycket håller på att bli
lågt. Kontrollera ringtrycket.
Bilmeddelanden 3 123.
Om ringtrycket ska sänkas eller höjas
slår du av tändningen.

256BilvårdMontera endast hjul med trycksenso‐
rer, annars kommer inget däcktryck
att visas och kontrollampan w lyser
konstant.
Ett reservhjul eller ett temporärt
reservhjul är inte utrustat med tryck‐
sensorer. Däcktrycksövervaknings‐
systemet fungerar inte för dessa
däck. Kontrollampan w lyser. För de
övriga tre däcken fungerar systemet.
Vid användning av konventionella
flytande reparationssatser kan syste‐
mets funktion påverkas. Fabriksgod‐
kända reparationssatser kan dock
användas.
Vid användning av elektronisk utrust‐
ning eller om man befinner sig nära
faciliteter som använder liknande
vågfrekvenser kan däcktrycksöver‐
vakningssystemet störas.
Varje gång däcken byts måste däckt‐ rycksövervakningssystemets givare
demonteras och underhållas. Om
givaren skruvas fast byter du ventil‐
käglan och tätningsringen. Om giva‐
ren snäpps fast på däcket byter du

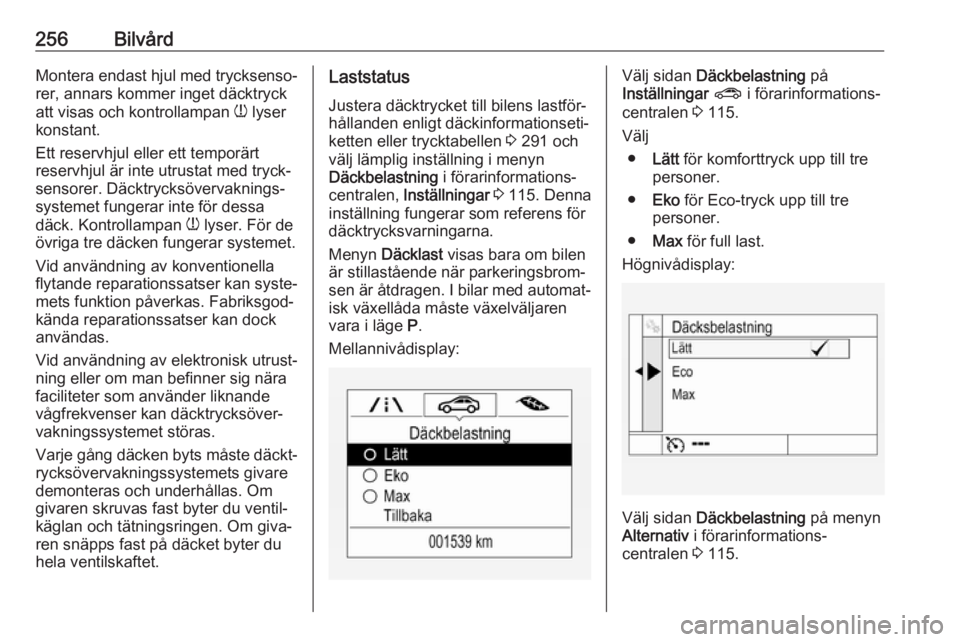

hela ventilskaftet.Laststatus
Justera däcktrycket till bilens lastför‐
hållanden enligt däckinformationseti‐
ketten eller trycktabellen 3 291 och
välj lämplig inställning i menyn
Däckbelastning i förarinformations‐
centralen, Inställningar 3 115. Denna
inställning fungerar som referens för
däcktrycksvarningarna.
Menyn Däcklast visas bara om bilen
är stillastående när parkeringsbrom‐
sen är åtdragen. I bilar med automat‐
isk växellåda måste växelväljaren
vara i läge P.
Mellannivådisplay:Välj sidan Däckbelastning på
Inställningar ? i förarinformations‐
centralen 3 115.
Välj ● Lätt för komforttryck upp till tre
personer.
● Eko för Eco-tryck upp till tre
personer.
● Max för full last.
Högnivådisplay:
Välj sidan Däckbelastning på menyn
Alternativ i förarinformations‐
centralen 3 115.

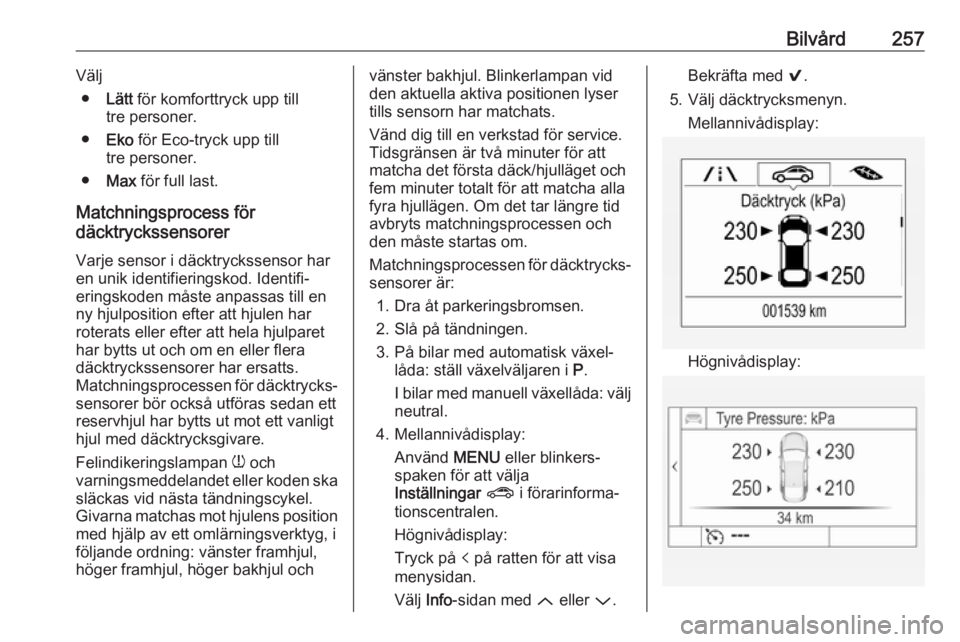

Bilvård257Välj● Lätt för komforttryck upp till
tre personer.
● Eko för Eco-tryck upp till
tre personer.
● Max för full last.
Matchningsprocess för
däcktryckssensorer
Varje sensor i däcktryckssensor har en unik identifieringskod. Identifi‐
eringskoden måste anpassas till en
ny hjulposition efter att hjulen har
roterats eller efter att hela hjulparet
har bytts ut och om en eller flera
däcktryckssensorer har ersatts.
Matchningsprocessen för däcktrycks‐
sensorer bör också utföras sedan ett
reservhjul har bytts ut mot ett vanligt
hjul med däcktrycksgivare.
Felindikeringslampan w och
varningsmeddelandet eller koden ska
släckas vid nästa tändningscykel.
Givarna matchas mot hjulens position
med hjälp av ett omlärningsverktyg, i
följande ordning: vänster framhjul,
höger framhjul, höger bakhjul ochvänster bakhjul. Blinkerlampan vid
den aktuella aktiva positionen lyser
tills sensorn har matchats.
Vänd dig till en verkstad för service.
Tidsgränsen är två minuter för att
matcha det första däck/hjulläget och
fem minuter totalt för att matcha alla fyra hjullägen. Om det tar längre tid
avbryts matchningsprocessen och
den måste startas om.
Matchningsprocessen för däcktrycks‐
sensorer är:
1. Dra åt parkeringsbromsen.
2. Slå på tändningen.
3. På bilar med automatisk växel‐ låda: ställ växelväljaren i P.
I bilar med manuell växellåda: välj
neutral.
4. Mellannivådisplay: Använd MENU eller blinkers‐
spaken för att välja
Inställningar ? i förarinforma‐
tionscentralen.
Högnivådisplay:
Tryck på p på ratten för att visa
menysidan.
Välj Info-sidan med Q eller P.Bekräfta med 9.
5. Välj däcktrycksmenyn. Mellannivådisplay:
Högnivådisplay:

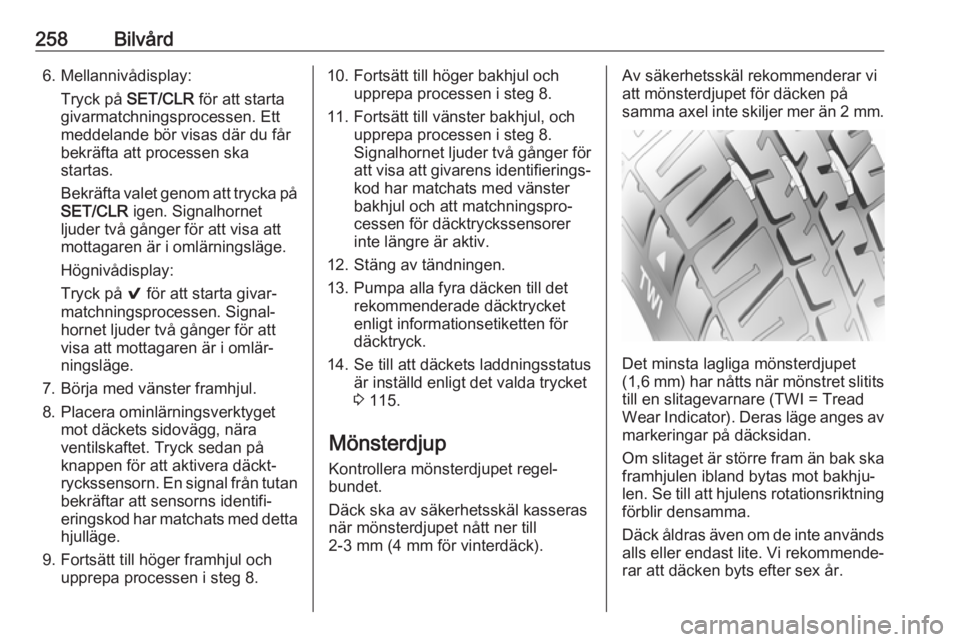

258Bilvård6. Mellannivådisplay:Tryck på SET/CLR för att starta
givarmatchningsprocessen. Ett
meddelande bör visas där du får
bekräfta att processen ska
startas.
Bekräfta valet genom att trycka på
SET/CLR igen. Signalhornet
ljuder två gånger för att visa att
mottagaren är i omlärningsläge.
Högnivådisplay:
Tryck på 9 för att starta givar‐
matchningsprocessen. Signal‐
hornet ljuder två gånger för att
visa att mottagaren är i omlär‐
ningsläge.
7. Börja med vänster framhjul.
8. Placera ominlärningsverktyget mot däckets sidovägg, näraventilskaftet. Tryck sedan på
knappen för att aktivera däckt‐
ryckssensorn. En signal från tutan bekräftar att sensorns identifi‐
eringskod har matchats med detta
hjulläge.
9. Fortsätt till höger framhjul och upprepa processen i steg 8.10. Fortsätt till höger bakhjul och upprepa processen i steg 8.
11. Fortsätt till vänster bakhjul, och upprepa processen i steg 8.
Signalhornet ljuder två gånger för att visa att givarens identifierings‐
kod har matchats med vänster
bakhjul och att matchningspro‐
cessen för däcktryckssensorer
inte längre är aktiv.
12. Stäng av tändningen.
13. Pumpa alla fyra däcken till det rekommenderade däcktrycket
enligt informationsetiketten för
däcktryck.
14. Se till att däckets laddningsstatus är inställd enligt det valda trycket
3 115.
Mönsterdjup
Kontrollera mönsterdjupet regel‐
bundet.
Däck ska av säkerhetsskäl kasseras
när mönsterdjupet nått ner till
2-3 mm (4 mm för vinterdäck).Av säkerhetsskäl rekommenderar vi
att mönsterdjupet för däcken på
samma axel inte skiljer mer än 2 mm.
Det minsta lagliga mönsterdjupet
( 1,6 mm) har nåtts när mönstret slitits
till en slitagevarnare (TWI = Tread
Wear Indicator). Deras läge anges av markeringar på däcksidan.
Om slitaget är större fram än bak ska
framhjulen ibland bytas mot bakhju‐
len. Se till att hjulens rotationsriktning förblir densamma.
Däck åldras även om de inte används
alls eller endast lite. Vi rekommende‐
rar att däcken byts efter sex år.
