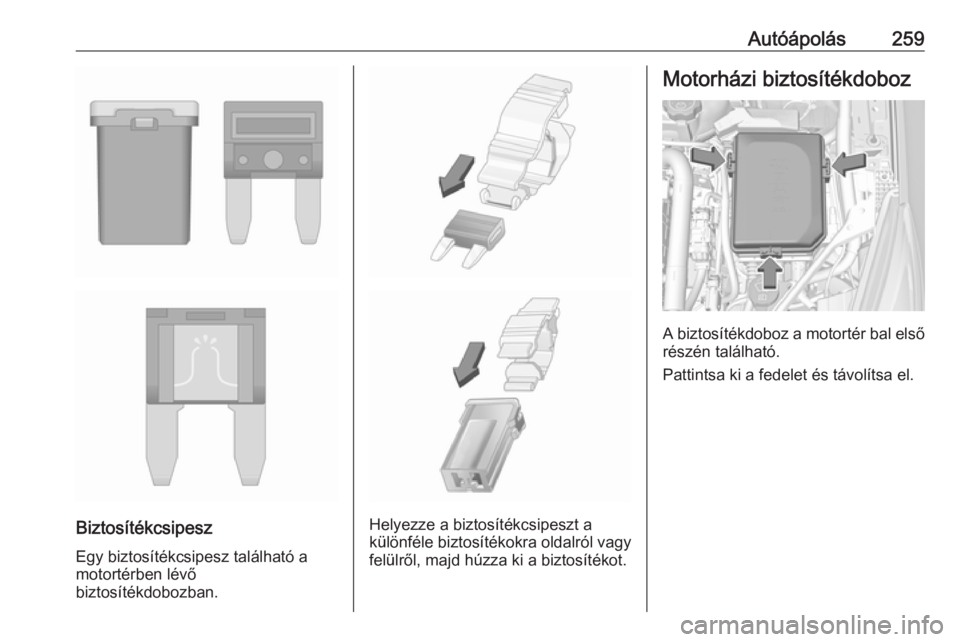

Autóápolás259
BiztosítékcsipeszEgy biztosítékcsipesz található amotortérben lévő
biztosítékdobozban.Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.
Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Pattintsa ki a fedelet és távolítsa el.

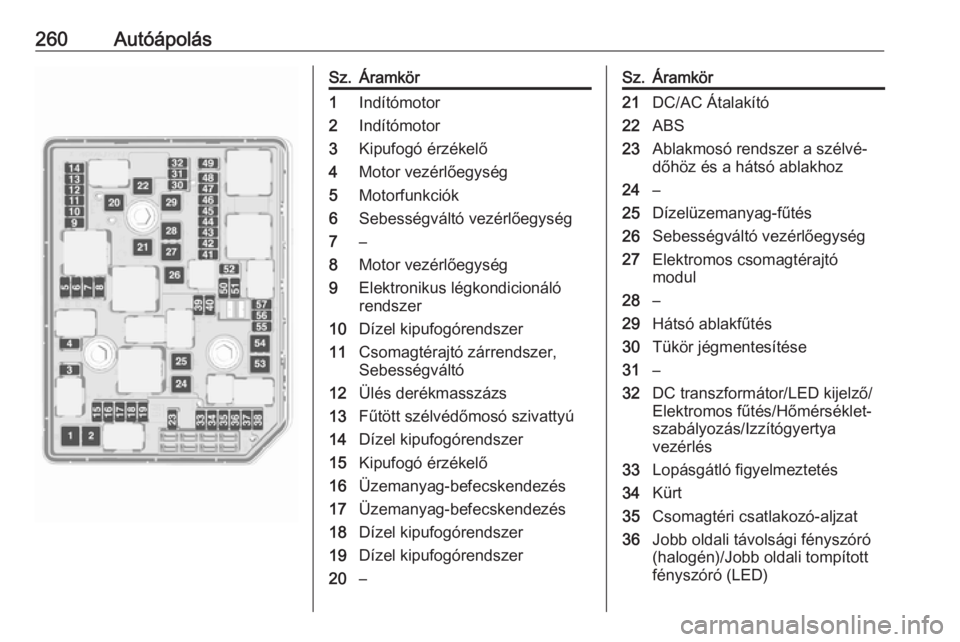

260AutóápolásSz.Áramkör1Indítómotor2Indítómotor3Kipufogó érzékelő4Motor vezérlőegység5Motorfunkciók6Sebességváltó vezérlőegység7–8Motor vezérlőegység9Elektronikus légkondicionáló
rendszer10Dízel kipufogórendszer11Csomagtérajtó zárrendszer,
Sebességváltó12Ülés derékmasszázs13Fűtött szélvédőmosó szivattyú14Dízel kipufogórendszer15Kipufogó érzékelő16Üzemanyag-befecskendezés17Üzemanyag-befecskendezés18Dízel kipufogórendszer19Dízel kipufogórendszer20–Sz.Áramkör21DC/AC Átalakító22ABS23Ablakmosó rendszer a szélvé‐
dőhöz és a hátsó ablakhoz24–25Dízelüzemanyag-fűtés26Sebességváltó vezérlőegység27Elektromos csomagtérajtó
modul28–29Hátsó ablakfűtés30Tükör jégmentesítése31–32DC transzformátor/LED kijelző/
Elektromos fűtés/Hőmérséklet-
szabályozás/Izzítógyertya
vezérlés33Lopásgátló figyelmeztetés34Kürt35Csomagtéri csatlakozó-aljzat36Jobb oldali távolsági fényszóró
(halogén)/Jobb oldali tompított
fényszóró (LED)

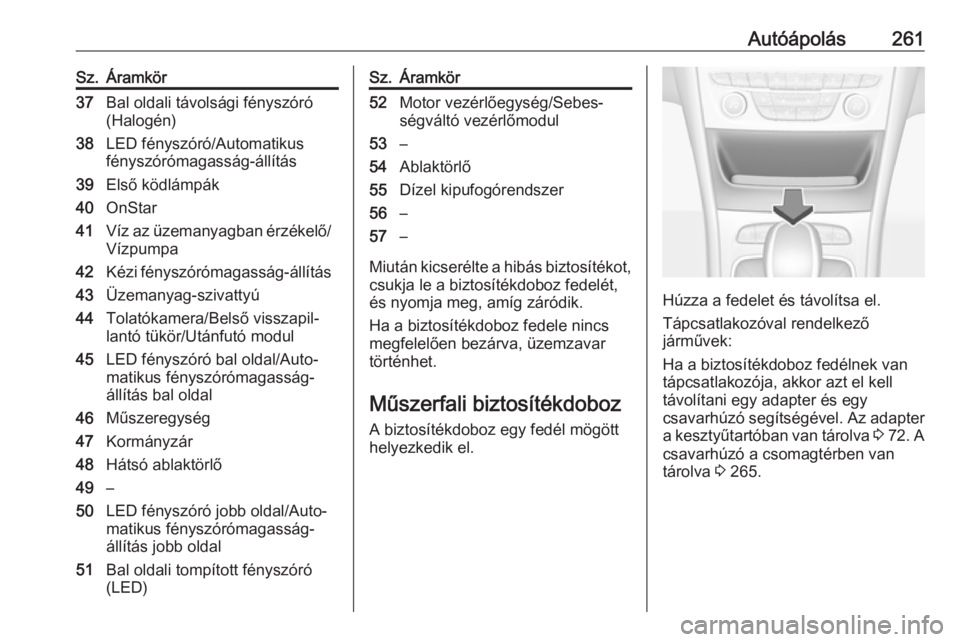

Autóápolás261Sz.Áramkör37Bal oldali távolsági fényszóró
(Halogén)38LED fényszóró/Automatikus
fényszórómagasság-állítás39Első ködlámpák40OnStar41Víz az üzemanyagban érzékelő/
Vízpumpa42Kézi fényszórómagasság-állítás43Üzemanyag-szivattyú44Tolatókamera/Belső visszapil‐
lantó tükör/Utánfutó modul45LED fényszóró bal oldal/Auto‐
matikus fényszórómagasság-
állítás bal oldal46Műszeregység47Kormányzár48Hátsó ablaktörlő49–50LED fényszóró jobb oldal/Auto‐
matikus fényszórómagasság-
állítás jobb oldal51Bal oldali tompított fényszóró
(LED)Sz.Áramkör52Motor vezérlőegység/Sebes‐
ségváltó vezérlőmodul53–54Ablaktörlő55Dízel kipufogórendszer56–57–
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.
Műszerfali biztosítékdoboz A biztosítékdoboz egy fedél mögött
helyezkedik el.
Húzza a fedelet és távolítsa el.
Tápcsatlakozóval rendelkező
járművek:
Ha a biztosítékdoboz fedélnek van tápcsatlakozója, akkor azt el kell
távolítani egy adapter és egy
csavarhúzó segítségével. Az adapter a kesztyűtartóban van tárolva 3 72 . A
csavarhúzó a csomagtérben van tárolva 3 265.

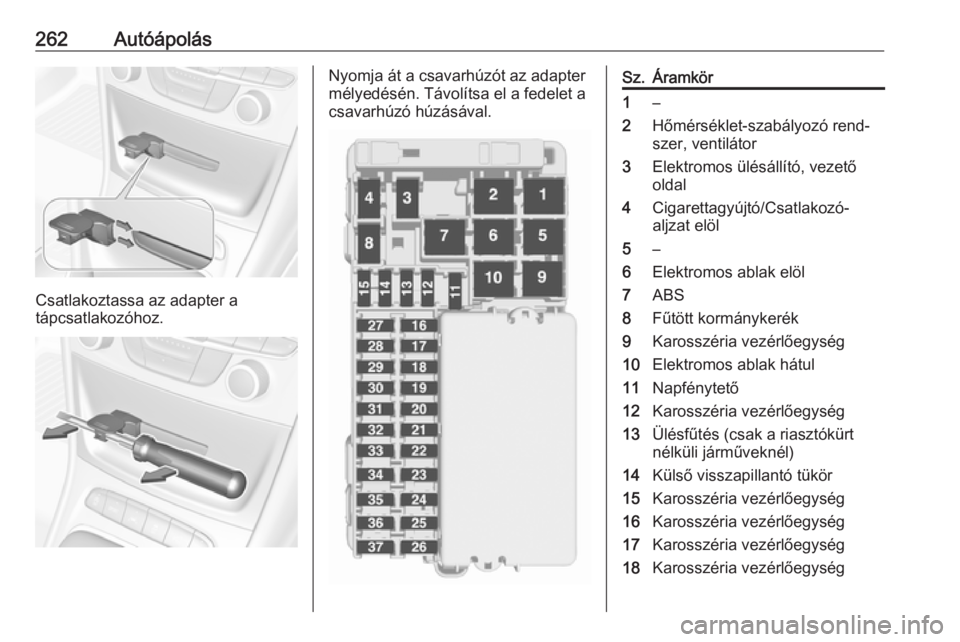

262Autóápolás
Csatlakoztassa az adapter a
tápcsatlakozóhoz.
Nyomja át a csavarhúzót az adapter
mélyedésén. Távolítsa el a fedelet a csavarhúzó húzásával.Sz.Áramkör1–2Hőmérséklet-szabályozó rend‐
szer, ventilátor3Elektromos ülésállító, vezető
oldal4Cigarettagyújtó/Csatlakozó-
aljzat elöl5–6Elektromos ablak elöl7ABS8Fűtött kormánykerék9Karosszéria vezérlőegység10Elektromos ablak hátul11Napfénytető12Karosszéria vezérlőegység13Ülésfűtés (csak a riasztókürt
nélküli járműveknél)14Külső visszapillantó tükör15Karosszéria vezérlőegység16Karosszéria vezérlőegység17Karosszéria vezérlőegység18Karosszéria vezérlőegység

Autóápolás263Sz.Áramkör19Adatcsatlakozó20Légzsákrendszer21Elektronikus légkondicionáló
rendszer22Központi zár, csomagtérajtó23Elektronikus kulcs24Elektromos ülésállító memória
funkció25Légzsákrendszer kormány‐
kerék26Gyújtáskapcsoló/Kormányzár27Karosszéria vezérlőegység28USB foglalat29–30Fokozatválasztó kar31Hátsó ablaktörlő32Sebességváltó vezérlőegység33Riasztóberendezés/Elektromos
hangjelző34Parkolássegítő rendszer/
Oldalsó holttér-riasztó/Infotain‐
ment rendszer/USB foglalat35OnStarSz.Áramkör36Információs kijelző/Műszer‐
egység/CD-lejátszó37Infotainment rendszer, rádió
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Tápcsatlakozóval rendelkező
járművek:
1. Helyezze fel a fedelet a jobb oldalon.
2. Hajtsa a fedél bal oldalát előre.Ügyeljen, hogy a rögzítőkapocs
úgy legyen vezetve, ahogy az
ábrán.
Csomagtéri biztosítékdoboz
A biztosítékdoboz a csomagtér baloldalában, egy fedél mögött
helyezkedik el.
Vegye le a fedelet.

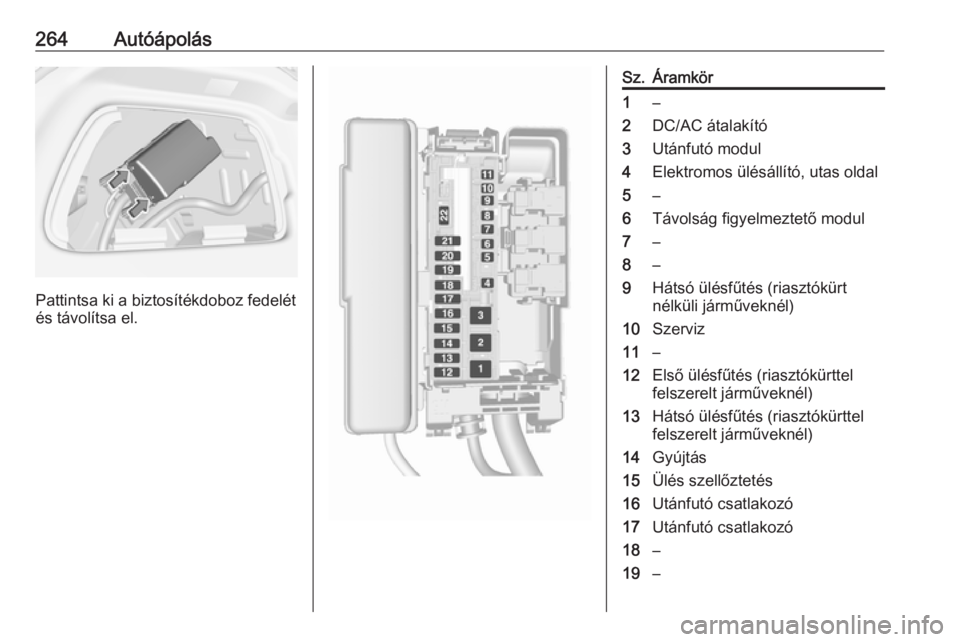

264Autóápolás
Pattintsa ki a biztosítékdoboz fedelét
és távolítsa el.
Sz.Áramkör1–2DC/AC átalakító3Utánfutó modul4Elektromos ülésállító, utas oldal5–6Távolság figyelmeztető modul7–8–9Hátsó ülésfűtés (riasztókürt
nélküli járműveknél)10Szerviz11–12Első ülésfűtés (riasztókürttel
felszerelt járműveknél)13Hátsó ülésfűtés (riasztókürttel
felszerelt járműveknél)14Gyújtás15Ülés szellőztetés16Utánfutó csatlakozó17Utánfutó csatlakozó18–19–

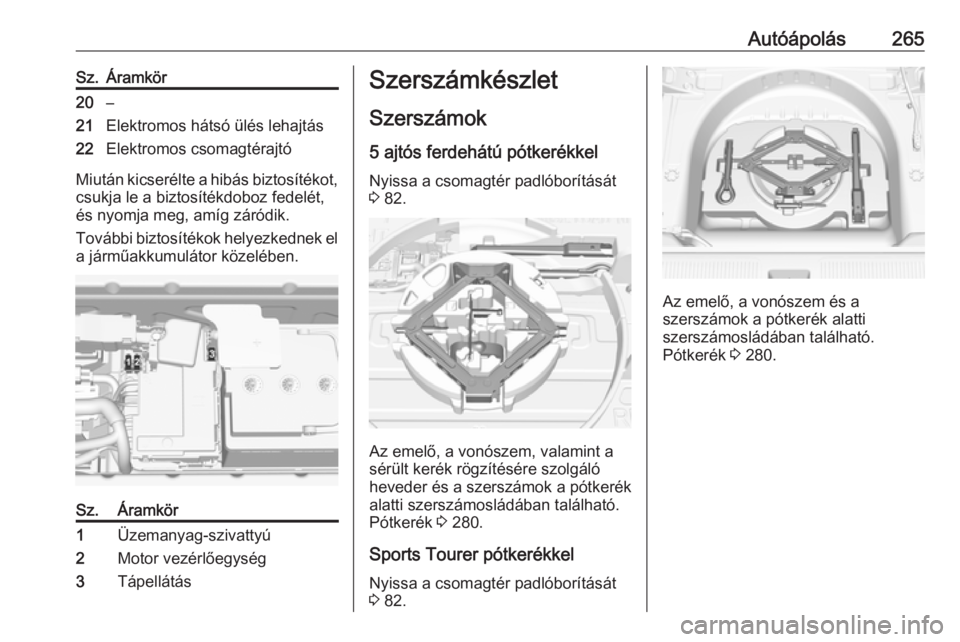

Autóápolás265Sz.Áramkör20–21Elektromos hátsó ülés lehajtás22Elektromos csomagtérajtó
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
További biztosítékok helyezkednek el
a járműakkumulátor közelében.
Sz.Áramkör1Üzemanyag-szivattyú2Motor vezérlőegység3TápellátásSzerszámkészlet
Szerszámok 5 ajtós ferdehátú pótkerékkel Nyissa a csomagtér padlóborítását
3 82.
Az emelő, a vonószem, valamint a
sérült kerék rögzítésére szolgáló heveder és a szerszámok a pótkerék
alatti szerszámosládában található.
Pótkerék 3 280.
Sports Tourer pótkerékkel
Nyissa a csomagtér padlóborítását
3 82.
Az emelő, a vonószem és a
szerszámok a pótkerék alatti
szerszámosládában található.
Pótkerék 3 280.

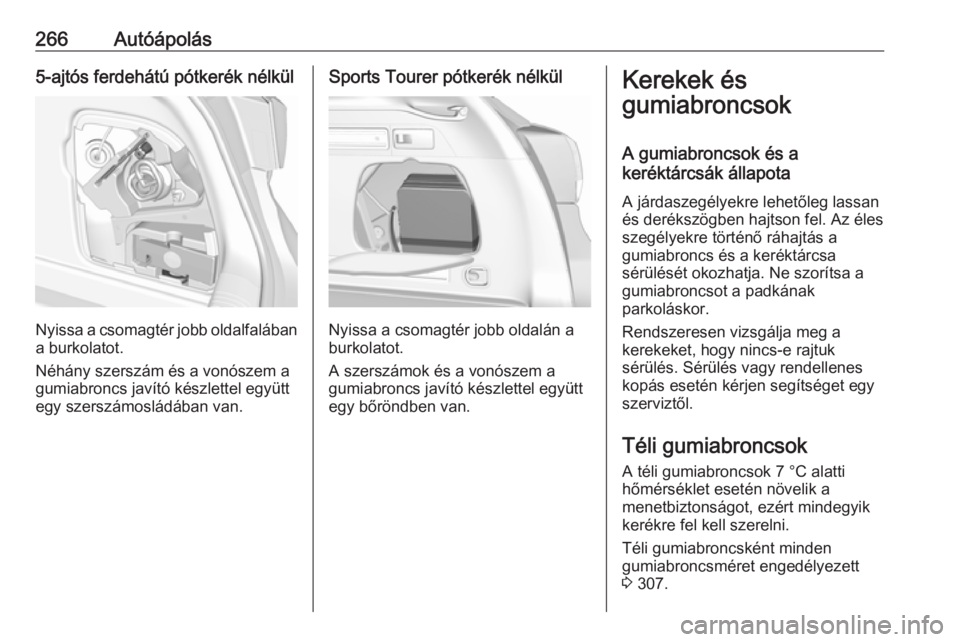

266Autóápolás5-ajtós ferdehátú pótkerék nélkül
Nyissa a csomagtér jobb oldalfalábana burkolatot.
Néhány szerszám és a vonószem a
gumiabroncs javító készlettel együtt
egy szerszámosládában van.
Sports Tourer pótkerék nélkül
Nyissa a csomagtér jobb oldalán a
burkolatot.
A szerszámok és a vonószem a
gumiabroncs javító készlettel együtt
egy bőröndben van.
Kerekek és
gumiabroncsok
A gumiabroncsok és a
keréktárcsák állapota
A járdaszegélyekre lehetőleg lassan
és derékszögben hajtson fel. Az éles
szegélyekre történő ráhajtás a
gumiabroncs és a keréktárcsa
sérülését okozhatja. Ne szorítsa a
gumiabroncsot a padkának
parkoláskor.
Rendszeresen vizsgálja meg a
kerekeket, hogy nincs-e rajtuk
sérülés. Sérülés vagy rendellenes
kopás esetén kérjen segítséget egy
szerviztől.
Téli gumiabroncsok A téli gumiabroncsok 7 °C alatti
hőmérséklet esetén növelik a
menetbiztonságot, ezért mindegyik kerékre fel kell szerelni.
Téli gumiabroncsként minden
gumiabroncsméret engedélyezett
3 307.

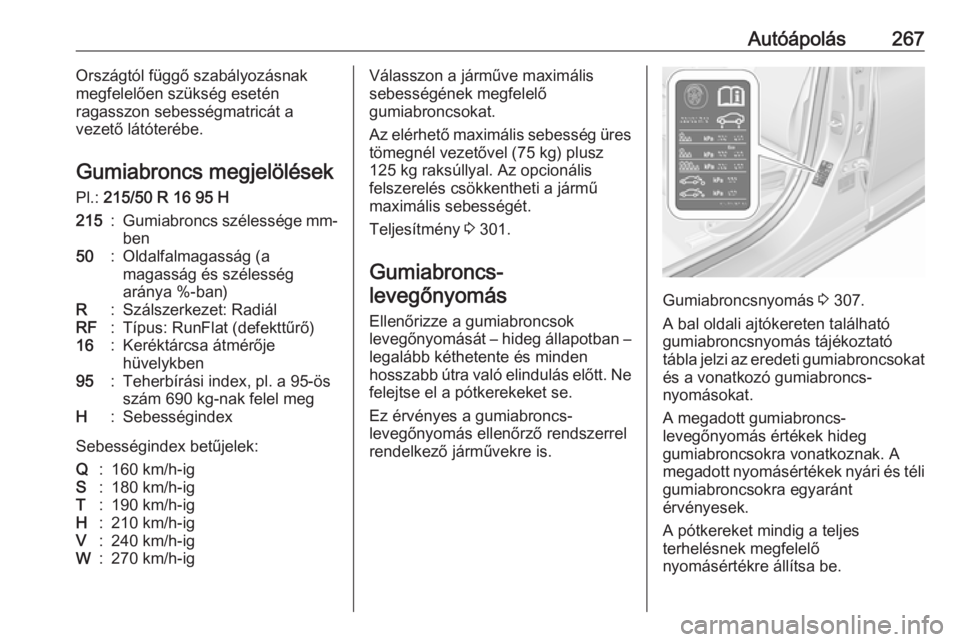

Autóápolás267Országtól függő szabályozásnak
megfelelően szükség esetén
ragasszon sebességmatricát a
vezető látóterébe.
Gumiabroncs megjelölések
Pl.: 215/50 R 16 95 H215:Gumiabroncs szélessége mm-
ben50:Oldalfalmagasság (a
magasság és szélesség
aránya %-ban)R:Szálszerkezet: RadiálRF:Típus: RunFlat (defekttűrő)16:Keréktárcsa átmérője
hüvelykben95:Teherbírási index, pl. a 95-ös
szám 690 kg-nak felel megH:Sebességindex
Sebességindex betűjelek:
Q:160 km/h-igS:180 km/h-igT:190 km/h-igH:210 km/h-igV:240 km/h-igW:270 km/h-igVálasszon a járműve maximális
sebességének megfelelő
gumiabroncsokat.
Az elérhető maximális sebesség üres
tömegnél vezetővel (75 kg) plusz
125 kg raksúllyal. Az opcionális
felszerelés csökkentheti a jármű
maximális sebességét.
Teljesítmény 3 301.
Gumiabroncs- levegőnyomás
Ellenőrizze a gumiabroncsok
levegőnyomását – hideg állapotban – legalább kéthetente és minden
hosszabb útra való elindulás előtt. Ne
felejtse el a pótkerekeket se.
Ez érvényes a gumiabroncs-
levegőnyomás ellenőrző rendszerrel
rendelkező járművekre is.
Gumiabroncsnyomás 3 307.
A bal oldali ajtókereten található gumiabroncsnyomás tájékoztató
tábla jelzi az eredeti gumiabroncsokat
és a vonatkozó gumiabroncs-
nyomásokat.
A megadott gumiabroncs-
levegőnyomás értékek hideg
gumiabroncsokra vonatkoznak. A
megadott nyomásértékek nyári és téli gumiabroncsokra egyaránt
érvényesek.
A pótkereket mindig a teljes
terhelésnek megfelelő
nyomásértékre állítsa be.

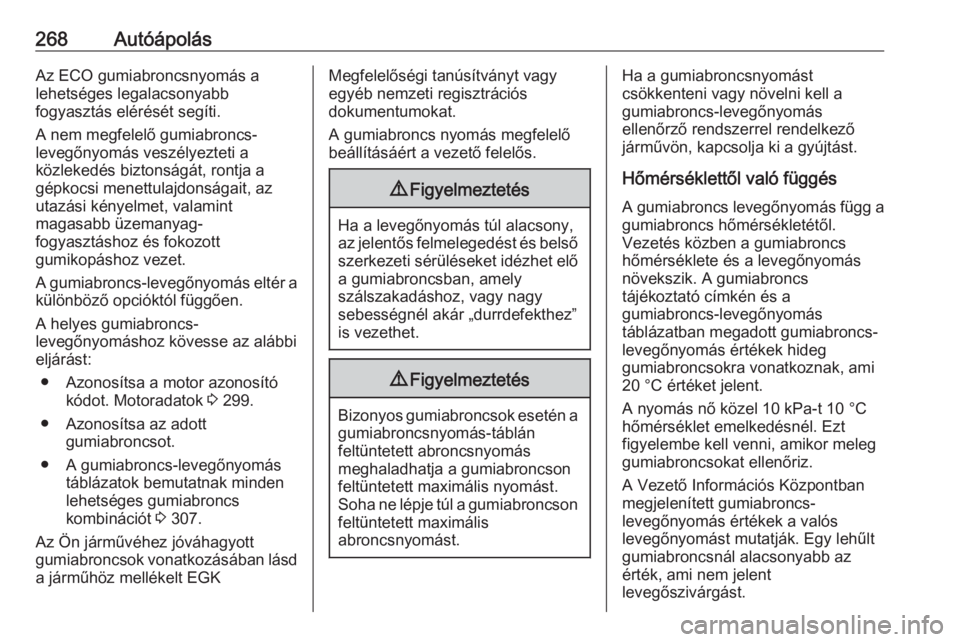

268AutóápolásAz ECO gumiabroncsnyomás a
lehetséges legalacsonyabb
fogyasztás elérését segíti.
A nem megfelelő gumiabroncs-
levegőnyomás veszélyezteti a
közlekedés biztonságát, rontja a
gépkocsi menettulajdonságait, az
utazási kényelmet, valamint
magasabb üzemanyag-
fogyasztáshoz és fokozott
gumikopáshoz vezet.
A gumiabroncs-levegőnyomás eltér a különböző opcióktól függően.
A helyes gumiabroncs-
levegőnyomáshoz kövesse az alábbi
eljárást:
● Azonosítsa a motor azonosító kódot. Motoradatok 3 299.
● Azonosítsa az adott gumiabroncsot.
● A gumiabroncs-levegőnyomás táblázatok bemutatnak minden
lehetséges gumiabroncs
kombinációt 3 307.
Az Ön járművéhez jóváhagyott
gumiabroncsok vonatkozásában lásd
a járműhöz mellékelt EGKMegfelelőségi tanúsítványt vagy
egyéb nemzeti regisztrációs
dokumentumokat.
A gumiabroncs nyomás megfelelő
beállításáért a vezető felelős.9 Figyelmeztetés
Ha a levegőnyomás túl alacsony,
az jelentős felmelegedést és belső
szerkezeti sérüléseket idézhet elő a gumiabroncsban, amely
szálszakadáshoz, vagy nagy
sebességnél akár „durrdefekthez”
is vezethet.
9 Figyelmeztetés
Bizonyos gumiabroncsok esetén a
gumiabroncsnyomás-táblán
feltüntetett abroncsnyomás
meghaladhatja a gumiabroncson
feltüntetett maximális nyomást.
Soha ne lépje túl a gumiabroncson
feltüntetett maximális
abroncsnyomást.
Ha a gumiabroncsnyomást
csökkenteni vagy növelni kell a
gumiabroncs-levegőnyomás
ellenőrző rendszerrel rendelkező
járművön, kapcsolja ki a gyújtást.
Hőmérséklettől való függés A gumiabroncs levegőnyomás függ a
gumiabroncs hőmérsékletétől.
Vezetés közben a gumiabroncs
hőmérséklete és a levegőnyomás
növekszik. A gumiabroncs
tájékoztató címkén és a
gumiabroncs-levegőnyomás
táblázatban megadott gumiabroncs-
levegőnyomás értékek hideg
gumiabroncsokra vonatkoznak, ami
20 °C értéket jelent.
A nyomás nő közel 10 kPa-t 10 °C
hőmérséklet emelkedésnél. Ezt
figyelembe kell venni, amikor meleg
gumiabroncsokat ellenőriz.
A Vezető Információs Központban
megjelenített gumiabroncs-
levegőnyomás értékek a valós
levegőnyomást mutatják. Egy lehűlt
gumiabroncsnál alacsonyabb az
érték, ami nem jelent
levegőszivárgást.
