OPEL ASTRA K 2018 Manual de Instrucciones (in Spanish)

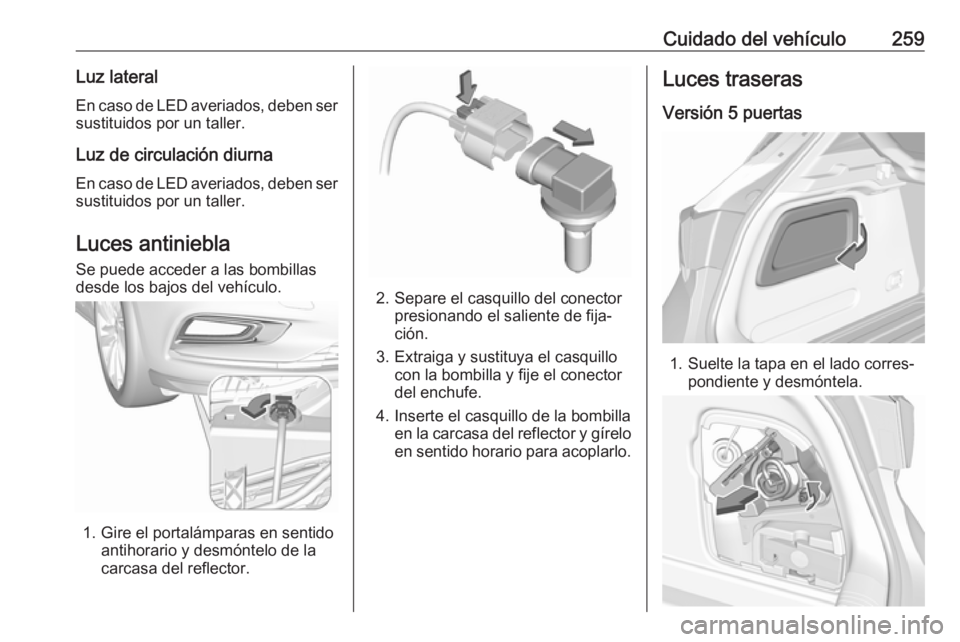

Cuidado del vehículo259Luz lateralEn caso de LED averiados, deben sersustituidos por un taller.
Luz de circulación diurna
En caso de LED averiados, deben ser sustituidos por un taller.
Luces antiniebla
Se puede acceder a las bombillas
desde los bajos del vehículo.
1. Gire el portalámparas en sentido antihorario y desmóntelo de la
carcasa del reflector.
2. Separe el casquillo del conector presionando el saliente de fija‐
ción.
3. Extraiga y sustituya el casquillo con la bombilla y fije el conector
del enchufe.
4. Inserte el casquillo de la bombilla en la carcasa del reflector y gírelo
en sentido horario para acoplarlo.
Luces traseras
Versión 5 puertas
1. Suelte la tapa en el lado corres‐ pondiente y desmóntela.

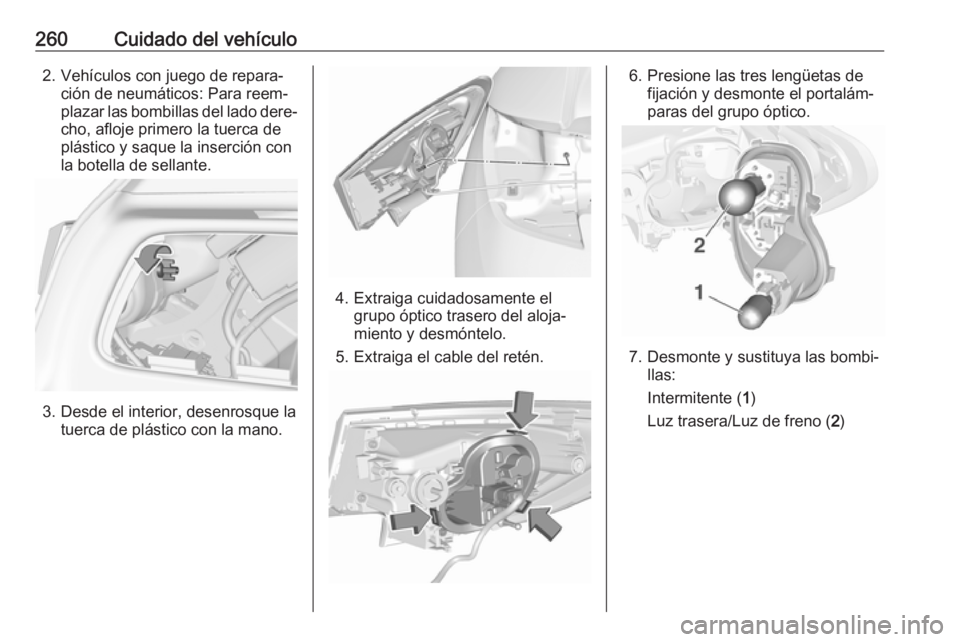

260Cuidado del vehículo2. Vehículos con juego de repara‐ción de neumáticos: Para reem‐
plazar las bombillas del lado dere‐
cho, afloje primero la tuerca de
plástico y saque la inserción con
la botella de sellante.
3. Desde el interior, desenrosque la tuerca de plástico con la mano.
4. Extraiga cuidadosamente elgrupo óptico trasero del aloja‐
miento y desmóntelo.
5. Extraiga el cable del retén.
6. Presione las tres lengüetas de fijación y desmonte el portalám‐
paras del grupo óptico.
7. Desmonte y sustituya las bombi‐ llas:
Intermitente ( 1)
Luz trasera/Luz de freno ( 2)

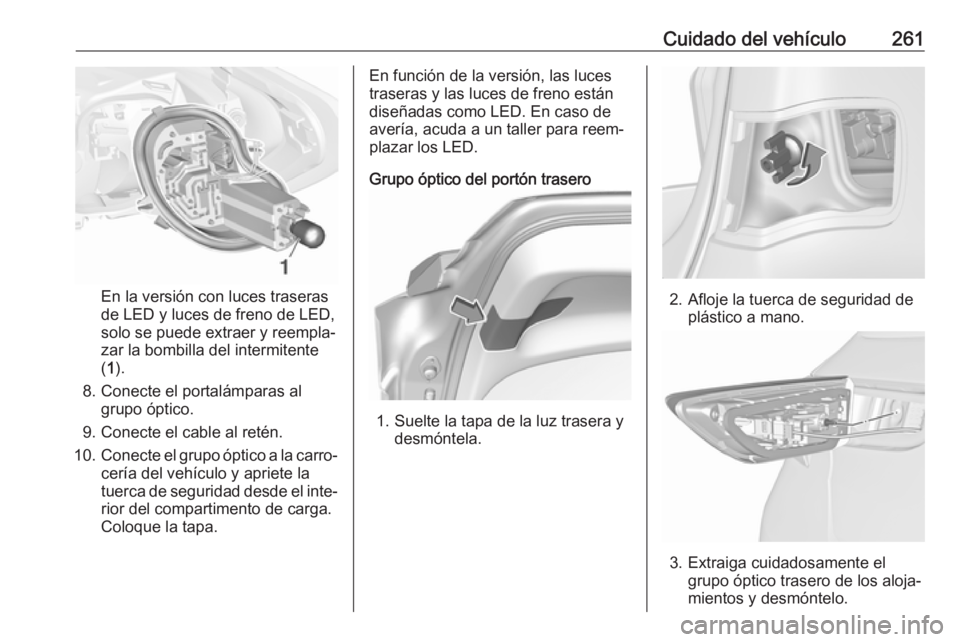

Cuidado del vehículo261
En la versión con luces traseras
de LED y luces de freno de LED,
solo se puede extraer y reempla‐
zar la bombilla del intermitente
( 1 ).
8. Conecte el portalámparas al grupo óptico.
9. Conecte el cable al retén.
10. Conecte el grupo óptico a la carro‐
cería del vehículo y apriete la
tuerca de seguridad desde el inte‐ rior del compartimento de carga.
Coloque la tapa.
En función de la versión, las luces
traseras y las luces de freno están
diseñadas como LED. En caso de
avería, acuda a un taller para reem‐
plazar los LED.
Grupo óptico del portón trasero
1. Suelte la tapa de la luz trasera y desmóntela.
2. Afloje la tuerca de seguridad deplástico a mano.
3. Extraiga cuidadosamente elgrupo óptico trasero de los aloja‐
mientos y desmóntelo.

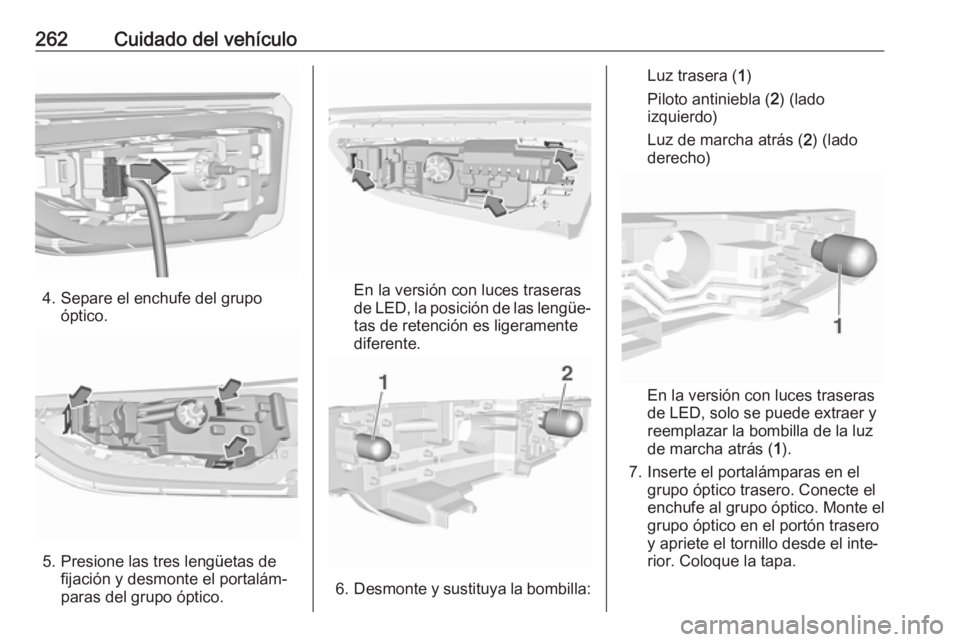

262Cuidado del vehículo
4. Separe el enchufe del grupoóptico.
5. Presione las tres lengüetas defijación y desmonte el portalám‐
paras del grupo óptico.
En la versión con luces traseras
de LED, la posición de las lengüe‐
tas de retención es ligeramente
diferente.
6. Desmonte y sustituya la bombilla:
Luz trasera ( 1)
Piloto antiniebla ( 2) (lado
izquierdo)
Luz de marcha atrás ( 2) (lado
derecho)
En la versión con luces traseras
de LED, solo se puede extraer y
reemplazar la bombilla de la luz
de marcha atrás ( 1).
7. Inserte el portalámparas en el grupo óptico trasero. Conecte elenchufe al grupo óptico. Monte elgrupo óptico en el portón trasero
y apriete el tornillo desde el inte‐
rior. Coloque la tapa.

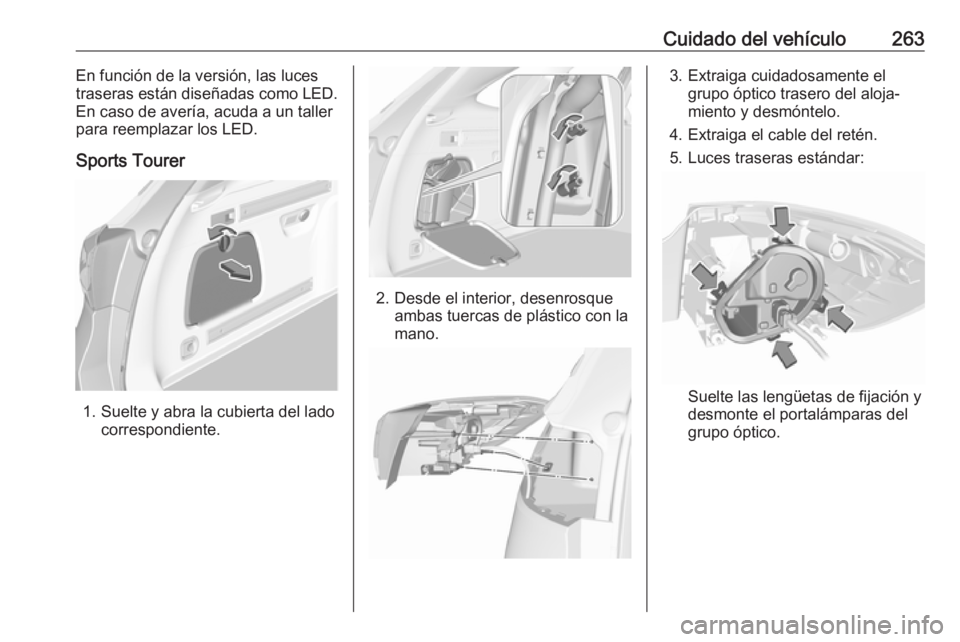

Cuidado del vehículo263En función de la versión, las luces
traseras están diseñadas como LED.
En caso de avería, acuda a un taller
para reemplazar los LED.
Sports Tourer
1. Suelte y abra la cubierta del lado correspondiente.
2. Desde el interior, desenrosqueambas tuercas de plástico con la
mano.
3. Extraiga cuidadosamente el grupo óptico trasero del aloja‐
miento y desmóntelo.
4. Extraiga el cable del retén.
5. Luces traseras estándar:
Suelte las lengüetas de fijación y
desmonte el portalámparas del
grupo óptico.

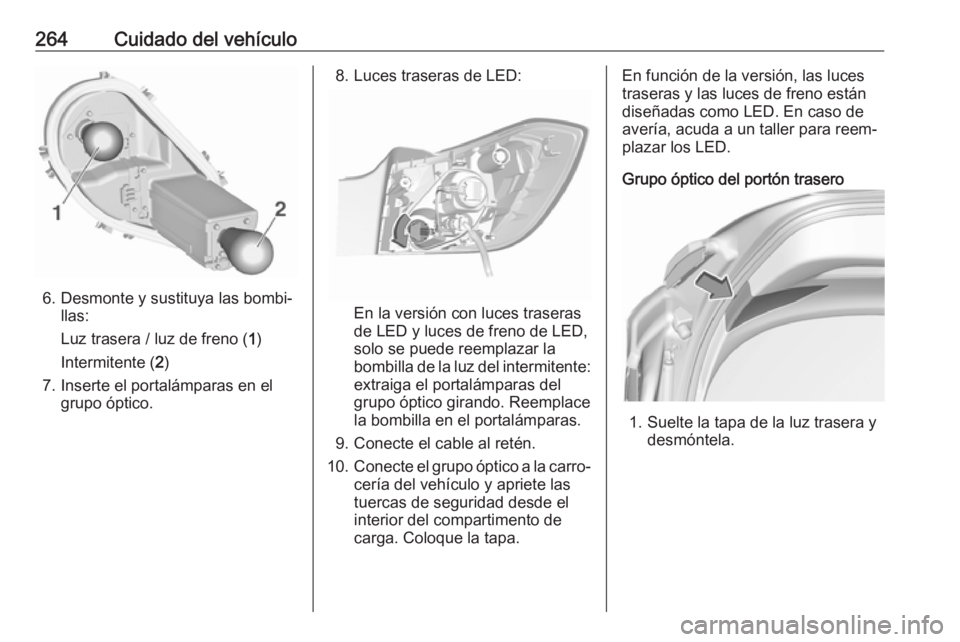

264Cuidado del vehículo
6. Desmonte y sustituya las bombi‐llas:
Luz trasera / luz de freno ( 1)
Intermitente ( 2)
7. Inserte el portalámparas en el grupo óptico.
8. Luces traseras de LED:
En la versión con luces traseras
de LED y luces de freno de LED,
solo se puede reemplazar la
bombilla de la luz del intermitente:
extraiga el portalámparas del
grupo óptico girando. Reemplace
la bombilla en el portalámparas.
9. Conecte el cable al retén.
10. Conecte el grupo óptico a la carro‐
cería del vehículo y apriete las
tuercas de seguridad desde el
interior del compartimento de
carga. Coloque la tapa.
En función de la versión, las luces
traseras y las luces de freno están
diseñadas como LED. En caso de
avería, acuda a un taller para reem‐
plazar los LED.
Grupo óptico del portón trasero
1. Suelte la tapa de la luz trasera y desmóntela.

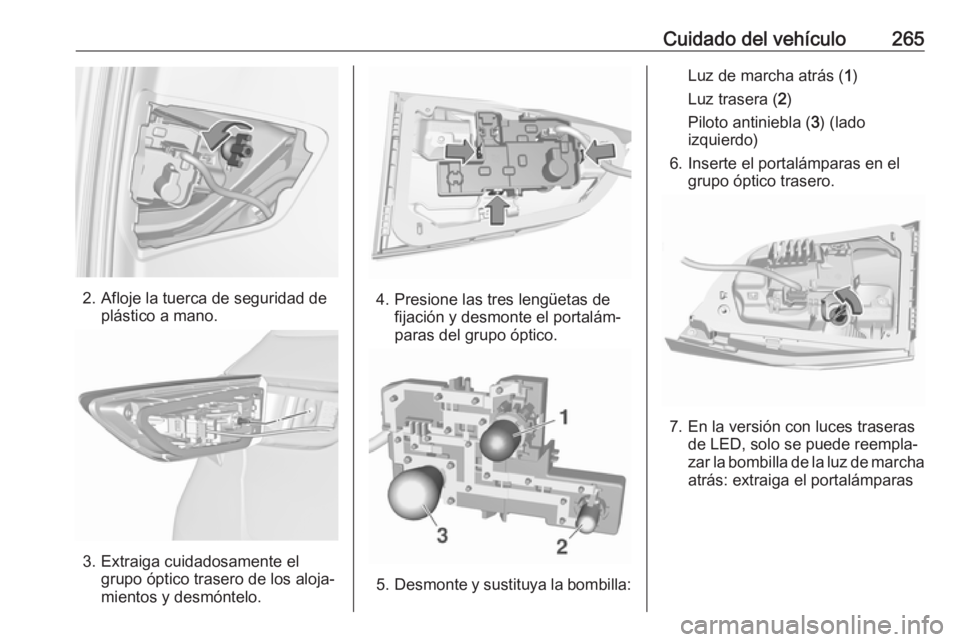

Cuidado del vehículo265
2. Afloje la tuerca de seguridad deplástico a mano.
3. Extraiga cuidadosamente elgrupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Presione las tres lengüetas de fijación y desmonte el portalám‐
paras del grupo óptico.
5. Desmonte y sustituya la bombilla:
Luz de marcha atrás ( 1)
Luz trasera ( 2)
Piloto antiniebla ( 3) (lado
izquierdo)
6. Inserte el portalámparas en el grupo óptico trasero.
7. En la versión con luces traserasde LED, solo se puede reempla‐
zar la bombilla de la luz de marcha
atrás: extraiga el portalámparas

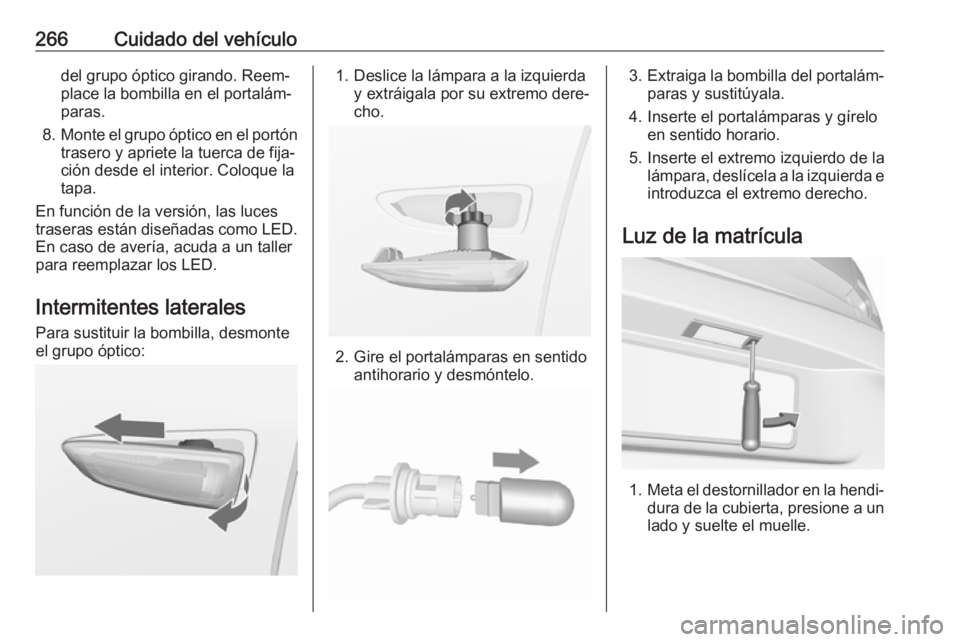

266Cuidado del vehículodel grupo óptico girando. Reem‐
place la bombilla en el portalám‐
paras.
8. Monte el grupo óptico en el portón
trasero y apriete la tuerca de fija‐
ción desde el interior. Coloque la
tapa.
En función de la versión, las luces
traseras están diseñadas como LED.
En caso de avería, acuda a un taller
para reemplazar los LED.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:1. Deslice la lámpara a la izquierda y extráigala por su extremo dere‐
cho.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícela a la izquierda e
introduzca el extremo derecho.
Luz de la matrícula
1. Meta el destornillador en la hendi‐
dura de la cubierta, presione a un lado y suelte el muelle.

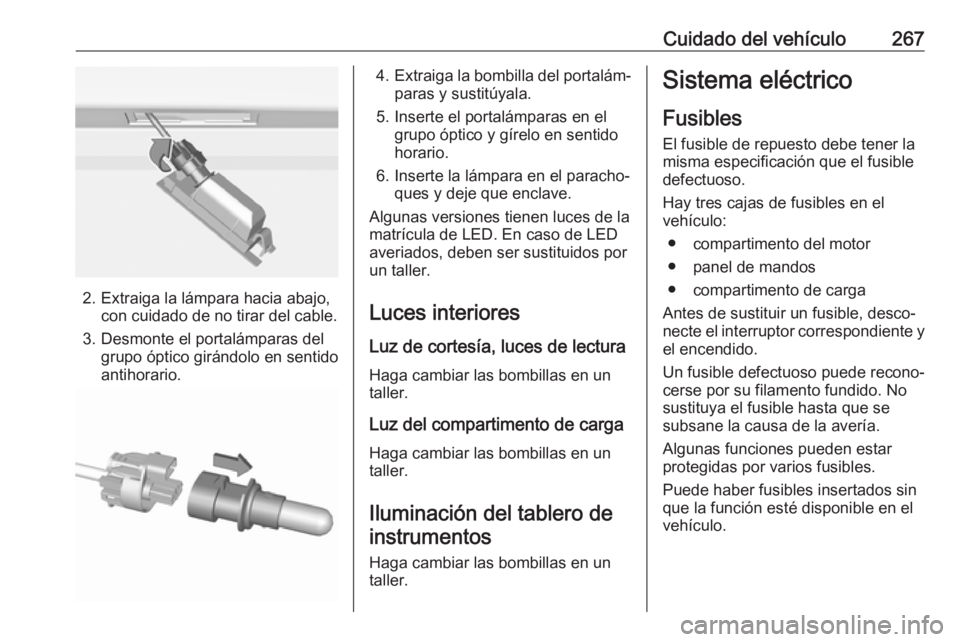

Cuidado del vehículo267
2. Extraiga la lámpara hacia abajo,con cuidado de no tirar del cable.
3. Desmonte el portalámparas del grupo óptico girándolo en sentido
antihorario.
4. Extraiga la bombilla del portalám‐
paras y sustitúyala.
5. Inserte el portalámparas en el grupo óptico y gírelo en sentido
horario.
6. Inserte la lámpara en el paracho‐ ques y deje que enclave.
Algunas versiones tienen luces de la matrícula de LED. En caso de LED
averiados, deben ser sustituidos por
un taller.
Luces interiores
Luz de cortesía, luces de lectura Haga cambiar las bombillas en un
taller.
Luz del compartimento de carga Haga cambiar las bombillas en un
taller.
Iluminación del tablero de
instrumentos
Haga cambiar las bombillas en un
taller.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay tres cajas de fusibles en el
vehículo:
● compartimento del motor
● panel de mandos
● compartimento de carga
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse por su filamento fundido. No sustituya el fusible hasta que se
subsane la causa de la avería.
Algunas funciones pueden estar
protegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.

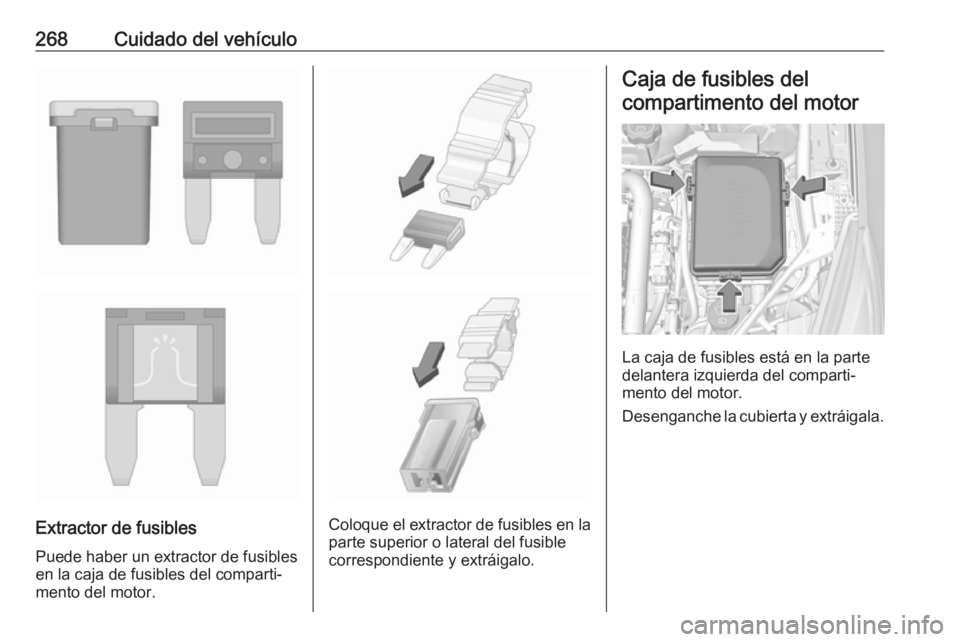

268Cuidado del vehículo
Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.Coloque el extractor de fusibles en la parte superior o lateral del fusible
correspondiente y extráigalo.
Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenganche la cubierta y extráigala.
