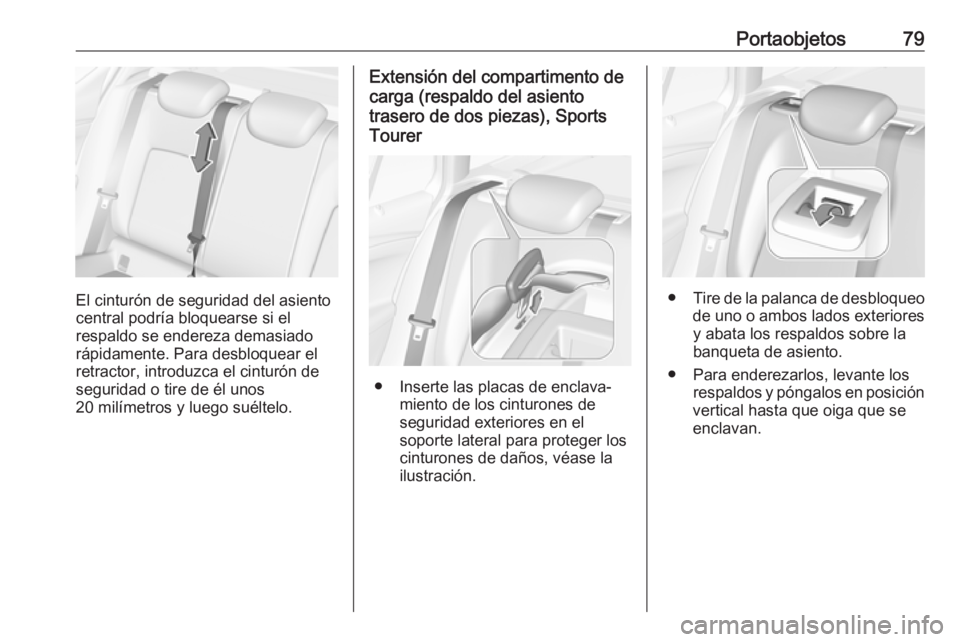

Portaobjetos79
El cinturón de seguridad del asiento
central podría bloquearse si el
respaldo se endereza demasiado
rápidamente. Para desbloquear el
retractor, introduzca el cinturón de
seguridad o tire de él unos
20 milímetros y luego suéltelo.
Extensión del compartimento de
carga (respaldo del asiento
trasero de dos piezas), Sports
Tourer
● Inserte las placas de enclava‐ miento de los cinturones de
seguridad exteriores en el
soporte lateral para proteger los
cinturones de daños, véase la
ilustración.
● Tire de la palanca de desbloqueo
de uno o ambos lados exteriores y abata los respaldos sobre la
banqueta de asiento.
● Para enderezarlos, levante los respaldos y póngalos en posición
vertical hasta que oiga que se
enclavan.

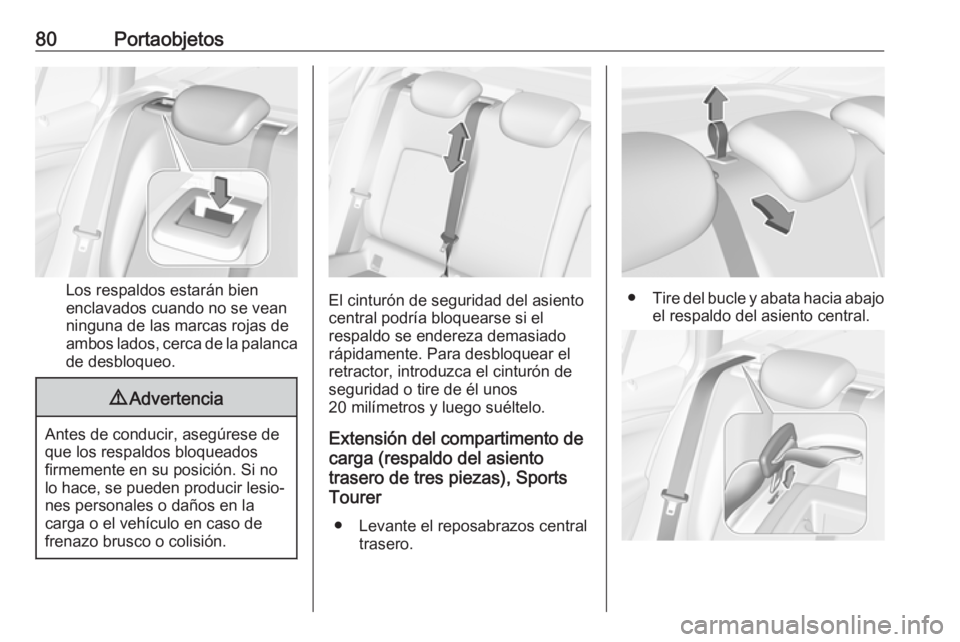

80Portaobjetos
Los respaldos estarán bien
enclavados cuando no se vean
ninguna de las marcas rojas de
ambos lados, cerca de la palanca de desbloqueo.
9 Advertencia
Antes de conducir, asegúrese de
que los respaldos bloqueados
firmemente en su posición. Si no
lo hace, se pueden producir lesio‐ nes personales o daños en la
carga o el vehículo en caso de
frenazo brusco o colisión.
El cinturón de seguridad del asiento
central podría bloquearse si el
respaldo se endereza demasiado
rápidamente. Para desbloquear el
retractor, introduzca el cinturón de
seguridad o tire de él unos
20 milímetros y luego suéltelo.
Extensión del compartimento de
carga (respaldo del asiento
trasero de tres piezas), Sports
Tourer
● Levante el reposabrazos central trasero.●Tire del bucle y abata hacia abajo
el respaldo del asiento central.

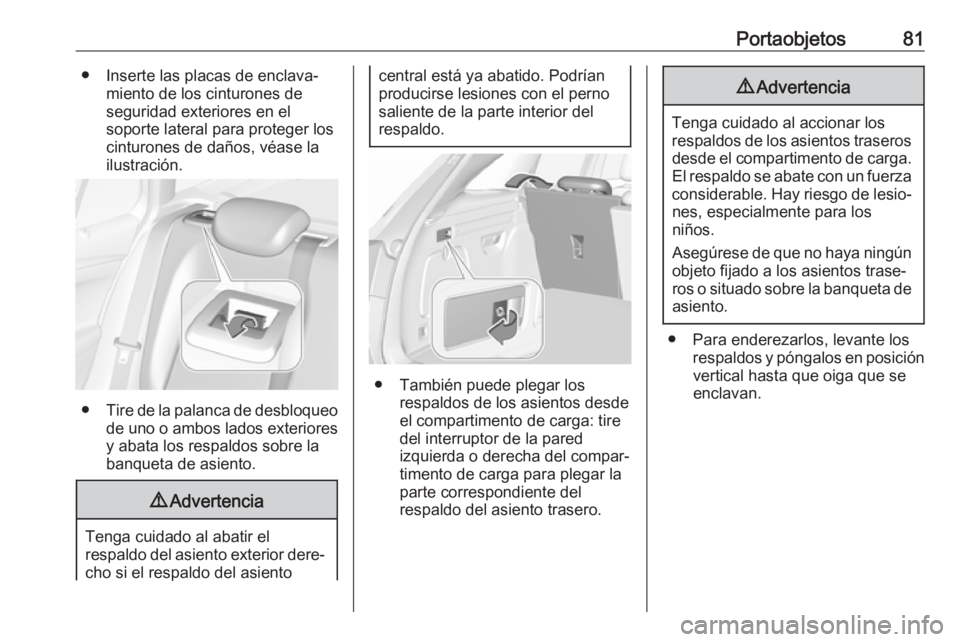

Portaobjetos81● Inserte las placas de enclava‐miento de los cinturones de
seguridad exteriores en el
soporte lateral para proteger los cinturones de daños, véase la
ilustración.
● Tire de la palanca de desbloqueo
de uno o ambos lados exteriores y abata los respaldos sobre la
banqueta de asiento.
9 Advertencia
Tenga cuidado al abatir el
respaldo del asiento exterior dere‐ cho si el respaldo del asiento
central está ya abatido. Podrían
producirse lesiones con el perno
saliente de la parte interior del
respaldo.
● También puede plegar los respaldos de los asientos desde
el compartimento de carga: tire
del interruptor de la pared
izquierda o derecha del compar‐
timento de carga para plegar la
parte correspondiente del
respaldo del asiento trasero.
9 Advertencia
Tenga cuidado al accionar los
respaldos de los asientos traseros desde el compartimento de carga. El respaldo se abate con un fuerza
considerable. Hay riesgo de lesio‐ nes, especialmente para los
niños.
Asegúrese de que no haya ningún
objeto fijado a los asientos trase‐
ros o situado sobre la banqueta de
asiento.
● Para enderezarlos, levante los respaldos y póngalos en posiciónvertical hasta que oiga que se
enclavan.

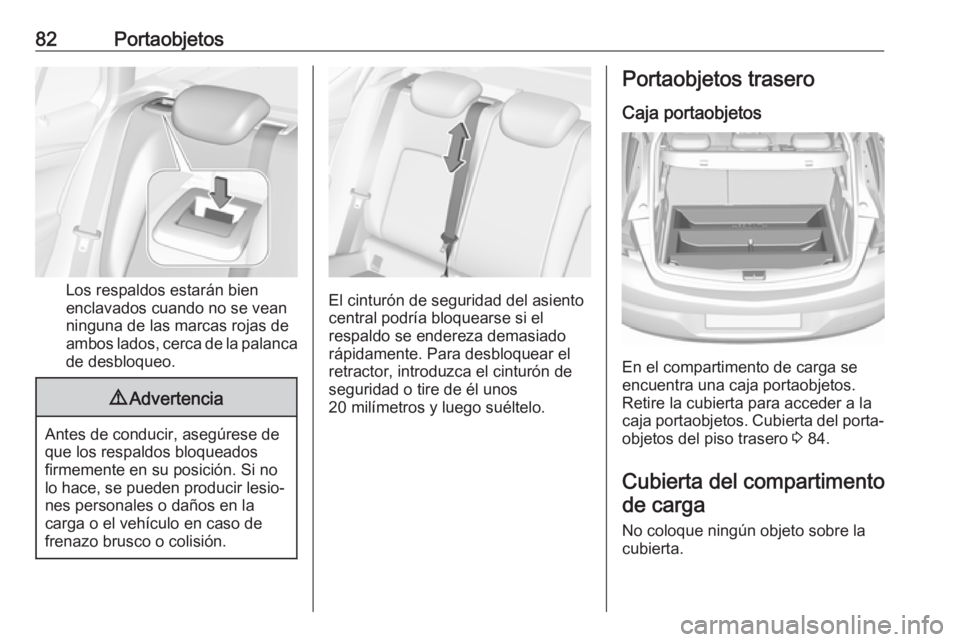

82Portaobjetos
Los respaldos estarán bien
enclavados cuando no se vean
ninguna de las marcas rojas de
ambos lados, cerca de la palanca de desbloqueo.
9 Advertencia
Antes de conducir, asegúrese de
que los respaldos bloqueados
firmemente en su posición. Si no
lo hace, se pueden producir lesio‐ nes personales o daños en la
carga o el vehículo en caso de
frenazo brusco o colisión.
El cinturón de seguridad del asiento
central podría bloquearse si el
respaldo se endereza demasiado
rápidamente. Para desbloquear el
retractor, introduzca el cinturón de
seguridad o tire de él unos
20 milímetros y luego suéltelo.
Portaobjetos trasero
Caja portaobjetos
En el compartimento de carga se
encuentra una caja portaobjetos. Retire la cubierta para acceder a la
caja portaobjetos. Cubierta del porta‐
objetos del piso trasero 3 84.
Cubierta del compartimento de carga
No coloque ningún objeto sobre la
cubierta.

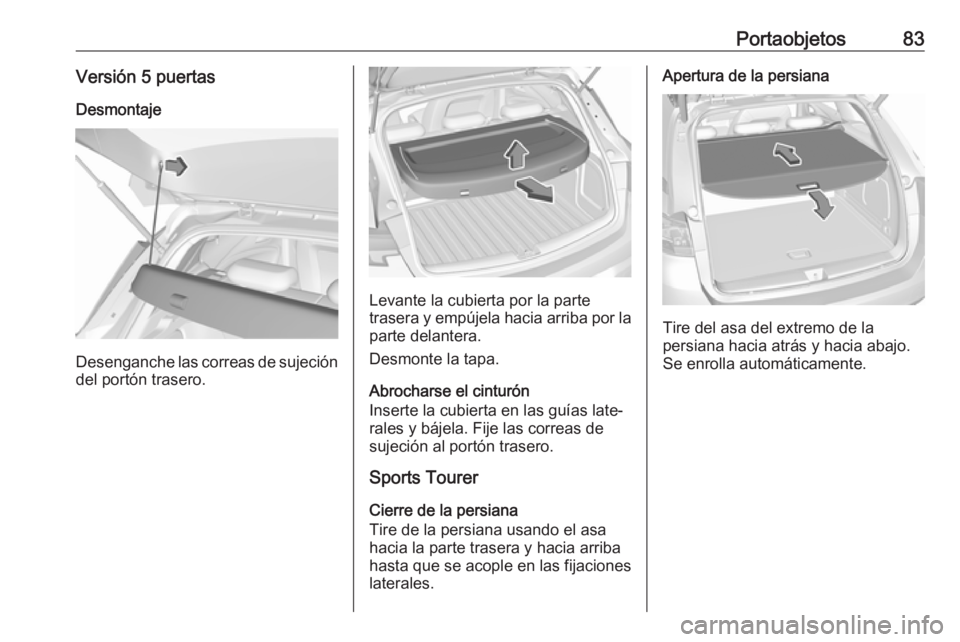

Portaobjetos83Versión 5 puertasDesmontaje
Desenganche las correas de sujecióndel portón trasero.
Levante la cubierta por la parte
trasera y empújela hacia arriba por la
parte delantera.
Desmonte la tapa.
Abrocharse el cinturón
Inserte la cubierta en las guías late‐
rales y bájela. Fije las correas de
sujeción al portón trasero.
Sports Tourer
Cierre de la persiana
Tire de la persiana usando el asa
hacia la parte trasera y hacia arriba hasta que se acople en las fijaciones
laterales.
Apertura de la persiana
Tire del asa del extremo de la
persiana hacia atrás y hacia abajo.
Se enrolla automáticamente.

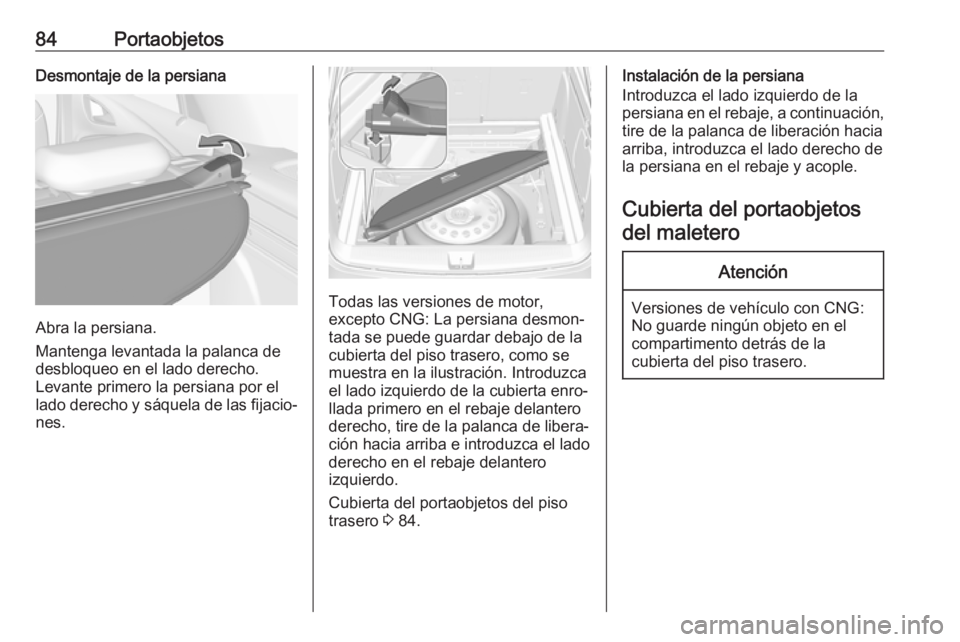

84PortaobjetosDesmontaje de la persiana
Abra la persiana.
Mantenga levantada la palanca de
desbloqueo en el lado derecho.
Levante primero la persiana por el lado derecho y sáquela de las fijacio‐ nes.
Todas las versiones de motor,
excepto CNG: La persiana desmon‐
tada se puede guardar debajo de la
cubierta del piso trasero, como se
muestra en la ilustración. Introduzca
el lado izquierdo de la cubierta enro‐
llada primero en el rebaje delantero
derecho, tire de la palanca de libera‐
ción hacia arriba e introduzca el lado
derecho en el rebaje delantero
izquierdo.
Cubierta del portaobjetos del piso
trasero 3 84.
Instalación de la persiana
Introduzca el lado izquierdo de la
persiana en el rebaje, a continuación,
tire de la palanca de liberación hacia arriba, introduzca el lado derecho dela persiana en el rebaje y acople.
Cubierta del portaobjetosdel maleteroAtención
Versiones de vehículo con CNG:
No guarde ningún objeto en el
compartimento detrás de la
cubierta del piso trasero.

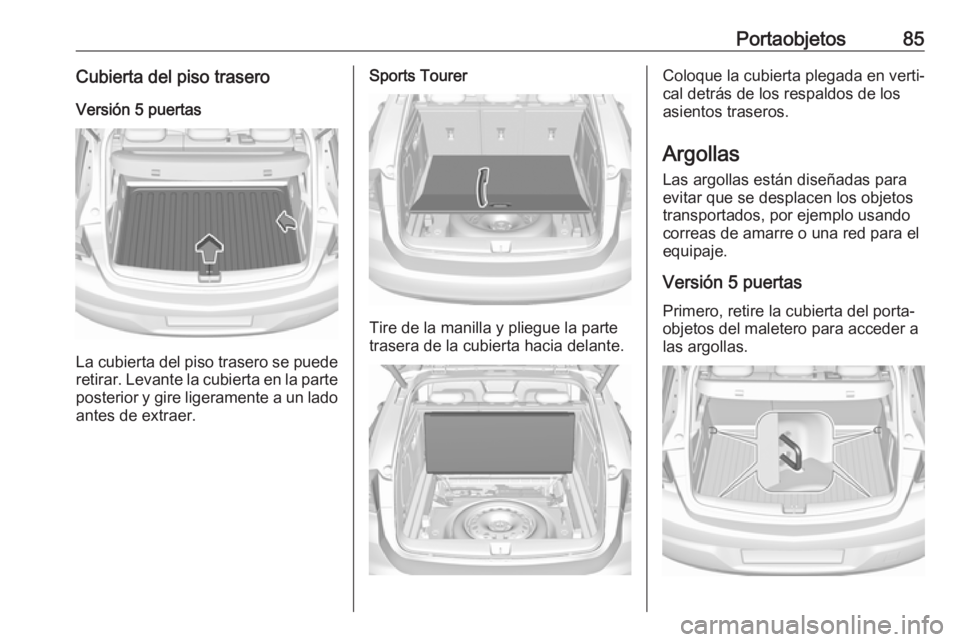

Portaobjetos85Cubierta del piso traseroVersión 5 puertas
La cubierta del piso trasero se puede
retirar. Levante la cubierta en la parte posterior y gire ligeramente a un lado
antes de extraer.
Sports Tourer
Tire de la manilla y pliegue la parte
trasera de la cubierta hacia delante.
Coloque la cubierta plegada en verti‐
cal detrás de los respaldos de los
asientos traseros.
Argollas
Las argollas están diseñadas para evitar que se desplacen los objetos
transportados, por ejemplo usando
correas de amarre o una red para el
equipaje.
Versión 5 puertas
Primero, retire la cubierta del porta‐
objetos del maletero para acceder a
las argollas.

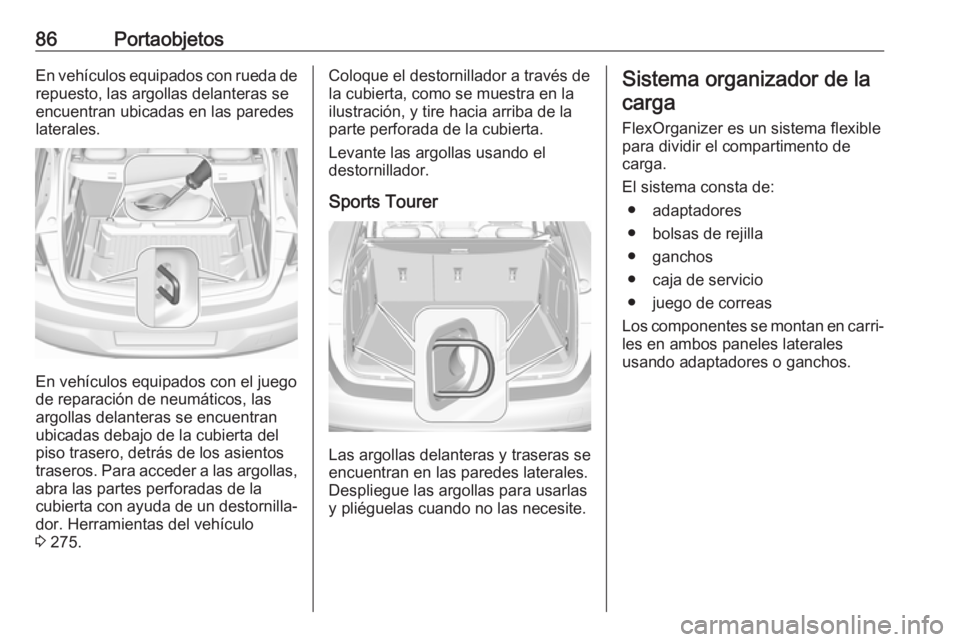

86PortaobjetosEn vehículos equipados con rueda derepuesto, las argollas delanteras se
encuentran ubicadas en las paredes
laterales.
En vehículos equipados con el juego
de reparación de neumáticos, las
argollas delanteras se encuentran
ubicadas debajo de la cubierta del
piso trasero, detrás de los asientos
traseros. Para acceder a las argollas, abra las partes perforadas de la
cubierta con ayuda de un destornilla‐
dor. Herramientas del vehículo
3 275.
Coloque el destornillador a través de
la cubierta, como se muestra en la
ilustración, y tire hacia arriba de la
parte perforada de la cubierta.
Levante las argollas usando el
destornillador.
Sports Tourer
Las argollas delanteras y traseras se
encuentran en las paredes laterales.
Despliegue las argollas para usarlas
y pliéguelas cuando no las necesite.
Sistema organizador de la
carga
FlexOrganizer es un sistema flexible
para dividir el compartimento de
carga.
El sistema consta de: ● adaptadores
● bolsas de rejilla
● ganchos
● caja de servicio
● juego de correas
Los componentes se montan en carri‐ les en ambos paneles laterales
usando adaptadores o ganchos.

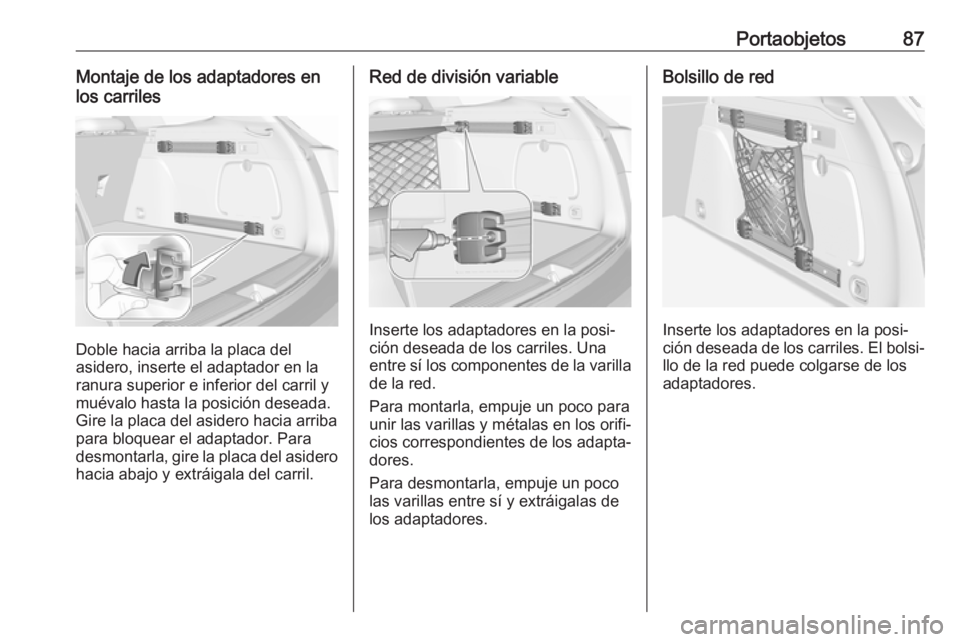

Portaobjetos87Montaje de los adaptadores en
los carriles
Doble hacia arriba la placa del
asidero, inserte el adaptador en la
ranura superior e inferior del carril y
muévalo hasta la posición deseada.
Gire la placa del asidero hacia arriba
para bloquear el adaptador. Para
desmontarla, gire la placa del asidero hacia abajo y extráigala del carril.
Red de división variable
Inserte los adaptadores en la posi‐
ción deseada de los carriles. Una
entre sí los componentes de la varilla de la red.
Para montarla, empuje un poco para
unir las varillas y métalas en los orifi‐
cios correspondientes de los adapta‐
dores.
Para desmontarla, empuje un poco
las varillas entre sí y extráigalas de
los adaptadores.
Bolsillo de red
Inserte los adaptadores en la posi‐
ción deseada de los carriles. El bolsi‐
llo de la red puede colgarse de los adaptadores.

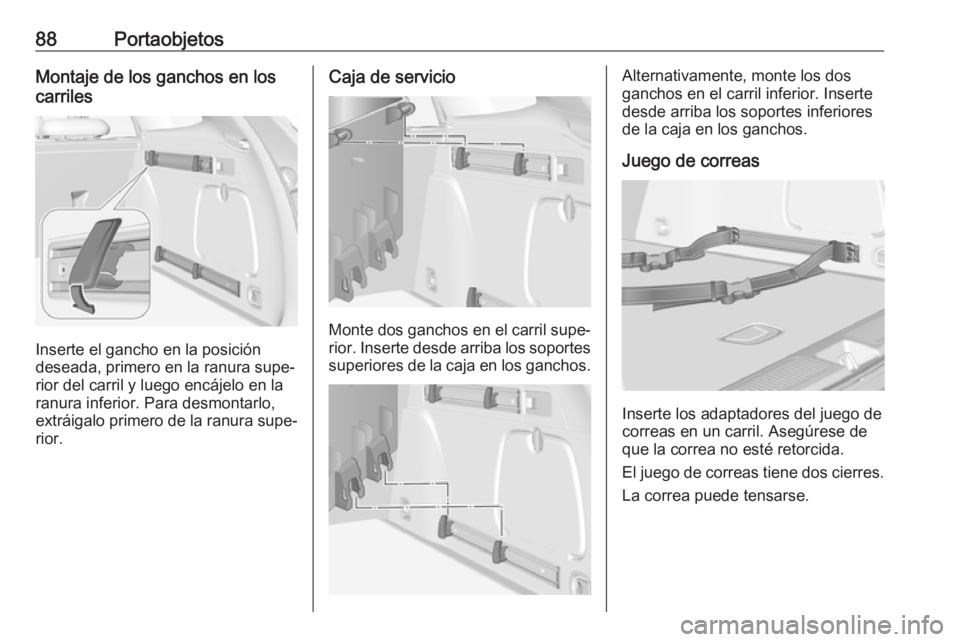

88PortaobjetosMontaje de los ganchos en los
carriles
Inserte el gancho en la posición
deseada, primero en la ranura supe‐
rior del carril y luego encájelo en la
ranura inferior. Para desmontarlo,
extráigalo primero de la ranura supe‐ rior.
Caja de servicio
Monte dos ganchos en el carril supe‐
rior. Inserte desde arriba los soportes superiores de la caja en los ganchos.
Alternativamente, monte los dos
ganchos en el carril inferior. Inserte
desde arriba los soportes inferiores
de la caja en los ganchos.
Juego de correas
Inserte los adaptadores del juego de
correas en un carril. Asegúrese de
que la correa no esté retorcida.
El juego de correas tiene dos cierres. La correa puede tensarse.
