OPEL ASTRA K 2018 Manuale di uso e manutenzione (in Italian)

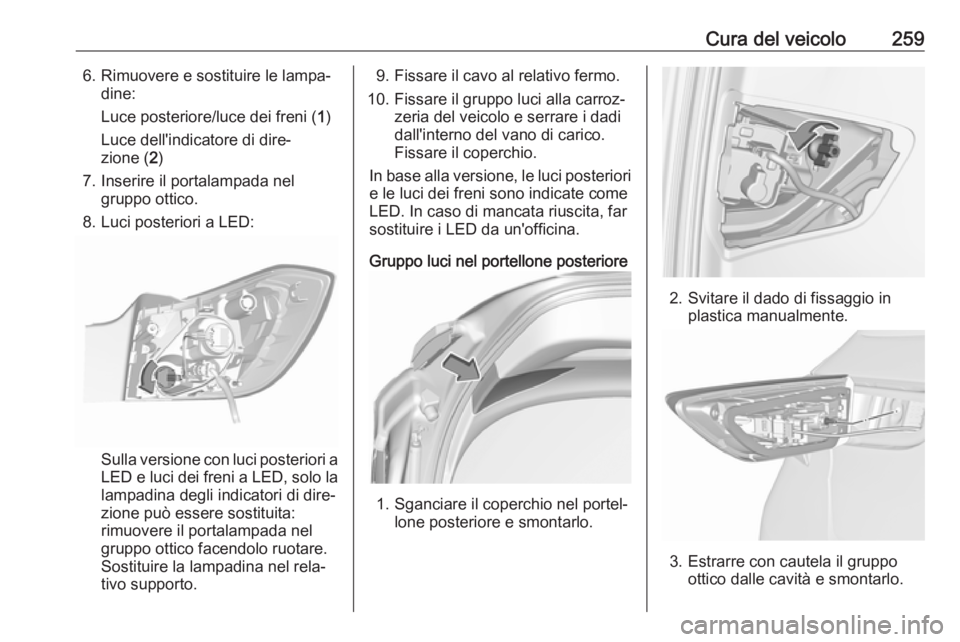

Cura del veicolo2596. Rimuovere e sostituire le lampa‐dine:
Luce posteriore/luce dei freni ( 1)
Luce dell'indicatore di dire‐ zione ( 2)
7. Inserire il portalampada nel gruppo ottico.
8. Luci posteriori a LED:
Sulla versione con luci posteriori a
LED e luci dei freni a LED, solo la
lampadina degli indicatori di dire‐ zione può essere sostituita:
rimuovere il portalampada nel
gruppo ottico facendolo ruotare.
Sostituire la lampadina nel rela‐
tivo supporto.
9. Fissare il cavo al relativo fermo.
10. Fissare il gruppo luci alla carroz‐ zeria del veicolo e serrare i dadi
dall'interno del vano di carico.
Fissare il coperchio.
In base alla versione, le luci posteriori
e le luci dei freni sono indicate come
LED. In caso di mancata riuscita, far
sostituire i LED da un'officina.
Gruppo luci nel portellone posteriore
1. Sganciare il coperchio nel portel‐ lone posteriore e smontarlo.
2. Svitare il dado di fissaggio inplastica manualmente.
3. Estrarre con cautela il gruppo ottico dalle cavità e smontarlo.

260Cura del veicolo
4. Premere le tre linguette di fissag‐gio e rimuovere il portalampada
dal gruppo ottico.
5. Rimuovere e sostituire la lampa‐ dina:
Luce di retromarcia ( 1)
Luce posteriore ( 2)
Retronebbia ( 3) (lato sinistro)
6. Inserire il portalampada nel gruppo ottico posteriore.
7.Sulla versione con luci posteriori a
LED, solo la lampadina della
retromarcia può essere sostituita:
rimuovere il portalampada nel
gruppo ottico facendolo ruotare.
Sostituire la lampadina nel rela‐
tivo supporto.
8. Montare il gruppo ottico sul portel‐
lone e serrare il dado di fissaggio
dall'interno. Fissare il coperchio.
In base alla versione, le luci posteriori
sono indicate come LED. In caso di
mancata riuscita, far sostituire i LED
da un'officina.
Indicatori di direzionelaterali
Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Far scorrere la lampada a sinistra
e rimuovere l'estremità destra.

Cura del veicolo261

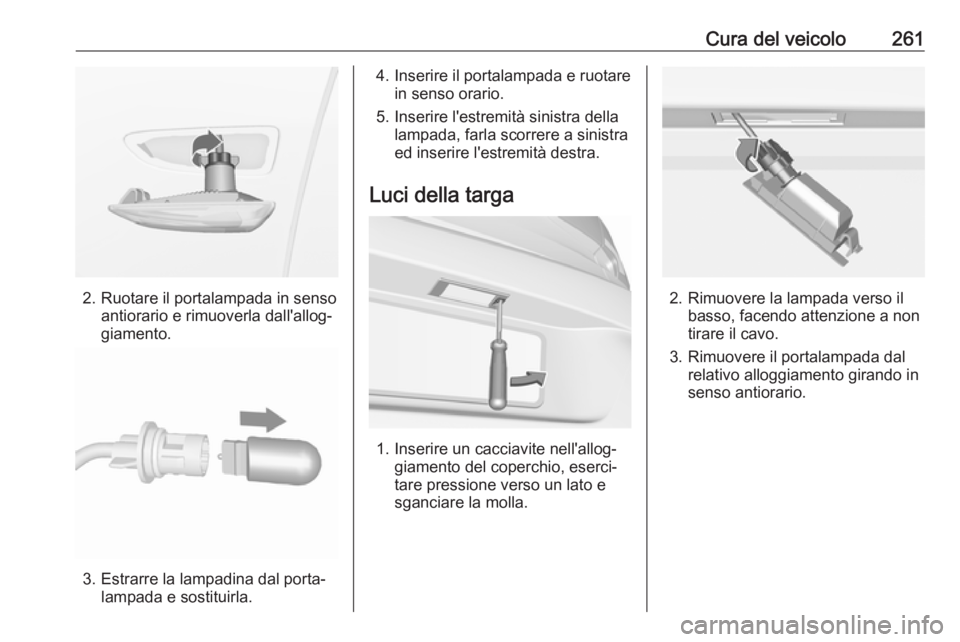

2. Ruotare il portalampada in sensoantiorario e rimuoverla dall'allog‐
giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.
4. Inserire il portalampada e ruotarein senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.
2. Rimuovere la lampada verso il basso, facendo attenzione a non
tirare il cavo.
3. Rimuovere il portalampada dal relativo alloggiamento girando in
senso antiorario.

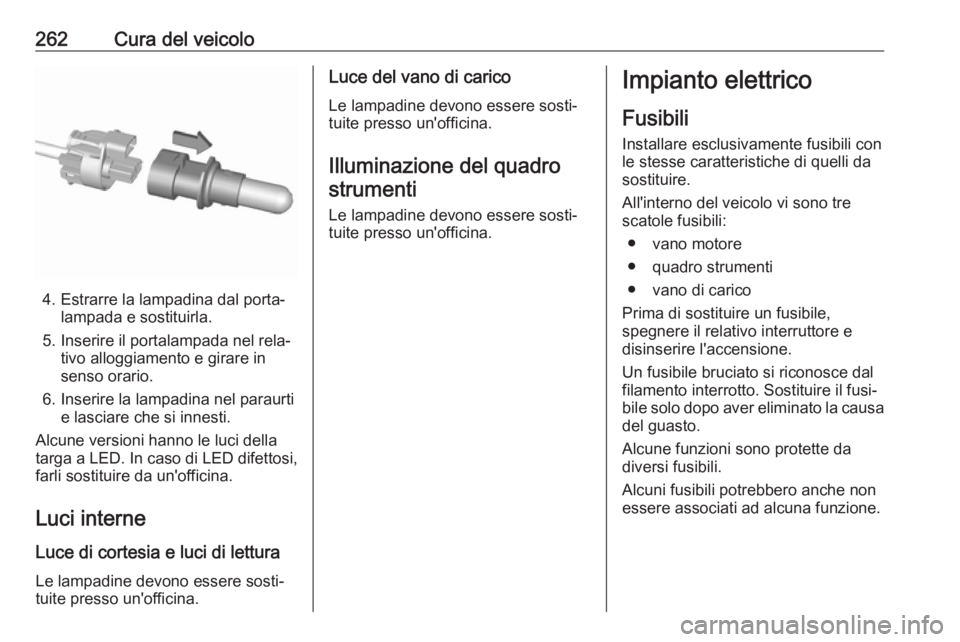

262Cura del veicolo
4. Estrarre la lampadina dal porta‐lampada e sostituirla.
5. Inserire il portalampada nel rela‐ tivo alloggiamento e girare in
senso orario.
6. Inserire la lampadina nel paraurti e lasciare che si innesti.
Alcune versioni hanno le luci della
targa a LED. In caso di LED difettosi, farli sostituire da un'officina.
Luci interne Luce di cortesia e luci di lettura
Le lampadine devono essere sosti‐
tuite presso un'officina.
Luce del vano di carico
Le lampadine devono essere sosti‐tuite presso un'officina.
Illuminazione del quadro strumenti
Le lampadine devono essere sosti‐ tuite presso un'officina.Impianto elettrico
Fusibili Installare esclusivamente fusibili conle stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono tre
scatole fusibili:
● vano motore
● quadro strumenti
● vano di carico
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Un fusibile bruciato si riconosce dal filamento interrotto. Sostituire il fusi‐
bile solo dopo aver eliminato la causa
del guasto.
Alcune funzioni sono protette da
diversi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.

Cura del veicolo263

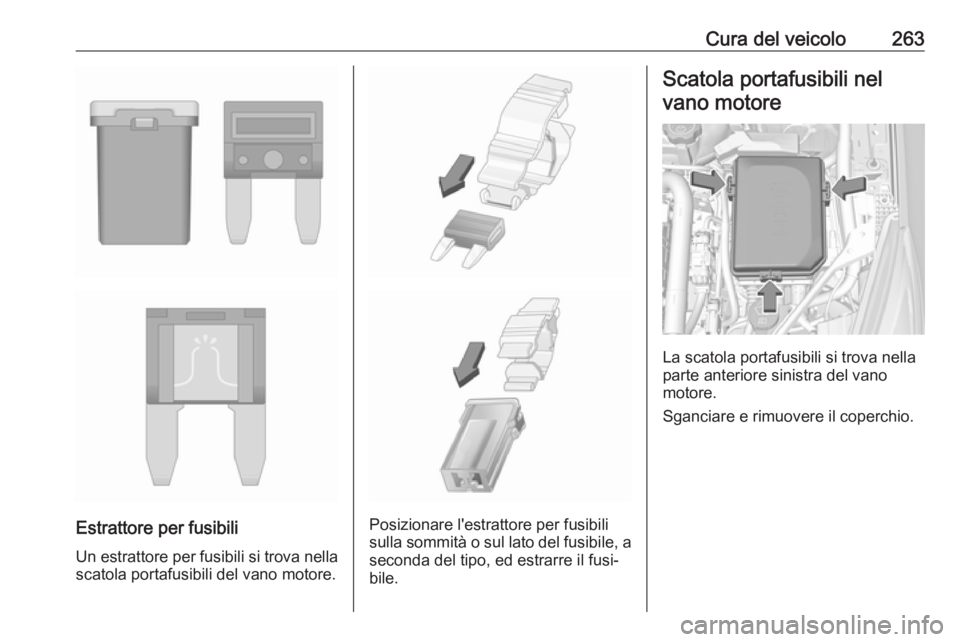

Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Sganciare e rimuovere il coperchio.

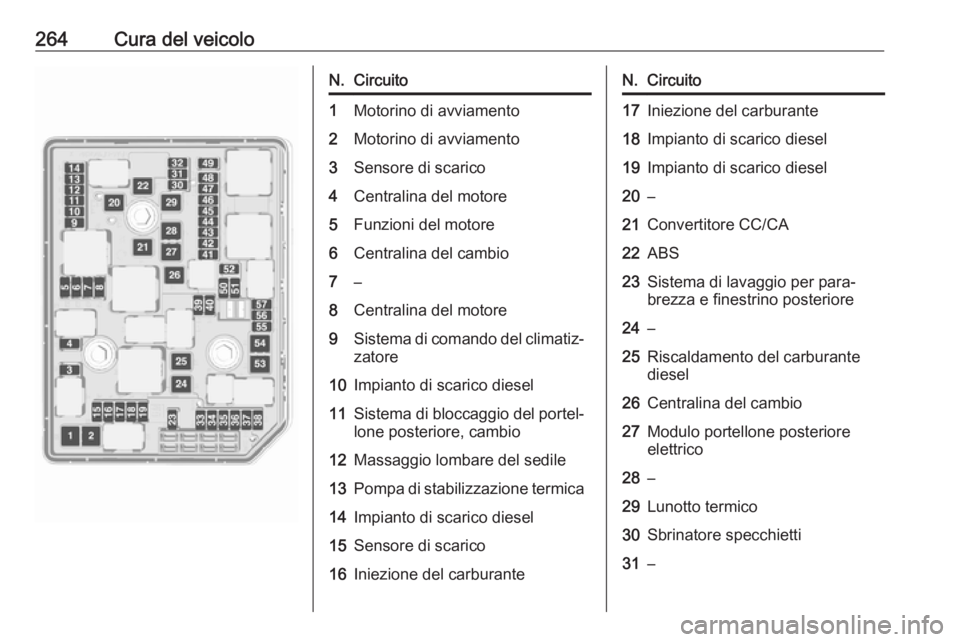

264Cura del veicoloN.Circuito1Motorino di avviamento2Motorino di avviamento3Sensore di scarico4Centralina del motore5Funzioni del motore6Centralina del cambio7–8Centralina del motore9Sistema di comando del climatiz‐zatore10Impianto di scarico diesel11Sistema di bloccaggio del portel‐
lone posteriore, cambio12Massaggio lombare del sedile13Pompa di stabilizzazione termica14Impianto di scarico diesel15Sensore di scarico16Iniezione del carburanteN.Circuito17Iniezione del carburante18Impianto di scarico diesel19Impianto di scarico diesel20–21Convertitore CC/CA22ABS23Sistema di lavaggio per para‐
brezza e finestrino posteriore24–25Riscaldamento del carburante
diesel26Centralina del cambio27Modulo portellone posteriore
elettrico28–29Lunotto termico30Sbrinatore specchietti31–

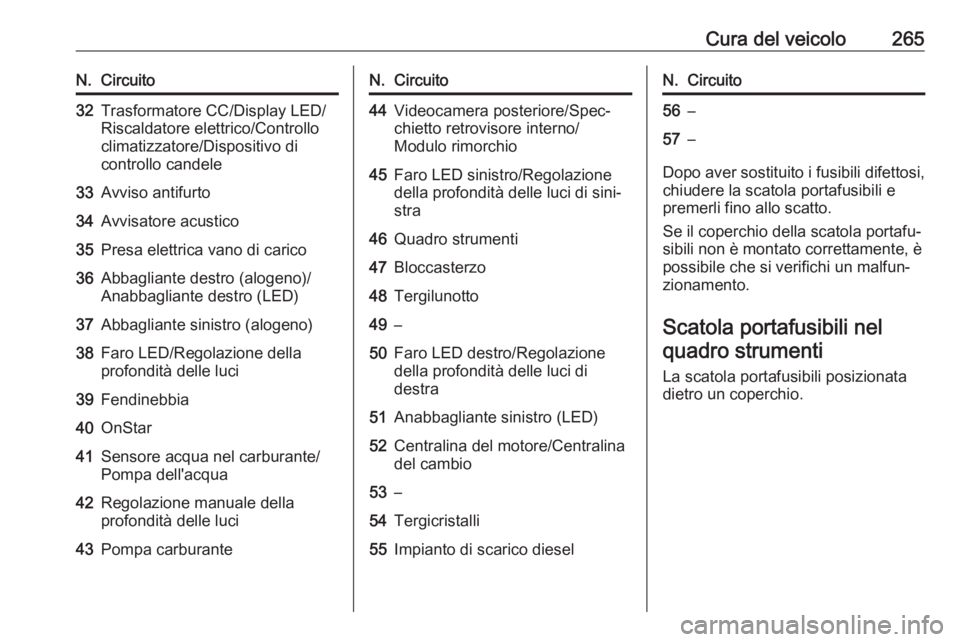

Cura del veicolo265N.Circuito32Trasformatore CC/Display LED/
Riscaldatore elettrico/Controllo
climatizzatore/Dispositivo di
controllo candele33Avviso antifurto34Avvisatore acustico35Presa elettrica vano di carico36Abbagliante destro (alogeno)/
Anabbagliante destro (LED)37Abbagliante sinistro (alogeno)38Faro LED/Regolazione della
profondità delle luci39Fendinebbia40OnStar41Sensore acqua nel carburante/
Pompa dell'acqua42Regolazione manuale della
profondità delle luci43Pompa carburanteN.Circuito44Videocamera posteriore/Spec‐
chietto retrovisore interno/
Modulo rimorchio45Faro LED sinistro/Regolazione
della profondità delle luci di sini‐
stra46Quadro strumenti47Bloccasterzo48Tergilunotto49–50Faro LED destro/Regolazione
della profondità delle luci di
destra51Anabbagliante sinistro (LED)52Centralina del motore/Centralina
del cambio53–54Tergicristalli55Impianto di scarico dieselN.Circuito56–57–
Dopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e
premerli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichi un malfun‐
zionamento.
Scatola portafusibili nel quadro strumenti
La scatola portafusibili posizionata
dietro un coperchio.

266Cura del veicolo

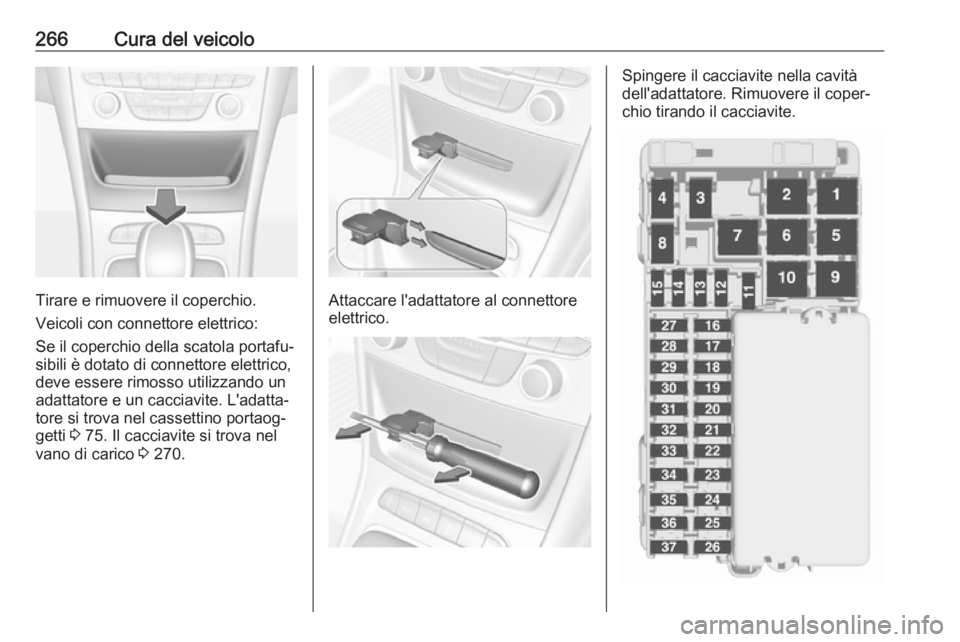

Tirare e rimuovere il coperchio.
Veicoli con connettore elettrico:
Se il coperchio della scatola portafu‐
sibili è dotato di connettore elettrico,
deve essere rimosso utilizzando un
adattatore e un cacciavite. L'adatta‐
tore si trova nel cassettino portaog‐
getti 3 75. Il cacciavite si trova nel
vano di carico 3 270.Attaccare l'adattatore al connettore
elettrico.
Spingere il cacciavite nella cavità
dell'adattatore. Rimuovere il coper‐ chio tirando il cacciavite.

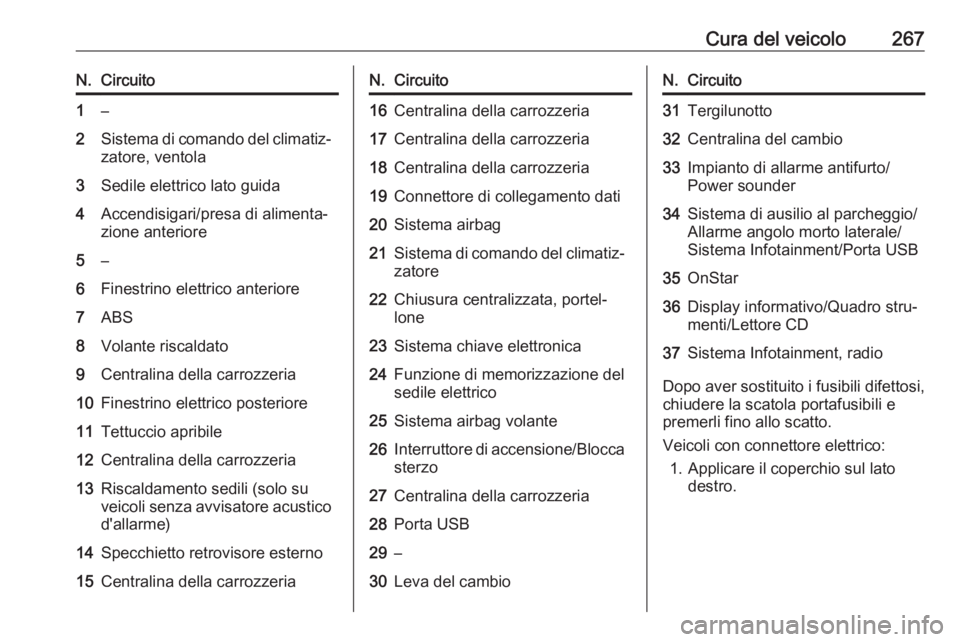

Cura del veicolo267N.Circuito1–2Sistema di comando del climatiz‐
zatore, ventola3Sedile elettrico lato guida4Accendisigari/presa di alimenta‐
zione anteriore5–6Finestrino elettrico anteriore7ABS8Volante riscaldato9Centralina della carrozzeria10Finestrino elettrico posteriore11Tettuccio apribile12Centralina della carrozzeria13Riscaldamento sedili (solo su
veicoli senza avvisatore acustico d'allarme)14Specchietto retrovisore esterno15Centralina della carrozzeriaN.Circuito16Centralina della carrozzeria17Centralina della carrozzeria18Centralina della carrozzeria19Connettore di collegamento dati20Sistema airbag21Sistema di comando del climatiz‐zatore22Chiusura centralizzata, portel‐
lone23Sistema chiave elettronica24Funzione di memorizzazione del sedile elettrico25Sistema airbag volante26Interruttore di accensione/Blocca sterzo27Centralina della carrozzeria28Porta USB29–30Leva del cambioN.Circuito31Tergilunotto32Centralina del cambio33Impianto di allarme antifurto/
Power sounder34Sistema di ausilio al parcheggio/
Allarme angolo morto laterale/
Sistema Infotainment/Porta USB35OnStar36Display informativo/Quadro stru‐
menti/Lettore CD37Sistema Infotainment, radio
Dopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e
premerli fino allo scatto.
Veicoli con connettore elettrico: 1. Applicare il coperchio sul lato destro.

268Cura del veicolo

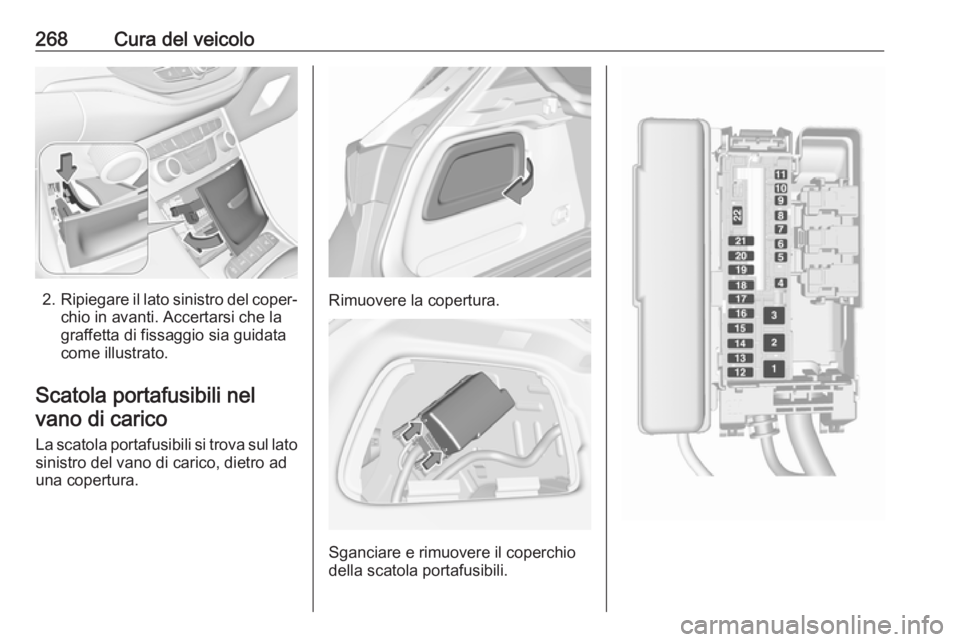

2.Ripiegare il lato sinistro del coper‐
chio in avanti. Accertarsi che la
graffetta di fissaggio sia guidata
come illustrato.
Scatola portafusibili nel vano di carico
La scatola portafusibili si trova sul latosinistro del vano di carico, dietro ad
una copertura.Rimuovere la copertura.
Sganciare e rimuovere il coperchio
della scatola portafusibili.
