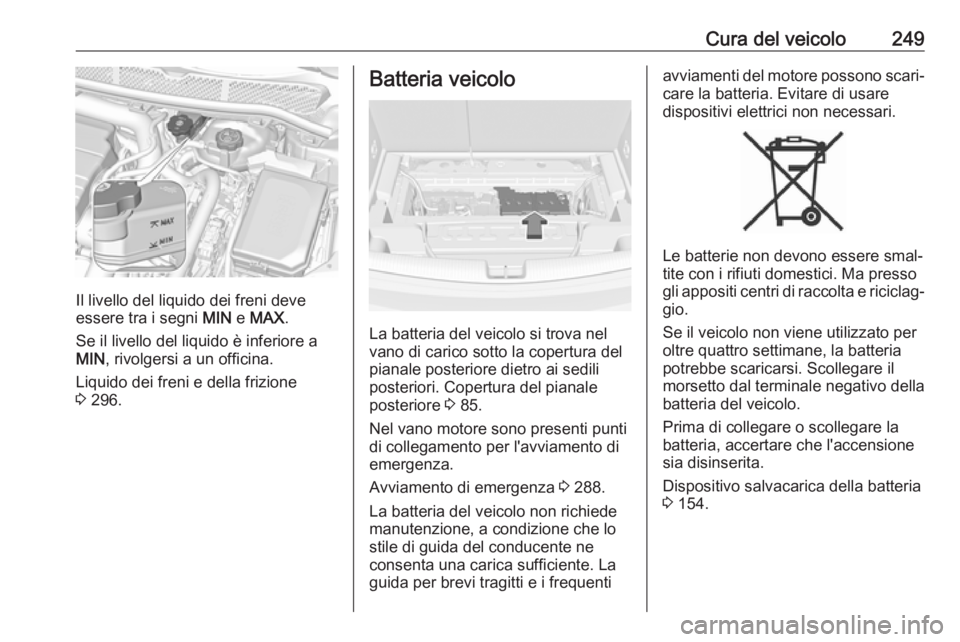

Cura del veicolo249
Il livello del liquido dei freni deve
essere tra i segni MIN e MAX .
Se il livello del liquido è inferiore a
MIN , rivolgersi a un officina.
Liquido dei freni e della frizione
3 296.
Batteria veicolo
La batteria del veicolo si trova nel
vano di carico sotto la copertura del
pianale posteriore dietro ai sedili
posteriori. Copertura del pianale
posteriore 3 85.
Nel vano motore sono presenti punti
di collegamento per l'avviamento di
emergenza.
Avviamento di emergenza 3 288.
La batteria del veicolo non richiede
manutenzione, a condizione che lo
stile di guida del conducente ne
consenta una carica sufficiente. La
guida per brevi tragitti e i frequenti
avviamenti del motore possono scari‐
care la batteria. Evitare di usare
dispositivi elettrici non necessari.
Le batterie non devono essere smal‐
tite con i rifiuti domestici. Ma presso gli appositi centri di raccolta e riciclag‐
gio.
Se il veicolo non viene utilizzato per
oltre quattro settimane, la batteria
potrebbe scaricarsi. Scollegare il
morsetto dal terminale negativo della
batteria del veicolo.
Prima di collegare o scollegare la
batteria, accertare che l'accensione
sia disinserita.
Dispositivo salvacarica della batteria
3 154.

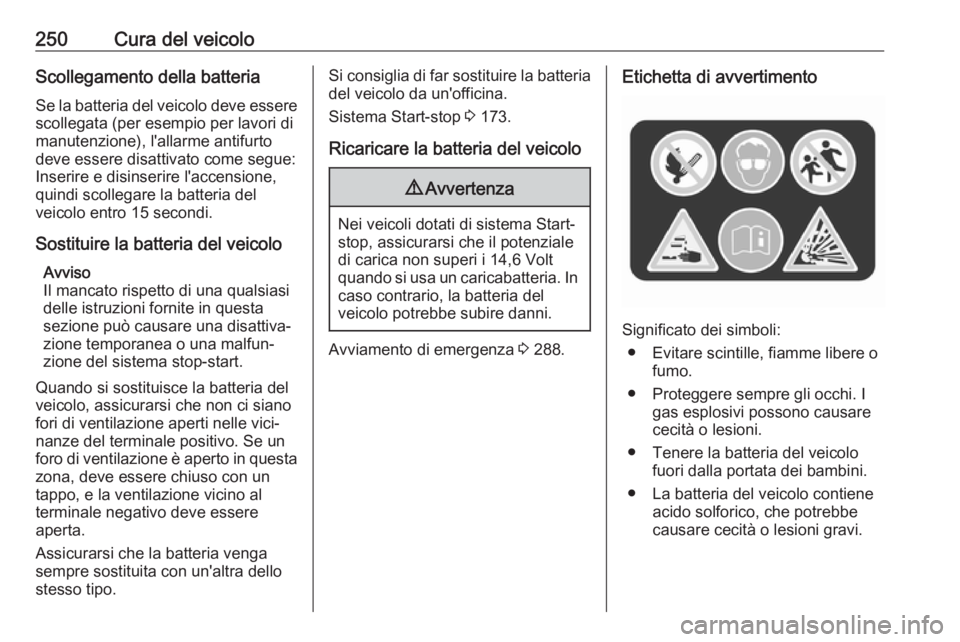

250Cura del veicoloScollegamento della batteria
Se la batteria del veicolo deve essere
scollegata (per esempio per lavori di manutenzione), l'allarme antifurto
deve essere disattivato come segue: Inserire e disinserire l'accensione,
quindi scollegare la batteria del
veicolo entro 15 secondi.
Sostituire la batteria del veicolo Avviso
Il mancato rispetto di una qualsiasi
delle istruzioni fornite in questa
sezione può causare una disattiva‐
zione temporanea o una malfun‐
zione del sistema stop-start.
Quando si sostituisce la batteria del
veicolo, assicurarsi che non ci siano
fori di ventilazione aperti nelle vici‐
nanze del terminale positivo. Se un
foro di ventilazione è aperto in questa
zona, deve essere chiuso con un
tappo, e la ventilazione vicino al
terminale negativo deve essere
aperta.
Assicurarsi che la batteria venga
sempre sostituita con un'altra dello
stesso tipo.Si consiglia di far sostituire la batteria del veicolo da un'officina.
Sistema Start-stop 3 173.
Ricaricare la batteria del veicolo9 Avvertenza
Nei veicoli dotati di sistema Start-
stop, assicurarsi che il potenziale
di carica non superi i 14,6 Volt
quando si usa un caricabatteria. In caso contrario, la batteria del
veicolo potrebbe subire danni.
Avviamento di emergenza 3 288.
Etichetta di avvertimento
Significato dei simboli:
● Evitare scintille, fiamme libere o fumo.
● Proteggere sempre gli occhi. I gas esplosivi possono causare
cecità o lesioni.
● Tenere la batteria del veicolo fuori dalla portata dei bambini.
● La batteria del veicolo contiene acido solforico, che potrebbe
causare cecità o lesioni gravi.

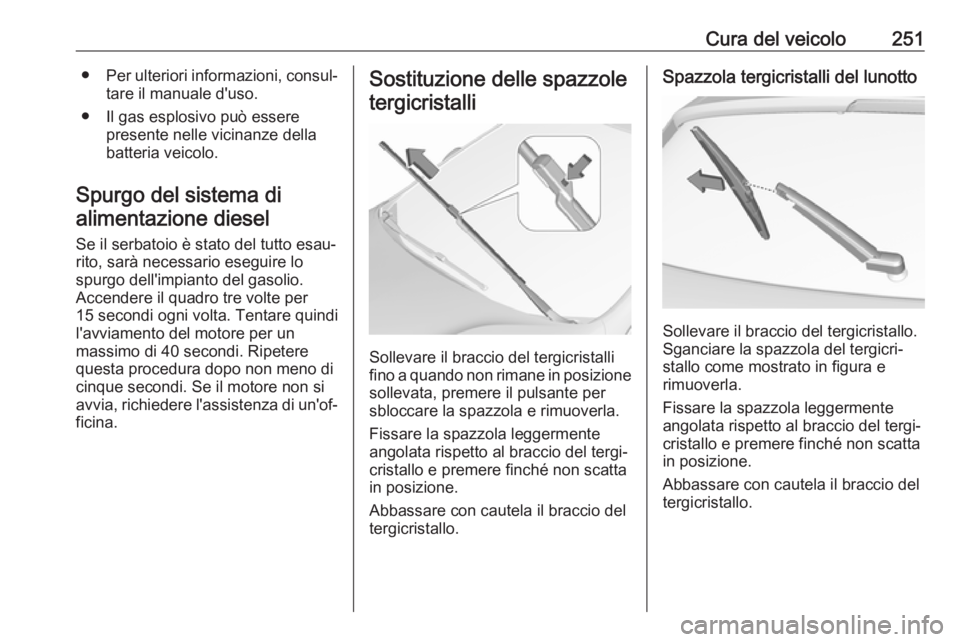

Cura del veicolo251●Per ulteriori informazioni, consul‐
tare il manuale d'uso.
● Il gas esplosivo può essere presente nelle vicinanze della
batteria veicolo.
Spurgo del sistema di
alimentazione diesel
Se il serbatoio è stato del tutto esau‐
rito, sarà necessario eseguire lo
spurgo dell'impianto del gasolio.
Accendere il quadro tre volte per 15 secondi ogni volta. Tentare quindi
l'avviamento del motore per un
massimo di 40 secondi. Ripetere
questa procedura dopo non meno di
cinque secondi. Se il motore non si
avvia, richiedere l'assistenza di un'of‐
ficina.Sostituzione delle spazzole
tergicristalli
Sollevare il braccio del tergicristalli
fino a quando non rimane in posizione sollevata, premere il pulsante per
sbloccare la spazzola e rimuoverla.
Fissare la spazzola leggermente
angolata rispetto al braccio del tergi‐
cristallo e premere finché non scatta
in posizione.
Abbassare con cautela il braccio del
tergicristallo.
Spazzola tergicristalli del lunotto
Sollevare il braccio del tergicristallo.
Sganciare la spazzola del tergicri‐
stallo come mostrato in figura e
rimuoverla.
Fissare la spazzola leggermente
angolata rispetto al braccio del tergi‐
cristallo e premere finché non scatta
in posizione.
Abbassare con cautela il braccio del
tergicristallo.

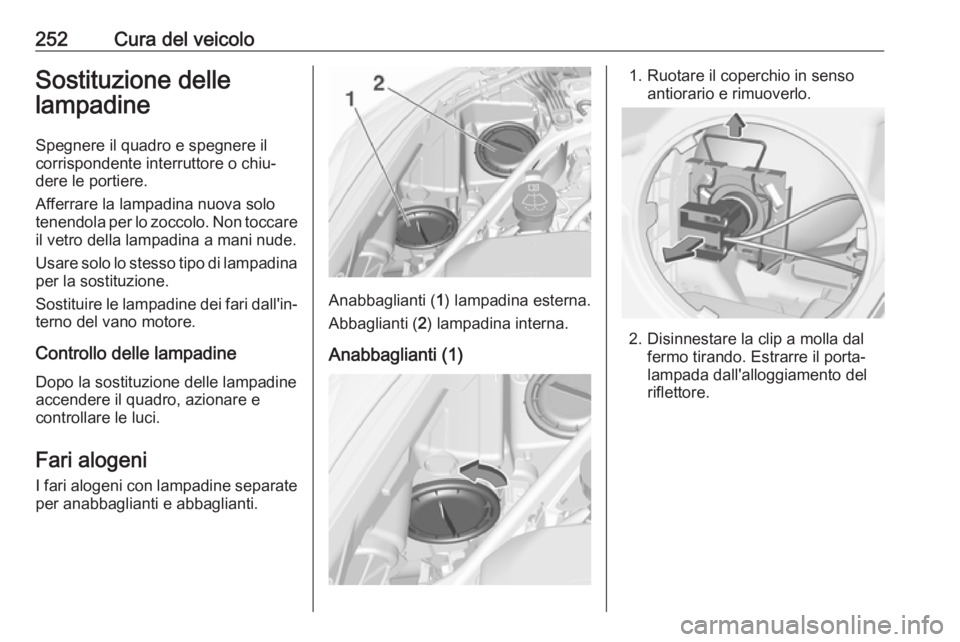

252Cura del veicoloSostituzione delle
lampadine
Spegnere il quadro e spegnere il
corrispondente interruttore o chiu‐
dere le portiere.
Afferrare la lampadina nuova solo tenendola per lo zoccolo. Non toccare
il vetro della lampadina a mani nude.
Usare solo lo stesso tipo di lampadina
per la sostituzione.
Sostituire le lampadine dei fari dall'in‐ terno del vano motore.
Controllo delle lampadine Dopo la sostituzione delle lampadine
accendere il quadro, azionare e
controllare le luci.
Fari alogeni I fari alogeni con lampadine separate
per anabbaglianti e abbaglianti.
Anabbaglianti ( 1) lampadina esterna.
Abbaglianti ( 2) lampadina interna.
Anabbaglianti (1)
1. Ruotare il coperchio in senso antiorario e rimuoverlo.
2. Disinnestare la clip a molla dalfermo tirando. Estrarre il porta‐
lampada dall'alloggiamento del
riflettore.

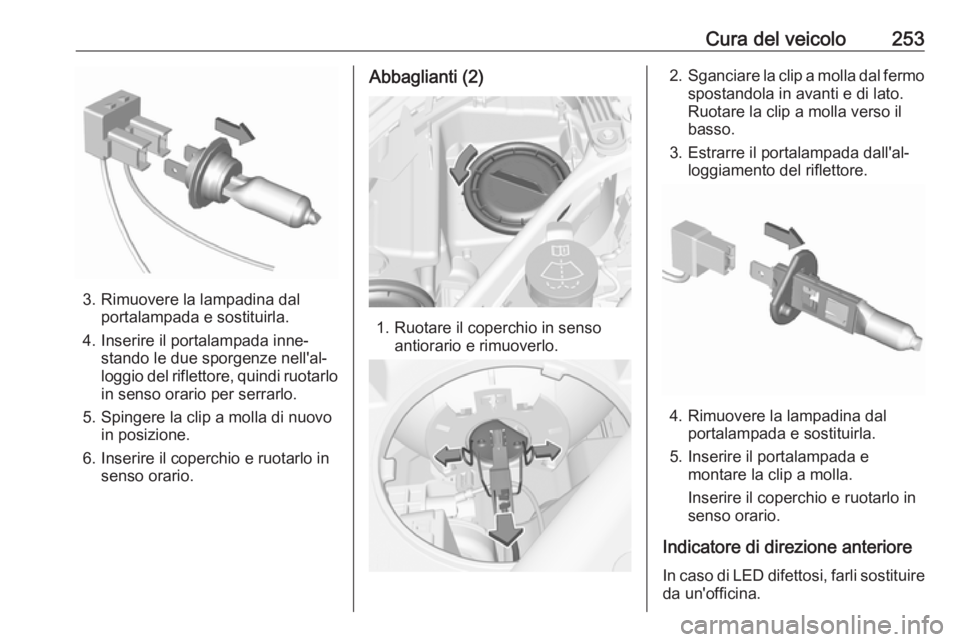

Cura del veicolo253
3. Rimuovere la lampadina dalportalampada e sostituirla.
4. Inserire il portalampada inne‐ stando le due sporgenze nell'al‐
loggio del riflettore, quindi ruotarlo
in senso orario per serrarlo.
5. Spingere la clip a molla di nuovo in posizione.
6. Inserire il coperchio e ruotarlo in senso orario.
Abbaglianti (2)
1. Ruotare il coperchio in sensoantiorario e rimuoverlo.
2.Sganciare la clip a molla dal fermo
spostandola in avanti e di lato.
Ruotare la clip a molla verso il
basso.
3. Estrarre il portalampada dall'al‐ loggiamento del riflettore.
4. Rimuovere la lampadina dalportalampada e sostituirla.
5. Inserire il portalampada e montare la clip a molla.
Inserire il coperchio e ruotarlo in
senso orario.
Indicatore di direzione anteriore In caso di LED difettosi, farli sostituireda un'officina.

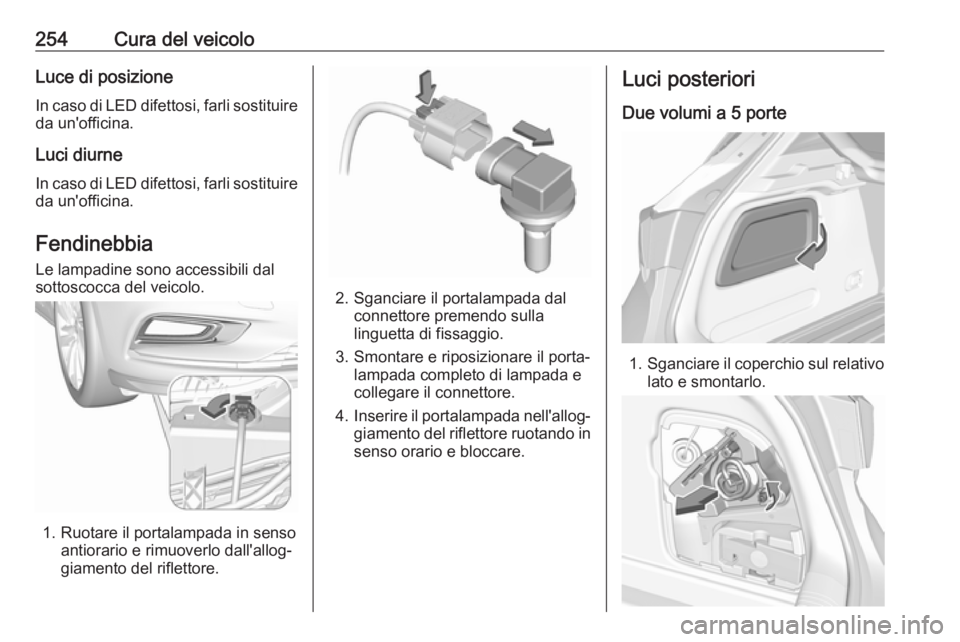

254Cura del veicoloLuce di posizioneIn caso di LED difettosi, farli sostituireda un'officina.
Luci diurne
In caso di LED difettosi, farli sostituire da un'officina.
Fendinebbia
Le lampadine sono accessibili dal
sottoscocca del veicolo.
1. Ruotare il portalampada in senso antiorario e rimuoverlo dall'allog‐
giamento del riflettore.
2. Sganciare il portalampada dal connettore premendo sulla
linguetta di fissaggio.
3. Smontare e riposizionare il porta‐ lampada completo di lampada e
collegare il connettore.
4. Inserire il portalampada nell'allog‐
giamento del riflettore ruotando in
senso orario e bloccare.
Luci posteriori
Due volumi a 5 porte
1. Sganciare il coperchio sul relativo
lato e smontarlo.

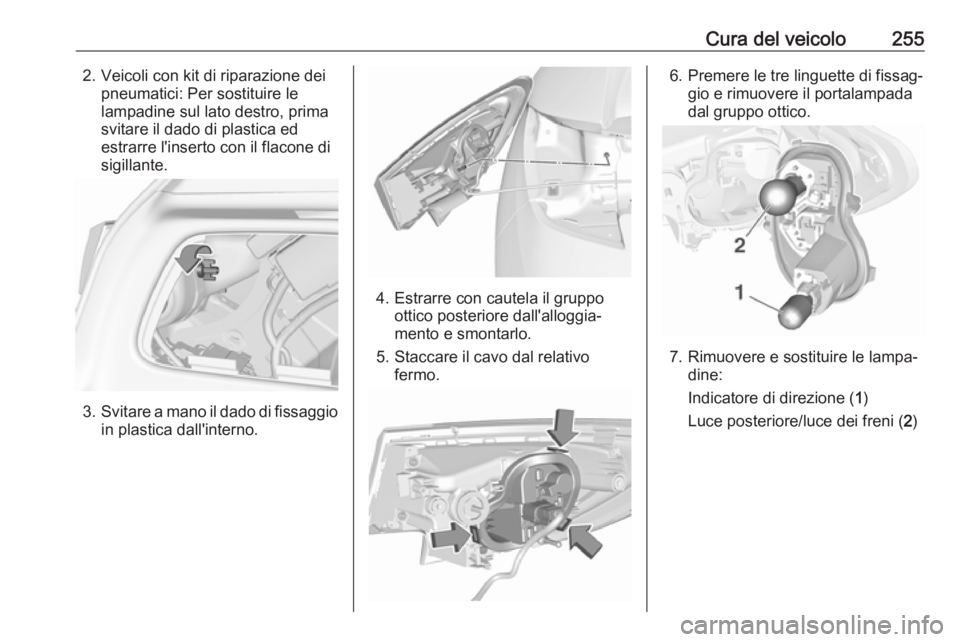

Cura del veicolo2552. Veicoli con kit di riparazione deipneumatici: Per sostituire le
lampadine sul lato destro, prima
svitare il dado di plastica ed
estrarre l'inserto con il flacone di
sigillante.
3. Svitare a mano il dado di fissaggio
in plastica dall'interno.
4. Estrarre con cautela il gruppo ottico posteriore dall'alloggia‐
mento e smontarlo.
5. Staccare il cavo dal relativo fermo.
6. Premere le tre linguette di fissag‐gio e rimuovere il portalampada
dal gruppo ottico.
7. Rimuovere e sostituire le lampa‐ dine:
Indicatore di direzione ( 1)
Luce posteriore/luce dei freni ( 2)

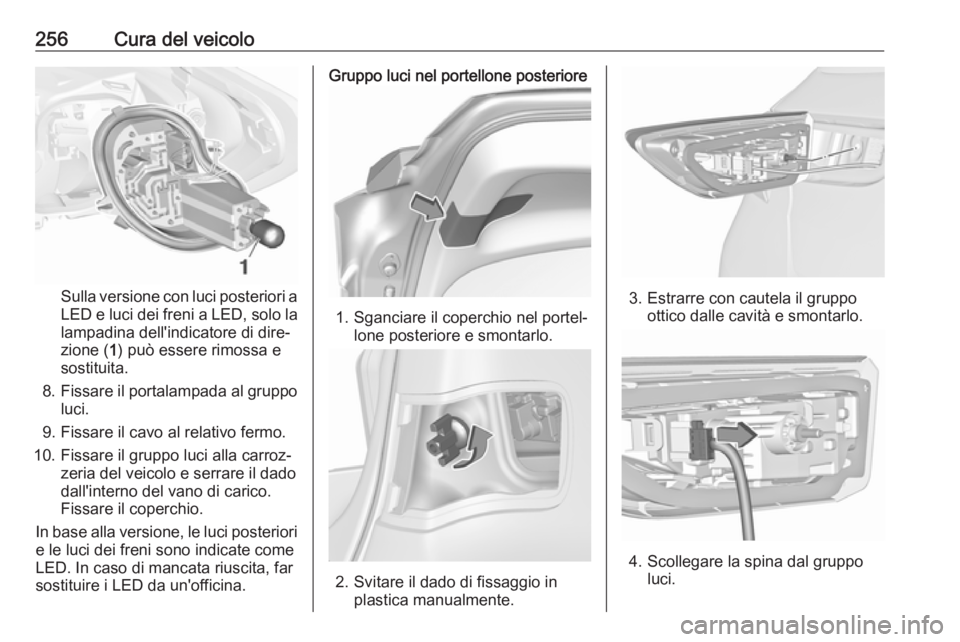

256Cura del veicolo
Sulla versione con luci posteriori a
LED e luci dei freni a LED, solo la
lampadina dell'indicatore di dire‐
zione ( 1) può essere rimossa e
sostituita.
8. Fissare il portalampada al gruppo
luci.
9. Fissare il cavo al relativo fermo.
10. Fissare il gruppo luci alla carroz‐ zeria del veicolo e serrare il dado
dall'interno del vano di carico.
Fissare il coperchio.
In base alla versione, le luci posteriori
e le luci dei freni sono indicate come
LED. In caso di mancata riuscita, far
sostituire i LED da un'officina.
Gruppo luci nel portellone posteriore
1. Sganciare il coperchio nel portel‐ lone posteriore e smontarlo.
2. Svitare il dado di fissaggio inplastica manualmente.
3. Estrarre con cautela il gruppoottico dalle cavità e smontarlo.
4. Scollegare la spina dal gruppo luci.

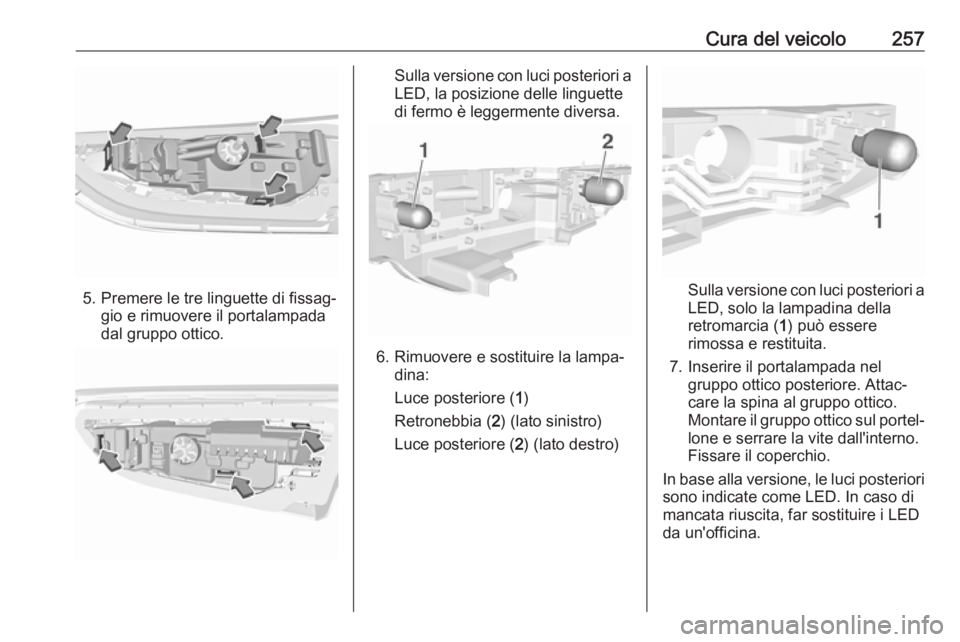

Cura del veicolo257
5. Premere le tre linguette di fissag‐gio e rimuovere il portalampada
dal gruppo ottico.
Sulla versione con luci posteriori a
LED, la posizione delle linguette di fermo è leggermente diversa.
6. Rimuovere e sostituire la lampa‐ dina:
Luce posteriore ( 1)
Retronebbia ( 2) (lato sinistro)
Luce posteriore ( 2) (lato destro)
Sulla versione con luci posteriori a
LED, solo la lampadina della
retromarcia ( 1) può essere
rimossa e restituita.
7. Inserire il portalampada nel gruppo ottico posteriore. Attac‐
care la spina al gruppo ottico.
Montare il gruppo ottico sul portel‐ lone e serrare la vite dall'interno.
Fissare il coperchio.
In base alla versione, le luci posteriori
sono indicate come LED. In caso di
mancata riuscita, far sostituire i LED
da un'officina.

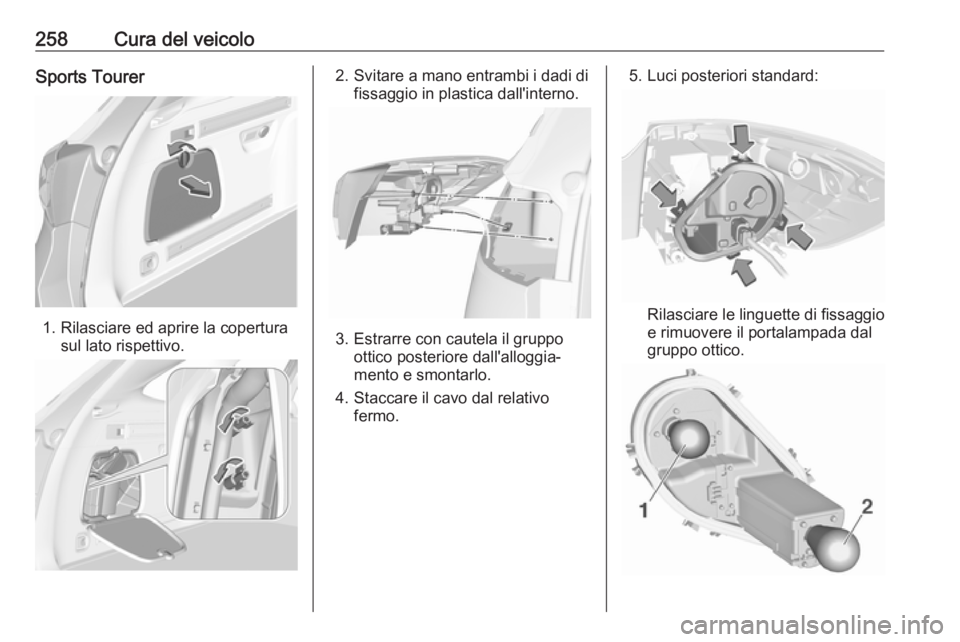

258Cura del veicoloSports Tourer
1. Rilasciare ed aprire la coperturasul lato rispettivo.
2. Svitare a mano entrambi i dadi difissaggio in plastica dall'interno.
3. Estrarre con cautela il gruppoottico posteriore dall'alloggia‐
mento e smontarlo.
4. Staccare il cavo dal relativo fermo.
5. Luci posteriori standard:
Rilasciare le linguette di fissaggio
e rimuovere il portalampada dal
gruppo ottico.
