Njega vozila249Sports Tourer

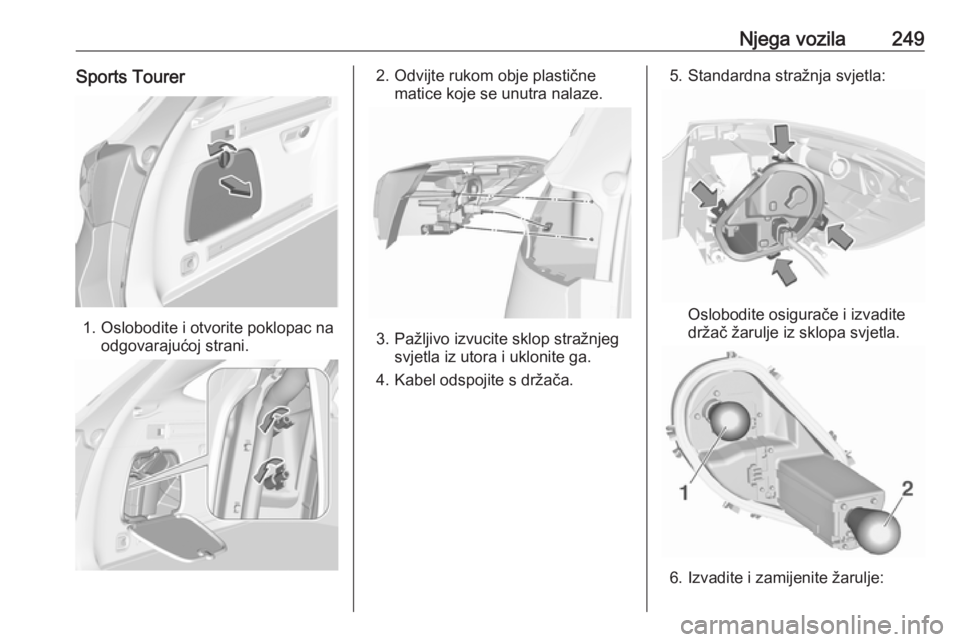

1. Oslobodite i otvorite poklopac naodgovarajućoj strani.
2. Odvijte rukom obje plastičnematice koje se unutra nalaze.
3. Pažljivo izvucite sklop stražnjegsvjetla iz utora i uklonite ga.
4. Kabel odspojite s držača.
5. Standardna stražnja svjetla:
Oslobodite osigurače i izvadite
držač žarulje iz sklopa svjetla.
6. Izvadite i zamijenite žarulje:

250Njega vozilaStražnje pozicijsko svjetlo/svjetlo
kočenja ( 1)
Pokazivač smjera ( 2)
7. Umetnite nosač žarulje u sklop svjetla.
8. LED stražnja svjetla:
Kod verzija s LED stražnjim
svjetlima i LED zaustavnim
svjetlima, možete zamijeniti samo
žarulju svjetla pokazivača smjera: izvadite držač žarulje iz sklopa
svjetla okretanjem. Zamijenite
žarulju u držaču žarulje.
9. Pričvrstite kabel u držač.
10. Pričvrstite sklop svjetla na karoseriju vozila i zategnite
sigurnosne matice iz unutrašnjosti prtljažnika. Postavite pokrov.
Ovisno o verziji, stražnje svjetla i
zaustavna svjetla su dizajnirana kao
LED svjetla. U slučaju kvara, neka
Vam radionica zamijeni LED svjetla.
Sklop svjetla u vratima prtljažnika
1. Oslobodite poklopac u vratima prtljažnika i skinite ga.
2.Odvijte plastičnu pričvrsnu maticu
rukom.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga.

Njega vozila251

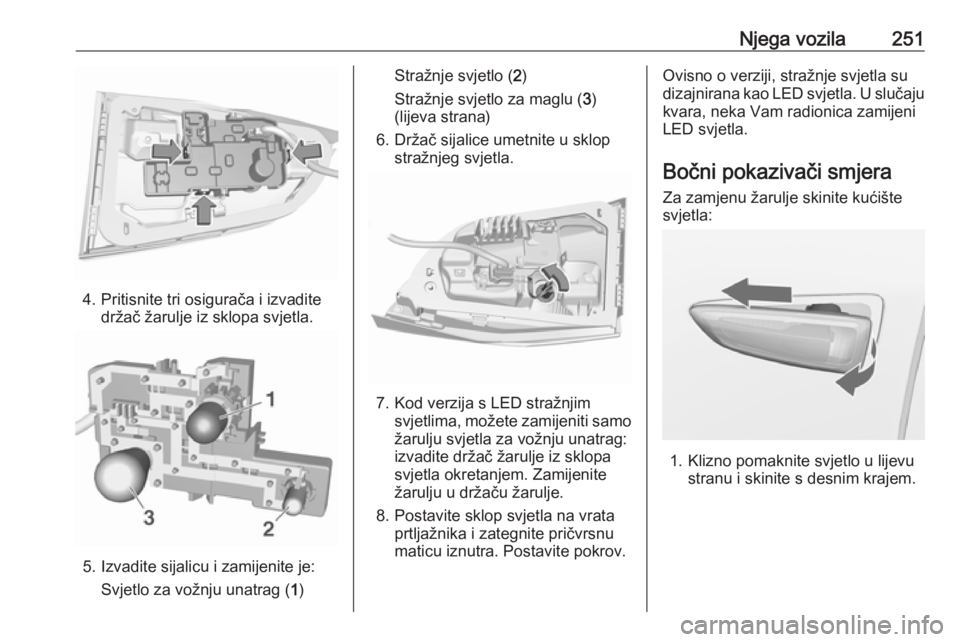

4. Pritisnite tri osigurača i izvaditedržač žarulje iz sklopa svjetla.
5. Izvadite sijalicu i zamijenite je:
Svjetlo za vožnju unatrag ( 1)
Stražnje svjetlo ( 2)
Stražnje svjetlo za maglu ( 3)
(lijeva strana)
6. Držač sijalice umetnite u sklop stražnjeg svjetla.
7. Kod verzija s LED stražnjimsvjetlima, možete zamijeniti samo
žarulju svjetla za vožnju unatrag:
izvadite držač žarulje iz sklopa
svjetla okretanjem. Zamijenite
žarulju u držaču žarulje.
8. Postavite sklop svjetla na vrata prtljažnika i zategnite pričvrsnu
maticu iznutra. Postavite pokrov.
Ovisno o verziji, stražnje svjetla su
dizajnirana kao LED svjetla. U slučaju kvara, neka Vam radionica zamijeni
LED svjetla.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Klizno pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.

252Njega vozila

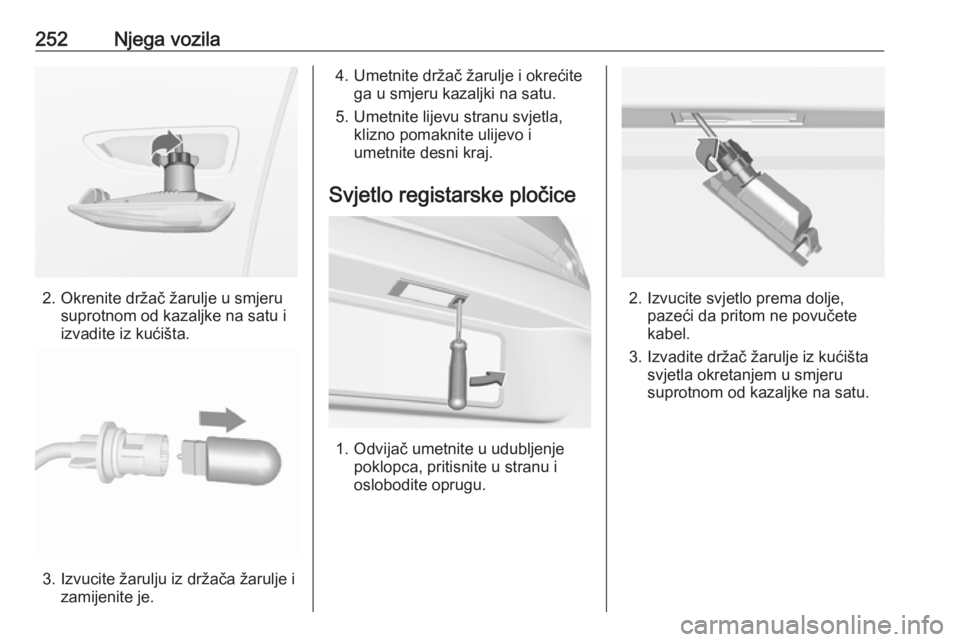

2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, klizno pomaknite ulijevo i
umetnite desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.
3. Izvadite držač žarulje iz kućišta svjetla okretanjem u smjeru
suprotnom od kazaljke na satu.

Njega vozila253

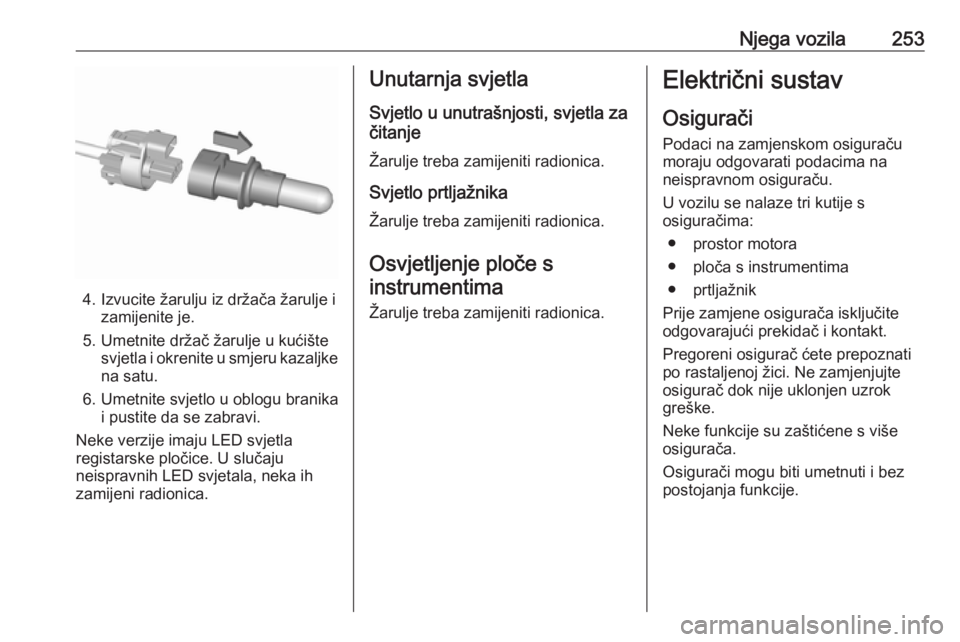

4. Izvucite žarulju iz držača žarulje izamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u oblogu branika i pustite da se zabravi.
Neke verzije imaju LED svjetla
registarske pločice. U slučaju
neispravnih LED svjetala, neka ih
zamijeni radionica.
Unutarnja svjetla
Svjetlo u unutrašnjosti, svjetla za
čitanje
Žarulje treba zamijeniti radionica.
Svjetlo prtljažnika Žarulje treba zamijeniti radionica.
Osvjetljenje ploče sinstrumentima
Žarulje treba zamijeniti radionica.Električni sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
● prostor motora
● ploča s instrumentima
● prtljažnik
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.

254Njega vozila

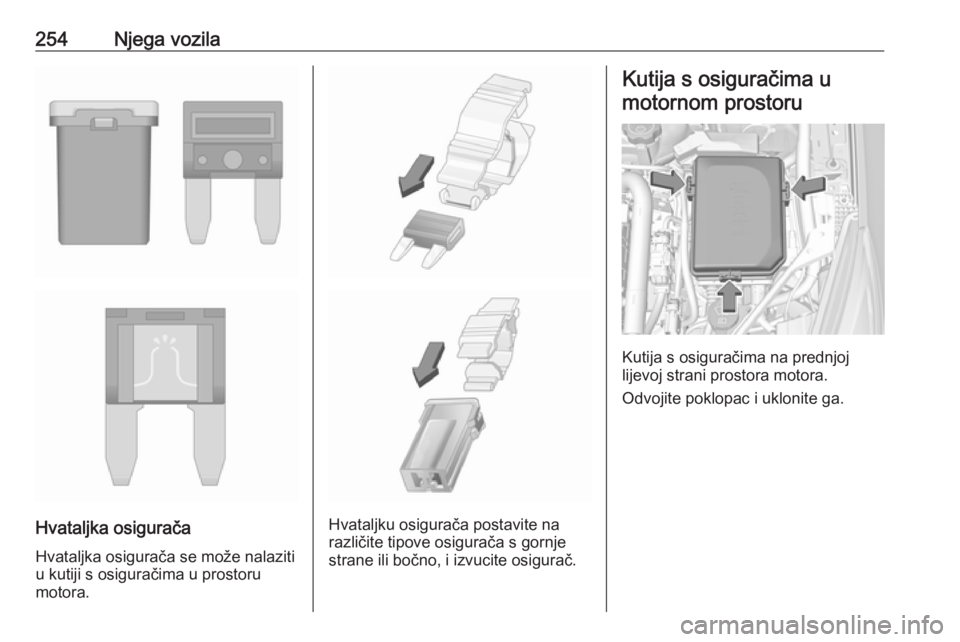

Hvataljka osiguračaHvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac i uklonite ga.

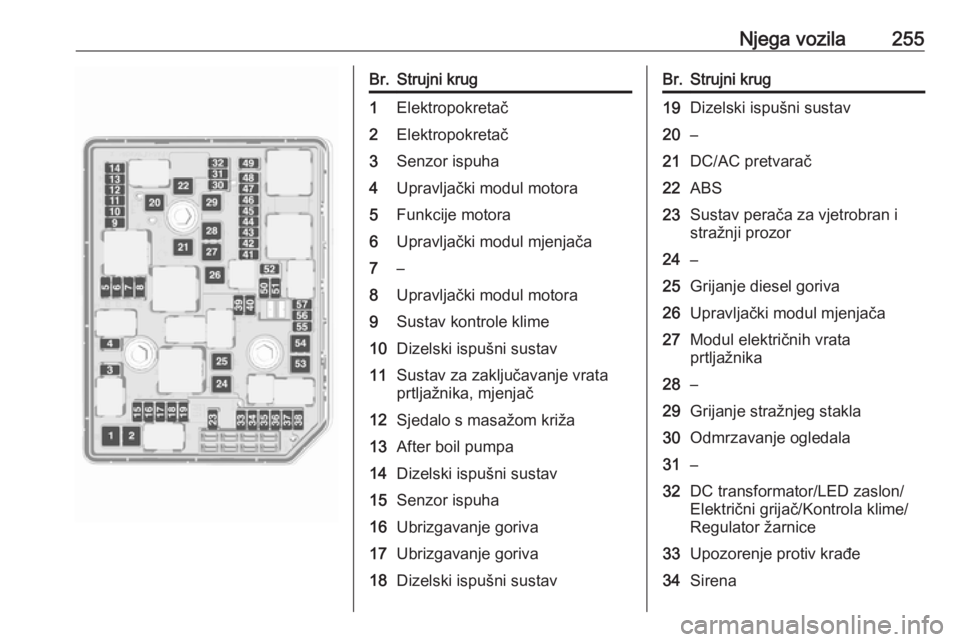

Njega vozila255Br.Strujni krug1Elektropokretač2Elektropokretač3Senzor ispuha4Upravljački modul motora5Funkcije motora6Upravljački modul mjenjača7–8Upravljački modul motora9Sustav kontrole klime10Dizelski ispušni sustav11Sustav za zaključavanje vrata
prtljažnika, mjenjač12Sjedalo s masažom križa13After boil pumpa14Dizelski ispušni sustav15Senzor ispuha16Ubrizgavanje goriva17Ubrizgavanje goriva18Dizelski ispušni sustavBr.Strujni krug19Dizelski ispušni sustav20–21DC/AC pretvarač22ABS23Sustav perača za vjetrobran i
stražnji prozor24–25Grijanje diesel goriva26Upravljački modul mjenjača27Modul električnih vrata
prtljažnika28–29Grijanje stražnjeg stakla30Odmrzavanje ogledala31–32DC transformator/LED zaslon/
Električni grijač/Kontrola klime/
Regulator žarnice33Upozorenje protiv krađe34Sirena

256Njega vozilaBr.Strujni krug35Priključak za napajanje u
prtljažniku36Desno dugo svjetlo (halogeno)/
Desno kratko svjetlo (LED)37Lijevo dugo svjetlo (Halogeno)38LED prednje svjetlo/Automatsko podešavanje snopa prednjih
svjetala39Prednja svjetla za maglu40OnStar41Senzor vode u gorivu/Pumpa za
vodu42Ručno podešavanje snopa
prednjih svjetala43Pumpa goriva44Kamera okrenuta prema natrag/
Unutarnji retrovizor/Modul za
prikolicu45LED prednje svjetlo, lijevo/
Automatsko podešavanje snopa prednjeg svjetla, lijevo46Sklop instrumenataBr.Strujni krug47Brava stupa upravljača48Stražnji brisač49–50LED prednje svjetlo, desno/
Automatsko podešavanje snopa prednjeg svjetla, desno51Lijevo kratko svjetlo (LED)52Upravljački modul motora/
Upravljački modul mjenjača53–54Brisači vjetrobrana55Dizelski ispušni sustav56–57–
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče s
instrumentima
Kutija s osiguračima se nalazi iza
poklopca.
Povucite poklopac i uklonite ga.
Vozila s priključnicom za struju:
Ako poklopac osigurača ima
priključnicu za struju, morate je
izvaditi pomoću adaptera i odvijača.
Adapter je spremljen u pretincu za
rukavice 3 72 . Odvijač je spremljen u
prtljažniku 3 260.

Njega vozila257

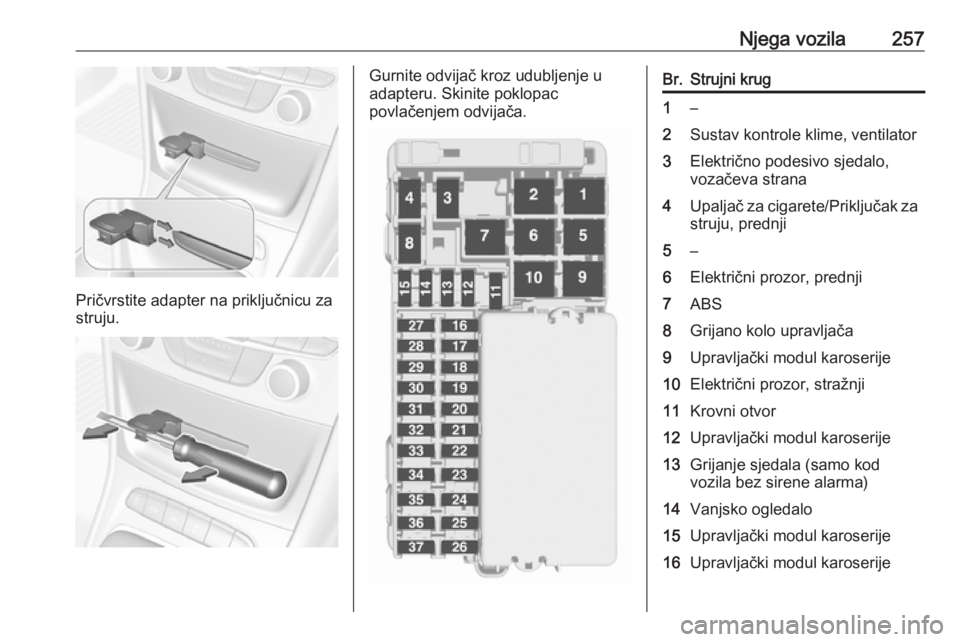

Pričvrstite adapter na priključnicu za
struju.
Gurnite odvijač kroz udubljenje u
adapteru. Skinite poklopac
povlačenjem odvijača.Br.Strujni krug1–2Sustav kontrole klime, ventilator3Električno podesivo sjedalo,
vozačeva strana4Upaljač za cigarete/Priključak za struju, prednji5–6Električni prozor, prednji7ABS8Grijano kolo upravljača9Upravljački modul karoserije10Električni prozor, stražnji11Krovni otvor12Upravljački modul karoserije13Grijanje sjedala (samo kod
vozila bez sirene alarma)14Vanjsko ogledalo15Upravljački modul karoserije16Upravljački modul karoserije

258Njega vozilaBr.Strujni krug17Upravljački modul karoserije18Upravljački modul karoserije19Konektor podatkovne veze20Zračni jastuci21Sustav kontrole klime22Sustav središnjeg
zaključavanja, prtljažnik23Sustav elektroničkog ključa24Električno podesivo sjedalo,
memorijska funkcija25Sustav zračnog jastuka u kolu
upravljača26Kontakt brava/Brava stupa
upravljača27Upravljački modul karoserije28USB utičnica29–30Poluga mjenjača31Brisač stražnjeg prozora32Upravljački modul mjenjačaBr.Strujni krug33Protuprovalni alarmni sustav/
zvučni alarm34Pomoć pri parkiranju/
Upozorenje na slijepu točku sa
strane/USB utičnica35OnStar36Info zaslon/Sklop instrumenata/
CD uređaj37Infotainment sustav, radio
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.

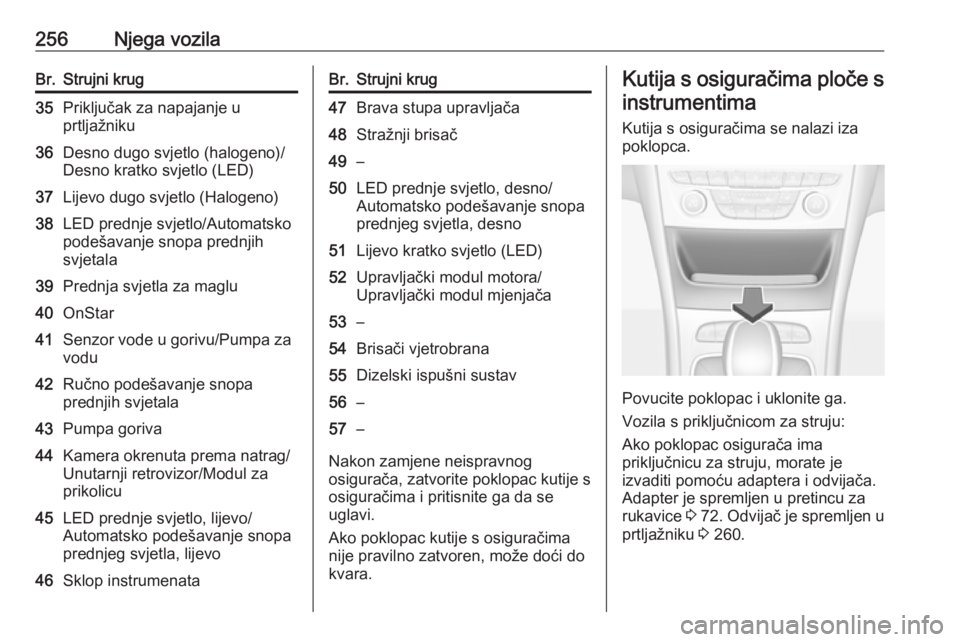

Vozila s priključnicom za struju: 1. Postavite poklopac na desnoj strani.
2. Preklopite lijevu stranu poklopcaprema naprijed. Pazite na to da se
pričvrsna stezaljka vodi kao što je prikazano na slici.
Kutija s osiguračima u prtljažniku
Kutija s osiguračima se nalazi na
lijevoj strani prtljažnika iza poklopca.
