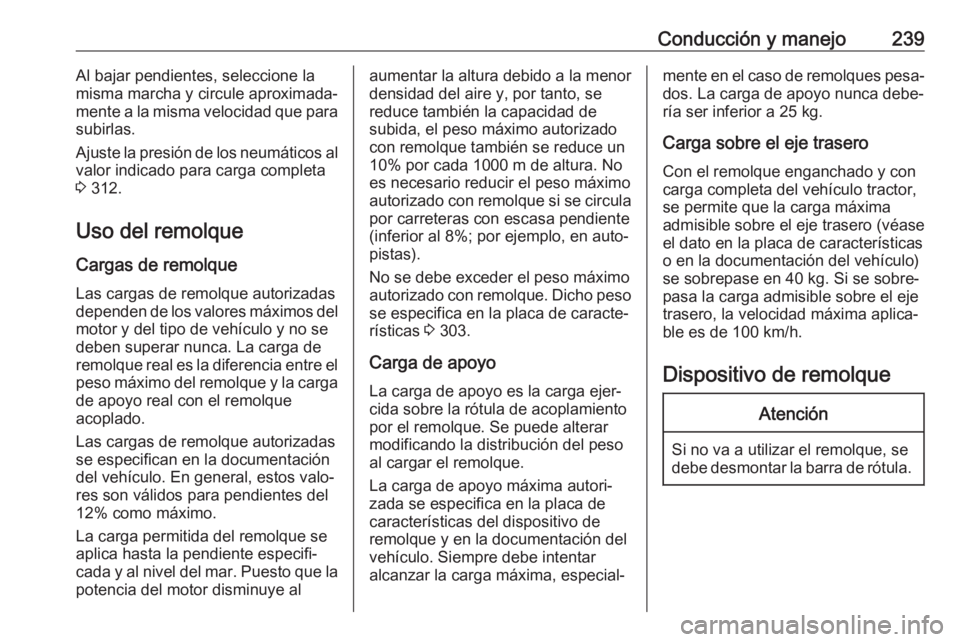

Conducción y manejo239Al bajar pendientes, seleccione la
misma marcha y circule aproximada‐
mente a la misma velocidad que para
subirlas.
Ajuste la presión de los neumáticos al
valor indicado para carga completa
3 312.
Uso del remolque Cargas de remolque Las cargas de remolque autorizadas
dependen de los valores máximos del
motor y del tipo de vehículo y no se deben superar nunca. La carga de
remolque real es la diferencia entre el peso máximo del remolque y la carga
de apoyo real con el remolque
acoplado.
Las cargas de remolque autorizadas
se especifican en la documentación
del vehículo. En general, estos valo‐
res son válidos para pendientes del
12% como máximo.
La carga permitida del remolque se
aplica hasta la pendiente especifi‐
cada y al nivel del mar. Puesto que la potencia del motor disminuye alaumentar la altura debido a la menor
densidad del aire y, por tanto, se
reduce también la capacidad de
subida, el peso máximo autorizado
con remolque también se reduce un
10% por cada 1000 m de altura. No es necesario reducir el peso máximo
autorizado con remolque si se circula
por carreteras con escasa pendiente
(inferior al 8%; por ejemplo, en auto‐ pistas).
No se debe exceder el peso máximo
autorizado con remolque. Dicho peso se especifica en la placa de caracte‐
rísticas 3 303.
Carga de apoyo La carga de apoyo es la carga ejer‐
cida sobre la rótula de acoplamiento
por el remolque. Se puede alterar
modificando la distribución del peso
al cargar el remolque.
La carga de apoyo máxima autori‐
zada se especifica en la placa de características del dispositivo de
remolque y en la documentación del
vehículo. Siempre debe intentar
alcanzar la carga máxima, especial‐mente en el caso de remolques pesa‐
dos. La carga de apoyo nunca debe‐
ría ser inferior a 25 kg.
Carga sobre el eje trasero Con el remolque enganchado y con
carga completa del vehículo tractor,
se permite que la carga máxima
admisible sobre el eje trasero (véase
el dato en la placa de características o en la documentación del vehículo)
se sobrepase en 40 kg. Si se sobre‐
pasa la carga admisible sobre el eje
trasero, la velocidad máxima aplica‐
ble es de 100 km/h.
Dispositivo de remolqueAtención
Si no va a utilizar el remolque, se
debe desmontar la barra de rótula.

240Conducción y manejoAlmacenamiento de la barra derótula
La bolsa con la barra de la bola de acoplamiento se guarda en la
cubierta del piso trasero en el
compartimento de carga.
Inserte la correa en la argolla trasera
derecha, dele dos vueltas y apriétela
para fijar la bolsa.
La ilustración muestra la versión 5
puertas.
La ilustración muestra el Sports
Tourer.
Montaje de la barra de rótula
En el Sports Tourer, extraiga la
cubierta del parachoques trasero
presionando.
Afloje y pliegue la toma de conexión.
Quite el tapón de cierre del orificio de
la barra de rótula y guárdelo.

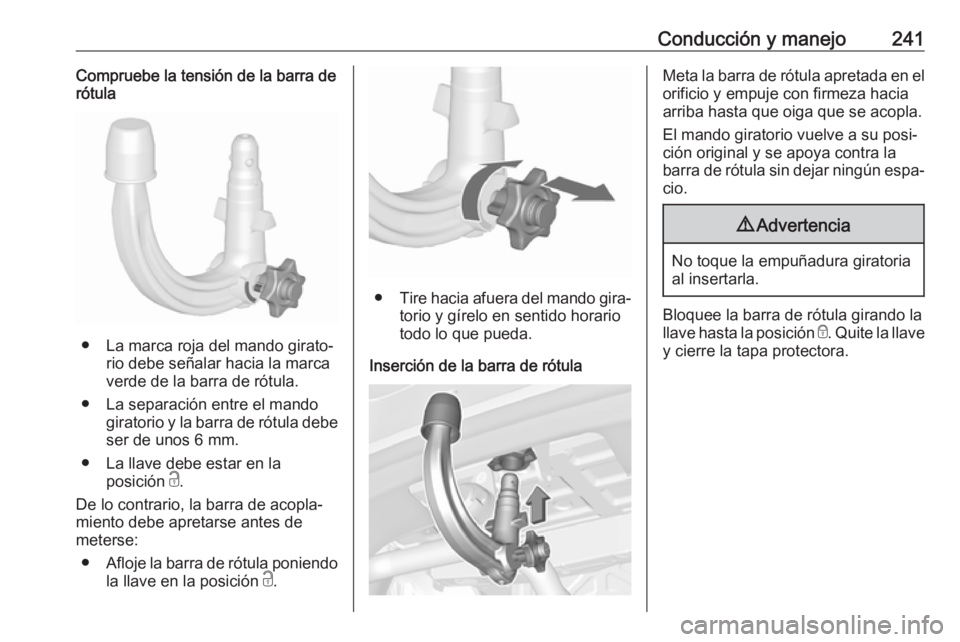

Conducción y manejo241Compruebe la tensión de la barra de
rótula
● La marca roja del mando girato‐
rio debe señalar hacia la marca
verde de la barra de rótula.
● La separación entre el mando giratorio y la barra de rótula debeser de unos 6 mm.
● La llave debe estar en la posición c.
De lo contrario, la barra de acopla‐
miento debe apretarse antes de
meterse:
● Afloje la barra de rótula poniendo
la llave en la posición c.
● Tire hacia afuera del mando gira‐
torio y gírelo en sentido horario
todo lo que pueda.
Inserción de la barra de rótula
Meta la barra de rótula apretada en el orificio y empuje con firmeza hacia
arriba hasta que oiga que se acopla.
El mando giratorio vuelve a su posi‐
ción original y se apoya contra la
barra de rótula sin dejar ningún espa‐ cio.9 Advertencia
No toque la empuñadura giratoria
al insertarla.
Bloquee la barra de rótula girando la
llave hasta la posición e. Quite la llave
y cierre la tapa protectora.

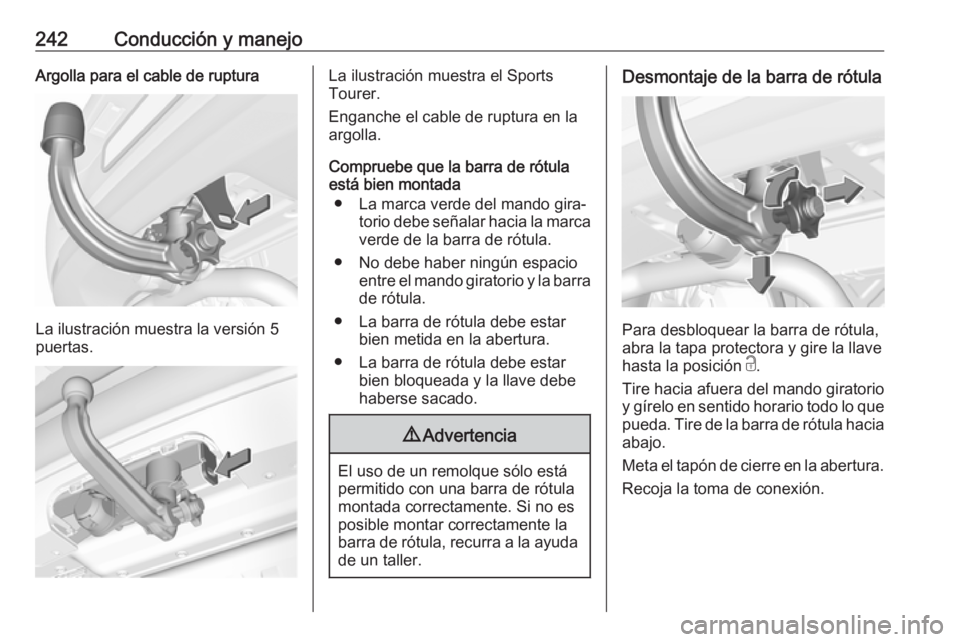

242Conducción y manejoArgolla para el cable de ruptura
La ilustración muestra la versión 5
puertas.
La ilustración muestra el Sports
Tourer.
Enganche el cable de ruptura en la
argolla.
Compruebe que la barra de rótula
está bien montada
● La marca verde del mando gira‐ torio debe señalar hacia la marcaverde de la barra de rótula.
● No debe haber ningún espacio entre el mando giratorio y la barra
de rótula.
● La barra de rótula debe estar bien metida en la abertura.
● La barra de rótula debe estar bien bloqueada y la llave debe
haberse sacado.9 Advertencia
El uso de un remolque sólo está
permitido con una barra de rótula montada correctamente. Si no es
posible montar correctamente la
barra de rótula, recurra a la ayuda de un taller.
Desmontaje de la barra de rótula
Para desbloquear la barra de rótula,
abra la tapa protectora y gire la llave
hasta la posición c.
Tire hacia afuera del mando giratorio y gírelo en sentido horario todo lo que
pueda. Tire de la barra de rótula hacia
abajo.
Meta el tapón de cierre en la abertura. Recoja la toma de conexión.

Conducción y manejo243
En el Sports Tourer, introduzca la
cubierta en el parachoques trasero
como se muestra en la ilustración.
Guarde la barra de la bola de acopla‐
miento en la bolsa y asegúrela fijando la correa a través de la argolla traseraderecha. Envuelva dos veces y
apriete la correa para asegurar la
bolsa.
Asistente de estabilidad del remolque
Si el sistema detecta un fuerte movi‐
miento oscilante, se reduce la poten‐
cia del motor y se frena cada rueda
en la medida idónea hasta que cese
el movimiento oscilante. Mientras el
sistema esté funcionando, mueva el
volante lo menos posible.
El asistente de estabilidad del remol‐
que es una función del control elec‐
trónico de estabilidad 3 192.

244Cuidado del vehículoCuidado del
vehículoInformación general ...................245
Accesorios y modificaciones del vehículo .................................. 245
Inmovilización del vehículo ......245
Recogida de vehículos usados 246
Comprobaciones del vehículo ...246
Realización de trabajos ...........246
Capó ........................................ 246
Aceite del motor ......................247
Refrigerante del motor .............248
Líquido de lavado ....................249
Frenos ..................................... 249
Líquido de frenos .....................250
Batería del vehículo .................250
Purga del sistema de combustible diésel ..................252
Sustitución de las escobillas ...252
Sustitución de bombillas ............253
Faros halógenos ......................253
Faros antiniebla .......................255
Luces traseras ......................... 255
Intermitentes laterales .............262
Luz de la matrícula ..................262
Luces interiores .......................263Sistema eléctrico .......................263
Fusibles ................................... 263
Caja de fusibles del compartimento del motor ........ 264
Caja de fusibles del tablero de instrumentos ........................... 266
Caja de fusibles del compartimento de carga ........269
Herramientas del vehículo .........271
Herramientas ........................... 271
Llantas y neumáticos .................272
Neumáticos de invierno ...........272
Designaciones de los
neumáticos ............................. 272
Presión de los neumáticos ......273
Sistema de control de presión de los neumáticos .......................274
Profundidad del dibujo .............279
Cambio del tamaño de neumáticos y llantas ...............280
Tapacubos ............................... 280
Cadenas para nieve ................281
Juego de reparación de neumáticos ............................. 281
Cambio de ruedas ...................285
Rueda de repuesto ..................286
Arranque con cables ..................291Remolcado ................................. 293
Remolcado del vehículo ..........293
Remolcado de otro vehículo ....294
Cuidado del aspecto ..................295
Cuidado exterior ......................295
Cuidado interior .......................297

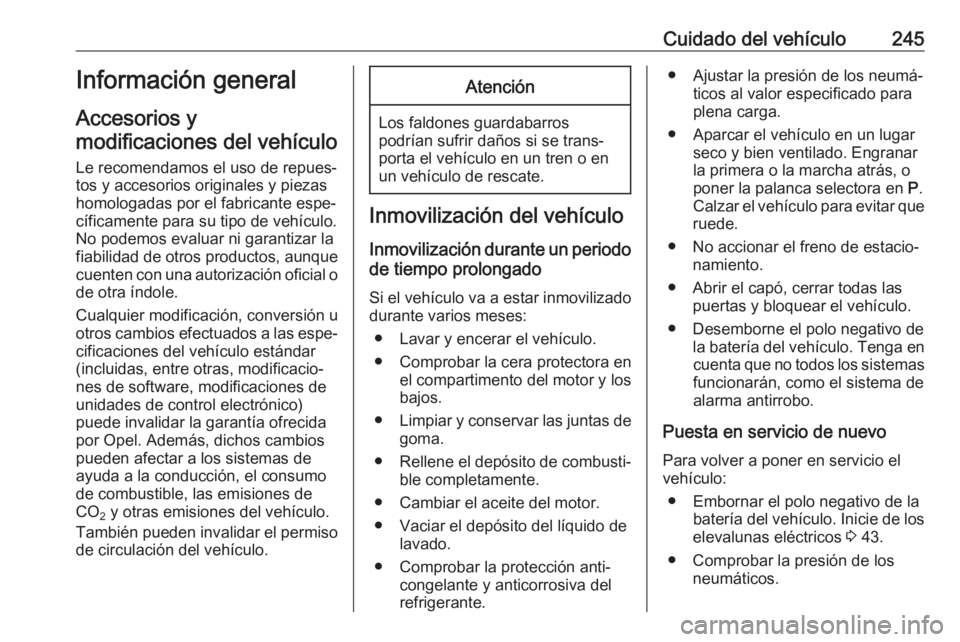

Cuidado del vehículo245Información general
Accesorios y
modificaciones del vehículo
Le recomendamos el uso de repues‐ tos y accesorios originales y piezas
homologadas por el fabricante espe‐
cíficamente para su tipo de vehículo.
No podemos evaluar ni garantizar la
fiabilidad de otros productos, aunque
cuenten con una autorización oficial o de otra índole.
Cualquier modificación, conversión u
otros cambios efectuados a las espe‐
cificaciones del vehículo estándar
(incluidas, entre otras, modificacio‐
nes de software, modificaciones de
unidades de control electrónico)
puede invalidar la garantía ofrecida
por Opel. Además, dichos cambios
pueden afectar a los sistemas de
ayuda a la conducción, el consumo
de combustible, las emisiones de
CO 2 y otras emisiones del vehículo.
También pueden invalidar el permiso
de circulación del vehículo.Atención
Los faldones guardabarros
podrían sufrir daños si se trans‐ porta el vehículo en un tren o en
un vehículo de rescate.
Inmovilización del vehículo
Inmovilización durante un periodode tiempo prolongado
Si el vehículo va a estar inmovilizado
durante varios meses:
● Lavar y encerar el vehículo.
● Comprobar la cera protectora en el compartimento del motor y los
bajos.
● Limpiar y conservar las juntas de
goma.
● Rellene el depósito de combusti‐
ble completamente.
● Cambiar el aceite del motor.
● Vaciar el depósito del líquido de lavado.
● Comprobar la protección anti‐ congelante y anticorrosiva del
refrigerante.
● Ajustar la presión de los neumá‐ ticos al valor especificado para
plena carga.
● Aparcar el vehículo en un lugar seco y bien ventilado. Engranar
la primera o la marcha atrás, o
poner la palanca selectora en P.
Calzar el vehículo para evitar que
ruede.
● No accionar el freno de estacio‐ namiento.
● Abrir el capó, cerrar todas las puertas y bloquear el vehículo.
● Desemborne el polo negativo de la batería del vehículo. Tenga encuenta que no todos los sistemas
funcionarán, como el sistema de
alarma antirrobo.
Puesta en servicio de nuevo
Para volver a poner en servicio el
vehículo:
● Embornar el polo negativo de la batería del vehículo. Inicie de los
elevalunas eléctricos 3 43.
● Comprobar la presión de los neumáticos.

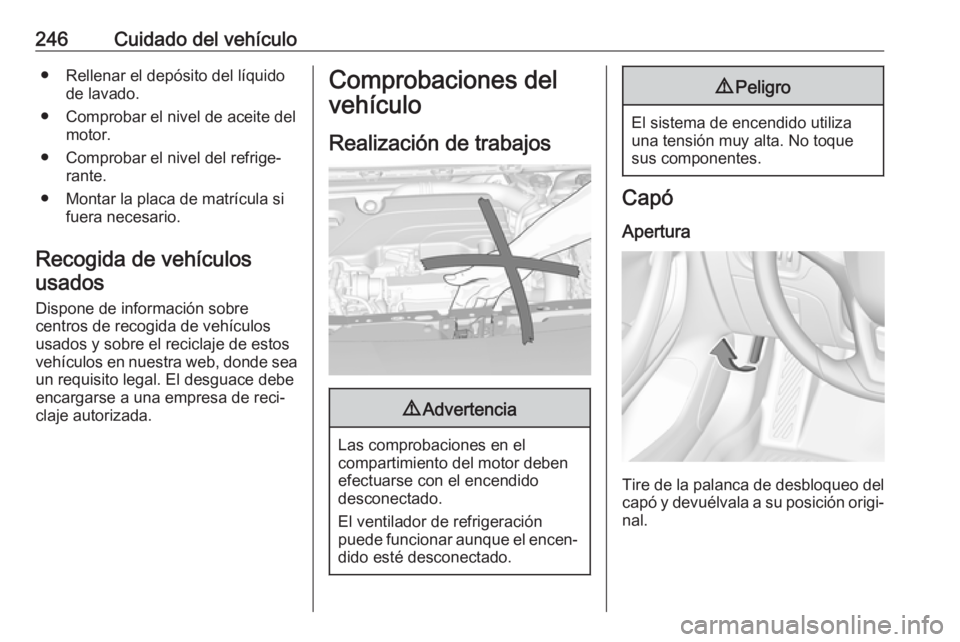

246Cuidado del vehículo● Rellenar el depósito del líquidode lavado.
● Comprobar el nivel de aceite del motor.
● Comprobar el nivel del refrige‐ rante.
● Montar la placa de matrícula si fuera necesario.
Recogida de vehículos usados
Dispone de información sobre
centros de recogida de vehículos
usados y sobre el reciclaje de estos
vehículos en nuestra web, donde sea un requisito legal. El desguace debe
encargarse a una empresa de reci‐
claje autorizada.Comprobaciones del
vehículo
Realización de trabajos9 Advertencia
Las comprobaciones en el
compartimiento del motor deben
efectuarse con el encendido
desconectado.
El ventilador de refrigeración
puede funcionar aunque el encen‐ dido esté desconectado.
9 Peligro
El sistema de encendido utiliza
una tensión muy alta. No toque
sus componentes.
Capó
Apertura
Tire de la palanca de desbloqueo delcapó y devuélvala a su posición origi‐ nal.

Cuidado del vehículo247
Mueva el cierre de seguridad hacia
los lados, hacia el lateral izquierdo del
vehículo y abra el capó.
Fije la varilla de apoyo del capó.
Si se abre el capó durante una parada
automática (Autostop), el motor
volverá a arrancarse automática‐ mente por motivos de seguridad.
Cierre Antes de cerrar el capó, inserte la
varilla de apoyo en su alojamiento.
Baje el capón y déjelo caer en el trin‐
quete desde una altura baja
(20-25 cm). Compruebe que el capó
quede enclavado.Atención
No presione el capón en el trin‐
quete para evitar abolladuras.
Aceite del motor
Compruebe manualmente el nivel de
aceite del motor con regularidad para
prevenir daños en el motor. Asegú‐
rese de que se usa el aceite de la
especificación correcta.
Líquidos y lubricantes recomendados 3 299.
El consumo de aceite máximo del
motor es de 0,6 l por 1000 km.
La comprobación se realiza con el
vehículo en una superficie nivelada.
El motor debe estar a temperatura de
funcionamiento y llevar parado al
menos 5 minutos.
Extraiga la varilla de medición,
límpiela, vuelva a introducirla por completo, extráigala y observe el
nivel de aceite del motor.

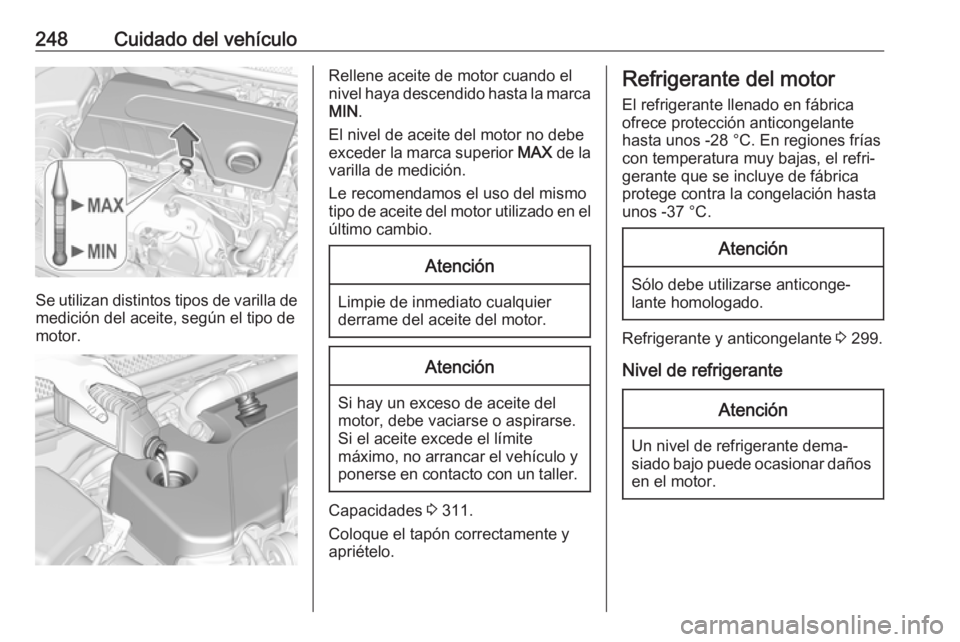

248Cuidado del vehículo
Se utilizan distintos tipos de varilla de
medición del aceite, según el tipo de
motor.
Rellene aceite de motor cuando el
nivel haya descendido hasta la marca MIN .
El nivel de aceite del motor no debe
exceder la marca superior MAX de la
varilla de medición.
Le recomendamos el uso del mismo
tipo de aceite del motor utilizado en el
último cambio.Atención
Limpie de inmediato cualquier
derrame del aceite del motor.
Atención
Si hay un exceso de aceite del
motor, debe vaciarse o aspirarse.
Si el aceite excede el límite
máximo, no arrancar el vehículo y ponerse en contacto con un taller.
Capacidades 3 311.
Coloque el tapón correctamente y
apriételo.
Refrigerante del motor
El refrigerante llenado en fábrica
ofrece protección anticongelante
hasta unos -28 °C. En regiones frías
con temperatura muy bajas, el refri‐
gerante que se incluye de fábrica
protege contra la congelación hasta
unos -37 °C.Atención
Sólo debe utilizarse anticonge‐
lante homologado.
Refrigerante y anticongelante 3 299.
Nivel de refrigerante
Atención
Un nivel de refrigerante dema‐
siado bajo puede ocasionar daños en el motor.
